Конструктивные особенности ФБС
У каждого из типов блоков есть свои конструктивные особенности, зависящие от предназначения конкретного типа блоков.

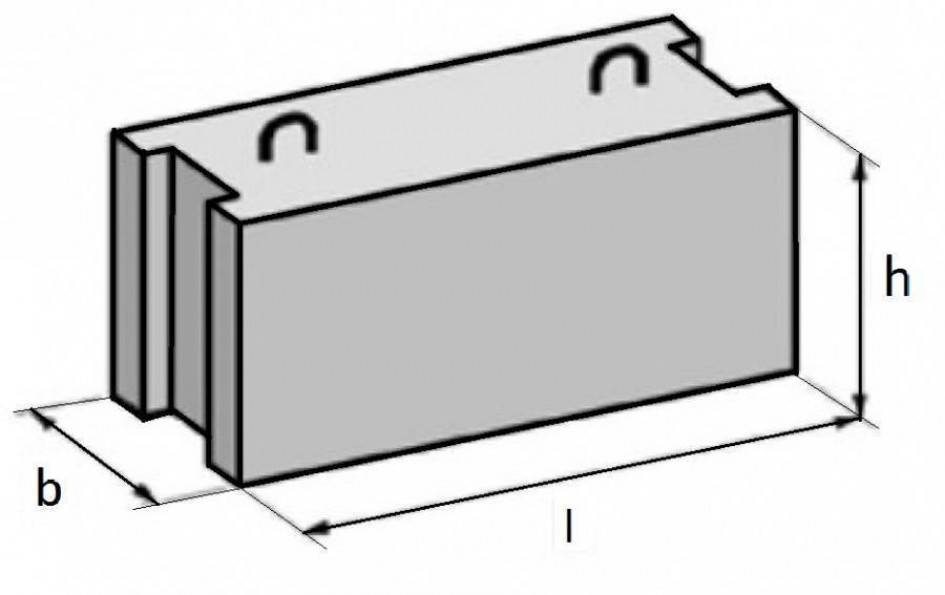

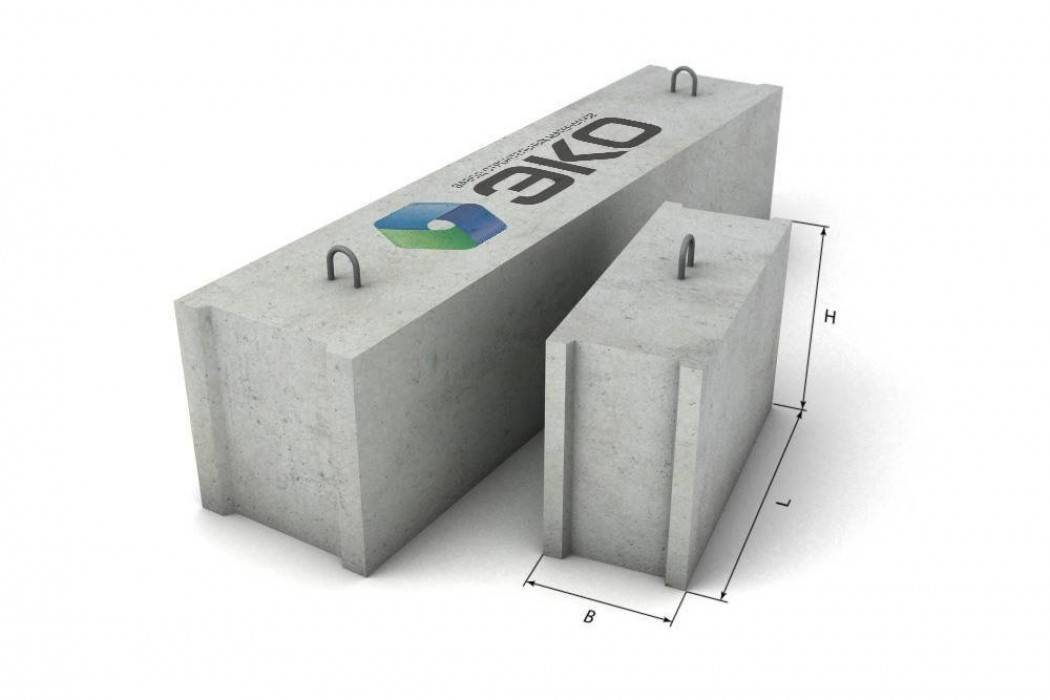

Фундаментные блоки сплошного сечения
Конструктивной особенностью фундаментных блоков сплошного сечения (собственно ФБС), является именно их сплошное сечение – без пустот и выемок. Эта конструктивная особенность позволяет использовать блоки ФБС при строительстве мощных ленточных фундаментов с высокой несущей способностью.
Основание, выполненное из ФБС и закрепленное монолитной обвязкой по верху, практически приравнивает такой сборный фундамент к монолитному по несущей способности. Он позволяет нагружать его зданиями с тяжелыми стенами (кирпич, бетон, камень), высотой постройки до 3-го этажа включительно.

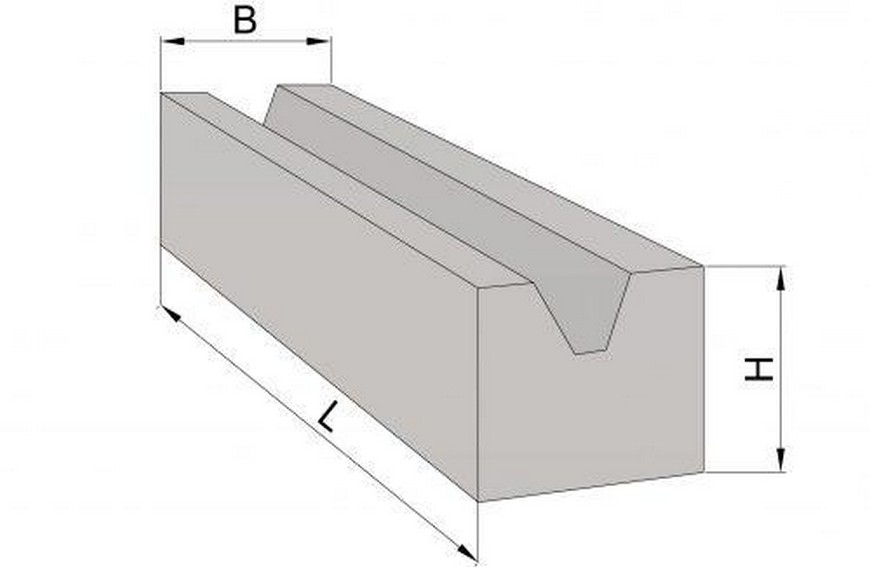

Фундаментные блоки с вырезом
У блоков типа ФБВ, конструктивной чертой является сквозная выемка, проходящая через весь блок. Если выложить первый (самый нижний) ряд фундаментной ленты блоками ФБС, а второй блоками ФБВ, то получится своеобразный канал, по которому можно проложить трубы канализации, водопровода, кабели электропитания и другие коммуникации.
Если подвал планируется использовать для хозяйственных нужд или как дополнительный этаж, то коммуникации, спрятанные в стену, освободят дополнительное пространство.

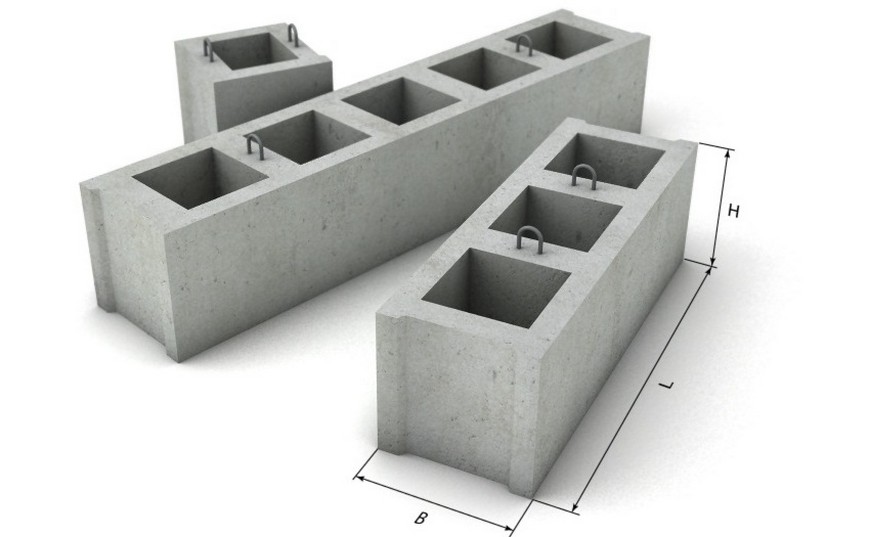

Фундаментные блоки пустотные
Конструктивное отличие блоков ФБП – наличие пустот в «теле» блока. Пустоты, заложенные заводом-изготовителем, облегчают вес блока, в то же время, придают этим блокам хорошие тепло- и звукоизоляционные свойства.
Из-за меньшего количества бетона и других материалов, используемых при создании блока, он получает меньшую стоимость по сравнению с другими типами фундаментных блоков.
Характеристики материала для строительства стен
Характеристики подобных изделий стандартизированы. Это упрощает выполнение монтаж. Выбирая материал для возведения фундамента либо стен, стоит познакомиться с основными техническими характеристиками, от которых зависит возможная область использования и эксплуатационные свойства.
Масса бетонного блока напрямую зависит от:
- геометрических параметров;
- конструктивных особенностей;
- класса бетона, который использовался производителем в процессе производства изделия.
Масса бетонного блока варьируется в интервале:
- 350 – 700 кг при длине 880 мм;
- 310 – 960 кг при длине 1180 мм;
- 970 – 1960 кг при длине 2380 мм
Габариты бетонных блоков стандартизированы.
Производители предлагают несколько типоразмеров, благодаря которым можно конструкцию любого размера.
К стандартным параметрам стоит отнести:
- Высоту 280 либо 580 мм4
- Ширину 300 – 600 мм с шагом 100 мм;
- Длину 880, 1180, 2380 мм.
Условное обозначение бетонного изделия способно рассказать о его особенностях. Производители предлагают три основные типа:
- ФБС. Монолитные. Со сплошным сечением. Усиленные арматурой из стали. Имеют наилучшие прочностные характеристики. Выдерживают значительную нагрузку при эксплуатации;
- ФБВ. Монолитные с пазом. Для изготовления используется бетон, подвергаемый дополнительному армированию. Специальные вырезы позволяют проложить коммуникации различного вида;
- ФБП. Пустотелые. Имеют полость внутри, что снижает их прочностные параметры. Подходят для возведения стеновых конструкций. Для устройства основания применяются только при строительстве легких зданий;
- ФЛ. Изделия с характерной трапециевидной формой. Монтируются на подготовленное основание для увеличения его несущей способности.
Что означает маркировка на блоках?
Возводя фундамент из блоков ФБС, на этапе проектирования важно проанализировать маркировку, что существенно облегчит выбор требуемого в работе агрегата. Первыми в классификации устанавливаются буквенные обозначения, определяющие конструктивные особенности нулевого цикла. От этого зависят прочие характеристики, стоимость фундаментных блоков ФБС, что обеспечит экономию на закупке материала при ограниченном бюджете
Существуют следующие типы строительных материалов, применяемых в строительстве:
От этого зависят прочие характеристики, стоимость фундаментных блоков ФБС, что обеспечит экономию на закупке материала при ограниченном бюджете. Существуют следующие типы строительных материалов, применяемых в строительстве:
- Ф – конфигурации, используемые под монтаж колонн. Отличает фундаментные блоки ФБС цена — небольшая, доступная для покупателя;
- ФЛ – применяются под прокладку ленточного фундамента;
- ФБС – неармированные сплошные конфигурации, используемые при обустройстве подвалов;
- ФР – используются в случае необходимости установки под рамы трехшарнирного типа;
- БФ – применяются для монтажа наружных, внутренних стен сооружений на сельскохозяйственных и промышленных объектах;
- ФБП – пустотные бетонные образцы, применяются при строительстве бытовых сооружений. О фундаменте из блоков ФБС отзывы только положительные.
Включает в себя сведения:
- вес фундаментных блоков ФБС, указывается в килограммах;
- длину, ширину, высоту строительного материала;
- объем фундаментных блоков ФБС, указывается в метрах кубических.
Руководящий документ, размеры и прочие характеристики
Регламент классификации устанавливается государственным стандартом ГОСТ – 13579-78. В документе указываются основные параметры изделия, длину, высоту, ширину, которые регламентируют устройство фундамента из ФБС блоков. Правда допускается некоторое отклонение от имеющихся величин, при необходимости последующей эксплуатации для нестандартных проектов. Предусмотрено разделение представленного сортамента на 14 отдельных типоразмеров.
Вывод
Обязательным условием строительства станет выбор марки изделия, в соответствии с принятой классификацией. За счет широкого ассортимента, можно подобрать необходимую конфигурацию, удовлетворив всем требованиям строительных норм и правил.
Для наглядности устройства фундамента из блоков ФБС, просмотрите следующее видео:

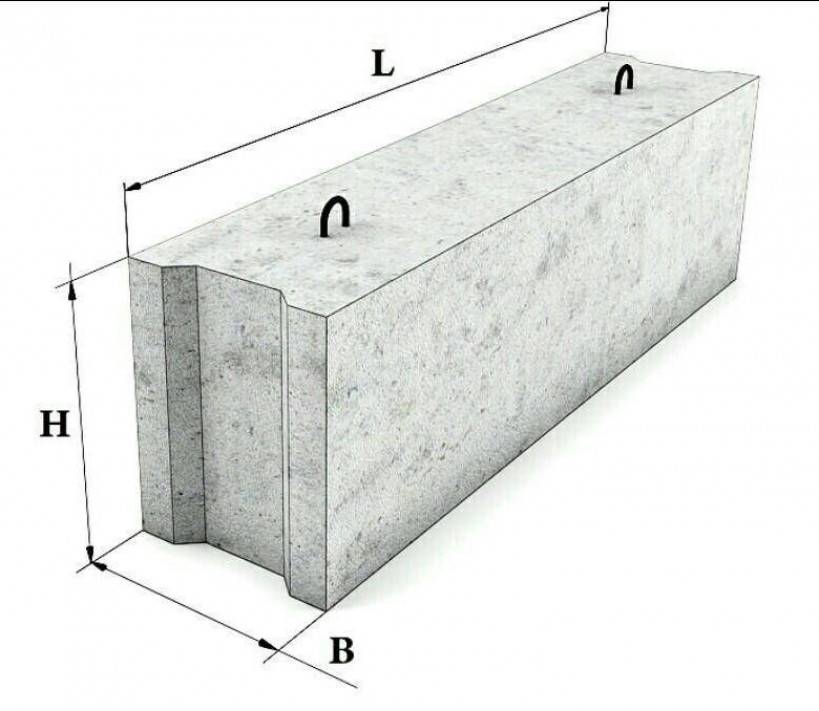

Стандартные размеры ФБС
ГОСТом, определяющим производственный процесс, а так же технические показатели блочного камня, установлены их размеры:
- длина – 2 380 мм; 1 180 мм; 880 мм – для доборных элементов;
- ширина – 300 мм; 400 мм; 500 мм; 600 мм;
- высота – 280 и 580 мм.
Выпускаются и малогабаритные элементы, типоразмеры которых по длине составляют 40 и 60 см.

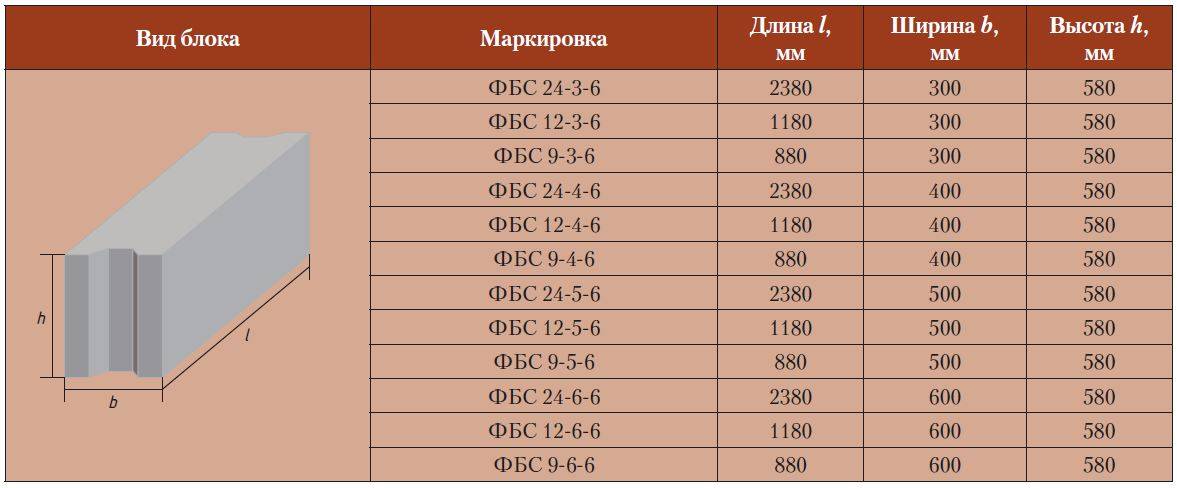

Основные размеры фбс блоков указаны в таблице:
| изделие | параметры (мм) | ||
| Д | В | Ш | |
| ФБС 24-3-6 | 2 400 | 300 | 600 |
| ФБС 24-4-6 | 2 400 | 400 | 600 |
| ФБС 24-5-6 | 2 400 | 500 | 600 |
| ФБС 24-6-6 | 2 400 | 600 | 600 |
| ФБС 12-3-6 | 1 200 | 300 | 600 |
| ФБС12-4-6 | 1 200 | 400 | 600 |
| ФБС 12-5-6 | 1 200 | 500 | 600 |
| ФБС 12-6-6 | 1 200 | 600 | 600 |
| ФБС 9-3-6 | 900 | 300 | 600 |
| ФБС 9-4-6 | 900 | 400 | 600 |
| ФБС 9-5-6 | 900 | 500 | 600 |
| ФБС 9-6-6 | 900 | 600 | 600 |
| ФБС 8-3-6 | 800 | 300 | 600 |
| ФБС 8-4-6 | 800 | 400 | 600 |
| ФБС 8-5-6 | 800 | 500 | 600 |
| ФБС 8-6-6 | 800 | 600 | 600 |
При изготовлении материала используются формы для фундаментных блоков.
Фундаментные блоки плюсы +и минусы
У каждой разновидности стройматериала есть плюсы и минусы. ФБС не является исключением. Для начала стоит рассмотреть достоинства блоков рассматриваемого образца. Фундамент из ФБС это:
- Наличие стандартов ГОСТ 13579-78, которые регламентируют производство блоков из бетона определенных размеров и характеристик
- Высокая скорость производства строительных работ. Цокольные помещения здания выкладываются в течение нескольких дней, что достигается за счет крана.
- Прочность блоков заводского производства подтверждается системой строгого контроля и автоматизированным процессом. Соблюдение пропорций составляющих при изготовлении
- ФБС положительно сказывается на конечном результате строительных работ
- Простота и универсальность. Для монтажных работ не нужны специальные навыки. С помощью широкого размерного ряда удается собрать основание здания подходящей конфигурации и сложности
- Возможность производства строительных работ в разных климатических условиях
- Удобство сборки становится возможным благодаря наличию монтажных петель и пазов
Говоря о недостатках ФБС, стоит отметить высокую стоимость стройматериала. Также к числу недостатков можно отнести большую мощность монолитного фундамента. Блоки из бетона требовательны к , что также в некоторых обстоятельствах усложняет работу. Швы между блоками нуждаются в гидроизоляции. Фундамент из ФБС необходимо утеплять от промерзания в холодных регионах страны.
Характеристики
Кроме материала, плотности, массы и цены, есть немало характеристик, на которые требуется обратить внимание. Есть еще множество параметров, по которым придется их выбирать
Типы и размеры
Фундаментные блоки имеют разную форму и профили, кроме того разные габаритные размеры. Изделия разной формы имеют разное назначение и маркировку:
- Цилиндрические колонны используются при устройстве фундаментов свайного и столбчатого типа. Они обозначаются буквой «Ф».
Трапециевидные фрагменты служат хорошей опорой под ленточное или столбчатое основание (подушкой). Эти изделия маркируют «ФЛ». Все параметры и размеры описаны ГОСТ 13580-85.
- Прямоугольные с дугообразными выемками на торцах называют «ФБС». Их используют при устройстве ленточного фундамента, а также для возведения стен цокольных этажей. Размеры и параметры выдерживаются согласно ГОСТ 13579-78.
- Есть еще пустотелые блоки, которые используют для изготовления несъемной бетонной опалубки при изготовлении монолитного ленточного фундамента. Обозначаются они «ФБП». Такие блоки необходимы при возведении многоэтажных домов. Получается тогда очень надежный фундамент. Но для малоэтажного строительства их применение избыточно: слишком большой запас прочности для бани, пусть даже и двухэтажной. Их описывает тот же стандарт, что и ФБС — 13579-78.
- В некоторых случаях могут понадобиться балки — они есть прямоугольного и трапециевидного сечения, маркируются «БФ». Их размеры нормирует ГОСТ 28737-90.
После букв, которые обозначают тип изделия, следует набор цифр. Они отображают габариты блоков, указанные в дециметрах. Первая цифра — длина, вторая — ширина, и последняя — высота. Например, ФБС-24-6-6 — это блок прямоугольной формы, длиной 240 см, высотой и шириной 60 см. Обозначение ФЛ-6-12-3 расшифровывается так: блок трапециевидной формы (подушка), длиной 60 см, шириной 120 см и высотой 30 см.
Есть блоки-балки. Они тоже иногда необходимы в строительстве
Использование всех этих блоков предусматривает использование кранов или, как минимум, лебедки. Но есть совсем небольшие блоки, размерами 20*20*40 см. Их заливают на тех же заводах в стандартные формы. При заливке работают вибропрессовочные машины, которые увеличивают плотность раствора. Используют при этом смесь из портландцемента, песка и более крупного заполнителя. Заполнителем может быть гравий, и тогда блок — бетонный, или керамзит, и тогда он, соответственно керамзитобетонный.
Маломерные бетонные блоки бывают полнотелые и пустотелые. Полнотелые используют для кладки фундаментов нетяжелых зданий на надежных грунтах, пустотелые — для возведения стен. Работать с ними можно без техники: масса не бывает больше 40 кг. Но при устройстве такого фундамента нужно создавать дополнительные армирующие пояса. В некоторых случаях, в каждый горизонтальный шов укладывают металлическую сетку. А для повышения прочности можно еще сделать и армирующий пояс большей высоты. Все зависит от условий на участке и конструкции здания.
Морозостойкость
Эта характеристика важна для большей части территорий нашей страны. Любой из материалов выдерживает некоторое количество циклов заморозки и размрозки. Для повышения этого показателя в раствор добавляют разнообразные присадки. Понятно, что чем больше циклов переносит бетонный блок без разрушения, тем дольше будет служить фундамент.

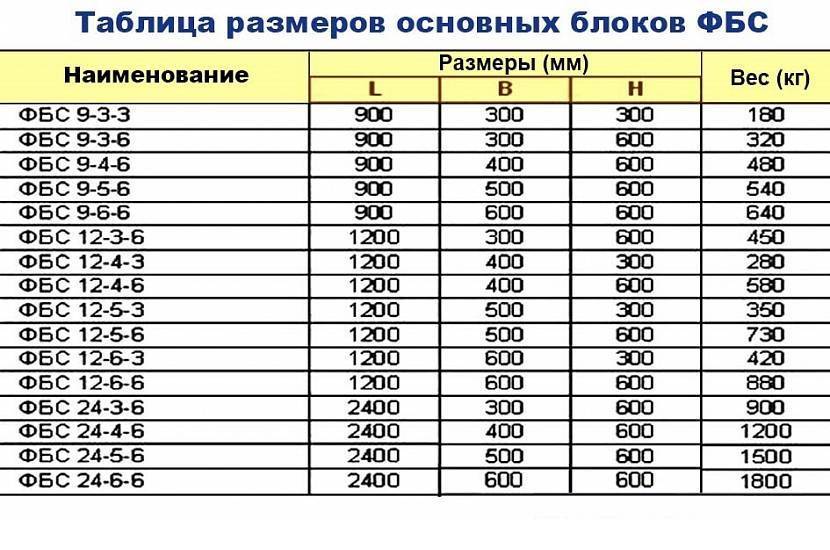

Таблица размеров блоков ФБС
Устойчивость к средам
При наличии на участке кислых или щелоченных почв, необходимо соответственно выбирать тип бетона. Если говорить о Подмосковье, то большая часть грунтов кислая, потому тут необходимо использовать блоки со щебнем в качестве заполнителя: он придает изделиям стойкости к кислотным воздействиям.
Технические характеристики ФБС
Для производства камней применяют бетонный раствор, плотность которого составляет 1 800 – 2 400 кг на кубометр. Категория растворной смеси блоков фбс по прочности для определенных марок бетона составляет:
- более В7.5 – бетон М100;
- не ниже В12.5 – М150;
- тяжелые бетоны – В3.5 (М50) – В15 (М200).
Устойчивость к низким температурам блочных камней в соответствии с требованиями ГОСТов должна составлять более пятидесяти циклов «замораживания – оттаивания», показатель влагостойкости – W2.
При обозначении типа фундаментного блока указываются его параметры в «дм», округление выполняется в сторону увеличения. Кроме габаритов фбс, маркировкой блоков фбс предусмотрено обозначение типа бетонного материала:
- «Т» – тяжелый;
- «П» – керамзитовый (с пористым основанием);
- «С» – силикатный.

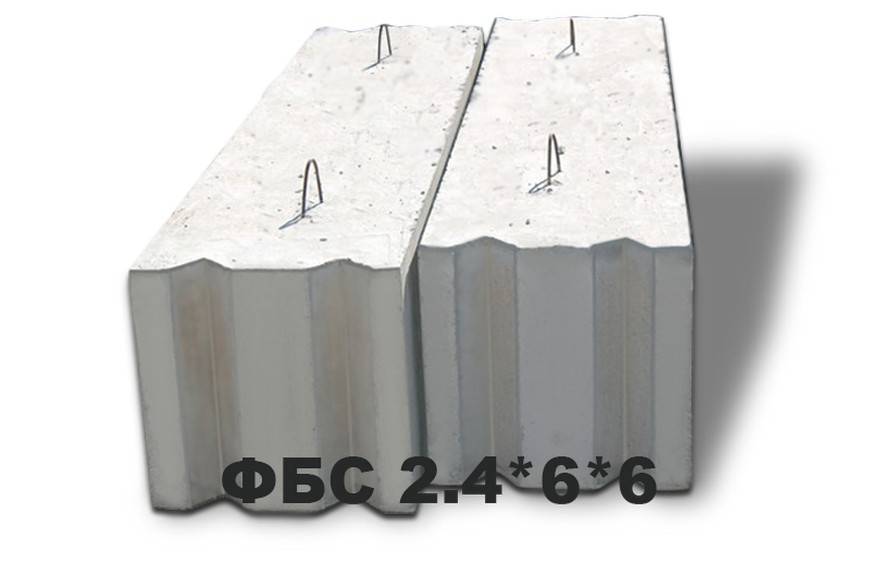

Например, блок промаркирован ФБС-24-4-6 т. – это означает, что размеры блока равны 2 380 на 400 на 580 мм, в приготовлении задействовали раствор тяжелой марки. Камень маркируется и иными способами: 24-4-6т; 24.4.6т; 24 4 6т.
Масса блоков согласно ГОСТу начинается о 260 кг. Это означает, что при строительстве для такого материала придется привлекать специальную технику. Для строительства жилых объектов предпочитают использовать малые фундаментные блоки, толщина которых составляет 0.6 метра. Вес такого востребованного материала – 1 960 кг.
При изготовлении технические характеристики блоков фбс подразумевают допустимые погрешности от размерных стандартов: по длине – не более 1.3 см, по ширине и высоте – до 0.8 см, по вырезу – до 0.5 см.
Перед покупкой опорных бетонных блоков в обязательном порядке проверяется соответствие массы и размерных параметров. Когда вес ниже, чем обозначено на маркировке «Т», в блоках имеются пустотные участки, бетон плохо уплотнялся, что окажет негативное влияние на его прочность. Подобные камни для создания фундамента из бетонных блоков приобретать не рекомендуется. Фундаментные блоки, отлитые своими руками кустарным способом, в большинстве случаев не будут соответствовать технологии производства фбс, и применение может создать непредсказуемые последствия.
На этапе изготовления фундаментных блоков предусматривается устройство специальных металлических проушин, расположенных сверху. Используются для этого сталь либо периодический металлопрофиль. По мере надобности есть возможность заказа маленьких фундаментных блоков без имеющих петель для монтажа. Их стандартные размеры определены ГОСТом.
Поверхность блоков может предусматривать применение отделочных материалов. Такая особенность присуща определенным видам ФБС. Остальные виды фундаментных блоков отличаются гладкостью поверхности, отсутствием трещин.
На заводах выпускают блочный материал под маркировкой ФБП. Он имеет пустотные участки, открытые к нижней части. Есть еще вариант блочного камня ФБВ. Это означает, что в материале предусмотрены вырезы под укладку коммуникационных линий.
Виды фундаментных блоков
Чаще всего на практике применяются фундаментные блоки типов ФБС и ФЛ:
- Требования к производству блоков ФЛ определены в ГОСТ 13580 85 на ленточный фундамент. Они используются для монтажа оснований под ленточные фундаменты, отличаются трапециевидным сечением, что позволяет получить большую площадь опоры конструкции на грунт.
- Блоки ФБС используются для монтажа основной конструкции фундамента. Они позволяют ускорить строительство, но для монтажа потребуется применение подъемной техники.
Все фундаментные блоки изготавливаются из тяжелых бетонов, при этом предусмотрено обязательное армирование конструкции. Соблюдение всех технологических нюансов технологии возможно только в заводских условиях.
Нередко бетонные блоки небольшого размера применяются при монтаже столбчатых фундаментов. При этом могут применяться элементы из различных типов бетона, и требования к ним определяются соответствующими нормативными документами.
Блоки ФЛ
Данные блоки еще называют фундаментными подушками, а все основные конструктивные требования (в части габаритов, устойчивости к нагрузке) определяет ГОСТ на размеры на ленточный фундамент, ведь во многом от габаритов и зависит работоспособность всей конструкции.
Блок имеет расширенное основание, существующий ГОСТ предполагает выпуск элементов со следующими типовыми размерами:
- Длина — 780; 1180 и 2380 мм, благодаря этому существует возможность монтажа, не прибегая к подгонке по этому размеру.
- Ширина — данный ряд более обширен, в него входит 10 значений от 600 до 3200 мм. На выбор плиты по данному параметру оказывают влияние конструктивные особенности фундамента и предполагаемая нагрузка.
- Высота — 300 и 500 мм, эти размеры считаются основными типовыми.
Фундаментные подушки или плиты используются при строительстве загородных домов, коттеджей, других типов помещений. Они незаменимы при устройстве цокольных помещений и подвалов.

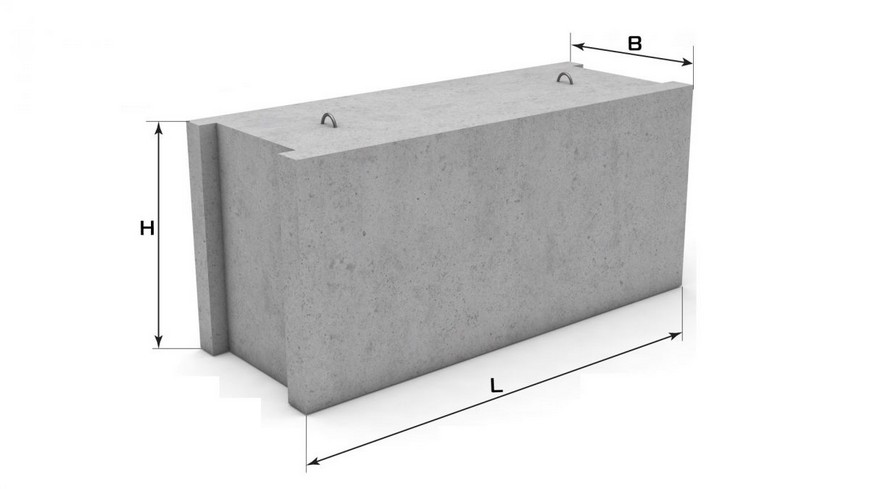

Блоки ФБС
Существует несколько модификаций фундаментных блоков.
Сплошные обладают большей несущей способностью, элементы с вырезом на торце позволяют получить более надежное соединение (путем заливки раствором), пустотелые используют в местах, где необходима прокладка различных коммуникаций.
Все блоки данного класса изготовлены из тяжелых марок бетона, они должны отвечать требованиям ГОСТ на основания и фундаменты.
Существует целый ряд типоразмеров, позволяющих возвести конструкцию с различной несущей способностью:
- По высоте отличают два основных стандарта — 280 и 580 мм.
- По ширине блоки делят на следующие виды — от 300 до 600 мм (с шагом 100 мм).
- По длине так же разделяются на целые и доборные элементы (880; 1180 и 2380 мм).
Достоинства и недостатки
Говоря о плюсах и минусах, надо обозначить, что фундамент из железобетонных блоков — самый прочный и надежный. Слабее конструкции из газосиликата, керамзита. Но есть в этом деле один очень важный нюанс. Изготовить небольших размеров фундаментные блоки своими руками не проблема. Можно приобрести разъемные формы, можно арендовать аппарат, на котором блочные изделия отливаются. А далее, наладить производство небольшого количества материала. Это неплохая экономия бюджета.
К тому же строительство фундамента из блоков — процесс не очень сложный. Пошаговая инструкция, описанная выше, это доказывает
Практика показывает, что самое важное перед тем как построить фундамент из блоков — это правильно выбрать сам материал. Конечно, ЖБИ больших размеров требует присутствия на строительной площадке тяжелой подъемной техники
За ее услуги придется заплатить. Но если возводится многоэтажный дом, то лучше фундамент собирать именно из ФБС.
Фундаментная конструкция для дома из керамзитоблоков — утепленная, газобетонные блоки — легче всех, они легко подгоняются под любые размеры, для чего нужна простая пила. Возводить из них фундамент своими руками за счет малых размеров и небольшого веса проще всего.
Технические и эксплуатационные особенности ФБС
Производитель стеновых изделий обязан соблюдать гост 13579-78, требования которого относятся к геометрии и размерам элементов. Само изделие является параллелепипедом, и изготавливается из перечисленных выше марок бетона. Промышленные блоки фбс должны иметь предельно минимальную плотность 1800 кг/м³, не иметь пустот, а также иметь технологические углубления (пазы) для арматуры по вертикали при укладке на раствор. Бетон для изготовления изделия должен быть класса ≥ В 7,5.
Процесс производства включает в себя уплотнение рабочей смеси на вибрационных столах. Требования гост к ФБС изделиям предполагают соблюдение точности размеров, в частности, длина изделий должна быть точно 2380, 1180 и 880 мм, ширина – 300-400-500-600 мм, высота – 280 или 580 мм. В маркировке фундаментные блоки размеры используют в дециметрах, округление происходит до большей цифры. Обозначение «ФБС 24.4.6» расшифровывается следующим образом: длина 2380 мм, ширина 400 мм, высота 580 мм. Символ «С» означает сплошную форму. Это – самый большой железобетонный блок из выпускаемых, он имеет массу 19600 кг. Но монтаж блоков любого размера и марок требует применения спецтехники, так как даже самый легкий блок вести не меньше 260 кг.
Укладка блоков автокраном
Если завод изготавливает блоки меньшего веса, но с маркировкой «Т» (тяжелый), то изделия в этом случае сделаны из керамзитобетона (должны быть промаркированы символом «П») или из силикатобетона (маркировка «С»), или просто они некачественно изготовлены и могут иметь пустоты и прочность ниже заявленной. Чтобы установить соответствие заявленных характеристик актуальному гост, требовать у производителя сертификат и другие сопроводительные документы.
Размеры фундаментных стеновых блоков влияют на такие характеристики всего объекта, как:
- Прочность сооружения на фундаменте из ФБС;
- Сложность и скорость технологического процесса монтажа изделий;
- Время строительных работ, начиная с «нулевого» цикла и до сдачи объекта;
- Стоимость ФБС.
Фундамент на влажном грунте Размеры элементов должны соответствовать таким свойствам и характеристикам грунта и объекта, как:
- Свойства грунта – влажность, прочность, пучинистость, скалистость;
- Размеры несущих стен и потолочных межэтажных перекрытий;
- Масса сооружения;
- Прочность основания;
- Тип укладки блоков;
- Общая площадь фундамента.
Также выбор среднего размера изделий и их общее количество для строительства фундамента зависит от длины стен, и принимается в среднем за 4-5 единиц на длину длинной стены основания.
Устройство фундамента на ФБС
На неустойчивых и пучинистых грунтах рекомендуется применять блоки больших размеров. К примеру, фундаменту на глине, суглинке или скалистом грунте подходит применение блоков ФБС 24.6.6. – это самый большой размер. Песок и супеси требуют использование менее тяжелых изделий марки ФБС 12.6.6-Т согласно гост.

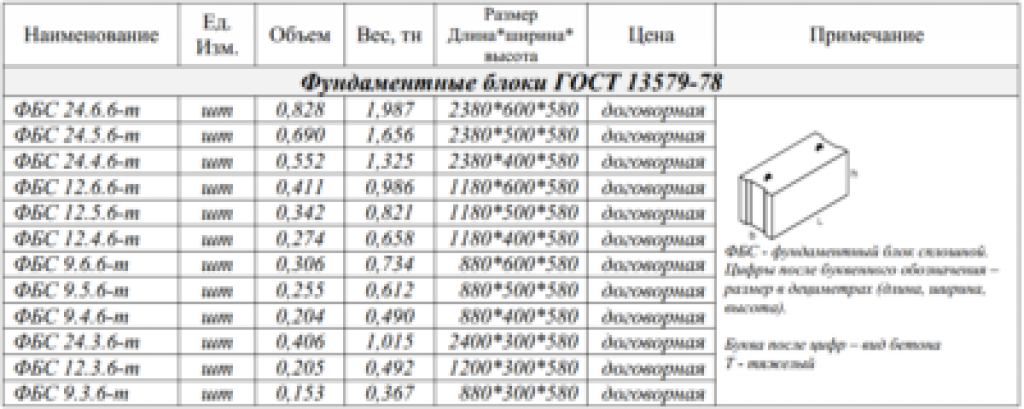

| Марка | Длина, L (см) | Ширина, B (см) | Высота, H (см) | Класс | Металл | Объем, м3 | Масса, кг | Морозо-устойчивость | Водонепро-ницаемость |
| ФБС 9.3.6-Т | 118,0 | 30,0 | 58,0 | В7,5 | 0,76 | 0,146 | 0,35 | F50 | W 6 |
| ФБС 9.4.б-Т | 118,0 | 40,0 | 58,0 | В7,5 | 0,76 | 0,195 | 0,47 | F 50 | W6 |
| ФБС 9.5.6-Т | 118,0 | 50,0 | 58,0 | В7,5 | 0,76 | 0,244 | 0,59 | F 50 | W 6 |
| ФБС 9.6.6-Т | 118,0 | 60,0 | 58,0 | В7,5 | 1,46 | 0,293 | 0,70 | F 50 | W 6 |
| ФБС 12.4.3-Т | 118,0 | 40,0 | 28,0* | В7,5 | 0,74 | 0,127 | 0,31 | F 50 | W 6 |
| ФБС 12.5.3-Т | 118,0 | 50,0 | 28,0* | В7,5 | 0,74 | 0,159 | 0,38 | F 50 | W6 |
| ФБС 12.6.3-Т | 118,0 | 60,0 | 28,0* | В7,5 | 0,74 | 0,191 | 0,46 | F 50 | W 6 |
| ФБС 12.4.6-Т | 118,0 | 40,0 | 58,0 | В7,5 | 1,46 | 0,265 | 0,64 | F 50 | W6 |
| ФБС 12.5.б-Т | 118,0 | 50,0 | 58,0 | В7,5 | 1,46 | 0,331 | 0,79 | F 50 | W 6 |
| ФБС 12.6.6-Т | 118,0 | 60,0 | 58,0 | В7,5 | 1,46 | 0,398 | 0,96 | F 50 | W6 |
| ФБС 24.3.б-Т | 238,0 | 30,0 | 58,0 | В7,5 | 1,46 | 0,406 | 0,97 | F 50 | W 6 |
| ФБС 24.4.6-Т | 238,0 | 40,0 | 58,0 | В7,5 | 1,46 | 0,543 | 1,30 | F 50 | W 6 |
| ФБС 24.5.6-Т | 238,0 | 50,0 | 58,0 | В7,5 | 2,36 | 0,679 | 1,63 | F 50 | W 6 |
| ФБС 24.6.6-Т | 238,0 | 60,0 | 58,0 | В7,5 | 2,36 | 0,815 | 1,96 | F 50 | W6 |
* размер используется редко

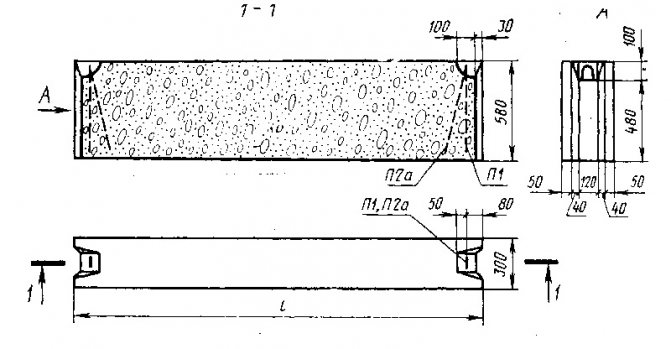

Размеры и устройство стенового изделия
Размер блоков ФБС по ширине не обязательно должен равняться ширине несущих стен. ГОСТ допускает выдвижение блока или стены наружу на расстояние до 10 см, а если поверхность выступает с обеих сторон, то до 6 см. Чтобы кладка получилась плотной и оптимально скрепленной перевязыванием, в одном фундаменте необходимо использовать ФБС разного размера. Изделия, уложенные правильно, минимизируют неровности поверхности комбинированного основания, а также выполняют роль направляющих плоскостей для дальнейшего возведения стен.

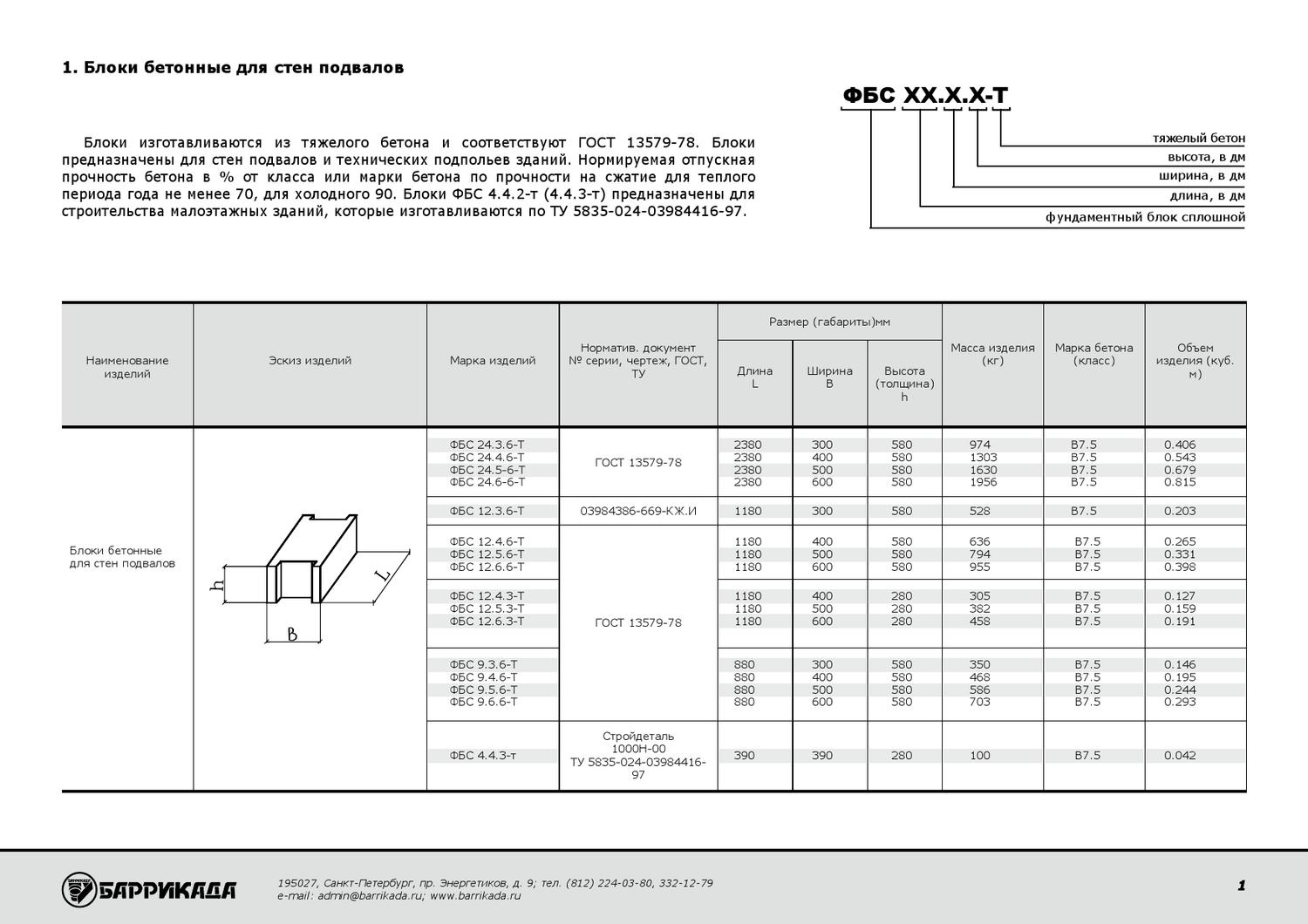

Фундаментные блоки стеновые (ФБС) | KSG
Типы фундаментных бетонных блоков:
- Фундаментные стеновые блоки (ФБС).
- Фундаментные пустотные блоки (ФБП).
- Дырчатые унифицированные блоки (УДБ). Данные блоки являются основными элементами прямоугольного сечения, внутри которых обустраиваются проемы прямоугольной формы с шагом в 600 миллиметров (высота блоков). УДВ высокого качества производятся на заводе с открытыми и закрытыми концами, с арматурными выпусками и другими аксессуарами в соответствии со спецификацией.
Фундаментные стеновые блоки.
Традиционным отечественным строительным материалом являются фундаментные стеновые блоки или ФБС. Эти блоки успешно зарекомендовали себя в частном малоэтажном и массовом высотном строительстве домов. При наличии грамотного проекта и плана работ, материал может применяться для обустройства фундаментов из блоков, а также для возведения стен для цокольных этажей и подземных частей (подвалов) домов, пристроек, сооружений, гаражей. Иногда к ФБС также причисляются монолитные фундаментные пустотные блоки и дырчатые унифицированные блоки специальной серии.
Особенности производства ФБС.
Фундаментные блоки стеновые, купить которые можно во многих строительных магазинах по нормальной цене, производятся на предприятиях ЖБИ, руководствуясь технологией изготовления конструкций из тяжелого и сверхтяжелого бетона, а также монтажной арматуры. Использование высококачественных материалов, ориентация на продуманность технологической цепочки, а также применение специальных станков, виброформ, металлоформ и т.д., приводят к появлению на рынке большого количества профессиональных строительных материалов с низкой себестоимостью, которые можно брать в расчет при реализации проектных чертежей, касающихся возведения надежных зданий и сооружений с опалубкой и без нее.
Размеры ФБС блоков В соответствии с ГОСТ 13579 78 и соответствующими нормативами СНиП, стандартом для размеров или габаритов фундаментных стеновых блоков являются следующие параметры:
- Длина – 60, 80, 90, 120 и 240 сантиметров.
- Ширина – 30, 40, 50 и 60 сантиметров.
- Высота – 30 и 60 сантиметров.
Маркировка блоков ФБС.
ФБС блоки имеют собственную маркировку, состоящую из цифр и букв. К примеру, если речь идет о блоке с маркировкой ФБС 24-6-6 т, то ее расшифровка означает фундаментный стеновой блок длиной 240 сантиметра и высотой/шириной по 60 сантиметров. Что касается буквы «т», то она указывает на то, что производство блока предусматривает использование бетона тяжелой марки.
Использование блоков ФБС.
Фундаментные стеновые блоки ФБС активно используются при возведении объектов со специальными техническими требованиями, с особыми техническими характеристиками. Вследствие этого, блоки для подвалов и подпорных стенок производятся из тяжелого бетона, силикатного бетона и керамзитобетона. Главным требованием, предъявляемым к использующемуся бетону, является плотность не меньше 1800 кг/м³. В отдельных случаях блоки стеновые ФБС должны подвергаться армированию с помощью специальных армированных элементов (армопояс). Такие блоки характеризуются наличием специальных транспортировочных петель для удобства перевозки. На торцах стеновых блоков присутствуют технологические пазы, куда при возведении фундамента будет закладываться раствор. Это придаст дополнительные прочностные характеристики зданию или сооружению.
Как производится укладка стеновых блоков ФБС?
Монтаж блоков ФБС 6 должен сопровождаться использованием технологии несовпадения (перевязки) вертикальных швов. Между швами при кладке должно быть предусмотрено расстояние не меньше 40 процентов от высоты бетонного блока. Если речь идет о прерывистом фундаменте на песчаной подушке, то межблочный вертикальный шов должен находится в пределах плит фундамента. Чтобы снизить количество типоразмеров фундаментных бетонных блоков по длине, в теле фундамента ленточного типа должны оставляться специальные проемы, длина которых не будет превышать 60 сантиметров. Впоследствии эти проемы, которые могут использоваться и для обустройства вводов коммуникаций и их установки, будут заполнены кирпичом или бетоном, без необходимости какого-либо демонтажа. Что касается выбора нужной формы ФБС и типа фундамента, который будет из них обустраиваться, то его изготовление производится на основании гидрогеологических и инженерно-геологических условий, характерных для строительной площадки. Кроме того, в расчет берутся конструктивные особенности и предназначение здания, а также величина нагрузки, которая передается на фундамент и ФБС.
Что такое ФБС
Итак, что такое ФБС?
Расшифровка «фбс» означает – фундаментные блоки сплошные. Когда вы встретите варианты «стеновой» либо «строительный» – знайте, что это неверное толкование аббревиатуры.
Представлены они в виде изделий из бетона тяжелых, керамзитовых и плотных силикатных разновидностей. Основное предназначение блоков фундаментных бетонных – возведение оснований сборного типа, стен подвалов, цокольных участков. Бетонные блоки фбс рекомендуется приобретать, если возникает нужда в оперативном возведении подземной конструкции, которая своими основными характеристиками и несущими возможностями способна уступить только монолитному железобетону.
Бетонные блоки для фундамента предназначены для строительства небольших объектов, используют и для возведения многоэтажных сооружений. Фундамент из фбс прекрасно выдерживает нагрузочные воздействия и гарантирует, что дом получится крепким, даже если при строительстве будут допускаться определенные ошибки.
Изготавливаются блоки для фундамента из железобетона. Основу их составляет бетонный раствор, укрепленный стальной арматурой, что и превращает его в надежный вариант для ведения монтажа.
Стандартные блоки фбс отличаются формами параллелепипеда. Главное преимущество состоит в том, что фундамент из бетонных блоков возводится значительно быстрее, сокращаются финансовые расходы. Как следует из многочисленных отзывов потребителей, фундаментные блоки позволяют равномерно распределять нагрузку на основу объекта, возводить крепкие и устойчивые к морозам стены.
Область применения и сравнение с другими строительными блоками
Пустотелый блок популярен в различных сферах строительства. В малоэтажных домах он используется как материал для несущих стен и перегородок. Полый бетонный блок предназначен для жилых и технических помещений, хозяйственных построек, гаражей. При устройстве ленточного фундамента стройматериал используется как несъемная опалубка. В пустоты закладывается арматура и заливается бетоном. В результате образуется монолитная конструкция. Другие области применения:
- создание защитного кожуха при укладке трубопроводов;
- возведение преград в дорожном строительстве;
- материал для постройки заборов и ограждений;
- устройство пандусов и мостов.
Готовые бетонные и железобетонные конструкции для возведения фундамента бывают трех типов:
- сплошные ФБС (полнотелые);
- сплошные с вырезом под коммуникации ФБВ;
- пустотные ФБП.
Конструкции имеют стандартные размеры и вес, выпускаются из тяжелого, плотного (силикатного) или легкого (пористого) бетона. Сплошные блоки имеют большее количество типоразмеров. Выпускаются изделия длиной 780, 880 мм, высотой 280 мм. Их вес меньше, поэтому их проще использовать в частном строительстве.
Каждая разновидность бетонных блоков имеет преимущества и недостатки. Сплошные изделия обеспечивают максимальную несущую способность, могут применяться на различных участках строительства, подходят для всех климатических зон. Их минус – значительный вес и стоимость, которые не всегда оправданы при возведении малоэтажных зданий на хороших грунтах.
Кроме бетонных блоков для строительства ленточных фундаментов и столбов применяют газобетонные, пенобетонные и шлакобетонные изделия. Они имеют небольшие габариты и легко укладываются вручную. Недостатком материалов является повышенная гигроскопичность. При их использовании увеличиваются расходы и трудозатраты на выполнение гидроизоляции. По прочности ячеистый бетон уступает тяжелым и плотным составам.
