Бетономешалка из бочки или стиральной машины – делаем сами

Бетономешалка из стиральной машины

Для изготовления бетономешалки из старой стиральной машины подойдет любая машинка, главное, чтобы её активатор находился на дне.

Принцип модернизации заключается в небольшой реконструкции. Старый активатор нужно заменить на вал подходящего размера. Внутри стирального бака прикручиваются металлические скобки с повернутыми симметричными лопастями. Размер которых, зависит типа стиральной машины, главное, чтобы они были симметричны, иначе во время вращения будет вибрация и биения.

Следует понимать, что производительность такого агрегата не будет конкурировать с профессиональным оборудованием, но тем не менее, в домашних условиях вполне достаточная.

Изготовление самодельной бетономешалки

Чтобы своими руками сделать хорошую бетономешалку , важно представлять себе требования к агрегату такого рода. К ним относятся:

  • равномерность работы,
  • устойчивость и безопасность эксплуатации,
  • запас мобильности,
  • удобство выгрузки готового цементного раствора.

Если по большинству пунктов этого списка вопросов, как правило, не возникает, то запас мобильности по достоинству можно оценить после развертывания масштабных работ: легче потратить немного времени, чтобы поставить сделанную своими руками бетономешалку на колеса, чем привязывать трудовые операции к расположению неподвижного монумента столь необходимого аппарата.

Удовлетворению требований к бетономешалке должны послужить заранее припасенные расходные материалы и инструменты.

Помимо отслужившей машины для стирки, нужны будут:

  1. пила-болгарка;
  2. аппарат с электродами для сварки;
  3. уголки по 45 мм с каждой стороны;
  4. дрель;
  5. паяльник;
  6. широкая металлическая полоска;
  7. колеса.

Уголки при необходимости заменяются швеллерами, а ножовка по металлу справится с функциями “болгарки”. Возможно, также понадобятся болты с гайками и пара гаечных ключей.

Из чего и как сделать бетономешалку своими руками?

Стандартная схема включает деревянный или металлический каркас, рабочую чашу, электрический двигатель или ручку для вращения и передаточный механизм. Для удобства перемещения оснащают колесами, для упрощения выгрузки – поворотным устройством. Значительные требования выдвигаются к емкости для перемешивания, минимальная толщина ее стенок составляет 3 мм, внутренний объем – 150-200 л (при этом в стандартном режиме он загружается далеко не полностью). Подходящими характеристиками обладают металлические бочки, бидоны для молока, соединенные эмалированные тазы, корпуса стиральных машин с вертикальной нагрузкой, при их отсутствии можно сделать из толстого листа стали. В этом случае отдельные элементы бадьи свариваются или скрепляются с помощью болтов.

Далее следует определиться с типом привода и передаточного механизма. Лучший вариант – использование двигателя от стиральной машины, он обеспечивает оптимальную частоту оборотов (в пределах 1300-1450 об/мин, 25-40 оборотов бочки после редуктора) и выдерживает значительные эксплуатационные нагрузки. Он может достаточно долго работать без перегрева в непрерывном режиме или при небольших паузах для охлаждения, у многих из них еще действует таймер. При покупке готовых двигателей отталкиваются от мощности, указанной в инструкции, рекомендуемый минимум для самоделок составляет 12 Вт/л для неподвижных агрегатов с принудительным замесом, 15 – горизонтальных гравитационных, 20 – наклонных вращающихся моделей.

Для преобразования вращающего момента выбирается ременная, цепная или зубчатая передача. Расчет звеньев или диаметра колес проводится из учета максимально допустимой итоговой частоты оборотов – 50 в минуту, лучше меньше. При изготовлении наклонного смесителя предпочтение отдается прямому редуктору, горизонтальной – угловому. Лучше всего для данных целей подходят маховик, шестерня для подключения к нему стартера или ступица колес от старого легкового автомобиля, в остальных случаях для обеспечения правильной передачи требуется сложный расчет.

Пошаговое руководство по сборке ручной бетономешалки из бочки

Простейшим вариантом является насаженная на металлическую трубу молочная фляга или цилиндрическая бадья с прорезанным люком для засыпки компонентов и выгрузки раствора. Лучшие результаты при этом достигаются при реализации схемы с рабочей осью, проходящей строго по диагонали, отпадает необходимость в наваривании внутренних выступов или лопастей, качество получаемых смесей считается приемлемым.

  • Подготовка емкости. Работы начинаются с осмотра бочки и оценки ее состояния, она считается подходящей для собирания бетономешалки при отсутствии на стенках дефектов и тонких участков. Одно дно оставляется цельным и герметичным, во втором прорезается люк (1/3 от общей площади), отрезанный кусок насаживается на петли, уплотняется прокладками с внутренней стороны и закрывается замком. С двух сторон просверливаются отверстия для насадки чаши на рабочую ось.
  • Сварка треугольной или квадратной стационарной рамы из металлических уголков с шириной не менее 100×100 мм.
  • Подготовка вала: металлическая труба зачищается шкуркой.
  • Насадка бочки на ось.
  • Установка подшипников в верхней части рамы, соединение всех элементов, приварка с одной или двух сторон ручки.
  • Окрашивание корпуса и рамы грунтами и эмалями с антикоррозийными свойствами.

При желании такая бетономешалка из бочки достаточно быстро подключается к электроприводу. В этом случае к рабочему валу приваривается широкий зубчатый венец или колесо, на одной с ним плоскости к раме фиксируется двигатель с венцом поменьше и обеспечивается цепная или ременная передача. Проблемы при эксплуатации такой модели связаны с риском протекания воды через люк, на достижение нужной герметичности уходит много сил, а замковые соединения не всегда выдерживают вес перемешивающегося раствора.

Электро-бетономешалка своими руками из бочки и двигателя стиральной машины

Эта бетономешалка редукторного типа. Для изготовления этой модели понадобились:

  • бочка из оцинкованной стали на 180 литров (диаметр 560 мм, высота — 720 мм);
  • двигатель стиральной машины — 180 Вт, 1450 об/мин;
  • маховик и шестерня стартера от Москвича 412;
  • два шкива от стиральной машины диаметром 300 мм и 60 мм;
  •  колеса от садовой тележки;
  • металлолом для рамы.

Шестерни, колеса — все старое, все было в гараже

Это тоже не новое

Первым делом все зачищаем от ржавчины, обрабатываем преобразователем ржавчины и покрываем грунтом.

Обрабатываем детали

Варим раму из труб, швеллера. Углы рамы усиливаем приварив пластины металла. Все должно быть жестким и надежным. Перекладину делаем серьезную: на ней будет «висеть» бочка с раствором, да еще все будет вибрировать и крутиться.

Рама — основа конструкции. Трубы почти новые))

Привариваем штифты, посадочное место под шестерни передачи. Зачищаем от ржавчины, обрабатываем преобразователем ржавчины, грунтуем.

Обработанная рама

Крепим колеса от тележки. Они с широкими протекторами и себя оправдали: перетаскивать бетономешалку несложно даже просто по участку.

Прикрепили колеса

Из труб варим еще конструкции для упора и установки всей «начинки».

Еще две треугольные конструкции

Их тоже крепим на раму

Вторая — для большей устойчивости

Начинаем собирать привод. Первой ставим большую шестеренку на приваренный ранее штифт.

Ставим большую шестерню

В посадочное место устанавливаем сборку — маленькую шестерню, соединенную с колесом для ременной передачи.

Передача от большой шестерни

К приваренной заранее пластине крепим двигатель.

Подвешиваем движок

Его подвешиваем так, чтобы два колеса ременной передачи находились на одном уровне. Также необходимо обеспечить нормальное натяжение ремня.

Мотор установлен

Осталось прикрепить бочку. В ней в центре делаем отверстие под большой шкив, сверлим отверстие для крепежа.  Ставим на место.

В дне бочки делаем отверстия. При монтаже не забываем про уплотнительные резинки

Так она выглядит на раме

Другой ракурс

Передача поближе

Остается только электрическая часть. Кабель подключаем через пускатель с кнопкой.

Кабель подключаем через пускатель с кнопкой

Несколько фото основных узлов. Может кому-то надо посмотреть ближе.

Шестерня и крепление бочки

Подвес мотора на пластине гасит большую часть вибраций

Под другим углом

Второй вариант передачи — из автомобильного диска

Бочка 200-литровая, ее края надрезали, согнули и сварили, сформировав привычную «грушу».

Из бочки сделали «грушу»

Автомобильный диск прикрепили болтами к днищу (с резиновыми прокладками). Его подбирали так, чтобы образовалась выемка для ременной передачи. К диску предварительно прикрепили ступицу.

Для ременной передачи

Внутри бочки наварили лопасти для более эффективного перемешивания раствора.

Лопасти внутри

Все это хозяйство прикрепили к раме.

Бочку и диск для ременной передачи установили на раме

Там где приварена пластина — место для двигателя. Его выставляем так, чтобы ремень шел ровно. Питание подали через тумблер, последовательно включен таймер от стиральной машины, с которой сняли мотор.

Вид сзади. Под листом металла мотор

В общем, скорость вращения получилась 35-40 оборотов в минуту. Должно хватить.

Вся передача выглядит так

Вид сбоку

Модель с перфоратором

Для изготовления вибрационной модели необходима высокая округлая ёмкость. Лучше всего подходит бадья или бочка.

К корпусу тары надёжно прикрепляется кронштейн, на краю которого устанавливают перфоратор. Его мощность должна быть не меньше полутора киловатт. Патрон перфоратора удлиняют штоком, на конце которого закреплен вибратор. Длина штока подбирается такой, чтобы вибратор в форме тарелки размещался посередине между низом и верхом бочки.

Конструкция, на первый взгляд, простая, но нарушение некоторых неявных правил может привести к плачевным результатам, а именно:

  • Вибратор не должен быть плоским. Его форма должна способствовать распространению колебаний от центра к краям. Рекомендуется сделать форму, напоминающую соединение двух тарелок. Как вариант: две обычные металлические тарелки.
  • Мощность привода влияет на диаметр вибратора. Надо рассчитывать, что на один киловатт мощности двигателя понадобится 150−200 мм диаметра вибратора. Например, если мощность электромотора 2 киловатта, то тарелки подбираются с диаметром 300−400 мм.
  • Диаметр бочки должен быть примерно в два раза больше диаметра вибратора.
  • Самые большие вибрационные волны появляются, если над и под вибратором уровень раствора равен диаметру тарелок.

Как изготовить недорогую бетономешалку из стальной бочки и электрического двигателя от стиралки

При строительстве бани я замешивал бетон вручную в корыте. Для небольших объёмов этот способ годится, но, для возведения чего-то большего, нет. Слишком много тратится сил на «рукопашный» замес бетона. Покупать дорогую бетономешалку я не хотел, а тратиться на дешевую, но недолговечную — деньги на ветер. Посмотрел в интернете из чего делают самодельные смесители для бетона. Понравилась пара мобильных конструкций из обычных металлических бочек на 200 литров. Купил на автобазе бу ёмкость из-под масла и, на её основе, профильных труб, бендикса с венцом от «Волги» и старого движка от стиралки собрал дешевую бетономешалку.

В бетономешалку помещается:

  • 4 ведра обогащенной песчано-гравийной смеси;
  • 1 ведро цемента;
  • 1.5 ведра воды;
  • 1 ведро песка.

Привод бетономешалки крупным планом.

Привод защищает чехол из жести.

Вторую бетономешалку, сделанную из того, что было под рукой, изготовил АфанасьевичRUS.

Я не хотел тратить на покупку бетономешалки 12 — 25 тыс. руб. и сделал её сам из разного хлама, бочки и электродвигателя от стиральной машины. Самодельным смесителем для бетона пользуюсь уже не один год. В принципе, всё устраивает. Металл бочки конечно тонковат, но все лечится сваркой. Внутри бочки приварены лопасти для размешивания смеси. Чтобы сделать бетономешалку мне понадобились:

  • двухсотлитровая бочка;
  • двигатель мощностью 0.45 кВт на 3400 об/мин;
  • шкив от сеялки;
  • колесо от детского велосипеда;
  • обод от колеса от велосипеда для взрослых;
  • цепь от мотоцикла марки «Иж»;
  • подшипник с втулкой от заднего колеса мотоцикла марки «Иж».

​Предлагаем вам посмотреть видео, где показана работа этой бетономешалки.

Стоит ли изготавливать такую самоделку?

Если ваши руки растут из правильного места, и вы любите «возиться с железками», то эта статья для вас. «Не мудрствуя лукаво» можно очень дешево изготовить крайне полезную в хозяйстве вещь, воспользоваться ею самому и потом давать на прокат знакомым и родственникам. Многие люди скептически относятся к самодельным вещам, считая, что заводское всегда лучше, но на самом деле это не всегда так. Приведем аргументы в пользу изготовления бетономешалки своими руками.

  • Самодельная бетономешалка стоит копейки, а польза от нее точно такая же.
  • Самодельную бетономешалку можно сделать по индивидуальному чертежу, например с учетом размера кузова или багажника вашего транспортного средства, на котором эта бетономешалка будет перевозиться.
  • С самоделкой проще разобраться, если она выйдет из строя во время работы, ведь сделали вы ее сами, значит и починить вам ее будет легче.
  • Вы, наконец, найдете достойное применение деталям от старой стиральной машины, которые валяются у вас в гараже, сарае или на балконе.

С плюсами определились, теперь поговорим о препятствиях, а препятствий этих тоже довольно много. Вот некоторые из них.

  1. Изготовление кустарной бетономешалки требует времени, причем временные затраты весьма значительны.
  2. Нужно уметь «обращаться с железом» и иметь желание поработать, в противном случае, лучше это дело не начинать.
  3. Нужно иметь представление о конечном результате, идею и необходимые материалы и комплектующие для работы.

Какие материалы потребуются и что с ними делать?

Конструкция самодельной бетономешалки с двигателем не так уж сложна. Состоит она из трех главных элементов: двигателя, который приводит в движение емкость с бетоном, собственно емкости с осью и основы,на которой держится вся конструкция.

При подборе материалов и комплектующих нужно уже представлять, каких размеров будет бетономешалка. У габаритной бетономешалки большая емкость и она сможет перемешивать за один раз много бетона, но для нее потребуется мощный двигатель (от стиральной машины не подойдет). Кроме того такой агрегат в легковую машину не засунешь, придется для перевозки заказывать грузовичок, а это неудобно. Лучше сделать бетономешалку с маленькой емкостью, ее проще перемещать, к тому же для нее легче найти детали.

Для начала подготовим инструменты. Нам потребуется дрель, ступенчатое сверло, ножовка по металлу или болгарка, сварка, отвертки и напильники, набор гаечных ключей и плоскогубцы. Из материалов нам необходимы:

  • Емкость бетономешалки. В качестве емкости для бетономешалки можно использовать барабан от стиральной машины с запаянными отверстиями, круглый бак стиральной машины Ока, хотя он довольно большой. Некоторые используют в качестве емкости даже старые бидоны и фляги.
  • Двигатель от старой стиральной машины. Двигатель это тоже основной элемент, который заставит бетономешалку работать. Его придется установить и подключить своими руками. Кстати благодаря такому двигателю можно сделать наждак из стиральной машины своими руками, но об этом пойдет речь в другой статье.
  • Металлический уголок 50х50. Он нам пригодится для основы будущей бетономешалки.
  • Внутренности старой стиральной машины типа Сибирь, Ока или Вятка. Частично подойдут элементы от стиральных машин с фронтальной загрузкой.
  • Два колеса. Можно взять от старой тачки или тележки, главное чтобы они выдерживали значительный вес и хорошо перемещались по участку.
  • Металлический стержень на 4,5 см. Стержень нужен из прочной закаленной стали, поскольку он сыграет роль оси, которая и примет на себя вес конструкции. На нее нужно будет одеть колеса.
  • Металлические полоски шириной 50 мм и толщиной 4 мм.
  • Обрезок трубы диаметром 30 мм.

Принцип работы устройств с различными способами замешивания бетона

Приготовление бетона можно выполнять лопастями вала в емкости, неподвижно размещенной на опоре в горизонтальном или вертикальном положении.

Но, чтобы было удобней работать, бочка для замеса бетона располагается на шарнирной опоре, чтобы приготовленный бетон мог выливаться самостоятельно. Правда, такое возможно и в стационарно установленной бочке, если предусмотрен вариант для ее наклона.

Принудительный вариант является эффективным по качеству приготовления бетона, и его используют достаточно часто. Но порой с ним возникают сложности, если для приготовления бетона используют компоненты крупных фракций.

Отметим, что самодельная конструкция для приготовления бетона может работать по гравитационному принципу, только придется плотно закрывать емкость и приводить ее в движение ручным способом.

Конструкции самодельных бетономешалок

Простая механическая

Простая механическая бетономешалка с принудительным принципом перемешивания содержимого изображена на схеме:

Она рассчитана на довольно большой объем раствора по сравнению с вышеописанным ручным агрегатом. Привод ее, кстати, тоже может быть ручным, а не электрическим. Что же касается выгруза, то он боковой и осуществляется наклоном бадьи.

Главный недостаток подобной конструкции — не слишком хорошее перемешивание ингредиентов по углам емкости. Но это общий минус всех бетономешалок с цилиндрическими бадьями. Также негативным моментом является разбрызгивание раствора, происходящее во время рабочего процесса, если движение происходит со скоростью 35 оборотов в минуту и выше. Но разбрызгивание можно устранить, если после сборки миксера наварить обрезанную часть емкости (бочки) обратно и прорезать специальный люк.

Обычный раствор в такой бетономешалке замешивается 5 минут, а для «сухого» потребуется уже 12 минут.

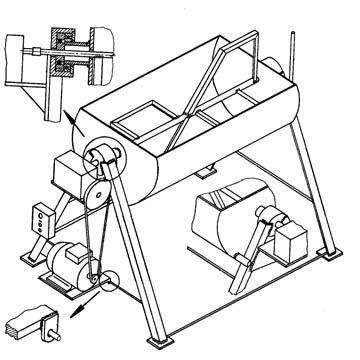

Комбинированная горизонтальная мешалка с гребенками

Самостоятельно собрать такую бетономешалку можно, ориентируясь на следующую схему:

Вариантов конструкции два:

  • ручная;
  • и электрическая.

И оба обладают двумя, весьма существенными достоинствами:

  • быстротой замеса;
  • и хорошей однородностью (а значит высоким качеством) готового состава.

Достаточно 3-4 раза провернуть такую самодельную бетономешалку, чтобы получить хорошую порцию отличного раствора, ни в чем не уступающего по своим качествам промышленным образцам.

Ручной вариант

У такого агрегата есть один недостаток. Причем тоже существенный. Устройство достаточно сложно в создании для неподготовленного и технически не оснащенного человека. Даже ручной вариант состоит из десятков наименований деталей (не штук, а именно наименований). Особой точности и аккуратности в сборке, например, требует выгружающий люк. Для него нужны прочные карточные петли, надежные уплотнители и шпингалеты. Однако в тех случаях, когда для одной частной стройки (да еще в местах без электроснабжения) требуется солидное количество раствора, такая самодельная бетономешалка — незаменимый вариант.

Электрический вариант

Чаще всего самодельные мастера, которым нужна электрическая бетономешалка, копируют самый простой и эффективный ее вариант:

В этом случае:

  1. Днище бадьи и ее горловину требуется укрепить приваренными крест-накрест планками.
  2. Бадью нужно делать вращающейся, с осью. Это, конечно, усложнит рамную конструкцию, зато избавит от необходимости уплотнять вал и днище.
  3. Миксер для такой мешалки следует приварить к оси.

Конструкция самодельной бетономешалки из бочки

Для достижения поставленных целей, подойдет любой электродвигатель с мощностью от 1800 Вт, с системой воздушного охлаждения, а частота оборотов должна быть не менее 1200 обмин.

30 оборотов в минуту обеспечивает понижающая передача, а также и приемлемую мощность усилия, которая передается на вращающийся вал шкивов. Передача будет ременной, клиновидной. Два ремня, один из которых малого диаметра соединяет шкив мотора, а длинный — охватывает бочку снаружи и соединяется с малым шкивом.

Колесо большего диаметра, закрепленное на валу мотора, передает вращение на один из двух спаренных одинаковых малых колес, а те, в свою очередь, передают дальше на бочку, охватываемую снаружи длинным ремнем. Электродвигатель и система шкивов закрепляются на рычажной поворотной площадке, которая шарнирно зафиксирована на раме основания.

В основании бочки по предполагаемой оси вращения необходимо приварить болт размером М14х60

При этом, важно установить его очень точно, так как неправильная установка будет значительно влиять на слаженную работу всех частей и компонентов

Конструкции самодельных бетономешалок

Простая механическая

Бетономешалка открытого типа

Простая бетономешалка с принудительным механическим перемешиванием показана на рисунке. Ее достоинство по сравнению и описанной выше – больший объем. Привод не обязательно электрический; он может быть и ручным. Выгруз – боковой наклоном бадьи.

Главный недостаток общий для мешалок с цилиндрической бадьей: неважное перемешивание по углам. Второй недостаток – разбрызгивание раствора при оборотах более 35/мин. Его можно устранить, наварив после сборки миксера обрезанную часть бочки на место и прорезав в ней люк

Его можно устранить, наварив после сборки миксера обрезанную часть бочки на место и прорезав в ней люк.

Продолжительность замешивания обычного раствора – 5 мин; сухого – 12 мин.

Комбинированная горизонтальная с гребенками

Бетономешалка с гребенчатым иксером

Эта мешалка также может быть и ручной, и электрической. Достоинств два, и весьма существенных: высокая однородность и, соответственно, качество бетона и быстрота замеса. Такая бетономешалка своими руками из бочки дает бетон отменного качества, не уступающий лучшим промышленным образцам, а скорость замеса определяется не временем, а количеством оборотов: 3-4 раза провернул, и раствор готов.

Недостаток один: сложность конструкции. Даже ручная состоит из нескольких десятков наименований деталей. Наименований, не штук. Особого внимания при изготовлении требует выгрузочный люк: карточные петли, шпингалеты и уплотнение для него должны быть очень прочными и надежными. Однако для случаев, когда требуется выполнить значительный объем работ в ограниченные сроки в местах, не обеспеченных электропитанием, это, пожалуй, незаменимый вариант. Бетономешалки такого типа выпускаются промышленностью.

Конструкция бетономешалки с наклоняемой бадьей

«Настоящая электрическая»

Электрическая бетономешалка самой распространенной конструкции, которую чаще всего копируют самодеятельные мастера, особых пояснений не требует. Схема ее представлена на рисунке. Различающихся в деталях конструкций описано множество, и подробные чертежи также легко доступны, поэтому дадим лишь отдельные пояснения:

  • Днище и горловину бадьи необходимо укрепить приваренными накрест планками.
  • Бадью лучше делать вращающейся заодно с осью: это усложняет конструкцию рамы, но избавляет от необходимости уплотнения вала в днище бадьи, отчего самодельные мешалки чаще всего и служат недолго.
  • Лучший миксер для такой мешалки – рамного типа, приваренный к оси.

Вибрационная

Многие домашние мастера, имеющие перфоратор на 1-1,3 кВт с ручным принудительным (не требующим прижатия рабочего органа к стене) включением ударного механизма, пытались делать вибрационные бетономешалки, но чаще всего конструкция оказывалась неудачной.

Типичные ошибки следующие:

Конструкция вибрационной бетономешалки

  1. Неправильный выбор бадьи. Она должна быть обязательно круглой, достаточно высокой и не очень широкой: оптимальное расстояние от краев вибратора до стенок примерно равно его радиусу.
  2. Плоский вибратор. Вибратор из металлического листа не возбудит в растворе нужной системы внутренних волн. Профиль вибратора должен хотя бы приблизительно соответствовать показанному на рисунке. Хороший вибратор получается из двух сложенных вместе тарелок или блюдец; желательно – металлических.
  3. Слишком большой вибратор. Диаметр вибратора – 15-20 см/кВт. То есть, префоратор на 1,3 кВт потянет вибратор из тарелок в 25 см. Более широкий, даже если и будет видимо глазом дергаться, не «раскачает» раствор.
  4. Неправильное расположение вибратора. Вибратор должен располагаться по оси бадьи на расстоянии примерно своего диаметра от днища. Уровень раствора над вибратором также должен быть примерно равен его диаметру.

При соблюдении указанных условий качество раствора получается отличным. Контроль продолжительности замеса – по поверхности раствора. Перестала булькать и шевелиться, пошли волночки – раствор готов. При не ахти каком хорошем цементе или песке до волночек дело может не дойти. В таком случае – 10 мин минимум.

Вывод

Бетономешалку своими руками сделать нетрудно, а скорость работы увеличивается намного даже с самой простейшей мешалкой. И, конечно, приятнее хлебнуть чайку из термоса пока месит, чем надрываться с лопатой. Не чайку и не из термоса – категорически не рекомендуется: качество работы катастрофически падает при самой совершенной технике.

Видео: оригинальный вариант растворомешалки из автопокрышки “на один раз”

***

2012-2020 Вопрос-Ремонт.ру

Вывести все материалы с меткой:

Перейти в раздел:

Инструкция: самодельная бетономешалка с двигателем от стиральной машины

Есть два вида бетоносмесителей:

  1. Механический. Емкость приводится в движение силовым воздействием. Это практически то же, что мешать бетон в обычной емкости. Сколько сил и времени у вас уйдет на работу с ручным приводом? Поэтому лучше остановиться на следующем варианте.
  2. Электрический. Бак приводится в движение электрическим двигателем.

Технология изготовления бетономешалки довольно простая. Но прежде чем приступить к работе, задумайтесь, сможете ли вы самостоятельно подключить двигатель? Если ответ положительный, тогда подготовьте все необходимое.

Комплектующие

  • Бочка от старой стиральной машины объемом 200 литров (желательно с вертикальной загрузкой). Именно такого объема достаточно для замеса оптимального количества бетона для работы.
  • Электродвигатель (мощность 200 Вт).
  • Шкив, приводной ремень, выключатель от стиралки.
  • Для изготовления основания нужен металлический уголок размером 50х50.
  • Колеса. Два колеса можно взять от старой коляски, тачки, телеги.
  • В качестве оси понадобится прочный стержень из металла на 4,5 см.
  • Редуктор.
  • Арматура.
  • Полоса из металла.
  • Шариковые подшипники.
  • Провод.
  • Шайбы и болты.

Инструменты

  • Болгарка.
  • Ножовка по металлу.
  • Дрель.
  • Паяльник.
  • Сварка с электродами.

Почему выгодно делать бетономешалку из старой стиральной машины? Потому что бак машины вполне подходит для замеса раствора, его сливное отверстие можно закрыть. Моторы старых стиралок достаточно прочные и надежные.

Комплексное использование всех элементов защищает двигатель от попадания посторонних предметов при работе. Это избавит вас от необходимости делать защиту.

Пошаговое выполнение работ

Перед тем как приступить к работе, вы можете подготовить чертежи, чтобы облегчить сборку конструкции. Один из чертежей представлен ниже:

Изготовьте каркас (основание)

Это важный момент, поскольку вся конструкция будет опираться на каркас. Основание должно быть прочным и устойчивым.

  • От приготовленных уголков 50х50 отрежьте две части по 60 см и четыре по 80 см. Отрезок 60 см служит основанием для опорного треугольника, отрезки 80 см – его ребра. Сложите и сварите треугольники. Поставьте их напротив друг друга.
  • Теперь приварите к ребрам треугольников два уголка по 50 см. Получается устойчивая конструкция.
  • К вершинам треугольников нужно приварить две гайки. Диаметр их отверстия должен быть больше, чем труба диаметром 30 мм. Затем эту трубу нужно потянуть через отверстия гаек и запрессовать концы. Труба должна свободно вращаться, но не соскакивать с места.
  • Изготовьте верхнюю часть. Возьмите два уголка длиной 1,4 м и три по 40 см. Те, что по 1,4 метра, положите друг против друга. Остальные расположите поперек на равном расстоянии, по типу лесенки. Приварите части друг к другу.
  • Основания готовой конструкции приварите к подвижной трубе. Располагать ее нужно поперек трубы по центру.

Корпус

К основанию каркаса арматурой прикрепите колеса.

Теперь на очереди бак. Удалите из бака активатор и закройте сливное отверстие. Установите вал или ось подходящего размера на место активатора. Из полосы металла изготовьте самодельные лопасти, которые будут перемешивать бетон. Их можно дополнительно закрутить с помощью плоскогубцев. Приварите лопасти на металлическую полосу и прикрепите к валу.

Чтобы своими руками установить большую бочку, положите ее на лесенку каркаса. Следите, чтобы большая ее часть контактировала с уголком. Приварите бочку к основанию для надежной установки. При этом дно бака должно обращаться к верхушкам треугольников.

Подключение двигателя

Подключается мотор к задней части бака. Для этого на уголках просверлите два отверстия. На корпусе мотора вы также заметите отверстия, приложите их к уголкам и закрепите болтами с гайками.

Чтобы двигатель не сломался из-за непогоды, изготовьте кожух из автомобильной камеры. Предусмотрите отверстия по бокам, чтобы не было перегрева.

Осталось подключить мотор к сети напряжения и проверить работу самодельной бетономешалки. Удобство такой конструкции в том, что лесенка наклоняется по типу качели. Поэтому готовый раствор можно с легкость вылить, наклонив бак.

Зная, как сделать бетономешалку из подручных средств, можно хорошо сэкономить и обзавестись собственной техникой. Действуйте последовательно, и все получится.

Для чего нужны бетономешалки?

Если финансовых ограничений не предвидится, готовый раствор можно приобрести. Однако итоговые объемы могут отличаться от запланированных, а бетонный раствор без перемешивания обладает свойством «схватываться». Безусловно, самым простым представляется замешивание бетона на любой ровной площадке лопатой совкового типа. Однако в одиночку таким способом можно приготовить не очень много жидкой цементной смеси, качество готового продукта не всегда отвечает требованиям, а затраты времени несопоставимы с трудовыми вложениями. Оптимизации процесса служат механизированные устройства – бетономешалки.

Заключение

Достоинство самодельной бетономешалки заключается в том, что при необходимости частичного слива бетона необходимо просто взяться за противоположный конец «качелей», на котором располагается двигатель от стиральной машины, и приподнять его на нужный уровень. Бетономешалка опустится, бетон вытечет в нужное место.

Недостаток всей конструкции бетономешалки заключается в том, что для придания бочке необходимого угла, под нее придется подкладывать специальный опорный элемент, изготовленный в Т-образной форме. Однако, бетономешалка, изготовленная своими силами из старой стиральной машины, оказывается вполне рабочим агрегатом.

Кроме этого из б/у стиральной машины так же можно сконструировать:

  • газонокосилку,
  • траворезку,
  • электровелосипед,
  • медогонку,
  • гончарный круг,
  • дровокол,
  • фрезер,
  • насос для полива,
  • токарный станок,
  • соковыжималку,
  • циркулярку
  • и многое другое.
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
