Устройство буронабивных свай – технологии, виды и характеристики

Изготовление свай

Пока не упоминалось еще одно несомненное достоинство буронабивных свай – универсальность технологии.

Она заключается в том, что ее можно одинаково успешно применять как на крупных промышленных объектах – с использованием серьезной буровой и прочей техники, так и при строительстве небольших частных домов, большую часть работ выполняя при этом вручную с минимальным привлечением машин и механизмов.

Один из примеров выполнения работ на небольшом объекте с привлечением ямобура показан на видео:

https://youtube.com/watch?v=EC66CmFX9oo

Расчет буронабивных свай и их несущая способность

При использовании технологии на серьезных крупных объектах все необходимые параметры закладываются при проектировании, обязательно выполняемом в таком случае. Несущая способность свай, изготавливаемых механизированным способом, достигает 200-400 тонн, порой доходя до показателя 600 тонн на одну сваю.

При частном строительстве обычная несущая способность сваи редко превосходит 10 тонн.

Диаметры свай

В соответствии с потребностями объекта меняется и диаметр используемых свай. Например, при частном домостроении применяются буронабивные сваи следующих диаметров и несущей способности:

Диаметр сваи, мНесущая способность, тОбъем бетона, куб. м
0,407,5360,2512
0,304,2420,1414
0,252,9460,0982
0,201,8840,0628
0,151,0620,0354

Каркасы и бетон для буронабивных свай. В случае применения технологии на крупных объектах используются сваи гораздо больших диаметров и значительно большей длины. Конкретные необходимые параметры берутся из проектно-сметной документации на объект.

При возведении частных домов для изготовления буронабивных свай рекомендуется использовать бетон класса В22,5 (ближайший аналог по марке – М300), в небольших зданиях и сооружениях допускается  В20 и В15 (соответственно, М250 и М200). От качества материала во многом зависит качество получаемой буронабивной сваи.

Обязательным составным элементом любой буронабивной сваи является находящийся в ней сварной пространственный арматурный каркас. По требованиям СНиП он должен представлять собой продольную арматуру, равномерно распределенную по всей окружности сваи. Минимальное количество арматурных стержней – 6, каждый диаметром 18 или более мм. Используется сталь класса АIII.

Данные требования являются обязательными при строительстве крупных объектов. При возведении фундамента для частного дома или бани требования менее строгие. В большинстве случаев используются 4-6 стержней арматуры диаметром 10-12 мм, перевязанных между собой или готовые треугольные металлические каркасы.

Расчёт цены

Стоимость работ необходимо просчитывать в каждом случае отдельно. Множество нюансов при расчете могут повлиять на цену различную сторону. Основные параметры, влияют на затраты следующим образом: все зависит от требуемой глубины конструкции, ее диаметра, типа грунта, на котором проводятся работы типа выбранной технологии и количества применяемой техники, применяемой для устройства буронабивных свай.

Для определения стоимости необходим расчет буронабивных свай согласно предварительным геологическим изысканиям и требованиям к фундаменту по прочности и другим параметрам.

Положительные стороны фундамента из винтовых свай

  • не понадобится вынимать грунт и создавать котлован, что требует не только финансов, но и свободного времени;
  • работы выполняются с высокой скоростью (скважина бурится при помощи современного оборудования);
  • доступность;
  • на участке не будет видоизменен ландшафт;
  • если территория сложена из малосвязного грунта и имеет низкую несущую способность – на ней при помощи описываемой технологии можно возвести надежную опору;
  • сваи могут быть установлены в любое время года;
  • даже если на участке имеется сильный уклон – это не будет ограничением для строительства;
  • постройка дает минимальную усадку;
  • слабая порода в процессе монтажа свай получает дополнительное армирование;
  • если будут грамотно рассчитаны основания, то достигается высокий уровень надежности;
  • оптимально подходит для заболоченной территории, участка с «плывунами» и высокоуровневыми грунтовыми водами.

Современный рынок может предложить потребителю не только винтовые металлические сваи, но и буронабивные элементы, которые изготавливаются из железобетона. Каждый вариант находит применение при определенном типе строительства.

Сравните наши цены на буровые работы с теми, что предлагают конкуренты и сделайте выводы!

Какие сваи лучше – винтовые или буронабивные? Рассмотрим этот вопрос ниже.

Буронабивные или винтовые сваи — какие выбрать для фундамента

Наряду с буронабивными сваями, при строительстве малоэтажных жилых домов широко используются винтовые металлические сваи.

Они представляют собой полый или сплошной стальной стержень с острым наконечником и спиральными лопастями, которые вкручиваются в землю.

Размер свай может быть различным, но наиболее популярными считаются изделия диаметром ствола 108 мм, при толщине стенки более 4 мм.

Главным достоинством таких конструкций является высокая скорость монтажа и отсутствие мокрых процессов.

Винтовые сваи можно возводить в любое время года, в отличие от монолитных, требующих прогрева и утепления при заливке зимой. Кроме того, монтировать ростверк можно сразу после ввинчивания свай.

К существенным недостаткам винтовых свай относится коррозия металла. Срок службы фундаментов, и соответственно всего строения, составляет не более 50 лет.

К другим недостаткам относится:

  • воздействие коррозии;
  • высокая стоимость изделий;
  • низкая несущая способность;
  • небольшая площадь опоры;
  • невозможность монтажа винтовых свай на скальных грунтах.

Противостоять ржавлению поможет оцинковка или окрашивание металла.

Для монтажа связующего ростверка винтовых свай фундамента обычно используют деревянный брус.

В перечень работ по устройству деревянного ростверка входит:

  1. устройство обвязки свай из стального уголка или швеллера;
  2. пропитка бруса антисептиками и антипиренами для предотвращения развития плесени и повышения огнестойкости;
  3. установка и фиксация балок на металлической обвязке свай;
  4. Укладка поперечных брусьев и крепление их к нижнему контуру.

При выборе вида свай под фундамент стоит учитывать тип постройки, сроки монтажа и другие особенности объекта.

Буронабивные и винтовые сваи.

Таблица 1. Сравнительные характеристики буронабивных и винтовых свай.

Глава VI. БУРОНАБИВНЫЕ СВАИ. СТЕНЫ В ГРУНТЕ

§ VI.1. ТЕХНОЛОГИЯ УСТРОЙСТВА БУРОНАБИВНЫХ СВАЙ

VI.1.1. Общие сведения

В СССР фундаменты на буронабивных сваях применялись до недавнего времени в основном в мостостроении и портовом строительстве, однако в последние годы они получают все более широкое распространение в промышленном и гражданском строительстве.

В соответствии с технологией изготовления выделяются три основные группы (типа) буронабивных свай:

  • – устраиваемых в сухих и маловлажных связных грунтах, не требующих специальных мероприятий по креплению стенок скважин;
  • – изготовляемых в несвязных, слабых и обводненных грунтах, стенки скважин которых удерживаются от обрушения избыточным давлением воды или глинистым раствором;
  • – сооружаемых в аналогичных грунтовых условиях с креплением стенок при помощи обсадных труб (неизвлекаемых или инвентарных).

VI.1.2. Технология изготовления буронабивных свай в связных сухих и маловлажных грунтах

В сухих и маловлажных грунтах, например лессовых, буронабивные сваи устраиваются при помощи буровых агрегатов, снабженных рабочими органами, действующими по принципу вращательного бурения (шнековая колонна или ковшевой бур), разбуривающими в грунте скважину необходимого диаметра и глубины в зависимости от требований проекта и применяемого оборудования. Устье скважины обсаживается для предотвращения обрушения грунта металлическим патрубком. Бурение производится с периодической выдачей грунта на поверхность в отвал, с последующей погрузкой его в автотранспорт.

После достижения забоя скважины проектной отметки в необходимых случаях в нижней части или по длине скважины устраиваются уширения разбуриванием полости при помощи специального приспособления — уширителя. По окончании бурения скважина освидетельствуется, и после ее приемки в необходимых случаях в нее устанавливается арматурный каркас и производится бетонирование.

По окончании бетонирования скважины голова сваи формуется в специальном инвентарном кондукторе.

Наиболее часто по этой технологии изготовляются буронабивные сваи диаметром 400, 500, 600, 1000 и 1200 мм и длиной до 30 м. Буронабивные сваи этого типа нашли широкое применение в промышленном и гражданском строительстве .

Егоров А.И., Рогачевскии Л.И. Применение буровых свай большого диаметра в промышленном и гражданском строительстве. Основания и фундаменты. V сборник КИСИ

Схема изготовления буронабивных свай по описанной технологии приведена на рис. VI-1.

Рис. VI-1. Технологическая схема устройства буронабивных свай без применения обсадных трубVI.1.3. Технология изготовления буронабивных свай с креплением стенок скважин от обрушения избыточным давлением воды или глинистым раствором

Указанная технология изготовления буронабивных свай используется при устройстве их в неустойчивых обводненных грунтах.

Бурение скважины осуществляется вращательным способом, однако в случае необходимости проходки скальных включений и прослоек могут быть применены сменные рабочие органы ударного типа (грейферы, долота). Стенки скважины в этом случае удерживаются от обрушения глинистым раствором или избыточным давлением столба воды в скважине. Массовое устройство буронабивных свай связано с необходимостью готовить и транспортировать большие объемы глинистого раствора, а затем либо восстанавливать, либо удалять со строительной площадки использованный раствор. Это создает определенные затруднения в проведении работ в зимних условиях, кроме того, при устройстве буронабивных свай с применением глинистого раствора затруднен контроль качества бурения скважин.

Принцип крепления стенок скважин избыточным давлением столба воды, залитой в скважину выше уровня грунтовых вод, состоит в том, что избыточный напор создает гидродинамический поток воды из скважины в окружающий грунт. При этом возникают силы, препятствующие обрушению и оплыванию стенок скважины. Необходимым условием производства работ этим методом является превышение уровнем воды в скважине уровня грунтовых вод. Величина превышения должна быть, как правило, не менее 3 м.

Описанный метод крепления стенок скважин от обрушения наиболее прост, однако является менее надежным, сложен в зимних условиях, требует безукоризненной организации работ.

По окончании бурения скважин и зачистки забоя в нее устанавливается арматурный каркас и скважина бетонируется. Бетонирование осуществляется методом вертикально перемещающейся трубы (ВПТ). При бетонировании под водой применяют бетонолитные трубы с герметичными быстроразъемными стыками.

Бетонирование и формование головы свай производится так же, как и бетонирование свай в сухих грунтах.

Какую длину свай выбрать

Отдельно следует отметить, что план фундамента также определяет требования к сваям. Здесь может быть предусмотрено несколько рядов свай, или неравномерное распределение нагрузки – в таких случаях применяются опоры различного размера.

Длина винтовых свай

Винтовые сваи разной длины обладают различными характеристиками и закладываются только после расчета и утверждения архитектором. Нет нужды делать длинные прутья, если это не принципиально для проекта.

Общие рекомендации по выбору длины винтовой сваи:

РегионДлина сваи (Глубина залегания плотного грунта + Глубина промерзания грунта + Высота цоколя + Участок расположения монтажного отверстия)Центральный регион (Москва, Пенза, Санкт-Петербург и т. д.)0,2 + 1,8(твёрдый слой почвы) + 0,5 + 0,1 = 2,6 м (2600 мм)Урало-Поволжье (Екатеринбург, Ижевск, Йошкар-Ола, Казань, Киров, Магнитогорск, Набережные Челны, Нижний Новгород, Нижний Тагил, Оренбург, Пермь, Саратов, Уфа, Челябинск и т.

д.)0,2 + 1,8(твёрдый слой почвы и глубина промерзания) + 0,5 + 0,1 = 2,6 м (2600 мм)Западная Сибирь (Барнаул, Кемерово, Красноярск, Новокузнецк, Омск, Новосибирск, Томск, Тюмень и т. д.)0,2 + 2,3(глубина промерзания) + 0,5 + 0,1 = 3,1 м (3100 мм)Восточная Сибирь (Иркутск и т. д.)0,2 + 2,8(глубина промерзания) + 0,5 + 0,1 = 3,6 м (3600 мм)

Длина сваи зависит от грунтов

Винтовой фундамент служит отличным решением с точки зрения экономии времени и денег, а также по показателям качества итогового результата. Кроме того, монтаж такого типа основания прост и не вызывает затруднений у строителей. В некоторых случаях, застройщик может выполнить установку своими силами (частное домостроение).

Свайный фундамент

Низкая несущая способность или водонасыщенность грунта являются одной из самых главных проблем, возникающих при строительстве любого здания. Слабые почвы не могут выдержать массы постройки, в результате чего оно начинает неизбежно проседать.

Если проседание происходит неравномерно, это неизбежно приводит к деформации и последующему разрушению здания. То же самое может произойти и при выдавливании фундамента силами сезонного пучения. Избежать подобных неприятностей позволяет свайный фундамент, разработанный для возведения построек на просадочных грунтах.

Плюсы фундамента на буронабивных сваях

Фундаментное основание из таких свай обладает следующими преимуществами:

  • Универсален. Подходит почти для любого грунта, кроме совсем каменистого.
  • Неровность участка или его близость к воде вовсе не препятствие для свайного фундамента. Уровень строения всё равно задают непосредственно расположением несущих опорных элементов.
  • Экономичен. Денег на постройку такого фундамента расходуется гораздо меньше, по сравнению с другими типами.
  • Работы можно проводить в любое время года, сроки установки — достаточно быстрые.
  • Не нужно использовать спецтехнику, можно построить такой фундамент своими силами, что ещё раз говорит о его бюджетности.
  • Свайный фундамент не требует масштабных земляных работ, поэтому лишнее повреждение окружающего ландшафтного дизайна исключено.
  • Подобные фундаменты устойчивы к вертикальному движению грунтом, поскольку их основание располагается ниже точки промерзания.
  • Высокая несущая способность. Фундамент держит весовую нагрузку даже от тяжёлого здания. Обязательное условие — гидроизоляция между ленточным элементом и стенами постройки. Так можно уберечь от разрушения разные по свойствам материалы.

Недостатки основания из свай

  • Слабая теплоизоляция пола. Возможно попадание в дом сквозняков и прохлада. Рекомендуют обустраивать на первых этажах домов с таким фундаментом теплые полы.
  • Нет возможности оборудовать в доме подвал. Но если такой фундамент, например у бани, то там подвал ни к чему.
  • Расход бетона больше, по сравнению с забивными сваями. Поскольку нет уплотнения грунта около сваи в процессе ее изготовления.
  • Изготовление свай сложно контролировать.

Технологии устройства

Вся последовательность обустройства достаточно проста: • Сначала при помощи специального бурового оборудования в грунте делают скважину, которая будет иметь необходимую ширину и глубины; • Теперь необходимо в образовавшуюся полость опустить обсадную трубу, ее освобождают от ненужной земли; • В трубу фиксируют арматурный каркас, связанный заранее; • Трубу заполняют бетонной смесью; • Остается только извлечь трубы из скважины. Эта последовательность излагает только основную суть, но конечно, такой фундамент на буронабивных сваях имеет свои особенности.


Схема монтажа с уширением

 C обсадной трубой

При использовании буронабивных свай можно использовать обсадные трубы, которые имеют различные размеры и формы. По международным стандартам обсадные трубы могут иметь сечение 620-2500 миллиметров по внешнему краю и 640-2580 миллиметров по внутреннему. Причем трубы могут быть весьма протяженные, поэтому их необходимо правильно фиксировать о грунт. Обсадные трубы представляют собой трубы, которые не дают осыпаться грунту при заливки бетонной смесью. Такие трубы также используют для производства газовых, нефтяных, водных или других скважин. Чтобы добиться большой протяженности скважины применяют отдельные секции труб, которые скрепляются между собой при помощи электродуговой сварки или специальных стыков-зажимов. Но общая длина трубы не может быть более 30 метров. Обсадная труба удаляется после выполнения фундаментных работ. Но в некоторых случаях, проект может предусматривать не вынимать обсадные трубы.


Обсадные трубы для бурения под сваи

Впоследствии такие трубы будут закрывать саму сваю от проникновения грунтовых вод и являться дополнительным защитным слоем. Такие конструкции используют в областях с глинистыми грунтами, на супесях, песках, там, где грунтовые воды могут разрушить или помешать правильному твердению бетонной массы еще на стадии отвердевания раствора. Такие мероприятия необходимо предусматривать еще на этапе выполнения проекта. Бурение скважин для обсадных труб можно проводить вращательным или ударным способами.


Бурение с применением обсадной трубы

Вращательный способ бурения предполагает непосредственное ввинчивание специального оборудования для бурения скважин и последовательное наращивание протяженности. При ударном способе, оборудование забивается в грунт и извлекается вместе с грунтом. Обсадные трубы могут погружаться в скважину разными способами. Самым простым является забивка труб при помощи специальных инструментов. Также можно использовать специальное оборудование для вибропогружения отдельных секций трубы. Можно применять буровое оборудование.


Установка арматурного каркаса в скважину

Свайный фундамент: особенности, плюсы и минусы, виды свай, этапы монтажа, утепление и отделка

Отправим материал на почту

История применения свайных фундаментов берет свое начало задолго до начала нашей эры. Археологи находили следы их использования в раскопках, проводимых в ряде стран, в слоях почвы, датированных 500-700 гг до н.э. Но настоящий расцвет этой технологии начался с 1828 года, когда русский военный инженер Маслов сконструировал механический копер для забивания свай. Еще через несколько лет – в 1833 году – английский инженер Александр Митчелл запатентовал винтовые сваи.

Изначально такой тип основания использовался только для регионов со сложными климатическими условиями или подвижными грунтами. Однако относительная простота монтажа и цены на свайный фундамент сделали эту технологию популярной в частном загородном строительстве, особенно при возведении каркасных и им подобных легких домов. Свайный фундамент доступнее традиционного ленточного основания, гарантирует такой же показатель прочности и надежности, а в некоторых случаях – даже превосходят его.

Монтаж буронабивных свай

Строительство свайного фундамента позволяет исключить земельные работы, что значительно ускоряет строительство. Применяются при строительстве промышленных и гражданских объектов, не подходят для построек, в которых планируется возводить под домом подвал. О том, как происходит монтаж свай, смотрите в этом видео:

Представляет собой сваи, погруженные в грунт и объединенные между собой бетонными балками или плитой.

Технология устройства буронабивных опор


Согласно СНиПа 2.02.03-85 применяются следующие методы устройства буронабивных опор:

  • буроинъекционное строительство основано на методе нагнетания мелкодисперсного бетона в заранее подготовленную скважину. Инъекционным способом устанавливаются сваи диаметром до 250 мм.
  • обустройство свай диаметром более 800 мм основывается на принципе погружения сердечника в шахту, частично заполненную раствором из цемента и песка;
  • сплошное бетонирование скважины с расширением нижней части;
  • погружение с использованием вибрационного сердечника, полой обсадной трубы с наваренной пяткой в виде конуса и набивания ее бетоном;
  • сплошное бетонирование производится как с использованием опалубки, так и без нее. В случае использования опалубки извлекается по окончанию работ.

Этапы монтажа буронабивных опор


Перед бурением сделайте разметку расположения свай Установка буронабивных свай происходит в следующей последовательности:

  1. Согласно проекту отмечаются места расположения свай.
  2. Бурится скважина по технологии: первые 1500-2000 мм почвы выбирается буровой насадкой, далее бурение проводится с использованием шнека.
  3. На дно будущей сваи насыпают слой песка толщиной 300-400 мм, песчаная подушка способствует повышению несущих свойств.
  4. Затем, используя кран, в скважину вводят металлический арматурный каркас. Он изготавливается из вертикальных прутьев диаметром 1-1,6 см с горизонтальной обвязкой.
  5. Скважина заполняется бетоном, вследствие чего обсадная труба по мере наполнения раствором поднимается к поверхности. Беспрерывно вводится раствор бетона до полного заполнения скважины.
  6. Обсадная труба удаляется, формируется голова сваи. О том, как бетонируют буронабивные сваи с рубероидной рубашкой смотрите в этом видео:

Чаще всего сваи монтируют через одну рядом стоящую опору, каждую из которых обустраивают только после того, как предыдущая затвердела на 25%.

Этапы монтажа опор с использованием раскатчика


Раскатчик устанавливают на нижний край бура Возведение буронабивных свай с помощью раскатчика относится к нетипичным элементам строительства фундамента, которое осуществляется в следующей последовательности:

  1. На нижний край бура устанавливают раскатчик, являющийся аналогом воронки, выполненной в форме конуса. Раскатчик опускается на необходимую глубину, затем приступают к обустройству скважины методом вдавливания почвы в стенки скважины.
  2. Когда отверстие под сваю готово, вал вынимается, а раскатчик остается внутри и служит пятой будущей опоры.
  3. Погружаются трубы, которые выполняют функцию опалубки.
  4. В них устанавливают металлический каркас, выполненный в форме цилиндра.
  5. Полость заливается бетонным раствором.

Монтаж свай с применением полого шнека


Полый шнек Обустройство опор с использованием полого шнека предполагает сборку надежной конструкции любой необходимой глубины залегания опоры. Этапы устройства свай:

  1. Полый бур с рабочего торца закрывается забурником, с помощью него в грунте бурится отверстие под опору. До необходимой длины бур наращивается с помощью специальных вставок.
  2. Когда бур достигает проектной глубины, начинается подача бетона. Буровую установку включают на реверс, по мере наполнения скважины бетоном бур выкручивается, поднимаясь на поверхность.
  3. С помощью вибровдавливателя в свежий бетонный раствор погружают стальной каркас.

Технологии буронабивных свай

Длительное применение технологии буронабивных свай, дало различные направления ее развитию. Сегодня различают следующие основные способы создания буронабивных конструкций:

Технология Fundex

Используется в сейсмически неустойчивых районах. Тело сваи имеет постоянный диаметр, а в основании уширяется. Глубина конструкции может быть 45 метров и больше. Применяются для возведения объектов особой (повышенной) опасности, в военном строительстве. Чугунный наконечник раскатчика грунта остается в качестве опорной пяты конструкции. Грунт при бурении скважины не вынимают – его уплотняют от оси сваи к ее краям. Технология – безударная, что позволяет сохранить прочностные качества неплотного грунта.

Технология Double Rotary

Сочетает в себе две технологии: технологию полного шнека с одновременным вращением обсадных труб. Технология позволяет безопасно строить в пределах других объектов в городских условиях, на сыпучем грунте.

Технология CSP (буросекущие сваи)

Для устройства свайной конструкции использует установки с двойным вращателем с чередованием армирования свай. Сначала устанавливаются конструкции без каркаса, а после между ними разбуривается грунт с усечением готовых бетонных свай. В эти скважины уже заливаются бетонные столбы с предварительным армированием. Используется как способ установки фундаментной стены для котлованов с сыпучим грунтом, сильно обводненных участков.

Технология CFA

Метод выбуривания с заполнение сваи бетонным раствором от ее пяты, каркас бетонной колонны погружается в скважину после ее заполнения раствором.

Технология установки буронабивных свай под обсадной трубой с келли-штангой («casing»)

Напоминает технологию Double Rotary, но имеет ряд отличий. Обсадная труба подается секциями с опережением бурения шнеком с телескопической штангой Келли, которая раздвигается при углублении скважины. Когда скважина готова, в нее устанавливают каркас и при заливке постепенно извлекается с помощью той же келли-штанги.

Технология устройства буронабивных свай вибрационным способом

Один из способов создания данной конструкции на сыпучих неплотных грунтах путем передачи вибраций на обсадную трубу.

Важные моменты в строительстве фундамента на буронабивных сваях

Выбор сваи. Сваи для буронабивного фундамента можно сделать своими руками, но для экономии времени, лучше использовать уже готовые. При выборе стоит отдать предпочтение прочным сваям с антикоррозийным покрытием. Это даст наибольшие гарантии долговечности конструкции. Такой фундамент, изготовленный из качественных материалов свободно простоит около ста лет. Обустройство подушки. При строительстве, которое будет вестись на буронабивном виде фундамента невозможно обеспечить необходимую прочность конструкции без подушки. Ее делают из песка, щебня или бетонной смеси, главное — ее наличие. Материал хорошо утрамбовывается, а скважина заполняется в соответствии с технологическими требованиями. Установка свай. Когда определено необходимое количество, то стоит задуматься о длине сваи, как правило, минимальная длина составляет от 1,5м. Также свая должна входить в грунт на глубину, до которой не доходит промерзание в зимний период, оптимальным считается превышение данной отметки на 15-20 см. параметры глубины грунта, который промерзает можно узнать обратившись к специалистам, которые также могут провести предварительный анализ грунта и его несущие способности, что станет к стати при выборе материала свай.

По завершению установки свай одна их сторона должна подниматься на поверхностью на 40-50 см. Эти отрезки должны быть забетонированы и обработать рубероидом.

Изоляция свай от воды. Перед заливкой цемента полость скважин нужно изолировать, это необходимо для того, чтоб влага с цемента не уходила в грунт. Гидроизоляцию можно выполнить из плотной пленки или других подручных материалов, которые не пропускают воду. Но, стоит понимать, что изоляция пленкой подходит только для грунтов, которые не обладают сыпучими свойствами.

Бетон для заливки скважин. Для этих целей хорошо подойдет быстросхватывающийся бетонный раствор. При заливке его можно использовать слоями, чередуя с камнем, щебнем или разбитыми кирпичами. Главное условие, которое необходимо соблюдать — плотная кладка и подача бетона под определенным давлением. Для того, чтоб дополнительно уплотнить бетонную заливку можно воспользоваться специальным буром, создающим небольшие вибрации. Под действием вибрации бетон ложится более плотно и вероятность образования пустых карманов максимально минимизируется.

После полного застывания бетона необходимо сделать ростверк на основании фундамента. Это обеспечит постройке дополнительную прочность и отлично справится с функцией равномерного распределения нагрузки на сваи.

Выполнить работы по самостоятельному монтажу фундамента на буронабивных сваях не сложно, для гарантии качества выполненных работ нужно четко соблюдать технологии использования и монтажа строительных материалов.

Виды свай

Основное назначение свай — воспринимать на себя нагрузку от строения и передавать ее на грунт.

Они представляют из себя длинные стержни из различных материалов, которые устанавливаются в землю. Сваи классифицируются по следующим признакам:

Существуют деревянные, бетонные, железобетонные и металлические сваи.

Сваи бывают винтовые, забивные, буронабивные, вибро погружаемые, вдавливаемые.

По взаимодействию с грунтом

Сваи могут передавать нагрузку на скальный грунт напрямую – тогда их называют сваи-стойки, либо же с помощью силы трения распределять вес здания – это делают висячие сваи.

По способу устройства (способы погружения)

  • забивные — самый отработанный с точки зрения технологии и наиболее широко распространенный в России; сюда же можно отнести забивку свай с использованием метода лидерного бурения. Эти сваи погружаются в грунт с использованием специального оборудования – пневматических молотов. Сначала проводятся расчеты по глубине погружения стержня, силе удара и времени работы. После этого она устанавливается перпендикулярно поверхности грунта и погружается в землю посредством ударов по ней.
  • Буронабивные сваи изготовляемые на заводе или на самой площадке и погружаемые в грунт устанавливаются по схожему с набивными сваями принципу, однако разница в том, что скважина заполняется бетонным раствором одновременно с ее разработкой. После того, как выемка заполнена, туда помещается арматурный каркас. Главное преимущество этого типа свай – высокая скорость изготовления.
  • погружаемые методом ввинчивания  отличаются типом наконечника (литые и сварные) и некоторыми конструктивными особенностями для применения на разных грунтах
  • буро-набивные (устраиваемые прямо в грунте  в заранее пробуренной скважине) организуются при помощи бурения на нужном месте глубокой выемки, погружения в нее арматурного каркаса и последующего нагнетания бетона в получившуюся конструкцию. Чаще всего имеют цилиндрическую форму.
  • вибро погружаемые —  использующие свойство грунта изменять свою структуру при вибрационном воздействии; устанавливается при помощи воздействия вибрации на почву и грунт. Под таким воздействием он изменяет свою структуру, и конструкция медленно погружается вниз. Требует специфического и недешевого оборудования
  • вдавливаемые — способ, разработан для погружения свай рядом с эксплуатируемыми строениями; при этом исключено вибрационное влияние на их фундаменты. Используются в местах, где вибрация почвы может нарушить целостность фундаментов других зданий. Технология установки этих стержней подразумевает их вдавливание в почву при помощи специального оборудования, при этом воздействие вибрации на землю нивелируется.
  • комбинированный способ

По материалам изготовления сваи делятся на:

  • железобетонные,
  • деревянные,
  • бетонные,
  • стальные,
  • комбинированные

Возможные конструкции свай (виды и типы)

  • квадратные,
  • трубчатые,
  • прямоугольные
  • многоугольные,
  • с уширением и без него,
  • цельные и составные,
  • призматические
  • конические,
  • сплошного сечения
  • пустотелые,
  • винтовые
  • сваи-колонны

Основные конструкции железобетонных свай:

 Применение каждого типа сваи выбирается в соответствии с грунтами и проектной документацией.

Чаще всего они имеют прямоугольное и квадратное сечение. Кроме того, иногда внутри них есть полость в форме цилиндра. Их главное отличие в том, что монолитная свая цельная и имеет неизменимую длину.

Данный тип свай отличается возможностью собирать из нескольких небольших свай одну длинную. Они представляют из себя блочные железобетонные конструкции, которые соединяются между собой.

По характеру службы  (передача нагрузки на основание)

  • сваи-стойки (передают нагрузку  концами на твердый   несжимаемый грунт),
  • висячие сваи (передающие нагрузку за счет трения грунта по боковой поверхности сваи)

Наша компания осуществляет погружение свай методом забивки, включая и способ с использованием лидерного бурения скважин под сваи.

Этот метод позволяет снизить не только уровень воздействия вибрации на соседние здания до безопасного, но и значительно облегчить процесс забивки, помимо этого лидерное бурение повышает точность погружения свай.

При проведении работ мы используем высокопроизводительную технику:

КГ-12МУзнать ценуУСАУзнать ценуБМ-811Узнать цену

sdfsdfsdf

Расчет свайного фундамента

При проектировании свайного фундамента обязательно выполняется его расчет на предполагаемые нагрузки. Для этого необходимо знать вес всего здания, почвенный состав основания и его несущую способность на глубину хотя бы до 4 метров. Если основание состоит из слабого грунта, то желательно пройти его до более прочного слоя грунта. В случае, если сваи не достигают прочного слоя, они называются висячими, если доходят до него, – сваями-стойками. По принятому диаметру сваи, и ее длине определяется ее несущая способность в данном грунте.

При проектировании свайного фундамента обязательно выполняется расчет на предполагаемые нагрузки.

Далее, зная общую нагрузку на грунт и несущую способность одной сваи, можно найти количество свай для данного дома. Сваи устанавливаются под несущими стенами с шагом не менее 2 м. Сверху свай устраивается железобетонный ростверк, который может быть как малозаглубленным, так и полностью возвышающимся над землей.

Описание и применение

Технология буронабивного фундамента из свай со связывающим ростверком, описывается в строительных правилах СП 50-102-2003. Несколько основных методик устройства буронабивных фундаментов:

  • Использование непрерывного шнека (НПШ) с одновременной подачей бетонной смеси снизу вверх скважины через технологический клапан.
  • Защита от разрушения стенок отверстия в грунте путем создания противодавления бетонитового раствора.
  • Применение обсадных труб погружаемых и извлекаемых вибропогружателями или «дрейтеллером» (вращающим погружателем).

По каждой из технологий бетон подается в скважину, с заранее установленным в ней армированием и схватывается непосредственно в грунте. На сыпучих, подвижных, влажных грунтах, при частном строительстве, обязательно применяются обсадные трубы, удерживающие бетон в скважине. После затвердевания бетонной смеси, трубы аккуратно извлекаются или оставляются в качестве несъемной опалубки.

Буронабивные сваи применяются, когда затруднено использование других типов свайных фундаментов:

  • в городе, где шум при забивке может оказать негативное влияние на окружающих жильцов;
  • на заболоченных, слабых грунтах, кода требуется добраться до жестких слоев;
  • при возведении сооружений на площадках с крутым уклоном;
  • в промышленном строительстве.

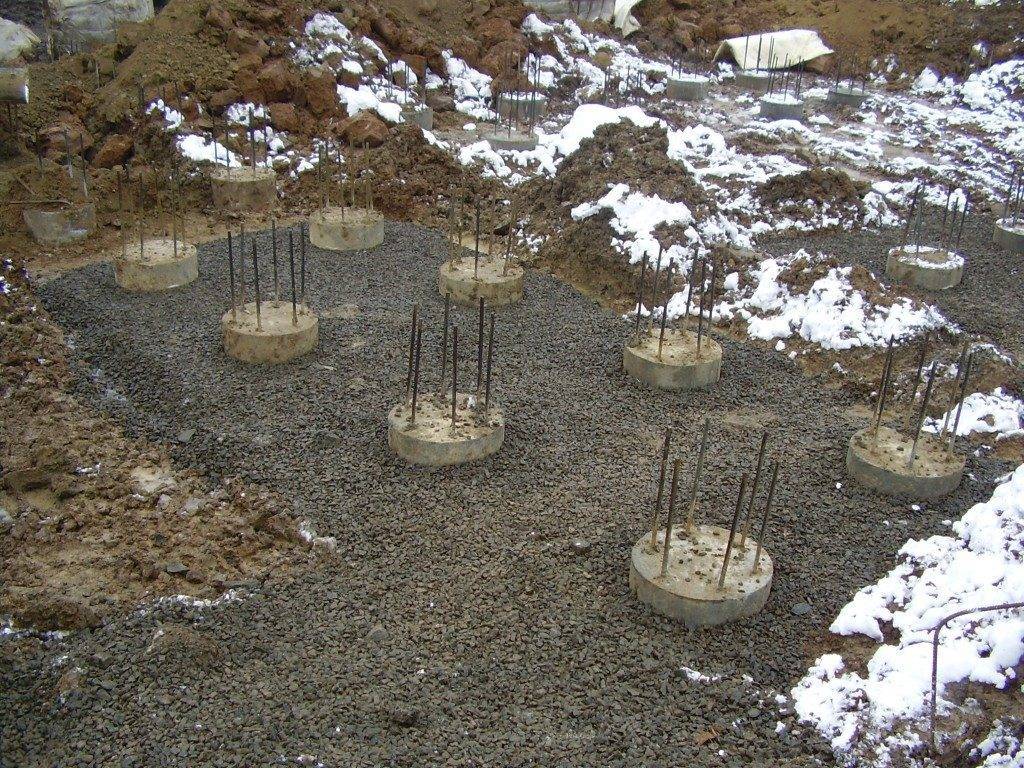

Буронабивной фундамент обязательно делается с ростверком, представляющим собой раму из армированного бетонного монолита, соединяющую оголовки свай. Это делается для равномерного распределения давления на каждый элемент основания. Получается прочный ленточный фундамент с буронабивными сваями, который может применяться на сложных грунтах.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
