Оптимальный выбор радиаторов отопления для квартиры

Установка батарей отопления: что, как и зачем

Установка батарей отопления своими руками – это вполне осуществимая операция в домашних условиях. Благодаря замене отопительных приборов на более новые, можно добиться более качественного обогрева помещений. Именно от качества батарей зависит эффективность всей системы отопления.

В этой статье мы рассмотрим, как правильно установить батареи отопления в своем доме быстро и надежно.

Что необходимо для производства работ

Чтобы своими руками самостоятельно произвести монтаж отопительных приборов, нам необходимо:

  • Собрать набор инструментов;
  • Сделать замеры и расчеты;
  • Изучить возможности и правила подключения;
  • Иметь желание и время.

Если вы обладаете желанием, то для вас не будет ничего невозможного. Если у вас есть опыт подобных работ, то вам будет он полезен.

Варианты разводки отопительных приборов

Схема установки батарей отопления может быть следующей:

  • Диагональная. В большинстве случаев применяется при подключении многосекционных отопительных приборов. Отличительной чертой является подключение трубопроводов. Так подача присоединяется в верхнюю футорку с одной стороны радиатора, а обратка присоединяется в нижнюю футорку с другой стороны. В случае последовательного подключения теплоноситель движется под давлением системы отопления. Чтобы удалить воздух устанавливают краны Маевского. Недостаток такой системы выявляется при необходимости ремонта батареи, так как установка батарей центрального отопления таким способом не подразумевает возможность снятия батарей без отключения системы;
  • Нижняя. Этот вид разводки применяют в том случае, когда трубопроводы находятся в полу или под плинтусом. Такой способ является самым приемлемым с точки зрения эстетики. Патрубки обратки и подачи находятся снизу и вертикально направлены в пол;

Правильное подключение

Правила установки батарей отопления являются одинаковыми для всех типов нагревательных элементов, будь то чугунные, биметаллические или алюминиевые радиаторы.

Чтобы обеспечить нормальную циркуляцию воздуха и теплообмен, требуется четкое соблюдение допустимых расстояний:

  • Для необходимой циркуляции воздушных масс нужно сделать расстояние около пяти — десяти сантиметров от верха радиатора до подоконника;
  • Зазор между низом батареи и напольным покрытием должен составлять не меньше десяти сантиметров;
  • Дистанция между стеной и отопительным прибором должна быть не меньше двух сантиметров и не больше пяти. В том случае, если стена будет оборудоваться отражающей теплоизоляцией, то стандартные кронштейны будут короткими. Для установки батареи нужно купить специальные крепления нужной длинны.

Подсчет секций радиатора

Перед тем как установить батареи отопления нужно определиться с необходимым количеством секций. Эту информацию можно узнать при покупке в магазине или же взять к сведенью правило: при высоте комнаты не больше 2,7 метра одна секция способна обогреть два метра квадратных площади. При подсчете округления выполняются в большую сторону.

Устройство алюминиевого радиатора

Конечно, обогреть утепленный коттедж или угловую комнату панельного дома – это разные задачи. Поэтому вы должны понимать, что подсчет секций это индивидуальный процесс, который строится на характеристиках помещения и отопительных элементов, а цена на отопительные приборы в этих двух случаях будет разная.

Инструмент для работы

Установка батареи отопления своими руками возможна при наличии необходимого инструмента.

Набор инструментов состоит из:

Важно! Для зачистки поверхностей, которые будут соединяться, не применяйте напильник или наждак. Это может повлечь за собой плохую герметизацию

Установка батареи

Установить батарею отопления можно придерживаясь следующих шагов:

  • Если выполняется замена старых отопительных приборов на новые, то в начале нужно выполнить демонтаж старых. Для этого нужно слить воду из системы отопления, если вы живете в многоквартирном доме, то вам нужно обратиться в ЖЕК;
  • Выполняется разметка под крепления новых радиаторов;
  • Устанавливается кронштейн и навешивается батарея с регулятором. Установив кронштейн, убедитесь, что он надежно закреплен и выдержит вес батареи, для этого надавите на него всем своим весом;
  • Монтаж запорной арматуры и подключение трубопроводов отопления. При установке запорной арматуры проявите максимум внимания, чтобы резьбовые соединения были надежны.

Заключение

Надеемся, что после прочтения этой статьи вы получили необходимый набор знаний и теперь понимаете, как правильно установить батарею отопления в вашем доме. Соблюдая правила и советы, приведенные в этой статье, вы сделаете процесс установки безопасным и качественным.

Замена радиаторов отопления в квартире

ст. 25 ЖК РФ,РФ № 37от 04.08.1998 года,Радиаторы центрального отопления

Следовательно, перенос или замена отопительных приборов, а также изменение их конфигурации не требует изменений в техническом паспорте, а также не может рассматриваться как переустройство помещения, и, вследствие чего, является нарушением порядка пользования общим имуществом.

Согласование

Собственнику квартиры для начала требуется согласовать:

  • замену первоначальных радиаторов на радиаторы аналогичные;
  • замену батарей на радиаторы другого вида, с возможным изменением конфигурации;
  • перенос батарей.

В первом случае замены батарей на аналогичные радиаторы достаточно будет только уведомить управляющую организацию о предстоящем монтаже.

В последующих необходимо обратиться к помощи специалиста, который и определит возможность установки новых приборов. Экспертиза оплачивается собственником квартиры.

Для выбора и замены отопительных приборов в вашей квартире необходимо разобрать основные этапы работы, а также возможные проблемы, с которыми вы можете столкнуться в процессе труда.

Выбор материала

Биметаллические батареи со стальным сердечником и алюминиевым оребрением имеют 4 важных свойства:

  • высокая механическая прочность, благодаря высокому уровню — 16 атмосфер — рабочего давления и испытательного — до 30 атмосфер;
  • химическая стабильность сердечника имеет возможность образовывать гальваническую пару с медными трубопроводами;
  • высокий КПД;
  • современный вид вполне презентабелен.

Чугунные радиаторыустойчивость к коррозии

Стальные радиаторы могут быть секционными или панельными. Секционные радиаторы по внешнему виду напоминают чугунные батареи. Радиаторы из стали способны выдерживать рабочее давление в 16 атмосфер и также имеют длительный срок службы. Основной недостаток — риск повреждения посредством гидравлического удара или внешнего механического воздействия, вследствие относительно тонкой стали — 1,5 мм.

Алюминиевые радиаторы отличаются малым весом, поэтому монтажом батарей может заниматься один человек. Положительные качества радиаторов заключаются в большом количестве вариантов изделий, которые отличаются по функциональности и форме, а также моментальном реагировании на изменение температуры воды. К недостаткам относится необходимость отвода воздуха и недопустимый контакт теплоносителя с другими металлами. В случае несоблюдения этого правила, радиатор может быть разрушен химическим воздействием.

Рассчитываем количество секций

Для расчета необходимого количества секций можно использовать простой алгоритм: 2 кв. м. площади = 1 секции

Помимо дросселя или термостатической головки, возле каждого радиатора желательно установить:

  • дополнительный вентиль на второй нитке подводки, который полностью отсечет радиатор и позволит в случае необходимость полностью отключить и демонтировать радиатор;
  • вентиль на перемычке, который в закрытом положении будет направлять весь ток воды в стояке через радиатор, в противном — через байпас.

Алюминиевые батареи

Эти радиаторы являются самыми легкими. Выглядят они красиво и легко «вписываются» в практически любой интерьер.

Алюминиевые батареи имеют следующие преимущества:

  • Обладают хорошей теплоотдачей.
  • Мало весят.
  • Имеют низкую инерционность.
  • При сливе теплоносителя не корродируют, а покрываются оксидной пленкой.

Пример установки алюминиевых батарей

Есть у них и недостатки, причем – достаточно существенные. Например, они куда более требовательны к теплоносителю: если это, например, вода, то ее pH должен быть порядка 7-8. Подключение к радиатору нужно выполнять либо при помощи алюминиевых труб, либо –металлопластиковых. Подключение при помощи труб из другого металла приводит к коррозии и даже разрушению самих секций радиатора. К повреждению секций приводит и отсутствие воздухоотводчика.

Слабым местом алюминиевых радиаторов являются резьбовые соединения, которые в случае гидроудара страдают в первую очередь.

Алюминиевые радиаторы подвержены так называемому «завоздушиванию» — воздух образуется в результате протекающих в радиаторе химических процессов, и его нужно время от времени стравливать.

Кроме того, установка батарей отопления из алюминия требует большей аккуратности, это лучше доверить профессионалам.

Сегодня можно приобрести две разновидности радиаторов из алюминия:

  • Стандартный (европейский).
  • Усиленный (выдерживает до 12 атмосфер).

Конвекторные радиаторы

Конвекторные радиаторы

Радиаторы конвекторного типа подключаются к обычной системе отопления. Отличительная особенность совершенно иной способ функционирования.

Панельные, секционные или трубчатые радиаторы отдают тепло в окружающую среду со своей раскаленной поверхности, что позволяет нагреть помещение.

Работа конвекторов устроена иначе. Их  конструкция предусматривает наличие множества тонких воздушных каналов, расположенных между ребрами пластин.

Воздух в комнате  проходит сквозь них, при этом нагревается, становится легче и поднимается вверх, что обеспечивает непрерывное движение и смешение воздуха, т.е. постоянный подогрев

Это позволяет равномерно прогревать помещение, что немаловажно помехой не будет даже наличие  множества предметов интерьера и перегородок

Правильно отдать предпочтение тому или иному виду радиаторов поможет такая характеристика,  как мощность. Рассчитать ее легко: в комнате с высотой потолка в  300 см  и одним окном, для обогрева одного метра квадратного понадобится  100 Вт. Когда в комнате две стены внешние, добавляем еще 20 %. При наличии двух внешних стен и двух окон, прибавляем 30%. При выходе окна на северную сторону — следует накинуть 10%. Немаловажным фактором станет установка радиаторов, ведь какие бы хорошие вы не приобрели батареи, если они установлены неверно — толку от этого все равно ноль.

  • Они легкие, компактные и надежные, т.к. произведены из меди, стали и алюминия — коррозионно-стойких материалов
  • Требуется сравнительно небольшой объем воды в системе.
  • Довольно быстро нагреваются и также быстро остывают
  • Такие радиаторы позволяют нагревать комнаты с высокими потолками
  • Система отопления с конвекторными радиаторами позволяет произвести экономию при покупке оборудования. Т.е. в такой системе используют трубы небольшого диаметра, достаточно малой мощности циркуляционного насоса и сам теплоноситель имеет небольшой объем.
  • Очень простой монтаж, осуществить который можно не имея специальных навыков.
  • Существует огромный выбор вариантов внешнего вида для корпуса конвектора. Что может стать красивым дополнением вашего интерьера. Заменить корпус очень просто и займет это всего лишь несколько минут.
  • Повышенная безопасность, т.е. теплообменник закрыт корпусом полностью.

Все батареи имеют свои недостатки, которые носят функциональный характер. Конвекторный радиатор долговечен, экономичен, безопасен и достаточно красив. Единственный минус — высокая цена, ведь изготавливаются они из качественных и дорогих материалов.

Правильно отдать предпочтение тому или иному виду радиаторов поможет такая характеристика,  как мощность. Рассчитать ее легко: в комнате с высотой потолка в  300 см  и одним окном, для обогрева одного метра квадратного понадобится  100 Вт. Когда в комнате две стены внешние, добавляем еще 20 %. При наличии двух внешних стен и двух окон, прибавляем 30%. При выходе окна на северную сторону — следует накинуть 10%. Немаловажным фактором станет установка радиаторов, ведь какие бы хорошие вы не приобрели батареи, если они установлены неверно — толку от этого все равно ноль.

Существуют определенные правила монтажа радиаторов:

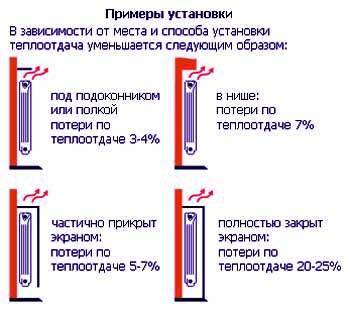

Потеря тепла

  1. батареи размещают обязательно под окнами
  2. длина их должна соответствовать длине окна, либо не менее половины длины
  3. в угловой комнате можно установить дополнительно пару радиаторов вдоль наружной стены
  4. монтировать стояки отопления лучше в углах. Это обеспечит их прогревание и возможность избежать почернения стены и образования плесени
  5. они должны быть всегда доступны.

При выборе радиаторов отопления стоит опираться на технические характеристики радиаторов и самой отопительной системы, а также бюджет. При должном изучении всегда можно найти для себя золотую середину.

Чугунные радиаторы

Первые чугунные радиаторы начали использовать еще в царской России, более 100 лет тому назад. До сих пор в домах советской эпохи можно встретить чугунный радиатор с 50 летним стажем работы.

Если алюминиевые радиаторы быстро нагреваются и быстро остывают, то с чугунными батареями все наоборот. Остаточное число сохранения тепла у чугунного радиатора равно 30%. На остальных, рассмотренных типах радиаторов оно не превышает 15%. Что позволяет существенно снизить затраты на газ для отопления частного дома.

Стойкость к коррозии весьма высока, работоспособность чугунных батарей в старых домах, неоспоримое доказательство их стойкости и надежности.

Если есть сомнения по поводу дизайна, то современный рынок может похвастаться изысканными декоративными решениями, способными украсить интерьер любого дома или квартиры:

Стоимость чугунных радиаторов выше, чем у их алюминиевых и стальных собратьев, но гораздо ниже биметаллических приборов отопления.

Единственный недостаток чугунных батарей это их слишком тяжелый вес.

4 Схемы и стандарты монтажа насосного оборудования своими руками

Установка циркуляционных насосов производится двумя способами. Первая схема подключения агрегата – двухтрубная. Такой способ подключения описывается высоким перепадом температур в системе и переменным расходом теплоносителя. Вторая схема – однотрубная. В этом случае перепад температур в системе отопления будет незначительным, а расход носителя постоянным.

Установленный циркуляционный насос

Подключение насоса своими руками выполняют по инструкции, которая прилагается к агрегату. В ней указывается и порядок монтажа функциональной арматурной цепочки. Перед установкой насоса не забудьте слить из системы всю воду. Нередко возникает необходимость и в ее очистке. В период эксплуатации отопительного котла на внутренних поверхностях труб собирается немало мусора, который ухудшает технические показатели системы.

Специалисты советуют размещать циркуляционную установку перед котлом – на обратке. Делается это для того, чтобы исключить риск закипания отопительной системы открытого типа из-за вакуума, который создается при монтаже насоса на подаче. Кроме того, если вы установите циркуляционный агрегат на обратке, безаварийная его эксплуатация будет существенно увеличена благодаря тому, что он станет функционировать при пониженных температурах.

Сама процедура установки насоса выглядит так:

  1. Делаете обвод (на профессиональном сленге – байпас) на участке, где будет размещаться насос. Диаметр байпаса всегда берется немного меньшим по сравнению с сечением основной трубы.
  2. Монтируете (строго по горизонтали) вал насосного устройства, сверху размещаете клеммную коробку.
  3. Ставите краны (шаровые) с обеих сторон насоса.
  4. Устанавливаете фильтр. Без этого приспособления эксплуатировать оборудование не рекомендуется.
  5. Размещаете автоматический (как вариант – ручной) выпускной клапан над обводной линией. Это устройство позволит вам осуществлять прочистку воздушных пробок, регулярно образующихся в системе.

Далее на участке входа-выхода циркуляционного агрегата ставится арматура (запорная). Для открытой системы отопления дополнительно необходим расширительный бачок (в закрытых комплексах не ставится). Финальный этап монтажных работ – обработка хорошим герметиком всех без исключения узлов соединения различных элементов системы.

Правила монтажа радиаторов

Особенности монтажа отопительного прибора

При выборе места и установке радиаторов, следуйте простым правилам:

  • Разместите батарею под окном.
  • Длина батареи должна быть больше половины длины оконного проема.
  • Если комната угловая, то допускается монтаж нескольких радиаторов вдоль наружной стены.
  • Отопительный стояк разместите в углу, так стены не почернеют.

При выборе радиаторов ориентируйтесь на технические характеристики и стоимость прибора, а так же хорошо зарекомендовавший себя бренд. Так вы подберете оптимальный для вашего дома вариант.

Параметр

Как параметр влияет на выбор радиаторов

Низкое давление

В отопительных системах частных домов теплоносители чаще всего циркулируют под малым давлением. Это вызывает необходимость в дополнительном оснащении системы циркуляционными насосами. Но и дает большое преимущество, уменьшая интенсивность эксплуатации труб и резервуаров радиаторов. А это значительно увеличивает длительность службы данных элементов системы.

Исключение гидравлических ударов

Когда система не подвержена гидроударам, она избавлена от необходимости в установке сверхпрочных батарей. Ведь в данном случае достаточно установки легких конструкций с тонкими стенками, а они обладают высокими характеристиками теплоотдачи.

Коммуникации имеют минимальную протяженность

В отличие от многоэтажки, в частном доме теплоноситель будет проходить минимальный путь от котла до радиатора. Очевидно, что и теплопотери в этом случае снижаются до минимума. Поэтому целесообразно приобретать батареи, которые рассчитаны на эксплуатацию с теплоносителем высокой температуры.

Малый объём теплоносителя, используемый в системе

Малая протяженность коммуникаций дает еще одно преимущество – сравнительно небольшой объем воды, которую нужно залить в систему. Это дает возможность качественно очищать теплоноситель, а значит – обеспечить защиту внутренней поверхности радиатора от воздействия  абразивных частиц. Кроме того, можно произвести частичную замену воды на антифриз либо этиловый спирт.

Стоимость таких добавок может быть весьма высока, но это окупается эффективностью. Во-первых, добавки повышают теплоотдачу. Во-вторых, обеспечивают защиту системы от промерзания, когда котел отключен на длительный срок.

Большая обогреваемая площадь

Количество квадратных метров частного дома, как правило, превышает этот параметр в обычной квартире. А значит, обогревать придется значительные объемы воздуха. Поэтому при выборе оптимальной модели радиатора следует исходить из пропорции «обогрев/затраты» и искать наилучшее соотношение.

Металлические трубы: какой вид лучше использовать

Трубы могут быть выполнены из таких материалов, как:

  • черный металл (сталь);
  • медь;
  • нержавеющая сталь.

Металлические изделия характеризуются высокой прочностью, надежностью и долговечностью.

Черный металл

Как правило, в отоплении применяют черные стальные трубы без покрытия. Оцинкованную сталь использовать бесполезно – при температуре более 70º покрытие внутри не будет держаться (оцинковка применяется на холодном водоснабжении).

Стальные конструкции по способу изготовления бывают электросварными и цельнокатаными (устойчивость к коррозии и прочность у них одинаковая).

Фото 1. Отопительные трубы, изготовленные из чёрного металла. Данный тип изделий не всегда подходит к интерьеру.

Трубы различаются по внутреннему условному диаметру (ДУ). ДУ 15 мм соответствует размеру ½ дюйма, ДУ 20 мм соответствует размеру ¾ дюйма.

Толщина стенок у стальных изделий для отопления должна быть 2,8 мм или 3,2 мм. При покупке нужно выбирать изделия российского производства, изготовленные по ГОСТ, с сертификатом соответствия. На рынке очень много некачественного материала из Китая с неизвестным составом стали и тонкими стенками.

Хорошая стальная труба отопления практически не подвергается коррозии по причине отсутствия кислорода в теплоносителе.

Соединять такие изделия рекомендуется методом газовой или электросварки.

Нержавеющая сталь

Системы отопления, выполненные из нержавеющей стали, отличает высокая прочность, надежность, устойчивость к коррозии, удобство монтажа. Недостатком является высокая стоимость материала, фитингов и специального инструмента.

Трубные конструкции отопления из нержавеющей стали бывают двух видов:

  • жесткие прямые с системами пресс-фитингов;
  • гибкие гофрированные с системами резьбовых или компрессионных фитингов.

При выборе изделий из нержавеющей стали предпочтение следует отдавать жестким прямым трубам с системами пресс-фитингов, которые имеются, например, у VALTEC.

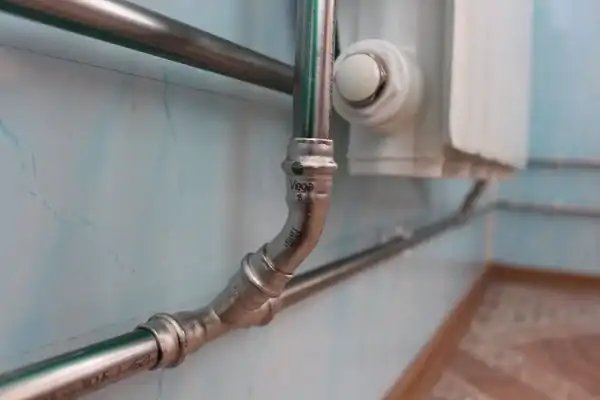

Фото 2. Трубы для систем отопления из нержавеющей стали. Изделия подключены к отопительным радиаторам.

Гибкие гофрированные применять в квартирах не рекомендуется:

  • Профиль конструкции создает повышенное сопротивление для теплоносителя, из-за чего трубы шумят.
  • Они неудобны для скрытой прокладки (необходим доступ к резьбовым фитингам).

Медь

Медные трубопроводы бывают жесткими, в виде прямых отрезков и мягкими, в виде бухты. Для открытой прокладки в системе отопления используют, как правило, жесткую трубу с повышенной толщиной стенки. Мягкая по причине своей кривизны не украшает помещение – ее используют, например, для подачи топлива в котельные частных домов.

Особенности жесткой медной трубы:

  • Большая прочность и температурная стойкость.
  • Эстетичный внешний вид.
  • Высокая теплопроводность – можно использовать в дизайне вместо радиаторов.

Фото 3. Медные трубы для отопления квартиры, подключенные к радиаторам. Считаются одними из наиболее эффективных конструкций.

От «чугунной» классики до современного биметалла: что лучше подобрать?

Чтобы правильно подобрать радиатор, обращайте внимание на материал, из которого изготовлены отопительные приборы. Не так давно потребителю были доступны лишь чугунные радиаторы, на современном рынке представлены и другие модели, отличающиеся техническими параметрами и внешним видом, сроком службы

Чугунные

Металл имеет низкую теплопроводность, следовательно, нагревается медленно. Чтобы нагреть поверхность радиатора до 40–45 °C, вода в системе должна соответствовать 70 °C. К плюсам относится медленное остывание батарей после отключения котла, устойчивость к агрессивной среде и ржавчине.

Фото 1. Чугунный радиатор с низкой теплопроводимостью и большим весом подходит для загородных домов.

Такие отопительные приборы не нуждаются в дополнительной подготовке воды. Срок службы — более 50 лет. Могут устанавливаться как в просторных коттеджах, так и небольших частных домах.

Радиаторы из чугуна имеют ряд недостатков, относящихся к тяжёлому весу и внешнему виду. Батареи необходимо периодически окрашивать устойчивыми красками. Их трудно содержать в чистоте. Часто из-за непрезентабельного вида чугунную классику прячут за экранами, что ведёт к потере тепла.

Если вы установили защитные экраны, при расчёте мощности добавьте ещё 20%.

Алюминиевые

Алюминиевые радиаторы изготавливаются методом литья или экструзии с добавлением кремния. В отличие от классики обладают лёгким весом и монтажом, хорошей теплопроводностью. Приятный внешний вид исключает защитные экраны.

Фото 2. Алюминиевый радиатор в помещении частного дома, обладает хорошей теплопроводностью, легко устанавливается.

Это самые дешёвые отопительные приборы. Но они имеют серьёзные минусы: необходима подготовка воды. Владелец должен установить картриджи и фильтры, следить уровнем рН. В противном случае защита внутреннего слоя приборов будет нарушена. Стыки между звеньями могут дать протечки.

Внимание! К этим радиаторам нельзя подводить воду по медным трубам — начнутся окислительные процессы. Изделие прослужит менее 15 лет, отведённых ему техпаспортом

Стальные

Надёжные отопительные радиаторы с высокой теплопроводностью производятся из стали. Лёгкие, удобные для самостоятельного монтажа. Неприхотливые изделия по приемлемой цене выбирают собственники любого типа домостроения. Привлекателен внешний вид, возможность вариантов крепления: горизонтальный и вертикальный, угловое исполнение.

Главный недостаток стальных панелей — подвержены механическому воздействию. Неаккуратное обращение с прибором снижает срок эксплуатации с заявленных 20 лет.

Фото 3. Стальная батарея с высокой теплопроводностью, боковым способом подключения, подходит для любого домостроения.

Стальные радиаторы подключают к отопительной системе нижним или боковым способом. Нижнее подключение обойдётся домохозяину дороже бокового. Радиаторы из стали всегда должны быть заполнены водой.

Биметаллические

При изготовлении теплообменников используют два вида металла: в алюминиевый корпус помещают стальные трубы. В результате получают более надёжную конструкцию, чем приборы из одного вида металла. Быстро нагреваются, хорошо передают тепло. Высокопрочная сталь теплообменника защищает систему от коррозии. Радиаторы лёгкие, эстетичные. Создадут комфортную среду в любом типе частного домовладения.

К минусам относят высокую цену, потрескивание при эксплуатации, так как два металла имеют разные коэффициенты тепло расширения.

Справка! Специалисты советуют установить на биметаллических радиаторах кран для развоздушивания, а на трубы — запорную арматуру. Срок службы в этом случае будет выдержан: 25 лет.

Что необходимо для монтажа

Установка радиаторов отопления любого типа требует наличия устройств и расходных материалов. Набор необходимых материалов почти одинаков, но для чугунных батарей, например, заглушки идут большого размера, а кран маевского не ставят, но зато, где-то в высшей точке системы, ставят автоматический воздухоотводчик. А вот установка радиаторов отопления алюминиевых и биметаллических абсолютно одинакова.

Стальные панельные тоже имеют некоторые отличия, но только в плане навешивания — с ними в комплекте идут кронштейны, а на задней панели имеются специальные отлитые из металла дужки, которыми отопительный прибор цепляется за крючки кронштейнов.

Вот за эти дужки заводят крюки

Кран Маевского или автоматический воздухоотводчик

Это небольшое устройство для сброса воздуха, который может скапливаться в радиаторе. Ставится на свободный верхний выход (коллектор). Обязательно должен быть на каждом отопительном приборе при установке алюминиевых и биметаллических радиаторов. Размер этого устройства значительно меньше диаметра коллектора, так что потребуется еще переходник, но краны маевского обычно идут в комплекте с переходниками, вам только надо будет знать диаметр коллектора (подсоединительные размеры).

Кран маевского и способ его установки

Кроме крана маевского существуют еще автоматические воздухоотводчики. Их тоже можно ставить на радиаторы, но они имеют чуть большие размеры и почему-то выпускаются только в латунном или никелированном корпусе. В белой эмали нет. В общем, картина получается непривлекательная и, хоть они и спускают воздух автоматически, их ставят редко.

Так выглядит компактный автоматический воздухоотводчик (есть более громоздкие модели)

Выходов у радиатора с боковым подключением четыре. Два из них заняты подающим и обратным трубопроводом, на третьем ставят кран маевского. Четвертый вход закрывается заглушкой. Она, как и большинство современных батарей, чаще всего выкрашена белой эмалью и совершенно не портит внешний вид.

Где ставить заглушку и кран маевского при разных способах подключения

Запорная арматура

Нужны будут еще два шаровых крана или запорных с возможностью регулировки. Они ставятся на каждой батарее на входе и на выходе. Если это обычные шаровые краны, они нужны чтобы при необходимости можно было отключить радиатор и снять его (экстренный ремонт, замена во время отопительного сезона). В таком случае даже если что-то с радиатором случилось, вы его отсечете, а остальная система будет работать. Плюс такого решения — небольшая цена шаровых кранов, минус — невозможность регулировки теплоотдачи.

Краны на радиатор отопления

Практически те же задачи, но еще с возможностью изменять интенсивность потока теплоносителя, выполняют запорные регулирующие краны. Они дороже, но и позволяют подстраивать теплоотдачу (делать ее меньше), да и внешне они лучше смотрятся, есть в прямом и угловом исполнении, так что сама обвязка более аккуратна.

При желании можно на подаче теплоносителя после шарового крана поставить терморегулятор. Это относительно небольшое устройство, которое позволяет менять теплоотдачу отопительного прибора. Если радиатор греет плохо, их ставить нельзя — будет еще хуже, так как они могут только сделать меньше поток. Есть терморегуляторы на батареи разные — автоматические электронные, но чаще используют самый простой — механический.

Сопутствующие материалы и инструменты

Еще для навешивания на стены нужны будут крюки или кронштейны. Их количество зависит от размера батарей:

  • если секций не больше 8 или длинна радиатора не более 1,2 м, достаточно двух точек крепления сверху и одной снизу;
  • на каждые следующие 50 см или 5-6 секций добавляют по одному крепежу сверху и снизу.

Такде необходима фум лента или льняная подмотка, сантехническая паста для герметизации соединений. Нужна будет еще дрель со сверлами, уровень (лучше нивелир, но подойдет и обычный пузырьковый), некоторое количество дюбелей. Также надо будет оборудование для соединения труб и фитингов, но оно зависит от вида труб. Вот и все.

Шаровые краны

Вентили относятся к дешевым, но одновременно малоэффективным регулирующим устройствам. На входе в радиатор нередко устанавливают шаровые краны, с помощью которых регулируют поток воды.

Но у этого оборудования имеется и иной функционал – запорная арматура. Вентили используют для полного отключения поступления теплоносителя в системе. Например, в случае протечки отопительного прибора шаровые краны, расположенные на входе и выходе из радиатора, позволяют производить ремонт без остановки теплоснабжения и слива жидкости.

Шаровыми кранами регулировка батарей отопления в квартире не производится. У них всего два положения – полностью закрыто и открыто. Промежуточное расположение приносит только вред.

Дело в том, что внутри такого крана имеется шарик с дыркой, которому в штатном положении ничего не угрожает, но во всех других ситуациях твердые частицы, присутствующие в теплоносителе, его стачивают и от него откалываются кусочки. В итоге кран не будет герметичным и в положении «закрыто» вода продолжит поступать в батарею, что чревато большими неприятностями в случае протечки прибора.

Если кто-то из владельцев недвижимости все решил сделать управление батареями отопления с использованием шаровых кранов, необходимо помнить, что их следует установить правильно.

Данный способ обычно используют в многоквартирных домах. Если разводка однотрубная вертикальная, тогда труба с горячей водой заходит в комнату через потолок и к ней подключают радиатор (прочитайте: “Правильная регулировка батарей отопления в квартире – комфорт в доме и экономия средств”). Трубопровод отходит от второго входа в прибор и через пол направляется в нижерасположенное помещение.

В этом случае необходимо правильно смонтировать краны, поскольку установка байпаса является обязательной. Обходная труба нужна для того, чтобы при закрытии потока жидкости на радиатор, в общедомовой системе продолжал циркулировать теплоноситель.

В некоторых ситуациях кран располагают на байпасе, чтобы менять количество проходящей через него воды и тем самым корректировать теплоотдачу батареи. Для обеспечения большей надежности отопительной системы устанавливают не менее трех кранов: два будут отсекающими на радиаторе и функционировать в штатном режиме, а третий – станет регулирующим.

Но тут нужно не забывать, в каком положении находятся устройства. Иначе можно полностью заблокировать стояк и не удастся избежать как холода в квартире, как и неприятных разборок с соседями и представителями управляющей компанией.

Выбор радиаторов и труб

Любая отопительная система имеет свои характерные особенности, которые необходимо учесть, чтобы точно знать, как лучше сделать отопление в квартире. Особняком во всем этом стоит выбор отопительных приборов – там, где одни батареи подойдут идеально, другие окажутся недостаточно эффективными и надежными.

Самое простое и безболезненное решение, связанное с выбором комплектующих для отопления – обратиться к профильным специалистам, которые проведут полный анализ конкретных условий и подберут для них наиболее подходящие элементы. Впрочем, при грамотном подходе к делу можно провести эту работу и самостоятельно – достаточно будет рассмотреть особенности всех возможных комплектующих и разобраться, при каких условиях нужно применять определенный тип элементов.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
