Выбор циркуляционного насоса для системы отопления: их виды, устройство, монтаж

Монтаж дополнительного оборудования и его подключение

Обычно радиаторные системы закрытого или открытого типа с одним котлом оснащаются одним циркуляционным насосом. Более сложные схемы нуждаются в дополнительных аппаратах по перекачке воды.

Речь идет о таких случаях:

  • Частный дом отапливается больше, чем одной котельной установкой.
  • Обвязка котла не имеет буферной емкости.
  • В состав отопительного контура входит несколько ответвлений для обслуживания различных приборов – батарей, теплых полов, бойлера косвенного нагрева и пр.
  • Если применяется гидравлический разделитель.
  • Организовывается подача воды для теплых полов.

Отдельного упоминания заслуживают схемы отопления повышенной сложности с несколькими контурами: они обычно применяются в больших коттеджах на 2-4 этажа. В этом случае может понадобиться от 3 до 8 насосов для подачи теплоносителя на каждый этаж, и к разным отопительным приборам. Схема отопления с двумя насосами используется в тех случаях, когда в доме имеется два водяных пола. В некоторых случаях подключение насоса в систему отопления частного дома не требуется вовсе, т.к. большая часть электрических и газовых котлов настенного типа имеют собственные перекачивающие аппараты.

Расчет производительности циркуляционного насоса

Перед тем как выбирать нужную модель циркуляционного насоса, следует заняться гидравлическим расчетом системы. Значение рабочей производительности насоса тесно связано с тепловой мощностью рассматриваемой системы отопления. Следовательно, объем теплоносителя, перекачиваемый таким агрегатом, должен обеспечивать тепловую энергию радиаторам во всех помещениях. Поэтому для расчетов потребуется значение тепловой мощности, необходимой для обогрева помещений и всего здания.

В качестве примера можно использовать частный дом, площадь которого составляет 100 м 2. Значение тепловой мощности будет соответственно в пределах 10 кВт. Далее производительность насоса рассчитывается по следующей формуле: G= 3600Q/(c∆t), в которой G является необходимым количеством теплоносителя (кг/ч), Q– тепловой мощностью системы (кВт), с – представляет собой удельную теплоемкость воды, равную 4,187 кДж/кг ºС,Δt – является разницей температур в подающих и обратных трубах. Для расчетов берется ее температура, составляющая 20 0 С. Таким образом, в соответствии с исходными данными, производительность циркуляционного насоса будет равна: 3600 х 10 х 4,187 х 20 = 429,9 кг/ч или в более крупных единицах – 0,43 т/ч .

При выборе насоса можно заметить, что в техническом паспорте вместо массовых единиц расхода указаны объемные. В этом случае необходимо выполнить перевод массы воды в ее объем с помощью плотности, составляющей 0,983 т/м 3 при t = +60 0 С: 0,43/0,983 = 0,44 м 3 /ч. Полученное значение и будет вычисляемой рабочей производительностью устройства.

Куда ставить

Устанавливать циркуляционный насос рекомендуют после котла, до первого ответвления, а вот на подающем или обратном трубопроводе — все равно. Современные агрегаты делают из материалов, которые нормально переносят температуры до 100-115°C. Мало найдется систем отопления, которые работают с более горячим теплоносителем, потому соображения более «комфортной» температуры несостоятельны, но если вам так спокойнее, ставьте в обратке.

Можно ставить в обратном или прямом трубопроводе после/перед котлом до первого ответвления

Нет разницы и по гидравлике — котлу, да и остальной системе, абсолютно все равно, в подающей или обратной ветке стоит насос. Что имеет значение — это правильность установки, в смысле обвязки, и правильная ориентация ротора в пространстве

Остальное неважно

По месту установки есть один важный момент. Если в системе отопления две отдельные ветки — на правое и левое крыло дома или на первый и второй этаж — имеет смысл на каждой поставить отдельный агрегат, а не один общий — непосредственно после котла. Причем на этих ветках сохраняется то же правило: сразу после котла, до первого разветвления в этом отопительном контуре. Это даст возможность задавать требуемый тепловой режим в каждой из частей дома независимо от другого а также в двухэтажных домах экономить на отоплении. Как? За счет того, что на втором этаже обычно значительно теплее, чем на первом и там требуется намного меньше тепла. При наличии двух насосов в ветке, которая идет наверх, скорость движения теплоносителя задается намного меньше, а это позволяет сжигать меньше топлива, причем без ущерба для комфортности проживания.

Есть два типа систем отопления — с принудительной и естественной циркуляцией. Системы с принудительной циркуляцией работать без насоса не могут, с естественной — работают, но в таком режиме имеют более низкую теплоотдачу. Тем не менее, меньшее количество тепла, это все-таки намного лучше, чем его полное отсутствие, потому в местностях, где электричество отключают часто, проектируют систему как гидравлическую (с естественной циркуляцией), а затем в нее врезают насос. Это дает высокую эффективность и надежность отопления. Понятное дело, что установка циркуляционного насоса в этих системах имеет отличия.

Все системы отопления с теплым полом принудительные — без насоса через такие большие контура теплоноситель не пройдет

Принудительная циркуляция

Так как система отопления с принудительной циркуляцией без насоса неработоспособна, его устанавливают прямо в разрыв подающей или обратной трубы (по вашему выбору).

Большинство проблем с циркуляционным насосом возникают из-за наличия в теплоносителе механических примесей (песка, других абразивных частиц). Они способны заклинить крыльчатку и остановить мотор. Потому перед агрегатом обязательно ставят сетчатый фильтр-грязевик.

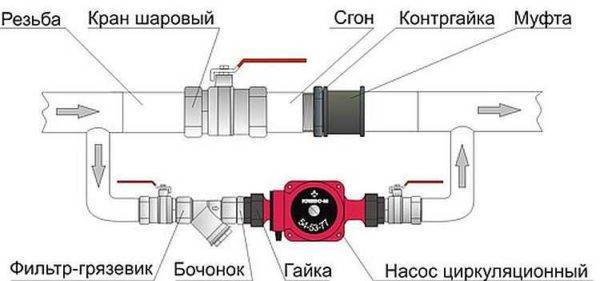

Установка циркуляционного насоса в систему с принудительной циркуляцией

Также желательно с двух сторон установка шаровых кранов. Они дадут возможность заменить или отремонтировать устройство без слива теплоносителя из системы. Перекрываете краны, снимаете агрегат. Сливается только та часть воды, которая была непосредственно в этом куске системы.

Естественная циркуляция

Обвязка циркуляционного насоса в гравитационных системах имеет одно существенное отличие — необходим байпас. Это перемычка, которая делает систему работоспособной при неработающем насосе. На байпасе ставят один шаровый отсечной кран, который закрыт, все время, пока работает перекачка. В таком режиме система работает как принудительная.

Схема установки циркуляционного насоса в системе с естественной циркуляцией

Когда пропадает электричество или агрегат выходит из строя, кран на перемычке открывают, кран, ведущий на насос, перекрывают, система работает как гравитационная.

Особенности монтажа

Есть один важный момент, без которого установка циркуляционного насоса будет требовать переделки: требуется разворачивать ротор так, чтобы он был направлен горизонтально. Второй момент — направление потока. На корпусе есть стрелка, указывающая в какую сторону должен течь теплоноситель. Вот так и разворачивайте агрегат, чтобы направление движения теплоносителя было «по стрелке».

Сам насос может быть установлен как горизонтально, так и вертикально, только при подборе модели смотрите, чтобы он мог работать в обоих положениях. И еще один момент: при вертикальном расположении мощность (создаваемый напор) падает примерно на 30%. Это надо учитывать при выборе модели.

Как выбрать циркуляционный насос для отопления частного дома

Характеристики любого оборудования выбираются с учётом условий его будущей эксплуатации. Как выбрать насос для отопления частного дома? Можно воспользоваться справочными таблицами, в которых приведены необходимые сведения в зависимости от квадратуры строения. Если такой вариант не устраивает, стоит выполнить расчёт, который позволит получить более точные значения.

Выбрать насос достаточно сложно

Расчёт производительности помпы

Производительность насоса можно рассчитать по следующей формуле:

G = M / ΔТ × Cт, где:

  • М – мощность котла, который будет использоваться для отопления дома, Вт;
  • ΔТ – перепад температур в отопительном контуре;
  • Ст – коэффициент, зависящий от удельной теплоёмкости теплоносителя.

Мощность котла можно найти по формуле

Мощность котла можно определить исходя из того, что на каждый м² коттеджа или загородного дома требуется 100 Вт мощности, для многоквартирных зданий − 70 Вт. При наличии дополнительной термоизоляции наружных стен мощность получают путём умножения 50 кВт на квадратуру дома. Для холодных регионов расчётное значение для частных домов увеличивают до 175 Вт, для многоэтажных – до 101 Вт.

При расчёте мощности котла учитывают теплопотери

Если расчёт производительности циркуляционного насоса кажется слишком трудоёмким, предлагаем воспользоваться калькулятором. Выбирая нужные позиции и вводя недостающие данные, можно получить искомое значение.

Калькулятор расчёта производительности циркуляционного насоса

Напор устройства

От данного параметра зависит, сможет ли насос преодолеть усилие, создаваемое гидравлическим сопротивлением отопительной системы. Если вертикальный подъём компенсируется усилием, создаваемым на нисходящих участках контура, то трубы, вентили, теплообменники и другие элементы создают значительное сопротивление. Это сильно усложняет порядок расчёта.

Напор циркуляционного насоса определяют путём умножения протяжённости отопительного контура на удельное сопротивление трубы и коэффициент, зависящий от количества запорных вентилей, терморегуляторов и других элементов системы.

Напор устройства должен быть достаточным

Предлагаем уважаемым читателям воспользоваться специально разработанным нашей командой калькулятором.

Калькулятор расчёта напора циркуляционного насоса

Расчёт мощности циркуляционного насоса для системы отопления

Для укрупнённого расчёта циркуляционного насоса для системы отопления можно воспользоваться следующей формулой:

N = Nк / DT, где

  • N – искомое значение;
  • Nк – мощность котла, используемого для отопления дома;
  • DT – разность температур в прямом и обратном контуре. В большинстве систем не превышает 15°С.

Мощность зависит от разности температур прямого и обратного контура

На что ещё обратить внимание

При выборе подходящей модели стоит также обратить внимание на занятость циркуляционного насоса. Для периодического включения оборудования зимой достаточно недорогой модели с небольшой мощностью. В этом случае помпа будет выполнять вспомогательную функцию

При большой протяжённости трубопровода без циркуляционного насоса теплоноситель будет двигаться медленно. Для такой системы потребуется мощная модель, допускающая постоянную эксплуатацию

В этом случае помпа будет выполнять вспомогательную функцию. При большой протяжённости трубопровода без циркуляционного насоса теплоноситель будет двигаться медленно. Для такой системы потребуется мощная модель, допускающая постоянную эксплуатацию.

Производители предлагают агрегаты, конструктивное исполнение которых позволяет изменять скорость их работы. В большинстве случаев речь идёт о трёхступенчатой регулировке. Пользователь может подобрать оптимальный режим работы отопительной системы в зависимости от погодных условий. Некоторые модели имеют систему автоматической регулировки мощности.

При выборе также стоит обратить внимание на:

  • максимальное давление в системе. В частных домах оно редко превышает 4 атм (при нормальном режиме работы − около 2 атм);
  • материал корпус. Предпочтительным является чугун. Изделия с корпусом из термостойкого пластика обойдутся дешевле;
  • присоединительные размеры. Возможно, потребуется переходник;
  • наличие и тип защиты. Особенно актуальна защита от перегрева. При её наличии срок службы помпы значительно возрастает.

Периодичность включения – важный критерий при выборе

Расчет рабочего давления в контуре

Хорошее и не очень о насосах для систем отопления.

Watch this video on YouTube

Производя выбор циркуляционного насоса для системы отопления расчет необходимо произвести и по такому показателю как давление внутри трубопровода. Для этого можно воспользоваться соотношением:

P = (R x L + Z) / p x q, где:

  1. P – величина давления;
  2. R – сопротивление потоку для прямых участков трубопровода;
  3. L – общая  длина
  4. Z – величина сопротивления потоку, обусловленная применяемыми в системе фитингами, кранами и прочей арматурой;
  5. р – величина плотности теплоносителя при рабочей температуре;
  6. q – значение ускорения свободного падения.

При недостатке данных для расчета по приведенной формуле, можно воспользоваться упрощенным соотношением:

P = R x L x ZF, где

R – величина сопротивления потоку в прямом участке трубы, составляющая приблизительно 100 – 150 паскалей на 1 метр, выраженное в удобной для расчета форме оно составит 0,01 – 0,015 метра на метровый участок трубы;

L – общая протяженность трубопровода, на двухтрубной схеме отопления учитываются как прямой, так и обратный контур;

ZF – коэффициент увеличения, зависящий от следующих показателей:

  • для системы с шаровыми кранами, для которых несвойственно уменьшение просвета трубопровода, и с правильно подобранными фитингами он принимается равным 1,3;
  • при использовании дроссельных или терморегулирующих устройств его значение составит 1,7.

Насос отопления. Устанавливаем правильно

Watch this video on YouTube

Производя выбор циркулярного насоса для системы отопления, расчет его характеристик представляется как необходимая процедура.

Практика применения циркуляционных насосов дает возможность их подбора без вычислений необходимых параметров. Рекомендуемые параметры приведены в таблице.

Таблица для эмпирического подбора насоса

Таблица 1.

Отапливаемая площадь (м2)Производительность (м3/час)Марки
80 – 240От 0,5 до 2,525 – 40
100 – 265Та же32 – 40
140 – 270От 0,5 до 2,725 – 60
165 – 310Та же32 – 60

Примечание: в третьей колонке первая цифра – диаметр патрубков, вторая – высота подъема.

Как выбрать циркуляционный насос

Watch this video on YouTube

Воспользовавшись приведенными данными, можно без особых хлопот подобрать нужное устройство для устойчивой и длительной работы.

Основные производители

Циркулярные насосы для систем отопления выпускаются множеством европейских производителей с достаточно высоким качеством и в широком ассортименте.

Компания Wilo. Производимые в Германии насосы этого концерна занимают довольно большое место на профильном рынке. Отличаются высоким качеством и устойчивой работой. Практически все модели этого производителя оборудованы автоматическим и ручным управлением. Настраиваются не только обороты ротора, но и деблокирующие функции, включая величину давления в системе.

Компания DAB. Этот итальянский производитель успешно конкурирует с другими поставщиками на российский рынок, более 40 лет представляя  центробежные насосы. Особенностью продукции DAB являются применяемые на панели управления дисплеи, очень удобные для взаимодействия с установкой и контролем процесса работы.

Производитель Grundfos. Датская компания под этим названием существует уже более 70 лет, поставляя на рынок насосное оборудования различного назначения. Следует отметить, что этот производитель является явным и давно признанным профильного рынка. Впечатляет плодотворность и творческий подход компании, выпускающей на рынок до сотни новых моделей своей продукции ежегодно.

Оборудование этого производителя для систем отопления выходит под маркировкой UPS и линейка продукции предназначается как для бытового применения, так и для промышленного. Главной особенностью циркулярных насосов для отопления является их пригодность к работе в очень широком диапазоне температур: от -25о до +110оС.

Линейка продукции UPS может работать с применением 3-х режимов производительности.

Компания Джилекс. Отечественный производитель циркулярных насосов, успешно конкурирующий на рынке с европейскими компаниями.

Агрегаты отличаются неприхотливостью в работе, могут обеспечить активную циркуляцию в отопительных сетях теплоносителей различной плотности, что определяет широкий выбор жидкостей, вплоть до трансформаторного масла. Работают в 3-х режимах мощности, регулировка бесступенчатая. Выгодно отличается от конкурентов уровнем цен.

Заключение

Выбор циркулярного насоса для системы отопления и его расчет позволят потребителю сделать оптимальную покупку для реальных условий конкретного помещения.

Предложенные здесь варианты предварительной оценки необходимого оборудования позволяют уверенно сделать такой выбор. Успехов вам!

Какую ставить скорость на насосе отопления при малой мощности котла

Регулировка мощности циркуляционного насоса, как правило, проводится с целью повысить или, наоборот, снизить его производительность. Чем выше его скорость, тем быстрее горячая вода проходит по трубам и тем больше тепла она отдаёт. В свою очередь, чем она ниже, тем медленнее жидкость проходит по системе, быстрее остывает и соответственно теплоотдача будет меньше.

Минимальную мощность отопительного оборудования устанавливают преимущественно весной. В это время на улице уже довольно тепло, но сам дом прогревается недостаточно и есть необходимость в небольшом подогреве помещения.

Скоростные режимы насосов могут отличаться в зависимости от модели и комплектации. В среднем минимальный показатель составляет 30—35 л/мин, максимальный — 80—90 л/мин.

Для чего нужно проверять настройки

Чтобы удостовериться в максимальной производительности прибора перед началом эксплуатации рекомендуется проверить его настройки. Делается это, как правило, по двум параметрам.

Шумоизоляция. Существует несколько причин, по которым отопительный прибор может издавать сильный шум:

  • неправильный монтаж;
  • воздух в трубах;
  • перепады напряжения;
  • неисправность устройства.

Чтобы избежать этих проблем установку лучше доверить мастеру, который проведёт комплексную диагностику, убедится в правильности монтажа и функциональности аппарата.

Равномерный обогрев. Главной причиной неравномерного обогрева радиаторов является недостаточная мощность. Невысокая скорость способствует быстрому остыванию воды, в результате чего тепло просто не доходит в конец системы.

К аналогичной проблеме приводит также завоздушенность или неправильно подобранный режим терморегулятора. Может повлиять на производительность прибора и неправильный монтаж. Особенно это касается алюминиевых и биметаллических батарей, которые должны быть установлены максимально ровно.

Куда ставить

Устанавливать циркуляционный насос рекомендуют после котла, до первого ответвления, а вот на подающем или обратном трубопроводе — все равно. Современные агрегаты делают из материалов, которые нормально переносят температуры до 100-115°C. Мало найдется систем отопления, которые работают с более горячим теплоносителем, потому соображения более «комфортной» температуры несостоятельны, но если вам так спокойнее, ставьте в обратке.

Можно ставить в обратном или прямом трубопроводе после/перед котлом до первого ответвления

Нет разницы и по гидравлике — котлу, да и остальной системе, абсолютно все равно, в подающей или обратной ветке стоит насос. Что имеет значение — это правильность установки, в смысле обвязки, и правильная ориентация ротора в пространстве

Остальное неважно

По месту установки есть один важный момент. Если в системе отопления две отдельные ветки — на правое и левое крыло дома или на первый и второй этаж — имеет смысл на каждой поставить отдельный агрегат, а не один общий — непосредственно после котла. Причем на этих ветках сохраняется то же правило: сразу после котла, до первого разветвления в этом отопительном контуре. Это даст возможность задавать требуемый тепловой режим в каждой из частей дома независимо от другого а также в двухэтажных домах экономить на отоплении. Как? За счет того, что на втором этаже обычно значительно теплее, чем на первом и там требуется намного меньше тепла. При наличии двух насосов в ветке, которая идет наверх, скорость движения теплоносителя задается намного меньше, а это позволяет сжигать меньше топлива, причем без ущерба для комфортности проживания.

Есть два типа систем отопления — с принудительной и естественной циркуляцией. Системы с принудительной циркуляцией работать без насоса не могут, с естественной — работают, но в таком режиме имеют более низкую теплоотдачу. Тем не менее, меньшее количество тепла, это все-таки намного лучше, чем его полное отсутствие, потому в местностях, где электричество отключают часто, проектируют систему как гидравлическую (с естественной циркуляцией), а затем в нее врезают насос. Это дает высокую эффективность и надежность отопления. Понятное дело, что установка циркуляционного насоса в этих системах имеет отличия.

Все системы отопления с теплым полом принудительные — без насоса через такие большие контура теплоноситель не пройдет

Принудительная циркуляция

Так как система отопления с принудительной циркуляцией без насоса неработоспособна, его устанавливают прямо в разрыв подающей или обратной трубы (по вашему выбору).

Большинство проблем с циркуляционным насосом возникают из-за наличия в теплоносителе механических примесей (песка, других абразивных частиц). Они способны заклинить крыльчатку и остановить мотор. Потому перед агрегатом обязательно ставят сетчатый фильтр-грязевик.

Установка циркуляционного насоса в систему с принудительной циркуляцией

Также желательно с двух сторон установка шаровых кранов. Они дадут возможность заменить или отремонтировать устройство без слива теплоносителя из системы. Перекрываете краны, снимаете агрегат. Сливается только та часть воды, которая была непосредственно в этом куске системы.

Естественная циркуляция

Обвязка циркуляционного насоса в гравитационных системах имеет одно существенное отличие — необходим байпас. Это перемычка, которая делает систему работоспособной при неработающем насосе. На байпасе ставят один шаровый отсечной кран, который закрыт, все время, пока работает перекачка. В таком режиме система работает как принудительная.

Схема установки циркуляционного насоса в системе с естественной циркуляцией

Когда пропадает электричество или агрегат выходит из строя, кран на перемычке открывают, кран, ведущий на насос, перекрывают, система работает как гравитационная.

Особенности монтажа

Есть один важный момент, без которого установка циркуляционного насоса будет требовать переделки: требуется разворачивать ротор так, чтобы он был направлен горизонтально. Второй момент — направление потока. На корпусе есть стрелка, указывающая в какую сторону должен течь теплоноситель. Вот так и разворачивайте агрегат, чтобы направление движения теплоносителя было «по стрелке».

Сам насос может быть установлен как горизонтально, так и вертикально, только при подборе модели смотрите, чтобы он мог работать в обоих положениях. И еще один момент: при вертикальном расположении мощность (создаваемый напор) падает примерно на 30%. Это надо учитывать при выборе модели.

Советы по подключению циркуляционного насоса к системе отопления

Приступая к монтажу помпы, следует помнить несколько несложных, но важных правил:

  1. Оптимальным местом установки насоса является отрезок трубопровода возвратной магистрали непосредственно перед теплогенератором. При такой расположении, устройство работает с остывшим теплоносителем, что заметно продлевает длительность его эксплуатации. Кроме этого, существенно уменьшается риск завоздушивания котла.
  2. Монтаж нагнетателя следует производить таким образом, чтобы ведущий вал устройства располагался горизонтально. Несоблюдение этого правила может привести к значительному снижению мощности агрегата и преждевременному выходу из строя вследствие перегрева подшипниковых узлов и других трущихся поверхностей.
  3. Непосредственно за выходным патрубком желательно установить обратный клапан, предохраняющий агрегат от противохода теплоносителя.

Правильный монтаж циркуляционного насоса позволит добиться не только его максимальной производительности, но и эффективной работы всей системы отопления.
