Буржуйка для гаража: основательный подход
В рассматриваемом примере топка состоит из 3 старых дисков, плюс один для зольника и еще один идет для дымоотведения, что повышает теплоотдачу.
Этапы работы:
- диски свариваем между собой, предварительно срезав сердцевину в первых трех, кроме самого верхнего;
- привариваем 4 ножки из металлических уголков;
- вырезаем отверстие и по размеру изготавливаем из кусков металла дверку;
- для герметичности топки вставляем по контуру асбестовую нить;
- верх 4-го диска закрываем металлом;
- добавляем внизу 5-й диск и делаем в нем отверстие для сбора золы и поддувало, дно полностью закрываем металлическим листом;
- сбоку у 4-го диска делаем отверстие и привариваем трубу для отведения дыма;
- после полировки можно окрасить термостойкой краской.
В примере труба имеет угол в 90º, что по мнению экспертов послужит причиной частого засорения сажей. Практичнее делать угол в 45 или 27º.
Буржуйка для обогрева гаража из колесных дисков

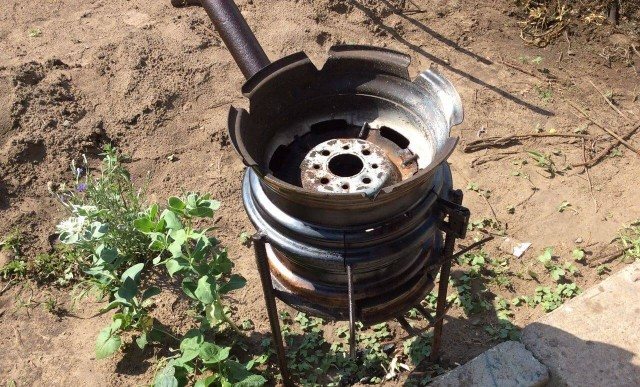

Предлагаем вашему вниманию третий вариант самодельной печки из автомобильных дисков.
В данном случае для изготовления мини буржуйки потребуется три одинаковых обода от автомобиля.
Конструкция «колесной» печи вертикальная, что очень удобно для небольших помещений. Ее главное назначение — обогрев мастерской и гаража.

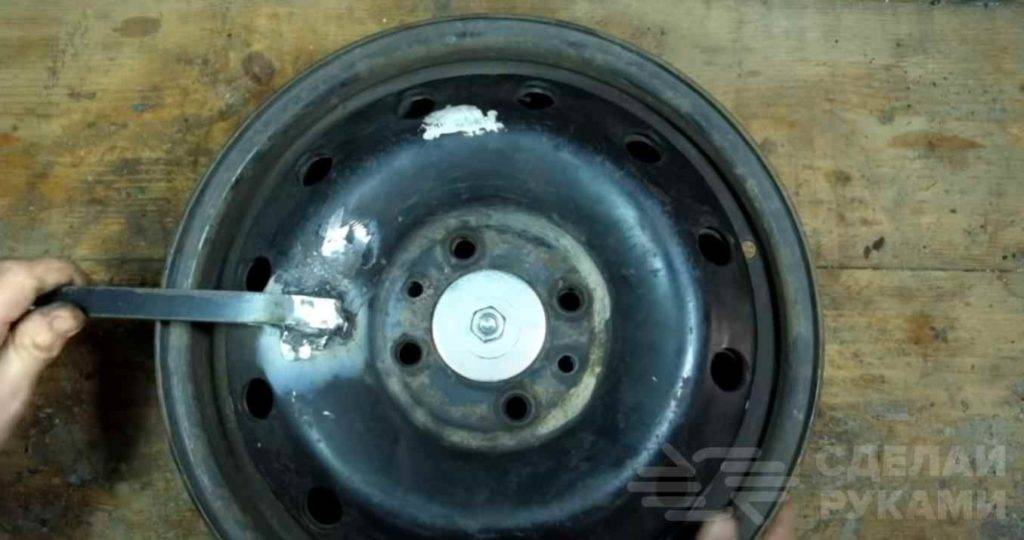

Берем первый автомобильный диск и вырезаем в нем середину. Потом крепим ее ко второму диску (основанию печи) — получилось своего рода поддувало. Привариваем к задвижке ручку из металлической полосы.
В первом диске вырезаем дверцу, и крепим ее при помощи петель. Свариваем два обода вместе, установив их друг на друга (как показано на фото ниже).
После этого привариваем третий автомобильный диск. Вырезаем в нем отверстие по центру, чтобы приварить трубу для установки дымохода.

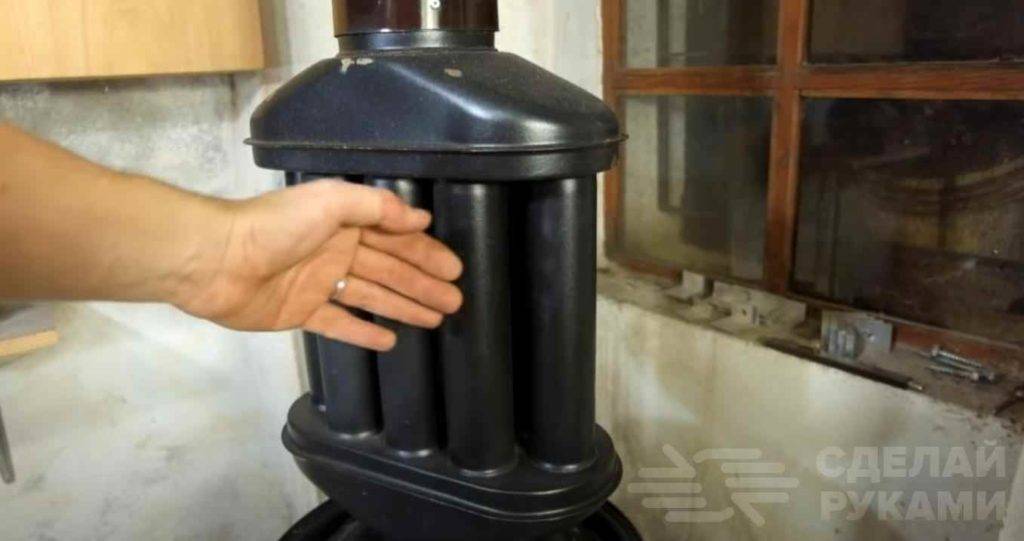

Между трубой и дымоходом мастер установил радиатор — для лучшего обогрева помещения.

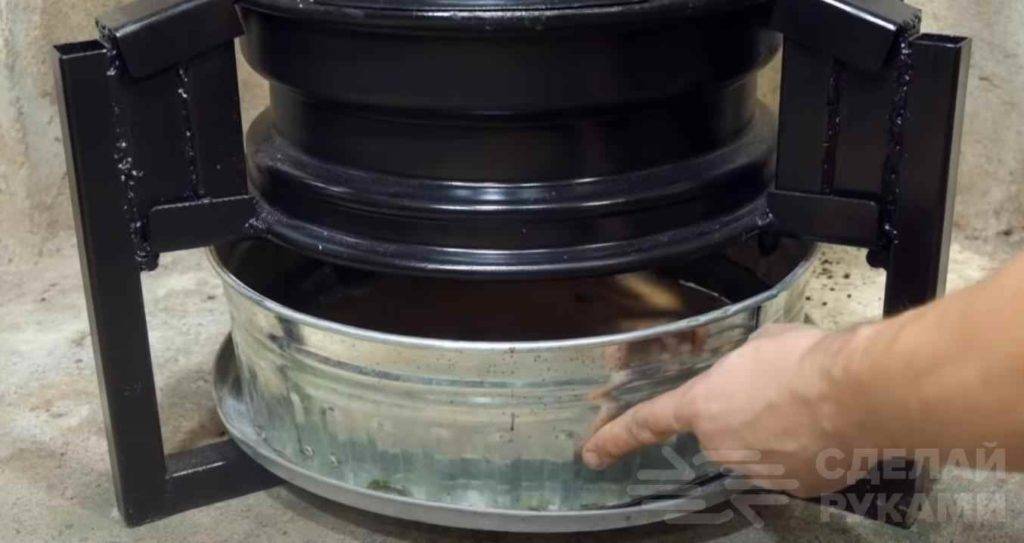

На последнем этапе останется только приварить ножки из профильной трубы. Для сбора золы под печкой устанавливаем металлическую емкость.
В результате у нас получилась компактная печь для гаража, которая обязательно вам пригодится зимой.
Сваренную конструкцию необходимо будет покрасить термостойкой краской по металлу. Подробности смотрите в авторском видеоролике.
Еще один вариант
И напоследок хотим поделиться с вами еще одной идеей, как сделать печку из дисков. Причем в данном случае будем использовать не 3 или 4, как в предыдущих вариантах, а целых 5 колесных дисков.

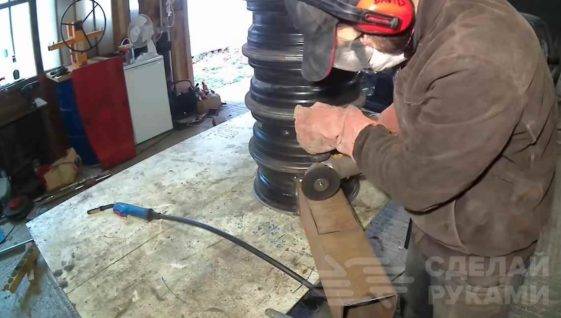

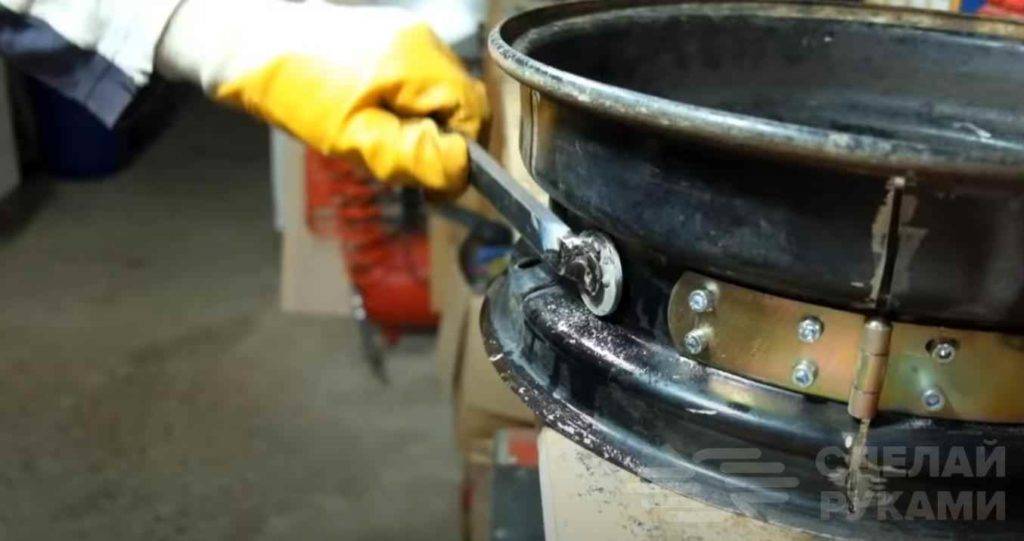

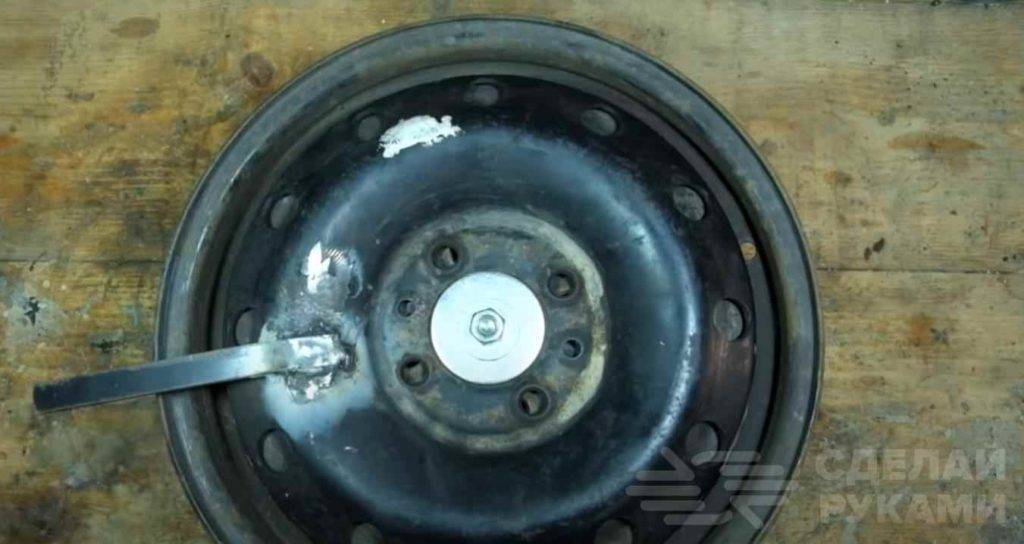

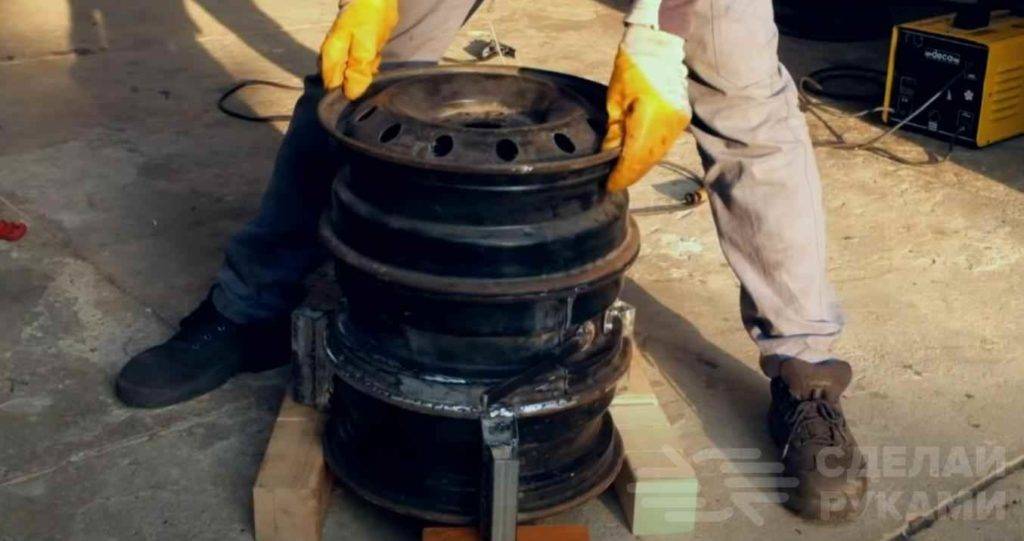

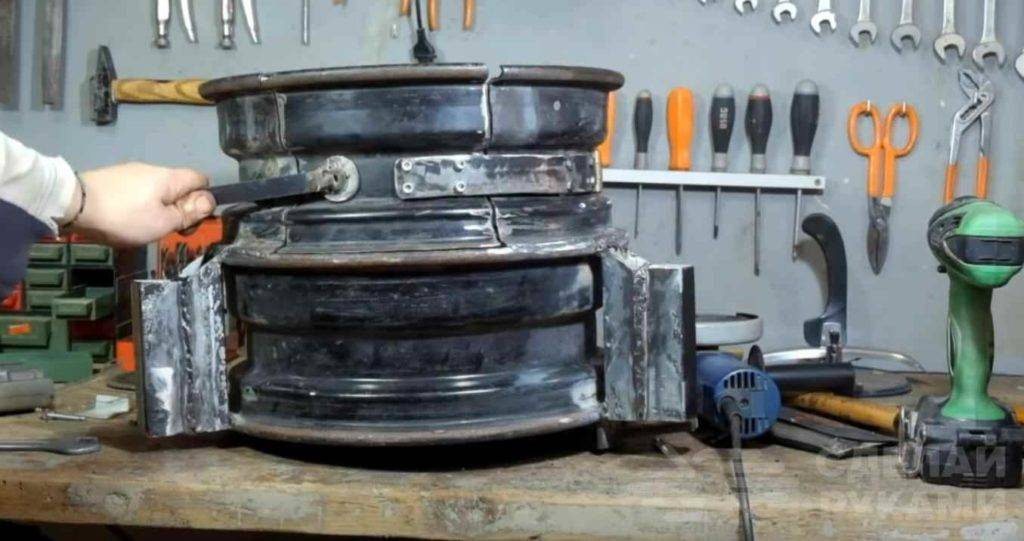

Сначала поверхность ободов нужно зачистить болгаркой. После этого устанавливаем их друг на друга, и надо будет сварить их вместе в цельную конструкцию.
Далее потребуется квадратная профтруба. От нее отрезаем две заготовки нужного размера, затем делаем подрезку под 45 град., стыкуем вместе и свариваем.
В нижнем колесном диске при помощи болгарки вырезаем квадратное «окно» подходящего размера, чтобы можно было вставить профтрубу внутрь буржуйки.
Таким образом, одна часть профиля будет находиться внутри колесных дисков, вторая — снаружи. В ней вырезаем «окошко», и затем ввариваем еще один кусок профтрубы (через него будет выполняться загрузка дров).
Дно буржуйки изготавливаем из листового металла. Вырезаем круг подходящего диаметра и привариваем к основанию первого диска.
Из того же листового металла необходимо вырезать крышку (она будет съемной, поэтому к ней нужно приварить две ручки).
К первому ободу привариваем отвод из круглой трубы для установки дымохода. Зачищаем швы, и красим металл жаростойкой краской.
В результате у нас получилась самодельная буржуйка из автомобильных дисков для гаража.
Из преимуществ данной конструкции стоит отметить ее невысокую стоимость — все детали можно без проблем найти на чермете, и стоят они копейки. А у многих домашних умельцев большая часть материалов имеется в наличии, что еще больше снижает себестоимость печи.
Подробнее о том, как сделать печку из дисков самостоятельно, можно посмотреть в авторском видеоролике.
Как пользоваться такой печкой?
Прежде чем использовать такую печь в первый раз, дайте ей отстояться примерно 3 дня. Далее можно провести первую испытательную топку. Желательно первый раз прогреть буржуйку не менее 3 часов подряд при полной загрузке топливом. Дверцы и поддувало в это время должны быть открыты. В этот период произойдет обжиг всех поверхностей печи. Сразу же можно обнаружить мелкие дефекты сварных швов и поправить ситуацию, чтобы в дальнейшем печь не дымила во время использования. Правда, устранять их можно не ранее, чем через сутки после топки-тестирования, чтобы устройство хорошо остыло.
Оформить печь можно по своему усмотрению. В инструкции выше мы рассказали, как сделать капитальную печь. Но на деле можно несколько упростить себе задачу. Пример — в видео выше.
Использовать такую буржуйку можно точно так же, как и обычную, из магазина. Обязательно соблюдайте правила эксплуатации и обеспечьте максимум пожарной безопасности.
Также не забывайте регулярно чистить дымоход. Рекомендуемая периодичность — не реже раза в течение каждых 1,5-2 месяцев. Если диаметр трубы совсем маленький, то лучше чистить ее не реже раза каждые пару недель.
Пожалуйста, соблюдайте правила безопасности, используя такую печь
Печь-буржуйку из дисков для авто сделать не так сложно, как может показаться на первый взгляд. Главное — иметь соответствующие навыки и немного свободного времени. Но такие временные «вложения» уж точно окупятся сторицей и сэкономят вам некоторую сумму денег, на которую вы сможете купить что-то полезное для своего автомобиля.

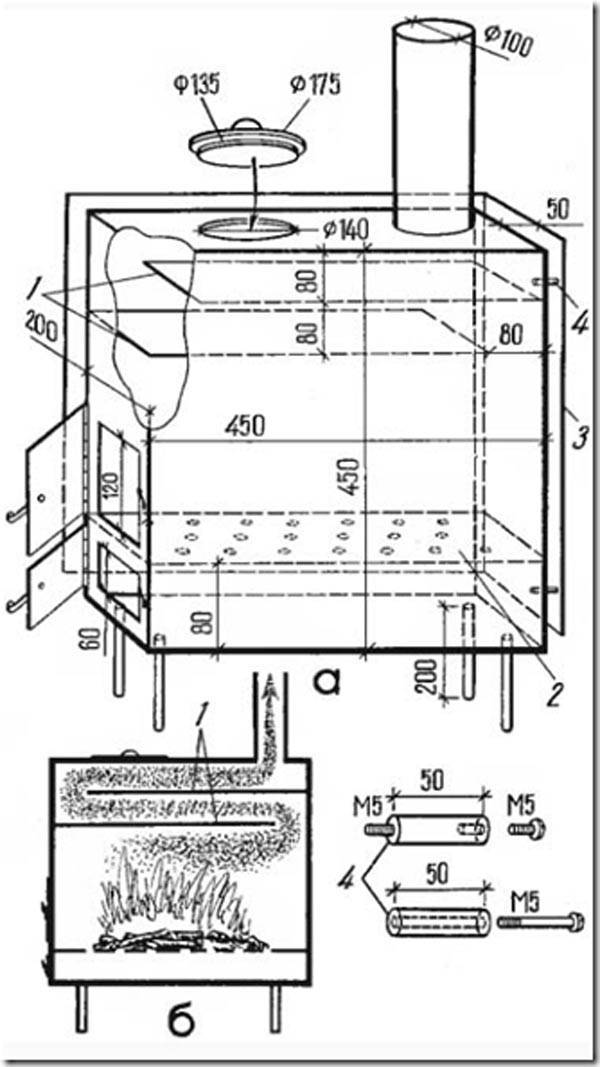

Чертежи печи.
Фото изготовления буржуйки.
Из листового метала толщиной 3 мм, был сварен корпус печи, сделана дверца для топки.

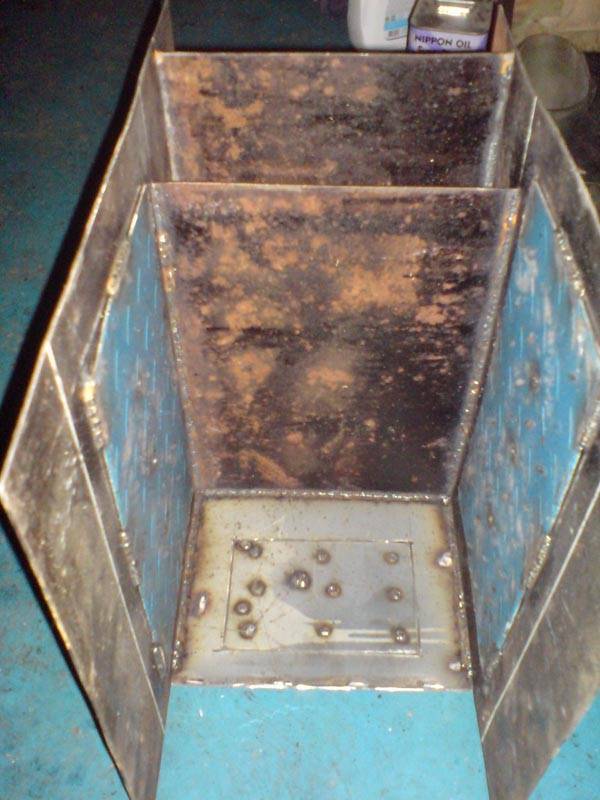

Вид с торца, показаны две перегородки лабиринта для дыма, перегородки позволяют снять больше тепла с дыма, ведь у печей буржуек большая часть тепла уходит в дымоход.
На стенках топки дополнительно наварены листы металла.
Из профильной трубы сделаны ножки, печь установлена в гараже.
Дымоход сделан из трубы диаметром 80 мм, конечно для дымохода это маловато, но другой трубы не было.
Колосники сварены из того что было под рукой.
Испытания прошли успешно, печь не дымит, греет хорошо.
Для отопления гаража такой печки буржуйки вполне достаточно.
Печь для казана: просто и быстро для временного пользования
На изготовление уйдет несколько часов. Берем 2 диска, у верхнего вырезаем сердцевину. Далее две части свариваем, отмечаем контуры будущей дверцы и вырезаем «окошко». Дверцу из вырезанного металла вешаем на петли.
В этом варианте отсутствует дымовая труба и лоток для сбора золы. Но если очаг нужен на короткий период или сезон, то и усложнять, возможно, не стоит.
Для удобства конструкцию можно поднять на высокие ножки из металлических труб малого диаметра. Отсутствие лотка для золы вызывает необходимость обустройства пожаробезопасного места. Достаточно снять дерн и обложить кирпичом.
Если приварить удобные ручки и окрасить готовое изделие термостойкой краской — получится благородная печка для жарки мяса. На отверстие в дне приваривают крестик из металлических прутьев, чтобы предотвратить просыпание непрогоревших углей.
Дно можно и вовсе заварить толстым листом железа и закрыть все щели. В таком случае весь жар будет оставаться в топке. В этом примере интересен способ изготовления самодельной петли. Сама дверца изготовлена отдельно и затем приварена — так не остается щелей для выхода дыма.
Такая работа займет больше времени и потребует мастерства сварщика, но и выглядит готовая печь презентабельно, и процесс приготовления будет более комфортным.
Поэтапное изготовление печной конструкции из автомобильных дисков
Для начала, определим исходные данные для нижней части банной печи. Нам понадобятся:
- глубина промерзания грунта,
- характеристики грунта: пучинистость, агрессивность и т.п..
Глубину промерзания принимают по СП 131.13330.2015 «Строительная климатология». Остальные характеристики определяют визуально. Пучинистый грунт предполагает глубину закладки не менее 1,2 м, сухой или песчаный — не менее 0,8 см. Основание фундамента должно находится ниже отметки промерзания грунта.

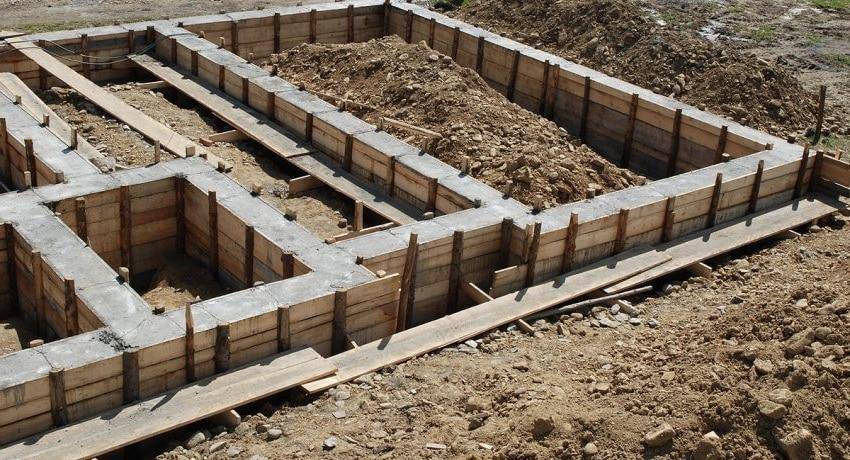

Фундамент под банную печь лучше выполнять в виде сплошной монолитной плиты с армированием. В качестве материала подойдет бетон класса В12,5 — В15. Согласно СНиП, фундамент должен превышать размеры конструкции минимум на 100 в каждую сторону.
- Принимаем размеры плиты 700х700.
- Глубину принимаем 0,8 м, тогда Vбетона = 0,7м*0,7м*0,8м = 0,4 м3.
- Шаг арматурных стержней А-III Ø12 принимаем 200х200, армирование в 2 яруса, защитной слой бетона — 50 мм.
- Получаем: 700 — 100 = 600/200 1 =4 поперечных прута, 700 — 100 = 600/200 1 = 4 продольных прута, 4*4 = 16 вертикальных прутов.
- Итого: 8*0,6м 16*0,7 м = 4,8 11,2 = 16 м.
- Стандартно берем 10% в запас с учетом нахлестов 16*1,1 = 17,6 >, принимаем 18 м.
Схема
Пример фундамента
Предлагаем ознакомиться Отопление из полипропилена своими руками
Одним из недостатков печи для сауны из дисков от колес грузовых машин можно считать высокую температуру ее поверхности, что требует проведения определенных противопожарных мероприятий, в том числе защиты стен и потолка несгораемыми материалами.
На стенах устраивают защитный фартук на всю высоту, шириной не менее 700 мм.
Общий вид печи из колесных дисков представлен на рис. 1, чертеж печи в разрезе — на рис. 2.
Рис. 1 Схема печи для бани из дисков грузового автомобиля
Работы проводят в следующем порядке:
- Выполняется фундамент.
- Выполняется защита ограждающих конструкций (см. выше).
- Кладка кирпичной топки. Выполняется с перевязкой вертикальных швов, не менее, чем на 1/3, на постель. В качестве раствора используют глину.
- Первый диск устанавливают на топку свариваем со вторым и монтируем на топку. Предварительно вырезаем у первого диска дно по нижнему ободу. Для сварки используйте сплошной сварной шов.
- Ко второму ободу привариваем заранее привариваем трубу диаметром 160 и длиной 500 мм. К первому — отражающий лист немного меньше его внутреннего диаметра (см. рис. 2).
- С помощью 4 прутков привариваем третий диск ко второму.
- В центре третьего диска привариваем кожух, диаметр которого несколько больше диаметра выхлопной трубы, которую в этот кожух и проденем в дальнейшем. Уплотняем глиной или асбестовым шнуром. Привариваем рассекатель.
- Монтируем 4 диск, к которому предварительно привариваем дно из металлического листа. Он будет служить резервуаром для воды, поэтому все соединения должны быть выполнены герметично.
- Монтируем трубу с приваренным к ее верху основанием для кирпичного дымохода. Выкладываем минимум 5 рядов дымохода из кирпича. Далее его используем в качестве основания под асбестоцементную трубу диаметром 160.
Процесс монтажа не вызывает затруднений, если заранее подготовить все заготовки и четко использовать данную пошаговую инструкцию. Все лишние отверстия закройте вкладышами толщиной 4 мм.
Рассмотрим устройство дымохода более подробно. Начнем с того, что максимальный вес асбестоцементной трубы 50 кг. Это связано с тем, что он опирается на площадку из металла, толщиной всего 3 мм. Основную же нагрузку принимает на себя днище 4 диска.
Вся конструкция должна быть надежна закреплена. Стыки необходимо дополнительно уплотнять асбестовым шнуром, чтобы исключить попадание дыма в помещение.
Кирпичная кладка используется в качестве основания для асбестоцементной трубы. Для надежности крепления необходимо выполнить минимум 5 рядов из кирпича. Кладку нужно выполнять с обязательной перевязкой вертикальных швов.
Вывод трубы
Стоит заметить, что вывод дымохода можно сделать и в стене. Это предполагает наличие горизонтального участка, что нежелательно. Зато, дымоход займет меньше места в самом помещении. Требования пожаробезопасности те же.
Преимущества и недостатки
Для обогрева гаража печь делается из дисков для Камаза — они большого диаметра Перед принятием решения в пользу изготовления буржуйки из дисков своими руками следует объективно оценить положительные и отрицательные стороны этого сооружения.
Достоинства:
- Низкая себестоимость. Требуются незначительные вложения, так как основная часть изготавливается из бросового сырья или приобретенного недорого материала.
- Долговечность. В производстве колес используется особая сталь, устойчивая к коррозии, трению и нагреву до экстремально высокой температуры.
- Компактность и легкость. Готовое изделие можно без труда перемещать по помещению, а при необходимости вывозить на другие объекты, в том числе и в походы.
- Простота сборки. Сделать печку из дисков сможет даже начинающий ремонтник стандартным набором инструментов, которые есть в любом гараже.
- Эффективность нагрева. Обогреватель быстро начинает выделять сильный жар, в считаные минуты создавая теплую и комфортную обстановку.
Металл быстро остывает после нагревания Недостатки:
Слабая тяга. Приходится значительно увеличивать высоту трубы, а это дополнительные сложности и расходы.
Быстрое остывание после прогорания топлива. Стенки очага тонкие, он греет строение только при условии постоянной загрузки горючего.
Сильный жар от стенок
При неосторожности можно получить ожог руки.
Низкая высота корпуса и загрузочного отверстия. Очаг неудобно топить, а также готовить, используя верхнюю поверхность для приготовления пищи.
Исходя из анализа особенностей устройства, перспектив его применения и собственных умений принимается решение о целесообразности его изготовления.
Как правильно сложить печь буржуйку?
Самостоятельно правильно сложить кирпичную печь-буржуйку под силу даже новичку. Для этого нужно знать и соблюдать простые правила, которые pechnoy.guru предоставит ниже.
Схема и чертеж
Ниже рассмотрим, как своими руками сложить печку буржуйку из кирпича. Чертеж и размеры можно посмотреть на фото №1:
Фото№1 – чертеж буржуйки из кирпича своими руками
Порядовая раскладка кирпичей печи-буржуйки из показана на фото №2:
Фото №2 – порядовая раскладка кирпичей (схема)
С материалами и конструкцией печи мы определились, раствор готов. Устройства фундамента такая конструкция не требует. Для комфортной и безопасной работы, отопление нужно размещать, соблюдая все нормы пожарной безопасности. Выбрав место, стелем два слоя гидроизоляции. Сверху делаем подготовку из песка, толщиной 10 мм. Приступаем к кладке:
- Сверху, без раствора, кладем кирпич (смотри фото №2, первый ряд). Строго контролируем горизонтальность с помощью уровня.
- Устанавливаем дверку для поддувала. Закрепляем ее с помощью проволоки и оборачиваем асбестовым шнуром.
- Продолжаем кладку (смотри фото №2, ряд №1).
- Дальше идет шамотный кирпич (см. фото №2). Над ним будут установлены колосники.
- Прямо над поддувалом ставим колосники.
- Следующий ряд ставим на ложок. Сзади стенку кладем без раствора (выбивные кирпичи).
- Устанавливаем дверь топки. Закрепляем ее с помощью проволоки и кирпичей.
- Поверх кладем ряд на постель по контуру четвертого.
- Следующий – снова на ложок. Сзади ставим 2 кирпича.
- Сверху ряд должен перекрыть топочную дверцу и закончиться на 130 мм выше ее.
- Продолжаем кладку, немного смещая кирпичи назад. Перед этим укладываем асбестовый шнур, на который установим варочную плиту.
- Формирование дымовой трубы начнем со следующего ряда. Конструкцией предусмотрена установка насадной трубы из жести иди гофрированного алюминия. Труба не должна быть тяжелой. Иначе может сместиться центр тяжести.
- На одиннадцатом ряду ставим задвижку для регулирования потока воздуха. Не забываем уплотнить ее асбестовым шнуром и замазать глиной.
- Далее в четверик кладем дымовую трубу, которую стыкуем с металлической. Труба должна стоять строго вертикально и не откланяться в сторону. Для большей устойчивости, ее следует перекрыть тремя рядами кирпича.
- Удаляем вышибные кирпичи, которые мы ставили на 4 ряду, чистим дымоход от мусора.
- Теперь печь следует побелить. Известка пойдет любая. Специалисты рекомендуют добавить синьку и немного молока. Так побелка не будет темнеть и отлетать.
- Устанавливаем металлический лист перед топкой.
- Устанавливаем плинтус.
Пример готовой буржуйки из кирпича
Сушка
Причина появления трещин — избыточная влага в кирпичах, поэтому печь нужно тщательно просушить. Есть два этапа сушки: естественный и принудительный.
- Естественная сушка длится не менее пяти суток. Все дверцы должны быть полностью открыты. Для повышения интенсивности процесса, поставьте перед топкой вентилятор или засуньте в нее и включите обычную электрическую лампу накаливания (только не энергосберегающую). Полностью высушить печь этим методом не удастся, поэтому переходим к следующему этапу.
- Принудительная сушка производится за счет сжигания сухих дров. Проводят такую топку один раз в 24 часа. Топить следует только мелкими сухими поленьями. Приоткройте дверь поддувала и откройте наполовину заглушку.
Когда дрова прогорят, неплотно прикройте поддувало. А верхнюю заглушку закройте, оставив 1-2 см. Когда угли прогорят, откройте все каналы. Такую топку проводите в течении недели. В первый день сжигают около 2 кг дров. Далее каждый день прибавляйте 1 кг.
Изготовление дверцы для топки
Этот элемент является самым сложным во всей конструкции. В следующей таблице приведены унифицированные размеры печных дверок:
Размер | Поддувальные, прочистные дверки, мм | Проемы под топочные дверки, мм | |||
длина | 25 | 25 | 25 | 30 | 25 |
ширина | 130 | 130 | 250 | 250 | 250 |
высота | 70 | 140 | 210 | 280 | 140 |
Дверь для топки изготавливаем по чертежам, представленным на фото №3:
Фото №3 – чертеж дверки для топки и прочистной камеры
Обшивка металлом
Кирпичную буржуйку можно дополнительно обшить металлом. Получим металлическую буржуйку со всеми плюсами, но без минусов (кроме веса). Такая конструкция предохранит печь от растрескивания и сколов. Это значительно повысит срок службы. Для этого потребуется листовой металл, толщиной 4-6 мм. Процесс не представляет особой сложности. Металлический лист размечают, нужные детали вырезают «болгаркой» или резаком. Дальше проводят облицовку и соединяют с помощью сварки и металлического уголка.
Такая конструкция не только долговечна, но более безопасна. Однако, требует дополнительных расходов и трудозатрат.
Что такое буржуйка и где используется
Буржуйка — это самодельная печь, которая изготавливается из металла или других материалов и имеет прямой выход дыма. Вопреки распространенному мнению, это вовсе не русское изобретение.
Они широко применяются в Америке и в Японии. Свою популярность они приобрели из-за своей простоты и возможности обогрева небольших построек там, где другой возможности больше нет.
Плюсы буржуйки
Использование буржуек имеет ряд плюсов:
- Простота изготовления является главным преимуществом буржуйки. За все годы его использования, форма печи не поменялась.
- В качестве топлива может выступать все что угодно. Это может быть дерево, отработанное масло, спирт, то есть всё, что горит.
- Время для изготовления печи составит всего 1-2 дня. То есть за такой короткий промежуток времени в помещении можно организовать тепло.
- Изготавливаться буржуйка может из всего что угодно. Старые трубы, коробы и так далее. Все это может послужить хорошим основанием для новой печи.
Минусы печки
Вроде бы преимущества у печки такие явные, что недостатков у нее просто не может быть. Но они есть:
- низкий КПД. Половина тепла улетает в трубу;
- необходимы знания в работе, а также в применении со сваркой;
- стенки буржуйки сильно нагреваются, есть риск получения ожога;
- плохо сделанная буржуйка может стать источником пожара.
Особенности и принцип работы буржуйки
В отличие от классической печи для буржуйки не нужен фундамент, сложный дымоход, площадка. Топить можно дровами, опилками, щепками, торфом, углем, отработанным машинным маслом. Простая конструкция и монтаж доступны для самостоятельного изготовления людьми с базовыми знаниями работы с металлом. За счет небольших габаритов и массы самодельная буржуйка легко размещается даже в маленьком гараже.
По сравнению с кирпичной печью буржуйка быстро остывает. Поэтому для поддержания комфортной температуры придется ее топить все время пребывания в гараже. Металл сильно нагревается, что может привести к ожогу при случайном прикосновении.
Принцип работы буржуйки такой же, как у классической печи:
- воздух, необходимый для сгорания топлива, поступает в топку через поддувало;
- образующееся тепло нагревает стенки;
- продукты горения удаляются через дымоотводную трубу за счет естественной тяги;
- скорость сгорания топлива регулируют положением дверки поддувала.
Принцип работы буржуйки
На дровах или отработанном масле
В зависимости от размеров буржуйкой на отработке отапливают не только маленькие, но и большие помещения. Кроме машинного можно использовать другие виды масла и солярку.
К достоинствам печки на отработке относятся:
- не нужно отвлекаться на подкидывание дров, одной заправки хватает надолго;
- за счет 2-хэтапного сжигания эффективность выше, чем у дровяного аналога;
- буржуйка на отработке не дымит при любой погоде.
Из недостатков отмечают:
- шум;
- при сгорании отработка выделяет специфичный запах, поэтому требуется установка вентиляции;
- необходимость частой очистки камеры сгорания и дымоотводной трубы;
- трудность удаления коксованного слоя, образующегося при сгорании масла, из нижней камеры.
Основным достоинством буржуйки на дровах считается возможность использования любого твердого топлива. Из недостатков следует учитывать:
- КПД низкий, так как значительная часть тепла вылетает в трубу;
- необходимость регулярного подкидывания дров, разбивания головешек, следить, чтобы угольки не выскакивали из топки;
- затраты времени на подготовку топлива;
- малый диапазон регулирования процесса горения.
Характеристики печки на отработке лучше, но по правилам пожарной безопасности помещение для ее установки должно быть оборудовано приточно-вытяжной вентиляцией. Выполнение этого требования для частников затруднительно, поэтому делают буржуйку в гараж своими руками на дровах.
Немного рекомендаций по использованию дисковой печи
В процессе эксплуатации могут возникать некоторые сложности, которые можно вполне избежать, если соблюдать некоторые простые правила:
Главное, надежно сварить все стыки будущей печки. В процессе эксплуатации в парилку через не заделанные щели может попадать дым
Это не очень приятно, поэтому уделите особое внимание сварочным работам. Конечно, при длительном использовании от больших температурных режимов, могут возникнуть трещины, но они легко устраняются при помощи глины и хорошо просушенного песка
Песок может помочь найти новые щели.
Перед тем, как начать использовать печь, ее нужно обработать с помощью краски. Краска должна быть обязательно устойчивой к большим температурам. На верхнюю часть сооружения нужно обратить особое внимание. Испарение жидкости происходит именно в ней. Иногда металл может подвергаться коррозии и в следствии этого терять свои свойства.
Лист из нержавеющей стали нужно установить на дымоходную трубу. Вода высоких температур оказывает отрицательное воздействие на конструкции. Для крепежа может подойти заранее приготовленный хомут. Его можно купить в магазине или изготовить самостоятельно.
Соблюдайте пожарную безопасность. Если пол в бане деревянный, то обязательно должно быть огнеупорное сооружение. Перед помещением, где находиться топка, нужно установить кусок железа 20 на 30 сантиметров. Это будет огнеупорный щит. По всей площади снизу сделайте изоляцию. Расстояние между изоляцией и печкой засыпьте песком и камнями. Промежутки между печью и изоляцией рекомендуется засыпать сухим песком, а сверху заполнить камнями. Эти природные материалы впитают в себя большую температуру, которую дает нам печка. Кроме этого, они отлично удерживают полученное тепло и, благодаря этому, могут позволить печке дольше удерживать температуру даже после угасания дров. А в-третьих, это отличный декор для вашей бани.
В заключении хочется сказать, что соорудить самостоятельно печку для бани из старых дисков не так уж и сложно. Нужно всего лишь соблюдать рекомендации и выполнять каждый этап работ на совесть.
