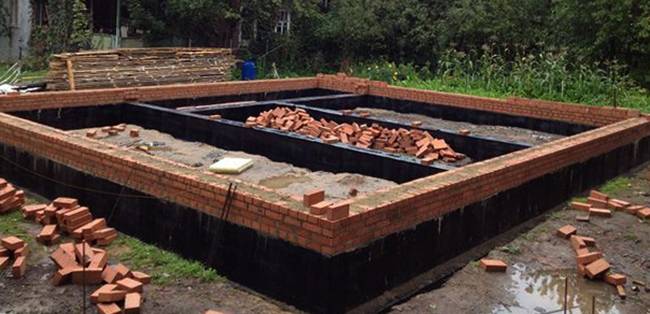

Цоколь из кирпича на ленточный фундамент: устройство цоколя и поэтапная инструкция монтажа своими руками

Требования к цокольным этажам при строительстве

Цокольный этаж представляет собой помещения с отметкой пола ниже нулевого уровня, но не более,чем 50% высоты помещения. В проектных застройках цокольный этаж размещают с целью наиболее экономичного использования строительных и земляных объемов. Цокольный этаж может быть построен под частью здания, такие помещения объясняются рельефом местности. Подземные помещения могут занимать всю площадь сооружения. Конструкция подземного этажа аналогична конструкции здания.

Согласно СНиП 3.03.01-87 «Несущие и ограждающие конструкции» и 2.02.01-8 «Основания зданий и сооружений», к цокольному этажу предъявляются следующие требования:

1. Цокольный этаж – это помещения здания, которые должны быть ниже нулевой отметки и выше уровня отметки земли не более 50% высоты цокольного этажа. Высота помещения должна быть не менее 1,80 м.
2. Ширина лестничных маршей цокольного помещения должна быть не менее 0,9 м.
3. Цокольное помещение должно быть обеспечено отдельным выходом наружу.
4. Для обеспечения вентиляционных потоков необходимо оборудовать продухи, которые должны быть расположены на высоте 20-25 см от нулевой отметки.
5. Устройство приямок (оконные проемы в помещениях подвалов или цокольных этажей), регламентируемые санитарными нормами и правилами СНиП 2.2.1/2.1.1.1278-03 «Гигиенические требования к естественному, искусственному и совмещенному освещению жилых и общественных зданий».

Какой кирпич используется и сколько?

Перед тем как начать делать устройство, необходимо позаботиться о закупке материалов для работы

Важно правильно рассчитать количество красного кирпича. Для этого ширина и высота раскладки умножается на периметр фундамента, таким образом, рассчитывается объем

Средние показатели расхода материала — 400 кирпичей на 1 м³ полученного объема. Однако это приблизительные показатели, точное число зависит от параметров и типа использованного материала.

Чтобы заложить кирпичный цоколь своими руками не рекомендуется использовать в работе силикатный материал или бетонный блок. Использование опасно тем, что такой кирпич максимально впитывает влагу и впоследствии влияет на разрушение фундамента и несущих стен. Плюс ко всему страдает поверхность кладки, плохо ложится и держится штукатурка. Оптимальными вариантами вместо использования силикатного в строительном процессе является применение таких видов кирпичей:

• клинкерный;
• сухого или полусухого прессования;
• поризованный;
• керамический;
• глиняный.

Возведение цоколя из кирпича своими руками

Цоколь служит опорой для несущих элементов строения, поэтому работа должна быть выполнена с максимальным качеством. Для возведения прочного и надежного цоколя, необходимо точно выполнять каждый этап.

Выставление углов

Этот этап считается самым важным. Небрежное выполнение работы приведет к тому, что в процессе общей кладки могут появиться дефекты. Для выставления углов необходимо выложить кирпичи без раствора и проверить правильность укладки. Для этого рулеткой измеряют противоположные стороны и диагонали. Оба параметра должны быть равными между собой. Углы при правильной кладке имеют величину, равную 900. Правильное горизонтальное и вертикальное положение кладки контролируется строительным уровнем и отвесом. При совпадении всех параметров проводят фиксацию кирпичей песчано-цементным раствором.

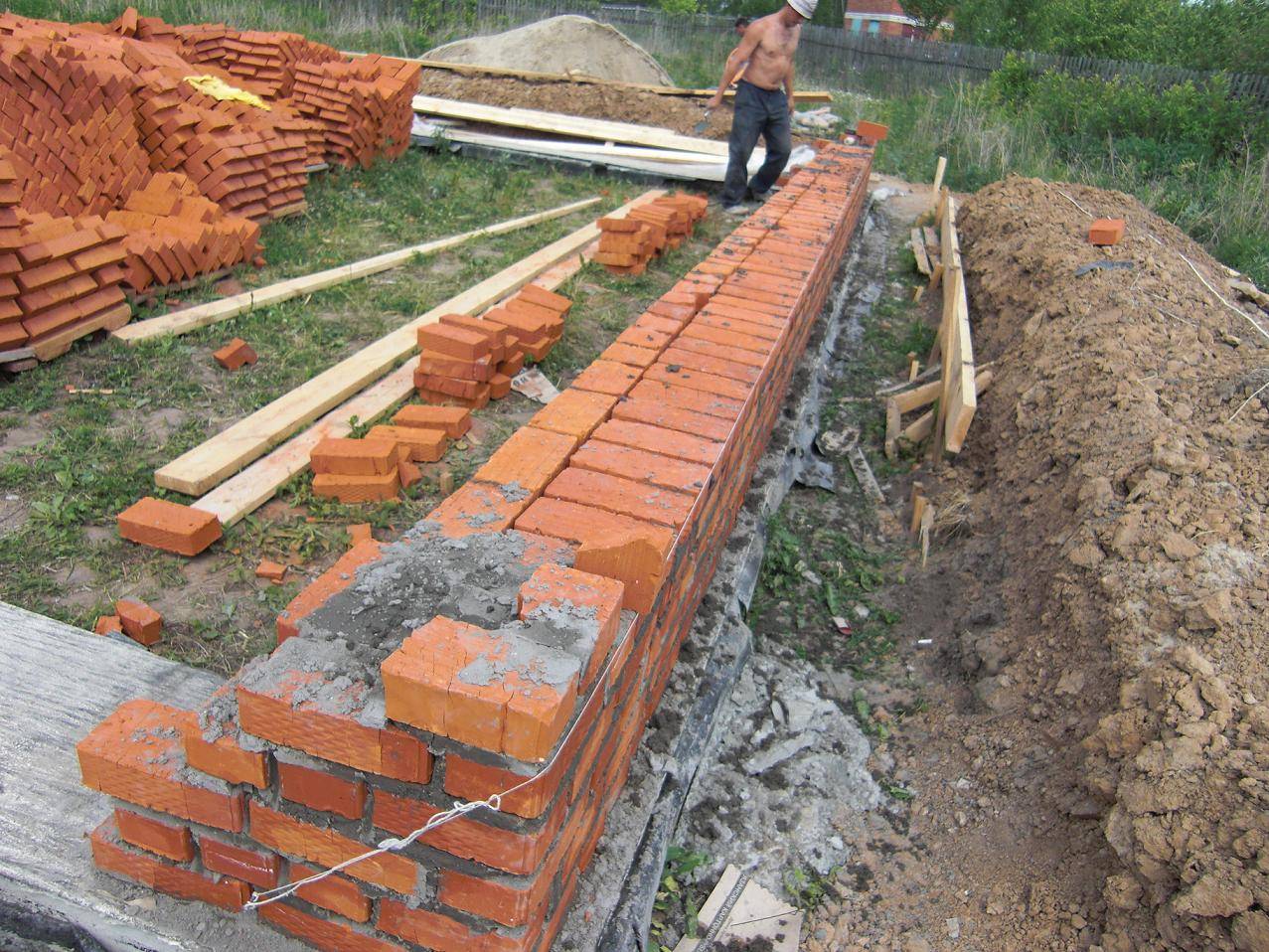

Укладка кирпичей

Укладывать кирпичи нужно на песчано-цементный раствор. Для его приготовления берут песок и цемент в соотношении 3:1, перемешивают и разбавляют водой до консистенции густой сметаны. Кладку проводят горизонтальными рядами, укладывая по полтора или два кирпича. Следующий ряд выполняется с поворотом кирпичей на 900, то есть с перевязкой. При этом продольные швы в соседних рядах рекомендуется сдвигать на полкирпича, а поперечные – на четверть.

Толщина шва между кирпичами не должна быть более 1,5 см. Через каждые четыре ряда нужно выполнить армирование кладки. Для этого используют металлическую сетку.

Высота цоколя зависит от конструктивных особенностей строения. При наличии цокольного этажа можно выполнять кладку на высоту 0,8-1 метр. Для обычного дома достаточно высоты 0,5 метра.

Защитное покрытие стен цоколя

Чтобы защитить кирпич, который уложили на ленточный фундамент, кладку облицовывают различными материалами:

• штукатурка;
• сайдинг;
• натуральный камень;
• искусственная плитка.

Штукатурка

Оштукатуривание цоколя – самый распространённый метод защиты кирпичной кладки. Существуют различные составы штукатурных растворов на цементной и гипсовой основах. Один из популярных способов оштукатуривания – это покрытие стен под «шубу». Добавлением пигментов нужного цвета добиваются общей гармонии колорита с общим видом фасада дома.

Сайдинг

Облицовка цоколя сайдингом заключается в закрытии кирпичной кладки панелями из пластика или оцинкованного металла. Перед установкой сайдинга стены утепляют плитами из пенополистирола или пенопласта.

Натуральный камень

Облицовка кладки натуральным камнем бывает двух видов.

В первом варианте используют натуральный камень в виде плит правильной геометрической формы.

Во втором случае цоколь обкладывают диким камнем или плитняком.

Искусственная плитка

Плитку кладут таким же способом, как и плиты из натурального камня.

Применять искусственную облицовку очень выгодно.

Современные технологии производства строительных материалов позволяют получить искусственную облицовку, полностью имитирующую структуру ценных горных пород, а стоимость искусственного материала гораздо дешевле облицовки из мрамора или гранита.

Виды кладок

Существует много видов кладки, имеющих декоративное или чисто практическое значение.

Выбор наиболее подходящего варианта в первую очередь обусловлен толщиной цоколя.

Поскольку цоколей в полкирпича не бывает, минимальный вариант — кладка в кирпич. Основным элементом кладки является перевязка, т.е. размещение кирпичей таким образом, чтобы все швы пересекались цельными брикетами.

Самым известным способом перевязки является обычная ложковая кладка, но она не позволяет перевязывать внешние и внутренние ряды между собой.

Поэтому чаще всего используют цепную кладку, когда один ряд кирпичей укладывается обычным ложковым способом, а другой ряд — тычковый, т.е. состоящий из кирпичей, уложенных поперек оси стены.

ОБРАТИТЕ ВНИМАНИЕ!
При использовании цепной кладки существуют специальные правила, предписывающие укладку тычком первого и последнего ряда, выступающих элементов или участков, расположенных непосредственно под балками.

Нужен ли цоколь из кирпича

Нужен цоколь из кирпича -вопрос,которым мучается каждый застройщик. Частично ответ  найдете  в предыдущем разделе.

Но,у цоколя есть еще одна функция-защитная. Как известно,фундамент,находящийся в земле,впитывает влагу.Особенно,если бетон готовился вручную,то его гигроскопичность оставляет желать лучшего. Поэтому ,всегда нужно прокладывать рубероид между бетоном и кирпичной кладкой цоколя в качестве гидроизоляционного слоя,который будет предохранять кирпич от впитывания грунтовой влаги.

Так вот,нужно,чтобы кирпичная кладка цоколя выступала на 20-50мм над фундаментом.Это делается для защиты фундамента и попадания атмосферных осадков (дождя,снега) на гидроизоляционный слой.

Например, ширина фундамента 300м. Значит кирпичную кладку цоколя нужно делать шириной в 1.5 кирпича (380 мм),Получается по 40мм свеса с каждой стороны фундамента.

Если ширина фундамента 400м,то совсем не экономично делать цоколь шириной 500мм(в 2 кирпича).Можно  сделать в 1.5 кирпича(380мм) и сместить его на 20мм на внешнюю сторону.

Можно сделать и западающий вариант цоколя,когда кирпичная кладка выполняется посередине фундаментной ленты. Получается,что  на 20мм фундамент будет выступать. В этом случае,попадание дождевой влаги на гидроизоляционный слой неизбежно.Возможно скопление воды и последующее впитывание кирпичом. Этого можно избежать,если сделать защиту кирпичной кладки и фундамента карнизными свесами из оцинкованной или крашенной стали.

Сруб,установленный на цоколь,будет  защищен от грунтовой влаги гидроизоляционными слоями в двух местах ( 1-между фундаментом и цоколем, 2- между цоколем и срубом),что увеличит срок службы сруба:как правило,  нижние венцы сруба в 90% случаев сгнивают от постоянного попадания влаги снизу.

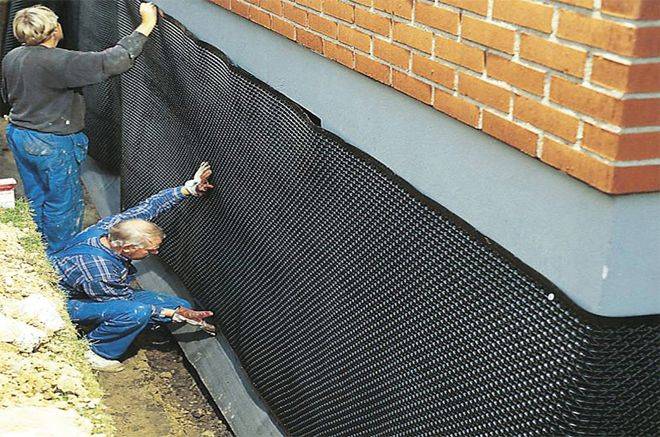

Верхняя гидроизоляция

После того, как положенный цоколь полностью высохнет, делают верхнюю гидроизоляцию. В случае гидроизоляции фундамента работу делают по трем сторонам — боковым и верхней. В этой части достаточно сделать только верхний слой. Его монтируют из рубероида или специальной пленки, обычно укладывают 2 ряда материала. После этой части приступают к возведению стен.

Свой дом очень важно защитить от вредоносной влаги. Тщательные работы по сооружению гидроизоляции предотвратят попадание в поры стен и основания влаги, а значит, не будет происходить разрушения

Также, важно не забыть про вентиляционные отверстия, которые будут способствовать естественному притоку воздуха. После сооружения этого элемента постройки, его можно утеплить, за счет чего можно значительно утеплить полы дома.

Создаем кирпичный фундамент своими руками

Определив назначение постройки, принимают решение о возведении ленты или столбов.

Но в любом из вариантов гидроизоляция обязательна. Для этого хорошо подойдет старый проверенный битум, рулонный рубероид. Для дополнительной защиты от влаги роют траншею и укладывают в нее дренажную трубу.

Рассмотрим пошаговые инструкции по созданию каждого из видов кирпичного фундамента.

Этапы строительства столбчатого основания

Его прочности достаточно для легких сооружений:

• небольших дачных домиков из сруба;
• дощатых хозблоков;
• летнего душа и туалета;
• беседки.

Такой фундамент несложно выложить самому, вооружившись руководством от опытных строителей. Цена его доступна, а отмостку делать не нужно.

Перед работой советуем взять во внимание следующие рекомендации:

1. Для одноэтажного каркасного домика хватит столбов размерами 38*51 или 38*38 см.
2. Если это летняя кухня с мансардой, то габариты опор увеличивают до 51*51 см.
3. Для замеса раствора лучше всего подходит цемент марки М400, М500.
4. Дно ям необходимо разровнять, утрамбовать и постелить геотекстиль. Он станет препятствием для проникновения влаги в фундамент, не даст песку уйти в землю, разрастись сорнякам.
5. Сверху формируют подушку из щебня и песка, настилают рубероид.
6. После этого начинают кладка столбов проверенным дедовским способом.
7. Через каждые 4 ряда рекомендуют укреплять опоры слоем сетки из проволоки.
8. Чтобы все колонны находились в одной плоскости, следует каждый выложенный ряд проверять строительным уровнем.

Подробное руководство по строительству столбчатого фундамента для беседки.

Возведение ленты

Выбор в пользу этого основания возможен, если планируется строительство здания с цокольным этажом, подвалом, чердаком на крыше. Стены могут возводиться из камня, железобетона.

По отзывам мастеров, лента – надежный фундамент не только на твердом грунте, но и на песчаном, пучинистой суглинке. Главное –  выполнить качественное армирование.

Детально ознакомиться с плюсами и минусами ленточного основания, поэтапным методом укладки вы сможете прочитав статью: «Виды ленточных фундаментов».

Заливка фундамента из битого кирпича

От старых построек иногда остаются части кирпича, которые тоже можно использовать как вспомогательный материал при заливке фундамента. Но и здесь он подойдет только для основы под небольшие сооружения типа бани, сарая или беседки.

Фото: подготовительные работы

Полагать, что из этого сырья получится надежная лента, монолит под дом, не стоит. Даже при условии заливки хорошего слоя раствора бутовый камень не выдержит такой нагрузки.

Бой кирпича – это добавка к бетону вместо щебня. Поэтому советуем ознакомиться с некоторыми тонкостями его применения:

1. Сырье следует бить до получения небольших и одинаковых по размеру кусков.
2. Материал нужно разместить ближе к центру фундамента.
3. Применять стоит только части керамического полнотелого кирпича.
4. На 1 м3 основания потребуется ½ боя.
5. Слой бетонного раствора должен на 2 см превышать уровень покрываемого бута.

О подробном порядке действий по заливке монолита для беседки можно узнать здесь: «Как построить фундамент для беседки».

Выбирая кирпич как основной материал для устройства фундамента, вы получите надежную основу, которую можно изготовить и своими руками, сэкономив на услугах строителей.

Проверка ровности по горизонтали

Заливка бетонного основания нуждается в обязательной проверке водным уровнем. Проводится фиксация одного края в углу строения. Второй конец перемещается между остальными углами. Только абсолютная ровность поверхности со всех сторон позволяет приступать к кладке.

Погрешности выравниваются раствором. При расхождении в 10-20 мм, основание выравнивается небольшим количеством первоначального шовного соединения. Создается более сухой состав, иначе шов разойдется под весом кирпичной прослойки. Углы правильно выставляются вбиванием колышков. Натягивается строительный шнур. Это позволяет проверять геометрию сооружения.

Какой кирпич используется и сколько?

Перед тем как начать делать устройство, необходимо позаботиться о закупке материалов для работы

Важно правильно рассчитать количество красного кирпича. Для этого ширина и высота раскладки умножается на периметр фундамента, таким образом, рассчитывается объем

Средние показатели расхода материала — 400 кирпичей на 1 м³ полученного объема. Однако это приблизительные показатели, точное число зависит от параметров и типа использованного материала.

При покупке кирпичей важно учитывать процент боя, поэтому рекомендуется приобретать на 10—15% больше рассчитанного количества. Чтобы заложить кирпичный цоколь своими руками не рекомендуется использовать в работе силикатный материал или бетонный блок

Использование опасно тем, что такой кирпич максимально впитывает влагу и впоследствии влияет на разрушение фундамента и несущих стен. Плюс ко всему страдает поверхность кладки, плохо ложится и держится штукатурка. Оптимальными вариантами вместо использования силикатного в строительном процессе является применение таких видов кирпичей:

Чтобы заложить кирпичный цоколь своими руками не рекомендуется использовать в работе силикатный материал или бетонный блок. Использование опасно тем, что такой кирпич максимально впитывает влагу и впоследствии влияет на разрушение фундамента и несущих стен. Плюс ко всему страдает поверхность кладки, плохо ложится и держится штукатурка. Оптимальными вариантами вместо использования силикатного в строительном процессе является применение таких видов кирпичей:

• клинкерный,
• сухого или полусухого прессования,
• поризованный,
• керамический,
• глиняный.

Возводим цоколь из кирпича своими руками

Цокольное сооружение должно служить опорой для несущих стен будущего дома, поэтому к его обустройству необходимо подойти со всей ответственностью. Работа разбивается на несколько этапов, которые необходимо выполнить правильно:

Выставление углов

Данный этап, пожалуй, является основой всему. Если его выполнить неправильно, то впоследствии возникнут отклонения, которые повлияют на качество. Для начала раскладывают кирпичи без использования раствора и тщательно проверяют укладку. Посредством рулетки необходимо проверить основные узлы, также диагонали и размеры противоположных сторон. Каждый из этих параметров должен полностью совпадать. Далее проверяем градусы на угловых узлах. Они должны быть только прямыми. Для измерения всех выше перечисленных параметров используют уровень и отвесы. После того, как параметры по всем узлам совпали на каждом, начинают фиксировать кирпичи цементным раствором.

Укладываем кирпичи на цементный раствор

Прежде чем приступить к фиксации кирпичей на каждом узле, приготавливаем цементно-песчаный раствор в соотношении 1:3. Развести его необходимо водой. Чтобы по вязкости он напоминал состояние густой сметаны. Кирпичи укладывают горизонтально. Если в первом ряду проводят несколько рядов, то элементы кладки красного кирпича смещают по отношению друг к другу на пол кирпича.

В следующем ряду, кирпичи поворачивают на 90 по отношению к элементам в первом ряду. Таким способом обеспечивается связка. Что касается швов между кирпичами, то его размеры в среднем составляют 15 мм. Таким способом поднимаем цоколь до нужного уровня.

Важно! Специалисты рекомендуют проводить армирование кладки в среднем каждые 3 – 4 ряда. Для этого используют специальную металлическую сетку

В этом случае цоколь из кирпича на ленточный фундамент будет значительно крепче.

Порядок выполнения работ

Рассмотрим, как выложить цоколь из кирпича на ленточный фундамент своими руками.

Алгоритм действий выглядит следующим образом:

в первую очередь придется рассчитать, сколько кирпича надо на цоколь фундамента. Для этого следует знать параметры запланированных к строительству стен, и размеры кирпичного камня. Если работа предстоит с материалом нестандартных параметров, то подсчитывается объем цокольной части, который делится на объем одного кирпича. Расчеты простые, сложностей не вызывают;

• перед тем, как начать класть цоколь из кирпича, необходимо проверить горизонталь фундаментного основания. Если работы выполнялись качественно, то максимальные отклонения не превысят пары сантиметров, что легко устраняется выведением первого цокольного ряда. Если при проверке обнаружены большие отклонения, ленту придется выравнивать. Итак, как выложить цоколь из кирпича своими руками на неровном фундаменте? Для начала на угловых участках вертикально крепятся рейки. На одной отбивается горизонталь, ее значение переносим на другую планку. По отметкам натягиваем веревку, замеряем расстояния до фундаментной поверхности. Это поможет рассчитать примерные рабочие объемы и потребность в материалах. На устранение неровностей более двух сантиметров потребуется приготовить бетонный раствор, более мелкие погрешности устраняются смесью из песка и цемента. Работать разрешается «на глазок», так как последующая за слоем раствора кирпичная линия будет выводиться по уровню. Выравнивающий слой должен хорошо высохнуть, для чего потребуется не менее двух недель. Только после этого разрешается кладка цокольного кирпича на фундамент;

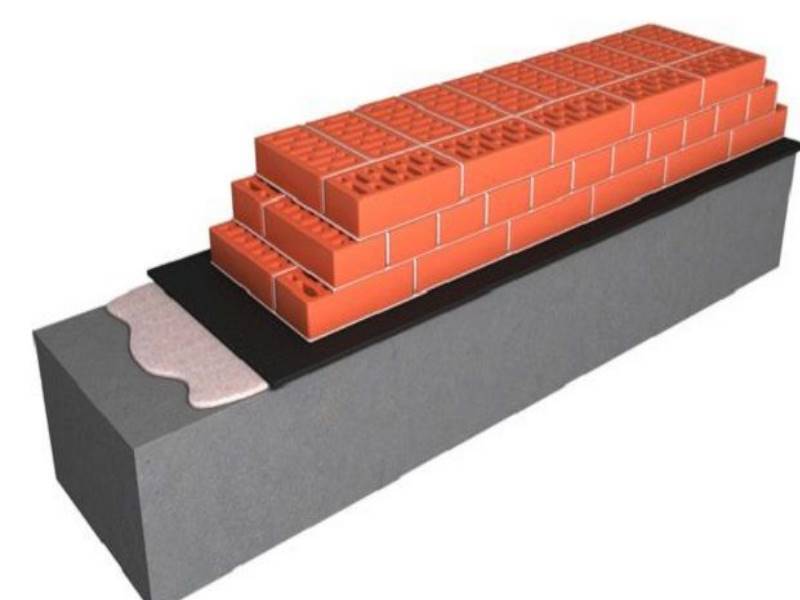

• перед началом кладочных работ на фундаментную ленту укладывается рубероид в два слоя. Устройство этого гидроизоляционного слоя является важным условием, потому что цоколь может быстро разрушиться от воздействия влаги;
• ведение кладки начинается с двух угловых участков. Если вы в таком деле новичок, просто потренируйтесь выкладывать кирпичи без кладочного раствора, пока движения не станут автоматическими. Не забывайте при этом использовать инструменты для контроля качества работ. Обязательное условие – перевязки, чередования ложковых и тычковых рядов. Чтобы легче было контролировать свою работу, высоту углов выводите максимум в пять – семь камней;

по начальному ряду вбивается гвоздь, натягивается шнур. Необходимо удостовериться, чтобы бечевка проходила по кирпичным граням. Подготовка закончена, можно переходить к устройству цокольных рядов.

Расчёт количества кирпича

На 1 м3 расходуется до 400 кирпичей

Определить потребность в кладочном материале несложно. Для этого нужно произвести ряд действий:

1. На этапе проектирования определяют общий объём кладки путём умножения длины периметра фундамента на высоту и ширину стен цоколя.
2. Норма среднего расхода кирпича на 1 м3 составляет 400 шт. Путём перемножения величин нормы расхода на объём кладки получают среднее количество кирпича.
3. Транспортировка кирпича осуществляется на деревянных поддонах в количестве 300-330 шт. в каждом комплекте поставки.
4. Имея эти данные, можно определить потребность материала в количестве поддонов. Приобретать материал нужно с запасом в 5-7% от общего количества кирпича.

От правильного формирования кирпичной кладки цоколя зависит прочность и надёжность всего здания. Отмостка вокруг дома, выполненная в соответствии со строительными нормами и правилами, обеспечит долговечность цоколя здания.

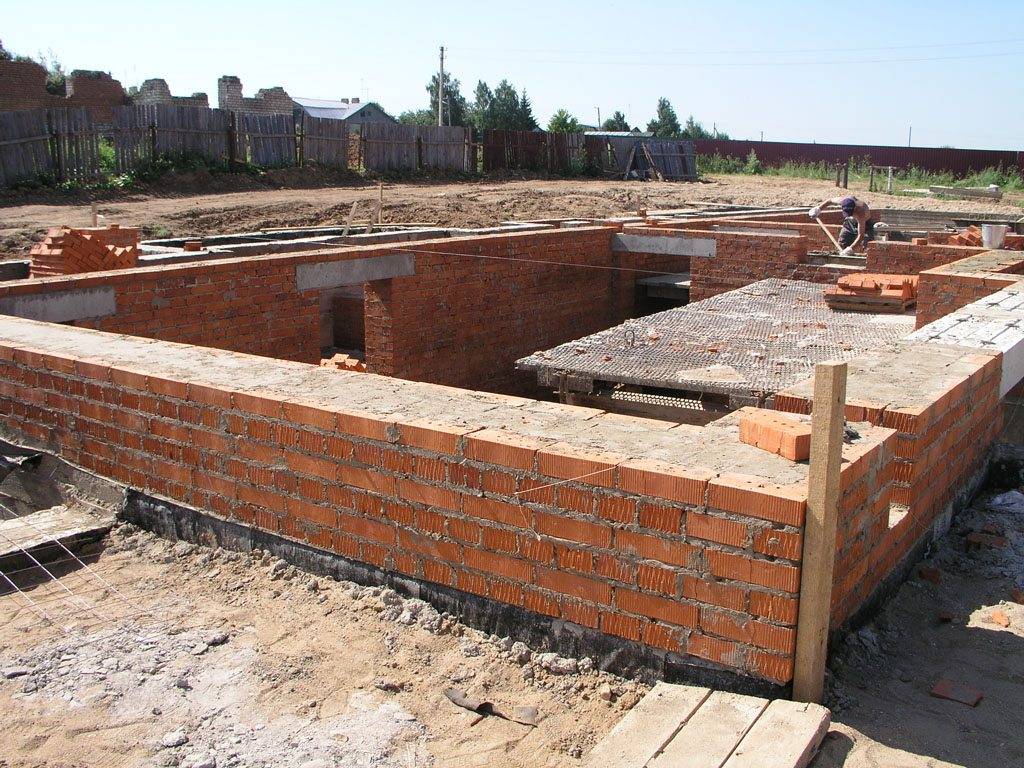

Пошаговое создание фундамента из красного кирпича

Первым делом нам необходимы подготовительные работы на участке строительства. Раз у нас выбрана кладка фундамента из кирпича, значит, геологический анализ уже был проведен, и у нас есть основания строить именно такой тип фундамента.

Подготовка

При подготовке нам необходимо учитывать следующие моменты:

• Подвод к месту работ необходимых коммуникаций, вода, электричество.
• Обеспечение нормального, свободного подъезда к месту строительства.
• Проведение дренажных работ. Подготовка для отвода воды.
• Подготовка места для складирования строительных материалов.

Расчет кладки

Естественно, перед тем как начинать возведение основания. У нас готов проект и мы знаем, какая толщина фундаментной стенки у нас будет. Соответственно подбираем материал под эти параметры.

Дело в том, что мы не обязательно должны использовать стандартные размеры красного кирпича для фундамента. Сегодня строительная сфера предлагает воспользоваться и большими габаритами. К, примеру, это может быть двойной камень, габариты которого в два раза больше обычных.

Зачем, спросите вы? Ответим, если у нас нестандартный размер красного кирпича для фундамента нам будет намного легче класть его. Здесь еще необходимо учитывать, что это может быть вообще наша первая кладка, так что размер имеет значение, по крайней мере, здесь, в возведении фундамента.

Теперь определимся, что мы имеем в виду под нестандартным и стандартным размером:

Обычный кирпичик – 250х120х65, и весит не более 4,3 кг

Последнее важно, ведь мы должны знать вес всего основания, это будет одной из нагрузок, которые мы собираем для определения давления на грунт.
Двойной – 250х120х138 мм, и это просто увеличение не просто позволяет нам быстрее вести кладку, но и добавляет прочности и теплоизоляционных свойств основанию.

Количество кирпича для кладки

Чтобы рассчитать, сколько надо кирпича на фундамент, нам потребуются определенные исходные данные:

• Габариты камня.
• Толщина фундамента.
• Протяженность, длина основания.
• Высота кладки.

Расчет производится следующим образом. Сначала мы считаем, сколько материала будет уходить на один квадратный метр. Для этого есть специальные калькуляторы, которые автоматически все подсчитывают.

Покажем на примере стандартного размера, допустим, у нас на 1 квадратный метр приходится 153 стандартных, одинарных, полнотелых кирпичика, это с учетом расшивки, а без шва – 189 штук.

Теперь считаем квадратуру фундамента, после чего умножаем количество квадратных метров на количество кирпичика.

Основы кладки

Нет никаких существенных отличий в том, как класть кирпич на фундамент от того. Как мы это делаем в возведении, к примеру, стен.

Здесь соблюдаются все те же принципы:

• Кладка ведется по направляющей и под контролем строительного уровня. Если у нас и будут отклонения, то они не должны превышать 10 мм.
• Перед кладкой утрамбовываем траншеи или котлован, устраиваем черновую стяжку.
• Ряды кладки можно связывать для дополнительной прочности и эластичностям металлическим прутом, или даже арматурой.

Несколько советов именно по кладке.

Отдельно скажем, как сможет проводиться гидроизоляция кирпичного фундамента, особенно если мы все делаем самостоятельно. Мы можем выбрать несколько вариантов, приоритетными будут мастика и рубероид.

Это и наиболее простые и наиболее экономные варианты

Здесь важно отметить, что гидроизоляцию хорошо проводить несколько раз, и, к примеру, можно установить рубероид в несколько слоев с внешней стороны основания, а с внутренней, покрасить все мастикой

Плюс обязательно нужно предполагать создание отмостки и экрана для отвода ливневой и талой воды. То есть у нас гидроизоляция будет проходить двумя путями: непосредственно в работе с фундаментом, и в обустройстве пространства перед ним.

Столбы из кирпичика

Столбы мы можем возводить не только для заборов, веранд и ворот, существует столбчатый фундамент из кирпича, который позволяет нам построить очень простой, дешевый и рациональный вариант основания под легкую конструкцию

Схематически установка такого базиса выглядит следующим образом:

• Выкапывается яма, примерно 100х100 мм. Глубина зависит от состояния почвы.
• Дно засыпаем подушкой из песка и плотно утрамбовываем.
• Устанавливаем рубероид.
• Возводим столбик, используя кирпич.

Есть вариант со стальной трубой в центре столба. То есть выбор кладки полностью зависит от нашего желания, и от нагрузки, которая будет осуществляться домом.

Столбы располагаются по углам, и дальше можно с шагом в полтора метра возводить своими руками следующую конструкцию.

Виды кирпичей и какой из них наиболее оптимален

Существует немало разновидностей кирпичных блоков, но для кладки цоколя годятся далеко не все.

Например, силикатный кирпич, при внешней привлекательности, не может быть использован для строительства цоколя из-за низкой несущей способности и высокой гигроскопичности.

Эти два качества недопустимы для цоколя, так как этот элемент принимает на себя практически полный вес дома и дождевые стоки с поверхности стен.

Оптимальным вариантом материала станет полнотелый керамический кирпич. Он имеет наиболее удачное сочетание качества, цены и эксплуатационных показателей.

Некоторые источники в качестве подходящего варианта указывают клинкерный кирпич. Это — весьма спорный вариант.

Дело в том, что клинкер практически не впитывает воду.

Это является как достоинством, так и недостатком материала, поскольку для качественного сцепления с кладочным раствором необходимо, чтобы материал мог впитывать влагу. Иначе прочность соединения исчезает, а швы начинают оказывать неблагоприятное воздействие.

Они впитывают влагу, которая замерзает и расширяется, разрушая кладку.
