Что выбрать: дифавтомат или УЗО
Выбор варианта установки приборов в электрический щиток в частном доме зависит от того, собирается ли щиток с нуля или выполняется ремонт ранее смонтированной электрической линии.
Сколько УЗО устанавливать? Достаточно одного на квартиру. Если оно уже установлено, то практичнее и дешевле докупить необходимое количество выключателей.
В случае монтажа линии с нуля проще ставить в новый щиток дифавтомат. Он работает как ВДТ и подключенные к нему автоматы.
Основные отличия
Чем отличается узо от дифавтомата:
Место в электрическом щитке. АВДТ – небольшой прибор и занимает мало места.
ВДТ и автоматы занимают больше места, поскольку для их монтажа нужен как минимум один дополнительный модуль.
В любом случае размер щитка должен подбираться в соответствии со всем необходимым оборудованием. Когда какие-то комплектующие не помещаются, щиток нужно заменить.
Стоимость. Поскольку дифавтомат – это сложный прибор, он стоит дороже, чем прибор защитного отключения и комплект автоматов на него.
Сложность монтажа. Для установки устройства защитного отключения и нескольких автоматов нужно выполнить перемычку для подачи фазы и нулевую шину. Выполняется подключение УЗО к однофазной сети с заземлением.
Дифавтомат в щиток монтируется гораздо проще и быстрее – на входные контакты подается ноль и фаза, проводники подключают к выходным контактам.
Поиск неисправности. При возникновении неполадок по утечке в случае комбинированной работы срабатывает УЗО, а при коротком замыкании включаются автоматы. Когда используется АВДТ, то при его срабатывании труднее определить причину – к выключению приводит любая неполадка в системе. В более дорогих моделях дифавтомов предусмотрены индикаторы проблемы.
Принцип работы. Приборы защитного отключения не имеют защиты от перегрузки. Аппарат сгорит, если ток в электрической цепи превысит предельное значение, указанное на лицевой стороне корпуса. Принцип работы УЗО направлен на защиту людей и электропроводки.
Качество и поломки. В случае поломки или окончания срока эксплуатации АВДТ его необходимо будет заменить. При работе ВДТ и выключателей замене подлежит только то устройство, которое вышло из строя или у него закончился гарантийный срок службы.
В настоящее время многие производители выпускают качественное электрооборудование, поэтому и срок службы аппаратов, и их качество сопоставимы и не уступают друг другу.
Внешние отличия УЗО от дифавтомата
В чем разница между приборами:
Визуальные отличия. Отличить два прибора можно по соответствующим надписям на корпусе. Обычно там расположена либо аббревиатура, либо его полное наименование. Также можно ориентироваться на кнопку «Тест» — в устройстве защитного отключения ее разместили слева, а в дифавтомате – справа.
Маркировка. На приборах ВДТ указывают величину номинального тока в амперах. Например, «25 А». На устройствах АВДТ показана время-токовая характеристика, обозначается она буквами D, С или В, за которыми идет число. Этот показатель определяет, при каком токе и через сколько времени отключится устройство.
Схема подключения. На приборах защитного отключения показана схема подключения к дифференциальному трансформатору, на дифавтоматах также указывается схема подключения к дифтрансформатору, но через обмотку расцепителя.
Схема подключения УЗО в однофазной сети представлена ниже.
Как правильно выбрать УЗО по параметрам
Выбор УЗО необходимо осуществлять, обращая внимание на его номинальный и дифференциальный ток срабатывания. Номинальный — это ток, на который рассчитана работа силовых контактов
В случае его повышения они могут выйти из строя. Дифференциальный — это ток срабатывания устройства защитного отключения, то есть утечка
Номинальный — это ток, на который рассчитана работа силовых контактов. В случае его повышения они могут выйти из строя. Дифференциальный — это ток срабатывания устройства защитного отключения, то есть утечка.
Перед тем как выбрать УЗО, полезно узнать его цену, качество и производительность и сопоставить эти три параметра. Так как подобрать УЗО по мощности и качеству непрофессионалу может быть нелегко, специалисты советуют составить таблицу параметров понравившихся устройств и по ней выбрать прибор с наилучшими характеристиками.
Номинальный ток
При подборе по номинальному току нужно знать, что прибор всегда ставится последовательно с автоматическим выключателем для защиты силовых контактов от перегрузки и короткого замыкания. При возникновении того или другого устройство не срабатывает, так как не предназначено для этого. Поэтому его необходимо защищать автоматом.
Следующее, на что стоит обратить внимание: номинальный ток должен как минимум совпадать с заявленным для автомата, а лучше быть выше на 1 ступень
Дифференциальный ток
Здесь нужно запомнить две важные вещи:
- В целях электробезопасности всегда выбирается дифференциальный ток срабатывания либо 10 мА, либо 30 мА. Например, на один электроприемник можно поставить УЗО на 10 мА. На входе в дом прибор с таким значением может срабатывать слишком часто, так как у электропроводки в квартире есть свои пределы утечки.
- Все остальные УЗО, у которых дифференциальный ток выше 30 мА, используются в противопожарных целях. Но при установке на входе УЗО на 100 мА последовательно с ним должно быть установлено УЗО на 30 мА в целях электробезопасности. В таком случае целесообразно будет устанавливать на входе селективное УЗО, чтобы оно срабатывало с небольшой выдержкой времени и давало возможность действовать устройству с меньшим номинальным током.
Тип изделия
По форме токовой утечки все данные устройства классифицируются по 3 типам:
- Прибор типа «АС». Это устройство является распространенным из-за более доступной цены. Срабатывает только при появлении синусоидальной утечки тока.
- Устройство типа «А». Рассчитано на срабатывание при мгновенном или постепенном появлении избыточного тока, который имеет переменную синусоидальную и пульсирующую постоянную форму. Это самый востребованный тип, но отличается повышенной стоимостью из-за способности контролировать как постоянный, так и переменный поток.
- Устройство типа «В». Чаще всего используется для защиты промышленных помещений. Помимо срабатывания на синусоидальную и пульсирующую форму, реагирует еще и на выпрямленную форму постоянной утечки.
Кроме этих основных трех видов, существует еще 2:
- Селективное устройство типа «S». Отключается не сразу, а через заданный промежуток времени.
- Тип «G». По принципу такой же, как и предыдущий, но там выдержка времени на отключение немного меньше.
Конструкция
По конструкции различают 2 вида УЗО:
- электронный — работающий от внешней сети;
- электромеханический — не зависящий от сети, для его функционирования питание не нужно.
Производитель
Не менее важным критерием является выбор по производителю. Вопрос о том, какой фирмы УЗО лучше подобрать, необходимо решать самому покупателю. Рекомендуются следующие варианты:
- Legrand;
- ABB;
- AEG;
- Siemens;
- Schneider Electric;
- DEKraft.
Среди бюджетных моделей наиболее высокое качество у компании Астро-УЗО и ДЭК.
Чем отличается УЗО от дифавтомата
УЗИП — что это такое, описание и схемы подключения в частном доме
Что такое дифференциальный автомат?
Что такое УЗО — назначение, принцип действия, маркировка и виды
Как выбрать генератор для загородного дома или дачи, ТОП моделей
Схема подключения УЗО и автоматов в щитке
Коммутационные приборы отключения нагрузки
Если электросистема квартиры или дома разделена на отдельные контуры, рекомендуется каждую линию электроцепи оснащать отдельным автоматическим выключателем, а на выходе устанавливать УЗО.
Однако вариантов подключения гораздо больше, поэтому для начала необходимо понять разницу между УЗО и дифференциальным автоматом, а затем уже производить монтаж.
Автоматические выключатели – модифицированные «пробки»
Когда о многообразии защитных устройств не было и речи, при излишней нагрузке на линию срабатывали «пробки» — простейшие аварийные приборы.
Их функционал усовершенствовали и получили автоматические выключатели, которые срабатывают в двух случаях — при возникновении короткого замыкания и при увеличении нагрузки, близкой к критической.
Конструкция автомата проста: внутри корпуса из прочного технопластика заключены несколько функциональных модулей. Снаружи находится рычаг замыкания/размыкания цепи и крепежный паз для «посадки» на дин-рейку (+)
В одном электрощитке может находиться и один, и несколько выключателей, их количество зависит от числа контуров, обслуживающих квартиру или дом.
Чем больше отдельных линий, тем легче заменять или ремонтировать электроустройства. Для установки одного прибора не нужно отключать всю сеть.
Обязательное условие сборки домашней электросети – подключение автомата. Выключатели быстро срабатывают при перегрузке системы и по причине короткого замыкания. Единственное, от чего они не могут защитить, – токи утечки.
УЗО – устройства автоматической защиты
Именно УЗО является тем прибором, который в автоматическом режиме анализирует силу тока на входе/выходе и предохраняет от токов утечки. По форме корпуса он похож на автоматический выключатель, но работает по иному принципу.
Внутри корпуса размещено рабочее устройство – сердечник с обмотками. Магнитные потоки двух обмоток направлены в противоположные стороны, что создает баланс. Таким образом, магнитная сила в сердечнике сводится к нулю.
Как только происходит ток утечки, появляется разница значений магнитных потоков – выходная величина уменьшается. В результате взаимодействия потоков срабатывает реле и разрывает цепь. Временной интервал срабатывания в пределах 0,2-0,3 сек. Этого времени достаточно, чтобы спасти человеческую жизнь.
Внешними отличительными чертами является наличие дополнительных клемм (у автомата по 1 штуке сверху и снизу), кнопка тестирования, более широкая лицевая панель, другая маркировка (+)
На корпусе можно увидеть маркировку 10 … 500 мА. Так обозначается номинальная сила тока утечки. Для домашнего применения обычно выбирают УЗО с показателем 30 мА.
Приборы с обозначением 10 мА могут пригодиться, если отдельный контур выведен на детскую комнату или в санузел, где наблюдается повышенный уровень влажности.
УЗО предохраняет от токов утечки, но бесполезно при усиленной нагрузке на провода, а также ничем не поможет при коротком замыкании. По этой причине два устройства – УЗО и автоматический выключатель – всегда монтируют в паре.
Только вместе они обеспечат полноценную степень защиты, которая обязательно должна присутствовать в каждой бытовой электросистеме.

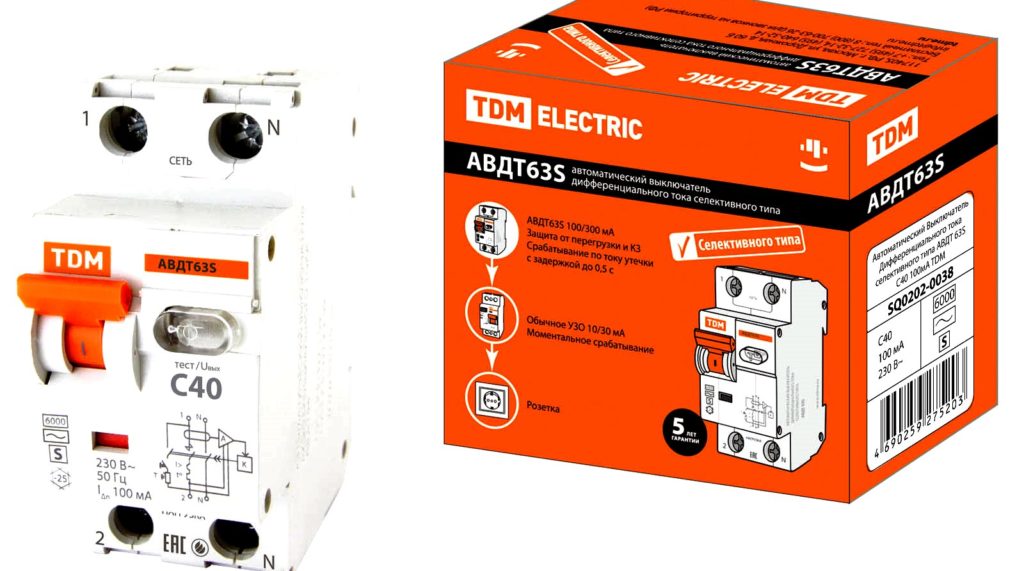

Дифференциальный автомат – максимальная защита
Когда мы говорим о том, чем принципиально отличается УЗО от дифференциального автомата, то имеем в виду не отдельно установленный прибор УЗО, а пару «УЗО + выключатель».
Автоматический выключатель дифференциального тока (АВДТ), по своей сути, и есть эта пара, но объединенная в одном корпусе.
Таким образом, он сразу выполняет три главные функции:
- защищает от токов утечки;
- предотвращает перегрузку линии;
- моментально срабатывает при коротком замыкании.
Несмотря на небольшие размеры, прибор действует эффективно и оперативно, но при одном условии – если он выпущен под надежной, зарекомендовавшей себя маркой.
Если не знать нюансов устройства и условных обозначений, размещенных на корпусе, дифавтомат можно легко спутать с УЗО. Одна из подсказок – маркировка АВДТ (+)
В технической документации, которая обязательно прилагается к устройству, перечислены его характеристики. Обозначение наиболее важных показателей напечатано на корпусе с лицевой стороны.
Кроме маркировки наименования, здесь указан номинальный ток нагрузки и ток утечки. Единицы измерения те же, что и у простых автоматов – мА.
С первого взгляда может показаться, что появление дифавтомата полностью перечеркивает существующую изначально схему «выключатель + УЗО». Однако существует множество нюансов, регулирующих выбор того или иного решения, и в итоге обе схемы установки являются актуальными и востребованными.
Установить самый хороший дифавтомат или УЗО по отдельности
- Исходя из стоимости, не имеет значение, покупать УЗО или автомат. Если же выбор остановился на более доступной китайской автоматике, то окончательное решение будет исключительно за покупателем.
- Китайский производитель готов предложить как качественные трехфазные, так и однофазные дифы.
- Установка автоматики и УЗО обойдется в 50$ и более. Преимуществом дифа является и то, что у него на один модуль меньше (DIN-рейка). Однако, с точки зрения экономии, рекомендуется приобрести щиток большего размера с существенным запасом.
- В Европе зачастую устанавливают на каждую фазу отдельное устройство, поэтому спрос на трехфазные модели крайне низкий. Соответственно, ассортимент такой продукции оставляет желать лучшего. Из-за того, что такие устройства не в ходу, стоимость их производства гораздо выше, и производители предпочитают изготавливать их исключительно под заказ.
- Если присутствует доверие к одному из многочисленных брендов, то поиски подходящего продукта будут исходить исключительно от имеющегося ассортимента.
- Между однофазными моделями нет принципиальных отличий. Исключение может составить такой фактор, как габариты. Стоимость у них приблизительно одинаковая, поэтому человек может потратить определенную сумму, как на покупку автомата, так и набор УЗО.
УЗО или дифавтомат
Планируя устройство электропроводки, в схеме которой используются устройства защиты, не лишним будут знания о том, что лучше выбрать, УЗО или дифференциальный автомат.
В случае выбора в пользу дифавтомата, необходимо разбираться в его характеристиках и понимать, сколько автоматов требуется устанавливать для безопасной работы всех электроприборов.
По назначению устройство защитного отключения и дифференциальный автомат очень похожи. Оба должны отключать подачу электроэнергии в случае утечки тока. Утечка может возникать при повреждении изоляции проводников, при воздействии влаги на контакты, при обрыве проводников и соединении их с землей.
В большинстве случаев обнаружить утечку тока в сети недостаточно. Необходимо еще защитить цепи от превышения нагрузки выше допустимой, и от короткого замыкания. Для этого в дополнение к УЗО необходимо ставить автоматический выключатель.
Выбор автоматического выключателя зависит от номинального тока в сети. При этом номинальный ток УЗО должен быть на ступень выше, чем у автомата.
В пользу дифавтомата можно зачесть такие факторы:
- меньшие габариты, чем у УЗО и автомата. Благодаря этому, облегчается компоновка распределительного щита, появляется возможность сделать его более компактным.
- упрощенный монтаж. Значительно уменьшается количество проводов, соединений в щите, что снижает вероятность возникновения плохого контакта в местах подключений.
УЗО в паре с автоматом позволяют удешевить конструкцию распределительного щита. Установленные по отдельности, они облегчают диагностику неисправностей электропроводки. Учитывая, какое из двух устройств отключилось, можно определить характер неисправности, что в дальнейшем облегчит поиск места и устранение.
Последнее преимущество, правда, весьма спорное, так как современные дифференциальные автоматы могут выключать дифреле или автомат, входящие в их конструкцию, по отдельности.
Итак, для того, чтобы сделать защиту электроустановки надежнее, в большинстве случаев лучше применить дифференциальный автомат.
Что лучше — УЗО и ВА по отдельности или дифавтомат
Такой вопрос, без сомнения, встаёт перед каждым, кому приходится подключать электричество в доме или квартире, поскольку применение аппаратов защиты является обязательным (требования ПУЭ). У каждого варианта есть и достоинства, и недостатки. Для начала оценим сильные стороны дифавтоматов:
Размер. В самом распространённом случае, когда сеть является однофазной, а УЗО предполагается применить двухполюсное, дифавтомат займёт на DIN-рейке 2 модуля, тогда как пара «УЗО + ВА» — целых 3 (2 будут заняты УЗО). Если электропотребители будут разделяться на несколько групп, что делается очень часто, то ВА и УЗО, соответственно, тоже потребуется несколько, а значит и места при замене их на дифавтомат будет сэкономлено достаточно много. Этот фактор особенно актуален для тех пользователей, кому приходится иметь дело с малогабаритными электрощитами.
- Количество соединений и простота монтажа. Подключить одно устройство вместо двух, хоть и незначительно, но всё-таки проще. Если этим занимается малоопытный монтажник, то ещё и вероятность ошибки будет ниже. Но самое главное — уменьшится количество соединений, что положительно скажется на КПД и надёжности системы.
А вот какие аргументы приводятся в пользу применения отдельных устройств:
- Стоимость. У большинства производителей, известных высоким качеством своей продукции, дифавтомат стоит дороже отдельно взятых УЗО и ВА с теми же параметрами. Необходимо также учитывать стоимость замены аппарата в случае выхода его из строя. Если, к примеру, «посыпется» УЗО, то и менять придётся только его. Если же у дифавтомата откажет какой-либо модуль, то придётся менять всё устройство целиком, даже если второй модуль будет работоспособным. Повторимся, что всё вышесказанное является правилом только для брендовой продукции — у производителей среднего и бюджетного классов такое соотношение цен наблюдается далеко не всегда. Например, дифавтомат АВДТ32 на 16А/30мА компании IEK стоит 600 руб., тогда как УЗО марки ВД1–63 с такими же параметрами и выключатель автоматический ВА47–29 на 16 А от того же производителя стоят, соответственно, 600 и 35 руб. Но даже в этом случае, хотя разница в стоимости дифавтомата и пары «УЗО + ВА» практически незаметна, преимущество отдельно стоящих устройств является очевидным: если в дифавтомате выйдет из строя модуль защиты от перегрузок и КЗ, то замена аппарата обойдётся в 600 руб., в то время как поломка отдельно стоящего ВА потребует затрат в размере всего лишь 35 руб.
Удобство эксплуатации. Пользователь, у которого установлены отдельные УЗО и ВА, при возникновении нештатной ситуации легко догадается в чём дело. Если сработало УЗО, значит, имеет место утечка тока, если ВА — имеет место перегрузка или КЗ. Для владельца дифавтомата проблема будет не столь очевидной, поскольку непонятно, какой именно модуль сработал. Конечно, всё это относится только к дифавтоматам в самом простом исполнении и не является актуальным для более современных приборов, оснащённых индикатором срабатывания УЗО (специальные флажки). Но выпуск последних освоили ещё не все производители и даже у именитых брендов такие аппараты имеются не в каждой серии.
Итак, в каждом отдельно взятом случае предпочтительным может оказаться как один, так и другой вариант. Всё зависит от схемы защищаемой сети (в частности, от количества групп), размеров электрощита и конкретных моделей устройств, на которых пользователь решил остановить свой выбор.
Что же касается рабочих параметров и надёжности, то в этом отношении УЗО и дифавтоматы идентичны. Модули защиты от утечки тока в дифавтоматах также бывают электронными и электромеханическими, и точно так же дифавтомат нужно выбирать по виду тока утечки — только для переменного тока (тип АС), для переменного и пульсирующего постоянного (тип А) либо для всех видов тока, включая выпрямленный (тип В).
Как определить количество автоматов?
Сколько автоматов можно подключить к одному УЗО? Это зависит от того, какой автомат выбирают. Расчет количества зависит от максимально допустимого тока нагрузки и амперов отключения.
В ПУЭ указано, что соотношение УЗО/выключатели составляет один к одному или один к двум.
Поэтому на один автомат в зависимости от того, на сколько ампер он рассчитан, может приходиться 6А, 10А или 25А.
Для соблюдения нагрузки на прибор можно установить:
- 1 шт – на 25А;
- 2 шт – на 10А;
- 4 шт – на 6А.
Зачастую возникает еще один вопрос – сколько розеток можно подключить к одному аппарату?
Любое количество розеток можно подключить к одному устройству при условии, что в них не будут одновременно включать недопустимое количество электроприборов.
Как правило, отдельные автоматы устанавливают на стиральную машину и духовой шкаф.
На сколько ампер ставить выключатели? Для розеточной группы будет достаточно 16А, для освещения подойдут варианты в 10А.
Что такое УЗО?
УЗО (устройство защитного отключения) — это коммутационный прибор, защищающий электрическую сеть от утечек тока. Главное отличие УЗО от автоматического выключателя заключается в том, что оно не срабатывает в момент возникновения коротких замыканий либо значительных перегрузок в электросети, как это происходит с обычным автоматом. УЗО срабатывает только в том случае, если обнаружена утечка тока.
Наверняка неподготовленный человек спросит, а что такое утечка тока, как и когда она собственно может произойти. Не вдаваясь углублённо в работу электросетей, следует сказать, что есть фаза, по которой пришла часть тока и есть ноль, по которому этот же ток ушел обратно. Если часть тока пришла через фазу, но не ушла через ноль, то это называется утечкой тока.
Будет ли работать УЗО без заземления: как правильно подключить УЗО
samelektrikinfo.ru
ПУЭ-7. Глава 1.6. Измерения электрических величин
samelektrikinfo.ru
Что такое диод и для чего он нужен, виды диодов, как работает диод
samelektrikinfo.ru
Но если часть тока где-то потерялось и не ушло обратно, значит, в электрической сети есть утечка, и УЗО сработает, обесточив линию на котором оно установлено. Утечка тока может произойти по самым разным причинам, например, при повреждении изоляции кабеля либо же при попадании опасного потенциала на корпус электроприбора.
Соответственно и та и другая проблема создаёт высокий риск поражения электрическим током, если например, в данный момент пользователь, прикоснётся голыми руками к металлическому корпусу электроприбора.
Что такое фаза и ноль в электрике, устройство бытовой электросети
samelektrikinfo.ru
УЗО или заземление – что лучше, как работает и зачем надо
samelektrikinfo.ru
Поэтому ставить УЗО целесообразно на самые опасные электроприборы в использовании, те, которые всё время контактируют с водой. Это стиральная и посудомоечная машина, водонагреватель и т. д.
Вот как раз для этих случаев и служит УЗО, защищая человека от поражения электрическим током. Поэтому самым главным параметром УЗО является ток утечки, например, 30 мА и т. д.
Для установки в доме или квартире следует выбирать УЗО 30 мА. УЗО с меньшим значением, от 6 до 10 мА, как правило, выбирается на отдельные группы потребителей, такие как стиральная машина, водонагреватель и т. д.
Чем обусловлена популярность моделей китайских дифавтоматов
Стоит отметить, что практически вся продукция европейской сборки отличается высокими показателями качества и надежности. Внутренний функционал практически не имеет отличий. Основные критерии выбора для современного покупателя:
- Возможность заказать продукцию онлайн. Подобное решение отнюдь не связано с отсутствием желания человека ходить по магазинам. На сайте производителей можно приобрести качественный продукт по приемлемой стоимости, которая указывается без каких-либо наценок. А это уже ощутимая выгода.
- Клеммы. Они бывают нескольких видов и, конечно же, лучше, чтобы в доме имелись запасные, которые понадобятся при ремонте. Их можно приобрести непосредственно у производителя.
- Форма корпуса. Может случиться, что устройство будет установлено на видном месте. В этом случае внешний вид адаптера будет играть немаловажную роль.
- Цветовая палитра верхнего слоя защитного покрытия также может существенно отличаться у различных моделей.
Потребитель может запросто потеряться среди всевозможных видов и многочисленных новинок. На помощь придут советы специалистов и личные предпочтения. Зачастую электрики советуют те модели, с которыми привыкли работать. Это говорит о том, что в случае необходимости к ним можно будет обратиться в будущем. К тому же европейские аналоги зачастую дороже китайских аналогов на 25-50$.
Покупка дифавтомата в «АВС-электро»
В нашем магазине выгодно покупать дифатоматы. Нашим клиентам мы готовы предложить дифавтоматы по достаточно низким ценам. В каталоге магазина покупатель найдет изделия от ABB, Schneider Electric, IEK и других известных производителей. У нас в магазине есть надежные аппараты любых типов, номиналов и серий!
Совершать покупки в нашем интернет магазине очень просто. Допустим, вы решили купить АВДТ от ИЕК: просто положите товар в корзину! Если вас интересует цена АВДТ, сроки доставки или способ оплаты товара, обратитесь к нашим консультантам. Они ответят на ваши вопросы, окажут помощь в выборе товара.
Современные требования безопасности электрических сетей жилых помещений предусматривают использование определенных устройств для защиты от короткого замыкания, перегрузки большими токами и устройствами, которые отключают подачу электроэнергии при утечках тока.
Так, обычно применяют автоматический выключатель, дифавтомат или совместно используют устройство защитного отключения (УЗО) вместе с автоматическим выключателем. Для того, чтобы решить задачу о том, какое устройство лучше использовать, требуется разобраться в особенностях их работы.
Самым распространенным и классическим средством защиты электросетей является автоматический выключатель. Главное назначение его состоит в том, чтобы отключить подачу напряжения при коротком замыкании и перегрузках, то есть в случае превышения номинального тока. Принцип действия автомата основан на двойном типе защиты. В своем устройстве он имеет два типы расцепитель:
- Электромагнитный
- Тепловой
Электромагнитный расцепитель отключает подачу напряжения при возникновении короткого замыкания в сети. Принцип действия его основан на том, что при замыкании происходит мгновенное нарастание тока, которое приводит к наведению магнитного поля в катушке расцепителя, в результате чего происходит движение сердечника соленоида, приводящее к размыканию контактов.
Тепловой расцепитель автомат срабатывает при перегрузках. Причиной может послужить включение приборов, потребляющий большой ток, который превосходит номинальные значения автомата. Действие теплового расцепителя основано на деформации биметаллической пластины, которая встроена в выключатель. Из-за прохождения большого тока эта пластина нагревается, деформируется и размыкает контакты.
Выбор автомата и его параметров обязательно высчитывается с учетом возможного одновременного включения электроприборов и с учетом возможностей электропроводки. Выключатели такого типа не имеют технической возможности реагировать на утечки тока, при пробое изоляции приборов.
Основным средством для защиты человека от поражения электротоком служит УЗО. В быту могут возникнуть ситуации, когда происходит пробой изоляционных материалов на корпус прибора, например использование стиральной машины, бойлера, микроволновой печи без заземления достаточно опасно, если электрощит жилища не имеет УЗО. Старый жилой фонд зачастую не имеет провода заземления, в этом случае обычный автоматически выключатель не спасает от поражения током при пробое изоляции.
Основное отличие и автомата в том, что устройство защитного отключения имеет в своей конструкции трансформатор тока, задачей которого является отключить напряжение при выявлении дифференциального тока, который равен току утечки при пробое изоляции или при контакте человека с оголенным проводом.
УЗО сравнивает входящий к потребителю ток и выходящий от него. Через первичную обмотку встроенного трансформатора проходит ток, допустим, к определенному прибору, а через вторичную – выходит от него.
Если произошло разрушение изоляции, например, человек дотронулся к корпусу и через него начал протекать ток, то по фазному проводу первичной обмотки потечет дополнительный дифференциальный ток, в обмотках наведутся разные магнитные поля, что приведет к возникновению тока в обмотке управления и произойдет расцепление выключателя. На этом основана защитная функция устройства.
Величина дифференциального тока характеризует сферу его применения. Для бытовых условий она составляет 5-30 мА.
УЗО не отключает потребление тока при коротком замыкании и перегрузках сети. Для совмещения задач аварийного и защитного отключения применяется , который сочетает в себе УЗО и автоматический выключатель.
Категории УЗО
УЗО делятся на четыре категории в зависимости от метода управления, назначения, способа монтажа и числа полюсов. Каждое УЗО предусматривает свою сферу применения и ограничения по эксплуатации.
| Тип | Характеристика |
|---|---|
| Электромеханические | Самый старый тип выключателей, появившийся в 1920-х годах. В качестве источника энергии для осуществления защиты прибор использует ток утечки. Главными плюсами электромеханического УЗО являются прочность и точная работа. Для магнитного сердечника характерна повышенная чувствительность и постоянство температуры. Устройство изготавливается из сплавов на основе нано кристаллов, которые имеют высокий уровень проницаемости |
| Электронные | Устройство приводится в действие за счет усилителя на микросхеме или полупроводниковом триоде. Выключатель точно реагирует на появление даже незначительного тока в области вторичной обмотки. Усилитель преобразует ток в импульс, нужный для активации реле. Чтобы детали электронного УЗО активизировались, обязательно наличие напряжения. Потребность приборов в напряжении сети выступает главным недостатком данного типа выключателя |
| Переносные | Простой и компактный механизм, которое устанавливается в помещениях с высокой влажностью (например, в ванной). Модель представляет собой сетевой адаптер с отверстием в виде розетки для вилки. Устройство подсоединяется к розетке, после чего электроприбор можно включать. При установке такого УЗО нет необходимости изменять параметры электропроводки |
| С системой защиты от сверхтока | Комбинированное устройство, которое обеспечивает защиту пользователей от электрического тока, величина которого превышает номинальный ток. Основным преимуществом покупки такого механизма является компактность – прибор занимает мало места в щитке. Устройство имеет одну уязвимость – оно не защищено от ложных срабатываний, которые вызываются оргтехникой |
