Формы поставки
Поставка арматуры осуществляется в двух формах. Арматурная сталь упаковывается в:
- пакеты для стержней диаметром 10-70 мм (рисунок а),
- бунты (мотки) (рисунок б).
В бунтах поставляются также холоднотянутая проволока, арматурные канаты, а также арматура горячекатаная или термомеханически упрочненная (всех классов) диаметром 5-10 мм и гладкая класса А1 (А240) диаметром 6-20 мм.
Арматура стержневая поставляется в прутках длиной от 6-12 м:
- прутки мерной длины;
- прутки длиной не менее 2 м мерной длины с немерными отрезками, не более 15% от массы партии;
- немерной длины.
Партия стержней с немерными отрезками может содержать стержни от 3-6 м в количестве не более 7% от массы партии. Стержни длиной от 5 до 25 м допускается поставлять по согласованию производителя с потребителем.
Допускаемые отклонения мерных стержней по длине до 6 м включительно — +50 мм и свыше 6 м — +70 мм. Поставку стержней осуществляют пакетами массой 3, 5, 10 или 15 т. Вес пакетов согласовывается с заказчиком.
Бунты поставляют весом 0,6-1,5 т, не более 3,0 т. Пакеты или бунты арматуры обеспечиваются ярлыком или биркой, в которых указываются диаметр, номер партии, завод-изготовитель, класс и марка стали. Помимо этого, каждый стержень арматурной стали должен обладать прокатной или другой маркировкой, идентифицирующей класс стали и завод-изготовитель.
Пример расчета армирования фундамента
Попробуем рассчитать, сколько потребуется материалов для обустройства армирования конкретного ленточного фундамента с чертежами. Допустим, мы строим из строительных блоков (шириной 0,4 м) небольшой загородный дом с габаритными (внешними) размерами 5×8 м. Характер почвы на нашем участке позволяет сделать высоту полосы 0,9 м, ее ширину 0,4 м, что соответствует ширине строительного материала стен. В арматурном каркасе для ленточного фундамента будем использовать продольные рабочие прутья диаметром 12 мм и □-образные поперечные хомуты, изготовленные из прутков диаметром 8 мм.
Армирование мелкозаглубленного ленточного фундамента:
На фото видно, что расстояние между рабочими продольными прутьями (0,4 м) и шаг □-образных поперечных хомутов (0,5 м) выбраны в соответствии с требованиями нормативных документов.
Проверяем относительное содержание продольных рабочих прутков в нашей железобетонной конструкции. Для этого воспользуемся следующими терминами и обозначениями:
- h – высота фундамента (900 мм);
- w – ширина фундамента (400 мм);
- Sₒ – площадь поперечного сечения фундамента;
- Sₐ – суммарная площадь поперечных сечений продольных прутьев (6 штук);
- r – радиус продольного прутка (6 мм), который равен d/2, где d – диаметр прутка (в нашем случае d=12 мм);
- D – относительное содержание рабочих прутков в «теле» фундамента.
Sₒ = h∙w = 900∙400 = 360000 мм²
Sₐ = 6∙π∙r² = 6∙3,14∙6² = 678,24 мм²
D = (Sₐ∙100)/ Sₒ = (678,24∙100)/360000 = 0,1884 ≈ 0,19 % (что в 1,9 раза превышает минимально допустимое значение, то есть схема армирования ленточного фундамента выбрана нами правильно).
Расчет количества продольных прутьев
Для того чтобы определить сколько стандартных продольных прутьев (6 м) нам необходимо, воспользуемся следующими величинами:
- L – длина фундамента (8000 мм);
- W – ширина фундамента (5000 мм);
- P – периметр;
- N – количество продольных элементов (в нашем случае 6 штук);
- X – общая протяженность продольных прутьев.
P = (L+ W)∙2 = (8000 + 5000)∙2 = 26000 мм = 26 м
X = P∙N = 26∙6 = 156 м
К полученной величине необходимо добавить 20 % (материал для изготовления Г-образных или П-образных элементов для правильного армирования углов и обеспечения достаточного нахлеста при стыковке элементов).
Xдоп = X∙0,2 = 156∙0,2 = 31,2 м
Окончательная общая длина продольного арматурного прутка:
Xок = X + Xдоп = 156 + 31,2 = 187,2 м
Стандартная длина арматурного прутка составляет 6 м. Осталось посчитать, сколько таких прутков необходимо: Xок/6 = 187,2/6 = 31,2 ≈ 32 штуки.
Изготовление поперечных элементов и расчет количества материала
Укладка арматуры в ленточный фундамент невозможна без установки поперечных (вертикальных) элементов. Обычно, для этих целей используют □-образные хомуты. Варианты хомутов:
Как видно из представленного фото все три варианта отличаются технологией изготовления, но расход прутка во всех случаях приблизительно одинаковый. Длина прутка (Ø=8 мм), необходимого для изготовления одного хомута: (800+300)∙2+250 = 2450 мм.
Вариант № 1
- Отмеряем приблизительно 120 мм и с помощью приспособления для гибки выгибаем эту часть будущего хомута в виде крючка.
- На расстоянии 800 мм от крюка загибаем пруток под углом 90˚.
- Отмеряем 300 мм и делаем еще один загиб на 90˚.
- От этого угла откладываем 800 мм и гнем прут на 90˚.
- От полученного угла отмеряем 300 мм и загибаем второй крючок.
Вариант № 2
- Отмеряем от конца заготовки 250 мм и с помощью приспособления выгибаем эту часть на 90˚.
- Откладываем от полученного 800 мм и загибаем пруток под углом 90˚.
- Отмеряем 300 мм и делаем еще один загиб на 90˚.
- От этого угла откладываем 800 мм и гнем прут на 90˚.
Внимание! Место нахлеста прутков скрепляем точечной сваркой или 2÷3 скрутками из проволоки. Вариант № 3. Вариант № 3
Вариант № 3
Вариант № 3
- Отрезаем от прутка две заготовки длиной по 860 мм каждая и две по 360 мм.
- Складываем из них прямоугольник (выступ с каждой стороны составляет 30 мм).
- Скрепляем углы хомута сваркой или проволочной скруткой.
Теперь рассчитаем, сколько хомутов необходимо для армирования нашего фундамента:
Q = P/T (P – периметр ленты фундамента, T – шаг расположения поперечных хомутов)
Q = 26/0,5 = 52 штуки
Плюс нам потребуются дополнительные хомуты для усиления каркаса в углах (по 2 штуки с каждой стороны всех четырех углов, то есть дополнительно 16 хомутов). На ленточный фундамент необходимо изготовить 68 □-образных поперечных хомутов.
Длина заготовки для одного элемента составляет 2450 мм, то есть из одного стандартного прутка мы сможем изготовить только 2 хомута. Требуемое число прутков (Ø=8 мм) – 34 штуки.
Расчет кубатуры в зависимости от фундамента
Объем бетона для фундамента зависит от типа фундамента: плитный, столбчатый или ленточный. Рассмотрим вариант расчета объема для каждого из них.
Для плитного фундамента
Плитный фундамент представлен одной плитой, и для того, чтобы узнать объем бетона на фундамент, необходимо знать следующие данные:
- Длина;
- Ширина;
- Толщина плиты.
Заливка плитного фундамента
Например, первый показатель составляет 10 метров, второй – 6 метров, третий – 0,1 метр. Перемножив все эти показатели, получим объем фундаментной плиты:
10 м * 6 м * 0,1 м = 6 куб. м;
Для обеспечения хороших характеристик фундамента, могут использоваться и дополнительные элементы. Если они выполняются через каждые 3 метра, то в этом же фундаменте – 10*6 – их будет 8 (5 вдоль и 3 поперек). Если длина каждого из ребер составляет 6 метров, то суммарная протяженность равна 6 м * 8 шт. = 48 м. Высота одного ребра обычно равняется толщине плиты (в нашем случае – 0,1 м). Так, площадь составит: 0,1 м * 0,08 м = 0,008 м кв.
Объем равен: 0,008 кв. м * 48 м = 0,384 куб. м.
Площадь поперечного сечения равна: объем ребер будет равен 0,01 куб. м * 48 м = 0,48 куб. м.
Для разной толщины может применяться различная методика подсчета, все также может зависеть от определенных параметров бетонной смеси, ее пластичности и прочих свойств.
Для ленточного фундамента
Ленточный фундамент
Он более прост по своему исполнению, нежели плитный, и функции он имеет несколько другие. Представлен лентой, используется для небольших зданий и сооружений из различных материалов: из бруса, бревен или искусственных материалов. Для того чтобы рассчитать бетон для фундамента ленточного, нужно владеть информацией о некоторых параметрах. Высота представляет собой сумму заложенной глубины и надземной части (обычно этот показатель равен 40-50 см.) Если фундамент закладывается на глубину 1,5 м, а надземная высота – 0,5 м, то суммарная высота – 2,0 м. При закладке цокольного этажа или фундамента параметры могут значительно меняться.
При ширине ленты 0,4 м, расход бетона будет равен: 0,4 м * 46 м (40 м + 6 м) * 2,0 м = 36,8 куб. м
Таким образом, рассчитать бетон на фундамент не составит особого труда
Дело в том, что для подсчета необходимо принимать во внимание определенную марку цемента и других добавок. Если в нем есть пластификаторы, то пластичность будет лучше, следовательно, это позволит сократить расход материала
Столбчатый фундамент
Для того чтобы рассчитать количество бетона для фундамента столбчатого, необходимо знать следующие показатели: высота и площадь столбиков.
S = 3,14 (число ПИ) * R (радиус)/2
Столбчатый фундамент
Например, если диаметр столбика 20 см (радиус – 10 см), то он имеет поперечное сечение: 3,14*0,1*0,1=0,0314 кв. м. при высоте в 2 метра объем составит 0,0628 куб. м. Аналогичным образом рассчитать объем бетона для фундамента другого размера.
Все виды фундамента изготавливаются из бетона различных марок. Обычно обыватели не стремятся в них разбираться и покупают первое, что им посоветуют в строительном магазине. На деле все может оказаться не так, и дорогая смесь окажется менее качественной, чем более бюджетный вариант. Так что прежде чем приступить к выбору смеси, рекомендуется учитывать некоторые факторы, и только потом идти в специализированный магазин.
Таким образом, бетон – это достаточно распространенный материал, который может иметь несколько видов, в зависимости от состава и прочих характеристик. Для того чтобы рассчитать объем бетона на фундамент, необходимо использовать простые формулы, которые помогут быстро определиться с требуемым количеством материала
Очень важно уделить внимание и такому параметру, как выбор марки бетона, поскольку от этого будет зависеть его расход, а также характеристики готового здания. Для того, чтобы определить необходимую марку цемента, желательно обратиться к опыту профессионалов. Расход бетона для фундамента различается в зависимости от типа фундамента
Расход бетона для фундамента различается в зависимости от типа фундамента
Расход бетона для фундамента различается в зависимости от типа фундамента
Расход бетона для фундамента различается в зависимости от типа фундамента.
Расход бетона для фундамента различается в зависимости от типа фундамента.
Что такое армирование и зачем оно нужно?
Армирование – это повышение прочности бетонного основания с помощью металлической арматуры. Этот прием позволяет избежать образования трещин в фундаменте, повысить морозостойкость и предотвратить деформации.
Производят армирование специальной стальной конструкцией, которую потом заливают бетоном.
Бывает три типа армирования здания:
- Горизонтальный тип – самый распространенный, именно он будет равномерно распределять все нагрузки по фундаменту при эксплуатации здания и усадке;
- Вертикальное армирование используют реже, оно служит лишь дополнительным элементом прочности;
- Смешанное армирование обычно применяют в углах дома, чтобы повысить устойчивость каркаса.
Армирование подошвы ленточного фундамента
На грунтах с не очень высокой несущей способностью, на пучнистых почвах или под тяжелые дома, часто ленточные фундаменты делают с подошвой. Она передает нагрузку на большую площадь, что придает большую стабильность фундаменту и уменьшает величину просадок.
Чтобы подошва от давления не развалилась, ее также необходимо армировать. На рисунке представлены два варианта: один и два пояса продольной арматуры. Если грунты сложные, с сильной склонностью к зимнему печению, то можно укладывать два пояса. При нормальных и среднепучнистых грунтах — достаточно одного.
Уложенные в длину пруты арматуры являются рабочими. Их, как и для ленты, берут второго или третьего класса. Располагаются друг от друга они на расстоянии 200-300 мм. Соединяются при помощи коротких отрезков прутка.
Два способа армирования подошвы ленточного фундамента: слева для оснований с нормальной несущей способностью, справа — для не очень надежных грунтов
Если подошва неширокая (жесткая схема), то поперечные отрезки — конструктивные, в распределении нагрузки не участвуют. Тогда их делают диаметром 6-8 мм, загибают на концах так, чтобы они охватывали крайние прутки. Привязывают ко всем при помощи вязальной проволоки.
Ели подошва широкая (гибкая схема), поперечная арматура в подошве тоже является рабочей. Она сопротивляется попыткам грунта «схлопнуть» ее. Потому в этом варианте подошвы используют ребристую арматуру того же диаметра и класса, что и продольную.
Пример расчета ленточного фундамента
Для выполнения расчета ленточного фундамента, надо:
- посчитать, сколько весит дом без учета основания;
- определить снеговую и ветровую нагрузки;
- подобрать тип основания.
- рассчитать площадь подошвы фундамента, учитывая несущую способность почвы.
Снеговую нагрузку можно высчитать, основываясь на СНиП 2.01.07-85. В разделе 5 указаны данные по всем районам. Выполнить расчет ветровой нагрузки ленточного фундамента достаточно трудно. Можно воспользоваться упрощенной формулой:(15 х h + 40) x S, где h является высотой от поверхности земли до верхней точки здания, а S- площадью конструкции.
При расчете веса здания необходимо учесть приблизительный вес мебели и техники, находящейся в помещении. Например, при массе здания 13384 кг, полезной нагрузке 11340 кг, снеговой – 8820 кг, а ветровой- 4410 кг расчеты будут выглядеть так. Суммировав эти данные, получаем цифру 37954 кг. К ней надо прибавить 30% на погрешности. В результате, получается общая нагрузка на основание — 49340 кг.
Зная его несущую способность, можно высчитать площадь подошвы фундамента. Например, если она составляет 2 кг/см2, то, поделив общую нагрузку на основание на этот показатель, получается: 49340 / 2 =24670 см2.
Для того, чтобы рассчитать ленточный фундамент, надо учитывать его длину основания и площадь подошвы. Так, если длина несущей стены-30 м (3000 см), то: 24670/3000=8,2 см. Эта цифра является минимальной шириной ленточного основания. Но при этом необходимо учесть, что толщина стен должна быть больше ширины фундамента.
Для того, чтобы подсчитать, сколько потребуется бетона, необходимо длину несущей стены умножить на величину, на которую надо закладывать фундамент и на ширину фундамента. Так, если основание на песчаном грунте закладывают на глубину 0,5 м, ширина основания- 20 см (0,2 м), длина несущей стены- 30 м, то расчет будет выглядеть так: 30 х 0,5 х 0,2=3 м3.
Все материалы на фундамент надо закупать с небольшим запасом в 10-15%
Как выбрать арматуру для фундамента по маркировке стали
Здесь имеется своя маркировка, которая указывает на класс и прочность. В зависимости от этих показателей и выбирают подходящий материал для укрепления. Выделяют следующие категории, которые вам стоит знать:
- А240 (АI). Изготавливается из горячекатаной стали. Поверхность гладкая. Диаметр может быть различным от 6 до 40 мм. В качестве рабочих элементов практически не используется, а вот для соединительных хомутов ее применять вполне можно;
- А300 (АII). Изделия выполнены из качественной горячекатаной стали и имеют рифленую поверхность кольцевидного типа. Можно использовать для строительства одноэтажных построек с небольшой нагрузкой, а также в качестве конструктивного материала;
- А400 и А500 (АIII). Это достаточно прочные прутки с рифленой поверхностью, которые отлично подойдут для укрепления. Диаметр может быть от 6 до 40 мм.;
- А600 (АIV). Обладает повышенными прочностными характеристиками, что позволяет использовать его для армирования основания многоэтажного здания с высокими нагрузками.
В маркировке могут присутствовать и дополнительные обозначения. Например, буква «С» означает, что изделие хорошо сваривается. Буква «К» в маркировке указывает на то, что продукция обработана и имеет высокие антикоррозионные свойства. Если вместо одной буквы «А» вы видите «Ат», то это означает, что металл предварительно прошел процедуру термомеханического упрочнения.
В соответствии с современными ГОСТами производитель также обязан указывать и маркировку стали, из которой изготавливались прутки. Эта информация потребуется для выполнения предварительных расчетов. Каждая марка стали будет обладать своими особенностями. Самыми популярными являются: низколегированная сталь 35ГС и сталь 25Г2С, которая содержит добавки марганца и кремния.
Рекомендуем к прочтению:

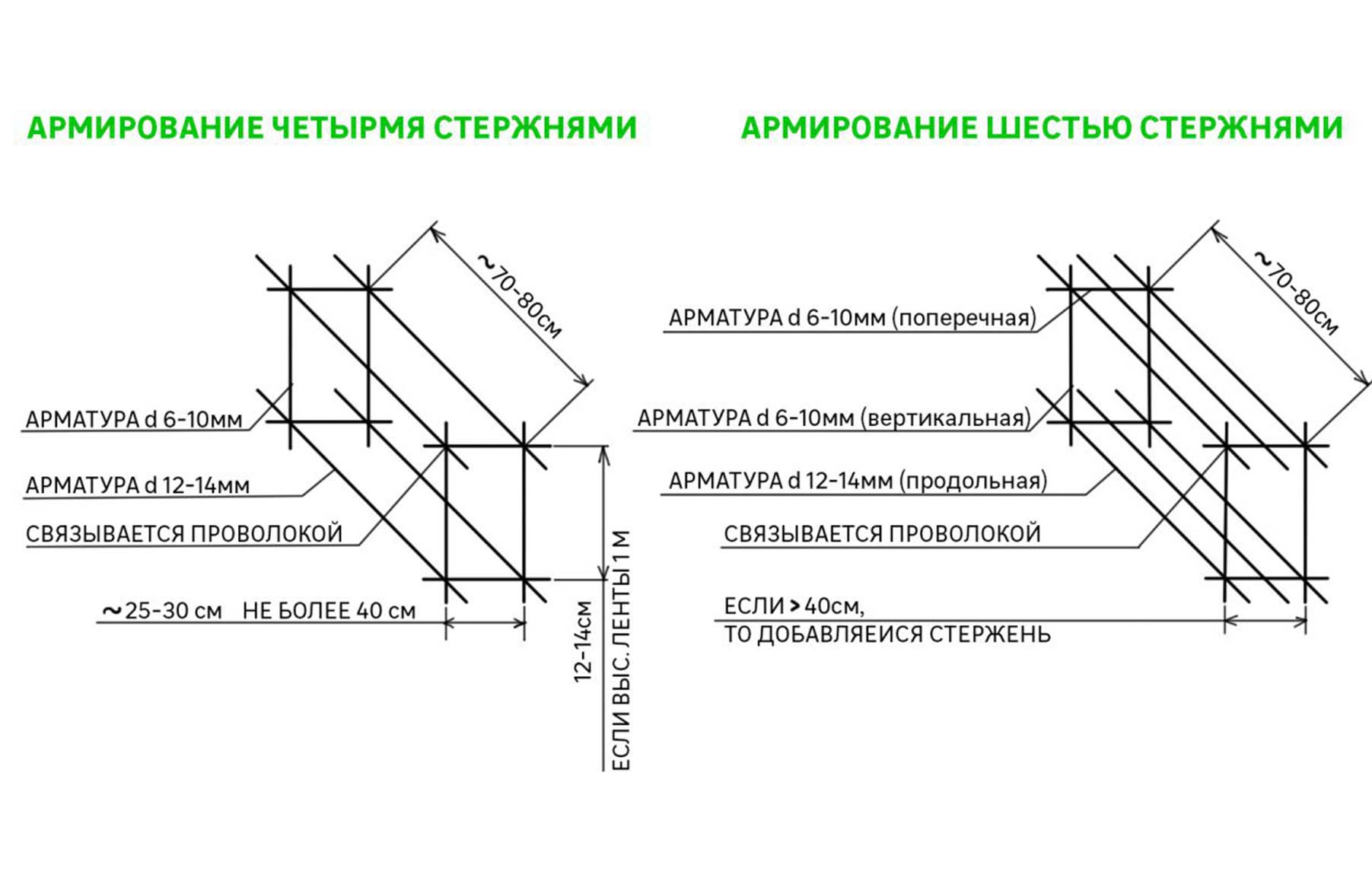

Общая схема армирования
Существует две основные схемы армирования ленты:
- С четырьмя прутами. Каркас состоит из двух прутков сверху и двух снизу. Применяется при ширине ленты менее 50 см.
- С шестью прутами. Изготавливается две горизонтальные решетки по три прута, расположенные внутри отливки одна сверху, на 5-7 см под поверхностью бетона, другая — на такой же высоте над основанием ленты.
Выбор схемы обусловлен требованиями СНиП. Расстояние между двумя соседними прутьями не должно превышать 40 см. Если ширина основания велика и не позволяет обеспечить требование СНиП, применяют вторую схему с тремя стержнями в каждой решетке.
Расчет рабочего армирования
При возведении серьезных сооружений требуются подробные расчеты ленточного фундамента, которые с точностью определят какую арматуру использовать для данной конструкции. Все расчеты в строительстве проводятся по предельным состояниям, то есть определяются минимальные условия, в которых элемент будет выполнять свою функцию.
- Первая группа предельных состояний — расчет по прочности. Обеспечивается надежность и безопасная эксплуатация конструкции.
- Вторая группа предельных состояний — расчет по жесткости. Предотвращает чрезмерное раскрытие трещин, перекосы, большие прогибы.
Вычисления по данным формулам трудоемки и требуют наличия технического образования. Для упрощения проектирования небольших частных зданий, армирование ленточного фундамента принимают исходя из минимальных значений.
Пример расчета стержней для ленточного фундамента
Исходные данные:
- высота ленты — 100 см;
- ширина ленты — 40 см.
Требуется сконструировать каркас для индивидуального жилого дома. Используется продольная, поперечная и вертикальная арматура. Вертикальная принимается сечением 8 мм и устанавливается с шагом 25 см. Поперечная горизонтальная монтируется с таким же шагом, но диаметром 6мм.
Для того, чтобы определить какая нужна рабочая арматура выполняют простое вычисление
- Площадь поперечного сечения фундамента = ширина*высота = 100 см * 40 см = 4000 см².
- Требуемая площадь сечения стержней арматуры = 0,1% * 4000 см² = 4 см².
Далее чтобы определить, какую арматуру использовать, необходимо обратиться к сортаменту. Число прутов принимается четное, чтобы равномерно распределить их в нижнем и в верхнем горизонтальном слое.
| Диаметр арматуры, мм | Суммарная расчетная площадь поперечного сечения арматурных стержней, см2 | Масса 1 метра арматуры, кг | ||||
| 2 стержня | 4 стержня | 6 стержней | 8 стержней | 10 стержней | ||
| 8 | применяется только при высоте фундамента 15 см и менее, что не подходит для ленточных конструкций | 2,01 | 3,02 | 4,02 | 5,03 | 0,395 |
| 10 | 3,14 | 4,71 | 6,28 | 7,85 | 0,617 | |
| 12 | 4,52 | 6,79 | 9,05 | 11,31 | 0,888 | |
| 14 | 6,16 | 9,23 | 12,37 | 15,39 | 1,21 | |
| 16 | 8,04 | 12,06 | 16,08 | 20,11 | 1,58 | |
| 18 | 10,18 | 15,27 | 20,36 | 25,45 | 2,0 | |
| 20 | 12,56 | 18,85 | 25,13 | 31,42 | 2,47 |
Для данного ленточного фундамента минимальный диаметр равняется 12 мм согласно документу «Армирование элементов монолитных железобетонных зданий. Пособие по проектированию» , его и принимаем. По сортаменту потребуется 4 стержня: 2 располагаются снизу и 2 сверху.
Расчет количества арматуры на фундамент
Исходные данные:
- материалы указаны в предыдущем пункте;
- длина стен ленточного фундамента — 40 м.
Требуется рассчитать массу арматуры всех диаметров для ленточного фундамента.Рабочее горизонтальное армирование
- Длина: периметр здания*количество стержней в сечении + запас на нахлест при сварке прутов = 40*6+5 = 245 м.
- Анкеровка углов: количество стержней в сечении*количество углов*минимальная длина анкеровки (50 диаметров арматуры) = 6*4*(50*12) = 14,4 м.
- Масса: длина*массу одного метра = (245+14,4)*0,888 = 230,3 кг прутов диаметром 12 мм.
Конструктивное горизонтальное армирование
Длина стержней принимается в зависимости о ширины стенки ленты за вычетом защитного слоя бетона — по 2-3 см с каждой стороны. Принимаем продольные пруты 34 см.
- Количество стержней: периметр здания/шаг хомутов(в предыдущем пункте принято 25 см) = 40/0,25 = 160 шт.
- Общая длина: количество*длина одного прута = 160*0,34 = 54,4 м.
- Масса: 54,4*0,222 (в таблице выше не указано, но имеется в полном сортаменте) = 12,1 кг стержней диаметром 6 мм.
Конструктивное вертикальное армирование
Все как в предыдущем пункте, стержни устанавливаются длинной равной:
Высота ленточного фундамента минус 3 см*2 = 100 — 3*2 = 94 см.
- Количество стержней: периметр здания/шаг хомутов(в предыдущем пункте принято 25 см) = 40/0,25 = 160 шт.
- Общая длина: количество*длина одного прута = 160*0,94 = 150,4 м.
- Масса: 150,4*0,395 = 59,41 кг стержней диаметром 8 мм.
Для удобства полученные цифры можно свести в таблицу.
| Назначение | Диаметр | Общая масса |
| Рабочая | 12 мм | 230,3 кг |
| Поперечная | 6 мм | 12,1 кг |
| Вертикальная | 8 мм | 59,41 кг |
Рекомендуем прочитать:
Расчет диаметра арматуры занимает не больше 10 минут, но позволит избежать перерасхода материала или затрат на ремонт ленточных фундаментов. Полученную в последнем пункте таблицу удобно использовать при покупке материала.
Стеклопластиковая или металлическая (стальная) арматура – сравнительная характеристика
Если еще не решили какую арматуру выбрать, то нужно взвесить все плюсы и минусы обоих видов армирующего материала.
Преимущества стальной арматуры:
- прочность (при равном удельном весе в 9 раз прочнее, чем
композитная. При одинаковом диаметре, стеклопластиковая арматура в 4 раза
легче); - упругость (выдерживает большую нагрузку на прогиб);
- доступность;
- сложное, но возможное изгибание прута;
- устойчивость к внешнему воздействию;
- диапазон диаметров от 6 до 80 мм;
- максимальная длина 11,7 м.
Преимущества стеклопластиковой арматуры:
- низкая себестоимость (практически равноценна со стальной –
разница в 30% в пользу стеклопластика, но из-за меньшего веса удается
значительно снизить затраты на транспортировке); - предусмотрена любая строительная длина стержня;
- удобная транспортировка (малый вес + упрощение
погрузочно-разгрузочных работ); - легкий вес (почти в 4 раза легче стальной при одинаковом
диаметре); - высокий показатель упругости;
- высокая прочность на разрыв (в 2,5 раза больше чем у
металла); - не проводит тепло (способствует дополнительному повышению
сохранности тепла, исключает образование «мостиков холода», в отличие от
использования металлической арматуры); - спокойно переносит критически низкие (до – 70 °C) и высокие
температуры (до + 100 °C); - радиопрозрачна (не создает электромагнитных помех, не
экранирует); - не проводит электричество (диэлектрик);
- сохраняет свои свойств при воздействии солей (морская вода),
щелочей и кислот; - не подвержена появлению коррозии (можно использовать в
агрессивной среде, в условиях контакта с водой); - диапазон диаметров от 4 до 20 мм.
Сравнение стеклопластиковой арматуры со стальной (металлической)
(сравнивание отличий подробно описано в таблице)
Сравнение стеклопластиковой арматуры со стальной (металлической) – таблица
Схема армирования
Для частного загородного дома используют две схемы армирования, которую выполняют четырьмя или шестью стежками. Второй вариант используют для фундамента шириной более 0,5 метров.
В грунт траншеи забивают прутья арматуры длиной, равной глубине фундамента. На дно опалубки выкладывают гидроизоляционные материалы и кладут кирпичи. Сверху устанавливают армированную сетку или каркас. Для вязки каркаса стержни арматуры связывают в квадратные ячейки, которые связывают проволокой.
Длина стороны ячейки составляет 30-60 см. Сетку устанавливают в 50-70 мм от краев траншеи. Сетку укладывают в два ряда по две-три нитки. Ряды крепят к вертикальным штырям с помощью вязальной проволоки. После армирования не забудьте сделать вентиляционные и канализационные отверстия, лишь затем заливайте опалубку бетоном.
Мастера “МариСруб” подберут подходящий тип фундамента, выполнят армирование и монтаж конструкции, рассчитают количество строительных и расходных материалов, установят вентиляционные и канализационные системы. Качественно и надежно строим деревянные дома из бревна и бруса под ключ или под усадку!
Нормы, стандарты и маркировка
Что надо знать, чтобы провести расчет арматуры для ленточного фундамента:
- Так как длина ленточного фундамента намного больше ширины, то в нем наблюдается только продольное растяжение, а поперечного растяжения в таком основании нет. Следовательно, никаких нагрузок на поперечную горизонтальную и вертикальную арматуру не оказывается, поэтому можно использовать в конструкции гладкие прутки диаметром 0,6 – 0,8 см, которые необходимы лишь для создания каркаса.
- При любой высоте в ленточном фундаменте всего 2 продольных горизонтальных пояса, верхний и нижний, для изготовления которых используют ребристую арматуру класса АIII, из низколегированной или горячетканной углеродистой стали. В некоторых случаях поясов бывает больше, но такие варианты армирования являются исключениями, которые требуют привлечения специалистов.
- В каждом горизонтальном слое может использоваться 2-3 прутка арматуры. Диаметр прутков рассчитывается по СНиПам, требования, прописанные в нормативном документе, гласят, что минимальное сечение рабочей продольной арматуры должно составлять более 0,1% от площади поперечного сечения бетонной ленты. Допустим, высота фундамента 70 см, ширина 40 см, высчитываем площадь сечения ленты: 0,7х0,4=0,28 м2= 2800 см2. Площадь поперечного сечения продольной рабочей арматуры: 0,1 % от 2800 = 2,8 см2.
Если на арматуре отсутствует маркировка, то арматура класса АIII должна быть помечена краской, синей и белой линиями.
Расчет арматуры для ленточного фундамента частного дома
На сегодняшний день ни одна строительная площадка, будь то малоэтажное строительство или небоскреб, не обходится без использования арматуры. А для фундаментов одно- двухэтажных частных домов она вообще не заменима.
Но, к сожалению, не все знают, как правильно рассчитать и экономично использовать арматуру при заложении фундамента для дома.
Многие считают, что сечение и количество металлических прутов в заложенном фундаменте не играет особой роли, и используют все, что попадется под руку, от вязальной проволоки, до металлических труб. Но такое попустительство, может плохо сказаться в будущем, как для самого фундамента, так и для дома, стоящем на нем.
Для того чтобы Ваш будущий дом прослужил вам долгие годы, необходимо чтобы фундамент этого дома был достаточно прочным и долговечным, а огромную роль в этом играет правильный расчет арматуры для фундамента.
В этой статье мы будем проводить расчет металлической арматуры, если Вам необходимо подсчитать стеклопластиковую арматуру, то необходимо будет учитывать ее особенности.
Расчет арматуры для ленточного фундамента частного дома не так сложен, как кажется на первый взгляд, и сводится всего лишь к определению необходимого диаметра арматуры и ее количества.
