Диммер для ламп накаливания: какой лучше купить, схема для подключения

Конструктивные особенности выключателя со светорегулятором

Симисторный диммер

Модельный ряд выключателей с терморегуляторами представлен десятками моделей, которые отличаются друг от друга по принципу действия, конструктивным решениям, виду регулировочного устройства и совместимости с разными типами ламп.

• Диммерный выключатель на основе реостата – первые модели светорегуляторов, в основе действия которых – смена сопротивления тока с помощью системы резисторов. По мере уменьшения сопротивления сила тока возрастала, увеличивая яркость ламп, и наоборот – рост сопротивления уменьшал силу тока, приглушая световой поток. Реостатные выключатели малоэффективны в вопросах оптимизации энергопотребления. Они способны превращать часть электрической энергии в тепловую, что не позволяет ощутить экономию ресурсов.
• Диммеры симисторного типа. Проход тока через полупроводниковый симистор обусловлен напряжением между электродами. При достижении требуемого уровня напряжения симистор открывается, пропуская поток. Одновременное уменьшение сопротивления увеличивает силу тока и дает необходимую яркость светового потока.

Уточнить назначение и конструктивное решение конкретной модели выключателя позволяет следующая буквенная маркировка:

• Литера R – диммер-переключатель предназначен для изменения яркости ламп накаливания с омной или резистивной нагрузкой.
• Литера L – диммеры для понижающих типов трансформаторов, используемых с низковольтными типами ламп.
• Литера С – модели для электронных трансформаторов.

Регулятор яркости своими руками

Покупка регулятора не сильно бьет по семейному бюджету, но иногда приходится делать такое оборудование самостоятельно. Основная причина – проблемы с поиском модель, которая подходит для осветительного прибора. Представленный вариант рассчитан на регулирование яркости свечения лампы накаливания, работающей в сети 220 В.

Что для этого потребуется?

Чтобы сделать простейшую модель нужны:

1. Динистор DВ3.
2. Симистор ВТ134 на 700 ватт, допускается подбирать и другие варианты, к примеру, ВТ138, МАС212-8.
3. Резистор на 10 кОм, его допустимая мощность 0,25-2 Вт.
4. Компактный переменный резистор, сопротивление от 470 до 500 кОм.
5. Паяльник и расходники.
6. Кусачки.
7. Отрез кабеля, с сечением 1 кв. мм.
8. Изолента или ТУТ подходящего диаметра.

Соединять элементы следует по представленной ниже схеме.

Методика подключения диммеров

Производители делают так, чтобы процесс подключения диммера в сеть был максимально прост, особенно на бытовом уровне. Поэтому для осветительных сетей в большинстве случаев габариты, форма и элементы крепления аналогичны простому выключателю.

Схема подключения диммера

Единственное отличие, это требование при подключении контактов, фазный провод, идущий от распределительной коробки к выключателю подключается на клемму с обозначением «L», на клемму N подсоединяют провод идущий от лампочки на выключатель.

Подключение и установка диммера в подрозетник

Одним из самых востребованных марок для экономичных и ламп накаливания являются диммеры фирмы Legrang они долговечны и удобны при монтаже.

Клеммы для подключения стандартны, а внешняя панель управления может отличаться, бывает одна клавиша, где при нажатии верхней половины яркость увеличивается, нижней уменьшается. Конструкция с двумя клавишами предусматривает полное отключение димера левой клавишей, правая работает как регулятор диммера.

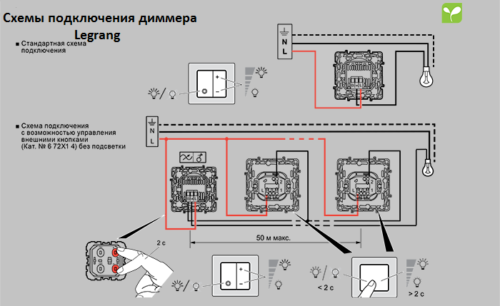

Legrand диммер

модель	Органы управления	Мощность в Вт	Стоимость в руб
Legrand Valena	Кнопки и поворотный	350, 450, 650, 1100	1700
Legrand Celiane	Кнопки и сенсорные	320, 420, 620	2900
Legrand Galea Life	кнопочные, поворотные	420, 620, 1100	1700
Legrand Cariva	кнопочные, поворотные	320, 520	1450
Legrand Mosaic	кнопочные	420, 1100	2000

 Характеристики и примерная стоимость диммеров Legrand

Хорошей моделью считаются диммеры Шиндлер, стоят они дороже обычных для ламп накаливания или люминесцентных ламп, но преимущество их очевидно, практически эта схема универсальна. Корпус диммера сделан под стандартный выключатель, конструкция двухклавишная, одна клавиша работает как обычный выключатель, вторая регулирует яркость.

Диммеры Schneider

Модель	Мощность в Вт	Стоимость в руб
ANYA AYA2200121	61-501	650
ANYA AYA2200123	61-501	650
Asfora EPH6400121	601	490
Asfora EPH6500121	601	1200
Asfora EPH6500123	601	1200
Asfora EPH6600121	314	1000
Asfora EPH6600123	314	1000

Некоторые модели диммеров Шиндлер могут подключаться к любым лампам, накаливания, светодиодным и галогеновым через пониджающий трансформатор. Часто такие диммеры используются для подогрева при выращивании цыплят в брудере с использованием инфракрасной лампы. Хорошие схемы подключения брудера автоматизированы, тепловое реле автоматически включается и отключается для поддержания необходимой температуры.

Светорегуляторы с электронным (сенсорным) управлением

Livolo EE-D-B

Отличный вариант топового производителя, который подойдет для установки во все квартиры и дома. Его можно поставить вместо стандартного выключателя. Дизайн выполнен таким образом, что позволяет установить оборудование под любой интерьер.

Регулировка происходит при помощи легкого касания. Для удобства присутствует светодиодная подсветка, которая позволит без проблем обнаружить прибор ночью. Изделие способно работать при мощности до 500 Вт. Срок службы составляет 100 000 переключений.

Средняя стоимость – 1 850 рублей.

Livolo EE-D-B
Достоинства:

• Качественная сборка;
• Стильный дизайн;
• Легкая регулировка;
• Отзывчивый сенсор;
• Высокий срок эксплуатации.

class=’s-article__points-list’>

Недостатки:

class=’s-article__points-list’>

Neon-Night 96W

Неплохой китайский прибор, который предназначен для мелкого применения. Выдерживает нагрузку до 100 Вт. Панель изготовлена из качественного материала, который удобен в использовании. Единственный нюанс – изделие хорошо сохраняет отпечатки пальцев. Крепление – винтовое, что обеспечивает максимальную надежность. Дизайн современный, что позволит прибору без проблем вписаться в любую комнату.

Средняя цена – 2 030 рублей.

Neon-Night 96W
Достоинства:

• Легкий монтаж;
• Красивое исполнение;
• Отзывчивая панель;
• Гарантия.

class=’s-article__points-list’>

Недостатки:

class=’s-article__points-list’>

Arlight Sens CT-201-IN Black

Надежный брендовый прибор, который выдерживает высокие нагрузки. Изготавливается из приятного на ощупь материала. Сенсор качественный, не лагает, что упрощает эксплуатацию в разы. Работает при температуре от -10 до +40 градусов. Продукт надежно защищен от попадания пыли влаги, это увеличивает безопасность эксплуатации. На изделие распространяется двухгодичная гарантия.

Средняя стоимость – 3 400 рублей.

Arlight Sens CT-201-IN Black
Достоинства:

• Удобная регулировка;
• Прочный корпус;
• Не оставляет отпечатков;
• Легкая установка;
• Гарантия – 2 года;
• Небольшие размеры.

class=’s-article__points-list’>

Недостатки:

class=’s-article__points-list’>

Схемы подключения светорегуляторов на 220 в

Подключение диммера практически не отличается от традиционного выключателя. Подключить диммер — задача по силам абсолютно каждому разбирающемуся в электрических приборах человеку. Подключение каждого конкретного светорегулятора осуществляется с помощью электроцепи. Данный компонент состоит из кабеля, разрываемого в определённом месте цепи. На данном промежутке ставится собственно световой регулятор.

При последовательном подключении диммера и проходного отключателя пользователь без проблем сможет включить свет в одной точке, а управлять световой подачей в другой. А внедрение в электронную схему второстепенных компонентов многократно расширит возможности диммера как агрегата. Например, при помощи современного фазового метода люди получают возможность регулировать вентиляционными оборотами.

Из одной точки

Данная схема традиционна для любого вида диммера. Как правило, в приведённой выше схеме используются регуляторы, кнопочные или сенсорные. В этом случае брать поворотный диммер не рекомендуется, потому как в ходе эксплуатации возникнут неудобства.

Из двух точек

Такая схема есть оптимальный вариант для установки в спальной комнате. Один из светорегуляторов устанавливается у дверного проёма, другой – около кровати. Так, когда человек заходит в спальню, свет включается с помощью первого диммера. А с помощью второго регулирует светопередачу.

Из одной точки и управление из двух точек

Большинство россиян отдают предпочтение диммерам для регулировки освещения из одной точки и управления электроприборами из двух точек. Предложенная выше схема является универсальной, поскольку используется практически в любых условиях. Так, у входа в комнату устанавливают простой выключатель, а возле дивана или кровати (в зависимости от типа комнаты) – диммер.

Из одной точки и управление из трех точек

Такого варианта необходимо прибегнуть лишь тогда, когда регулировать степень освещённости помещения необходимо из 2-х точек. Как правило, подключение регулятора света из одной точки и управления из трех точек требуется в длинных коридорах.

Виды

Самый простой диммер работает на основе переменных резисторов (реостатов). Такой способ регулировки освещения считается неэффективным, обладает низким КПД, за счёт перегрева и необходимости охлаждения. Сейчас уже такие устройства производители серийно не выпускают, чаще всего их делают самостоятельно радиолюбители.

Регулятор, в основе которого лежит работа автотрансформатора, выдаёт на выходе практически идеальную синусоидальную кривую. Но такое устройство обладает большими габаритами и весом, для регулировки нужно будет прилагать немалые усилия.

Самыми популярными на данный момент являются диммеры электронные, в основе которых используется работа тиристоров, транзисторов и симисторов. Вот именно их как раз и нельзя использовать с техникой, которая требует синусоидальную форму подачи питания. Такие регуляторы имеют ещё один недостаток, во время работы они создают помехи, которые мешают нормальному функционированию радиоприёмников и других чувствительных приборов. Однако, несмотря на перечисленные недостатки, электронными диммерами пользуются чаще остальных, ввиду их небольшой цены, маленьких размеров и имеющихся дополнительных функций.

В плане исполнения регулятор бывает:

• Модульный. Их устанавливают в электрощиток. Схема подключения диммера такого исполнения работает с лампами накаливания и галогенными через понижающие трансформаторы. Чтобы их удобнее было использовать, диммер имеет выносную кнопку либо клавишный переключатель. Как правило, модульный тип диммера служит для регулирования яркости ламп у входных ворот, пролётов на лестницах либо дворового освещения.
• На шнуре. Можно назвать его мини-устройством, осуществляющим регулировку освещения светильников, которые не подключены сразу в общую электросеть, а включены через розетку и вилку (настольные лампы, бра, торшеры). Этот регулятор работает лишь с лампами накаливания.
• Моноблочный. Внешне он очень похож на обычный выключатель. Работает с разными видами ламп, как правило, это указывается на корпусе. В электрическую цепь устройство устанавливается на разрыв фазы, монтируется данный диммер вместо выключателя.

Зачастую в квартирах находят применение моноблочные варианты. В частных жилах домостроениях удобно устанавливать модульные устройства, когда нужно управлять светом на прилегающей территории.

Стоит отметить, что ещё существуют проходные модели диммеров, они работают по тому же принципу, что и проходные выключатели, то есть регулировку света можно осуществлять в двух мест.

Это интересно: Как подключить самостоятельно УЗО — особенности

Достоинства и недостатки вариаторов для ламп накаливания

Диммеры не просто так получили известность. По сравнению с обычным выключателем, он обладает рядом положительных сторон, которые дают возможность упростить использование и сэкономить электрическую энергию.

Главные плюсы:

• Свет не только регулируется по яркости, кроме этого владелец способен отключать и включать его. Такая функция позволяет устанавливать приборы вместо коммутаторов, что сделает управление удобным и комфортным.
• Возможность изменять яркость света – также большое преимущество, потому что дает возможность сэкономить электроэнергию. Ведь не все люди хотят использовать яркость на максимум некоторым достаточно 30-50% освещения.
• Для каждого помещения настраивается определенная интенсивность, что открывает возможность настроить каждую комнату под нужды человека. Например, сделать на кухне и в гостиной светлее, а в спальнях затемнить свет, чтобы было легче засыпать.
• Для регулировки необязательно вставать с дивана большая часть современных моделей поддерживает дистанционное управление. Это очень удобно, когда человек приходит уставшим с работы и не в состоянии подняться с мягкого ложа.
• Светорегуляторы продлевают эксплуатационный срок ламп накаливания, что также большой плюс, так как их не придется часто менять. Это стало возможным благодаря регулировке уровня нагрузки.
• При установке диммера владелец сэкономит на покупке дополнительных источников освещения, так как они ему больше не понадобятся.

class=’s-article__points-list’>

Но кроме достоинств у этого прибора есть ряд недостатков

Хоть они не такие значительные, но знать про их существование важно

Главные минусы:

• Некоторые лампы не поддерживают работу с регуляторами, что сделает невозможным их эксплуатацию. Включать и выключать свет человек сможет без трудностей, но регулировать яркость – нет. Поэтому добиться экономии и высокого срока службы не получится.
• Каждый регулятор покупается в соответствии с нагрузками, с которыми он способен работать. Не соблюдение этого правила негативно сказывается на продукте, что выведет его из строя за пару лет активного использования.
• При перегреве устройства оно сразу сломается, так как все регуляторы чувствительны к этому. Если такое случится, то лучше купить новый продукт, заниматься ремонтом, особенно самостоятельно, не рекомендуется.

class=’s-article__points-list’>

Что такое диммер?

Диммер представляет собой светорегулятор. Это устройство относится к категории многофункциональных приборов, с его помощью потребитель может менять мощность лампочек в диодных светильниках. В старых светорегуляторах процедура управления освещением осуществлялась механическим методом, тогда они использовались исключительно для изменения параметра яркости. Но современные устройства оборудуются специальными платами, что позволило расширить их функционал.

Диммеры для светодиодов на 220 В позволяют:

• изменять интенсивность величины освещения;
• выполнять плавную активацию и отключение источников освещения;
• деактивировать свет в помещении в автоматическом режиме;
• выполнять управление осветительными приборами посредством удаленного, электронного либо акустического метода.

В зависимости от вида, регуляторы напряжения можно подключать отдельно либо группами. Устройства могут применяться для управления одним либо несколькими источниками освещения.

Канал Радиолюбитель TV подробно рассказал о том, что представляют собой диммеры.

Разбор схем подключения

Выбор схемы зависит от многих факторов, в том числе от модели диммера, способа подключения – отдельного или с выключателями, количества светорегуляторов или приборов освещения.

Также следует учесть очень важный момент: для ламп накаливания, светодиодных ламп и лент, низковольтных галогенных источников света используются разные приборы.

Тестирование диммера с д/у, подключенного к светодиодной полоске. Ленты на светодиодах успешно используются для подсветки подвесных двух-, трехъярусных конструкций из гипсокартона

Самую элементарную схему подключения диммера можно легко спутать со схемой монтажа выключателя, так как она действительно один в один повторяет ее.

Проводку обычно выполняют двух- или трехжильным проводом, в зависимости от системы заземления. В новых домах рекомендуется применять провод с тремя жилами — ВВГнг с сечением 1,5 мм².

От автомата в электрощитке протягивают три жилы: землю – на металлический корпус люстры или светильника, ноль – к лампам, а фазу – к диммеру, на входную клемму

Но зачастую люстра имеет множество рожков, а диммер служит для управления группой отдельно расположенных светильников.

В этом случае целесообразно вместо одного устройства установить два, чтобы можно было контролировать уровень освещения двух отдельных групп.

Принципиальное отличие – в количестве проводов нагрузки. К регулятору подается одна общая фаза, а на выходе – два фазных провода, направленных к разным группам светильников. Соответственно, и ноль тоже делится на два

Как происходит подключение, если вместо настройки управления для обычных или энергосберегающих ламп необходимо наладить регулировку светодиодов?

Обычно в комплекте с лентами или светильниками вместе с диммером находится переходник с 220 В на 12 В. Это может быть блок питания, который вставляют в розетку.

Оба провода от преобразователя протягивают к диммеру, присоединяют согласно схеме к нужным разъемам, а с выходных клемм подают к одному прибору освещения или нескольким, подключенным параллельно светильникам

В паре с регулятором света часто используют один или несколько проходных выключателей – электросеть с таким комплектом становится более совершенной, с точки зрения удобства эксплуатации.

Место выключателя определяется по-разному: он может стоять между щитком и диммером или между диммером и светильником.

Схематика проходных устройств отличается от стандартного прибора, и это нужно учитывать при подключении

Основное внимание уделяется присоединению фазных жил в обоих приборах. Напоследок рассмотрим порядок расположения проводов и клемм при стандартном подключении диммера – все же именно оно является наиболее популярным в быту. Напоследок рассмотрим порядок расположения проводов и клемм при стандартном подключении диммера – все же именно оно является наиболее популярным в быту

Напоследок рассмотрим порядок расположения проводов и клемм при стандартном подключении диммера – все же именно оно является наиболее популярным в быту.

Простейшая схема, которая может служить эталоном подключения стандартного регулятора. Фазная жила подается на вход, а с выхода, соседней клеммы, отходит к светильнику

Перечисленные примеры – только малая часть всевозможных схем для монтажа устройства. Чтобы осуществить безошибочное подключение, необходимо в качестве главного руководства использовать инструкцию производителя.

Диммер схема подключения

На вопрос как подключить диммер ответить очень легко, увидев этот прибор своими глазами. По габаритным размерам он абсолютно не отличается от обычного выключателя и так же устанавливается в монтажную коробку.

Закрепляется диммер в монтажной коробке тоже с помощью специальных лапок. Как и выключатель, он подключается в разрыв осветительной цепи. Но при его подключении необходимо соблюдать полярность.

Как вместо старого выключателя установить диммер? Все очень просто. Для начала нужно демонтировать выключатель. Чтобы осуществить эту операцию, отключите напряжение в сети и с помощью индикатора убедитесь в его отсутствии. Затем снимите рамку выключателя и, вооружившись отверткой, отвинтите винты монтажных лапок.

Извлеките выключатель из коробки и отсоедините его от проводов, ослабив винты на клеммах. После этого можно приступать к установке диммера. Все вышеперечисленные операции нужно выполнить в обратном порядке, начиная с подключения диммера к проводам. Если вы не можете самостоятельно справиться с подключением, рекомендуем вам обратиться к специалистам, которые легко справятся с этой задачей.

Обычный диммер нельзя использовать для светодиодов

Электронный диммер рассчитан на определенный тип нагрузки. Он может использоваться лишь в цепях, куда подключены лампы накаливания и галогенные лампы.

Большинство современных энергосберегающих, светодиодных и люминисцентных ламп не предназначено для работы в паре с диммером. При регулировании яркости освещения с помощью диммера такие источники света быстро выходят из строя. Существуют специальные диммеры для светодиодных ламп. которые способны работать с такими лампами.

Приобрести регулятор яркости сегодня не составляет никаких проблем. Любой магазин электротехники располагает богатым выбором таких приборов. Цены на них достаточно высокие, но данные приборы очень быстро окупаются.

Покупая диммер, необходимо выяснить у продавца, способен ли прибор работать с уже установленными у вас в доме источниками освещения. Также убедитесь в том, что мощность диммера соответствует суммарной мощности ваших ламп.

Похожие материалы на сайте:

Как можно регулировать яркость ламп накаливания?

Стандартная лампа накаливания относится к категории простых источников света, и чтобы уменьшить уровень яркости свечения, требуется снизить показатели подаваемого электрического напряжения.

Технически решить такую задачу вполне можно:

• рассеиванием электроэнергии на входе к источнику света;
• применением питающего напряжения на запуск регулятора.

В первом случае чаще всего применяется обычный реостат, рассчитанный на 220 вольт. Чтобы предотвратить сильный перегрев такого прибора, целесообразно использовать балластные бытовые трансформаторы, включаемые в цепь питания и компенсирующие временные броски напряжения.

С целью ощутимой экономии электрической энергии, на участке от лампы накаливания до выключателя, устанавливается специальный прибор с регулируемой выходной мощностью. В качестве такого устройства можно рассматривать обычный генератор автоматических колебаний.

Следует отметить, что вариант рассеивания не является экономически целесообразным, так как в условиях включенного реостата и неполной световой отдачи лампы накаливания, расход электрической энергии остаётся на прежнем уровне.

Схема диммера для ламп накаливания на 220В: как работают промышленные модули и самодельные конструкции

Принцип работы диммера переменного тока поможет понять график преобразования им обычной синусоиды напряжения, представленный для трех случаев подключения мощности: 85, 50 и 15% от величины начального сигнала.

Пунктирной линией синего цвета я показал форму нормальной синусоиды, которую разделил на участки:

1. Синего цвета, обозначающую паузы в подаче электрической энергии на подключенную нагрузку.
2. Красные, символизирующие время протекания переменного тока.

Представленный график работы диммера помогает понять, что чем короче время подачи напряжения или длиннее пауза, тем меньше выходная мощность светорегулятора. Это значит, что лампочка Ильича будет вырабатывать пониженный световой поток не одинаково.

Здесь используется тот принцип, что нить накаливания в разогретом состоянии обладает высокой инерционностью: ее свечение от чередующихся отключений и включений рабочих токов нашим глазом воспринимается как равномерное.

Типичная схема простого диммера на тиристоре SCR , диодном мосту VD1-4, динисторе ZD, диоде, переменном резисторе и конденсаторе показана ниже.

Эта схема за счет задержки времени, формируемой током заряда конденсатора, отрезает переднюю часть фронта полусинусоиды. Она обозначается leading edge — отсечка переднего фронта.

Dimmer, использующий в своей конструкции подобное простое управление на тиристорах, широко используется для работы с лампами накаливания.

Его при промышленном изготовлении выполняют в пластмассовом корпусе, который встраивается в обычную коробку подрозетника вместо выключателя. Сзади модуля имеются клеммы для подключения проводов питания и отходящей схемы.

Спереди выполнена удобная рукоятка управления световым потоком лампы накаливания. Выбором ее положения настраивают требуемый уровень освещения.

Dimmer для управления светом ламп накаливания не сложно изготовить своими руками. Одну из доступных схем для повторения с маркировкой деталей показываю ниже.

Все детали можно спаять навесным монтажом или разместить на плате. Места они много не занимают, но в целях безопасности собранную конструкцию сразу помещайте в прочный диэлектрический корпус. На схеме присутствует опасное для человека напряжение 220 вольт.

При наладке схемы изолируйте открытые места подручными средствами: пластик, бумага, изолента.

Схемы подключения диммера для комфорта пользователей

Самый распространенный вариант, подходящий для всех типов светорегуляторов — это способ замены им штатного одиночного выключателя. Dimmer просто встраивают в подрозетник на его место.

Схемы подключения диммера из двух отдельных модулей для управления одним центральным светильником позволяют регулировать освещение из разных мест протяженного помещения, например, гостиной, коридора.

Вариант подключения диммера через выключатель позволяет включать освещение на входе в кабинет, а регулировать степень освещения непосредственно на рабочем месте с учетом местных условий. Схема не сложная, удобна для применения в служебных помещениях.

Обыкновенный выключатель можно заменить на два проходных для длинных помещений. Их размещают на противоположных концах (вход и выход), а диммер располагают непосредственно на рабочем месте.

Полезные советы для эксплуатации

Для экономии электроэнергии при пользовании лапами накаливания регулятор выставляют на работу с минимальной мощностью. Тогда ожидаемый эффект сбережения достигнет 15%.

Полупроводниковые компоненты не любят повышения температуры. Им вреден нагрев выше 30 градусов. Если отсутствует возможность отвода тепла с них, то Dimmer лучше отключить — вывести из работы.

При ремонте электронного модуля в сервисном центре соглашайтесь на замену штатного симистора более мощной моделью. В результате получите Dimmer повышенной надежности.

Ремонтируем покупной прибор

Если регулятор яркости вышел из строя, не стоит торопиться выбрасывать его и тратиться на покупку нового. Во многих случаях прибор можно отремонтировать.

Как правило, регулятор яркости теряет

В принципе, можно использовать любой симистор, главное, чтобы он был рассчитан на напряжение не ниже 400 В, поскольку напряжение в сети может достигать мгновенных значений в 350 В.

Диммеры делают ваш быт более комфортным. А модели с подсветкой еще и в интерьер внесут нотку оригинальности. Диммер на один светильник можно попробовать установить самостоятельно, но при более сложных схемах подключения (на группу светильников, например) лучше прибегнуть к помощи профессионалов.

Рекомендуем Вам также более подробно ознакомиться со схемой подключения фотореле.

Полезные советы и рекомендации

Для внешнего управления подходят «диммируемые» светодиодные приборы. Соответствующие возможности указаны в сопроводительной документации производителя. Специальными символами обозначают совместимость на корпусе и упаковке.

Чтобы исключить перегрев полупроводникового прибора, надо изучить инструкции производителя. Кроме соответствия по мощности потребления нагрузки, имеет значение и температура в помещении.

«Триак BTA24-600», например, можно применять без специального охлаждения при подключении лампы накаливания до 75 Вт. Если мощность потребления составляет 1000 Вт, полупроводниковый прибор устанавливают на радиаторе с эффективной площадью рассеивания 180 кв.см. В сложных температурных условиях устанавливают кулер.

Плюсы и минусы использования регулятора света

Как и при использовании любого дополнительного приспособления, применение вариаторов для ламп накаливания имеет свои положительные и отрицательные моменты.

К преимуществам можно отнести:

1. Многофункциональность, совмещение двух функций: выключатель и регулятор яркости света.
2. Экономия электроэнергии за счет уменьшения потребляемой мощности лампочки, когда нет необходимости в ярком освещении.
3. Возможность корректировки интенсивности освещения.
4. Удобство применения современных моделей светорегуляторов: управление на расстоянии с помощью пульта, голосовой команды или звукового сигнала.

1. Увеличение срока службы лампочек вследствие регулировки степени нагрузки.
2. Стильный дизайн, гармонирующий с современным интерьером.
3. Отсутствие надобности устанавливать дополнительные источники света с меньшей яркостью по сравнению с основным освещением.

Несмотря на обширный список достоинств, есть и недостатки использования светорегуляторов:

1. Несовместимость с некоторыми видами ламп. При подключении люстры со светодиодными лампочками или люминесцентных ламп, следует установить специальный регулятор света. Для монтажа понадобится квалифицированный специалист. У энергосберегающих ламп, подключенных через вариатор, значительно сокращается срок эксплуатации.
2. Минимальная нагрузка любого диммера 40 Вт, при систематическом ее уменьшении или превышении рекомендованных значений механизм выходит из строя, не отработав свой ресурс.
3. Чувствительность устройств к температуре окружающей среды, особенно к перегреву. При температуре выше 25 0С, есть риск серьезной поломки из-за перегрева.
4. Коэффициент полезного действия потребленной электроэнергии при использовании данных устройств значительно ниже, чем при подключении электроосвещения без регулировки напряжения.

Схема подключения

Установка диммера – это предельно простая операция. Также, как и обычный выключатель светорегулятор ставится в разрыв фазного провода – это правило. Если заменяется одноклавишный выключатель, то два провода просто крепятся к контактам диммера. В случае с двух или более клавишными выключателями подключение имеет следующий вид: фазные провода от контуров люстры соединяются вместе, а потом уже идут на диммер.

Схема подключения взамен простого выключателя

Можно немного усложнить схему подключения диммера, добавив к ней выключатель. То есть при входе свет будет зажигаться выключателем, а около кровати плавно регулироваться или выключаться диммером.

Еще можно смонтировать схему с двумя, параллельно подключенными диммерами, по типу проходных выключателей. Но если комната проходная, то зачем, в принципе, нужно тратиться на покупку дорогих светорегуляторов. А вот если в длинном коридоре поставить два проходных выключателя, а уже на них «повесить» диммер, то получится довольно интересная схема для «дежурного» освещения.

Подключение с проходными выключателями

Следует обговорить еще один очень важный момент, на который иногда не обращают внимание. Обыкновенные диммеры предназначены для регулировки света только ламп накаливания или галогенных

Если вы хотите обзавестись светорегулятором для люминесцентных или энергосберегающих лампочек, придется искать специальные диммеры и лампы, которые подходят для диммирования. На таких устройствах обычно ставится маркировка.
