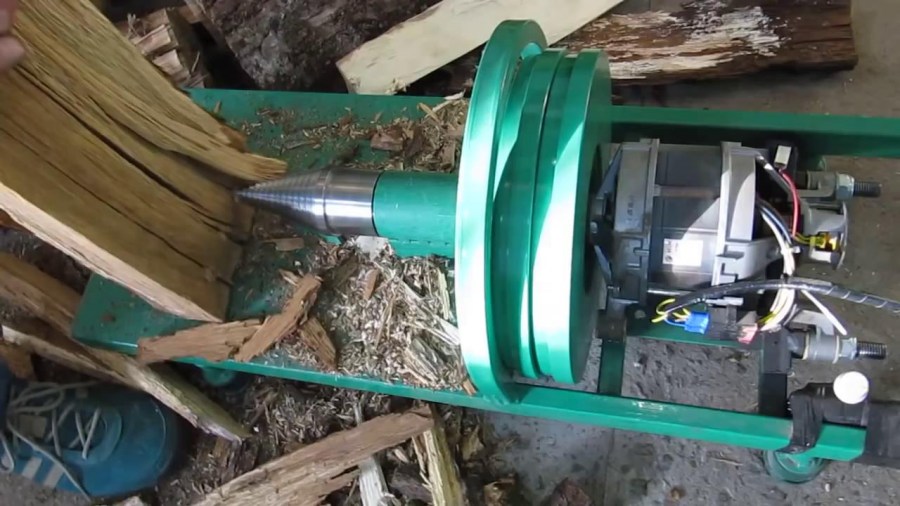

Делаем дровокол с двигателем от стиральной машины
Предварительно составляется чертеж будущего устройства, в котором учитывается принципиальная особенность винтовой конструкции, заключающаяся в расположении древесины по отношению к конусу
Обращаем внимание, что заготовка должна устанавливаться строго вертикально
Проблема в том, что, если часть бревна оказывается под конусом, он ломается, либо вал гнется. Чтобы предотвратить подобную ситуацию и исключить попадание дров под конус, большинство пользователей устанавливают специальный киль, сохраняющий целостность вала. Такое приспособление гарантирует, что полено не затянет под конус, и предотвращает прокручивания вала в момент заклинивания. Отметим, что это помогает избежать оператору травмирования.
Кроме того, что киль защищает рабочую часть конуса, на него возлагается дополнительная задача. Когда наконечник конуса упирается в твердый слой древесины, то чурку не прижмет к столу. Но здесь необходимо беречь руки, чтобы они не попали между винтом и килем.
И все же, данный элемент рекомендуется установить, чтобы сохранить целостность конуса.
Любая установка базируется на каркасном основании, по которому выполняется монтаж. Станину сваривают из профиля либо делают из металлического листа. Примерные ее размеры – 2 на 4 либо 3 на 5 см. Площадка делится на две зоны – силовую и рабочую.
Силовая часть предназначена для подиума под электрический двигатель от стиральной техники. Он и станина представляют собой одно целое, потому что на данный элемент основания приходится основное воздействие нагрузочного характера.
В данной зоне располагается блок, отвечающий за управление двигателем, снятым со старой стиральной машины. Вся электрическая часть располагается на диэлектрической пластинке. Если есть возможность, ее следует спрятать в корпус из пластикового материала.
Чтобы демпфировать рабочие рывки и аккумулировать запас момента кручения, вал рекомендуется оснастить маховиком, для чего разрешается использовать одноименную деталь от автомобиля, подходящую по диаметру.
Силовую зону рекомендуется защитить кожухом, для чего к станине наваривают пару профильных дуг. В нижней части устраиваются надежные ножки, высота которых не должна превышать двадцати сантиметров. Рекомендованная высота стола – по уровню вашего пояса, чтобы во время работы спина оставалась в выпрямленном положении. Но здесь есть один недостаток – крупные заготовки высоко поднимать над уровнем пола затруднительно. Из-за этого многие мастера изготавливают дровокол максимально низко.
Теперь посмотрим, как выполнить подключение электрического двигателя, снятого со стиральной машины. Отметим, что, несмотря на модель и марку машины, электрическая схема двигателей схожа, но незначительные отличия все же имеются.
Как правило, от старых машин используют три вида двигателей – коллекторный, асинхронный и с электронным управлением (в комплекте с управляющим модулем).
Чаще всего используют асинхронный вариант, способы подключения которого рассмотрим подробней.
На старых двигателях этого типа на пуск имеется отдельная обмотка. Для определения нужной обмотки тестером проверяем сопротивление, которое на пусковой должно оказаться выше. Чтобы осуществить запуск двигателя, нажимается пусковая кнопка, а выключение выполняется разрывом цепи, по которой подается напряжение. Чтобы поменять направление вращения, точки подсоединения обмотки пуска меняются местами.
Когда дрова нужны иногда
Т.е., для топки декоративного камина или временного обогрева подручным бросовым топливом; напр. на даче. За рубежом специально на топливо для каминов продаются чураки малоценного мягкого дерева: тополя, осины, ивы и др. А к ним – дровоколы наподобие того, что на поз. 1 рис. ниже. Ядро маркетингового продвижения – гребни на ноже дают сразу и лучину для растопки. Но вообще идея странная: чурак, который можно расколоть несильным ударом топора, ставят в обойму и несколько раз сильно бьют по нему кувалдой. Правда, колка дров наоборот безопаснее. Может быть, там это и актуально. В Америке есть поговорка (в переводе на русский): «Если средний американец, торопясь успеть на работу, не поскользнется и не свернет шею в душе, то он перережет себе горло во время бритья».
Простые дровоколы для подготовки небольшого количества дров
Гораздо удобнее и ничуть не опаснее сабельный дровокол (поз. 2). Он действует согласно известной присказке: лодыря спросили – почему он колет дрова сидя? «А я пробовал лежа – неудобно». Сабельный дровокол можно крепить и с стене, и к полу. Плечо режущего рычага от 0,8 м для мягкого прямослойного дерева; для березы и сосны от 1,2 м.
Расщепить сабельным дровоколом дуб и т.п. или древесину плодовых деревьев уже затруднительно и получается не всегда. Поэтому на даче, посещаемой в холодное время года, не помешает ножной рычажный дровокол (поз. 3): он справляется с чураками любого дерева диаметром до 25-30 см; правда, производительность низкая. В этом дровоколе скользящий упор тянет серьга (показано стрелкой) при нажиме на педаль. Качающийся ложемент поднимают, пока в нем не поместится чурак, затем отпускают и давят на педаль, пока деревяшка не расколется.

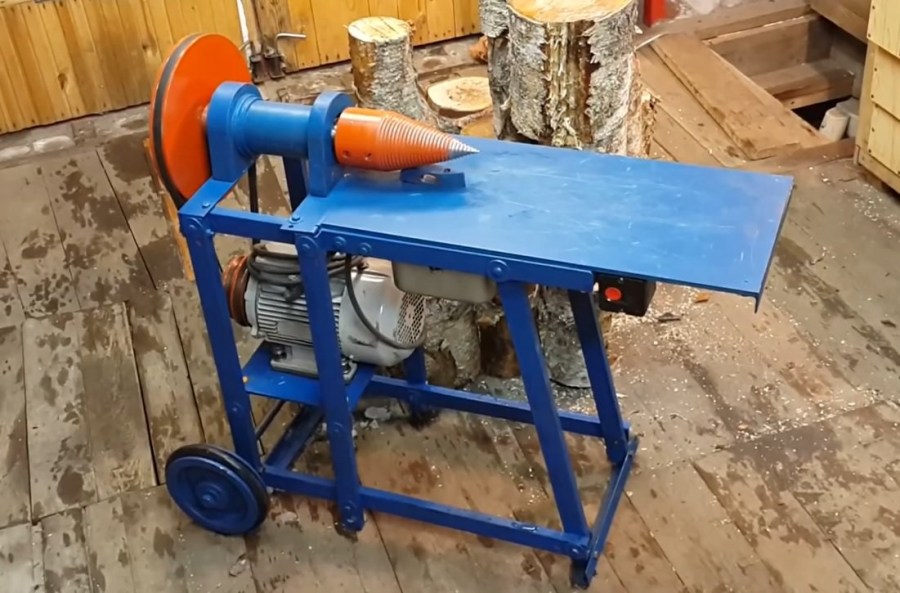

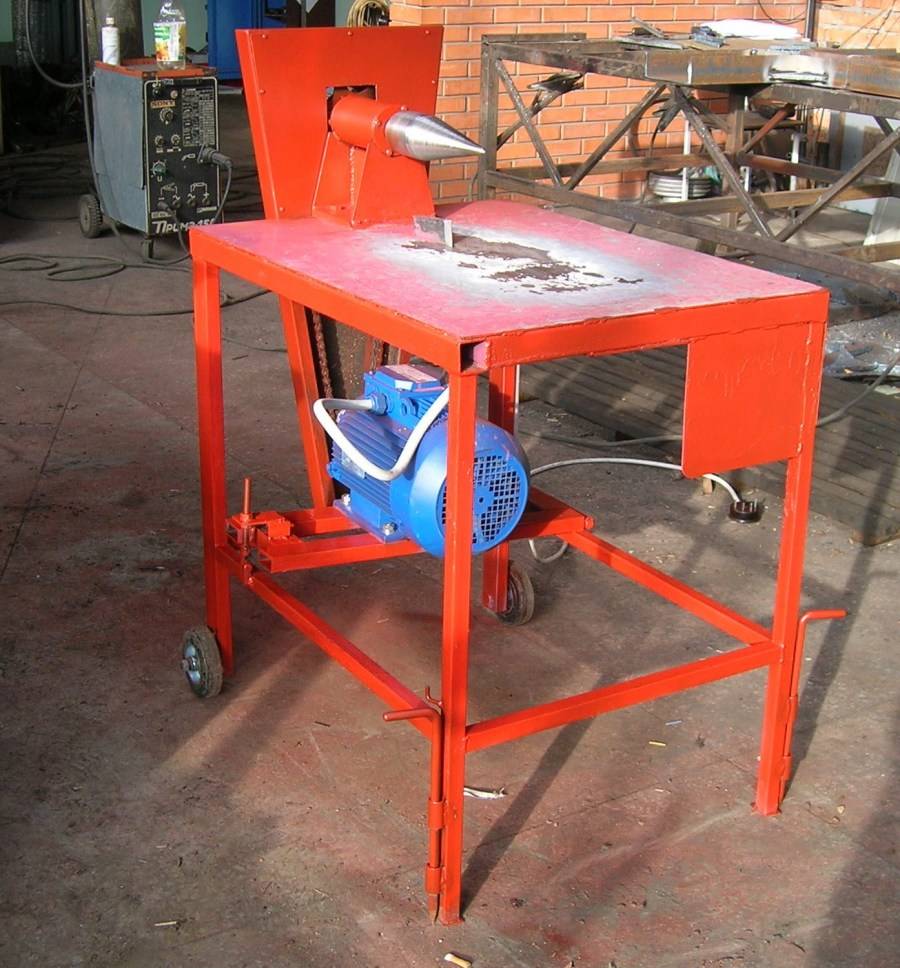

Электрический винтовой дровокол
Данный дровокол является наиболее простым среди электрических дровоколов. Из-за этого он приобрел в последнее время популярность.
Принцип действия основан на раскалывании полена конусным винтом с крупной упорной резьбой. Данный винт ввинчиваясь в дерево раскалывает его.

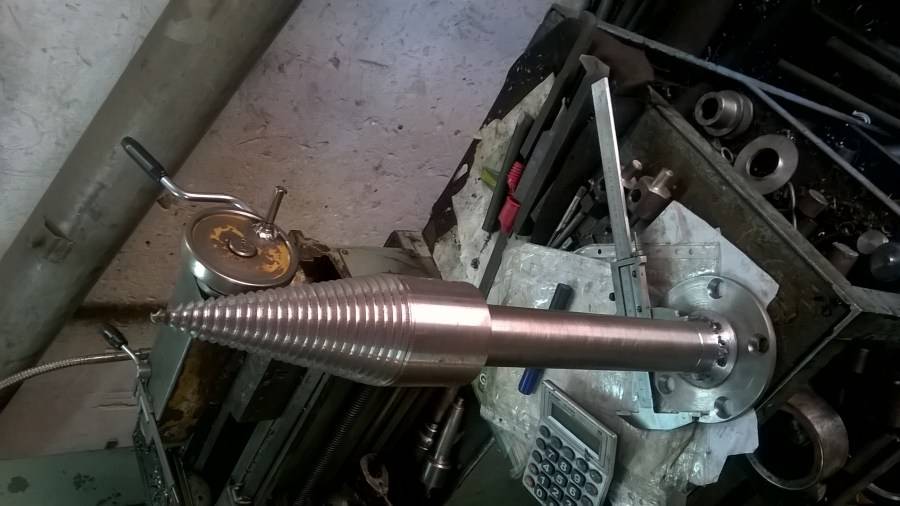

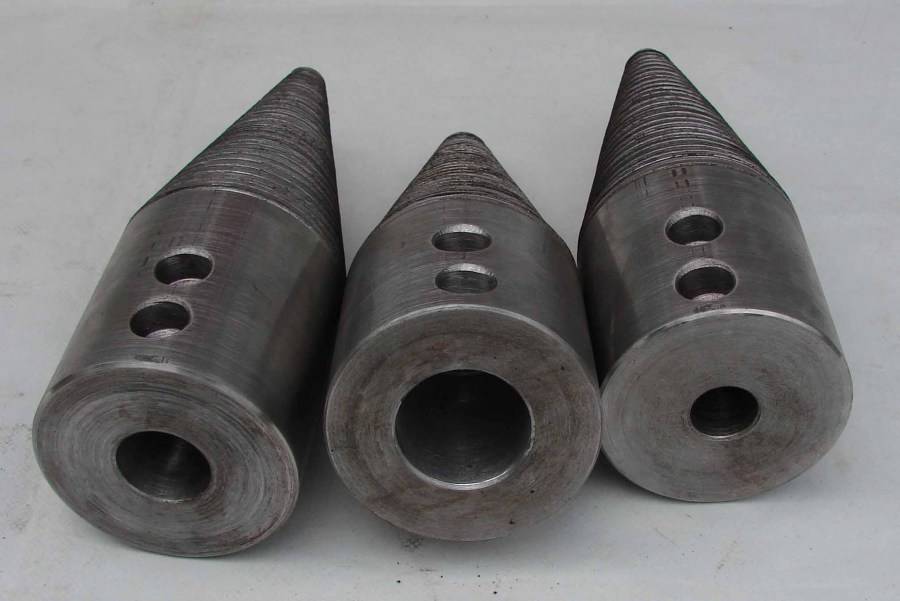

Винтовой конус дровокола
Чертеж винтового конуса дровокола.
У винтового дровокола есть существенные недостатки. Он энерго затратный. Требует наличия электроэнергии. По сравнению с лом-колуном и дровоколом на пружине сложный в изготовлении. Для его изготовления необходим конусный винт с резьбой, электродвигатель, редуктор, цепь со звездочками или ремни со шкивами. Очень травмоопасный
При неосторожной работе с ним может привести к сильным травмам. Существует вероятность заклинивая винта в полене из-за нехватки крутящего момента
Двигатель и крутящий момент
Данный вид дровокола можно изготовить с несколькими конструктивными решениями. Самое главное добиться большого крутящего момента на винте. Это можно сделать нескольким способами:
поставить мощный электродвигатель 5-7квт.
Использовать тяжелый маховик. Маховик затруднит пуск двигателя, но с ним меньше шансов, что винтовой конус заклинит в дереве. Так как при раскрутке маховика он набирает большую кинетическую энергию, и чтобы его остановить нужно создать большое усилие. В паре с маховиком можно использовать электродвигатели небольшой мощности 2-3квт. Маховик необходимо устанавливать на валу электродвигателя, а не на промежуточных валах цепной или ременной передачи. Только на электродвигателе обороты будут максимальные, а значит набранная кинетическая энергия маховика тоже будет максимальная.
Винтовой дровокол с маховиком.
Использовать редуктор, ременную или цепную передачу для снижения числа оборотов на конусном винте и увеличения крутящего момента. Цепная передача предпочтительнее ременной так как исключает пробуксовку цепи и звездочки. В данном случае можно использовать электродвигатели небольшой мощности, но с большими оборотами около 3000. Уменьшая обороты с помощью редуктора или цепной передачи в 5 раз тем самым, увеличиваем крутящий момент на винтовом конусе в столько же раз.
Рекомендуем : Как убрать царапины на линолеуме
Цепную или ременную передачу нужно подобрать таким образом, чтобы число оборотов на конусном винте было примерно 500-700 обмин. На слишком больших оборотах полено может вырвать из рук.
Высота от кончика конуса до стола должна быть 7-10см. Если сделать выше или ниже, то поленья будут тяжело колоться.

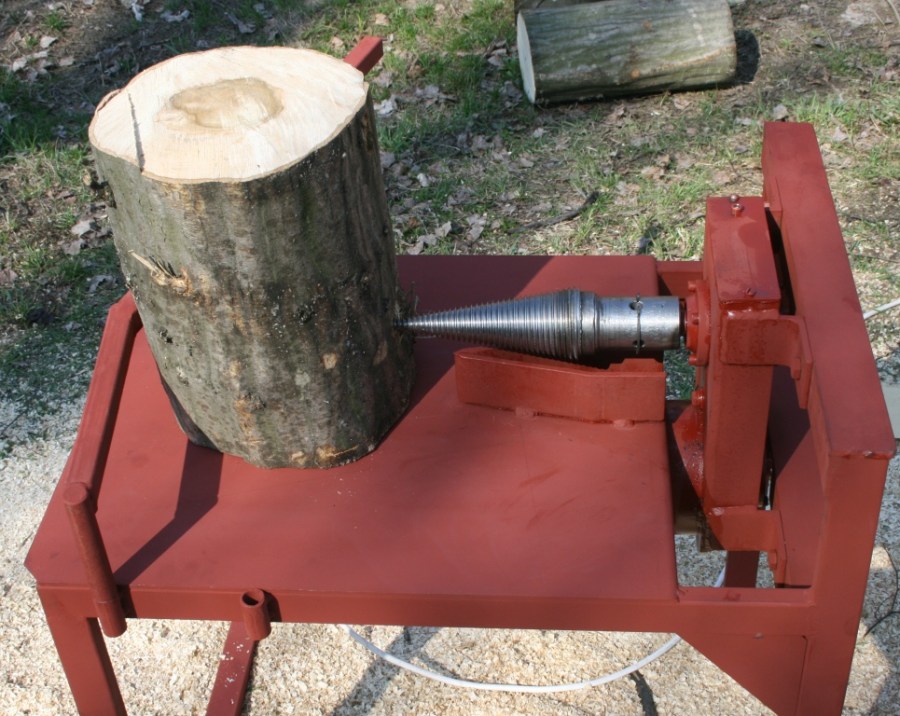

Под конусом необходимо приварить пластину, она предотвратит проворачивание полена.

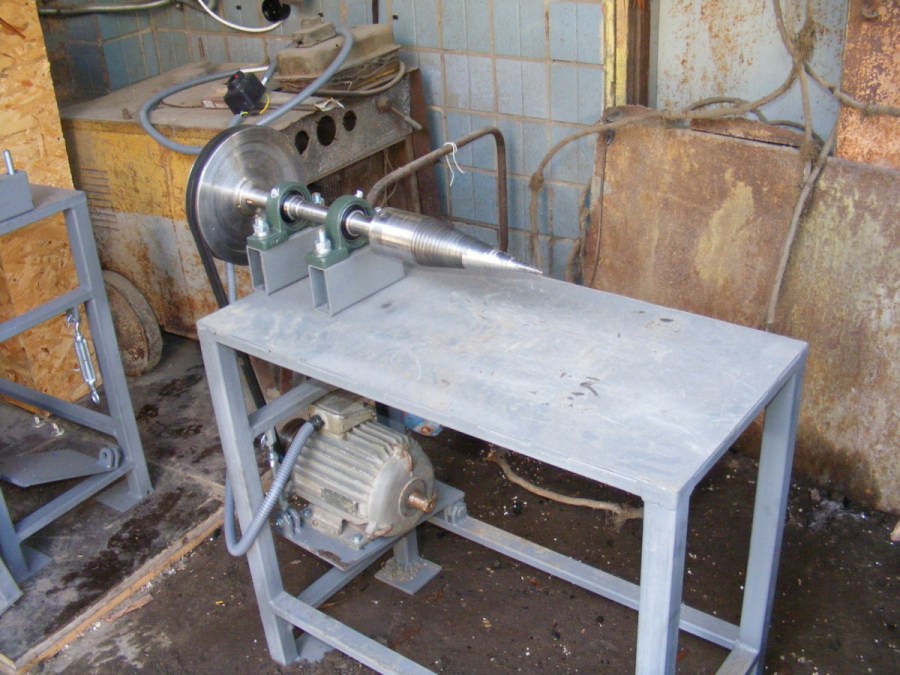

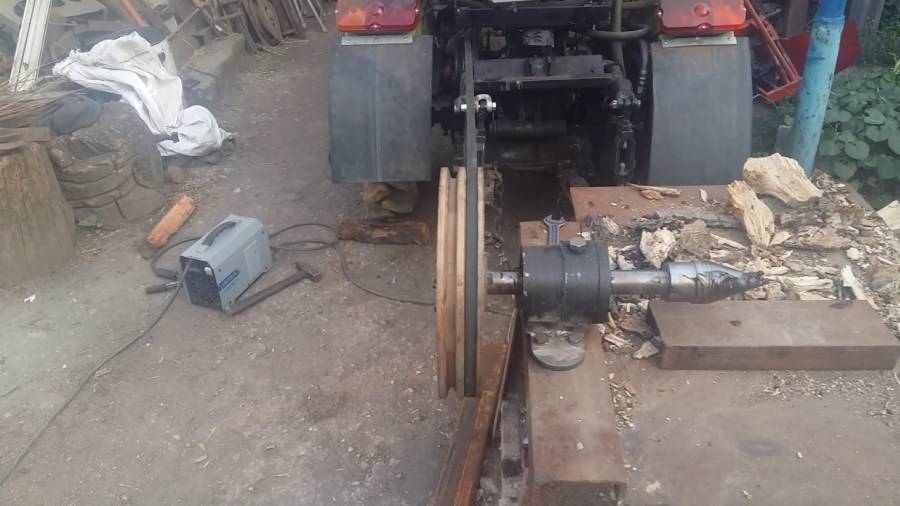

Конусный дровокол с ременной передачей.
Техника безопасности при работе с электрическим винтовым дровоколом
Работать с винтовым дровоколом необходимо без перчаток. В них работать нельзя, так как винт может зацепить перчатку и затянуть руку. С одежды не должно свисать никаких ремней и шнурков, которые могут попасть на винт.
Для аварийной остановки винтового дровокола нужно предусмотреть педаль экстренной остановки или большую аварийную кнопку. Причем недостаточно выключить питание с электродвигателя, так как вал после отключения питания будет еще крутиться по инерции. Особенно это заметно на станках с маховиком. Поэтому для быстрой аварийной остановки вала электродвигателя, на станке необходимо установить электромагнитный тормоз в нормально замкнутом состоянии. То есть без подачи электроэнергии тормоз находиться в сжатом состоянии, при подаче электроэнергии тормоз отпускает вал. Следовательно, если выключить электроэнергию тормоз сработает и остановит вал электродвигателя.
Поленья к конусному клину следует подавать только вертикально.
Схема демонстрирует почему поленья нельзя подавать горизонтально.
Сборка дровокола
После этого можно начинать сборку «морковного» дровокола. Подшипники устанавливаются в опоры кардана и привариваются к ним. Карданный вал вставляется в подшипник одной из опор, затем на него надевается втулка, которая должна играть роль защиты вала от мусора, затем на вал надевается вторая опора с шарикоподшипником, до упора во втулку.
Затем на один из концов карданного вала надевается конус и закрепляется на нём болтами. Другой конец вала плотно насаживается на шкив, который закрепляется на карданном вале гайкой.
Опоры шарикоподшипников прикрепляются к станине, под которой устанавливается электромотор, соединённый с дровоколом посредством ремённой передачи. Для снижения количества оборотов «морковки» рекомендуется использовать редуктор.
Данная модель дровокола достаточно эффективна и имеет только один существенный недостаток: при раскалывании берёзовых чурок, он плохо справляется с берёзовой корой. Его недоработки приходится исправлять обычным топором или колуном.
Характеристика дровоколов и основные их технические параметры
Перед тем, как изучать особенности самостоятельного изготовления дровоколов, следует уделить внимание важнейшим параметрам дровоколов. К ним относятся:
Мощность раскалывания заготовки — его еще называют величиной усилия, которое прикладывается к бревну для его раскола. Такой параметр свойственен агрегатам, которые используют ножевые рабочие элементы. Для домашнего использования вполне достаточно величины усилия в 3-7 тонн. Для изделий винтового типа важным параметром является частота вращения бура, что влияет не только на скорость выполнения работ, но и на эффективность совершения соответствующих действий. Оптимальным параметром частоты вращения бура является значение в диапазоне от 400 до 600 оборотов в минуту
Это значение важно учитывать, если планируется сделать винтовой дровокол своими руками при выборе подходящего электромотора.
Рабочая длина или расстояние между опорой и режущей частью. Это значение говорит о возможность работы с бревнами определенной длины
Чаще всего выполняется раскалывание бревен длиной до 30 см, но иногда это значение может быть больше. Например, в промышленности используются заготовки от 50 до 100 см. В быту также может понадобиться раскалывание бревен большой длины, если необходимо сэкономить на расходе топлива бензопилы (распилить расколотые поленья проще и с меньшими затратами, чем полноценные чурки).
Диаметр заготовок — для электро-гидравлических станков такой показатель составляет до 30 см. Если использовать конусный агрегат, то диаметр заготовки не имеет значения, так как бур справляется с бревнами практически любого размера.
Ход поршня. Ножевые станки отличаются еще таким параметром, как расстояние движения поршня. Все выделяют две категории машин: в которых поршень выводится на полную часть, а затем возвращается в исходное положение, а также более энергоемкие устройства, где шток контролируется оператором. Если раскол бревна произошел сразу, а нож при этом не проделал и половины расстояния, то оператор моет вернуть его в исходное положение при помощи ограничителя. Таким образом, экономится не только энергопотребление, но и время выполнения работы.
Скорость движения штока — важный показатель, который важно учитывать, так как от него зависит продолжительность проведения работ. Для бытовых установок оптимальным значением является скорость движения 4 см/секунду при движении вперед. Обратных ход совершается с повышенной в 2 раза скоростью, то есть 7-8 см/сек.
Мощность приводного агрегата — влияет на производительность оборудования, а также усилие раскалывания бревен. Для гидравлических машин используются двигатели, которые имеют запас мощности от 1,5 кВт.
Выбирая оборудование, немаловажно учитывать еще один фактор — материал, из которого сделан нож. От этого зависит не только их эффективность и долговечность, но и частота обслуживания
После того, как известны основные разновидности дровоколов, следует уделить внимание вопросу их самостоятельного изготовления из подручных средств. Сделать дровокол своими руками не сложно, но для этого понадобится минимальный набор инструментов: УШМ или болгарка, дрель, сварочный аппарат и другие
Винтовой (конусообразный) станок
Распространённой моделью для заготовки дров в небольших объёмах, является станок с конусным колуном, на который может быть дополнительно нарезана резьба, движителем является электро- или бензомотор. Чурки такой аппарат раскалывает за счёт вращающегося конуса, разрывающего древесину, и механического давления, оказываемого на заготовку человеком.
Режущую часть можно купить или самому выточить, если у вас есть навыки токаря. Помните, что наличие резьбы облегчит вам работу с дровоколом, поэтому желательно её нарезать (рекомендуем левую нарезку). Глубина резьбы 2−3 мм, шаг 6−7 мм. Нос у конуса должен быть острозаточенным. Место посадки на редуктор должен иметь глубину не менее 70 мм.
Двигатель должен быть мощностью 1,5−2 кВт, напряжение — от 380 В. Количество оборотов 250−500 в минуту, скорость ниже 250 об/мин сильно замедлит процесс заготовки дров, а выше 500 об/мин — присутствует опасность вырывания поленьев из рук. Если двигатель с данным количеством оборотов у вас есть в наличии, можно насадить «морковку» на коленвал. Если обороты зашкаливают, придётся монтировать понижающий редуктор или делать ременную либо цепную передачу для снижения частоты вращения.
Станина — стол на который будут класться чурбаки. Изготавливается либо из листовой стали, либо из толстых деревянных досок, ножки к нему должны быть металлические 40 см длинной.
Расстояние от стола до колуна — 8−20 см, если его увеличить, возникнет опасность переворота чурок небольшого диаметра. Установка полена — вертикальная, иначе дерево застрянет между «морковкой» и столом и, скорее всего, погнёт вал. Заготовки должны быть не длиннее 0,5 м и не превышать диаметр 0,6 м. Для этого дровокола не брать породы деревьев с переплетёнными волокнами (берёза, дуб и т. п. ). Для безопасной работы оденьте кожух на двигатель и цепь (ремень).
Пример ножного гидроколуна
А теперь давайте рассмотрим пример, когда вы не хотите платить за свет и за бензин или другое топливо, но какой-то простейший гидроколун хочется. Как сделать так, чтобы все работало от человеческой силы? На самом деле просто.
Как это работает в жизни, можно посмотреть на видео:
Материалы и инструменты для сборки:
- гидравлический домкрат;
- профильная труба 40х50;
- уголки;
- стальные пластины толщиной 6-8 мм;
- резиновый жгут;
- кусок металла толщиной не менее 30 мм (для создания клина, который будет раскалывать древесину);
- болты М12;
- сварка, болгарка, измерительный инструмент, дрель и прочее.
Процесс изготовления
Шаг 1. Изготавливаем раму.
Основа служит профильная труба диаметром 40х50 мм. Но в одиночку она не справится и может согнуться. Тут варианта 2. Либо берем толще трубу, либо усиливаем существующую. С первым вариантом все понятно, а как сделать второй можно увидеть на фото. Делается простая ферма.
Преимущества
Аппарат для колки дров подобного типа, даже если сделан вручную с учетом соблюдения всех технических и эксплуатационных норм, обладает следующими преимуществами:
- прост и надежен в работе;
- долговечен;
- может функционировать с приводом как в 220 В, так и в 380 В и выше;
- для комбинированных конструкций приемлемы любые условия работы;
- вид древесины не имеет значения, сила раскола составляет до 14 т;
- обладает двойной степенью защиты, предохранительной муфтой и тепловым реле;
- потребляет мало энергии – не более 1,5 кВт в час, при этом расход бензина составляет 500 г;
- раскол полена длиной 60-70 см осуществляется в среднем за 1,5 минуты;
- по производительности не уступает промышленному гидравлическому оборудованию.
Винтовой электродровокол
Если брать именно электрический домашний дровокол, который можно изготовить своими руками, то этот вариант справедливо считается наиболее простым в сборке. Поэтому конструкция пользуется заслуженной популярностью.
Принцип работы сравнительно простой. Поленья будут раскалываться с помощью конусного винта, имеющего крупную упорную резьбу. Винт вкручивается в древесину, что способствует её раскалыванию на части.
Минусом считается энергозатратность устройства, поскольку работать агрегат будет за счёт электричества. Если сравнивать с ломом-колуном и пружинным дровоколом, то и изготавливать будет сложнее.
Конструктивно электрический винтовой дровокол состоит из:
- конусного винта с резьбой;
- электродвигателя;
- редуктора;
- цепи или ремня со шкивами.
Ещё один большой минус — это повышенная травмоопасность дровокола. Так что работать с ним нужно предельно аккуратно.
Если крутящего момента окажется недостаточно, то винт может попросту заклинить в полене
Так что тут ещё важно грамотно подойти к выбору комплектующих для сборки
Многие рассматривают вариант дровокола из старой бензопилы. Но сама по себе бензопила необходима для заготовки поленьев. А потому разбирать и переделывать её в дровокол не лучшая идея.
Что же касается электрического винтового дровокола, то первостепенной задачей является обеспечение достаточного крутящего момента на винте. Тут можно рассмотреть несколько вариантов:
- Мощный двигатель. В основе конструкции будет лежать электромотор с высокой мощностью. Для таких задач потребуется двигатель примерно на 5-7 кВт. Минус в том, что электромотор будет довольно затратным в плане расхода электроэнергии. Зато обеспечит нужный уровень крутящего момента.
- Тяжёлый маховик. От большой массы тяжелее запускать мотор. Зато при таком подходе вероятность заклинивания конуса в дереве значительно ниже. Раскручиваясь, маховик обретает большую кинетическую энергию. Для остановки вращения необходимо серьёзное усилие. Если взять тяжёлый маховик, тогда будет достаточно установить двигатель на 2-3 кВт. Маховик монтируется на вал электромотора, а не в промежуточных валах цепи или ремня.
- Редуктор. Альтернативным решением будет применение редуктора, ременной или цепной передачи. Так можно снижать обороты на конусе, а также повышать крутящий момент. При этом цепная передача лучше, чем ременная. Хотя нельзя исключать вероятность пробуксовки со стороны звёздочки или цепи. Выгодным и рациональным решением будет стать электродвигатель малой мощности, но с высокими оборотами. Примерно 3000 об/мин. За счёт уменьшения оборотов редуктором или цепной передачей в 5 раз, параллельно в такой же степени будет увеличиваться крутящий момент на конусе дровокола.
Цепная и ременная передача подбираются так, чтобы конус совершал порядка 500-700 оборотов в минуту. Если обороты будут выше, то высока вероятность вырывания полена из рук. А это в значительной мере увеличивает травмоопасность дровокола.
Расстояние от стола до кончика конуса должно составлять 70-100 мм. Если сделать выше или ниже, это негативно отразится на качестве, эффективности и простоте колки дров.
Непосредственно под конусом приваривается пластина. Она нужна для того, чтобы полено не проворачивалось при подаче на рабочий вращающийся инструмент.
Работая с электрическим винтовым дровоколом, важно соблюдать несколько ключевых правил безопасности:
- не используйте перчатки, поскольку ткань может зацепиться за дровокол и затянуть руку;
- убедитесь, что с одежды не свисают никакие шнурки или ремни;
- установите на агрегат большую кнопку или педаль экстренной остановки;
- если это станок с маховиком, останавливаться должен не только мотор, но и сам вал;
- поленья подаются исключительно в вертикальном положении.
Не стоит игнорировать технику безопасности, поскольку дровокол такого типа относится к числу наиболее опасных устройств.

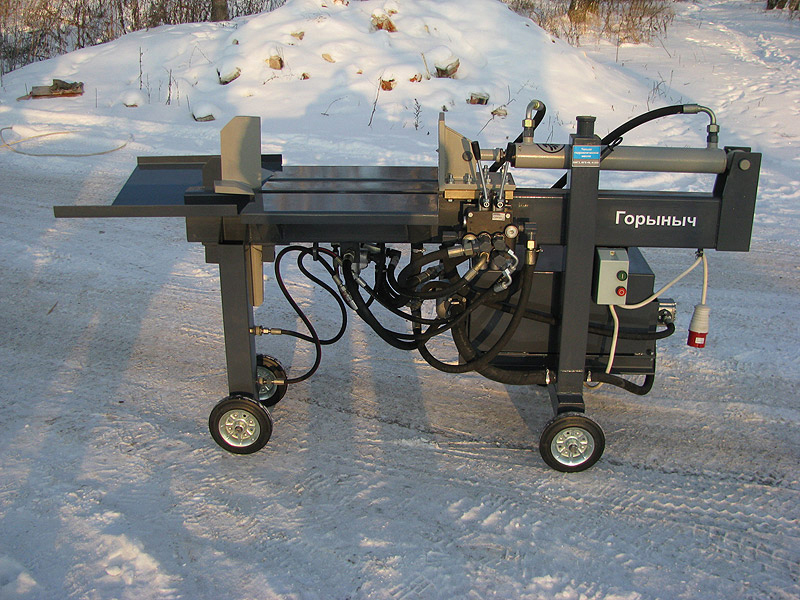

Гидравлический колун «Горыныч»
Гидравлический дровокол Горыныч
Один из самым востребованных колунов на рынке – это «Горыныч». Скорость является главной отличительной чертой этого гидроколуна. На сегодняшний день конкурентов ему нет. Надежность, показанная за предыдущие годы эксплуатации, бьет все рекорды. За 9 лет существования колуна «Горыныч» было обработано более 18 тыс. м3 леса. И при этом ни один узел не пришел в негодность. А работать с ним можно и в +30 и в -30 – двигатель, насос, распределитель и гидроцилиндр прекрасно справляются с любой работой в любое время года. Технология запатентована.
Дровокол «Горыныч» 6Т и его технические характеристики.
Основные достижения:
- Один цикл занимает 2,5 секунды.
- Имеет уникальные детали и сборку, которая позволяет работать в любую температуру.
- Нож из закаленного железа. Затупить его крайне сложно.
- Все детали ремонтопригодны.
- Конструкция покрыта специальным составом, что делает конструкцию стойкой к внешним природным воздействиям.
Видео работы Горыныча:
Показатели такого дровокола:
- За 3 мин расколото 25 чурок.
- За 1 час – 500 чурок.
- Если принять заготовку средним диаметром 20 см и длиной 40, то получается 6,28 м3/час
Виды приспособлений по способу передвижения
Классифицируют оборудование по критерию мобильности. Они могут быть передвижными и стационарными, что влияет на особенности их эксплуатации. Выбирая подходящий вариант, необходимо учитывать его особенности:
- Стационарные изделия характеризуются массивными габаритами и большим весом, поэтому они предназначаются для эксплуатации на одном месте. В быту такие установки эксплуатировать не целесообразно, что связано со сложностью их транспортировки. При этом они имеют такое неоспоримое достоинство, как высокие показатели мощности, что позволяет использовать их для работы с самыми твердыми породами древесины: орех, дуб, бук.
- Передвижные или мобильные — кроме компактных размеров и небольшого веса, такие установки оснащаются транспортировочными колесами, благодаря которым оборудование можно самостоятельно и без помощи спецтехники переместить в другое место. Именно такие установки являются лучшими видами для бытового использования.
Выбор подходящего варианта зависит от различных факторов, например, частота эксплуатации, место использования, объем работ, твердость и размеры древесины и т.п. Если колка дров выполняется только в домашних условиях, то можно использовать стационарные установки, которые отличаются повышенными техническими и эксплуатационными параметрами.
Выбор оборудования для самостоятельного изготовления гидравлического дровокола
Подбор оборудования возможен только после оценки прочностных характеристик раскалываемых брусков древесины. Нужно также подобрать гидравлический насос по производительности и давлению жидкости в гидросистеме.
В Московском государственном университете леса в начале девяностых годов проводили научно-исследовательские исследования по обоснованию параметров колунов для механических устройств для раскалывания дров. В таблице приведены результаты экспериментов для разных пород деревьев.
Усилие раскалывания древесины при движении колуна со скоростью 2,4 м/с (4 см/с)
| Вид древесины | Среднее усилие на колуне, кН | ||
| Диаметр бревна, мм | |||
| 200 | 300 | 400 | |
| Угол при вершине 15 ° | |||
| Дуб | 17 | 27 | 44 |
| Береза | 11 | 24 | 41 |
| Сосна | 5 | 13 | 21 |
| Ель | 8 | 15 | 23 |
| Вяз | 20 | 32 | 55 |
| Ясень | 11 | 21 | 36 |
| Осина | 7 | 14 | 22 |
| Липа | 2 | 3 | 5 |
| Клен остролистный | 11 | 22 | 39 |
| Клен | 13 | 24 | 42 |
| Угол при вершине 20 ° | |||
| Дуб | 24 | 33 | 51 |
| Береза | 16 | 29 | 48 |
| Сосна | 8 | 15 | 24 |
| Ель | 11 | 18 | 26 |
| Вяз | 28 | 39 | 65 |
| Ясень | 15 | 25 | 42 |
| Осина | 10 | 17 | 26 |
| Липа | 3 | 4 | 6 |
| Клен остролистный | 16 | 27 | 45 |
| Клен | 18 | 30 | 49 |
| Угол при вершине 25 ° | |||
| Дуб | 26 | 38 | 56 |
| Береза | 18 | 34 | 52 |
| Сосна | 8 | 18 | 26 |
| Ель | 12 | 21 | 29 |
| Вяз | 31 | 44 | 70 |
| Ясень | 17 | 29 | 46 |
| Осина | 11 | 19 | 28 |
| Липа | 3 | 5 | 6 |
| Клен остролистный | 17 | 31 | 49 |
| Клен | 20 | 34 | 52 |
Из представленной таблицы видно, что усилие изменяется от 2 кН (0,02 т) для липы (диаметр полена 200 мм) до 70 кН (7,0 т) для вяза (диаметр кругляка 400 мм). Усилие при использовании колуна с шириной лезвия 200 мм предельное значение на исполнительном механизме следует ожидать равным около 31 кН (примерно 3,1 т).
Если попадутся бревна с большим количеством сучков, то нужно рассчитывать на увеличение нагрузки в 2…3 раза.
При использовании шестеренчатого насоса НШ-50 и гидроцилиндра диаметром 100 мм и создаваемом давлении 130 кГ/см² будет обеспечено усилие 11 т (110 кН). Скорость перемещения штока составит около 2 см/с. Для привода потребуется мощность электродвигателя 2,2…2, 8 кВт с частотой вращения вала 1450 об/мин.
При использовании электродвигателя с числом оборотов 2850 об/мин, шток с максимальным усилием будет перемещаться со скоростью 4 см/с.
Многих самодеятельных мастеров интересует вопрос: «Как сделать самодельный гидравлический дровокол своими руками? Можно ли создать устройство, для применения внутри дома, отапливаемого индивидуальной печью?»
Размеры дровокола
Схема расположения узлов и деталей дровокола может быть произвольной. Здесь нет каких-то строгих ограничений. Главное – удобство его эксплуатации, поэтому высота станка должна соответствовать росту человека. Есть, правда, средне рекомендованные габариты, которые можно взять за основу сборки.
- Длина станка – 85 см.
- Высота – 65 см.
- Ширина – 45 см.
Специалисты еще рекомендуют устанавливать двигатель под столом, на котором будет производиться резка древесины. Во-первых, это уменьшит длину дровокольного станка, во-вторых, стол – это защита мотора от стружек и щепок, которые летят в процессе резки. Если в конструкции оборудования присутствуют открытые вращающиеся детали (ремни, цепи, полумуфты, соединяющие вращательные элементы двух узлов), то их необходимо обязательно закрыть. Таковы требования техники безопасности.
Что касается используемого для изготовления дровокола материала, то лучше всего для этого использовать металлические уголки размером 40х40 мм и листовую сталь толщиною 1 мм.
Кстати, данная конструкция дровокола позволяет не использовать электрический или бензиновый двигатель. Можно вообще отказаться от мотора, использовав силу человека. Для этого к редуктору надо прикрепить рукоятку, которой и надо будет крутить вал. Такой механический дровокол прост, но неудобен в эксплуатации, потому что для рубки дров придется участвовать двум людям: один крутит ручку, второй подает чурки.
