Оптимальная глубина заложения ленточного фундамента и важность ее расчета

Обрешётка и армирование

Обрешётка это хотя и подготовительный этап работ, но крайне важный. Бетон встанет по форме обрешётки, поэтому при её установке необходимо точно провести замеры, выровнять геометрические размеры и главное соблюсти один уровень высоты на всех точках. В идеале это можно точно просто сделать при помощи лазерного нивелира, но при его отсутствии придётся вооружиться обычным водяным уровнем, отвесом, рулеткой, несколькими погонными метрами шпагата и длинной прямой рейкой.

Предварительно устанавливаются уголки из дерева по углам будущего дома. Начиная от одного из углов натягивается верёвка к следующему. И дальше все углы строго ориентируются перпендикулярно земле, в одном уровне по плоскости и с соблюдением прямого угла между каждым. После разметки контрольно проверяется длина диагоналей (они должны быть строго одинаковы). Сама обрешётка монтируется из досок, шифера или профнастила.

Внутри обрешётки монтируется усиливающая арматура, металлическая или композитная. Из прутков с помощью вязальной проволоки или сварки выстраивается объёмная решётка с шагом в зависимости от требуемой прочности бетона. Обычно сторону квадрата принимают 500мм. Предпочтительно будет воздержаться от сварки, в месте сварочных швов возникают очаги коррозии, что со временем ухудшает прочностные характеристики бетона.

Доски обрешётки лучше укрыть изнутри полиэтиленовой плёнкой, чтобы их можно был повторно применять.

Иногда строители забывают про технологические отверстия в фундаменте, что недопустимо. Ведь проще сразу сделать правильно, чем тратить время на то, чтобы отремонтировать огрехи.

У отверстий в фасаде несколько назначений:

  • воздуховоды, для обеспечения вентиляции в летний период, если отсутствует вентиляция в подполье начинает образовываться плесень, и грибок может начать распространяться во всему зданию;
  • выводы отопления и водопровода.

Пробивать отверстия в застывшем бетоне толщиной до метра, дело тяжёлое и неблагодарное, поэтому гораздо проще в опалубке установить пластиковые трубы соответствующего диаметра. Вентиляционные отверстия в зимний период закрываются специальными заглушками

Тип фундамента

Это немаловажный фактор, который нельзя оставлять без внимания. Существует несколько видов оснований, которые можно обустроить под двухэтажное жилье.

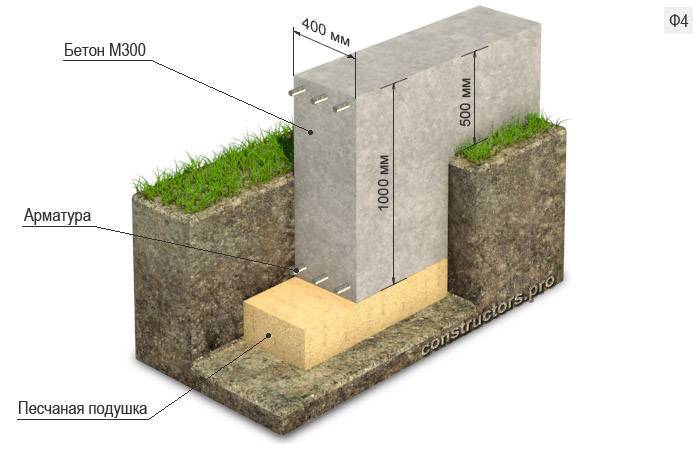

Самый простой – ленточный

Ленточный фундамент доступен в обустройстве, прекрасно выдерживает средние нагрузки. Углублять подошву следует зависимо от типа почвы. Если вы планируете строительство на непучинистом грунте, то глубина фундамента из пеноблоков будет составлять 50-70 см. При пучинистой почве расчет производится иначе, выше мы рассматривали его особенности. Здесь он углубляется на 1,6 метров.

Плитный или монолитный

Считается весьма надежным и долговечным, подойдет для пучинистых и подвижных почвенных смесей, возведения тяжелых зданий из кирпича или керамзитобетона

Этот тип опоры относится к мелкозаглубленным, поэтому особо не важно, какой будет глубина фундамента для двухэтажного дома из кирпича. У вас есть возможность даже обустроить незаглубленный вид, уложив его непосредственно на почвенный слой

Когда планируется цокольный этаж или подвал, подошва основания углубляется в землю с расчетом, что она будет выполнять роль пола нижних помещений. Безусловно, плитные конструкции стоят дорого, но они считаются самыми долговечными и практичными, подходят для тяжелых строений. Даже при сезонных изменениях свойств грунта плита будет подниматься или опускаться равномерно ввиду высокой жесткости, жилье не пострадает. Больше внимания уделим высоте. Оптимально – это 40 см.

Столбчатый фундамент

Столбчатый фундамент представляет собой углубленные в землю столбы, соединенные вверху железобетонным контуром. Последний называется ростверком, выполняет роль основной опоры. Если говорить об области применения, теоретически такой тип можно использовать для двухэтажных зданий из любого материала. Но, наиболее оправданным будет он при возведении легких сооружений: из древесины, специальных блоков.

По этой причине люди часто интересуются, какой будет оптимальная глубина фундамента для двухэтажного дома из газобетона

Здесь важно определить длину столбов, учитывая тип земельных ресурсов, уровень подземных вод, показатели промерзания. Также нужно соблюдать параметры наружной части фундамента (ростверка) – ширина на 10 см больше ширины стены, высота составляет 15-20 см

Углубление осуществляется примерно на 40-50 см.

Свайный фундамент

Это надежный тип фундамента, схожий с предыдущим вариантом. Только здесь вместо столбов используются сваи. Последние предлагаются производителями в нескольких разновидностях, должны подбираться зависимо от материала, применяемого для строительства. Если вас интересуют параметры и глубина фундамента для двухэтажного дома из бруса или пеноблоков, для решения задачи подойдут буронабивные сваи. Обязательно наличие монолитного ростверка, как в предыдущем варианте. Длина свай определяется глубиной промерзания грунта, уровнем ГВ, нагрузкой, приходящейся на основание.

Зависимость от уровня грунтовых вод

Еще один фактор, определение которого поможет определить, какая нужна глубина фундамента именно под ваше строение– это уровень подземных вод. Если у участка, выбранного вами для строительства, он слишком высок, а почва при этом пучинистая, то это не лучший вариант для строительства. Данное сочетание сулит повышенные траты и нестандартные решения при проектировании строения. Скорее всего, понадобится дополнительная гидроизоляция для несущей конструкции. Поэтому лучше всего не останавливать свой выбор на подобных участках. Обязательно выясните данную информацию, перед тем, как начать возведение постройки. Это можно сделать без проведения каких-либо геодезических исследований. Опросите хозяев участков, находящихся по соседству, нанесите визит агентствам недвижимости, либо обратитесь в фирмы, которые изучают и испытывают грунт в данной местности. Существует также ряд типов грунта, на которые ни зимнее промерзание почвы, ни высота подъема грунтовых вод не оказывают значительного влияния. Такими типами почвы являются, к примеру, полускальная и скальная породы.

Типы фундаментов: особенности и использование вариантов

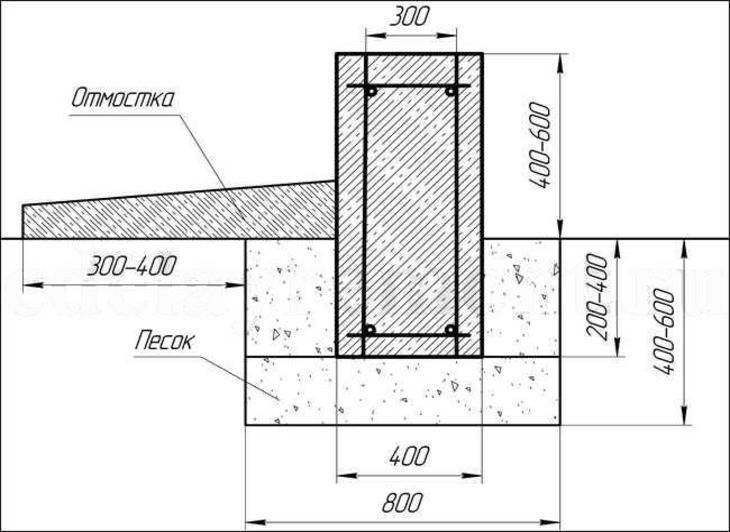

Мелкозаглубленное основание

Такой ленточный фундамент для дома из блоков в один этаж можно применять только в том случае, если грунт не отличается пучнистостью

Такой ленточный фундамент для дома из блоков в один этаж можно применять только в том случае, если грунт не отличается пучнистостью. Глубина расположения этого типа основания может достигать отметки 60 см

Важно обустраивать хорошо утрамбованную песчано-щебневую подушку под заливку раствора. При этом армирование основания обязательно

Заглубленный фундамент

Этот тип ленточного контура для дома из пеноблоков в один этаж используется на всех видах пучнистого грунта и глинистого в том числе

Этот тип ленточного контура для дома из пеноблоков в один этаж используется на всех видах пучнистого грунта и глинистого в том числе. При обустройстве заглубленного контура стоит знать, что его глубина однозначно должна быть больше, чем глубина промерзания почвы на участке. Ширина основания обязательно должна превышать спроектированную ширину стен на 7-10 см. Армировать заглубленный фундамент обязательно по всему периметру.

Фундамент из железобетонных плит

Плитный фундамент можно делать как из готовых ЖБ плит, так и заливать их на этапе строительства из качественно приготовленного раствора

Учитывая небольшой вес газо- или пеноблоков для строительства одноэтажного дома и при условии качественного грунта на участке, в качестве основания часто используют железобетонные плиты. Они кладутся в грунт одна на одну по типу горизонтального перекрытия, что позволяет возводить стены дома безотлагательно. После монтажа фундамент нужно хорошо гидроизолировать. Выгонку стен делают поверх уложенных и тщательно гидроизолированных пеноблоков меньшего сечения.

Основание столбчатое

Этот тип основания актуален для пучнистых грунтов с наличием в составе глины, суглинка или торфа, и с глубиной промерзания от 1,5 метров и больше

Этот тип основания актуален для пучнистых грунтов с наличием в составе глины, суглинка или торфа, и с глубиной промерзания от 1,5 метров и больше. При этом можно применять как готовые бетонные столбцы, так и залитые в опалубку на месте.

Располагать столбы нужно на расстоянии 1,5-2 метра друг от друга, в обязательном порядке по углам строения, а также под всеми выступающими частями дома и там, где предполагается усиленная нагрузка. Глубина монтажа столбов должна достигать глубины промерзания почвы или быть не менее 1 метра.

Важно на этапе монтажа фундамента обустраивать толстую песчаную подушку и надежное бетонное основание с арматурой под каждый столб. Цемент можно брать марки М200, а диаметр арматуры может достигать 8 мм

Этого будет достаточно для одноэтажного дома из блоков.

Свайный фундамент

Этот тип основания для дома из пеноблоков достаточно редок при строительстве блочных домов одной этажности. Актуально такое основание только там, где грунт является очень сложным и подвижным.

Фундамент плавающий

В этом случае основание представляет собой бетонную подушку, на которой производится выгонка стен дома

В этом случае основание представляет собой бетонную подушку, на которой производится выгонка стен дома. При таком строительстве фундамент является плавающим и производит движение в соответствии с грунтом. Таким образом, нагрузка на несущие стены дома из пеноблоков минимальна, а значит, не происходит растрескивания и разрывов.

Устройство такого основания производится по принципу пирога. Сначала в вырытый котлован укладываю слой песка толщиной 25 см, а затем слой щебня толщиной 15 см. Следующим слоем пирога становится гидроизоляция, а затем армирующий каркас. Арматуру располагают в два ряда из стальных прутов диаметром 8 мм.

При устройстве такого основания нагрузка на все здание распределяется максимально равномерно.

Для чего нужна облицовка цоколя?

Современные постройки в большинстве своем имеют цокольный участок – выступающую над поверхностью земли область основания. Внешний вид «сырого» цоколя совсем не радует глаз, в этом случае на помощь приходит декоративная отделка фундамента дома различными материалами, к выбору которых также следует подходить с умом.

Так, при наличии в здании подвала, облицовка способна наделить цокольный участок теплоизолирующими качествами, позволяя сохранять тепло внутри помещения. Во избежание негативного воздействия влаги на постройку рекомендуется использовать пенопласт в сочетании с декоративной отделкой. Сначала пенопластовые плиты крепятся на цоколь, после чего наносится другое покрытие. Как результат – красивый цоколь без риска повреждений, утечки тепла и проникновения влаги.

Особенности строительства основания для дома из кирпича, пеноблоков или бруса на разных типах почвы

Дабы рассчитать ленточный фундамент для двухэтажного дома из пеноблока, бруса или другого тяжелого материала важно учитывать не только такие показатели, как высота и толщина основания. Немаловажный фактор и то, какая почва на выбранном под застройку участке

Полная база готовых домов и коттеджей, а также участков под строительство на сайте ‘ИНКОМ-Недвижимость’ — http://www.incom.ru/prodazha-domov-kottedzhej/

Полная база готовых домов и коттеджей, а также участков под строительство на сайте ‘ИНКОМ-Недвижимость’ — http://www.incom.ru/prodazha-domov-kottedzhej/.

При закладке каркаса здания нужно определить:

  • Какой тип дерна на Вашем участке,
  • Какой уровень залегания подземных вод,
  • Какой уровень промерзания дерна в этой области.

Виды грунта

Дабы рассчитать, на какую глубину копать яму под фундамент, сначала следует выяснить какой тип дерна на Вашем участке. Тип грунта – важный фактор, влияющий не только на выбор материала, но и на высоту, ширину и глубину основания.

Разные типы грунта имеют разный объем, который может меняться при изменении погодных условий. Выделяют несколько видов почвы:

  • Пучинистый тип почвы (мелкопесчаная почва, суглинки и так далее). Для снижения пагубных последствий от пучения можно: заменить грунт под фундаментом меркозернистым песком, закладывать основание ниже промерзающего слоя почвы, сделать усиленную дренажную систему.
  • Непучинистый тип почвы (полускальные грунты и так далее). На таком типе почвы основание под двухэтажный дом из кирпича, пеноблоков или бруса закладывается не глубоко.
  • Слабопучинистый тип почвы (средние гравелистые пески и обломочные грунты и так далее). На таком типе грунта фундамент под здание из кирпича, пеноблоков или бруса должен быть мелкозаглубленным.

Глубина залегания подземных вод

Помимо таких показателей, как высота и толщина основания нужно учитывать уровень протекания подземных вод. Глубина подземных вод напрямую влияет на глубину монтажа фундамента.

При высоком залегании подземных вод потребуется усиленная гидроизоляция фундамента. Поэтому перед началом строительства лучше провести исследование почвы и не останавливать свой выбор на подобном типе грунта.

Так же рекомендуется выяснить насколько глубоко проходят грунтовые воды можно и без экспертиз. Можно опросить хозяев участков рядом и узнать как ведет себя почва весной, есть ли у них вода в подвале и насколько быстро вода уходит во время сильных осадков.

Глубина промерзания грунта

На разных типах грунта глубина его промерзания влияет по-разному. К примеру: если дерн не пучинистый, то глубина промерзания не окажет сильного влияния на фундамент. Поэтому такой показатель, как глубина промерзания почвы не всегда влияет на ленточный или любой другой фундамент под двухэтажный дом.

Этот показатель имеет прямую зависимость от климата местности. Средний показатель глубины промерзания грунта по России примерно 150 сантиметров.

Таблица глубин промерзания грунта.

Ключевые моменты

  • Фундамент должен иметь опорой грунт, обеспечивающий достаточную несущую способность;
  • В некоторых типах грунта (например, глинистом), фундамент должен разделять слои, где вероятны сезонные движения, побуждаемые влажностью и другими причинами. А также «прорезать» те слои грунта, которые движутся при замерзании;
  • Ленточный фундамент нельзя опирать на почвы, несущая способность которых утрачивается с увеличением влажности грунта.

Причин от чего зависит глубина ленты, несколько. Есть вероятность, что после выполнения расчётов, от «ленточки» придётся отказаться, в пользу другой конструкции, например плиты. Для компетентного расчёта, вначале надо знать структуру грунта, показатель уровня внутрипочвенных вод и глубину промерзания. Без этого, никуда.

Если на участке однородная почва, это уже хорошо. Значит, фундамент будет равномерно осаживаться и не треснет.

Для одноэтажного строения

Для тех, кто решил возводить дом с одним этажом, необходимо понять, какой фундамент из всех вышеуказанных можно применять. Самым подходящим в этом случае остается монолитный. Благодаря ему удается свести к минимум усадочные деформации. Если присутствуют колебания грунта, то движение плиты совпадает с движением почвы.

В результате этого удается сохранить дом. Монолитное основание из железобетонной плиты предохраняет стены здания от образования трещин. Его можно задействовать при различном типе грунта, он выдерживает самые жесткие условия климата. А стоимость фундамента будет составлять 12000 рублей за м2.

Следующий вариант – это монолитный ленточный фундамент. Он относится к бюджетным основаниям, так как его возведение обходится всего лишь в 80000 рублей. Его можно делать заглубленным ниже уровня промерзания почвы и мелкозаглубленным. Если вы будете возводить одноэтажный дом, то лучше всего воспользоваться вторым вариантом. Мелкозаглубленный ленточный фундамент отлично зарекомендовал себя под дом из газобетона, когда строительство осуществляется на непучинистом, средне- и слабопучинистом грунте.

О том сколько сохнет бетон можно узнать из данной статьи.

При строительство одноэтажного дома можно использовать столбчатый монолитный фундамент. Его закладка осуществляется на уровне, который превышает уровень промерзания, следовательно, его не нужно задействовать на слабонесущей почве. Также не рекомендуется использовать фундамент при условии, что здание будет возводиться с подвальным помещением или гаражом. Стоимость такого варианта будет составлять 100000 рублей.

Как построить основание

Когда известна ширина, толщина и высота фундамента для одноэтажного дома, можно приступать к постройке. Рассмотрим, как сделать ленточную опорную систему:

  1. Вам нужно сделать траншею, которая по размеру будет соответствовать (либо немного меньше), будущей ленты. Её стенки должны укрепляться деревянными досками – это защитит систему от разрушения;
  2. Далее, устанавливаем арматуру. Можно строить её шахматкой или связать по несколько пучков и закрепить между собой. Желательно монтировать прутья по центру траншеи;
  3. После можно переходить к заливке фундаментой системы. Желательно произвести все работы с бетоном за один день, чтобы основание застыло равномерно;
  4. Конструкция будет сохнуть от 3 дней до недели, в зависимости от погодных условий.

Столбчатый фундамент

Столбчатый фундамент состоит из опор (столбов), которые заглублены в грунт и выступают на поверхности. В верхней части столбов для равномерного распределения нагрузки возводится железобетонный корпус (ростверка).

Обратите внимание!

Преимущества столбчатого фундамента:

  • Длительная эксплуатация;
  • Универсальность (фундамент отлично подходит для одноэтажных домов на всех типах грунтов, кроме пучинистых);
  • Экономия денежных средств. Столбчатый фундамент намного дешевле других;
  • Минимальные подготовительные работы;
  • Легкость монтажа.

Недостатки столбчатого фундамента:

  • Отсутствует возможность обустройства подвала;
  • Нельзя возводить на пучинистых почвах.

Инженерно-геологические факторы

При расчете глубины фундаментного заложения первоначальным и главным фактором являются инженерно-геологические условия, которые помогут сделать первый шаг к возведению крепкой и качественной постройки

Важно учесть прочность и надежность грунта, как глубоко он находится и какие прослойки есть на возводимой территории, а также учесть оценку сжимаемости этого типа почвы

Самым надежным считается скалистый, за ним идет тяжелая глина, легкая глина, песчаный грунт, но он имеет свойство проседать.

Разнообразие и количество пластов помогают сделать правильный расчет, их представляют обычно в трех распространенных вариантах:

  1. Когда под верхним слоем земли находится большой, надежный слой почвы или же есть тонкие наслоения из подобных прочных слоев. В таком случае глубина заложения может быть минимальной, но нужно учесть и регион, как сильно слой промерзнет.
  2. Второй тип может предполагать сверху слой ненадежный, а снизу слои прочных пород, поэтому от размера ненадежного пласта будет зависеть вид выбираемого основания:
    • когда толщина ненадежного слоя средняя, можно использовать тип строительства заглубленного ленточного основания с подушкой;
    • следующим вариантом можно применить слабый слой в виде несущего, но при этом подушку надо сделать более широкой или же использовать сваи;
    • при строительстве тяжелых зданий оптимально применить технологию уплотнения, закрепления грунта, и сделать плотные, большие подушки основания.
  3. Третий вариант предполагает залегание сверху прочных слоев, а снизу ненадежных, но на некоторой глубине еще несколько смесей или слоев из прочного грунта. Тогда лучше применять технологию заливки фундамента в виде свай, которые будут прорезать толщу надежного и ненадежного слоя или проводить работы по его закреплению.

Какая должна глубина под газобетон

Глубина ленточного фундамента определяется гидрогеологическими условиями участка, глубиной промерзания в зимнее время, составом слоев грунта и т.д. В зависимости от региона, эти показатели значительно отличаются друг от друга, поскольку во многом они обусловлены климатическими особенностями.

Некоторые данные берутся из таблиц СНиП, другие показатели определяются при непосредственном обследовании участка.

ОБРАТИТЕ ВНИМАНИЕ!
Вес дома из газобетона невелик, поэтому в большинстве случаев глубина погружения составляет 50 см.

Необходимо учитывать, что основным показателем глубины является состав грунта. Если присутствует глина, придется увеличивать глубину заложения, чтобы снизить вертикальные выталкивающие нагрузки и уравновесить их давлением постройки.

Так, для Москвы и области оптимальной глубиной заложения ленты на глинистых грунтах считается 1,6 м.

С шириной ленты дело обстоит сложнее. Принято делать ее на 10 см больше, чем толщина стен. Газобетонные блоки имеют ширину около 30 см, что требует создания ленты шириной 40 см минимум, но на практике этого не делают.

Причина в том, что вес самой ленты тоже имеет значение, превышение нагрузок может привести к просадкам фундамента. Это опасно, так как следствием может стать разрушение дома. Поэтому делают ленту более узкой, около 20 см, но верхнюю часть наращивают для обеспечения гидроизоляции.

Так же, вы можете воспользоваться интернет-калькулятором по расчету.

Как рассчитать, на сколько заглублять?

Необходимость предварительных расчетов глубины фундамента объясняется такими причинами:

  1. Чем ниже опущена железобетонная подушка, тем выше несущая способность твердого дна под ней.

  2. Для участков с большим содержанием глины траншеи прокладывают ниже линии промерзании или принимают меры, чтобы минимизировать фактор пучения.
  3. Грунт на территории стройки должен быть достаточно крепким, чтобы выдержать вес постройки.
  4. Физический и химический состав земли под подошвой дома не должен сильно меняться из-за температурных перепадов окружающей среды.

Для расчета подземной части ленты нужно знать:

  • глубину промерзания (Dfn);
  • поправочный коэффициент, который учитывает тепловой режим в доме (K).

Как было оговорено выше, степень промерзания определяется климатическими условиями в регионе. Значение этого показателя можно взять в справочной литературе.

Глубина промерзания для некоторых российских регионов приведена в таблице (учтены преобладающие типы почвы):

ГородЛиния промерзания, мГородЛиния промерзания, м
Архангельск1,75Москва1,30
Владивосток1,80Нижний Новгород1,55
Екатеринбург1,90Орел1,30
Казань1,75Рязань1,30
Красноярск2,00Санкт-Петербург1,20
Курск1,30Челябинск2,15

Коэффициент K – справочное значение, которое отражает среднесуточную температуру в комнате, сопряженной с фундаментом. Для наглядности ниже приведена таблица, из которой можно брать коэффициент для расчетов:

Температура в здании, оСПоправочный коэффициент K
пол по грунтупол на лагахутепленное цокольное перекрытиеподвал
0,901,001,000,80
50,800,901,000,70
100,700,800,900,60
150,600,700,800,50
20 и выше0,500,600,700,4

Итак, на какую глубину копать? Используя имеющие данные можно рассчитать глубину закладки подошвы (Df) по формуле: Df = (Dfn * K).

В качестве наглядно примера можно выбрать дом с неотапливаемым подвалом в Екатеринбурге, где температура в самом подвале держится в течение дня на уровне 10 оС. Подставляя табличные данные в формулу, без труда можно получить расчетную глубину фундамента: Df = (1,9 * 0,6) = 1,14 м.

Допустим, что на выбранном участке грунтовые воды проходят выше линии промерзания. Тогда к полученному значению нужно прибавить 15 – 20 см для стойкости основания. На какую глубину делать закладку основания?Из расчета видно, что железобетонную ленту нужно заложить на глубину не менее 1,29 м.
