Как изготовить электрощетки к перфоратору Makita

Разбираем редуктор

Чтобы добраться до механической части, потребуется снять пластмассовый корпус.

Порядок разборки механической части перфоратора Макита Вначале снимается защитный пластмассовый корпус черного цвета. Корпус снимается после того, как вы выкрутите четыре винта, крепящих корпус с торца. Надавив на торец вала вы выдавите редуктор из корпуса.

Сняв корпус, надо отделить ротор от редуктора. Редуктором называется общая механическая часть. Отделяется ротор от механической части(редуктора) просто. Правой рукой надо зажать редуктор, ротор зажать левой. Покачивая, потяните обе части в противоположные стороны. Ротор держится в редукторе за счет трения косозубых шестеренок. Основные неисправности перфоратора Макита происходят в механической части инструмента.

Самая характерная неисправность для механической части, выход из строя ударного механизма.

Разборка ударного механизма Ударный механизм собран на внутреннем корпусе и состоит из вала редуктора и промежуточного вала. Вращательное движение передается через косозубые шестерни на промежуточный вал.

Вал редуктора представляет собой полый ствол, в котором свободно перемещается цилиндр.

Насаженная на промежуточный вал малая прямозубая шестерня передает вращение на большую прямозубую шестерню вала редуктора, в котором смонтирован ударный механизм. А поступательные движения на вал редуктора ударного механизма одновременно передаются за счет передачи от подшипника качения промежуточного вала к цилиндру, перемещающемуся в стволе редуктора.

Переходим к разборке промежуточного вала.

Разборка промежуточного вала

На вал поз.40 насажены косозубая шестерня поз.42, на которую передается вращение от шестерни ротора, подшипник качения 608zz поз.41, который передает поступательное движение на шарнир поз.34 поршня поз.32

С другой стороны вала устанавливается муфта сцепления поз.39, прямозубая шестерня 10 поз.80, компрессионная пружина поз.38, стопорное кольцо S-7 поз.37, подшипник 606zz поз.36 Особое внимание следует обращать на состояние подшипников качения. В перфораторе установлены импортные подшипники

Допускается установка отечественных подшипников. Подшипник 606zz можно заменить на 80016, подшипник 609zz меняется на 80019.

Переходим к разборке вала ударного механика

Разборка вала ударного механизма


Разборка ствола перфоратора Макита 2470 представляет собой простой процесс, если использовать схему устройства перфоратора Макита. Вал представляет собой ствол поз.21, в котором собран ударный механизм. На ствол крепится шестеренка поз.19, которая придавливается пружиной поз.18, через шайбу поз.17 и фиксируется стопорным кольцом поз.16. В стволе перемещается цилиндр поз.32, воздействуя на боек поз24. С обратной стороны бойка закреплено металлическое кольцо поз.27, передающее удар на бур. А когда требуется замена ствола перфоратора?

Чаще всего из строя выходит металлическое кольцо.


Боек


Цилиндр с ударником

С разборкой мы разобрались. Меняем детали на исправные и готовимся собирать. Более подробно о смазке и сборки перфоратора.

Видео быстрой разборки перфоратора Макита

Перфоратор, это ударный сверлильный инструмент, выполняющий одновременно функцию ударного и сверлильного оборудования при работе с особо прочными материалами.

В устройстве применены две идеи одновременно: инструмент вращается и движется в продольном направлении, передавая импульс удара на твердую поверхность.

Работают перфораторы всегда в экстремальной среде с высокой степенью запыленности.

На продолжительность безотказной эксплуатации влияют не только условия работы, но и качество входящих в инструмент узлов.

Перфораторы Макита 2450, 2470 являются надежными инструментами высокого качества. Но даже самый надежный инструмент требует должного ухода и своевременного проведения технического обслуживания.

Для выполнения технического обслуживания перфораторов Makita 2450, 2470 надо обязательно ознакомиться с внутренним содержанием инструментов, входящими в состав узлами. Узнать слабые места перфоратора макита вам поможет настоящая инструкция.

Можно ли забить трубу в землю с помощью перфоратора?

Если говорить языком правил, однозначный ответ будет «Нет». Инструмент должен использоваться согласно инструкции и строго по назначению. Однако на практике народные умельцы успешно использовали перфоратор для изготовления абиссинских скважин, забивания столбов и труб.

Прежде чем браться за перфоратор, чтобы забить трубу в землю, следует понять процесс распределения энергии по поверхности при ударе. Главное, чтобы энергия удара равномерно прикладывалась к торцу трубы.

Труба с помощью перфоратора забивается самодельной насадкой или буровой коронкой. Диаметр коронки должен быть больше, чем диаметр трубы, рабочий инструмент должен равномерно прилегать ко всей поверхности среза.

Инструкция по эксплуатации перфоратора «Макита 2450»

Перед началом работ оператору следует надеть каску или предохранительный шлем, защитную маску и защитные очки. Рекомендуется использовать противопылевой респиратор, толстые хлопчатобумажные перчатки и ушные протекторы

Перед началом работы важно убедиться в том, что сверло хорошо зафиксировано в держателе. Степень затяжки винтов перед работой должна быть проверена

После длительного хранения инструмента в холодное время года перфоратору необходимо позволить поработать без нагрузки. Это смягчит смазку, без которой режим удара не может быть задействован. К вращающимся частям инструмента не следует прикасаться, перфоратор не рекомендуется направлять в сторону человека или животных. Это объясняется тем, что бур может вылететь и нанести серьезные увечья. При сверлении для удерживания перфоратора боковая ручка может устанавливаться в любом положении. Ручку следует ослабить, поворачивая против часовой стрелки. Зачем ее нужно установить в заданном положении и снова затянуть, повернув по часовой стрелке.

Правила безопасного использования инструмента

Для обеспечения безопасных условий труда и эффективного использования инструмента при работе перфоратором следует соблюдать ряд правил:

обязательно использовать средства индивидуальной защиты глаз, ушей, рук и ног;
проводить осмотр инструмента перед каждым началом работ;
при бурении длинных отверстий необходимо начинать с коротких буров и выполнять бурение постепенно;
длительная непрерывная работа приводит к перегреву редуктора и обмотки якоря. В этом случае перфоратору нужно давать остыть. Допустимая продолжительность работы в холостом режиме и под нагрузкой указаны в паспорте инструмента или в руководстве по эксплуатации;
соблюдать режим смазки хвостовиков буров. Делать это следует литолом или солидолом через каждые 150–200 выполненных бурильных операций. Некоторые источники рекомендуют смазывать хвостовики буров при каждой установке бура в патрон;
своевременно выполнять техническое обслуживание инструмента. Объём работ технического обслуживания и его периодичность указаны в паспорте перфоратора;
если обрабатываются материалы повышенной твёрдости, необходимо использовать жидкостное охлаждение отверстия;
при интенсивной работе периодически охлаждать бур. Металл рабочего инструмента (бура) при перегреве безвозвратно меняет свои механические свойства (твёрдость, упругость). Если своевременно не охлаждать бур, он станет непригодным для дальнейшей работы. Не существует нормирования времени работы бура. Это зависит от усилия, приложенного к перфоратору, материала, который бурят, интенсивности бурения и др. Определять температуру нагрева бура рукой крайне опасно

Лучше обращать внимание на тепло, исходящее от корпуса перфоратора. Перегретые буры часто изменяют цвет на более тёмный, иногда с синим отливом.

Для длительного бурения особо твёрдых материалов, во избежание перегрева бура, следует использовать систему принудительного жидкостного охлаждения. Такая система реализуется за счёт подачи в зону бурения охлаждающей эмульсии или обычной воды. Для этого применяют тонкие трубки или специальные водяные муфты.


Подача жидкости в зону работы

Чтобы не усложнять работу, достаточно охлаждать бур в подготовленной ёмкости с водой через одинаковые промежутки времени. Эти интервалы устанавливаются опытным путём относительно температуры нагрева бура

Важно не перекалить бур. Не доводите его до состояния, в котором он изменяет цвет

В каких случаях могут мигать лампочки?

Если перфоратор оснащён лампочками световой сигнализации, то их сигнал может означать поломку или неисправную работу какого-либо узла или механизма. Если на перфораторе мигает красная лампочка, следует обратиться к руководству по эксплуатации прибора.

Схема подключения

Для проверки работоспособности инструмента использовать только тестер недостаточно. Основная часть кнопок прибора оснащается механизмом плавного контроля скорости. Именно поэтому тестер может выдать некорректные значения. В этом случае следует ознакомиться с конкретной схемой подсоединения кнопки.

Нередко в электрических дрелях к клемме идет только 1 провод. За счет этого при замыкании контакта кнопкой осуществляется прозвонка клемм. В данном случае мигание лампочки означает,что с кнопкой все в порядке. В случае с неисправным механизмом тестер реагировать не будет.

При выполнении замены кнопки следует учитывать, что схема может иметь довольно простое устройство, а может быть выполнена с реверсом. За счет этого каждый процесс, связанный с заменой кнопки инструмента, должен выполняться в соответствии со схемой. Ничего нельзя добавлять. К примеру, размер новой детали должен быть подходящим. Дрели с реверсом придется проверять на неисправность немного дольше, чем простые модели.

Электрическая дрель: схема аппарата

Например, помните, что открытие корпуса может привести к тому, что все детали и плохо закрепленные запчасти просто выпадут из корпуса. Естественно, этого следует избежать, ведь потом будет достаточно сложно собрать устройство воедино. Для этого можно плавно поднять крышку, отметив точное расположение запчастей на бумаге.

Кнопка ремонтируется следующим образом:

Сначала подцепляются фиксаторы для кожуха, после чего он осторожно стягивается;
Все проржавевшие и потемневшие клеммы очищаются от нагара, для чего можно использовать спирт или наждачку;
Заново собираем инструмент, следя за тем, чтобы все детали устройства находились на своем месте, и проверяем работоспособность дрели – если ничего не поменялось, меняем деталь;
Регулятор оборота заливаем с помощью компаунда, а потому при выходе из строя детали просто ее заменяем;
Частой поломкой является стирание рабочего слоя под реостатом – его лучше не ремонтировать, просто зря потратите время, лучше приобрести новый и заменить.

Многих интересует, где взять подобную схему? Прежде всего, она должна идти вместе с инструментом при его покупке, однако если схемы нет, либо вы ее утеряли, придется поискать в интернете. Ведь только с ее помощью вы сможете провести ремонт грамотно, без ошибок. К слову, кнопка регулятора оборотов и кнопка реверсного управления расположены в разных местах, а потому и проверять их придется по отдельности.

Устройство перфоратора Макита

Среди пользователей перфоратор Макита зарекомендовал себя как инструмент с наибольшим функционалом. Он долговечен и не требует специальных навыков для использования, легок и удобен во время работы.

Конструкцией предусмотрена специальная защитная система, предназначенная для ограничения распространения пыли. При своевременной очистке инструмент будет работать качественно на протяжении всего срока службы.

Макита нашел широкое применение у людей, которые предпочитают заниматься ремонтом самостоятельно. В эксплуатации инструмент прост, финансовые затраты на обслуживание минимальны, стоит недорого.

Производитель представляет следующие технические характеристики:

  • Общий вес – 2,04 кг
  • Система SDS позволяет крепить буры
  • Можно долбить и сверлить
  • В системе предусмотрены три режима функционирования
  • Наибольшее число ударов в минуту – 4500
  • Поступательная сила движения – 2,7 джоуля
  • Мощность сетевого питания составляет 780 ватт.

Обычная кнопка вкл/выкл

Ремонт или замена кнопки дрели считается простым процессом, но необходимо иметь определённые навыки — при неосторожном открытии боковой стенки многие детали могут разлететься в разные стороны или выпасть из корпуса. Как было написано выше, кнопка может не функционировать из-за окисления или подгорания контактов

Чтобы исправить это, необходимо разобрать ее для очистки, соблюдая следующий порядок

Как было написано выше, кнопка может не функционировать из-за окисления или подгорания контактов. Чтобы исправить это, необходимо разобрать ее для очистки, соблюдая следующий порядок.

Осторожно подцепить фиксаторы защитного кожуха и открыть его.
Нагар на контактах удалить с помощью спирта, или зачистить их наждачной бумагой.
Затем произвести сборку и проверку.

Если все работает нормально, то значит, причина была в контактах, в противном случае требуется замена кнопки.

Довольно часто схема подключения кнопки дрели используется для проверки функциональных способностей всей конструкции: только при ее наличии можно выполнить частичный ремонт или осуществить правильное подключение кнопки в случае ее замены. Схема должна идти вместе с инструкцией по эксплуатации изделия, если же ее по какой-то причине там нет, то поискать можно в интернете.

Устройство и принцип действия щеточного двигателя

Щеточный двигатель по-другому еще называется коллекторным. Состоит двигатель из нескольких важных частей.

Ротор

— по-другому, якорь. Как раз он вращается внутри и преобразует электрическую энергию в механическую. Якорь обмотан медной проволокой(обмоткой) с разных сторон ротора. За счет прохождения тока через проволоку создается магнитное поле, которое в свою очередь и создает вращение элемента.

На обмотке в бесщеточном двигателе установлен коммутатор, который используется для переключения с одной обмотки на другую, что позволяет менять направление вращения ротора. Этот коммутатор и есть коллектор

, от которого взял свое название двигатель.

Чтобы напряжение передалось на обмотки, а ток прошел через коллектор в двигатель устанавливаются специальные щетки

. Щетки обычно состоят из графита; они всегда контактируют с коммутатором и обеспечивают подачу энергии к катушкам с обмоткой. Есть две щетки, и каждая из них подключается к противоположному полюсу батареи. Это гарантирует, что при вращении ротора ток, протекающий к катушкам, постоянно меняет направление. Это приводит к необходимому изменению магнитного поля, которое позволяет ротору продолжать вращаться.

Все вышеописанные элементы установлены в статор. Статор

— неподвижных элемент двигателя, в котором могут быть либо еще одна катушка с проволокой, либо постоянный магнит. За счет того или другого элемента и создается магнитное поле обратной полярности ротору, из-за чего тот вращается.

Коллекторные двигатели могут работать от переменного напряжения, так как при смене полярности ток в обмотках возбуждения и якоря также меняет направление, в результате чего вращательный момент не меняет своего направления.

Как эксплуатировать дрели и перфораторы

Основная причина поломки дрели или перфоратора – это интенсивное использование и нарушение правил эксплуатации, например, перфоратор использовать в качестве миксера. Профессиональный элетроинструмент рассчитан на 40 минут работы и 10 мин отдыха, не больше 8 часов в день. Любительский должен отдыхать каждые 10 минут работы, а в неделю его можно использовать не больше 5 часов.

Основные поломки дрелей и перфораторов

У всех перфораторов выделяю следующие поломки:

Поломка якоря или статора. Как диагностировать поломки смотрите в видео:

Износ подшипников. Для их проверки одной рукой возьмите вал, другой проверните наружную часть подшипника. Если будет слишком большой люфт и вибрация, необходимо менять подшипник на новый. Видео о замене подшипников:

Поломка реверса. Все сводится к замене кнопки. Обычно ломаются пластмассовые детали. После замены кнопки бывают проблемы с правильным подключением. Будет полезно видео:

Неисправность кнопки регулирования оборотов. В таких случаях сразу меняем на новую, колхозить старую — гиблое дело. Процедура несложная, можно справиться самому. В сервисном центре это будет стоить от 500 до 700 рублей. Видео про ремонт кнопки:

Износ питающего кабеля. Снимайте, ставьте новый. Мотать сопли из изоленты не лучший выход. Кабель берите по-толще, с жилами 2 — 2,5 мм². Видео про замену кабеля:

Поломка зажимного патрона. Советую в таких случаях менять патрон на новый, а не мучиться со старым. Цена вопроса от 300 до 500 рублей. На ремонт старого уйдет больше времени. Патрон меняется легко,смотрите на видео. Видео о том, как заменить патрон:

Старый патрон иногда достаточно разобрать, протереть густым маслом/смазкой, вытереть насухо и собрать. Если решитесь на ремонт, смотрите следующее видео. Автор разбирает патрон, рассказывает о причинах поломки:

Износ коллекторных щеток. Щетки «кончаются» со временем и это нормально. По мере износа их подтягивают во избежание искрения. Если же новые щетки быстро стираются, то нужно проверить выработку коллектора. Не должно быть задиров, форма коллектора — правильная, цилиндрическая. Подробнее на видео:

Срок безремонтной эксплуатации перфоратора зависит от интенсивности использования, нагрузки, фирмы-производителя. Применяя дрель для домашних нужд, она может отслужить вам десятки лет. А вот при регулярном использовании даже профессиональные модели могут выйти из строя уже через год.

Правила эксплуатации дрелей и перфораторов

Срок эксплуатации дрели можно увеличить, придерживаясь простых правил:

  • Работать при благоприятных погодных условиях (отсутствие осадков, повышенной влажности).
  • Не превышать допустимое время работы без перерыва.
  • Избегать попадания стружки и пыли внутрь инструмента.
  • После работы проводить чистку, смазывать движущиеся детали.

Для смазки редуктора и наконечников сверл и буров можно применять различные виды масел, подойдет литол/салидол. Для редукторов рекомендую смазки от Makita и Bosh. Стоимость 30 мл смазки Makita P-08361 составляет около 100 рублей.

Рекомендую обновлять смазку после 30-35 часов наработки. Это усредненное время, все зависит от условий работы. Любительские модели могут не видеть смазки и десятилетиями, а для профинструмента со стройплощадки это обязательно.

Ремонт Кнопки Включения Перфоратора

Проф строительный инструмент всегда работает в экстремальных критериях, потому и механическая, и электронная часть перфоратора имеет завышенный рабочий ресурс.

Исходя из практики, инструмент от таких брендов, как Макита, Бош либо Интерскол изредка перегорает на протяжении гарантийного срока, но в какой-то момент ломается всё.

Одним из более уязвимых мест хоть какого перфоратора считается кнопка

включения с регулятором частоты вращения и переключателем реверса.

Выделяют три типа поломки кнопки:

  1. Механическая поломка. Вы, не исключается при падении инструмента с высоты и иных ударах по корпусу перфоратора. Так как пластмасса фактически не поддается склеиванию, единственным вариантом надежного ремонта станет полная смена кнопки;
  2. Прогорели контакты на кнопке. В этом случае без смены тоже не обойдется;
  3. Образовался нагар на контактах пусковой кнопки. Если сам пластмассовый корпус курка одновременно не пострадал, решить делему поможет очистка контактов.

Как проверить кнопку запуска перфоратора?

Для этой цели пользуйтесь электронным мультиметром (тестером): необходимо присоединиться к концам вилки перфоратора и надавить на пусковую кнопку.

Если мультиметр покажет наличие сопротивления, означает цепь электроинструмента цела. Отсутствие сопротивления гласит о нарушении целостности цепи.

READ Из Чего Состоит Аккумулятор Шуруповерта

При всем этом необходимо осознавать, что неувязка вам понравятся не столько в кнопке выключателя. Следует также проверить электронный кабель на предмет наличия изломов, степень износа угольных щеток и контактов переключения реверса.

Только так конечно убедиться, что причина кроется конкретно в выключателе.

Как заменить кнопку на перфораторе BOSCH 2-26

В основной массе перфораторов MAKITA (в моделях HR2020, 2432, 2440, 2440F, 2450, 2455, 2475 и 2641) употребляется типовой выключатель серии TG813TLB-1.

Чтоб провести его ревизию и/по другому смену, нужно приготовить последующие инструменты:

  • крестовую отвертку;
  • шило как еще его называют спицу.

Порядок выполнения ремонта/смены кнопки включения на перфораторе Макита 2450 последующий:

  1. Разбираем электронную часть инструмента. Для этой цели необходимо открутить крестовой отверткой три монтажных винта на тыльной стороне ручки и снять пластмассовую крышку.
  2. Дальше необходимо отбросить щетки и извлечь сам выключатель TG813TLB-1.
  3. Чтоб отсоединить выключатель, нужно снять с него что остается сделать нашему клиенту провода. Сетевые провода (карий и голубий) крепятся винтообразным зажимом и имея его заморочек не появится — чтоб отбросить два провода, довольно ослабить два винта. Другие провода крепятся на самозажимных разъемах, и чтоб извлечь провод пригодится спица либо шило, которые вставляются в особое отверстие и размыкают зажим. Аналогичным образом поочередно извлекаются что остается сделать нашему клиенту провода. Для проведения ремонта не будет излишним иметь схему подключения кнопки перфоратора, потому рекомендуем перед снятием проводов зарисовать условную схему либо сделать фото на телефон, чтоб при подключении новейшей кнопки не появилось вопросов.
  4. Подключение новейшей кнопки. Провода просто вставляются в автоматические зажимы по полной программе, сетевые провода фиксируются винтами.
  5. Дальше необходимо установить кнопку в посадочное отверстие, возвратить на место назначения щетки, установить и закрепить 3-мя винтами заднюю крышку ручки.

READ Как Правильно Заряжать Литий Ионный Аккумулятор Шуруповерта

Замена кнопки перфоратора и про ремонт стиралок.

Часто даже проф техника стремительно сгорает. Это происходит по причине работы инструмента со значимой перегрузкой электродвигателя. Нельзя допускать перегрева агрегата, временами необходимо делать технологические паузы. При суровая поломка перфоратора является следствием халатного воззвания с инвентарем в свое время работы либо при хранении.

После каждого использования нужно проводить кропотливую чистку перфоратора от пыли. Мягенькой тканью либо салфеткой следует протирать не столько корпус электроинструмента, но и дополнительно вентиляционные пазы.

Неприемлимо внедрение перфоратора вне помещений в свое время дождика и снега.

Часто следует проводить осмотр угольных щеток, которые являются ответственной частью электроцепи — они проводят ток на коллектор и в процессе использования равномерно изнашиваются и требуют смены.

Не следует брать неоригинальные комплектующие непонятного свойства, которые приводят к более значимым поломкам.

Источник

Устройство перфораторов Макита 2450 и 2470

Перфоратор Makita условно состоит из электрической и механической частей. Причем, в пластмассовом корпусе черного цвета располагается механический узел перфоратора, а под зеленым пластмассовым корпусом скрывается электрическая часть перфоратора.

Порядок разборки механической части перфоратора

Механический узел предназначен для передачи вращательного момента вала к инструменту, создавая не только крутящий момент и поступательный ударный импульс.

Задача механического узла, передавать вращение от ротора к инструменту, обеспечивая инструменту при этом продольное перемещение.

Разборка перфоратора начинается со снятия быстроразъемного патрона.

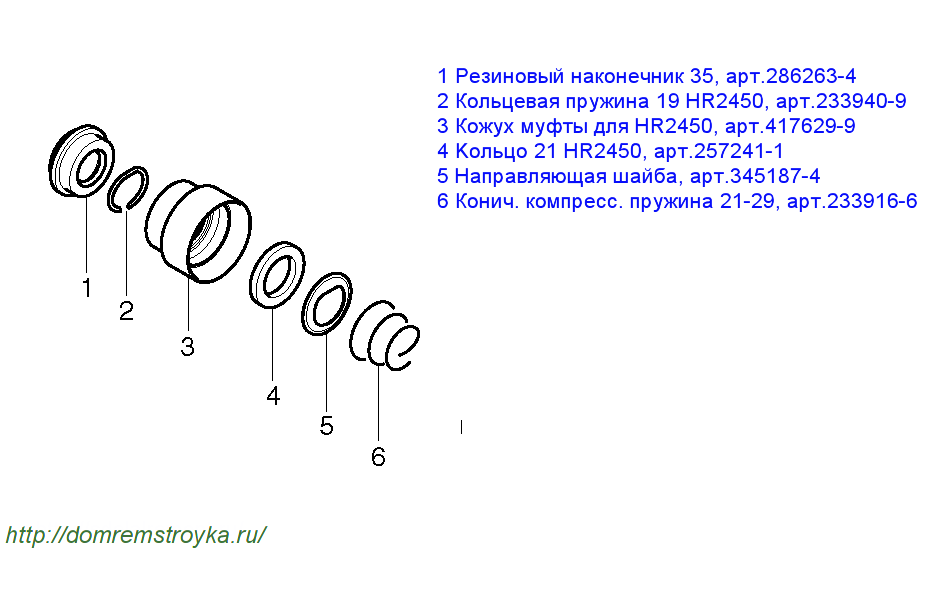

Детали быстроразъемного патрона

Разобрав патрон, выкрутите четыре винта поз.10, скрепляющих крышку корпуса редуктора поз.14 механического блока и корпус перфоратора и, надавливая на торец вала перфоратора, снимите черную пластмассовую крышку.

Снимаем крышку механического блока

Чтобы вынуть механический блок из зеленого корпуса статора, надо:

  1. 1. Выкрутить три винта поз.70,75,76, держащих крышку поз.69 в ручке перфоратора;
  1. 2. Снять крышку;
  1. 3. Освободив пружины щеткодержателей поз.63,66, достать угольные щетки поз.65.

Теперь можно вытаскивать механический блок из корпуса статора.

Вид механического блока

Освободив механический блок, необходимо отсоединить от него ротор. Ротор поз. крепится в механическом блоке за счет трения зубьев шестеренок и вытаскивается путем пошатывания и разъединения одновременно.

Разборка механического блока ударного узла

Механический узел собран на внутреннем корпусе поз.49. Для снятия промежуточного вала надо выкрутить в основании корпуса два болта поз.43. Еще промежуточный вал фиксируется рычагом переключателя режимов.

Два слова о переключателе режимов

В перфораторах Макита 2450, 2470 установлен рычаг, который обеспечивает инструменту три режима работы. Перфоратор может просто сверлить, просто долбить, и долбить с одновременным сверлением. Рычаг переключателя надет на ось внутреннего корпуса и фиксируется компрессионной пружиной поз.85, шайбой поз.87 и стопорным кольцом поз.86.

Пришло время снять промежуточный вал.

Разборка промежуточного вала

Для разборки промежуточного вала воспользуйтесь схемой, прилагаемой настоящей инструкцией.

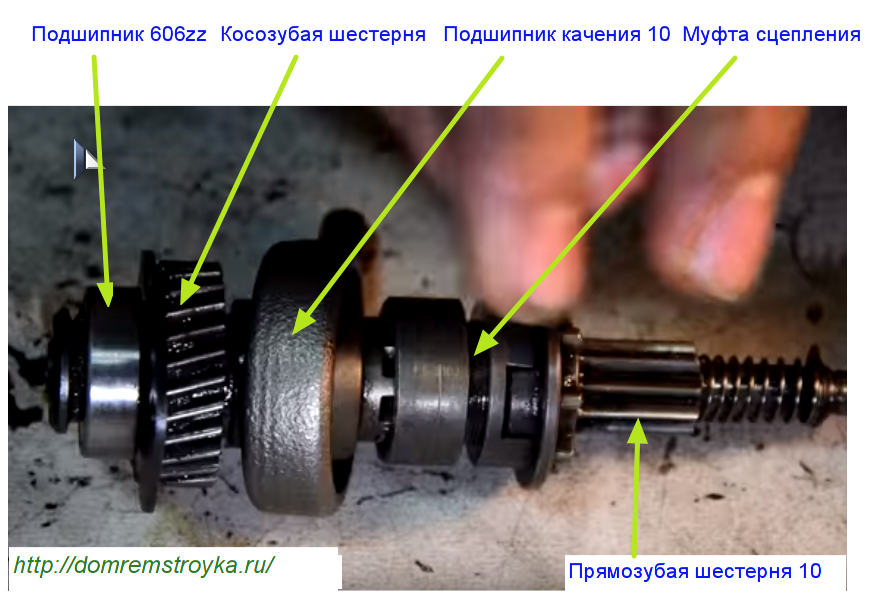

Фото схемы промежуточного вала с указанием порядка разборки

С вала поз.40 снимите по порядку:

  • а). подшипник поз.46 и кольцо поз.47;
  • б). прямозубую шестеренку поз.42;
  • в). подшипник качения поз.41;

А с другой стороны вала снимите:

  • г). плоскую шайбу 12 поз.35;
  • д). подшипник 606 поз.36;
  • е). стопорное кольцо S-7 поз 37;
  • ж). компрессионную пружину 7 поз.38;
  • з). муфту сцепления поз.39.

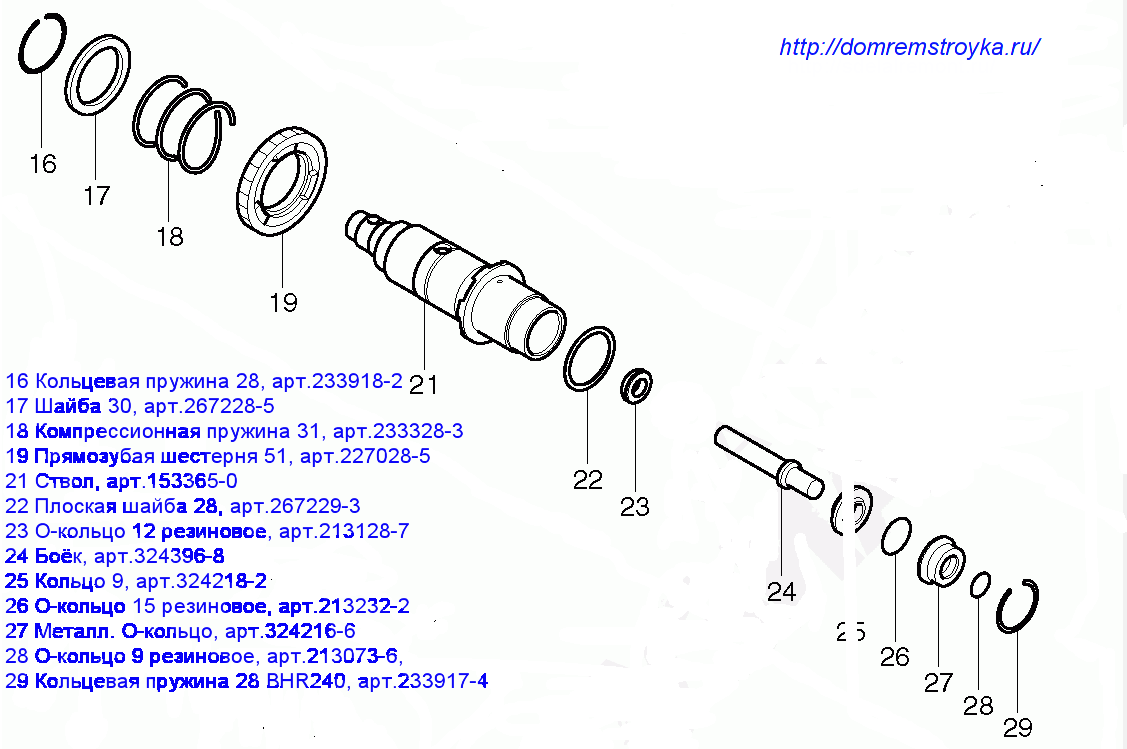

Порядок разборки вала ствола ударного механизма

Для разборки вала ударного механизма необходимо вытащить его из внутреннего корпуса.

Из вала надо вытащить цилиндр поз.32, вставленный во внутреннюю полость вала.

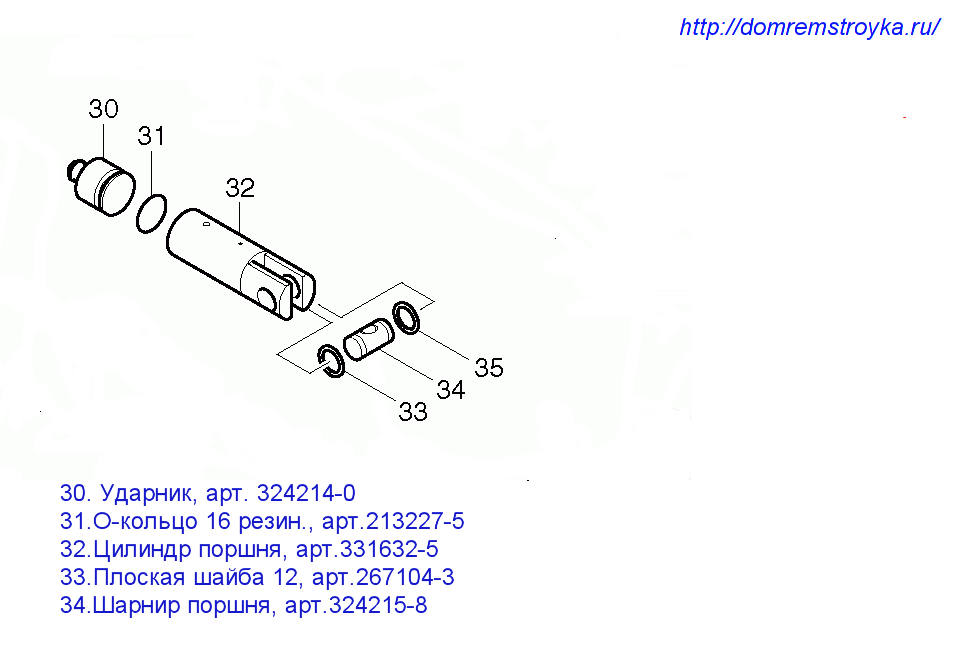

Цилиндр разбирается очень просто:

  1. 1. Из него надо достать ударник поз.30;
  1. 2. Выбивается шарнир поршня поз.34;
  1. 3. Снимаются две плоские шайбы поз.33,35.

Чтобы разобрать сам вал поз.21 ударного механизма, надо со стороны вала установки патрона снять:

  • — кольцевую пружину 28 поз.16;
  • — шайбу 30 поз.17;
  • — компрессионную пружину 31 поз.18;
  • — прямозубую шестерню 51 поз.19;
  • — стальной шарик 7,0 поз.20.

А со стороны внутренней полости вала надо снять:

  • — кольцевую пружину 28 поз.29;
  • — резиновое кольцо поз.28;
  • — металлическое кольцо поз.27;
  • — резиновое кольцо 15 поз.26;
  • — кольцо 9 поз.25;
  • — плоскую металлическую шайбу 28 поз.22.

Вал ствола в разобранном виде

Разборка электрической части перфоратора Макита 2450, 2470

В состав электрической части перфоратора Makita 2450,2470 входят:

  1. ротор поз.54;
  1. статор поз.59;
  1. выключатель TG813TLB-1 поз.68;
  1. угольные щетки СВ-419 поз.65;
  1. щеткодержатель поз.63,66.

Для снятия статора достаточно постучать по торцу пластмассового зеленого корпуса со стороны статора деревянной киянкой или бруском.

Но сначала надо выкрутить два самонарезающих винта 4×60 мм поз. 57.

При частом постукивании по корпусу, статор самопроизвольно выступает за края корпуса, а дальше вынимается руками.

Остальные элементы электрической части перфоратора Макита 2450 или 2470 демонтируются легко, поскольку ничем не крепятся.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
