Как отремонтировать перфоратор фирмы Makita

Общие характеристики

«Макита 2450» известен среди строителей и ремонтников как довольно функциональный профессиональный инструмент. Он прост и надежен в эксплуатации, обладает легкостью и хорошей балансировкой. Благодаря этому «Макита 2450» прослужит достаточно длительное время. Он обладает хорошей системой пылезащиты, что делает эксплуатацию оборудования долговечной.

Его популярность объясняется возможностью проведения ремонта перфоратора «Макита 2450» в домашних условиях. Не потребуется тратить много денег на его обслуживание. Однако перед процессом сборки перфоратора «Макита 2450» следует ознакомиться с технологией его разборки и ремонта.

Ремонт перфоратора Makita 2450 своими руками инструкция

Перфораторами именуются ударные сверлильные устройства, созданные для сверления и долбления отверстий в особо крепких материалах. В перфораторе реализованы две идеи: рабочий инструмент крутится и сразу перемещается продольно, создавая ударный импульс.

Перфораторы всегда работают в экстремальных критериях. Длительность работы перфораторов зависит не только лишь от правильных критерий эксплуатации, да и надежности входящих в изделие деталей.

Но вроде бы вы ни старались, с течением времени перфораторы начинают отказывать.

Чтоб верно отремонтировать перфоратор, нужно изучить его устройством. Ремонт перфоратора Макита 2470 и 2450 самостоятельно может выполнить человек, владеющий способностями слесаря и понимающий базы электротехники.

Помните! Соблюдение правил техники безопасности и отключайте перфоратор от сети при разборе.

Перфораторы Макита 2450 и 2470 собраны фактически по схожей схеме и из числа тех же деталей. Ремонт их ничем не отличается. Для удобства ремонта ниже приведена схема сборки и каталог частей перфораторов Макита.

Схема перфоратора Макита 2450 и 2470 состоит из механической и электронной части.

Механическая часть обеспечивает передачу вращательного момента к сверлу-буру, создавая сразу поступательное движение, создающее удар. Механическая часть состоит из привода вращения и ударного механизма.

Электронная схема перфоратора Макита обеспечивает преобразование электронной энергии в кинетическую через вращение ротора. В составе электронной части заходит электродвигатель, кнопка включения с регулятором частоты вращения, переключатель реверса, соединительные провода.Главные неисправности перфоратора makita Неисправности перфораторов разделяются на электронные и механические.

Дальше разглядим нашему клиенту остается неисправности электронной части перфораторов Макита 2470 и 2450 и методы их устранения:

Электронные неисправности перфораторов Макита 2450 и Макита 2470 Электронные неисправности появляются в таком, что при подсоединении перфоратора к сети напряжения, инструмент не врубается. Схема подключения перфоратора Макита к сети ординарна.

Электронная схема перфоратора Макита 2450 по сути есть последовательное соединение электродвигателя, кнопки запуска и проводов. Схема перфоратора Makita 2470 подобна.

Через соединительный шнур поз.72 напряжение питания 220 в подается через выключатель поз.68 и электронные щетки через щеткодержатель поз.66 на ламели ротора электродвигателя поз.54 , а через контакты переключателя реверса поз.60 на обмотку статора поз.59. Самая частая неисправность – отсутствие контактов в соединениях.

Перфоратор makita hr2450 разборка видео

В зависимости от количества выполняемых функций они подразделяются на три группы:

  • однорежимные — выполняют сверление с ударом, например, Makita HR 2010.
  • двухрежимные — сверление и сверление с ударом, либо сверление с ударом и долбление. Самым популярным перфоратором является — Makita HR 5001 C может сверлить с ударом или долбить.
  • трехрежимные — переключаются в любой режим работы. Например, Макита HR 2450.
  • С патроном SDS Plus выпускаются одно-, двух- и трехрежимные перфораторы весом до 5 кг. Характеристика: мощность до 850 Вт, сила удара до 5, 3 Дж, диаметр сверления в бетоне 18-30 мм.
  • С патроном SDS max предлагаются двух- и трехрежимные модели весом от 5, 9 кг. Характеристика: мощность 1100-1500Вт, сила удара 8, 3-17, 5Дж, максимальный диаметр бура 40-50мм, коронки 105-160мм. Преимущества: высокая мощность и низкий уровень вибрации.

Магазин «Makita. » является официальным дилером японской компании и предлагает широкий ассортимент перфораторов Makita с гарантией производителя и доставкой. Профессиональные менеджеры, прошедшие курсы обучения помогут выбрать лучшую модель!

Мы предлагаем перфораторы Makita по всей России: Москва, Санкт-Петербург, Екатеринбург, Челябинск, Нижний Новгород и многие другие города с доставкой и гарантией, звоните! Узнать подробную информацию об условиях и стоимости доставки Вы можете у наших менеджеров.

Перфоратор, это ударный сверлильный инструмент, выполняющий одновременно функцию ударного и сверлильного оборудования при работе с особо прочными материалами.

В устройстве применены две идеи одновременно: инструмент вращается и движется в продольном направлении, передавая импульс удара на твердую поверхность.

Работают перфораторы всегда в экстремальной среде с высокой степенью запыленности.

На продолжительность безотказной эксплуатации влияют не только условия работы, но и качество входящих в инструмент узлов.

Перфораторы Макита 2450, 2470 являются надежными инструментами высокого качества. Но даже самый надежный инструмент требует должного ухода и своевременного проведения технического обслуживания.

Для выполнения технического обслуживания перфораторов Makita 2450, 2470 надо обязательно ознакомиться с внутренним содержанием инструментов, входящими в состав узлами. Узнать слабые места перфоратора макита вам поможет настоящая инструкция.

Для выполнения ремонта перфоратора Makita 2450, 2470 своими руками допускается человек, владеющий слесарными навыками, имеющий багаж знаний по электротехнике.

Помните! При ремонте перфоратора необходимо соблюдать правила техники безопасности при работе с электроприборами.

Перфораторы Макита 2450 и 2470 собраны практически по одинаковой схеме и, практически, из одинаковых, взаимозаменяемых деталей. Ремонт их ничем не отличается.

Для удобства ремонта ниже приведена схема сборки и каталог частей перфораторов Макита.

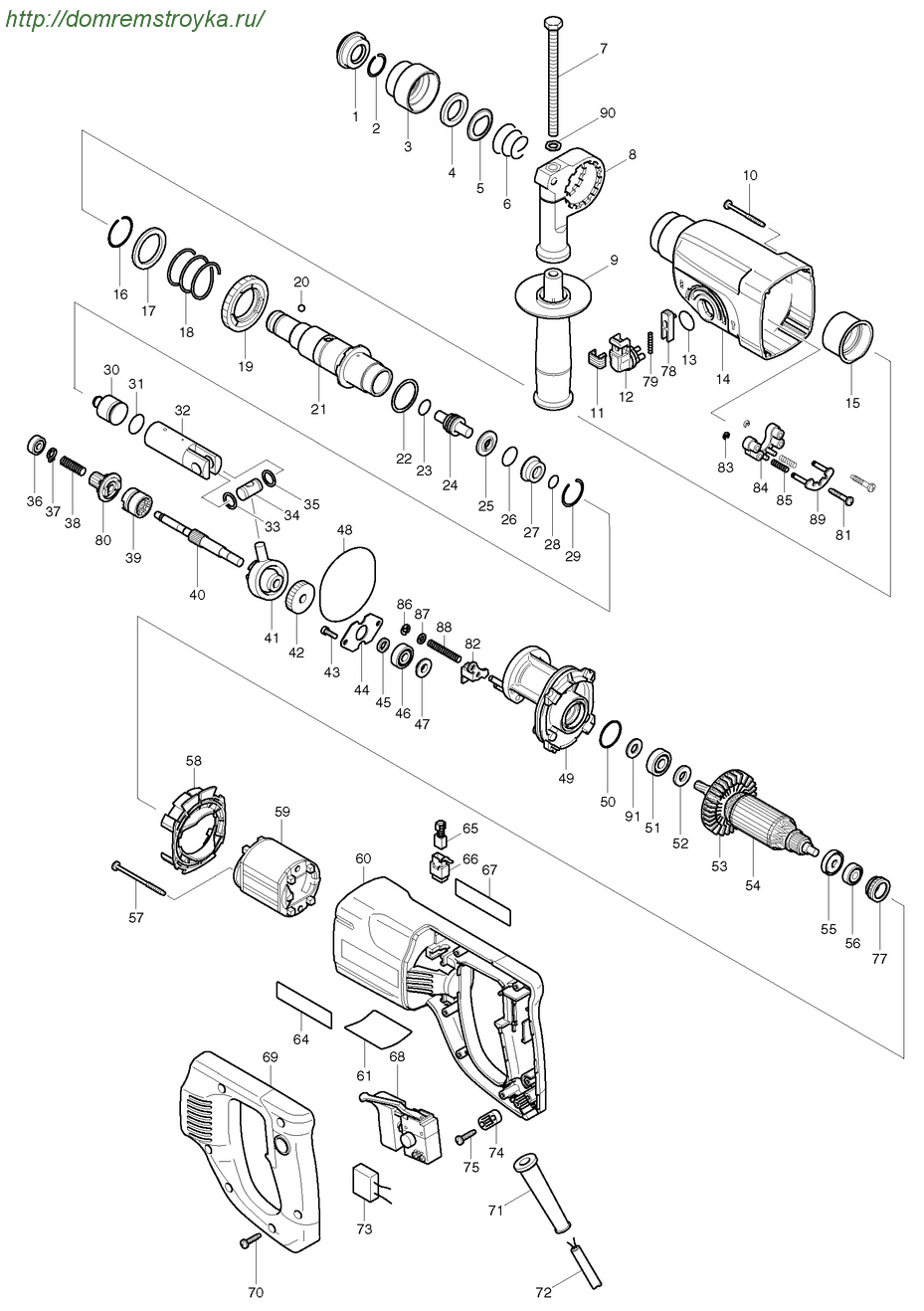

Схема сборки перфоратора Makita 2450

Различные виды перфораторов

По типу привода перфораторы можно условно разделить:

  1. Электрические инструменты способны функционировать при подключении к электрической сети переменного тока либо с использованием аккумуляторной батареи.

  2. Пневматические перфораторы находят применение в помещениях, где наличие электричества может вызвать возникновение взрыва или пожара. А также при устранении аварии в условиях повышенной влажности.
  3. Бензиновые инструменты используются чаще всего в качестве отбойного молотка при строительстве и ремонте дорог, а также в горнодобывающей промышленности.

В зависимости от сферы применения этот инструмент может иметь три основных режима работы:

  1. Сверление. При этом режиме устройство работает как дрель.
  2. Сверление с поступательным ударным движением. Такой режим используется при необходимости проделывать отверстия в бетоне или кирпиче.
  3. Режим отбойного молотка предполагает ударное движение инструмента без его вращения.

По массе и мощности эта категория инструментов квалифицируется:

  • лёгкие (2—4 кг), используемые в бытовых условиях и имеющие мощность 400—700 Вт;
  • средние (5 кг) перфораторы, имеющие мощность 700—200 Вт, относятся к профессиональному инструменту;
  • тяжёлые, с весом более 5 кг и мощностью свыше 1200 Вт, применяются в строительстве.

Порядок определения электрических неисправностей

Видео: Болезнь Makita HR 2470 \ Перестал включаться перфоратор 2470 \ Подгорели контакты \ maintenance tool

Определение целостности электрической части перфоратора Макита. Для того, чтобы выполнить ремонт перфоратора Makita 2450 или Makita 2470 своими руками надо вооружиться приборами и инструментом. Подойдет любой тестер, набор отверток, ключи, молоток, деревянная наставка. Хорошо иметь отвертку с встроенным индикатором фазы.

Необходимо взять тестер, подсоединиться к концам вилки перфоратора и нажать выключатель перфоратора. Если тестер показывает какое-то сопротивление, то цепь питания перфоратора цела.

Если тестер показывает бесконечность, то целостность цепи нарушена и требуется снять заднюю крышку для контроля соединительного кабеля и электро щеток перфоратора.

Задняя крышка (обычно черного цвета) перфоратора снимается легко, надо только выкрутить три шурупа при помощи шуруповерта или отвертки.

Снимите крышку и при помощи отвертки отсоедините концы проводов от электрощеток. При помощи тестера или самодельного устройства, называемого в народе «аркашка», определите целостность подводящих проводов и правильную работу выключателя.

Несколько слов о простом контрольном устройстве под названием «аркашка». Устройство состоит из светодиода или лампочки от карманного фонарика, пальчиковой батарейки и двух кусочков провода. Вся электрическая схема контрольного устройства представляет собой последовательно соединенные детали.

Соедините батарейку с одним концом светодиода или лампочки, к свободным концам светодиода и батарейки присоедините провода. У вас получится универсальное устройство для проверки целостности электрических цепей.

Характерные неисправности перфоратора Макита 2450 и 2470 Часто встречающиеся неисправности в электрической части перфоратора Makita 2450 и Makita 2470:

  • перелом подводящего кабеля в месте входа в перфоратор;
  • выход из строя кнопки выключателя TG813TLB-1, арт.650508-0, поз.68.;
  • износ электрических угольных щеток СВ-419, арт.191962-4, поз.65;
  • износ контактов переключателя реверса;
  • износ подшипников ротора: подшипник 609LLU, арт.210060-6, поз.51; подшипник 607LLU, арт.211021-9, поз.56;
  • короткое замыкание ротора 220-240 В, арт.515668-8, поз.54;
  • выход из строя обмотки статора 220-240 В для HR2450, арт.633488-5, поз.59.

В качестве пусковой кнопки используется выключатель TG813TLB-1, арт.650508-0; поз. 68.

Замена щеток производится при их полном истирании или плохом контакте. Обнаруживается данная неисправность сильным нагреванием точек мест установки электрощеток.

Отказ включения перфоратора может быть вызван истиранием контактов на переключателе реверса. Устраняется такая неисправность очень просто.

Ремонт переключателя реверса перфоратора Makita

Для ремонта переключателя реверса надо отсоединить заднюю крышку. Аккуратно отсоединить провода от кнопки. Внимательно осмотреть переключатель.

Дальнейшая разборка заключается в снятии щеткодержателя, предварительно освободив сами щетки. Сняв щеткодержатель, вы доберетесь до контактов переключателя реверса. Определите его состояние, при необходимости замените контакты.

Еще одна, часто встречающаяся электрическая неисправность, плохой контакт между статором и нижними контактами переключателя реверса.

Ремонт контакта между статором и переключателем реверса

Чтобы снять статор, необходимо отсоединить корпус редуктора (черный цвет) от корпуса статора (зеленый цвет).

Помните! В механической части ротора подшипник прижимается специальным колечком. При разборке не потеряйте его.

В зеленом корпусе размещен статор. Заглянув в середину, увидите два самонарезающихся винта 4×60, арт. 266334-3, поз.57, крепящих статор к корпусу. Отвинтите их, снимите пластмассовую защиту статора для HR2450, арт.419201-3, поз.58., освободите статор. Когда вы достанете статор, увидите контакты на статоре и панели переключателя реверса.

Контакты тщательно зачистите наждачной бумагой, обработайте растворителем или спиртом. Перед сборкой подогните контакты так, чтобы они плотно входили друг в друга. Смажьте контакты техническим вазелином тонким слоем.

Сборка электрической части перфоратора производится в обратном порядке.

Ремонт перфоратора Макита 2450

Ремонт перфоратора Макита своими руками требует наличия некоторых технических знаний и практических навыков. Хотя осмотр и замена деталей этой модели относительно просты и состоят из таких пунктов:

  • разборка инструмента,
  • удаление пыли и грязи,
  • замена неисправных узлов,
  • замена смазывающего материала,
  • сборка перфоратора.

В любой момент могут сломаться механизмы в области патрона, переключателя режимов работы либо корпуса перфоратора. Поэтому знания о ремонте агрегата могут пригодиться в любой момент!

Ремонт начинается со снятия патрона, затем тумблера скоростей. После чего выполняют работы внутри корпуса, замена смазки и вышедших из строя резиновых колец.

Патрон перфоратора

Отжав крышку патрона плоской отверткой, снимают резиновый пыльник. Вынимается стопорное кольцо. После чего снимается крышка патрона и металлическое кольцо, которое удерживает в стволе шарик фиксации. Шарик вынимается — металлическая шайба и коническая пружина тоже изымаются без усилия.

Наиболее вероятная причина поломки — износ деталей. Проведя диагностику состояние, и заменив дефектные элементы новыми, производится очистка деталей от пыли и грязи. На шарик густо наносят масло. При установке коническая пружина располагается узкой стороной к резистору, при этом прижимная направляющая шайба находиться ниже отверстия в стволе. Все компоненты патрона необходимо собрать в обратном порядке.

Коммутатор режимов работы

В начале разборки, поджимая лапки двухмиллиметровой отверткой, осуществляется снятие Т-образной защелки на ручке устройства. Придерживая фиксатор красного цвета, ее аккуратно вынимают наружу.

После этого, ручку переключателя следует переместить в левое крайнее положение. Тумблер без труда вынимается. Фиксатор извлекают с пружиной вместе. Кольцо, на ручке коммутатора снимают поддев его тонкой отверткой, служит для предотвращения утечки смазки.

Далее, детали и место посадки очищают от грязи. На два металлических стержня и резиновое кольцо густо наносится смазочный материал. Кольцо надевают на коммутатор. В ручку помещается пружина и фиксатор. При установке в корпус защелки, фиксатор не должен вылетать.

Переключатель вставляют в редуктор. Ручка должна быть направлена в сектор обозначающий совмещенный режим и удар. Проворачивают ручку, удерживая при этом кнопку фиксатора, до режима сверления и немного далее.

В итоге переключатель проворачивают согласно часовой стрелке, и до упора вдавливают защелку.

Корпус редуктора агрегата

Для демонтажа корпуса с редуктора нужно поднять ствол перфоратора кверху. Инструмент необходимо прижать к верстаку в то же время вытягивать оболочку вверх. В таком случае все детали останутся на местах.

Проведя ревизию и замену элементов корпус редуктора, очищают растворителем и смазывают необходимые узлы, после чего возвращают на свое место. Все его составляющие должны быть расположены на своих позициях.

У корпуса этой модели высокая прочность, поломки этого узла случаются достаточно редко. Разбито место посадки промежуточного вала, сломано малосъемное кольцо шайки редуктора или же поломка в отверстии коммутатора режимов работы — при всех этих неполадках необходимо заменить корпус редуктора.

Неисправности переключателя

В процессе ознакомления с вопросом, как собрать «Макита 2450», следует выяснить частые неисправности переключателя. Они могут быть вызваны износом металлических штырей. В этом случае не будет включаться какой-нибудь из режимов. Потребуется заменить переключатель. Это следует сделать и в случае поломки посадочных выступов.

Если же износилось резиновое кольцо, будет происходить незначительное вытекание смазки. Придется его заменить.

Случается, что у фиксатора ломается клювик, которым он крепится к впадинам редуктора. Могут повредиться лапки фиксатора. Чтобы избежать всех вышеперечисленных поломок, нужно аккуратно обращаться с инструментом.

Ремонт Кнопки Включения Перфоратора

Проф строительный инструмент всегда работает в экстремальных критериях, потому и механическая, и электронная часть перфоратора имеет завышенный рабочий ресурс.

Исходя из практики, инструмент от таких брендов, как Макита, Бош либо Интерскол изредка перегорает на протяжении гарантийного срока, но в какой-то момент ломается всё.

Одним из более уязвимых мест хоть какого перфоратора считается кнопка

включения с регулятором частоты вращения и переключателем реверса.

Выделяют три типа поломки кнопки:

  1. Механическая поломка. Вы, не исключается при падении инструмента с высоты и иных ударах по корпусу перфоратора. Так как пластмасса фактически не поддается склеиванию, единственным вариантом надежного ремонта станет полная смена кнопки;
  2. Прогорели контакты на кнопке. В этом случае без смены тоже не обойдется;
  3. Образовался нагар на контактах пусковой кнопки. Если сам пластмассовый корпус курка одновременно не пострадал, решить делему поможет очистка контактов.

Как проверить кнопку запуска перфоратора?

Для этой цели пользуйтесь электронным мультиметром (тестером): необходимо присоединиться к концам вилки перфоратора и надавить на пусковую кнопку.

Если мультиметр покажет наличие сопротивления, означает цепь электроинструмента цела. Отсутствие сопротивления гласит о нарушении целостности цепи.

READ Из Чего Состоит Аккумулятор Шуруповерта

При всем этом необходимо осознавать, что неувязка вам понравятся не столько в кнопке выключателя. Следует также проверить электронный кабель на предмет наличия изломов, степень износа угольных щеток и контактов переключения реверса.

Только так конечно убедиться, что причина кроется конкретно в выключателе.

Как заменить кнопку на перфораторе BOSCH 2-26

В основной массе перфораторов MAKITA (в моделях HR2020, 2432, 2440, 2440F, 2450, 2455, 2475 и 2641) употребляется типовой выключатель серии TG813TLB-1.

Чтоб провести его ревизию и/по другому смену, нужно приготовить последующие инструменты:

  • крестовую отвертку;
  • шило как еще его называют спицу.

Порядок выполнения ремонта/смены кнопки включения на перфораторе Макита 2450 последующий:

  1. Разбираем электронную часть инструмента. Для этой цели необходимо открутить крестовой отверткой три монтажных винта на тыльной стороне ручки и снять пластмассовую крышку.
  2. Дальше необходимо отбросить щетки и извлечь сам выключатель TG813TLB-1.
  3. Чтоб отсоединить выключатель, нужно снять с него что остается сделать нашему клиенту провода. Сетевые провода (карий и голубий) крепятся винтообразным зажимом и имея его заморочек не появится — чтоб отбросить два провода, довольно ослабить два винта. Другие провода крепятся на самозажимных разъемах, и чтоб извлечь провод пригодится спица либо шило, которые вставляются в особое отверстие и размыкают зажим. Аналогичным образом поочередно извлекаются что остается сделать нашему клиенту провода. Для проведения ремонта не будет излишним иметь схему подключения кнопки перфоратора, потому рекомендуем перед снятием проводов зарисовать условную схему либо сделать фото на телефон, чтоб при подключении новейшей кнопки не появилось вопросов.
  4. Подключение новейшей кнопки. Провода просто вставляются в автоматические зажимы по полной программе, сетевые провода фиксируются винтами.
  5. Дальше необходимо установить кнопку в посадочное отверстие, возвратить на место назначения щетки, установить и закрепить 3-мя винтами заднюю крышку ручки.

READ Как Правильно Заряжать Литий Ионный Аккумулятор Шуруповерта

Замена кнопки перфоратора и про ремонт стиралок.

Часто даже проф техника стремительно сгорает. Это происходит по причине работы инструмента со значимой перегрузкой электродвигателя. Нельзя допускать перегрева агрегата, временами необходимо делать технологические паузы. При суровая поломка перфоратора является следствием халатного воззвания с инвентарем в свое время работы либо при хранении.

После каждого использования нужно проводить кропотливую чистку перфоратора от пыли. Мягенькой тканью либо салфеткой следует протирать не столько корпус электроинструмента, но и дополнительно вентиляционные пазы.

Неприемлимо внедрение перфоратора вне помещений в свое время дождика и снега.

Часто следует проводить осмотр угольных щеток, которые являются ответственной частью электроцепи — они проводят ток на коллектор и в процессе использования равномерно изнашиваются и требуют смены.

Не следует брать неоригинальные комплектующие непонятного свойства, которые приводят к более значимым поломкам.

Источник

Неисправности перфоратора

Условно все повреждения инструмента можно разделить на две основные группы — электрические и механические.

Механические повреждения. Зачастую обнаружить неисправность механического типа можно даже на слух. Появление скрежета и повышенного шума во время работы устройства сигнализируют оператору о необходимости провести проверку и ремонт перфоратора. А также возможно повышение вибрации прибора и появление неприятного запаха из корпуса устройства.

К механическим неисправностям относятся:

  • поломка устройства, которое осуществляет переключение режимов работы прибора;
  • преждевременный износ резиновых уплотнителей бойка и ударника;
  • повреждение ударного механизма;
  • износ ствола агрегата;
  • поломка рабочих зубьев шестерёнок;
  • неисправность патрона для удержания ударных приспособлений.

Электрические неисправности

Этот тип поломок также может сопровождаться появлением неприятного запаха из корпуса прибора, а также наличием искрения при вращении двигателя

Особое внимание нужно обратить на появление дыма и быстрый нагрев деталей электродвигателя

К неисправностям электрического типа относятся:

  • устройство не включается;
  • выход из строя кнопки пуска;
  • засорение коллектора электродвигателя;
  • повреждение или износ щёток;
  • наличие плохого электрического контакта в цепи прибора;
  • потеря электрических свойств (перегорание) обмоток ротора или статора мотора.

Смазываем редуктор

Потребуется разобрать корпус инструмента. Следуйте по пунктам:

  1. Разберите патрон. Для этого сначала снимите резиновое кольцо. Затем отверткой подденьте и снимите стопорное кольцо. Далее аккуратно снимается внешний кожух патрона, а затем вынимается прижимное кольцо, шарик и пружина.
  2. Теперь отсоедините переключатель режимов. Делается это по-разному в зависимости от модели. В конце статьи я привел некоторое количество ссылок на видео, в которых рассказывается, как он снимается на той или иной модели. Если среди них нет вашего агрегата, то можете посмотреть любой подобный, чтобы понять принцип. И далее, думаю, вам не составит труда отсоединить его и у себя.
  3. Освободите от щеток коллектор. Для этого открутите заднюю крышку корпуса и снимите щетки.
  4. Выкрутите саморезы, которые продольно стягивают корпус, и разъедините его.
  5. Выньте редуктор вместе с якорем двигателя.

Теперь тщательно промойте сам редуктор, а также внутреннюю часть его корпуса. Промывку можно осуществить, например, бензином.

После этого сначала мажутся отдельные самые ответственные части. А затем весь редуктор полностью обволакивается смазкой.

Ну и остается все собрать в обратной последовательности.

Признаки подделки

Из-за большой популярности представленного оборудования нередки случаи его подделки. Существуют характерные особенности, которые определяют ненастоящий перфоратор HR 2450. К ним относится короткий шнур (около 0,5 м). Буквы на черных застежках чемодана у подделки матовые, а у оригинала — блестящие.

На фото перфоратора в инструкции у настоящего изделия фон светло-серый, почти белый. У копии будет темный, глухой цвет заднего плана изображения.

Если на чемоданчике модели HR 2450 указана в качестве производителя Япония, это ненастоящий инструмент. На оригинале написано: “Made in P.R.C.”, т. е. “сделано в Китае”.

“Макита 2450” включает в себя обрезиненную ручку, на которой указан серийный номер. Все детали чемоданчика также должны содержать каждый свое обозначение. У подделки ручка выполнена не из резины, а из пластмассы. Это также должно стать сигналом о необходимости отказаться от покупки такого инструмента.

Своевременный ремонт перфоратора: как правильно разобрать перфоратор Макита?

Вы доберетесь до стального шарика диаметром 7 мм поз.20.

Теперь можно снять корпус механической части Он черного цвета. При помощи шуруповерта открутите четыре шурупа в торце корпуса.

Зажав правой рукой черный корпус, надавите большим пальцем на торец вала, с которого разобрали патрон. Пластмассовый корпус легко снимется.

Дальше надо снять вал редуктора.

Чтобы отсоединить механическую часть от электрической, надо предварительно вынуть электрощетки.Помните! В нижней части корпуса ротор держится электрическими щетками, которые надо обязательно вынуть.

Проверив, что электрощетки отсоединены от ламелей ротор, подденьте отверткой металлический корпус перфоратора на границе зеленого пластикового корпуса.

Теперь переходим к отсоединению ротора от механической части перфоратора. Ротор держится в механической части за счет косозубых шестерен редуктора. Если вы возьмете в одну руку корпус ротора, а в другую корпус механической части и потяните в разные стороны, покачивая, вы разъедините эти два узла.

Получится вот такой узел в старой смазке. Дальше открутите при помощи шестигранника два болта М4×12, поз 43., арт.266273-7 с внутренней шестигранной головкой. Вытащите вал с промежуточной прямозубой шестерней 10 поз.80, арт.226399-7.

из внутреннего корпуса поз.49, арт.153687-8. Очистите детали от старой смазки.

Получится вот такая гора чистых деталей. А теперь тщательно просматривайте детали, резиновые кольца сразу выбрасывайте, подобрав новые.

Бракованные детали замените на новые.

Механические неисправности перфораторов makita 2450 и makita 2470

К частым механическим неисправностям перфораторов макита относятся:

  • разрушение быстроразъемного патрона;
  • выход из строя подшипников;
  • поломка ударного механизма;
  • износ ствола перфоратора;
  • износ резинок бойка и ударника;
  • поломка шестеренок.

Ремонт патрона перфоратора производится для замены пыльника и резинового кольца, а также конической пружины и стального шарика, обеспечивающего зажим рабочего инструмента (бура). На это указывает то, что рабочий инструмент? а именно бур, плохо удерживается в патроне.

Основная причина – износ стального шарика 7.0 поз.20, арт. 216022-2. Износ шарика происходит от загрязнения канала ствола патрона вследствие попадания внутрь пыли и грязи.

Общий вид и устройство патрона перфоратора макита изображен на фото ниже.

Ремонт патрона перфоратора makita 2450 своими руками произвести несложно. Патрон надо разобрать, освободить от старой смазки, выбросить резиновые детали, заменить дефектные.

Более сложные неисправности требуют знания устройства механической части перфоратора  Макита 2450.

Определив характер неисправности перфоратора Макита, приступайте к разборке механической части, называемой редуктором.

Разберите механическую часть согласно прилагаемому видео. Освободите ее от старой смазки. Внимательно осмотрите все детали, их целостность, уровень износа. Все резинотехнические изделия при любой разборке требуют замены.

Рассмотрим ремонт ствола перфоратора. Разберем механизм полностью. Видео разборки, смазки и сборки перфоратора Макита

Ремонт частей ствола перфоратора Макита 2450

Помните! В нижней части корпуса ротор держится электрическими щетками, которые надо обязательно вынуть.

На следующем этапе из вынутого механизма надо отсоединить ротор. Ротор отсоединяется от механизма просто, вытаскиванием, поскольку держится за счет трения двух косозубых шестеренок.

Получился вот такой грязный узел.

Теперь надо отделить вал ударного механизма.

Чаще всего изнашиваются резиновые кольца, боек поз. 24, компрессорная пружина поз.18. и детали цилиндра. Вот как изнашиваются и разрушаются детали ствола при неправильной эксплуатации инструмента.

Рассмотрим самую сложную неисправность – выход из строя ударного механизма. Характерными признаками выхода из строя ударного механизма является отсутствие удара и неприятный шум работающего перфоратора в режиме «Удар».

Такая неисправность характерна для тех перфораторов, которые в процессе эксплуатации сильно придавливались к обрабатываемой поверхности.

Разобрав редуктор, удаляем обломки и куски посторонних предметов. Находим неисправную деталь и все очищаем от старой смазки.

Очень часто разрушается боек поз.24, арт. 324396-8, входящий в состав ствола. металлическое кольцо поз.27. арт. 324216-6.

Отбракуйте поврежденные детали, замените на новые, покройте тонким слоем смазки. Детали готовы к сборке. Но об этом в следующей статье.

Успехов вам!

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
