Всё о подключении
При подключении к одно клавишному выключателю соединение очень простое. У нас к люстре подходит два провода – фаза и ноль, и в каждом рожке два провода. Все синие провода рожков (1,2,3,4,5) соединяем с синим подводящим проводом (6), который идет через корпус. Все коричневые провода рожков (1,2,3,4,5) соединяем с коричневым подводящим проводом (7). Изолируем два эти соединения по отдельности. Голубого(8) провода при одно клавишном выключателе нет (это, как раз, дополнительный провод, который мы вставили).
При подключении к двух клавишному выключателю разбиваем рожки на группы. Можно разбить как угодно. Самый лучший вариант, когда люстра имеет четное количество рожков. Тогда четные рожки – 1 группа, нечетные – 2 группа. Например, люстра имеет 6 лампочек, тогда 1,3,5 лампочки – 1 группа, 2,4,6 лампочки – 2 группа. Всё будет очень красиво и симметрично светиться.
Так как у меня было нечетное количество рожков я сделал 2 группы так: 1,3 рожок – 1 группа, 2,4,5 рожок – 2 группа. Таким образом у меня отдельно одной клавишей выключателя включаются лампочки 1 и 3 рожка, второй клавишей выключателя включаются лампочки 2,4,5 рожка. При включении двух клавишей одновременно загораются лампы всей люстры.
Общий принцип подключения такой: чтобы лампочка загорелась к ней должны подходить фаза и ноль (2 разных провода). При подключении к двух клавишному выключателю у нас из потолка выходят 4 провода: заземление (желто-зеленый провод), один провод (8) – «ноль», два других (6,7) – «фазы». «Ноль» (8 голубой провод) всегда остается общий и с ним соединяются все «нулевые» провода всех рожков в одно соединение. К одной «фазе» (например 6 проводу) подключаем фазные провода светильников первой группы. Ко второй фазе (провод 7) подключаем фазные провода светильников второй группы. «Фазы» прерываются выключателем, а именно: одна «фаза» (провод 6) отключается одной клавишей, вторая «фаза» (провод 7) отключается второй клавишей. Выключатель выключен – фаз нет, светильник не горит. Включаем одну клавишу – появляется фаза на одном проводе (6)- горят лампочки первой группы, включаем вторую клавишу – появляется фаза на втором проводе (7) — загораются лампочки второй группы.
Теперь отдельно по подключению каждой группы.
Из каждого рожка выходит 2 провода разных цветов, в моем случае это коричневый и синий, у вас это могут быть любые другие цвета. Главное определить для себя, что сначала вы работаете с проводами одного цвета, они будут «фазой» (например коричневые, как у меня), а потом с проводами другого цвета это будет «ноль» (синие, как у меня).
Подключение происходит следующим образом:
— «фазные» (коричневые) провода первой группы (рожки 1 и 3) соединяем с любым из подводящих «фазных» проводов, например с проводом (6). В соединении получается три провода. Место соединения изолируем.
— «фазные» (оставшиеся три коричневые провода) провода второй группы (рожки 2,4 и 5) соединяем со вторым подводящим «фазным» проводом (7). В соединении получается четыре провода. Место соединения изолируем.
Затем, все не подключенные «нулевые» провода синего цвета (их 5 штук из каждого рожка) подсоединяем к подводящему «нулевому» голубому проводу №8 (дополнительный, который мы вставили). Это соединение из одного и пяти проводов выполняет функцию «ноль» в нашей люстре. Изолируем место соединения. В соединении получается шесть проводов.
Переходим к следующему шагу.
Шаг 7
. Окончательно собираем корпус светильника. Аккуратно укладываем провода в корпус, закрываем нижнюю крышку и закручиваем нижнюю декоративную гайку.
Люстра собрана. Все декоративные элементы, плафоны и лампочки пока на место не ставим.
Необходимый инструмент
Люстра — украшение интерьера
Перед тем, как приступить к подключению люстры, следует подготовить инструмент, необходимый для выполнения этой работы. При такой организации не придется отвлекаться на его поиски.
Индикаторная отвертка должна быть всегда под рукой. С ее помощью определяют фазный провод.
Проведение электромонтажных работ и крепление люстры не возможно без набора отверток с различной формой головок.
Для контроля правильности соединения элементов электроцепи необходим мультиметр.
Пассатижи используются для подготовки проводов и их монтажа.
Использование клеммной колодки упростит процесс компоновки проводов при их соединении.
Помимо указанных инструментов, необходим нож, маркер для разметки и стремянка. До подключения осветительного прибора следует тщательно изучить прилагаемую к нему инструкцию.

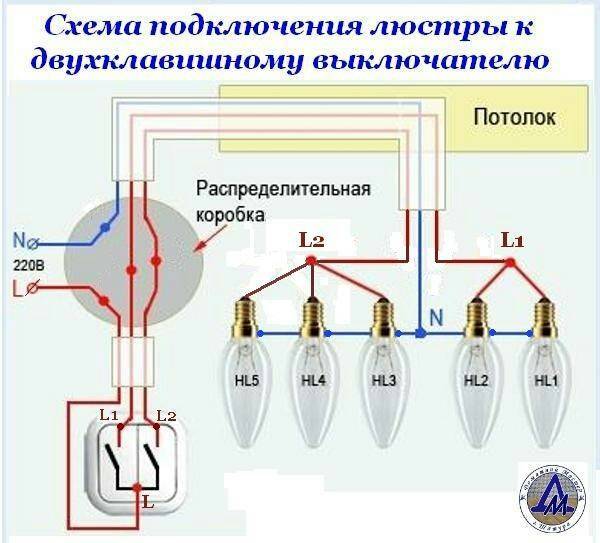

Схемы подключения к потолку
Обратите внимание! Благодаря такому подсоединению можно подключать от двух до пяти светильников. Также можно параллельно подключать светильники в два выключателя
Что касается подключения к двойному выключателю, то здесь процедура подсоединения сложнее. Принцип работы такой же, как и с тройным, четверным выключателем. Здесь имеются разноцветные варианты проводников. Чтобы их подсоединить к источнику, нужно разбить на группы: несколько фаз и один 0. Затем воспользоваться схемой, предложенной ниже.
Обратите внимание! Вначале соединяются синие нулевые проводники, затем элементы другого цвета. Разделенные группы скручиваются и подключаются на потолке
Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы “Специалисту по модернизации систем энергогенерации”
Как подключить люстру по схеме — как правильно подключить люстру к двойному выключателю? Согласно схеме подключения, проверяется наличие нуля и фазы в проводах на месте подключения выключателя и установки люстры;. Спрашивайте, я на связи!
Правила соединения
Соединение проводов с использованием специальных клеммных коробок.
Вешать люстру нужно со строгим соблюдением всех норм и правил, касающихся стыкования проводов. Ошибкой является их скручивание в группу, скрепление под защитным колпачком. Подобные скрутки быстро нагреваются, вызывают короткое замыкание или окисляются.
Если опыта работы с паяльником нет, используют специальные клеммные коробки (клеммники). Практически каждый светильник включают такой элемент в комплекте. Если коробки нет, её надо докупить. Порой крупная скрутка внутрь отверстия клеммника не входит. В этом случае к соединению придётся припаять проводник с сечением от 0,5 кв. мм длиной около 10 см, заизолировать, после чего выводить из отверстия коробки именно его.

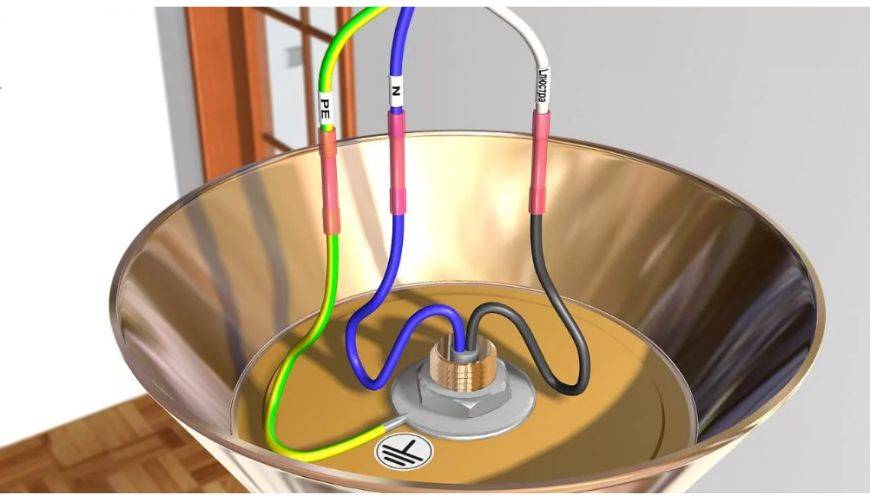

Маркировка
Современные производители применяют единую цветовую маркировку для кабелей однофазных электросетей. Она касается только таких проводов:
- ноль – синий или голубой оттенок;
- заземление – зеленовато-жёлтый оттенок.
Маркировка.
Для фазы строгая маркировка по цвету не используется, поэтому у разных изготовителей окрас проводника может меняться. Обычно применяются черный, коричневый и белый цвет, реже – фиолетовый, красный, оранжевый, серый. Внутри одного кабеля может присутствовать несколько фаз разных оттенков, которые нужны для подключения светильников с разнообразными режимами работы.
Проводка в помещении
Схема расположения кабелей люстры должна соответствовать таковой в жилище. В данной ситуации особого труда с подключением прибора не возникнет. Перед непосредственным началом действий схема должна быть чётко выяснена, проводники промаркированы, контакты кабеля в помещении и на люстре – оголены.
На гипсокартонный потолок
Люстра закрепление на потолке из гипсокартона
Какие могут возникнуть сложности при монтаже люстры на гипсокартонный потолок? Дело в том, что важен как внешний вид гипсокартонного потолка, так и механическая прочность установленных конструкций.
Нужно заранее определиться с выбором люстры, и определить каким образом она будет закреплена. Рассмотрим основные рекомендации:
- Место на потолке, где будет расположена тяжелая люстра, необходимо дополнительно усилить металлическим профилем. Об этом нужно позаботиться еще при изготовлении каркаса потолочной конструкции.
- Для закрепления небольшой люстры непосредственно к гипсокартону нужно купить крепежные детали (складные пружинные дюбеля, бабочки). Усиливать ничего не нужно.
Во время работы важно соблюдать технику безопасности – обеспечить безопасное передвижение под потолком и обесточить электрическую систему
Крепим люстру к потолку из гипсокартона
Люстра на гипсокартонном потолке
Гипсокартон отличается прочными механическими свойствами, и по этой причине установка осуществляется непосредственно к самому материалу. Но у этого метода есть ограничения.
- Так как гипсокартонный лист может выдержать нагрузку массой до 6 кг на квадратный метр, то, учитывая эту особенность, следует при покупке отдавать предпочтение люстрам, имеющим относительно небольшой вес.
- Нужно учитывать, что может произойти деформация гипсокартонного потолка при эксплуатации прибора, например, замена лампы или если случайно зацепить люстру рукой. Поэтому, чтобы надолго сохранить привлекательный вид потолка из гипсокартона, не рекомендуется неоднократно менять люстру, тем более не рекомендуется делать рядом со старыми отверстиями новые.
Монтаж подвесной люстры
Сначала рассмотрим вариант крепления подвесной люстры. Первым делом в гипсокартоне нужно просверлить отверстие (под выбранный крепеж) и вставить пружинный дюбель или бабочку – в этом месте люстра будет подвешена на потолке.
В намеченных точках делаются отверстия, как и в случае с подвесной люстрой, но там был крюк, а здесь мы будем использовать дюбель-бабочки, к которым будет саморезами притянута планка. Теперь самое интересное – держа люстру под потолком нужно подсоединить проводку, и только после этого можно будет закрепить люстру.
Как подключаются люстры с дистанционным управлением.
Люстры снабженные пультом дистанционного управления – наиболее современные бытовые осветительные устройства.
Конструктивно состоят из нескольких ветвей светильников (часто светодиодных) и управляющего устройства – контроллера.
Помимо, собственно, функции освещения, подчас такие люстры могут играть роль многопрограммного цветомузыкального устройства, снабжены
таймером. Управляются при помощи дистанционного пульта, специально прилагающегося к ним. Это достоинство,
является одновременно и их недостатком – людям свойственно, постоянно терять абсолютно любые дистанционные
пульты, даже не выходя из комнаты.
Люстры снабженные двумя пультами управления – дистанционным и базовым стационарным (с функцией поиска) лишены
и этого недостатка. Базовый стационарный пульт управления устанавливается и подключается в место
настенного выключателя. С помощью функции поиска, можно быстро отыскать “потерянный” дистанционный пульт,
имеющий в своей конструкции звуковой зуммер.
Люстры без стационарного пульта, снабженные только пультом дистанционным, подключаются к питающей сети очень легко.
В старых квартирах достаточно подключить из трех проводов торчащих из потолка два – общий и любой, из оставшихся, заземление корпуса не подключается. Оставшийся неподключенным, провод надежно изолируется, отгибается в сторону.
В новых квартирах (где из потолка торчат четыре провода) подключается еще и заземление корпуса люстры.
Настенный выключатель либо остается на своем месте, в постоянно включенном состоянии, либо убирается вовсе.
В последнем случае, два из трех проводов, на месте выключателя, соединяют между собой. Какие именно два –
легко определить опытным путем, поочередно перемыкая все три провода между собой, одновременно включая
люстру “дистанционкой”.
Дело обстоит не намного сложнее, с люстрами имеющими еще и стационарный пульт, который требует питания 220 вольт,
для своей нормальной работы. Поэтому, необходимо его этим питанием обеспечить.
В первую очередь, отключив питание в распред. щите, необходимо демонтировать настенный выключатель, аккуратно развести в стороны концы проводов,
к которым он был подключен. На потолке соединяем общий и любой другой провод (кроме заземляющего), вместе. Так они у нас теперь
и останутся. Включаем питание, между оголенными концами двух (из трех) проводов, к которым был подключен выключатель,
должно появиться напряжение – проверяем с помощью мультиметра.
Эти провода должны подсоединятся к клеммам
L и N стационарного пульта, а последний провод – к клемме “выход”, в разных пультах она может обозначаться по
разному, необходимо внимательно познакомится с инструкцией (обязательно прилагается к люстре). Если имеется
клемма PE – не подключайте ее никуда. Один из проводов люстры подключается к сдвоенному потолочному питающиму
проводу, второй к одиночному, третий, заземляющий корпус – к заземляющему проводу из потолка, если он имеется.
Техника безопасности
Перед подключением люстры нужно обесточить электросеть
Небрежность при работе с электричеством чревата не только испорченным прибором или сгоревшей проводкой. Поражение током может привести к тяжелой травме, инвалидности и даже к летальному исходу.
Чтобы изначально исключить такие последствия необходимо соблюдать следующие правила:
- перед началом монтажа обесточивать помещение путем отключения пакетника или выкручивания пробок в щитке;
- пользоваться инструментами с защитной изоляцией, рассчитанной на 1000 В;
- работать на прочной и устойчивой опоре, исключающей потерю равновесия;
- не использовать проводку с поврежденной изоляцией.
В первую очередь необходимо определить полярность жил в кабеле и найти заземление. Для этого используется индикатор или многофункциональный тестер. О наличии фазы свидетельствует свечение лампочки или изменения показаний на дисплее.
Если линия новая, провода имеют изоляцию определенного цвета:
- фаза — коричневый (черный);
- ноль — синий;
- заземление — желто-зеленый.
Начинающие мастера считают, что подсоединять провод к выключателю можно в любом порядке, не зная что будет, если перепутать фазу и ноль при подключении люстры. Если вставить выключатель в разрыв нуля, лампа окажется под постоянным напряжением, независимо от положения клавиш. Это чревато ударом тока при замене сгоревших изделий и мерцанием светодиодных ламп. Правильно подключать нужно только в разрыв фазы.
Соединить провода в люстре можно следующими способами:
- Скрутка. Допускается в тех случаях, когда жилы сделаны из одного металла. Запрещается соединять медь и алюминий, так как в результате электрохимической реакции развивается коррозия, нарушающая контакт. Скрутка закрывается пластиковым колпачком или обматывается изолентой.
- Болт с гайкой и шайбами. Концы проводов вставляются между шайб, после чего гайка затягивается. Узел закрывается изоляционным материалом.
- Монтажная колодка. Компактное и удобное приспособление, представляющее собой стальной коммутатор в пластиковом корпусе. Может соединять до 10 пар проводов.
- Пайка. Применяется только для меди.
Определившись с планом работ, нужно составить схему, провести расчеты и закупить все необходимое.
Как крепятся люстры и светильники
Сейчас все люстры и светильники крепятся такими известными мне способами.
- Крепление люстры на крюк, который крепится к потолку. Эти люстры будут подвесными, поскольку висят.
- Через специальный кронштейн. Сперва крепится к потолку кронштейн, потом люстра подключается электрически, потом к кронштейну крепится сама люстра.
- Через пластиковые держатели-защелки. Так крепятся легкие светильники с одной лампой дневного света.
- Непосредственного крепления. Через отверстие в светильнике, саморезом или специальным болтом к поверхности.
Старая люстра со снятым колпаком выглядела следующим образом:
Люстра висит на крюке, только так раньше вешались все потолочные люстры. Как и следовало ожидать, под изолентой – скрутка жесткий алюминий + многожильная медь. Электрики обычно при этом негодуют, но факт остается фактом – такое соединение при низком токе и влажности может работать десятилетиями, поэтому будем толерантными.
Снимаем люстру и отключаем люстру с потолка, вот что остается:
Видим два провода, это значит, что подключать эту люстру надо будет через выключатель с одной клавишей. Можно и через диммер, хотя для кухни это не актуально.
Сразу скажу, что с крючком не заморачиваемся, его можно будет просто загнуть. А вот с проводом надо быть предельно аккуратным, он может легко обломаться, поэтому лишний раз его не гнём.
Схема подключения люстры с двойным выключателем на 4 лампочки
В классическом варианте рассматривается люстра с четырьмя лампочками, двухклавишный выключатель и три провода, выходящие из отверстия в перекрытии. В новых домах предусматривается еще и четвертый – заземляющий провод, используемый при наличии в люстре такого же проводника. Все соединения выполняются путем скрутки и затем тщательно изолируются.
Подключение может быть выполнено в двух вариантах. В первом случае схема будет выглядеть как 1+3, то есть поочередно включается одна или сразу три лампочки. Вторая схема представляет собой 2+2, когда по очереди включаются две лампочки. Этот способ не совсем экономичный и применяется для освещения больших помещений, когда одной лампы недостаточно, а трех – слишком много. Одновременное нажатие обеих клавиш позволяет включать сразу все четыре рожка.
Для этого существуют определенные схемы подключения. Провод входящей фазы от сети через распределительную коробку соединяется с проводником, уходящим к выключателю. Далее выполняется его подключение к контакту входа, где он и находится постоянно. Вторая жила, соединенная с контактом клавиши, уходит к распределительной коробке и соединяется с проводом, подведенным к месту установки люстры. В этом месте провода сети и светильника соединяются между собой.
Таким же образом подключается контакт другой клавиши. Разница между правой и левой клавишей заключается в количестве фазных проводов от люстры, соединяемых с каждым из проводов сети. Нулевые провода также соединяются друг с другом. Варианты подключения можно регулировать, чтобы сделать использование осветительного прибора максимально удобным.
Удлинение проводов при подключении люстры
Поскольку натяжные потолки стали распространенным явлением в современных квартирах, соответственно появилась потребность дополнительных манипуляций в области установки люстр. Натяжные потолки являются удобным вариантом в ремонте квартиры, поскольку не изнашиваются, имеют всегда презентабельный вид, имеют весьма бюджетную цену и обширный цветовой выбор. Из-за того, что натяжные потолки – это дополнительные потолки, которые устанавливаются на расстоянии около 10 см от основного, то провод от люстры должен быть значительно длиннее, а это ведет к дополнительным трудностям. В данном случае можно прибегнуть к наращиванию провода.
Для того чтобы нарастить или удлинить провод для люстры, сначала нужно найти место сращивания проводов. Также нужно принимать к сведенью тот факт, что после установки люстры нельзя будет ее поменять без демонтажа всего потолка, потому стоит быть особенно бдительным в процессе установки. Однако и соединять провода в сложных и труднодосягаемых местах, который зачастую осуществляют с помощью клемменной колодки – не самый лучший и надежный способ соединения проводов, так как сами винты со временем ослабевают и требуют ремонта.
Можно рассмотреть вариант соединения алюминиевых проводов. Чтобы соединить перебитые в стене провода, лучше консультировать с электриком. Зачастую удлинение проводов в натяжных потолках происходит неразъемной заклепкой или резьбовым методом.

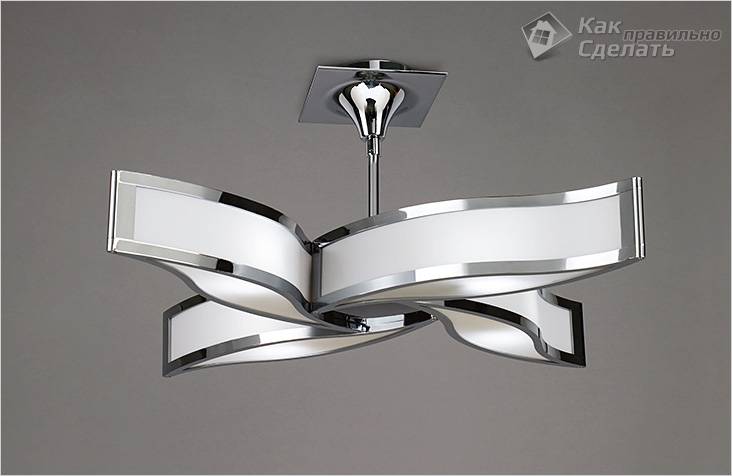

Конструктивные особенности люстры
В качестве осветительных приборов в жилых помещениях чаще всего используются люстры – многоламповые светильники, предназначенные для монтажа на потолке.
Люстра представляет собой конструкцию, соединяющую между собой несколько осветительных элементов – лампочек, что позволяет обеспечить в комнате хорошее освещение.
Если в комнате использовать обычную лампочку, то для обеспечения должного освещения потребуется установка мощного осветительного элемента, да и то, при значительных объемах комнаты его будет недостаточно.
Но такой свет нужен не всегда, поэтому более оптимальным вариантом является использование нескольких ламп.
Но в случае использования обычных лампочек для питания каждой из них придется прокладывать свой провод или же проводить разветвление от распределительной коробки.
А вот если установить люстру, конструкция которой подразумевает установку нескольких лампочек, то подключение по сложности будет таким же, как и одной или нескольких лампочек.
Но при этом запитываться будут все осветительные элементы, входящие в конструкцию, причем с одного провода.
А все потому, что разветвление проводки происходит на входе в люстру, а не в распределительной коробке.
Ну и не стоит сбрасывать со счетов эстетическую сторону вопроса. Одинокая висящая на потолке лампочка выглядит уныло, то ли дело красивая люстра.
Чтобы получить хорошее освещение в комнате с прекрасным сочетанием осветительного прибора с интерьером, недостаточно только приобрести подходящую люстру, ее еще нужно повесить и правильно подключить.
Поэтому далее рассмотрим, как же правильно провести подключение люстры.
Практические советы и рекомендации
Практическая работа по установке как светильников, так и переключателей, розеток и прочей электрической фурнитуры правильно может быть проведена только с использованием инструмента, предназначенного для электромонтажных работ.
Попрактиковаться в сборке схемы включения прибора с 2 и более лампами для двухклавишного выключателя можно с использование нескольких отрезков провода, и подключения собранной схемы к обычной розетке.
Зачистка алюминиевых проводов при использовании обычной клеммной колодки должна быть около 4-5 мм, этого вполне достаточно для зажима винтом переходника. Скрутка медных проводов дополнительно прижимается пассатижами, а в идеале должна пропаиваться.
Как подключить люстру, крепление люстры
Подвешивание люстры может осуществляться несколькими способами.
С помощью дюбелей
В месте нахождения проводов располагают планку, являющуюся составной частью люстры. Она должна легко отсоединяться. После установки планки, осуществляют подсоединение проводов и монтаж корпуса люстры.
Крепление с помощью дюбелей
Процесс установки тяжелых люстр немного отличается от описанного ранее. Такие модели состоят из внешней декоративной панели, на которой имеются патроны, основания и понижающего трансформатора. Используя дюбеля, основание люстры прикручивается к потолку. Затем соединяют провода. После чего на основание надевают внешнюю панель и закрепляют винтами.
Крепление на крюк
Крепление люстры на крюк
Данный метод является наиболее простым путем установки люстры. Ее всего лишь необходимо повесить на крюк, а после этого присоединить провода. В старых домах крюк крепится на стержень, уложенный поперек отверстия. При замене люстры необходимо снять крюк и проверить пригодность стержня.
Монтаж с помощью крепежной планки
Перед тем как крепить люстру к потолку с помощью крепежной планки, ее необходимо:
- примерить на то место, где она предположительно будет висеть. При этом декоративные составляющие светильника, закрывающие место крепления и провода, должны плотно прилегать к потолку;
- если это центр комнаты, где располагается смонтированный крюк, то его нужно загнуть, но не срезать. Возможно в будущем, при последующей замене светильников, он еще пригодится.
Примеряем планку на будущую позицию
- производится разметка под крепления планки. Для этого планку прикладывают к потолку и обводят карандашом так, чтобы прикрепляемые элементы не мешали подключению к электросети. Намечают места сверления. В просверленные отверстия аккуратно вбиваются пластиковые дюбеля. Пластик должен быть ребристым, что помешает ему со временем расшататься и начать вываливаться из гнезда;
- при помощи шурупов или саморезов крепежную планку приделывают к потолку.
Крепим планку и загибаем крюк (возможно он еще пригодится в будущем)
после монтажа соединительных проводов, чашу или другой декоративный элемент прикладывают к установленной планке, совмещая соединительные отверстия.
Соединяем провода
скручивают всю конструкцию декоративными гайками, после чего можно вкрутить лампочки и установить плафоны или другие составляющие светильника.
Окончание работы — готовая люстра в интерьере
Стоит отметить, что повесить люстру к потолку одному бывает сложно. Для подсоединения проводов нужны еще одни руки. Поэтому при подключении светильника к электросети один человек держит люстру, другой занимается проводами.
В случае установки натяжных потолков, основание для крепления планки необходимо установить заранее. Это может быть обычный деревянный брусок, необходимой толщины, который до монтажа полотна, крепится к потолочному перекрытию, а затем на него монтируется планка.
Брусок под натяжной потолок
Необходимо рассмотреть как правильно установить осветительный прибор на потолок из гипсокартона. Уже было отмечено, что при малом весе люстры ее можно закрепить прямо на листы. При более массивном варианте светильника нужно заранее озаботиться о дополнительной подложке в виде бруска или металлического профиля, на который будет крепиться монтажная планка.
Правильно повесить люстру на крестовину или двутавровую платформу можно тем же способом, что и в случае с монтажной планкой. Стоит учесть, что этот вариант предусматривает тяжелые светильники, поэтому нужно брать дюбеля и саморезы большей длины и диаметра.
Смонтировать люстру на потолке своими руками можно без проблем, главное, подготовить необходимый материал и инструмент, изучить прилагаемые инструкции по подключению и постоянно иметь помощника.
