Правильное применение лазерного уровня

Как пользоваться при установке мебели

Еще этот прибор применяется для выравнивания мебели в комнате. Причем касается это не только подвесной мебели — шкафов, полочек и т.п., но и расположенной на полу. Если надо повесить шкаф или полочку на стене, то применение обычного водного уровня крайне неудобно. Включив нивелир, и установив режим крестовой проекции, можно безошибочно повесить полочку или шкаф в доме на стене. Высокая точность и ровность расположения мебели играет важную роль на дизайне интерьера.

Как воспользоваться нивелиром, чтобы выровнять диван, кровать, холодильник или электрическую печку. Шкафы на кухне также требуют прямолинейного расположения, и в этом деле также поможет незаменимый нивелир. Конечно, можно взять водный уровень, так как его погрешность является допустимой, однако с оптическим прибором справиться с заданием будет намного проще.

Измеритель включается в режим построения горизонтальной плоскости, а затем выполняется настройка мебели. Для этого на ножках мебели имеются регулировочные винты, при помощи которых можно добиться прямолинейного расположения.

Инструкция по применению при укладке плитки и кафеля

При укладке кафеля на стену используется лазерный уровень для того, чтобы плитка располагалась строго под прямым углом. Это этого зависит дизайн интерьера в помещении. При укладке плитки прибор нужно переключить в режим крестового построения плоскостей. Одновременно нивелир строит две плоскости — горизонтальную и вертикальную, что позволяет сразу же устанавливать кафель под прямым углом.

Работы можно проводить двумя способами: с включенным нивелиром, который направляет проекционные лучи на стену, а также выполнив разметку при помощи марке или карандаша. Маркером или карандашом отмечаются точки по проекционным плоскостям лазерного луча, а затем на их основании производится укладка кафеля. Аналогичным способом можно класть плитку не только на стену, но и на пол. После включения прибора, его нужно выставить параллельно стене. Центр креста нужно совмещать со швами плитки, а по направляющим линиям, создаваемых лучами, следует выполнять выравнивание сторон кафеля.

Размечаем фундамент лазерным нивелиром

При строительстве дома точность – основной помощник. Правильная разметка поможет избежать ошибок в размерах конструкций, обеспечит точное проектное расположение строения на местности, ровность углов. Все эти задачи поможет реализовать современный прибор – лазерный нивелир для работы на улице и в помещении.

Это геодезический аппарат высокой точности, который требует бережного обращения и грамотного использования. Однако, нанимать специалистов для проведения работ – удовольствие не из дешевых. В этой статье мы расскажем, как правильно выбрать прибор и как им пользоваться, не имея навыков и опыта работы с нивелирами.

Проверка на точность

Прежде всего, стоит помнить, что абсолютно точных приборов не существует. Но перед работой неплохо убедиться, что лазерный нивелир соответствует указанному производителем классу точности. Для этого существует несколько методик проверки:

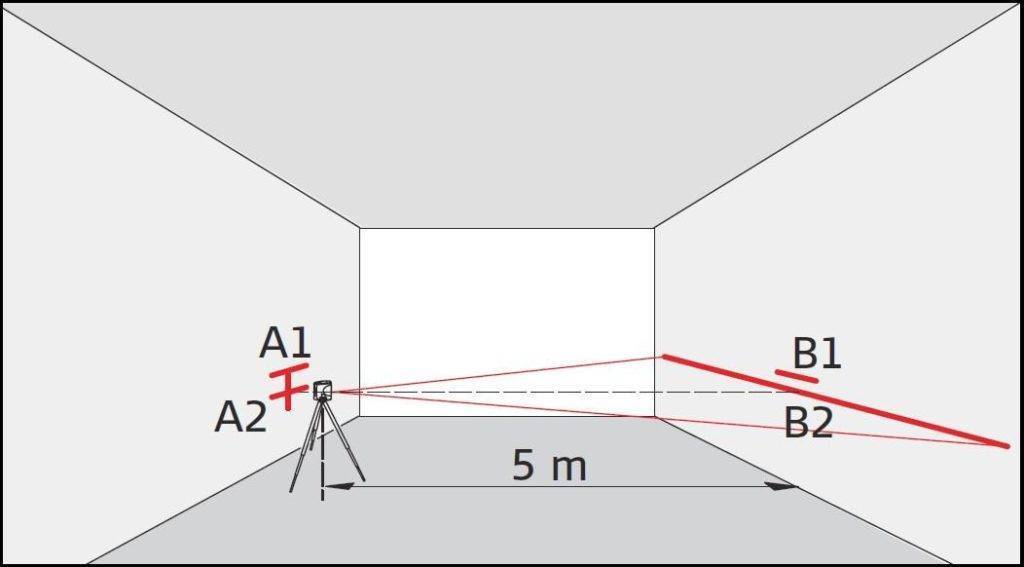

  • Нивелир ставят строго в центр комнаты с длиной в 5 м и более. Отмечают крестом по точке на противоположных стенах (по длинной стороне). Затем, не меняя регулировок, прибор переносят к одной из стен (на расстояние примерно в 0,7 м), замечают крестом новые отметки на стенах. Измеряют расстояние между ними. Если оно не превышает заявленной погрешности, горизонтальная плоскость показывается прибором правильно.
  • Крест устанавливают в центре длинной стены (ее длина должна быть не менее 5 м), делают отметку. Затем, не перемещая устройство с места, поворачивают его так, чтобы сдвинуть вертикальный луч не менее чем на 2,5 м вправо. Если горизонтальный луч все еще попадает в отметку (или хотя бы не отклоняется сильнее, чем на заявленное значение погрешности), значит, устройство отображает горизонтальный луч правильно. Для надежности повторяют измерение, перенеся вертикальный луч на 2, 5 м влево.
  • Установив прибор в 5 м от стенки, совмещают вертикальный луч с прикрепленной к стенке нитью отвеса. Длина нити отвеса должна быть не менее 250 см. Если луч и нить совпадают (или хотя бы не отклоняются сильнее, чем на половину значения указанной производителем погрешности), значит, вертикальный луч отображается правильно.

Если хотя бы один из этих тестов показывает значение, превышающее допустимую погрешность, прибор настроен не достаточно точно. Пользоваться им при работе нельзя. Нужно обратиться в мастерскую, чтобы выполнить настройку нивелира.

Как настроить лазерный нивелир

Лазерный уровень — точный и удобный в действии прибор, однако его калибровка и настройка связаны с определенными сложностями. Для проведения работ понадобится получить доступ к внутреннему устройству нивелира:

  1. Первым делом требуется вскрыть корпус приспособления. Перед этим в обязательном порядке демонтируют элементы питания — если оставить их на месте, при снятии кожуха может возникнуть короткое замыкание, и тонкие провода внутри прибора перегорят.
  2. Из корпуса плавными движениями и без лишних усилий выкручивают шурупы.
  3. Пластиковый кожух аккуратно снимают, при этом дополнительные защелки отжимают тонким ножом без сильного надавливания, чтобы не сломать фиксирующие элементы.

После демонтажа корпуса изучают открывшуюся металлическую конструкцию, требующую калибровки и настройки. Передний крупный винт отвечает за регулировку так называемого угла атаки относительно горизонтальной плоскости, а мелкий боковой — за вертикальный наклон.

Настройка лазерного уровня по горизонтали

Последовательный алгоритм настройки и юстировки лазерного нивелира своими руками выглядит так:

  1. Уровень устанавливают на расстоянии 1 м от стены и делают хорошо различимую отметку на ней и на противоположной поверхности.
  2. Прибор передвигают к другой стене и проводят настройку до тех пор, пока луч не попадет в поставленную метку.
  3. Лазер снова направляют на первую стену и осуществляют калибровку при помощи винта, чтобы понять, в какую сторону смещается проекция.

Проверку выполняют многократно и каждый раз наносят новые метки, пока уровень не начнет предоставлять точных показаний.

Юстировочные винты под крышкой уровня одновременно отвечают за крепление маятника устройства

Настройка по вертикали

Похожим способом проводят настройку и калибровку лазерного уровня по вертикали. Однако процедура более сложная, поскольку работать приходится с отвесом. Алгоритм следующий:

  1. В вертикальной плоскости подвешивают натянутую плотную нить. Она должна располагаться совершенно отвесно, без отклонений и изгибов.
  2. Лазерный уровень включают в работу и направляют его луч точно по сформированной линии. В идеале последняя должна подсветиться красным или зеленым оттенком по всей длине — это будет означать, что строительное приспособление в калибровке не нуждается.
  3. Если лазерный уровень сбился, настроить его понадобится при помощи все тех же винтов, скрытых под крышкой корпуса. Нужно ослабить фиксаторы, удерживающие вертикальный излучатель, и с небольшим усилием повернуть его блок в гнезде.
  4. После того, как лазерный луч в точности совпадет с отвесной нитью, калибровку заканчивают и снова затягивают винты. Для надежности проверку повторяют и только потом собирают уровень обратно и монтируют корпус на место.

Вместо нити для отвеса можно взять рулетку с грузом или другое подходящее приспособление

Настройка лазерного уровня под наклоном

Настройка наклонного лазера осуществляется так же, как и юстировка по горизонтали:

  1. Прибор устанавливают на небольшом расстоянии от стены и делают противоположные друг другу отметки.
  2. Агрегат вращают и проверяют, насколько ровно луч ложится между отмеченными точками.
  3. По ходу настройки уровень регулируют при помощи винта, отвечающего за наклон, и постоянно выставляют новые метки.

При использовании лазерного прибора необходимо учитывать, что калибровка и юстировка может потребоваться даже дорогим профессиональным моделям. В первую очередь отладки требуют нивелиры после падения. Однако физическая встряска — не единственное происшествие, способное повлиять на точность лазера. Многие нивелиры при проверке демонстрируют сильную погрешность просто после интенсивного использования или обычной транспортировки.

Регулировать уровень нужно, пока погрешность не достигнет хотя бы значений, указанных в инструкции

Для чего нужен лазерный уровень

Видео о том, как правильно пользоваться лазерным уровнем, показывают, что больше всего применение прибора востребовано в строительстве.

При возведении зданий требуется за короткий отрезок времени выполнять объемные работы по нанесению разметки с высокой точностью. Но применяют прибор также и в домашнем ремонте. Он оказывается полезен:

  • при укладке фундамента и заливке бетонной стяжки;
  • при сборке и сварке металлоконструкций, установке стен и перегородок;
  • при монтаже облицовочных панелей, окон и дверей;
  • при составлении планировок в помещении;
  • при сборке и подвешивании мебели;
  • при поклейке обоев и укладке плитки;
  • при нанесении размерной разметки на стены и пол.

Как пользоваться уровнем

Чтобы получить точные данные измерений при использовании инструмента важно знать, как правильно пользоваться уровнем при работе с горизонтальными, вертикальными и наклонными поверхностями

Контроль горизонтали

Если необходимо проверить расположение горизонтальной поверхности, например, подоконника, необходимо приложить рабочую поверхность уровня к ней. При этом пузырек внутри прозрачной колбы должен быть расположен строго в его центре. Приблизительное определение расположения может привести к отклонению уровня изделия в одну либо другую сторону.

При отклонении пузырька влево, ее нужно опустить до необходимого положения пузырька или поднять правую сторону.

В основном контроль горизонтали осуществляется при монтаже подоконника или необходимости ровно прибить полку. Для этого подойдет уровень с одной прозрачной колбой.

Контроль вертикали

Во время проверки расположения вертикальной поверхности, например, стены, рабочая поверхность инструмента прикладывается к ней. При этом визир уровня должен быть расположен в верхней части.

Если воздушный пузырек отклоняется, это означает, что в верхней части стены есть неровность. При отклонении пузырька вверх, нужно добавить немного штукатурки на нижнюю часть стены.

Для контроля вертикали рекомендуют отдавать предпочтение уровню с двумя колбами

При работе важно помнить, что пузырек должен быть расположен строго по центру в обеих колбах

Контроль наклона

Известны модели пузырьковых уровней, конструкция которых имеет 2 прозрачные колбы. Такой инструмент нужен для проверки угла наклона поверхности, а также определения расположения линии под определенным углом по отношению к горизонтальной либо вертикальной поверхности. Такой инструмент выполняет функцию угломера.

Разные модели могут использоваться для определения разной величины угла: недорогие модели применяются для определения угла в 45 градусов. Более дорогие модели уровней можно применять для определения других показателей величины угла. Такие модели оснащены третьей колбой поворотного типа. В результате поворота колбы можно выбрать необходимую величину угла.

При работе с уровнями с 3 колбами рекомендуется придерживаться такой последовательности действий:

  1. Установить поворотную колбу в необходимом для работы положении. Для этого следует ослабить винты, ориентируясь на градуированную шкалу и защелки. После того, как угол выставлен, закрутить их до упора.
  2. Приложить инструмент рабочей поверхностью к стене.
  3. Расположение пузырька третьей колбы в ее центральной части свидетельствует о том, что поверхность расположена под требуемым углом наклона.

Рекомендуют пользоваться пузырьковым уровнем с тремя пузырьками, если нужно контролировать угол наклона поверхности. Использование с этой целью строительного уровня с 1 либо 2 прозрачными колбами не даст результата.

Суть прибора

Инструмент для разметки и контроля горизонта в современном виде – это лазерный нивелир. Его рабочий механизм состоит из сложной оптической системы, в которую входят:

  • Система фокусировки;
  • Контролер равновесия;
  • Излучатели света (лазеры);
  • Блоки питания и управления.

Лазерный нивелир другими словами – это потомок привычного строительного уровня, которым выверяют ровность линий и углов. Его устанавливают строго вертикально на одной точке, от которой осуществляют разметку и измерение (сверку) высот. Прибор комплектуют уловителем лазера, который помогает найти сигнал в солнечную погоду, а очки с красными линзами помогут увидеть луч своими глазами.

Как пользоваться лазерным нивелиром при поклейке обоев

Полезен инструмент также и при поклейке обоев, когда очень трудно сориентироваться на ровность вертикальной линии. Чтобы каждый последующий лист обоев располагался ровно, необходимо лазерный уровень включить в режим проецирования вертикальной плоскости. По этой линии можно ориентироваться при приклеивании обоев. Если обои клеятся в горизонтальном направлении, например, то включается режим горизонтального проецирования.

При помощи этого полезного измерительного инструмента можно проверить качество проведенных работ исполнителем. Для этого необходимо включить инструмент и спроецировать луч на стену. Отклонения и неровности расположения листов обоев будут видны по эталонной линии. На основании такой проверки можно добиться снижения стоимости услуг по проведенным работам или вовсе прийти к выводу о переклеивании обоев, но уже за счет исполнителя.

Это интересно! При применении прибора нужно выставить ноль. Что означает этот термин? Выставить ноль нивелира — это означает расстояние от земли до луча, который проецирует инструмент. Выставление нуля позволяет упростить поиск луча, особенно когда работы проводятся на улице на дальние расстояния. Если, к примеру, точка ноль уровня составляет 1 метр, а через 20 метров замеры показывают, что проекция находится на уровне 1,2 метр или 0,8 метра, значит, имеются неровности грунта. Эти отклонения могут быть и меньшего значения, визуально выявить которые практически нереально.

Общие принципы работы лазерного уровня

Лазерный уровень относится к категории приборов, называемых нивелирами. В переводе с французского языка слово «нивелир» означает уровень. Изначально различные виды нивелиров использовались в качестве геодезических инструментов, то есть с их помощью определяли разницу высот между объектами, расположенными на поверхности земли.

В строительстве мастера для измерения высот, горизонталей, вертикалей применяли оптический уровень-нивелир. В этот прибор встраивалась специальная оптическая трубка, которая и помогала определить уровень отметки на горизонтальной поверхности. Но сложность его использования заключалась в следующем: обязательно требуется партнер-напарник, который непосредственно и осуществляет все замеры мерной рейкой. С лазерным уровнем можно работать самому.

Лазерный нивелир представляет собой компактное устройство на треноге со встроенными в корпусе светодиодами, испускающими тонкий световой луч. Согласно принципу работы, такие измерительные приборы бывают нескольких видов:

  • призменный (луч от встроенных светодиодов отражается от двух призм из стекла, распадаясь при этом на вертикальный и горизонтальный) – дальность действия прибора такого типа около 30 метров, а угол проецирования (то есть ширина развертки на поверхности) – до 120 градусов, рассчитан на бытовое применение;
  • ротационный (механизм действия заключается во вращении светодиода, за счет чего образуется световой луч) – дальность действия охватывает от 100 метров до 200 метров с углом развертки в 360 градусов, в помещении отмечает линию на всех стенах сразу, предназначен для профессионального использования;
  • точечный (луч светодиода не рассеивается, а фокусируется в одну точку) – прекрасно работает при дневном свете на улице, дальность действия – 30 метров, не применяется в отделочных работах;
  • самовыравнивающийся (светодиоды встроены в маятник, из которого исходит пять световых пучков, дополнительно снабжен крестообразным прицелом – это облегчает измерение определенного объекта) – рассчитан на работу профессионалов.

Все приборы такого типа оснащены прочным корпусом, который служит защитой для хрупкого механизма от внешних воздействий.

Способ №5

Для изготовления лазерного нивелира по такой методике нужно подготовить:

  • лазерную указку высокой мощности;
  • брусок из дерева длиной 50 см и толщиной 25х25 мм;
  • шнур строительный;
  • опору или обычную палку;
  • дрель.

Лазерная указка большой мощности

Брусок просверливают с двух сторон так, чтобы получилось два параллельных друг другу отверстия. В одном отверстии надежно закрепляют указку, во второе вставляют и фиксируют с обратной стороны шнурок.

Опору закрепляют на поверхности пола, иначе работа нивелира будет неточной. Готовое устройство подвешивают в центре помещения, указку направляют в нужную сторону и отмечают линии по проектируемому лучу.

При необходимости нивелир направляют в любую сторону, меняют положение палки. При этом делают соответствующие пометки, а затем соединяют их по линейке.

При помощи простых и не затратных методов можно самостоятельно изготовить лазерный нивелир, который будет работать не хуже магазинных приборов. Это позволит быстрее начать строительный или отделочный процесс и снизить общую себестоимость работ.

Проверка прибора на правильность установки

От точности результатов измерений, проводимых прибором, зависит многое. Если отбивается плоскость для укладки плитки, то ровность установки инструмента повлияет на дизайн интерьера. Если же выполняется проверка плоскости при строительстве дома, то установка нивелира повлияет на качество постройки и надежность этого сооружения.

Каждый прибор (в зависимости от модели и его стоимости) имеет соответствующие показатели погрешности

Допустимые показатели погрешности указываются непосредственно в инструкции к оборудованию, на что следует обращать внимание еще при покупке инструмента. Допустимые показатели погрешности указываются в соответствующих единицах измерения, которыми являются мм/м

Погрешности не столь важны при использовании аппарата внутри помещений, но они крайне обязательны при проведении наружных работ по отбиванию плоскости и выравниванию стен.

Погрешность относится к одним из основных технических параметров инструмента, а некоторые производители указывают величину отклонений не только в технической документации, но еще и на корпусе прибора. Если известна величина погрешности, то можно просчитать допустимое отклонение от нормы. Если величина отклонения является выше допустимой, то рекомендуется воспользоваться нивелиром с меньшим значением погрешности.

Не имеет значения, применяется лазерный уровень для выравнивания пола, стен или потолка, но перед тем, как произвести соответствующие измерения, понадобится сделать проверка точности. Проверка проводится достаточно просто, для чего выполняются следующие действия:

  1. Для начала нужно на двух параллельных стенках в помещении поставить отметки, по которым и будет производиться проверка
  2. Одна отметка ставится на стенке, которая ближе к прибору (на расстоянии до 1 метра)
  3. Вторая отметка ставится на противоположно стенке, расположенной на расстоянии более 2 метров. Чем дальше расстояние между стенками, тем точнее можно выявить отклонения прибора
  4. После нанесения разметки маркером или карандашом на стенке, необходимо переместить уровень непосредственно к стенке, которая находилась дальше от уровня
  5. Совместить луч направленного лазера с точкой, которая была отмечена. Затем спроецировать луч на противоположную сторону и посмотреть, совпадает ли он с отметкой
  6. Если совпадает, то инструмент имеет незначительную погрешность (учитывайте, что чем больше расстояние между стенками, тем выше погрешность, и чем меньше промежуток между ними, тем погрешность будет соответственно ниже)
  7. Если лазерный луч не совпадает с отметкой, то погрешность имеется, и ее величина достаточно высокая. В корпусе прибора есть специальные регулировочные винты, позволяющие также подстроить нивелир, уменьшив отклонение от нормы

Перед тем, как пользоваться лазерным уровнем для выравнивания стен, надо убедиться в отсутствии больших отклонений, иначе показатели будут не соответствовать действительности. Ниже представлена видео инструкция и обучение, как правильно произвести проверку нивелира на точность измерений.

Как работать с оптическим нивелиром

Порядок работы с конкретным устройством точно и просто описывается в комплектной инструкции. Суть работы не представляет особой сложности.

  1. Установка штатива. Главная задача – выдерживание строгой горизонтали. Штатив раздвигается на удобную ширину и высоту, ползунки фиксируются. При необходимости ножки вводятся в грунт.
  1. Установка нивелира. Блок крепится на штатив посредством пазов и крепящего винта.
  1. Настройка нивелира. Винты вращаются, блок поднимается в той или иной плоскости для получения выверенного по уровню положения. Регулируется резкость изображения.

На требуемую точку (дальность) выносится контрольная рейка

Ее важно удерживать на одном месте без движения.

  1. Считываются первые данные – по горизонтальной полосе нитей при отличной видимости шашек. Информация фиксируется. Считываются следующие данные – по второй точке. При сверке этих сведений становится понятно, какая из точек находится выше.

Важно держать максимальную четкость изображения, потому как погрешность в этом случае будет минимальной.

Общие сведения о лазерных уровнях

Из всего многообразия уровней, вы выбираете лазерный, и здесь очень важно располагать той полезной информацией, о которой и пойдет речь в данной статье

Типы уровней

Лазерные уровни бывают трёх типов:

  1. Точечные (построители осей);
  2. Призменные (построители линий);
  3. Ротационные (построители плоскостей);

Правила использования лазерного уровня

Точечные

Лазерный уровень точечного типа составляет два узких луча. Один луч направлен горизонтально, а другой вертикально, поэтому данный инструмент не подходит для отделочных и строительных работ.

Данный лазерный уровень имеет невысокую цену, маленький расход энергии и большую дальность луча, поэтому он подходит для определения предварительной разметки и определения разницы высот между объектами.

Очень часто лазерный уровень точечного типа оснащают функцией дальномера — это делает прибор более практичным.

Призменные

Лазерный уровень призменного типа составляет два широких луча сильной мощности, за счёт этого лучи натыкаясь на различные препятствия отображаются в виде горизонтальных и вертикальных линий.

Такой уровень обеспечивает точные данные и поэтому его можно использовать при любых отделочных работах, без использования отвеса или разметки. Например, при клейке плитки раствор накладывают на стену, на которой обозначена разметка, но ведь раствор нарисованную разметку скрывает и плитку приходится укладывать по сути наугад.

Лазерный уровень призменного типа позволяет видеть разметку поверх раствора, что делает кладку плитки ровной и качественной.

Ротационные

Лазерный уровень ротационного типа является построителем плоскостей и представляет собой точеный уровень, который установлен во вращающейся головке.

За счёт высокой скорости движения точка преобразовывается в неразрывную линию плоскости, которая расположена под определённым углом.

При строительстве своими руками или ремонтных работах лазерные уровни роторного типа не используют, их используют только профессионалы или дизайнеры.

Устройство лазерного уровня

Не зависимо от типа лазерного уровня он имеет в своём составе следующие детали:

  1. Источник питания;
  2. Излучающий светодиод;
  3. Система линз, которая фокусирует луч светодиода;
  4. Систему стабилизации;
  5. Ударопрочный и герметичный корпус;
  6. Пульт и кнопки управления.

Источником питания лазерного уровня являются обычные батарейки и аккумуляторы.

Количество батареек или аккумуляторов зависят от многих факторов. Для уровней используют чаще всего диоды красного или зеленого цветов, мощность данных диодов составляет от 1 мвт до 1 ватта. Обычно в точечных приборах всегда вставляют диоды невысокой мощности, а в роторных уровнях используют диоды мощные диоды.

Но сами диоды не способны создавать точку или линию, потому что они создают очень широкий луч света и вот по этой причине лазерные уровни оснащают системой линз. Система линз и диоды являются самым дорогим составляющим лазерных уровней. Чтобы лазерные уровни нормально работали, необходимо их выровнять и для этого используют разные системы.

Системы выравнивания

Механическое выравнивание делают при помощи шарнира, который находиться на подставке – треноге или небольших ножках. В данных устройствах регулировка положения осуществляется, как и у обычного уровня при помощи капсулы с пузырьком воздуха. Уровни с треногой легче использовать при работе, но их нельзя использовать там, где устройство на треноге не помещается.

Маятниковое выравнивание. Лазерные уровни так могут регулироваться при помощи маятниковой системы, такие системы самостоятельно выставляют нивелир или уровень.

Когда система завершила установку прибора, производится световой или звуковой сигнал, который сообщает что можно начинать работу. Такие устройства просты в работе, но стоят ощутимо больше, по этой причине их приобретают строители и отделочники.

Внешний вид

Лазерные уровни оснащают ударопрочным и герметичным корпусом, это необходимо для того чтобы в случае падения или попадания на прибор влаги, он не испортился. Клавиша включения питания на приборе, необходима для того чтобы подключать светодиод к аккумулятору или батарее.

На приборе и на отдельном пульте управления имеются кнопки, которые предназначены для выбора разных режимов работы прибора. Пульт управления позволяет управлять прибором на расстоянии, что значительно упрощает работу.
