Порядок подборки смазки к перфораторам Hitachi DH24PC3

Инструкция По Разборке Пистолета Hitachi Dh24pc3

Разборка перфоратора Hitachi DH24PC3 необходима в том случае, если вы хотите отремонтировать инструмент своими руками. Но для этого вам понадобится не только подробная схема перфоратора Hitachi, но и инструкция по его разборке, смазке и сборке. Разборка перфоратора Hitachi не требует специальных навыков от пользователя, если он строго следует рекомендациям, предложенным для инструкций по разборке.

Особенности перфоратора Hitachi

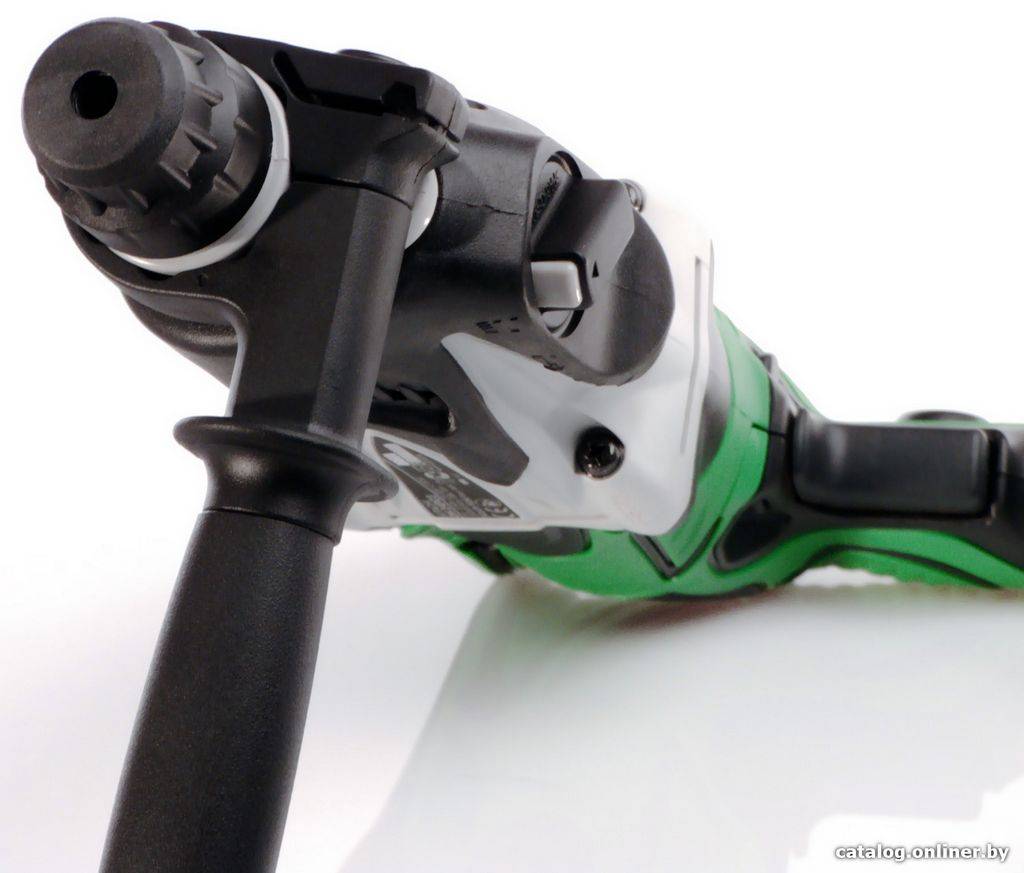

Трехрежимный перфоратор Hitschi DH24PC3 производства японских производителей. Мощность пистолета составляет 800 Вт. На Punch обеспечивает бесступенчатую регулировку скорости 0. 1150 об / мин на контролируемой частоте 0. 4600 ударов / мин Ударная сила составляет 3,2 Дж. Вес перфоратора 2,4 кг. Перфоратор Hitachi DH24PC3 оснащен патроном без ключа типа SDS-plus. Hitachi Hammers предназначены для сверления отверстий до 24 мм в бетоне в режиме отверстия и удара. Режим отбойного молотка помогает удалить плитку, канавки Штробе для прокладки кабеля, трубную связь. Режим ударного сверления позволяет сверлить отверстия в дереве до 32 мм, закручивать шурупы с помощью дополнительных насадок. Для перфорации предусмотрена переустановка передней ручки под любым углом, что создает дополнительное удобство в труднодоступных местах.

Процедура разборки пистолета Hitachi

Чтобы отремонтировать перфоратор Hitachi DH24PC3, необходимо выполнить технологическую операцию, как инструмент для разборки. Начало разборки, подготовка рабочего места, подбор инструментов, сопутствующих материалов, документации. Гладкая поверхность подходит в качестве рабочего места, уложенной бумаги или сетчатого материала. Место должно быть освещено равномерно и адекватно. Из инструментов готовят плоскогубцы, отвертки, пассатижи, аккумуляторы, тиски. В качестве документации вам понадобится разобрать схему, схему смазки и прилагаемое руководство.

Схема перфоратора Hitachi DH24PC3

Разборка перфоратора Hitachi DH24PC3 начинается с демонтажа патрона без ключа.

Разборка патрона и корпуса инструмента для ремонта

Чтобы устранить одну или несколько возникших неисправностей, следует знать, как правильно разобрать и собрать перфоратор. Главное. соблюдать алгоритм действий и технику безопасности и иметь под рукой необходимые инструменты. Если предстоит сложный процесс разборки и ремонта, то лучше фотографировать каждый этап, чтобы потом было проще собрать его обратно.

Демонтаж патрона начинают со снятия резинового пыльника. Затем плоской отверткой аккуратно поддевают стопорное кольцо и извлекают аналогичную пластиковую деталь

Следом приступают к снятию основной шайбы, на этом этапе важно не потерять маленький металлический шарик (или несколько штук в зависимости от модели), который находится под шайбой. Теперь последовательно снимают оставшиеся элементы

пружину и пластинку. Износ одной из вышеперечисленных деталей приводит к тому, что бур застревает в патроне, из-за чего нормальная работа инструмента невозможна. Следует заменить поврежденный элемент, а все остальные составляющие тщательно прочистить, смазать и установить все на место в обратном порядке.

Для снятия и разборки основного корпуса над механической частью перфоратора необходимо снять переключатель режимов работы. Ролик с датчиком устанавливают в рабочее положение «отбойный молоток» с соответствующей иконкой в виде буквы «Т». Далее нажимают на кнопку с правой стороны индикатора и аккуратно тянут его вниз до появления щелчка.

Теперь плоской отверткой поддевают переключатель и подтягивают его на себя. На некоторых видах инструмента он может быть прикручен к корпусу шурупами, которые просто откручивают.

Дополнительные рекомендации по использованию инструмента: подготовка к эксплуатации

Первое, на что следует обратить внимание перед началом эксплуатации инструмента, – это источник электропитания. Он должен соответствовать требованиям, которые указываются на типовой табличке инструмента

Важно убедиться ещё и в том, что переключатель находится в выключенном положении. Если вставить штепсель в розетку, а переключатель будет находиться в положении «Вкл.», то инструмент начнёт работать, что может стать причиной травмы

Если рабочая площадка находится далеко от источника электропитания, то можно воспользоваться удлинителем. Он должен обладать требуемой площадью поперечного сечения. При необходимости установки сверла следует убедиться в том, что выключатель переведён в выключенное положение. Дополнительно следует отсоединить вилку от сетевой розетки.

Если перед вами встала необходимость проделать большое сквозное отверстие, то следует воспользоваться полой бурильной коронкой, которая предназначена для малых нагрузок. Вместе с ней нужно использовать центровочный шток и хвостовик, которые предусмотрены в качестве дополнительных принадлежностей.

Время от времени инструмент должен подвергаться техническому обслуживанию. Оно предусматривает проверку сменного элементов. К сбоям в работе двигателя могут привести использование тупого сменного инструмента. Это снижает производительность, поэтому нужно осуществлять замену таких элементов на новые или производить заточку.

Важно убеждаться в наличии установленных винтов. Необходимо следить за тем, чтобы они были хорошо затянуты

Если один из них окажется ослабленным, его необходимо немедленно затянуть. Если пренебречь этим правилом, то работа с инструментом может грозить серьезной опасностью.

Обзор положительных особенностей

Вышеописанная модель устройства имеет множество преимуществ, среди них следует выделить:

  • регулировку глубины отверстий;
  • надежный хват;
  • высокую производительность;
  • реверс;
  • плавную регулировку скорости;
  • систему нормализации внутреннего давления.

Перфоратор «Хитачи» DH24PC3 обеспечивает оператору возможность регулировки глубины отверстий. За это отвечает ограничитель, с помощью которого можно просверлить аккуратное отверстие нужной глубины. Нельзя не отметить и надежный хват. Этому способствует рукоятка с прорезиненными вставками. На конце имеется упор. Производитель предусмотрел снижение уровня вибрации. Эти факторы обеспечивают удобную работу и исключают соскальзывание руки.

Симптомы и причины

Поиск следует начинать с внимательного осмотра «внутренностей». Часто поломки типичны и легко устраняются.

Перфоратор не реагирует на нажатие кнопки

Самой простой причиной могут быть отгоревшие или выпавшие из клемм провода.

Если с проводами внутри перфоратора все в порядке, необходимо прозвонить сетевой кабель. Иногда жилы переламываются возле рукоятки. Поврежденный участок отрезают и подключают кабель заново.

Следующая возможная причина неисправности – износ щеток двигателя. При необходимости их следует заменить.

В случае если провода и щетки в порядке, остается проверить кнопку. Частой причиной неисправности может быть засорение пылью от бурения бетона или кирпича. Решает проблему разборка и чистка. Кнопка может иметь выработку на контактах и корпусе. В этом случае ее лучше заменить на новую.

При установке важно не перепутать провода. На оригинальной кнопке имеется наклейка со схемой и маркировкой клемм.

Отсутствует плавный пуск и регулировка оборотов

В перфораторе Hitachi DH 24PC3 контроль оборотов зависит от степени нажатия на кнопку, а для обеспечения плавного пуска двигателя в ее корпусе установлен тиристор. Нарушение работы может быть вызвано засорением, деформацией контактов или выходом из строя тиристора. В большинстве случаев кнопку приходится менять.

Искрят щетки

Такие симптомы могут проявляться в трех случаях:

  1. Щетки плохо прижаты к коллектору ротора. Обычно это результат выработки, и проблема решается заменой на новые.
  2. Двигатель начинает искрить в случае попадания пыли и мелких частиц в гнезда щеток и на контакты коллектора. Помогает чистка.
  3. Межвитковое замыкание в обмотках статора или ротора. Потребляемый двигателем ток возрастает и вызывает искрение. Если искрит щетка с одной стороны, это говорит о пробое в одной из обмоток статора. «Фейерверк» с обеих сторон – частый признак сгоревшего ротора. Ремонт сводится к замене двигателя полностью или отдельных его частей.

PC3 щетки установлены в пластмассовые бункеры (держатели)

Если при эксплуатации перфоратора были перегревы, извлекать бункеры следует максимально осторожно. Пластик становится хрупким и часто прилипает к корпусу.

С механикой немного сложнее. Для удобства корпус редуктора и детали следует очистить от смазки. Это облегчит поиск повреждений и избавит от лишней грязи.

Посторонний шум

Симптомы, появляющиеся при износе механической части. Выявить неисправность можно после вскрытия и внимательного осмотра всех деталей. Иногда ремонт ограничивается заменой подшипников. В некоторых случаях требуется замена ствола в сборе с шестерней. Каждый случай индивидуален, всё зависит от интенсивности и срока пользования инструментом.

Реже шум означает, что пора менять смазку. Желательно заказать фирменную, но можно подобрать смазочный материал с аналогичными свойствами от другого производителя.

«Плюет» смазкой

Со временем инструмент начинает «плеваться маслом» через патрон. Особенно сильно это проявляется при нагреве в процессе работы на больших оборотах. Утечка происходит из-за износа сальника на стволе под патроном и (или) сальника на бойке.

Перфоратор не долбит

Со временем перфоратор начинает «плохо бить». Ослабление удара происходит из-за износа компрессионного кольца на поршне. Причина может находиться в смазке в виде пыли и грязи. После замены сила удара возвращается.

Причиной полного отсутствия удара может быть деформация бойка. Со стороны патрона боек расплескивается и просто застревает в стволе. Для устранения неисправности необходимо снять фаску на наждаке, вернув детали прежнюю форму.

Найти причину поломки и устранить ее – полдела. Гораздо сложнее все правильно собрать. Иногда получается с десятой попытки, но это не главное.

Самостоятельно отремонтировать перфоратор Hitachi, не прибегая к услугам сервиса, не такая уж и сложная задача.

Ремонт пьяного подшипника и муфты сцепления или их замена

Выход пьяного подшипника из строя происходит при разрушении обоймы встроенного подшипника. Такая неисправность устраняется только полной заменой пьяного подшипника. В перфораторе Hitachi DH24PC3 установлен подшипник артикул 324533. Российского аналога данному подшипнику нет, но выпускаются подшипники китайского производства, неплохие по качеству.

Схема промежуточного вала

Для замены подшипника качения необходимо извлечь промежуточный вал из внутреннего корпуса перфоратора.

Демонтаж пьяного подшипника производится совместно с муфтой сцепления. Разрушенный пьяный подшипник поз.53 восстановлению не подлежит, а вот муфту сцепления поз.52 при незначительном износе шлицов зацепления восстановить можно.

Особенности выбора

Важно принять во внимание еще и функционал. Необходимо учитывать количество режимов в конструкции, а также тип рабочего патрона. Описываемое оборудование классифицируется по весу

Модели могут быть:

Описываемое оборудование классифицируется по весу. Модели могут быть:

  • легкими;
  • средними;
  • тяжелыми.

Вес первых не превышает 4 кг, тогда как их мощность составляет 700 Вт или меньше. Средние по весу модели имеют мощность до 1500 Вт. Они могут оснащаться SDS-max и SDS-plus. Их масса достигает 8 кг. Тяжёлые перфораторы обладают более высокой мощностью, а дополняются исключительно патроном SDS-max, диаметр которого может достигать 60 мм.

Посетив магазин, вы можете столкнуться со сложностью выбора. Для того чтобы определиться с моделью, вам следует рассмотреть хотя бы одну из них. В качестве отличного примера выступает перфоратор «Хитачи» DH24PC3, о котором и пойдет речь ниже.

Ремонт перфоратора Хитачи dh24pc3 своими руками и видео

Видео: Замена ствола на перфораторе Hitachi DH24PC3 Видео: Перфоратор трещит и не крутит как исправить? Не забываем читать описание к ролику!

Видео: Ремонт перфоратора Hitachi DH 24PC3 замена ствола

Видео: Как поставить переключатель режимов на перфораторе Hitachi DH24PC3

На первый взгляд ремонт перфоратора Hitachi DH24 своими руками может показаться сложной, но ознакомившийся со схемой перфоратора и инструкцией по разборке перфоратора Hitachi DH24PC3.Перфоратор Hitachi DH24PC3 представляет собой достаточно простую конструкцию, не требующую специальных знаний для выполнения ремонта, потребуется только соответствующий инструмент. Единственное требование, выполнять разборку и сборку перфоратора в определенной последовательности.

Конструктивно перфоратор Hitachi выполнен по блочной схеме. В состав инструмента входит механический блок, блок статора и блок цепей управления.

Неисправности, при которых перфоратор долбит, но не сверлит

Долбление перфоратора Hitachi DH24PC3 происходит за счет передачи возвратно-поступательного движения от промежуточного вала через подшипник качения на цилиндр, перемещающийся в стволе ударного механизма. В цилиндре перфоратора устанавливается два бойка. Вот перемещение бойка и производит передачу ударного импульса на стол, в быстрозажимном патроне которого, вставлен рабочий инструмент, например, бур.

Процесс сверления в перфораторах Hitachi DH24 обеспечивается за счет передачи вращательного момента от ротора, через промежуточный вал к стволу ударного механизма. На конце ствола закреплен быстрозажимной патрон, в который и устанавливается рабочий инструмент.

Косозубая шестерня ротора поз.62 передает вращательный момент на косозубую шестерню большего диаметра поз.54, закрепленную на промежуточном валу поз.51. Вращающийся промежуточный вал передает своей малой прямозубой шестерней вращательный момент на большую прямозубую шестерню поз.25, закрепленную на стволе ударного механизма.

Малая прямозубая шестерня поз.49 промежуточного вала

Сверление в перфораторе Hitachi DH24 происходит за счет вращения быстрозажимного патрона, в котором закреплено сверло или бур.

К неисправностям такого рода приводит:

  1. — проворачивание шестерни поз.49 на промежуточном валу поз.52;
  1. — проворачивание шестерни поз.25 на валу ствола поз.24.

Осмотр шестерни на промежуточном валу

Шестерня поз.49 может проворачиваться на промежуточном валу поз.52 по причине ослабления силы прижима пружины поз.50 и неправильной работы переключателя режимов поз.48.

Данная неисправность Перфоратора Хитачи устраняется восстановлением шлицов на шестерне 5 и валу.

Восстановить шлицы при незначительном износе можно при помощи исправления формы зуба шлица. Для этого надо при помощи круглого надфиля, зажатого в патрон дрели, исправить контуры зуба.

Восстановить работу переключателя режимов 4 можно только полной его заменой.

Ремонт шестерни вала ствола ударного механизма

Шестерня поз.25 устанавливается на вал стола и крепится там при помощи пружины поз.26, фиксируется стопорным кольцом поз.28 и шайбой стальной М30 поз.27.

При ослаблении силы пружины поз.26 шестерня выскакивает из зацепления и проворачивается.

Устраняется неисправность такого рода заменой пружины и исправлением формы зубьев зацепления.

Ремонт японского перфоратора Hitachi

В общем и целом, ремонт такого инструмента зачастую сводится к замене переключателя перфоратора на такой же или аналогичный.

В последнем случае приходится конкретно разбираться в схеме подключения и подбирать, учитывая посадочное место и пропускаемую мощность.

Как поставить переключатель режимов на перфораторе Hitachi DH24PC3

Могу сказать сразу – мне повезло и я нашел точно такой же переключатель в своем городе за 800 руб.

Предлагали переключатель от Интерскола, но рычаг реверса на нем был сделали по-другому и сама кнопка шире. Привожу несколько ракурсов переключателя для тех, у кого такой же перфоратор.

В итоге, я просто взял новую кнопку и перекинул на нее все провода в той же последовательности, как и на старом. Хотя в интернете есть немножко схем на этот счет.

Вот схема подключения самой простой кнопки дрели или перфоратора БУЭ-1.

А вот схема более сложной кнопки дрели или перфоратора с переключателем реверса.

Примерно такая же кнопка стоит в инструментах Interskol, Makita, Hitachi и других.

Хочу добавить важную особенность при замене кнопки – внутри нее установлены контакты с защелкой – провод как бы закусывает, так что не тяните за провод что есть силы.

Рядом с отверстием для провода есть маленькое отверстие для его освобождения. Если засунуть туда иголку поглубже, то провод освободится и выйдет легко.

В итоге быстро меняем кнопку нашего перфоратора и идем дальше радовать соседей.

Замена ствола на перфораторе Hitachi DH24PC3

Хочу напомнить, что еще одной довольно частой неисправностью является переламывание провода питания в районе его ввода в корпус инструмента.

Чтобы решить эту проблему, просто обрезаете кусок провода с надломом и подключаете оставшийся провод заново к кнопке. Продуваете, вычищаете все от пыли и скручиваете назад покрепче.

На этом ремонт японского перфоратора Hitachi DH 24PC3 успешно произведен. СКСники рады, стены просверлены, соседи молятся, что все закончилось.

Ремонт перфораторов HITACHI в Москве

Ремонт перфораторов HITACHI в Москве на карте: адреса и телефоны.

ДЕМАЛ-СЕРВИС в Москве в Перово

Москва, 1-я Владимирская д. 34, корпус 3, вывеска Сервисный центр.посмотреть на карте

+7

Круглосуточно: +7 (916) 3857100

Ремонт инструмента и строительной техники: перфораторов, электроинструмента, дрелей, электролобзиков, шлифмашин, бензоинструмента, генераторов и электростанций, компрессоров

Платный ремонт HITACHI

Доставка техники в/из сервисного центраВыездной ремонт на дому или в офисе

Москва, Проспект Буденного, 53, стр.2, павильон В-25посмотреть на карте

8,

Круглосуточно

Ремонт перфораторов, электроинструмента, дрелей, электролобзиков, шлифмашин, бензоинструмента, генераторов и электростанций, сварочных аппаратов, компрессоров, электродвигателей, пневмоинструмента, лазерных уровней

Платный ремонт HITACHI

Доставка техники в/из сервисного центра

Шоссе Энтузиастов (МЦК)

Соколиная Гора (МЦК)

Шоссе Энтузиастов

Сервисный центр выполнит быстрый и качественный ремонт цифровой и бытовой техники. А так же ремонт электроинструмента. Наша мастерская работает более 10 лет. Мы занимаемся ремонтом техники всех … Сервисный центр Серви Servy

Москва, 3-й Нижнелихоборский проезд, д.1 стр.1посмотреть на карте

Телефон

Ремонт инструмента и строительной техники: перфораторов, электроинструмента, дрелей, электролобзиков, шлифмашин, бензоинструмента, генераторов и электростанций, сварочных аппаратов, компрессоров, электродвигателей, пневмоинструмента

Платный ремонт HITACHI

Окружная (МЦК)

Лихоборы (МЦК)

Сервисный центр Servy (Серви) servy.ru осуществляет профессиональный постгарантийный РЕМОНТ и ОБСЛУЖИВАНИЕ бензоинструмента, электроинструмента, бытовой и профессиональной садовой техники, уборочной т … Компания Бест сервис.ру осуществляет ремонт и обслуживание бензиновой и дизельной техники, ремонт бензопил, газонокосилок, снегоуборщиков, минитракторов, генераторов, бензотриммеров, нарезчики швов, в … Сервисный центр ЭлектроРемКомплект

Москва, ул. Лазо д. 8посмотреть на карте

Телефон,, +7 (915) 427 07 87

Ремонт инструмента и строительной техники: перфораторов, электроинструмента, дрелей, электролобзиков, шлифмашин, бензоинструмента, генераторов и электростанций, электродвигателей, пневмоинструмента

Платный ремонт HITACHI

На сегодняшний день мы готовы предложить Вам весь комплекс услуг: по ремонту и обслуживанию электроинструмента и бензоинструмента, садовой техники, более 100 ведущих торговых марок отечественно …

Москва, ул. Стандартная, 19, кор. 2посмотреть на карте

Ремонт инструмента и строительной техники: перфораторов, электроинструмента, дрелей, электролобзиков, шлифмашин, бензоинструмента, генераторов и электростанций, сварочных аппаратов

Авторизованный сервисный центр HITACHI

Наш сервисный центр предлагает своим клиентам услуги по диагностике, гарантийному и послегарантийному ремонту электроинструмента и бензоинструмента Makita, Hitachi, Интерскол, а также профилактическом …

Стоимость ремонта перфораторов в сервисных центрах

Для установки или настройки приобретенной техники Вы можете воспользоваться услугами специалистов уполномоченных организаций (авторизованного сервисного центра), которые проведут все необходимые работы для дальнейшей эксплуатации перфоратора. Адреса всех сервисных центров на карте г. Москва приведены в начале страницы. Если по указанному адресу сервисный центр отсутствует или находится по другому адресу, пожалуйста, сообщите нам об этом.

goja.ru

Повседневный уход и хранение

Чтобы инструмент исправно служил мастеру долгие годы, при эксплуатации рекомендуется:

запускать прибор «в холостую» до начала работы

Если перфоратор подает признаки поломки – работу прекращают и начинают диагностику.
Завершив работу, позаботьтесь о чистоте перфоратора – важно помнить электроприборы «не любят» воду, чистку проводят пылесосом и ветошью.
Если перфоратор работает на морозе или перенесен в помещение с улицы, не запускайте его сразу. Дайте узлам «прогреться», а смазке оттаять.
Переносить перфоратор в специальном коробе или чемоданчике (обычно идет в комплекте), чтобы избежать попадания пыли и строительного мусора.

Таким образом, если соблюдать объективные меры предосторожности и правила эксплуатации перфоратора, он прослужит долго и без поломок. Если же неприятность все же случилось – предложенные советы мастеров помогут определить суть проблемы и своевременно устранить поломку

Как правильно смазывать редуктор

Определившись с выбором бренда, приступаем к регламентным работам. Жидкие масла сливаются из редуктора по аналогии с автомобилем. Если отработка выглядит слишком грязной, и насыщена абразивными вкраплениями, следует промыть редуктор специальным составом.

Также можно разобрать корпус и произвести тщательную очистку. Затем производится аккуратная сборка (при необходимости с заменой прокладок), и заливка нового состава через штатные отверстия.

Пошаговая видео инструкция по смазыванию редуктора перфоратора

Количество масла указано в документации. При ее отсутствии вы можете измерить объем слитой отработки. Правда при этом следует учитывать естественные потери.

С консистентными составами несколько проще

Редуктор однозначно разбирается, можно извлечь компоненты (осторожно, не потеряйте пружинки и стопорные кольца)

Затем производится тщательная очистка и промывка металлических деталей и корпуса редуктора. Обычно используется керосин (агрессивные моющие составы могут повредить уплотнительные втулки и прокладки).

На собранный редуктор (без крышки) наносится смазка. Она должна полностью покрывать все шестерни и движущиеся детали механизма. Толщина слоя не более 5 мм, внутренние полости заполняются полностью.

Однако не следует работать по принципу: «кашу маслом не испортишь». Лишняя смазка затруднит работу механизма и обязательно вылезет наружу, попутно повредив прокладку или сальник.

На иллюстрации показано, как не следует смазывать редуктор.


Так смазывать редуктор нельзя!

Периодичность замен зависит не от календарных дней, а от количества моточасов. Данные об этом есть в документации к инструменту. При этом следует помнить о том, что «универсалы» типа Литола служат меньше.

Неисправности электрической части

При появлении неисправностей в электрической части перфоратора инструмент перестает работать полностью.

Неисправности, при которых перфоратор не сверлит и не долбит

К причинам, по которым перфоратор перестает работать, относятся:

  • разрушение зубьев малой косозубой шестерни ротора;
  • выход из строя ротора;
  • короткое замыкание или обрыв в цепях статора;
  • обрыв или короткое замыкание в цепях управления.

Ремонт ротора

При незначительном износе косозубой шестерни неисправность устраняется восстановлением формы зуба, если это возможно. В противном случае, редуктор следует заменить полностью.

При коротком замыкании или обрыве обмоток ротора, выходе из строя ламелей коллектора, редуктор можно отремонтировать своими руками или заменить на новый. Новый стоит достаточно дорого. А сделать ротор своими руками не каждому под силу. Выбор остается за вами. Подробно о том, как ремонтировать ротор своими руками, можете почитать в наших статьях.

Ремонт статора

Ремонт статора производится в случае обнаружения в нем короткого замыкания или обрыва. Отремонтировать статор не сложно, если знать количество витков, сечение провода и его марку.

Если у вас сгорел статор, или в нем обнаружили обрыв, то при его разборке произведите подсчет количества витков и замерьте сечение микрометром

Обратите внимание на процент заполнения обмоткой пазов статора. При незначительном проценте заполнения можно увеличить диаметр обмоточного провода

Осмотр электрической части управления

Из неисправностей в цепях управления чаще всего проявляются в обрыве провода питания в месте входа в инструмент и выход из строя кнопки запуска.

Схема цепей управления перфоратора Hitachi DH24PC3

В инструменте используется комбинированный выключатель, позволяющий запускать перфоратор и регулировать частоту оборотов. В перфораторе применяется выключатель кнопочный 220 В (OLD 331454/324536).

Угольные щетки перфоратора Hitachi DH23PC3

Угольные щетки поз.74, 77 фиксируются в специальных держателях поз.75. Причиной короткого замыкания цепей управления может быть дроссель поз.69 и диодный контакт поз.72

Важно следить за размером щетки и вовремя их заменить

В статье приведены основные виды неисправностей в перфораторах Hitachi DH24PC3. Если вы сталкивались с другими неисправностями или знаете как их исправить, напишите нам.

Рабочие режимы

Как и большинство аналогичных продуктов, HITACHI DH24PC3 имеет три рабочих режима:

  1. Сверление.
  2. Сверление с ударом.
  3. Долбление.

В принципе, этого вполне достаточно для проведения всех видов ремонтных работ, включая проведение инженерных коммуникаций и демонтаж старых отделочных покрытий.

Стоит отметить, что при работе с различными видами строительных материалов, существуют максимально допустимые диаметры отверстий. Например:

  • Дерево – 32 мм.
  • Бетон и кирпич – 24 мм.
  • Металл – 13 мм.

Данные параметры заявлены производителем, поэтому превышать рекомендуемые значения не стоит. Превышение допустимой нагрузки на ударный механизм может привести к выходу из строя щёток двигателя. Случай не гарантийный, поэтому стоимость ремонта полностью ложится на плечи потребителя.

Замена основных узлов

Если во время диагностики мастер определит, что один из основных узлов пришел в негодность, он заменит его, чтобы избежать повреждений остальных деталей прибора.

Подшипники

Чтобы извлечь поврежденный подшипник, мастер открепляет стопорное кольцо (если оно удерживает деталь), с помощью специализированного съемника. Вращательное движение по резьбе «выкручивает» старый подшипник с вала. Новая деталь набивается на вал деревянным или резиновым «мягким» молотком, после чего смазывается.

Кнопка пуска

Первое, что следует сделать после того, как прибор обесточен – отделить кнопку от проводков силового блока. Провода затем разделяют и зачищают. Новая кнопка покупается в магазине электроприборов.

Щетки

Если в конструкции предусмотрены специальные пазы, которые позволяют извлечь щетки, не раскручивая сам двигатель. В этом случае мастер откручивает прижимные пружины и фиксирующие винты и отключает контактные провода. После этого вытягивает старые щетки. Перед установкой новых щеток канальные пазы рекомендуют прочистить со спиртом и высушить ветошью.

Патрон

Ремонт, прочистка и смазка узлов патрона легко производится в условиях домашней мастерской. Однако в том случае, если одна или несколько деталей износились до опасного предела, патрон снимают, как это описано выше, и заменяют непригодные детали.

Вывод

В принципе, HITACHI DH24PC3 не смотря на свой возраст, остаётся вполне конкурентоспособным перфоратором. В плане удобства эксплуатации и мощности, модель практически не имеет нареканий и заслуживает высшего бала. Кроме того, изделие продолжает стабильно работать при продолжительном сроке использования, в очередной раз, подтверждая качество японских инструментов.

Однако положительную картину немного портят отрицательные отзывы. Если прислушаться к мнению потребителей, то после истечения срока гарантии, изделие лучше не ремонтировать: покупка нового перфоратора обойдётся дешевле. Заметим, что при соблюдении правил обслуживания и эксплуатации, ремонт может не потребоваться долгое время.

Подведём итог. HITACHI DH24PC3 является довольно мощным и надёжным инструментом, предназначенным для бытового применения. Поэтому модель удостаивается оценки в 8 балов из 10 возможных.

Вывод

В принципе, HITACHI DH24PC3 не смотря на свой возраст, остаётся вполне конкурентоспособным перфоратором. В плане удобства эксплуатации и мощности, модель практически не имеет нареканий и заслуживает высшего бала. Кроме того, изделие продолжает стабильно работать при продолжительном сроке использования, в очередной раз, подтверждая качество японских инструментов.

Однако положительную картину немного портят отрицательные отзывы. Если прислушаться к мнению потребителей, то после истечения срока гарантии, изделие лучше не ремонтировать: покупка нового перфоратора обойдётся дешевле. Заметим, что при соблюдении правил обслуживания и эксплуатации, ремонт может не потребоваться долгое время.

Подведём итог. HITACHI DH24PC3 является довольно мощным и надёжным инструментом, предназначенным для бытового применения. Поэтому модель удостаивается оценки в 8 балов из 10 возможных.
