Установка датчиков: температуры, терморегулятора
Терморегулятор — устройство для контроля за обогревом помещения и для регулировки температурного уровня. Прибор бывает механическим и электронным.
Как подключить тёплый пол к терморегулятору
Watch this video on YouTube
Если регулятор устанавливается на стене, то провода от него прикрываются коробом из пластика. При внутреннем монтаже проделывается углубление, в которое помещается коробочка, и пробиваются штробы для проводов.
Размещается он на стене 1 — 1,5 метров от пола, желательно возле розеток, а также вдали от окон.
Температурный датчик — основной элемент отопительной системы. Он небольшого размера, от него тянутся два провода, которые подсоединяются к регулятору.
От того, насколько правдивы показатели датчика температуры, зависит работа устройства. Поэтому к выбору места для его установки надо относиться серьёзно.
Его следует размещать с отступом от стены не меньше чем 60 см, а лучше 1 метр, посредине плёнки или между петлями кабеля. В случаи с кабельным полом, который заливается стяжкой, термодатчик помещается в гофрошланг, он защитит его от раствора и упростит процесс его замены.
Данный прибор очень уязвим, часто ломает. Но стоит он не дорого, поэтому расходы не существенные.
Составление схемы укладки под ламинат – как укладывать правильно
Первый шаг на пути к обустройству системы пленочного теплого пола – это составление подробной схемы размещения нагревательных элементов, управляющих узлов и подключения их к источнику тока. Данная работа должна быть произведена еще до покупки комплектующих.
Для составления схемы важно учесть такие принципы:
По инструкции пленочный теплый пол под ламинат не должен покрывать всю поверхность целиком. Участки, где будет размещена тяжелая мебель, оставляют свободными
Это важно, поскольку в закрытом пространстве теплообмен поверхности ламината с окружающим воздухом будет нарушен. В результате, мебель и даже ламинат начнут портиться из-за перегрева, а нагревательные элементы пленочного теплого пола будут потреблять лишнее количество энергии и быстро выйдут из строя.
По аналогичным причинам инфракрасную пленку стоит размещать с отступом от стен и стационарных отопительных приборов, например труб или радиаторов
Согласно нормам данное расстояние должно составлять не менее 25-30 см.
Раскатывать пленочные теплые полы следует вдоль длинной стены, чтобы снизить до минимума число соединений.
Ни в коем случае нельзя разрезать инфракрасные пленочные теплые полы в местах, где нет специальной графической разметки – это приведет к порче материала.
Если настил нагревательных элементов инфракрасной пленки необходимо выполнить в несколько рядов, между ними обязательно нужно ставить расстояние в 5 см. Ни в коем случае нельзя выполнять укладку такой пленки внахлест.
Как правило, комфортные условия в помещении можно создать, если покрыть инфракрасными пленочными полами около 60-70 % площади покрытия. В детских комнатах или зонах отдыха взрослых можно дополнительно настелить теплые полы.
Очень важным аспектом при подключении теплого пола под ламинат является прокладка кабеля. Заранее стоит определиться с локализацией блока управления, то есть терморегулятора. Этот узел нужно устанавливать не ниже 50 см от поверхности пола. Кроме того, на расположение терморегулятора влияет удобство выполнения проводки питающего кабеля 220 В, а также подключение проводов от нагревательных элементов.
Совокупная мощность инфракрасных теплых полов в доме может достигать высоких показателей. Следовательно, перед тем, как подключить теплый пол под ламинат, стоит провести для него отдельную линию питания с кабелем нужного сечения и автоматом. Оптимальным считается вариант, когда в схеме присутствует устройство УЗО, обеспечивающее безопасность. Не рекомендуется подключать теплый пол к стационарным бытовым розеткам.
Доступные в продаже терморегуляторы обычно подходят для монтажа в стандартное гнездо для розетки, установленное в стене. Чтобы подвести к нему кабель, в стене до уровня пола придется пробить штробы с параметрами 20×20 мм, в которые будет помещена гофротруба сечением 16 мм. По ней и будет проходить скрытый провод. Как вариант, под кабель можно закрепить на стене кабель-канал, то есть декоративный короб.
Обратите внимание, что электропровода на поверхности пола не должны пересекаться. При этом можно выбрать разные схемы подключения инфракрасного пленочного теплого пола, исходя из конкретных условий
Наиболее часто предпочитают подключать питающие кабели с одной стороны нагревательных элементов.
В некоторых случаях схему электропроводки придется усложнить
Если нужно подключить фазный и нулевой провод с противоположных сторон пленочного пола, стоит соблюдать особую осторожность. Ни в коем случае нельзя подключать на одну медную шину сразу два контакта – иначе, короткого замыкания не избежать.
Грамотно составленная схема укладки пленочного теплого пола позволит определить необходимое количество комплектующих, чтобы можно было начать работу.
Укладка инфракрасного теплого пола
При выборе системы ИК-обогрева и ее монтаже необходимо учитывать некоторые нюансы, а в первую очередь следует определиться, что нужно для установки теплого пола под ламинат.
Материалы, которые понадобятся для монтажа инфракрасного пола под ламинат:
Пленочный теплый пол в комплекте.
Теплоотражающий материал
При его выборе следует обратить внимание на то, что он не должен проводить электрический ток.
Термодатчик и терморегулятор.
Монтажный комплект.
Монтажный скотч.
Провода.. Монтаж теплого пола не требует наличия специальных инструментов
Для этого достаточно иметь паяльник, плоскогубцы и тестер
Монтаж теплого пола не требует наличия специальных инструментов. Для этого достаточно иметь паяльник, плоскогубцы и тестер.
Этапы укладки инфракрасного теплого пола
Прежде, чем приступить к укладке системы инфракрасного пола, основание выравнивается таким образом, чтобы на нем не осталось выступов и углублений более 3 мм. После этого вся поверхность тщательно очищается от загрязнений. Далее готовится материал для теплоизоляции. Именно от него зависит экономичность системы и эффективность работы теплого пола.
Теплоотражающие материалы делятся на:
- Пробковые.
- Отражающие.
- Фольгированные.
При выборе теплоизоляции лучше всего отдать предпочтение тем материалам, которые не проводят электричество. Это будет дополнительной гарантией безопасности инфракрасного теплого пола.
Теплоотражающий материал тщательно вымеряется и нарезается, после чего проводится укладка металлической частью вверх по всей площади помещения, а части теплоизоляции соединяются монтажным скотчем.
Устанавливается термодатчик, который размещается непосредственно на поверхности теплоотражающего материала. Для этого в теплоизоляции делается небольшое углубление, которое нужно для того, чтобы в дальнейшем датчик не мешал укладке подложки и ламината.
Готовится заземление. Для этого по всей длине пола наклеивается фольгированный скотч. После монтажа его нужно будет соединить с основной шиной заземления, которая имеется в любом здании.
Выполняется монтаж пленки инфракрасного теплого пола. При этом укладка по всей поверхности совсем необязательна. Не рекомендуется укладывать пленку в тех местах, где планируется размещение тяжелой мебели. При этом отступ от стен должен быть не менее 100-150 мм. Категорически запрещено укладывать ИК-пленку внахлест. Лучше всего размешать ее по максимальной длине – это позволит сократить до минимума количество соединений и проводов. Все сегменты пленки прикрепляются к теплоотражающей поверхности монтажным скотчем.
Выполняется подключение проводов. Наиболее распространенный способ – это использование клемм, которые после соединения обжимаются плоскогубцами. Еще один вариант – использование люверсов, которые отличаются меньшей толщиной, большей надежностью и безопасностью. Все места соединений изолируются битумным скотчем, который нужно клеить и снизу, и сверху. Полосы необходимо соединять параллельно. При последовательном соединении при выходе из строя одной из полос перестанет работать вся система.
Зная размеры помещения, можно воспользоваться услугой по подготовке полос инфракрасного пола непосредственно в магазине. Это существенно сократит время монтажа системы, а также увеличит ее надежность.
Инфракрасный теплый пол подключается к сети электропитания через терморегулятор. При этом нужно учитывать, что мощность терморегулятора следует подбирать в зависимости от площади теплого пола. Как правило, терморегулятор устанавливается на стене в удобном и доступном месте.
Для защиты инфракрасного теплого пола поверх него укладывается защитная полиэтиленовая пленка толщиной не менее 80 мкм или другая подложка под ламинат, предназначенный для этого. Далее укладывается ламинат.
Можно ли устанавливать инфракрасный тёплый пол под ламинат?
Теплоемкость ламината выше, чем плитки, а его теплопроводность по сравнению с этим же материалом ниже. Ламинированные полы не любят высоких температур, а потому не должны нагреваться чрезмерно. Если под ламинат установить водяную или электрическую систему подогрева, то придется обеспечивать постоянное повышение температуры нагревателя, что скажется негативно и на самом материале, и на размере коммунальных платежей.
Ламинат не любит резких перепадов температур, которых не избежать при установке любой другой системы подогрева. В случае негативного температурного воздействия имеется риск появления в материале щелей, трещин, пол может начать скрипеть. Ни водяной, ни электрический пол не обеспечат оптимального подогрева поверхности по уровню подогрева и равномерности.
Укладка ламината поверх инфракрасного теплого пола
Благодаря небольшой толщине, ламели прогреваются оперативно, ведь ИК лучи довольно быстро будут распространяться по всему материалу. Также, если полы сделаны правильно, излучение не будет уходить в сторону чернового основания, на котором лежит пленка, а значит, утечки тепла не будет. Таким образом, ИК полы – самый оптимальный вариант для подогрева полов из ламината.
ИК обогрев пола
Технология укладки ИК пола под ламинат
Инструкция по монтажу инфракрасного теплого пола содержит несколько основных пунктов, которые необходимо рассмотреть подробно. Такими пунктами являются:
- Составление чертежа и схемы укладки;
- Подготовка основания;
- Укладка инфракрасного теплого пола под ламинат – монтаж элементов;
- Подключение и пробный пуск системы;
- Укладка ламината.
Чертеж и схема укладки
Перед проведением работ необходимо составить схему, по которой будет производиться укладка пленок. Можно выполнить ее в виде чертежа, на котором необходимо обозначить, где будут располагаться датчики и регулятор температуры. Раскрой пленок также осуществляется по заранее подготовленной схеме.
Один из вариантов реализации схемы укладки
Подготовка основания пола
Поскольку речь идет об основании под укладку ламината, то оно должно быть подготовлено в соответствии с требованиями, которые необходимы для настила данного напольного покрытия. Бетонное основание должно быть при необходимости отремонтировано и обработано специальными составами. Также надо выполнить следующие работы перед тем, как укладывать пленки ИК пола:
- Удалить мусор и пыль;
- Произвести настил термоотражающего фольгированного материала (толщиной 2-3 мм). Фольгированная сторона материала при этом должна быть снаружи;
- Полосы материала закрепить на двусторонний скотч и соединить между собой специальной клеевой лентой;
- В материале сделать вырезы для датчиков и регулятора, в местах, обозначенных на схеме.
Памятка об использовании фольгированной теплооотражающей подложки
Монтаж пленочного пола своими руками подразумевает определенный порядок работ. Для того чтобы добиться нужного результата необходимо следовать плану действий:
- Произвести раскрой пленочных элементов, в соответствии со схемой. Следует учитывать, что нельзя допускать разрезов токопроводящих частей;
- Пленка укладывается вверх лицевой стороной, медный проводник при этом располагается внизу. Расстояние между пленками не должно превышать 10 см;
- Те места, где проходил разрез пленки по контактным соединениям, необходимо заклеить герметизирущей лентой, которая входит в комплект;
- Зафиксировать пленки при помощи скотча к отражающему материалу и между собой;
- Клемму-клипсу установить в специальный разрез одной половиной, а вторая при этом будет располагаться ниже элемента пленки. Затем обжать ее при помощи плоскогубцев и изолировать;
- Терморегулятор разместить под пленкой и закрепить при помощи битумной изоляции. При этом он должен находиться приблизительно в центре листа. Соприкасаясь рабочей частью с черной излучающей полоской;
- Клеммы и провода укладываются в подготовленные в отражающем материале углубления и закрепляются при помощи скотча.
Подключение и пробный пуск системы
После того как основные работы по укладке пленочного теплого пола своими руками завершена. Необходимо произвести подключение системы. Для этого надо выполнить порядок действий:
- Провода подвести к блоку терморегуляции;
- При необходимости использовать штатные соединители;
- Подключение лучше всего выполнять под контролем специалиста или воспользоваться инструкцией по подключению, прилагаемой к комплекту теплого пола.
Подключение к терморегулятору
После подключения и проверки правильности всех соединений можно выполнить пробный запуск системы.
Укладка ламината
После того как система была полностью подготовлена и совершен пробный запуск, можно приступать к укладке ламината.
Между ламинированным покрытием и ИК теплым полом надо настелить полиэтиленовую пленку или гидроизоляционный материал. Отрезы надо укладывать внахлест и проклеивать между собой скотчем. Это необходимо для обеспечения безопасности эксплуатации теплого пола и обеспечения защиты от повреждений и избыточной влажности.
Далее, производят укладку ламинированного покрытия своими руками, в соответствии с инструкцией к данному напольному материалу.
После изучения рекомендованной инструкции по монтажу своими руками пленочного теплого пола, можно сказать, что все работы вполне можно выполнить самостоятельно. При этом инфракрасный теплый пол под ламинат станет отличной альтернативой другим видам таких полов, и будет хорошим дополнением к отопительной системе.
Уважаемый читатель, не оставайся безучастным, поделись своим мнением о статье или расскажи о своем опыте эксплуатации описанной системы обогрева.
Материалы По Теме:
Все о кабеле для теплого пола – виды, характеристики, правила выбора и монтажа
Все об устройстве электрического теплого пола в вашем доме – от выбора системы до монтажа
Монтаж электрических теплых полов – технология укладки
Схемы подключения
Установка инфракрасной конструкции должна проводиться с непременным ее подключением к электрической системе и терморегулятору. Для этого надо пользоваться специальной инструкцией, прикладываемой к самому теплому полу, чтобы гарантировать идеальный результат работы и безопасность использования конструкции.
Существуют следующие схемы подключения пленки к электричеству:
- одностороннее — в ней подключение и соединение проводов выполняется с одной стороны. Поэтому они пересекаются друг с другом, однако эти места пересечений непременно прячутся за плинтусом, чтобы не допустить выхода из строя системы;
- двустороннее — здесь подключение выполняется с разных сторон. Сам процесс реализуется намного быстрее, а также используется небольшое количество проводов. Как правило, соединения выполняются после того, как систему подключается к электричеству.
Одностороннее и двустороннее подключение
Варианты подключения
Правила подключения
Правильная укладка проводов

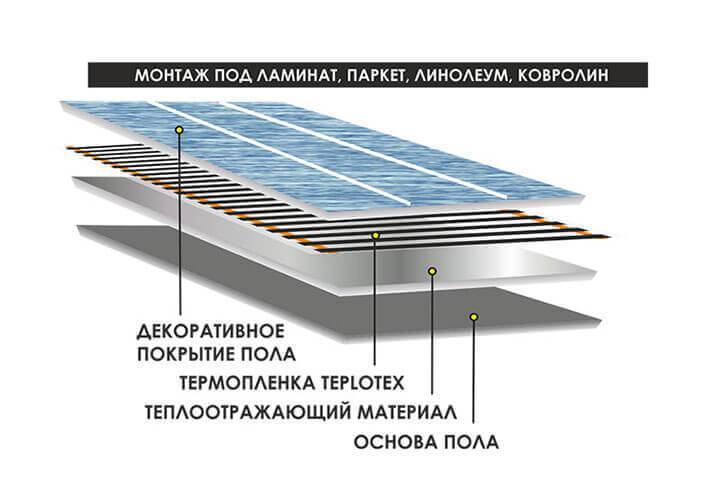

Конструкция инфракрасного теплого пола
Система ИК теплых полов построена на способности некоторых материалов при нагреве излучать тепловые волны. Это явление основано на электромагнитном излучении, при котором образуются волны длиной до 100 мкм.
Таким излучателем в ИК-пленке является карбоновое покрытие, которое разогревается при прохождении электрического тока по проводящим полосам из меди и серебра, в результате чего происходит нагрев полового покрытия и помещения.
Некоторые лучи имеют возможность проходить сквозь напольное покрытие, а поэтому размещение ИК-пленки под габаритной мебелью запрещено, так как может возникнуть перегрев системы. Производители выпускают ИК-материал с потреблением до 440 Вт/кв.м., но для устройства обогрева под ламинатные полы предельная мощность ограничивается 150 Вт/кв.м.
ИК-пленка выпускается в рулонах различной длины, ширина может варьироваться от 500 до 1000 мм. Для удобства монтажа по всей длине рулона сформированы независимые блоки с местами обрезки с шагом в 200-250 мм.
Инфракрасный теплый пол под плитку: особенности укладки
Монтаж ИК полов под плитку не так сложен, как может показаться на первый взгляд
Но тут есть несколько нюансов, которые важно обязательно учитывать. Для начала нужно побеспокоиться о материалах и инструментах, которые могут понадобиться для работы
Это могут быть теплоотражающая подложка, непосредственно сама ИК пленка в необходимом количестве, лента для изоляции проводов, кафель и клей для него, скотч, гофрированная трубка, гипсокартон, зажимы контактные, полиэтилен, провода для подключения, ножницы и т. д.
Инфракрасный пол — монтаж
Для укладки и плитки, и ИК системы подогрева нужно ровное основание. Поэтому оно должно быть очищено от мусора и осмотрено на наличие повреждений, выступов. Никакого рельефа на нем быть не должно – все трещины заделываются, а выпуклости рекомендуется сошлифовать.
Также к предварительным работам по монтажу системы ИК полов относится создание схемы укладки ИК пленки и размещения различных элементов типа терморегулятора. При этом должно учитываться и месторасположение крупногабаритной мебели, и места, где пленка монтироваться не будет
Важно помнить, что все провода, идущие от системы подогрева к терморегулятору, должны быть уложены в гофру и желобок, проштробленный в стене. Однако не всегда штробить стены есть необходимость
Иногда провода укладываются в пластиковый узкий канал, который крепится на поверхность стены.
Как резать инфракрасную нагревательную пленку
Все монтажные работы должны производиться при температуре воздуха свыше 0 градусов, а также при влажности не более 60%
Также важно обязательно всю систему заземлить
Особое внимание уделяется изоляции контактов, а также возможным местам повреждения пленки
Таблица. Виды монтажа ИК пленки.
| Вид | Описание |
|---|---|
Сухой | Применяется при монтаже на поверхности ИК пленки ламината, ковролина. Для монтажа плитки используется, но редко. Подразумевает тщательное выравнивание поверхности, укладку теплоизоляционного материала и непосредственно самой пленки, затем – монтаж защитного пленочного слоя (полиэтилена), листов гипсокартона и непосредственно самой кафельной плитки, которая закрепляется при помощи клея. В этом случае пленка не подвергается контактам с едкими веществами и прослужит долго. Но вот высота основания в этом случае получается довольно значительной, что не всегда актуально. К тому же такой способ проведения работ обойдется дороже. |
Мокрый | Используется для укладки плитки кафельной, камня и т. д. Так называемый классический метод. Работы будут стоить дешевле, чем при сухом типе монтажа, но они гораздо сложнее. В этом случае также подготавливается поверхность, затем укладывается теплоотражатель, на который монтируется ИК пленка. Далее она закрывается пленкой полиэтиленовой, армируется и заливается смесью для наливных полов. Плитка керамическая монтируется классическим методом (на клей) поверх этого слоя после его высыхания. Систему теплого пола можно запускать в работу примерно через неделю после укладки плитки. |
Можно ли делать теплый пол под ламинат
Сразу скажем, что подогрев пола из ламината делать можно, но есть ограничения. Первое — такой способ не является основным видом отопления, а лишь служит для повышения комфорта или может быть «помощником» для основного обогрева.
Такими пиктограммами обозначается совместимость ламината с подогревом
Второе ограничение — ламинат нужен специальный, который нормально переносит длительное повышение температур. Такой ламинат в маркировке имеет один из значков с изображением греющего элемента. Наиболее часто встречающиеся пиктограммы приведены на фото ниже. Укладка теплого пола под ламинат возможна, только если ваше покрытие имеет один из этих значков или нечто похожее. Стоит он дороже за счет того, что применяются термостойкие материалы и красители. Так что повышенная цена не просто так.
Водяной теплый пол
Источником тепла в таких системах является жидкий теплоноситель в виде воды или специальных составов типа антифриза. Нагрев теплоносителя производится в котлах различной конструкции, регулировка температуры осуществляется в смесительно узле на основании показаний датчиков температуры, устанавливаемых на обратном потоке жидкости. Возможен ручной или автоматический режим регулировки.
Нагрев финишного покрытия в системе водяного пола производится через посредство бетонной стяжки толщиной приблизительно 50 мм. Для укладки трубы под греющую стяжку применяются специальные пластиковые подложки с шипами, которые позволяют закреплять витки регистра на нужном расстоянии друг от друга, если применяются бесстыковые пластиковые трубы. А это мы вам настоятельно рекомендуем. Срок службы труб из металлопластика составляет 50 лет, а это уже больше, чем у стальных. Но в системах ГВС и ХВС важны не столько сами трубы, но соединения. При протечках в стяжке ремонт системы возможен только с разрушением стяжки.
Для большей прочности греющей стяжки применяется армирование дорожной сеткой с ячеей размерами 50 х 50 или 100 х 100 мм.
Внимание! Перед заливкой греющей стяжки по периметру стен нужно наклеить демпферную ленту толщиной 10 – 15 мм для компенсации температурных деформаций стяжки при нагреве. Перед началом бетонирования систему следует заполнить водой и в пробном режиме проверить ее работоспособность и отсутствие протечек
При необходимости – устранить неполадки, после чего начинать бетонирование
Перед началом бетонирования систему следует заполнить водой и в пробном режиме проверить ее работоспособность и отсутствие протечек. При необходимости – устранить неполадки, после чего начинать бетонирование.
Для предотвращения растрескивания стяжки в состав бетона нужно ввести армирующую добавку в виде фибрового волокна. Марка бетона не ниже М300. Время сушки стяжки составляет 28 дней.
Бетонирование производится по маякам с тщательным выравниванием поверхности
Особое внимание следует уделить сплошности бетонного слоя, не допуская образования воздушных пузырей
Для ускорения процесса строительства можно применить способ укладки полусухой стяжки, полная готовность для продолжения работ при этом сокращается до 7 дней. Но для выполнения этой работы следует воспользоваться услугами наемных специалистов.
Подготавливая поверхность под настилку ламината, необходимо произвести тщательную затирку для выравнивания поверхности.
Регулировка режима нагрева производится через смесительный узел. При этом нужно учитывать, что установка режима на постоянные показатели производится только для основного отопительного оборудования в зависимости от погодных условий.
Для контуров теплого пола устанавливается автоматическая регулировка с контролем температуры обратки. При этом руководствуются реальной температурой поверхности пола на основании показания датчиков, установленных в каждом помещении.
Система радиаторного отопления работает на самотечном принципе и может быть выполнена в едином контуре для всего здания.
Нужно учитывать, что обе схемы обогрева жилища взаимосвязаны, поэтому при сезонном запуске следует начинать с минимальных режимов, постепенно выводя на комфортный температурный уровень. Такая работа может занять до 10 – 15 дней.
Для обеспечения непрерывного обогрева жилища применяют установку нескольких котлов, соединяемых последовательно через байпасы, работающих на разных типах топлива:
- электрические;
- газовые;
- индукционные;
- твердотопливные.
Для надежного отопления устанавливают минимум два котла.
Какой выбрать теплый пол для своего жилища решать его хозяину, и мы надеемся, что приведенная информация будет полезна
Обратите внимание, что электрический теплый пол, укладываемый под стяжку, при выходе из строя потребует на восстановление капитальных затрат, чего не скажешь об индукционном
Укладка теплого пола под ламинат без стяжки в самом крайнем случае потребует демонтажа финишного покрытия, которое легко восстанавливается после устранения повреждений. Успехов вам!
голоса
Рейтинг статьи
Можно ли устанавливать пленочный тёплый пол под ламинат?
Производители отмечают, что этот процесс является возможным. Более того, они утверждают, что такое сочетание является лучшим. Этому они нашли много причин.
При этом пленочный пол не создает температурных колебаний, чего так боится ламинат.
Не создает температурных колебаний
По сути дела, это является главной причиной, почему нужно устанавливать инфракрасный тёплый пол под ламинат.
Стоит добавить, что пленочная система отопления более экономная, чем другие виды электрического теплого пола. Экономия составляет 20-30 %. Она возникает благодаря особенностям ламината. Он является материалом, который не очень любит пропускать тепло. Поэтому нагревательные элементы под ним должны работать более сильно, чем под другими напольными покрытиями. Такая усиленная работа приводит к повышенному потреблению энергии электрическими кабелями. Отзывы об этом недостатке выразило уже много людей.
Укладываем правильно ламинат для теплого пола (водяного)
Итак, как вы уже знаете, ламинат для теплого пола водяного – это надежно и безопасно. В данном случае, одним из достоинств водяного пола является то, что прогрев основания, например, бетонной стяжки, осуществляется равномерно, что приводит к увеличению срока службы ламината. Давайте разберемся в основных моментах сочетания теплого водяного пола и ламината в зависимости от типа пола.
Сразу отметим, что для того, чтобы был обеспечен необходимый уровень влажности стяжки после того, как водяной теплый пол уложен, достаточно простого включения системы. Благодаря этому бетон будет прекрасно просушен и прогрет, нужно лишь только не забывать о постепенном повышении температурного режима. Прежде, чем начать укладывать ламинат, убедитесь, что основание находится в соответствии с теми условиям, которые указаны производителем в рекомендациях к данному напольному покрытию.
Монтаж теплого пола Цементно-песчаную стяжку
Для того, чтобы в данном случае осуществить монтаж теплых полов своими руками, необходимо:
— На пол, который уже выровнен в горизонт (т.е. имеет перепады не больше трех сантиметров) нужно уложить пенополистирол (его толщина от 2,5 до 10 см).
— Следующим слоем будет либо полиэтилен, либо фольгированный пенофол (второй вариант предпочтительнее).
— Поверх нужно уложить армирующую сетку, ячейки должны быть не больше 1,5 см. Толщина — 2-4 мм.
— Поверх необходимо уложить трубу (сшитый полиэтилен, армированный алюминием полипропилен или металлопластик) и зафиксировать к сетке при помощи пластиковых хомутов.
— Также необходимо проложить демпферную ленту по всему периметру комнаты. Для ленты подойдет любой упрогий материал.
— Затем нужно залить пол песчано-цементной стяжкой с мелким отсевом. Что касается толщины – не больше чем 5-7 см. Между поверхностью пола и трубой (учитывая толщину ламината) не должно быть больше 3-х сантиметров.
— Для того, чтобы пол набрал прочность, понадобится три-четыре недели.
— После укладывается подложка.
— Прежде чем начать укладку ламината на теплый пол, необходимо прогреть его до рабочей температуры. Так же как и в случае со стандартной укладкой ламината, по краям должны оставаться просветы (от края доски до стены), ширина такого просвета – не меньше чем 6-8мм. Чтобы это осуществить, можно воспользоваться распорками.
Монтаж теплого пола на сухую стяжку
Сразу хотелось бы отметить, что теплые водяные полы под ламинат, при сухой стяжке – идея неэффективная по части расхода тепла.
Единственный внушительный плюс подобного варианта – монтаж осуществляется намного быстрее, так как нет необходимости ждать, пока бетон станет прочным.
Так как же сочетают сухую стяжку, водяные теплые полы и ламинат? Происходит это так: — Для начала осуществляется укладка гидроизоляции на пол
— После пол засыпают сыпучими материалами (это может быть керамзитный отсев либо обычный сухой песок).
— По горизонту нужно выставить профили-маяки, с их помощью можно выровнять полы под ламинат, используя правило или просто прямую рейку.
— Далее необходимо выложить профилированные алюминиевые теплораспределительные пластины под трубы теплых полов. Труба будет укладываться в углубления пластин.
— Следующий этап – уложить ленту из пористых материалов по периметру комнаты.
— Пол необходимо перекрыть, для этого можно использовать два слоя гипсокартона (как вариант, фанера или ОСП), главное – необходим обязательный перехлест швов. Слои скрепляются саморезами по швам с шагом 5 см для ГКЛ и 15 см для фанеры и ОСП.
— Все остальное – точно так же, как в случае с цементно-песчаной стяжкой. Пол нужно прогреть, уложить подложку, а далее и сам ламинат.
Подключение ИК пленок к регулятору
Все кабели должны сойтись около регулятора температуры. Недопустима скрутка кабелей при подключении к терморегулятору нескольких участков теплого пола. Для соединения следует использовать сертифицированные клеммы.
Для обустройства системы обогрева необходимо взять гибкий провод с негорючей изоляцией. Сечение его рассчитывается исходя из мощности (разделить мощность на напряжение).
При общей мощности системы в 4,1 кВт достаточное сечение кабеля – 2 мм. При мощности 8,3 кВт необходим кабель сечения 4 мм.
Основные действия при подключении теплого пола:
- К блоку регулятора кабели подключаются в соответствии с технической документацией на пленочный утеплитель. L — соответствует проводу фазы, N – нулю. Вместе с обозначением резистора обычно указывается допустимая величина нагрузки.
- После коммуникации провода убираются в специальные пазы, а терморегулятор закрепляется на заранее предусмотренное место.
- Все соединения еще раз тщательно проверяются, и производится пробный запуск системы.
- Перед монтажом ламината необходимо повысить безопасность инфракрасной пленки, защитить ее от прорывов и других повреждений. Также нужно обезопасить пленочный обогреватель от попадания влаги. Для этих целей укладывают поверх листов пленки полиэтилен толщиной 200 мкм, через который инфракрасные лучи смогут проходить беспрепятственно. Пленку располагают внахлест и для герметизации закрепляют скотчем.
- Ламинат монтируют традиционным способом в зависимости от рекомендаций для конкретного типа панелей.
Следует отметить, что при подключении следует предусмотреть установку автоматического выключателя. Он выключит питание системы отопления, если возникнет хоть малейшая утечка тока.
До укладки финишного покрытия пола следует проверить, как функционирует система. Все листы ИК ленты должны быть одинаковой температуры. Холодные участки говорят об отсутствии контакта. Следует убедиться, что в узлах нет перегрева или заметного искрения.
Ламинат может испортиться?
На сегодняшний день еще не было зафиксировано случаев, чтобы у кого-либо возникли проблемы в ходе установки, или финишное покрытие было повреждено в ходе эксплуатации. Конечно же, никто и ничто не застраховано, поэтому, перед тем, как выбирать ИК теплый пол под ламинат, убедитесь, что производитель не указал каких-либо предостережений по поводу его применения в данном случае.
Есть ряд производителей, выпускающих специальный материал для укладки на такой теплый пол. Он промаркирован нужным образом и просто идеально подходит для данного вида монтажа.
NB. Знали ли Вы о том, что такие инфракрасные лучи очень положительно влияют на организм человека? Именно поэтому они так часто используются в медицине: существует немало приборов и приспособлений, которые используют данное излучение, чтобы улучшить:
- давление;
- кровоснабжение;
- обмен веществ.
При этом многие процедуры с их применением носят комплексный характер.
К чему это? Инфракрасный пол под ламинат создаст не только теплую, уютную и комфортную атмосферу в Вашем доме, но и окажет весьма положительный эффект на состояние Вашего здоровья. Вы получаете два в одном: замечательное покрытие под ногами, плюс улучшение самочувствия. Разве нужно что-то еще?
Видео, монтаж тёплого пола.
