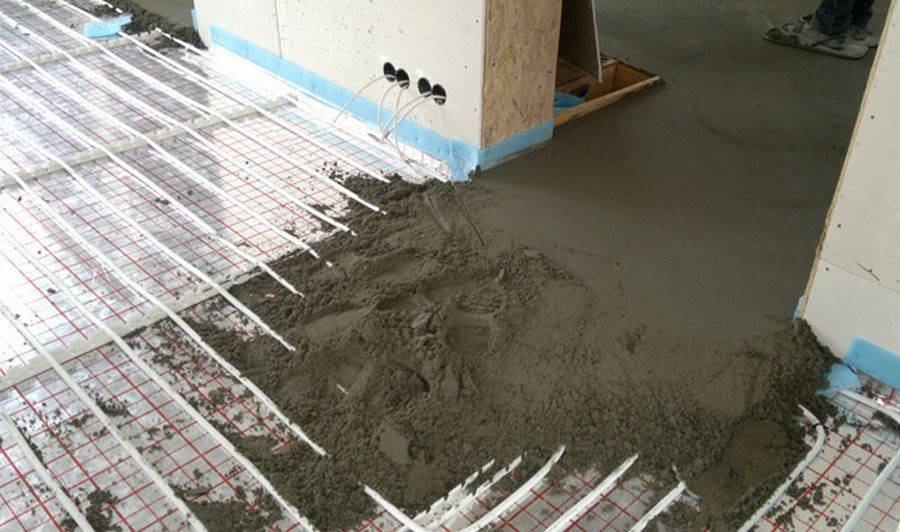

Монтаж полусухой стяжки на теплый водяной пол

Порядок работы и правила заливки

Если говорить в целом, то технология укладки водяного теплого пола под стяжку следующая:

  • для начала монтируется, собственно, система тёплого пола, которая состоит из большого количества соединённых между собой труб;
  • далее, под ней и над ней устанавливают теплоотражатели или изолирующий слой, в зависимости от необходимости;
  • после переходят к работе на стяжкой: заливаем бетонную смесь, после чего равномерно распределяем её по поверхности пола. Как правило, она должна возвышаться над нагревательными элементами на 7-10 см. Стоит учитывать, что бетон имеет свойство усаживаться, что приведёт к снижению толщины стяжки.

Если вы решили производить монтаж теплых водяных полов в бетонной стяжке самостоятельно, следует учесть несколько важных нюансов:

  • перед тем, как приступать к заливке бетона, следует установить в трубах водяного тёплого пола небольшое давление, до 5 Атм. Это позволит убедиться в том, что стяжка не помешает нормальному функционированию системы обогрева;
  • заливку следует производить при плюсовой температуре, желательно, чтобы она составляла +15 градусов. Именно такие условиях считаются оптимальными для того, чтобы заливать бетонные смеси.

Для чего необходима и что собой представляет стяжка

Стяжка – слой бетона, раствора, наносимый сверху какой-либо поверхности. Стяжку под тёплый пол при классическом варианте тёплых полов (кабельный пол) приходится выполнять неоднократно, и каждый раз она выполняет несколько отличающиеся функции. Их можно определить таким образом:

  • первый слой, наносимый непосредственно поверх чернового пола, делается в случае необходимости и предназначен для его выравнивания. Эта операция проводится на любых, полах, если они имеют неровную поверхность;
  • второй слой, выполняется поверх теплоизоляции (кабельный пол). Такая стяжка под тёплый пол создаёт основание, на котором в дальнейшем будет выполняться непосредственно монтаж кабеля;
  • третий слой, закрывающий сам тёплый пол (кабельный), выполняет задачу по распространению тепла по полу и служит в дальнейшем основанием для напольного покрытия.

Приготовления бетонного раствора

Приведённых данных должно быть достаточно для понимания той роли, которую играет стяжка для тёплого пола, электрического или любого другого типа. Достоинства, которые обеспечивает стяжка, оборачиваются увеличением толщины пола и общим уменьшением высоты помещения.

«Полусухой» способ

Воды в растворе для «полусухого» способа значительно меньше. Если смесь сделана правильно, она будет влажной, но не текучей.

Проверяют так: в ладони зажимают немного полусухого раствора. Он должен сформироваться в пластичный комочек без трещин. Такую консистенцию имеет раствор заводского изготовления. Его труднее разравнивать, но затем можно затереть до блеска, и получить в итоге поверхность, плотную и прочную по структуре.

Если заказывать такой раствор готовым, то нужно объяснить, для каких целей он будет использоваться. Такой бетонный слой выдерживает большую нагрузку. Он более качественный, чем при укладке бетона «мокрым» способом.

Затирать придется очень тщательно, для этого нужны навыки и терпение. Понадобится длинная терка или затирочная машина. Полусухие смеси из отсева гладкой затирки практически не поддаются, поэтому его перетирают песчаным раствором.

Толщина стяжки

Согласно нормам СНиП, слой покрытия над трубками должен быть не менее 20 мм. Это верно, если используется цементно-песчаная смесь или состав раствора для стяжек со сходными характеристиками. Для наливного пола на цементной основе рекомендуется увеличивать слой покрывающей укладки на 5-10 мм для компенсации усадки.

Так как стандартный диаметр трубок составляет 20-25 мм, становится ясно, какая толщина стяжки для теплого водяного пола является минимальной. Это 45 мм без учета гидро, теплоизоляции, а также подложки для укладки системы. Такая цифра соответствует рекомендованной толщине для цементно-песчаных и сходных по характеристикам смесей, поэтому стяжка теплого водяного пола может быть сделана самостоятельно по стандартной методике.

На практике в расчетах ремонтных работ принимается, что при устройстве системы отопления будет подъем горизонта напольного покрытия на 70-100 мм. В данный показатель толщины входит:

  • гидроизоляция;
  • слой утеплителя;
  • термоизолятор, необходимый в структуре отопления;
  • подложка для удобной прокладки трассы контура;
  • основная стяжка пола с расположенными в ней трубками системы.

Если основание для укладки всей напольной структуры (например, бетонная плита) ровное, общая толщина покрытия в 70 мм является оптимальной. Укладка водяного теплого пола с применением составов цементной группы позволит не превышать массу покрытия, рекомендованную для большинства строений.

Обязательно ли армировать стяжку

Технология монтажа теплых полов подразумевает использование армирующего слоя. Укладка сетки позволяет в несколько раз увеличить прочность бетонной плиты.

Выравнивающую стяжку, из готовых составов, согласно указаниям производителя, можно заливать и без армирования. Однако практика показывает, что использование сетки необходимо, так как арматура помогает облегчить монтаж трубопровода. Водяной контур фиксируют непосредственно на сетку, используя хомуты.

Увеличить прочность бетона, можно добавив стекловолоконный наполнитель стяжки. Армировочное волокно перемешивается во время приготовления раствора. Фиброволокно позволяет обойтись без использования армирующей сетки.

Так как слой стяжки должен быть не менее 5 см, чтобы обеспечить высыхающему раствору устойчивость на разрыв, обязательно использовать армирующую сетку.

Водяной теплый пол устройство стяжки и последовательность работ

Чтобы проще было понять, как устроена стяжка для теплого пола, рассмотрим ее по ходу заливки – представим ее в виде некоторой последовательности выполнения работ, отклониться от которой, не нарушив технологический процесс, не получится. Думаю, никому не стоит рассказывать, чем грозят подобные нарушения. Поэтому не будем экономить и заново изобретать велосипед, а подойдем к технологии изготовления стяжки на теплый водяной пол со всей серьезностью и пониманием.

  1. Для начала укладываем гидроизолирующий слой на очищенные от старой стяжки плиты перекрытия. Нужно ведь подумать о нижних этажах и не допустить протекания жидкости, в изобилии содержащейся в цементном растворе! В качестве такого гидроизолирующего слоя, как правило, используется плотный полиэтилен – его полосы расстилают на перекрытия внахлест друг на друга и на стены. Его можно даже приклеить скотчем к стенам, чтобы постоянно опадающие концы пленки не мешали работать.
  2. Укладываем пенопласт. Здесь тонкостей нет никаких, поэтому просто берем и укладываем его как вам нравится или как удобно.
  3. Монтаж отражающей теплоизоляции. Здесь также все достаточно просто. Подобный вид теплоизоляции производится в рулонах – раскатываем ее, стыкуем отдельные полосы между собой стык в стык, после чего места их соединения проклеиваем алюминиевым скотчем.
  4. Отражающая теплоизоляция, скажем просто, не дружит с цементным раствором – вещества, содержащиеся в нем, уже спустя год практически ничего не оставят от фольги, на которую возлагается обязанность отражать тепловые излучения. Именно по этой причине, чтобы воспрепятствовать разрушению экрана, следующим шагом накрываем его целлофановой пленкой (в этот раз можно использовать более тонкий материал). Если позволяют финансы, то сразу можно приобрести отражающую теплоизоляцию с полиэтиленовым покрытием.
  5. Теперь дело за армированием. Здесь также проблем не предвидится – в большинстве случаев сверху теплоотражающего экрана укладывается готовая металлическая сетка, собранная из проволоки толщиной 3мм и имеющая ячейку 100х100мм. В принципе, возможны и другие варианты. Укладывать сетку нужно аккуратно, чтобы не повредить теплоизолирующий слой.
  6. Дальше идет демпфер. В принципе, можно приобрести специальную ленту из вспененного полиэтилена, а можно, как и говорилось выше, использовать тонкий пенопласт. На мой взгляд, экономить не следует – лучше приобрести ленту. Она укладывается вдоль стен по всему периметру помещения. Опять же, чтобы она стояла на месте и не мешала работать, ее можно приклеить местами скотчем.
  7. Если речь идет о водяном теплом поле, то монтируем трубы системы подогрева, если планируете устанавливать электрический подогрев, то этот шаг игнорируется.
  8. Установка маяков. Здесь все стандартно – в качестве маяков используются профили для гипсокартона ud, которые устанавливаются в плоскость горизонта с помощью гидравлического или лазерного уровня. Монтируются маяки с шагом 1-1,8м – он выбирается исходя из длины правила, которым будет тянуться стяжка.
  9. А дальше трудимся в поте лица, готовя цементный раствор, заливая и растягивая его между маяками. Этот процесс не сложный, но трудоемкий – здесь нужно быть очень внимательным и растягивать раствор четко в соответствии с установленными маяками.

Спустя 1-2 суток, когда стяжка пола немного подсохнет, и по ней можно будет ходить, не переживая о том, что она проломится, нужно будет удалить маяки и оставшиеся от них канавки заполнить редким раствором. Также на этом этапе работ не лишним будет почистить стяжку от ненужных наплывов раствора – делается это острым краем правила.

Стяжка для электрического теплого пола заливается практически точно так же, за исключением одного нюанса – электрические нагревательные кабели укладываются уже поверх готовой стяжки. Впоследствии они либо сразу облицовываются плиткой, либо же, если речь идет об установке других напольных покрытий, заливается специальной нивелир-массой.

В заключение добавлю только одно – прежде чем включать подогрев полов и проверять его работу, стяжка для теплого пола должна полностью высохнуть. Как правило, в зависимости от температурного режима в помещении, это происходит в течение 2-4 недель.

Инструменты и материалы, которые нам понадобятся для укладке теплого пола

Перед тем, как монтировать и заливать тёплый пол, нужно подготовить инструмент и приобрести стройматериал, который понадобится в работе.

Основной инструмент, который потребуется в процессе монтажа:

  • уровень, лучше лазерный — им проверяется ровность залитого пола;
  • шуруповёрт — применяется для монтажа маячков;
  • перфоратор с насадкой для замешивания бетонного состава или строительный миксер;
  • ёмкость 100 литров — в ней будет замешиваться раствор;
  • рейки и правило — для разравнивания;
  • пылесос и метла — для очистки основания.

Нам так же будет необходимо приобрести следующий строительный материал:

  1. демпферную ленту — для обустройства термошвов;
  2. материал для утепления — используется для монтажа теплоизоляционного слоя;
  3. плёнку из полиэтилена — для гидроизоляции;
  4. материал для изготовления состава для заливки (песок, цемент, пластификаторы, фибра) или готовой смесью;
  5. арматурную сетку;
  6. маячки;
  7. крепежи — для закрепления контура к арматуре;
  8. трубы из полиэтилена или металлопластика;
  9. полистирольные плиты с бобышками — если укладка труб будет производиться на них.

Чем можно заливать пол

Для заливки теплого пола есть три варианта – полусухая стяжка, бетонная и стяжка из самовыравнивающихся смесей. Все три способа имеют простую технологию и во многом похожи, хотя у каждого из них есть свои особенности. Чтобы определиться, какой вид стяжки выбрать, нужно ознакомиться с основными преимуществами и недостатками каждого варианта.

Бетонная стяжка

Заливка бетонной стяжкой

Классический вариант – заливка пола цементно-песчаной стяжкой. Но так как стяжка будет постоянно подвержена значительным перепадам температуры, она должна обладать повышенной прочностью. Прочность во многом зависит от наполнителя, поэтому песок заменяют отсевом и получают бетонный раствор для стяжки. По строительным нормам, качественный раствор для заливки теплого пола должен содержать:

  • отсев с фракцией от 3 до 5 мм;
  • цемент М300 и выше;
  • пластификаторы.

Отсев обеспечивает более качественное и надежное сцепление, в отличие от песка. Цемент низких марок не даст бетону нужной прочности, и поверхность при нагревании обязательно покроется трещинами. Пластификатор необходим для того, чтобы стяжка под воздействием температурных перепадов не крошилась. Кроме того, использование пластификатора дает возможность уменьшить толщину стяжки с 50 до 30 мм.

Пластификатор для стяжки

Замешивают раствор в следующих пропорциях:

  • цемент – 1 часть;
  • отсев – 6 частей;
  • пластификатор – 0,35 литра на 1 мешок цемента;
  • вода – до образования пастообразной однородной смеси.

Если заливаются полы сложной конфигурации или площадью больше 40 квадратов, в раствор рекомендуется добавить фиброволокно. Это способствует лучшему распределению смеси и избавляет от необходимости укладывать армирующую сетку.

Фиброволокно

При грамотной заливке стяжка получается прочной, долговечной, обеспечивает равномерный прогрев поверхности. К недостаткам бетонной стяжки относится ее большой вес и длительный период высыхания

Если время поджимает, лучше обратить внимание на второй способ – укладку полусухой стяжки

Полусухая стяжка

Полусухая стяжка

Основное отличие этого вида стяжки – в меньшем количестве воды. В состав раствора обязательно входят полимерные добавки и фиброволокно. Можно приобрести готовые сухие смеси для изготовления стяжки, но и самостоятельно приготовить раствор не составит труда.

Смесь для полусухой стяжки с полипропиленовой фиброй

Пропорции для раствора:

  • цемент М400 – 1 часть;
  • просеянный крупный песок – 3 части;
  • фиброволокно – 0,5 кг на кубический метр смеси.

Технология производства и укладки полусухой стяжки

Воду добавляют в небольшом объеме, тщательно перемешивая все компоненты. Узнать, достаточно ли воды в растворе, очень просто: нужно набрать немного смеси в руку и сильно сжать. Если вода потекла, это означает ее переизбыток, если смесь рассыпается, необходимо еще добавить воды, ну а если раствор после сжатия хорошо держит форму, не рассыпается и не размазывается по ладони, он готов.

Выравнивание полусухой стяжки

Плюсы у полусухой стяжки более весомые: сохнет быстрее бетонной, прочность выше, усадку дает меньше, почти не трескается. Температурные колебания также не оказывают на стяжку заметного воздействия. Что касается недостатков: смесь обладает меньшей пластичностью, а потому при изготовлении раствора требуется больше усилий. По этой же причине уплотнение слоя на полу не всегда бывает равномерным, и в толще стяжки образуются пустоты. После высыхания выравнивающий слой нуждается в защите от влаги.

Самовыравнивающиеся смеси

Наливной пол

По своим свойствам самовыравнивающиеся составы похожи на стандартную цементно-песчаную смесь, но имеют некоторые преимущества. Они более пластичны и не нуждаются в тщательном разравнивании, поскольку растекаются под собственным весом. Сохнут они тоже быстрее. Самовыравнивающиеся смеси делятся на грубые и финишные; для заливки теплого пола используются только грубые, поскольку финишные не предназначены для нанесения толстым слоем. В свою очередь, грубые ровнители бывают на гипсовой и цементной основе; и тот, и другой вид отлично подходит для заливки теплого пола.

Пример заливки водяного теплого пола

Виды применяемых стяжек

Существует три вида, которые подходят для монтажа системы водяного теплого пола. Каждый из них имеет преимущества и недостатки.

Сухая

Представленный вид считается распространенным, состоящим из керамзита. Основной материал вспенен вермикулитом, пенополистиролом или перлитом. Удобство заключается в самостоятельном монтаже, поскольку сухую стяжку достаточно рассыпать и выровнять. Поверхность накрывают листом гипсокартона или ДСП

Важное условие здесь – это применение только влагостойкого материала

Из преимуществ выделяют простой и быстрый монтаж, хорошая шумоизоляция. Работники получают возможность выкладки чистового пола уже на следующий день. Использование такой разновидности уменьшает нагрузку на плиты в 2 раза.

Недостатки сводятся к возможному появлению плесени, что происходит вследствие попадания воды. Сухая стяжка не может выдержать большого груза – это объясняется использованием плит ДСП и ГКЛ. Поэтому не рекомендуется монтировать дополнительных перегородок. Владельцы квартир и домов отмечают наличие характерных шуршащих звуков при ходьбе в первое время эксплуатации.

Мокрая

Водяной теплый пол преимущественно кладут на мокрую стяжку. Это цементно-песчаный раствор или бетонная смесь, которую разводят в соответствии с пропорциями приобретенной продукции. Работа требует аккуратности и внимания, поэтому принимаются за самостоятельный монтаж не всегда. Подходит для пола с керамикой или каменной отделкой. Требует четкого выравнивания поверхности. В противном случае чистовая отделка будет проходить с ошибками, нарушением геометрии.

Преимущества представляются следующим образом:

  • Этот вид прочнее, поэтому рекомендуется использовать при возведении дополнительных перегородок в помещении.
  • Может стать финишным покрытием в помещении. После ее полной просушки достаточно выкрасить пол в нужный цвет.
  • Высокая звуковая и тепловая изоляция.

Из минусов можно выделить трудоемкость процесса и большой вес получившегося слоя. Поэтому не рекомендуется использовать представленный вид стяжки в панельных домах. У них слабые перекрытия, и большой вес может привести к возникновению трещины в стене. Также отмечают долгую просушку, что заметно осложняет процесс.

Полусухая

Полусухая стяжка укладывается не намного легче мокрой разновидности, поскольку здесь для работы потребуются пневмонагнетатель, смешивающая и шлифовальная машина. Смесь представляется в виде песчано-цементного состава, который тяжело разравнять на большой площади. При самостоятельном монтаже можно обойтись и без дополнительного оборудования, но только если ремонтируются небольшие площади. В противном случае выложить пол ровно не получится вовсе.

Преимущества полусухой разновидности заключаются в следующих факторах:

  • Небольшой вес цементного раствора, что обеспечивает безопасность проживания в многоквартирном доме.
  • Отделку можно начинать уже через 2-3 дня, поскольку за это время достигается полная просушка.
  • Влагоустойчивость, хорошая звуковая и тепловая изоляция.

Из отрицательных моментов выделяют только необходимость дополнительного оборудования для ремонта. Если есть возможность взять его напрокат, значит, проблем в полусухой стяжке быть не должно.

Сферы применения водяных теплых полов

Основным и самым важным недостатком теплых полов водяного типа является невозможность их использования в многоквартирных домах с централизованным отоплением. Конечно, всегда можно попытаться согласовать такую ситуацию с местными управляющими компаниями – но в подавляющем большинстве случаев итогом будет отказ.

Вся проблема заключается в возможностях и характеристиках централизованной отопительной системы. Она характеризуется высоким давлением и температурой – и эти показатели слишком велики для теплого пола. Любые ошибки, допущенные в процессе монтажа, могут привести к протеканию контура, в результате которого нижняя квартира будет залита горячим теплоносителем, а верхние квартиры попросту останутся без отопления. Поэтому, если уж есть необходимость обустройства теплого пола в квартире, то нужно выбирать электрические варианты (разумеется, при этом нужно учесть все возникающие нюансы).

В частных домах ситуация выглядит совершенно иначе. Здесь уже нет ограничений по применению, поэтому технология водяного теплого пола может раскрыться в полой мере. Благодаря рациональному распределению тепла в помещении (тепло по большей части остается на нижнем уровне) достигается значительная экономия. Помимо частных домов, теплые полы можно использовать и в других постройках – например, в гараже или мастерской.

Требования к устройству

Все требования к устройству прописаны в СНиП, что позволяет сделать качественный пол. В представленном вопросе придерживаются следующих критериев:

  • Минимальная толщина– 2 см. Приведенное значение действует для чернового и финишного покрытия. Если вместе с водными трубами используется дополнительная звукоизоляция, толщина увеличивается до 4 см.
  • Толщина должна исключать любую деформацию. В противном случае рушится финишное покрытие. Поскольку водный пол требует использование медных труб, верхнюю стяжку следует делать толще.
  • Раствор делают из цемента и песка с добавлением клея ПВА или пластификатор. Прочность готового состава должна быть 25 МПа. Минимальный показатель – 15 Мпа. Если финишным слоем выступает полиуретановый наливной пол, который потом просто окрашивают, достаточно сделать смесь прочностью в 20 МПа.

Для проверки плоскости покрытия рекомендуется использовать специальный уровень длиной в 2 м. При этом могут быть неровности до 2 мм, если финишным покрытием становится паркет, ламинат, линолеум или наливной пол на основе полимерной смеси. Если используются другие покрытия, допускаются неровности в 4 мм.

Стяжка из бетона

Для изготовления теплого пола своими руками можно использовать классический метод – бетонирование. Стяжка из цементно-песчаной смеси после приготовления наносится на основание и образует прочный верхний слой покрытия. Но не стоит забывать, что она будет подвергаться сильным перепадам температур. Это отразится на прочности изделия и быстро раскрошит поверхность. Чтобы избежать такой проблемы, в заливаемой стяжке лучше использовать отсев вместо песка. Это сделает полученный материал прочнее и долговечнее.

Стяжка из бетона

Состав

Чтобы заливка теплого пола была качественной, состав раствора должен соответствовать стандарту и включать в себя:

  • отсев фракцией до 5 мм;
  • цементный состав марки М300 или выше;
  • пластификаторы.

Правильный выбор компонентов крайне важен. Использование дешевых материалов приведет к тому, что вам в скором времени придётся делать работу заново. Поэтому используйте качественные составляющие.

Отсев обладает высокими показателями сцепки и на порядок превосходит по этому показателю песок. Цементная смесь хорошей марки обеспечит надежную прочность, убережет основание от возникновения трещин при нагревании. Пластификатор даст возможность сократить толщину слоя с 5 см до 3 см. А главное – он не позволит стяжке крошиться из-за температурных перепадов.

Пропорции

Теперь, когда вы знаете, чем залить теплый водяной пол, важно узнать, в каких пропорциях это делать. Чтобы правильно приготовить смесь для заливки, ее смешивают в таким образом:

1 часть цемента;
6 частей отсева;
350 мл пластификатора на мешок цементной смеси;
воду добавляют, пока не образуется однородный раствор.

  • 1 часть цемента;
  • 6 частей отсева;
  • 350 мл пластификатора на мешок цементной смеси;
  • воду добавляют, пока не образуется однородный раствор.

Если заливка теплого водяного пола происходит в помещении, площадь которого превышает 40 м2 либо пол сложной конфигурации, лучше прибавить фиброволокно. Оно позволит обойтись в работе без армирующей сетки и поможет равномерно распределить раствор.

Размышляя над тем, как правильно залить теплый пол, и стоит ли использовать для этого цементную стяжку, нужно учесть ряд особенностей. Ее несомненные плюсы – это прочность, долговечность и равномерный нагрев пола. А минусы – это тяжесть и длительность застывания – 3 недели. Поэтому, если монтаж требуется провести в кратчайшие сроки, этот метод вам не подойдет.
