Выясняем, как производится разборка креплений вертикальных стенок котлована?

Способы проведения земляных работ, используемые механизмы

В зависимости от грунта, в работах по обустройству траншей и котлованов используется разная техника, применяются различные методы ведения разработки участков под строительство. Они отличаются трудоемкостью и уровнем требуемых материальных затрат. Согласно СНиП 111-4-80 выделяет такие способы:

• гидромеханический;
• механический;
• проведение взрывных работ.

Механический способ разработки котлованов и траншей является основным. Суть его заключается в рытье грунта с применением землеройных (экскаваторов) машин, либо землеройно-транспортных (скреперов, бульдозеров, грейдеров).

Гидромеханический способ базируется на размывании грунтовой массы струей воды от гидромонитора. Затем происходит всасывание полученного раствора земснарядом.

Взрывные работы применяют в основном при проведении загородного строительства. Предварительно в земле бурят отверстия (скважины). Далее в них закладывают взрывчатку и подрывают ее. Образовавшуюся рыхлую массу вывозят с помощью техники.

Механический способ рытья выемок

Механический способ состоит из ряда этапов:

• рыхления грунта;
• разработки горной массы;
• ее транспортировки;
• выравнивания, уплотнения боковых уклонов и дна.

Работы по созданию выемок гидромеханическим способом проходят в следующей последовательности:

• обозначают с помощью ограждений, надписей, предупреждающих знаков зону рабочего участка;
• по нормам устанавливают гидромонитор, управляемый вручную оператором: расстояние от его насадки до стенки котлована должно быть не меньше высоты выемки, а до ближайшей воздушной ЛЭП – не менее двух промежутков, на которые способна подаваться струя воды данной техникой;
• за охранным периметром линий электропередачи размещают пульпопроводы, водоводы;
• ограждают места отвалов намытой земляной массы;
• производят размывание и выемку.

Управлять гидромонитором при грозе запрещается.

Проведение взрывных работ регламентируется соответствующими правилами.

Когда выполняют механическое разрыхление земляной массы ударным методом, тогда рабочие не должны находиться в радиусе 5 м от места проведения рыхления.

Расчёт объёма котлована и вывоз грунта

При расчете выноса породы учитывается эффект разрыхления при выемке грунта. Плотность осадочных пород, которые веками уплотнялись, нарушается при копании экскаватором и при перемещении на свалку или грузовик. В зависимости от типа или типов разрабатываемого грунта дается поправочный коэффициент 20-30%. Так, например, если длина котлована составляет 70 м, ширина — 30 м, а глубина — 5 м с прямыми рифлеными стенами на запланированной площади, то расчет объема котлована дает нам значение 10 500 кубических метров. Но для удаления грунта необходимо рассчитать лишний объем, не менее 20%: 70х30х5х1,2 = 12600 кубометров. Спуск откосов увеличивает объем выемки и вынутого грунта, но такое же количество часто уходит в засыпку, поэтому ее не выносят за пределы двора.

Способы

Существует несколько способов укрепления стенок и откосов траншеи:

Каждая технология используется в особых случаях для определенного типа стенок.

Шпунтовое ограждение

Существует 4 вида крепления стенок шпунтами:

1. Вертикальное сплошное.
2. Горизонтальное сплошное.
3. Горизонтальное с зазорами.
4. Горизонтально-рамное.

Шпунтовое ограждение выполняет несколько функций: предотвращает сползание грунта, а также препятствует движению воды. Шпунтовое крепление изготавливают дерева, металла, железобетона, оно может иметь распорки, а также состоять из сплошных свай.

Перед устройством шпунтового крепления производят расчеты, определяют требуемую устойчивость стенки к давлению грунтовых масс. Исходя их этих расчетов, подбирают размеры шпунтов, глубину их погружения и необходимость анкерных креплений.

На начальном этапе шпунты располагаются по всему периметру траншеи, затем производится разметка шпунтовой стенки. Далее шпунт устанавливают в конечное положение и забивают. На конечном этапе проверяют ровность его установки по горизонтали или вертикали.

Такой тип крепления стенок траншеи выдерживает большие нагрузки. Он подходит для участков со слабыми грунтами и плывунами. Все виды шпунтов, кроме деревянного можно использовать повторно несколько раз.

Досками

Дощатое ограждение грунта внутри траншеи можно проводить в окопах шириной более 3 метров и глубиной более 3 метров. Лучше всего оно подходит для устойчивых грунтов.

Чтобы удержать давление грунта в вертикальном положении, используют:

При обустройстве горизонтального крепления также применяются доски и брусья, которые заводятся за стойки в горизонтальном положении.

Если траншея узкая, ее глубина составляет 2-4 метра, то для сухого грунта используется горизонтально-рамное крепление. Оно складывается из стоек, горизонтальных досок, дощатых щитов и распорок, которые прижимают доски к стенкам траншеи.

Распорки устанавливаются по всей длине траншеи на расстоянии 1,5-1,7 метра друг от друга. Расстояние по высоте между ними должно составлять 60-70 см.

Для неустойчивых грунтов или тех, которые имеют большую влажность, изготавливается вертикальное дощатое крепление. Оно бывает распорным, консольным или подкосным. Распорный тип наиболее распространен из-за своей простоты.

Распорное крепление досками делается так:

1. Отрывается траншея.
2. На ее дно укладывают 2 рамы на расстоянии 2 метра друг от друга.
3. Закрепляют оттяжки.
4. Между рамами устанавливают горизонтальные доски.
5. Рамы раздвигают до упора.

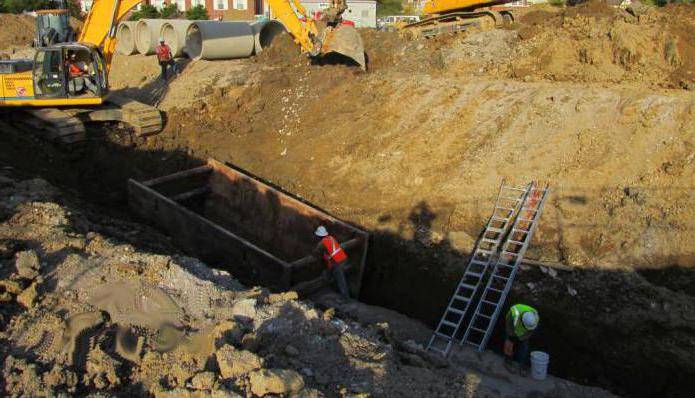

Инвентарными щитами

Одним из популярных способов крепления стенок траншеи считается способ инвентарными щитами. Это простой и безопасный в исполнении метод, который потребует меньших временных и физических затрат, чем вариант с досками или шпунтами.

Такой тип используют, если траншея копается с помощью баровой машины или траншеекопателя. Тогда ширина окопа маленькая, установка других конструкций кроме как щитов – невозможна.

Само крепление состоит из металлических распорных рам и щитов ограждения. Распорная рама представляет собой приспособление из нескольких упоров и винтов.

Инвентарные щиты изготавливают из:

• водостойкой фанеры,
• битумизированного картона,
• листового материала.

Установка несложная: сначала опускают две распорные рамы в траншею, затем в зазоры между стойками устанавливают щиты. На конечном этапе упоры раздвигают, чтобы зафиксировать ограждение. В процессе обратной засыпки траншеи, упоры удаляют. Делают это по мере достижения грунта нижних концов щитов.

Как проводится?

После того, как произвели разработку грунта котлован нужно укрепить, для этого используются горизонтальные, вертикальные элементы и конструкции с деревянной заборкой.

Горизонтальное креплениесостоит из элементов:

• дерева;
• железобетона;
• металла.

Горизонтальное укрепление стенок используют при отметке дна котлована выше уровня грунтовых вод.

Также этот способ показал себя с хорошей стороны при сооружении небольших и сложных объектов, когда высота незакрепленной части стенки не превышает 50 см. Стенки укрепляются по горизонтали, когда они удалены друг от друга на незначительное расстояние.

Разборка горизонтальных креплений происходит при выполнении строительных работ

Здесь есть важное условие – работы проходят медленно и осторожно. Так как такие крепления подпирают вертикальные стенки по типу распорок, то при снятии одного из элементов конструкции, есть риск обрушения всей системы

Из-за большого количества поперечных распорок здесь есть ограничения для введения машинной техники, а также существует вероятность потери устойчивости стенок при снятии распорок

Из-за большого количества поперечных распорок здесь есть ограничения для введения машинной техники, а также существует вероятность потери устойчивости стенок при снятии распорок

Из-за большого количества поперечных распорок здесь есть ограничения для введения машинной техники, а также существует вероятность потери устойчивости стенок при снятии распорок.

Работа происходит в таком порядке:

1. Перепиливаются сквозные доски, выступающие распорками. Перепиливать их необходимо на 2-3 отрезка.
2. Заготавливаются и устанавливаются временные распорки.
3. Разбираются крепления.
4. Элементы конструкции подаются на поверхность над котлованом.

Разборка креплений шпунтового ограждения котлована

Разборка креплений должна производиться, начиная снизу, по мере засыпки траншей.

Горизонтальные крепления разбираются по одной доске при слабых грунтах, — а при очень плотных — не более, чем по 3-4 доски. При этом вертикальные стойки подпиливаются внизу на нужную высоту. Перед подпиливанием стоек распорки должны быть переставлены выше места подпила. Перестановка распор производится так: сначала устанавливается новая распорка сверху подпила, а потом уже выбивается нижняя.

При вертикальном креплении и шпунтах распорки и прижимные брусья снимаются постепенно по мере засыпки, начиная снизу: шпунтовые сваи и вертикальные доски выдергиваются по окончании засыпки при помощи рычага (рис. 46). Зацепление свай при этом делается по одному из способов, изображенных на рис. 47.

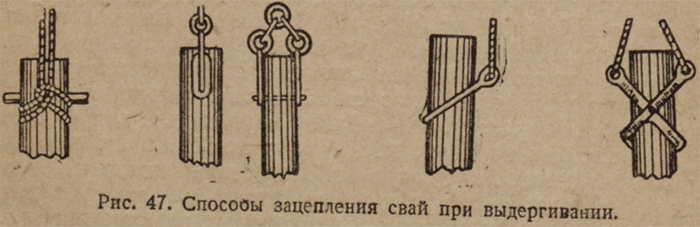

Разборка креплений сваями с деревянной заборкой производится постепенным подпиливанием по мере засыпки досок заборки, начиная снизу;  вынимать заборку необходимо по одной доске. Сваи вынимаются после окончания всей засыпки так же, как и при разборке шпунтовых креплений.

В данный момент времени используют стальные ограждения: шпунт Ларсена, стальные трубы бу диаметром: от 159 до 426 мм.

Мне нравитсяНе нравится

Расстояние от подземных сетей до фундаментов

Определяется согласно СП 42.13330.2011 в таблице 15

Инженерные сети	Расстояние, м, по горизонтали (в свету) от подземных сетей до
фундамен- тов зданий и сооруже- ний	фундаментов ограждений предприятий, эстакад, опор контактной сети и связи, железных дорог	оси крайнего пути	бортового камня улицы, дороги (кромки проезжей части, укрепленной полосы обочины)	наружной бровки кювета или подошвы насыпи дороги	фундаментов опор воздушных линий электропередачи напряжением
железных дорог колеи 1520 мм, но не менее глубины траншеи до подошвы насыпи и бровки выемки	железных дорог колеи 750 мм и трамвая	до 1 кВ наружного освещения, контактной сети трамваев и троллейбусов	св. 1 до 35 кВ	св. 35 до 110 кВ и выше
Водопровод и напорная канализация	5	3	4	2,8	2	1	1	2	3
Самотечная канализация (бытовая и дождевая)	3	1,5	4	2,8	1,5	1	1	2	3
Дренаж	3	1	4	2,8	1,5	1	1	2	3
Сопутствующий дренаж	0,4	0,4	0,4	0,4	–	–	–	–
Тепловые сети: от наружной стенки канала, тоннеля	2 (см. прим. 3)	1,5	4	2,8	1,5	1	1	2	3
от оболочки бесканальной прокладки	5	1,5	4	2,8	1,5	1	1	2	3
Кабели силовые всех напряжений и кабели связи	0,6	0,5	3,2	2,8	1,5	1	0,5*	5*	10*
Каналы, коммуникаци- онные тоннели	2	1,5	4	2,8	1,5	1	1	2	3*
Наружные пневмомусо- ропроводы	2	1	3,8	2,8	1,5	1	1	3	5

* Относится только к расстояниям от силовых кабелей.

1. Для климатических подрайонов IА, IБ, IГ и IД расстояние от подземных сетей (водопровода, бытовой и дождевой канализации, дренажей, тепловых сетей) при строительстве с сохранением вечномерзлого состояния грунтов оснований следует принимать по техническому расчету.
2. Допускается предусматривать прокладку подземных инженерных сетей в пределах фундаментов опор и эстакад трубопроводов, контактной сети при условии выполнения мер, исключающих возможность повреждения сетей в случае осадки фундаментов, а также повреждения фундаментов при аварии на этих сетях. При размещении инженерных сетей, подлежащих прокладке с применением строительного водопонижения, их расстояние до зданий и сооружений следует устанавливать с учетом зоны возможного нарушения прочности грунтов оснований.
3. Расстояния от тепловых сетей при бесканальной прокладке до зданий и сооружений следует принимать как для водопровода.
4. Расстояния от силовых кабелей напряжением 110–220 кВ до фундаментов ограждений предприятий, эстакад, опор контактной сети и линий связи следует принимать 1,5 м.
5. Расстояния по горизонтали от обделок подземных сооружений метрополитена из чугунных тюбингов, а также из железобетона или бетона с оклеечной гидроизоляцией, расположенных на глубине менее 20 м (от верха обделки до поверхности земли), следует принимать до сетей канализации, водопровода, тепловых сетей – 5 м; от обделок без оклеечной гидроизоляции до сетей канализации – 6 м, для остальных водонесущих сетей – 8 м; расстояние от обделок до кабелей принимать: напряжением до 10 кВ – 1 м, до 35 кВ – 3 м.
6. В орошаемых районах при непросадочных грунтах расстояние от подземных инженерных сетей до оросительных каналов следует принимать (до бровки каналов), м: 1 – от газопровода низкого и среднего давления, а также от водопроводов, канализации, водостоков и трубопроводов горючих жидкостей; 2 – от газопроводов высокого давления до 0,6 МПа, теплопроводов, хозяйственно-бытовой и дождевой канализации; 1,5 – от силовых кабелей и кабелей связи; расстояние от оросительных каналов уличной сети до фундаментов зданий и сооружений – 5.

Интересно, что в старой таблице есть расстояние от газопроводов, а в новой убрали.

Особенности укрепления котлована шпунтом

Шпунт котлованов удобнее, чем бетон. После завершения запланированных работ шпунт можно снимать и использовать повторно.

Погружение шпунта в землю на предусмотренную проектом глубину гарантирует устойчивость здания. В процессе эксплуатации заборы засыпаются песком, что делает их водонепроницаемыми. Шпунтовые сваи используются при работе:

• На суглинистых почвах;
• На мягких песчаных почвах;
• В болотистой местности;
• В районах с высоким уровнем наличия грунтовых вод.

Если есть риск затопления котлована под фундамент, перед началом работ рекомендуется создать защитную стену из шпунта Ларсена.

При работе на плотных грунтах уклоны котлована укрепляют не только погружением шпунта в землю, но и устройством деревянного подборщика. Это позволяет предотвратить осыпание и обрушение стен при проведении основных работ. Зона ямы будет покрыта досками, что уменьшит необходимое количество гребня и паза.

Шпунт может быть закреплен распорками или усилен дополнительными анкерами. Второй вариант используется, если работа ведется на достаточно плотных почвах. Узкие ямки рекомендуется укреплять распорками. Кроме того, анкерная фиксация применяется, если грунт низкой плотности закапывается на большую глубину. Анкеры представляют собой погруженные в грунт винтовые сваи по периметру котлована, к вершинам которых привязаны верхние части шпунтовой стены.

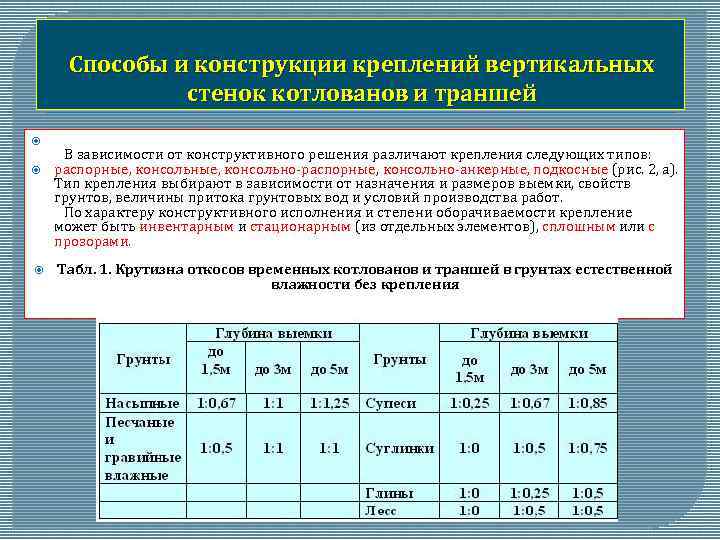

Нормативные откосы котлована без укреплений

В особо плотном грунте допускается его выемка глубиной до 2 м без крепления стенки. В глинистом грунте этот размер сокращается до 1,5 метров, в супесях и суглинках — до 1,25 метра, в песчаном грунте — до 1 метра. При проектировании и разработке более глубоких котлованов (до 5 метров) разработчик должен руководствоваться специальной таблицей СНиП, в которой допустимая крутизна откосов котлована зависит от вида грунта и глубины выемки.

Из таблицы следует, что чем меньше высота откоса или, чем плотнее грунт, тем более вертикальной может быть его стенка. Увеличение вертикальности отображается в таблице уменьшением заложения — горизонтального размера наклона откоса.

Изменение формы откоса котлована в зависимости от вида грунта можно проследить на следующем примере (данные взяты из таблицы). Так, для плотных лессовидных грунтов крутизна откоса (отношение высоты к заложению) может иметь величину 1:0,5 в котловане глубиной до 5 м. Для слабых песчаных и гравийных грунтов подобная величина крутизны допустима только до глубины 1,5 метра.

В более сложных случаях — при глубине котлована более 5 метров, при соседстве его с другими сооружениями, при наличии грунтовых вод, при неравномерной структуре грунтов — необходим индивидуальный подсчет допустимых размеров откосов котлована.

В случаях, когда котлован необходимо строить без откосов, его стенки должны быть укреплены либо до начала строительства, либо в процессе его выполнения, либо сразу после достижения необходимой глубины. В нашей компании вы также можете воспользоваться широким спектром материалов для строительных работ.

Что такое коэффициент уплотнения транспортировки

Под этим названием понимают отношение объема материала в момент загрузки транспортного средства к объему в момент доставки.

С учетом того, что при транспортировке сыпучий материал неизбежно уплотняется – роль трамбовки выполняет дорожная тряска – минимально допустимым коэффициентом при приемке доставленного на объект щебня, песка или песчано-гравийной смеси считается 1,1. То есть данные об объеме кузова (вагона, иной транспортной емкости), умноженные на коэффициент 1,1 должны совпадать с заказанным объемом или немного его превышать. Если полученная цифра меньше требуемой на 2…5% и более, необходимо решать вопрос с недопоставкой материала.

Пример.

Заказано 20 кубометров щебня, доставлено 18 куб.м. (согласно измерениям кузова изнутри). С учетом коэффициента 18х1,1=19,8 куб.м. Недогруз составляет 0,2 куб.м., то есть 1% — погрешность в пределах допустимой.

Откачка воды и устройство водоотлива

Для соблюдения безопасности при выполнении земельных работ и защиты сооружений от влаги, выполняют водоотводы от возможного подтопления их атмосферными водами и водоотливы для осушения грунта, особенно если объект находится в рядом с водоемом, либо при наличии обводненных почв.

При этом объем воды Ov, подлежащий откачке, можно рассчитать по формуле Ov = V+g*t, где:

• V — вода, находящаяся в яме до осушения, м3;
• q — часовой приток жидкости в выемку, м3/ч;
• t — время осушки грунта, ч.

По установленному объему водоотлива выбирают марку и производительность стационарных центробежных насосов. В особых случаях при больших глубинах применяют плавучие насосные станции.

Об откачке воды из котлована расскажет эта публикация.

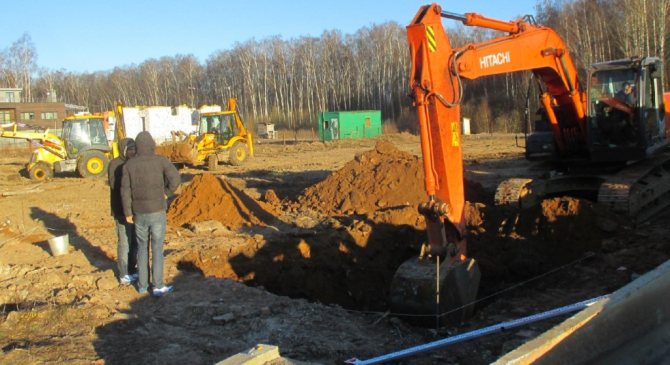

Устройство котлована

При выборе способа выполнения земляных работ учитывают:

• тип конструкции;
• глубину заложения;
• объем работ.

При сооружении ленточного и столбчатого мелкозаглубленного фундамента грунты могут разрабатываться вручную. При строительстве дома с подвалом или цокольным этажом работы должны быть механизированы.

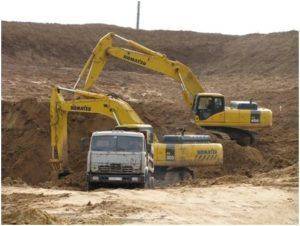

Выемку основного объема грунта выполняет экскаватор с прямой или обратной лопатой. При этом котлован необходимо отрывать без нарушения плотности грунта в основании фундамента. Чтобы соблюсти данное требование, предусматривают недобор грунта в пределах 5-20 см. Зачистку откосов и выемку грунта с основания до проектной отметки выполняют вручную разнорабочие.

Выбираемый грунт должен сразу же вывозиться или размещаться на строительной площадке на расстоянии более 1 м от края котлована.

Выбор техники зависит от типа грунта, глубины котлована и объема работ. При строительстве частного дома шириной не более 15 м, можно задействовать экскаватор с обратной лопатой с объемом ковша до 1,4 м3 на колесном или гусеничном шасси.

Как рассчитать размер котлована

Перед тем, как начать работы по разработке котлована, необходимо определить его размер и форму основания. Эти параметры зависят от выбранного типа фундамента. Для возведения монолитного плитного основания котлован будет иметь форму прямоугольника. Ленточный фундамент обустраивается в котловане в виде траншеи. Для столбчатого основания необходимы скважины. Длина и ширина котлована зависят от размеров планируемой конструкции. Чтобы фасадная отделка не располагалась над пустотой, необходимо возвести фундамент больше строения на 40 см. Стены котлована необходимо срезать под углом 450, что предотвратит осыпание грунта.

Размеры котлована

Что касается глубины котлована, то здесь играют роль два фактора:

• Уровень промерзания грунта. Дно фундамента должно располагаться ниже этой точки на 30-40 см.
• Уровень грунтовых вод. Этот показатель также ограничивает глубину котлована. Грунтовые воды должны располагаться ниже подошвы котлована на 0,5 метра.

Шпунтовое укрепление стенок

• а — не в рабочем состоянии;
• б — неподвижный;
• в — распорка консольная;
• 1 — затяжка;
• 2 — сваи;
• 3 — растяжки;
• 4 — неподвижный;
• 5 — проставки.

На рыхлых и плавучих грунтах стены котлована укрепляются рядом шпунтовых свай. Это прочная конструкция из деревянных досок и стопок фар. По разработке Мосинжпроекта крепление каркаса котлованов также является ограждением отвода водоотвода от конструкции.

Линия паза оформляется так:

1. В дно раскопа закопаны столбы маяка.
2. К этим опорам прикреплены направляющие шины.
3. Между ними прибивается язык.
4. Затем сверху фиксируются пролеты насадкой с пазами и гнездами.
5. Насадка крепится к стойкам с помощью кронштейнов.
6. Чтобы грунт не обрушился на шпунт, в точках крепления шпунта ставят распорки.

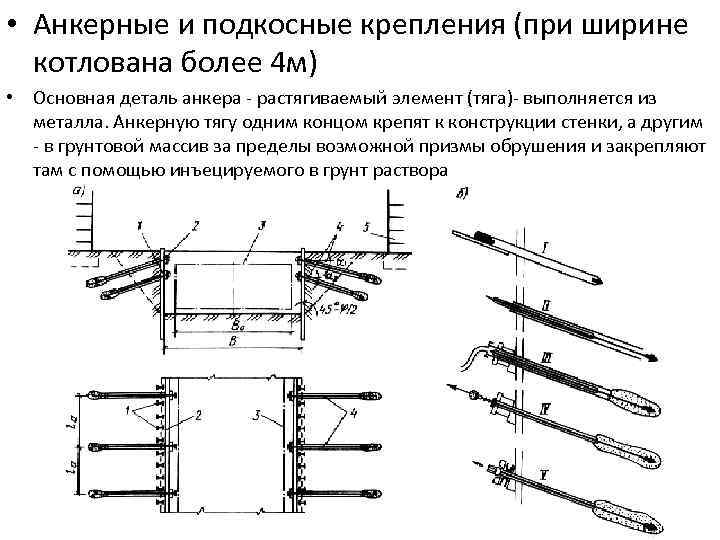

Устройство анкеров-якорей в грунте

Гораздо надежнее укрепить стены котлована шпунтом с помощью анкеров или дюбелей. В этом случае растягивающую нагрузку от грунтового массива принимают на себя стальные стержни (анкеры или шпильки).

Закрепление ямы дюбелями немного труднее и лишь немного сложнее, чем установка распорок. Однако при его использовании:

• предусмотрено рабочее пространство;
• экономятся трудовые и материальные ресурсы;
• увеличивает производительность труда;
• сокращается срок строительства.

Крепление стенок котлована на болтах производится следующим образом:

1. В стенах котлована просверливаются колодцы.
2. Анкерные анкеры заглубляются.
3. Тяга фиксируется и фиксируется на язычке.

Крепление стен котлована

Крепление вертикальных стен выполняется при строительстве котлованов в неплотных и водонасыщенных грунтах. Крепление защищает не только от обрушения стен выемки, но и препятствует смещению грунта под весом соседних зданий, оберегает их основания от деформаций.

Применяются следующие технологии укрепление стенок:

• Шпунтирование — шпунтовое ограждение котлована из металлопроката:
  • из труб, с забиркой из доски либо без неё,
  • прокатного профиля, с забиркой либо без неё,
  • специализированного шпунта Ларсена.
• Железобетонными конструкциями:
  • бурокасательные и буросекущие сваи,
  • стена в грунте.

Все приведённые технологии применяются до рытья котлована. Заглубление ограждения выполняется по периметру выемки строго согласно технологической карты. В определённых условиях выполняется предварительное бурение скважин: обеспечение вертикальности погружения, снижение вибрационных воздействий через грунт на основания близко расположенных сооружений при забивке.

Шпунтовое ограждение из труб с обвязочным поясом из металопроката

Самым ресурсосберегающим методом является погружение шпунта из труб. Этот материал дёшев и обладает высокой оборачиваемостью, то есть возможностью многократного использования. Погружение труб выполняется забивкой копром с дизель-молотом или гидравлической копровой установкой, а также с помощью вибропогружателя. Альтернативный способ — погружение с помощью свайной буровой установки методом вдавливания и ввинчивания.

Забирку устраивают в случае критичного просыпания породы между шпунтинами, из доски толщиной 40-50 мм.

Ограждение котлована из шпунта Ларсена

При необходимости мер водопонижения применяют шпунтовое ограждение из шпунта Ларсена. Каждая из таких шпунтин имеет корытообразный прочный профиль и замковые пазы для жёсткой связи друг с другом. Таким образом можно сформировать прочную и герметичную стену сколь угодно большой длины. Погружение выполняется забивкой или вибропогружением. Шпунт Ларсена, также, как и трубы и прокатный профиль, обычно извлекают после завершения строительства, обратной засыпки, и используют повторно уже на других объектах. Иногда его не извлекают, и тогда ограждение устраивают из специального оставляемого профиля.

Крепление стенок котлована железобетонными конструкциями обеспечивает высокие механические и водоизолирующие свойства будущего основания сооружений. Они также могут служить фундаментом и одновременно стенами подземной части здания.

Крепление стен котлована буросекущими сваями и грунтовыми анкерами

Бурокасательные и буросекущие сваи выполняются методом бурения, армирования и бетонирования диаметром от 400 до 1500 мм глубиной до 45 м. Сначала по периметру котлована подготавливается форшахта — небольшая укреплённая траншея-кондуктор. В ней бурятся нечётные скважины с шагом 0,9 диаметра между боковыми краями скважин. Заполняют бетонной смесью. К тому моменту, когда начинают бурить чётные скважины бетон уже схватился и шнек буровой установки сечёт две соседние нечетные сваи, выполняя скважину для чётной между ними. Затем в скважину погружают заранее подготовленный армирующий каркас, сваренный из специального армирующего прута и проволоки, и бетонируют. В итоге после застывания бетона получается очень прочная монолитная железобетонная стена. На следующем этапе происходит рытьё котлована уже с готовым креплением ж-б стеной.

Технологическая схема устройства стены в грунте, и последующей разработки котлована

Технология «Стена в грунте» обеспечивает высокопрочное ограждение и крепление стен котлована толщиной от 300 до 1200 мм, и глубиной до 60 м. Применяется сложная спецтехника — грейферная установка. Грейфер представляет собой узкий, на ширину стены двухковшевый землеройный инструмент, погружаемый в грунт на жёсткой штанге или подвесе, с гидравлическим или полиспастным приводом. Разрабатываемая траншея защищается от обвала глинистым бентонитовым раствором. По достижении проектной глубины в неё погружается армокаркас и заливается бетон, который вытесняет глинистый раствор, который в свою очередь собирается в резервную ёмкость для дальнейшего использования. Разработка ведётся участками (захватками) через одну. Второй очередью разрываются промежуточные захватки и получают монолитную стену. После того, как бетон наберёт прочность можно проводить копку котлована.
