Установка гипсокартонного короба в ванной комнате

Короб для ванной под трубы: выбор и изготовление конструкции

В современных квартирах проходит множество различных труб (водоснабжение, отопление, канализация и так далее), которые отрицательно влияют на внешний вид помещения. Справиться с проблемой поможет короб для ванной под трубы, который можно изготовить и установить самостоятельно.

Способ закрытия труб

Варианты закрытия труб

Короб для труб в туалете или ванной может быть одним из следующих видов:

короб-шкаф. Конструкция обычно устанавливается в туалетной комнате. Основные преимущества: простота изготовления, наличие доступа к трубам, обустройство дополнительных мест для хранения. Короб в виде шкафа может быть изготовлен из различных материалов, включая жалюзи;

Короб в виде шкафа, закрывающийся жалюзи

короб-плинтус применяется в жилом помещении для сокрытия труб отопления. Из-за небольших размеров для ванной и туалета не подходит;

Плинтус, служащий для декорирования труб отопления

стандартный короб без дополнительных функций. В зависимости от расположения труб в помещении короб может быть вертикальным, горизонтальным или многоуровневым. Короб, расположенный параллельно полу, можно дополнительно использовать в виде оригинальной полочки;Стационарный короб, состоящий из вертикальных и горизонтальных участков

Выбор материалов

Короб под трубы в ванной состоит из:

  • каркаса;
  • обшивки;
  • крепежных элементов.

Для изготовления каркаса можно использовать:

  • металлические профили;
  • деревянные бруски.

Короб для труб в ванной и туалете может быть изготовлен из следующих материалов:

пластиковых панелей. Пластик – это материал многоразового использования, поэтому из него можно изготовить съемный короб для труб в туалете. Разборные короба позволяют своевременно и быстро получить доступ к трубам в случае обнаружения протечки или иной неисправности;

Панели, применяемые для изготовления или обшивки короба

влагостойкого гипсокартона. Листы гипсокартона невозможно быстро снять и установить вторично, поэтому короб из этого материала должен быть оснащен смотровыми окнами и дверцами для обеспечения доступа к трубам. В качестве декоративного покрытия гипсокартона можно использовать краску, обои, плитку или пластик;

Листы влагостойкого гипсокартона для обшивки

деревянных реек и панелей. Из-за повышенной влажности дерево быстро деформируется, что приводит к необходимости дополнительной влагостойкой защиты, приводящей к удорожанию конструкции.

Панели для обшивки, изготовленные из дерева

Для крепления используются:

  • дюбеля (крепление каркаса к стене);
  • саморезы по металлу или дереву (для сборки каркаса);
  • саморезы, применяемые для крепления обшивочного материала.

Подготовка инструментов

Теперь рассмотрим, как сделать короб для труб в ванной и/или туалете. Первым этапом является подготовка необходимых для работы инструментов. При изготовлении и установке потребуются:

  • мерительные инструменты: рулетка, уровень, угольник;
  • перфоратор;
  • шуруповерт;
  • ножницы по металлу или ножовка;
  • острый нож;
  • рубанок.

Короб-шкаф

Как сделать короб для труб в туалете, который одновременно является шкафом? Изготовление любого короба состоит из трех основных этапов:

  1. сборка и установка каркаса;
  2. обшивка изготовленного каркаса;
  3. установка смотровых окон и дверец.

Итак, короб-шкаф собирается по следующей схеме:

  1. стены, являющиеся элементами конструкции, выравниваются. Расстояние между стенами должно быть одинаково по всей высоте будущего короба;
  2. на стенах производится разметка для крепления полок и дверец шкафа;
  3. собирается каркас. Если шкаф предполагается установить во всю ширину туалета, то потребуется установка двух дверок. Устанавливаются держатели для полок;

Монтаж каркаса

Короб для ванной из гипсокартона предполагает наличие каркаса, который изготавливается из металлических профилей. Если коробом решено закрыть вертикально стоящие трубы, обычно расположенные в углу помещения, то каркасная конструкция будет представлять собой три профиля, формирующие в сечении равнобедренный треугольник.

Два из них будут крепиться к смежным стенам.

Разметка и монтаж

Очень важная составляющая в устройстве каркаса под гипсокартон – это проведение точных замеров. Для этого необходимо измерить расстояние от стены до внешнего края трубы. Именно по этому размеру будут выставлять элементы каркаса. Не забудьте измерить и длину самих труб для точной подрезки профилей.

В первую очередь устанавливаются профили, которые крепятся к стенам саморезами. Для этого вам потребуется перфоратор и шуруповерт. А вот третью стойку придется крепить кусками профиля к двум первым стойкам. Конструкция в таком случае получается прочной и жесткой.

Статья по теме: Как клеить тяжелые виниловые обои: требования к клею, рекомендации (фото и видео)

Как определить месторасположение промежуточной стойки? Для этого от места установки двух пристенных профилей проводятся перпендикуляры. Их пересечение и есть необходимое для вас место.

Кстати, крепить эту стойку можно:

  • к самим стенам с помощью специально изготовленных уголков;
  • к пристенным стойкам с помощью нарезанных под определенный размер профилей.

В принципе, оба способа являются хорошим решением. Но чаще всего все-таки мастера используют последний (фото снизу). Он проще.

Каркас короба

Короб из гипсокартона для труб

Какой гипсокартон выбрать

Для выравнивания стены в ванной комнате применяют 2 варианта гипсокартона:

  1. ГКЛВ — зеленого цвета. Толщина листа 12.5 мм. Высота и ширина зависит от фирмы производителя. Этот вид применяют для выравнивания стен, сокрытия труб, создания подвесного потолка.
  2. Огне-влагостойкий ГКЛВО. Данный тип производит фирма Кнауф. Он имеет свойство как противостоять влаге, так и не гореть. Его применяют также для выравнивания стен, потолков. В тех местах, где есть опасность возгорания проводки (старая) или же в частном доме стена – это груба печки, тогда применим этот вид.

Под плитку

Под плитку на полу в ванной комнате выбирают влагостойкие листы ГКЛ. Он более плотный, прочный. Для стен подойдут листы, толщиной 12.5мм. Здесь есть нюансы:

  1. ГКЛВ нельзя клеить в ванной. Их монтируют на металлический каркас. Каркасную основу делают с поперечными горизонтальными профилями. Это идет как усиление основы, способной выдержать вес плитки и клей.
  2. Обязательно надо армировать стыки. Для этого используют армирующую ленту и шпатлевку для стыков. Шпатлевку следует выбирать влагостойкую. Допустим, Кнауф «Унифлот» — универсальная, «Фуген» — влагостойкая.
  3. Все металлические элементы – профили, крепежи, соединители должны быть оцинкованными или покрыты антикоррозийным составом.
  4. Перед созданием каркаса черновую основу обрабатывают гидробарьером.

Под покраску

Под покраску в ванной комнате выбирают гипсокартон зеленого цвета. Монтаж проводят на каркасную основу. Последовательность выполнения работы позволит сделать качественный ремонт, имеющий срок годности до 15 лет.

Что необходимо для возведения короба?

Потребуется следующий инструмент:

  1. рулетка;
  2. отвес, пузырьковый уровень;
  3. ударная дрель;
  4. строительный уголок;
  5. строительный нож;
  6. молоток.

Список материалов включает в себя естественно лист гипсокартона. Вполне достаточно одного стандартного листа 2500*1200 мм с толщиной 9 или 12,5 мм. Лучше всего выбирать влагостойкий гипсокартон, учитывая то, что будут обшиваться водопроводные трубы или канализационный стояк, которые имеют особенность хотя бы немного, но покрываться испариной, так что влажность будет существенной. Тем более это аргументированно если устанавливается короб из гипсокартона в ванной, где и без того влажность повышена.

Каркас для короба можно выполнить как из деревянных брусков 40*40 или 50*50 мм, так и из металлического оцинкованного профиля специально придуманного для работы с гипсокартоном. В случае если будет использоваться дерево, его необходимо заранее обработать антисептиками и грунтами по дереву, которые обезопасят древесину от гниения и разрушения. Металлический профиль в этом плане более практичный, так как не требует обязательной подготовки, да и использовать его несколько легче.

Схема построения короба под трубы на основе металлического профиля.

Из большого разнообразия профилей понадобится направляющий UD профиль и CD профиль для формирования непосредственно каркаса.

Для закрепления элементов каркаса использовать лучше всего дюбеля и забивающиеся еврошурупы для крепления к стене и саморезы “блошки с наконечником сверлом для соединения профилей между собой. Для дерева потребуются каленые саморезы, длиной в два раза больше размера используемого бруса. В любом случае для закрепления листов гипсокартона используются каленые саморезы с прокалывающим наконечником размера 35-45 мм.

Подготовка к отделке

Для того чтобы защитить материал короба для ванной от воздействия воды все стыки и примыкания обрабатываются герметиком. Лучше всего использовать силикон с добавками фунгицидов, предотвращающими развитие плесени. Особенно тщательно герметизацию примыканий следует выполнять для короба под ванной, там, где доступ будет затруднен.

Подготовка поверхности перед отделкой плиткой ограничивается обработкой раствором грунтовки. Вся площадь короба под ванной и вдоль стен на открытом пространстве покрывается рабочим составом при помощи кисточки или валика. Во внутренние и внешние углы закрепляются перфорированные уголки, и затем выполняется приклеивание плитки при помощи специализированных составов. Это могут быть как сухие смеси, которые необходимо разводить водой, так и готовые к применению мастики. Иногда для экономии расходных материалов короб под ванной покрывается вместо плитки краской. Подготовка при таком варианте проведения работ заключается в проклейке серпянкой мест стыка отдельных листов. Поверх армирующей ленты и утопленных головок крепежа наносится выравнивающий слой шпатлевки.

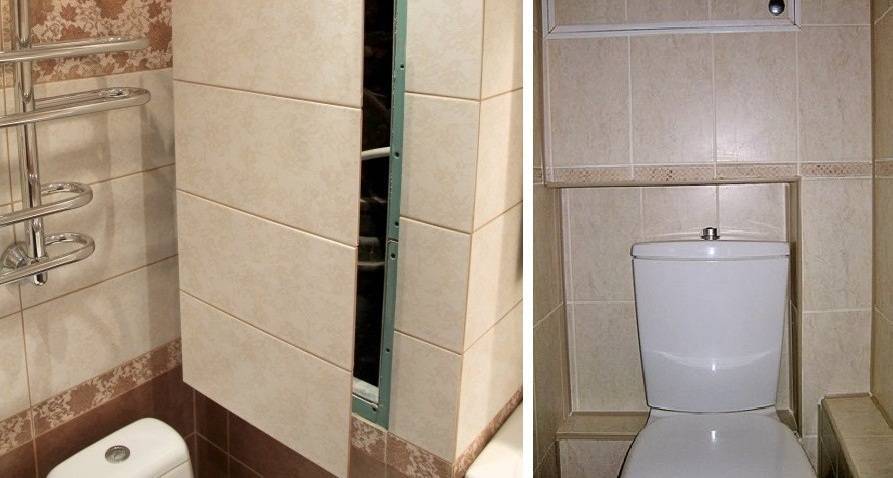

В завершении финишной отделки устанавливается ревизионный люк. Его монтаж выполняется при помощи штатных крепежных лапок. Необходимо чтобы люк по габаритам совпадал с оставленным под него отверстием, и его размер был достаточным для проведения сервисного обслуживания.

Отделанный плиткой короб из гипсокартона с люком

Строим в туалете короб для труб из гипсокартона

Короб для труб в совмещенном или раздельном санузле не должен быть полностью закрытым, так как обычно в этом месте размещаются приборы учета воды, кроме того, надо всегда иметь доступ к стояку в случае протечек. Поэтому самодельные варианты могут быть съемными или с аккуратной встроенной дверцей.Первый вариант актуален, когда все коммуникации в туалете рассоложены за унитазом у задней несущей стены.

Сделать его очень просто, так как требуется только монтаж каркаса из профиля и крепление одного сплошного листа гипсокартона. Но материала в этом случае может потребоваться больше, да и такой метод забирает много пространства у и так небольшой по площади туалетной комнаты.Металлический каркас и гипсокартонные перегородки грамотный хозяин может сделать практически за один день. Для этого понадобится минимум материалов и небольшой набор инструментов.

Гораздо более распространенный метод доступа к стояку в коробе – это монтаж дверцы. В каркасе из профиля делается рама прямоугольной формы – она и будет служить отверстием, чтобы легко проникнуть внутрь.Дверцы можно сделать из того же гипсокартона, пластика, ПВХ, фанеры или других доступных материалов.

Они могут быть одностворчатыми и двустворчатыми, съемными или на петлях. Для удобного закрытия их можно сделать с замками, щеколдой, на магнитах. Грамотно смонтированные дверцы, совпадающие по отделке с коробом и стенами туалета, смотрятся очень красиво.

Подготовительные работы

Работа по установке короба производится поэтапно. Для положительного результата нужно строго придерживаться инструкции. Перед тем как начать монтаж, нужно:

  • подготовить помещение;
  • начертить план короба;
  • нанести разметку;
  • сделать необходимые подсчеты;
  • купить весь необходимый материал;
  • приготовить инструмент.

Рассмотрим этапы подготовки к монтажу короба немного подробнее.

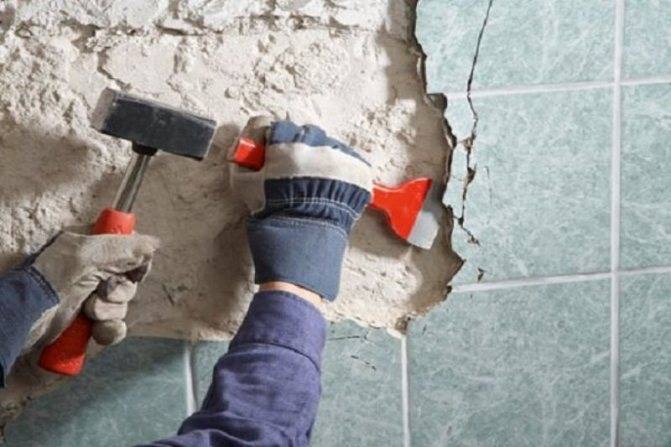

все стены в ванной комнате нужно очистить от старого покрытия. Краску нужно счистить и сделать насечки на бетонную поверхность;


Процесс очистки стен в ванной от старого покрытия

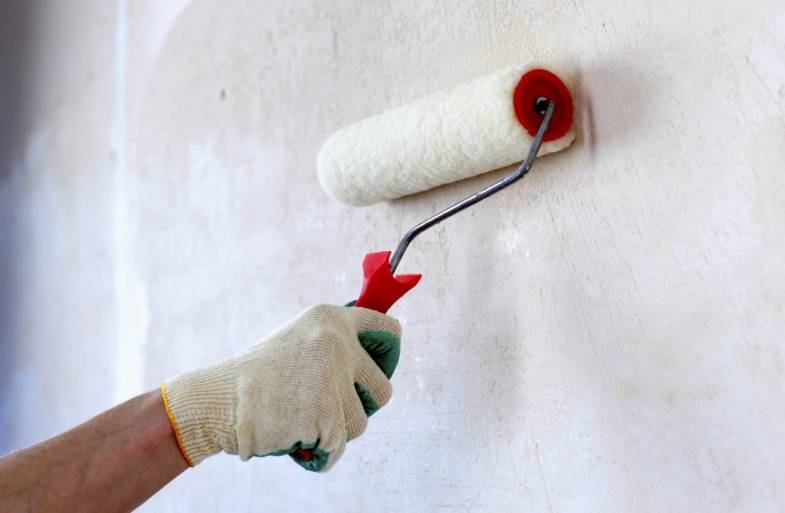

далее, идет грунтовка, для улучшения адгезии;


Обязательно наносите грунтовку перед монтажными работы с гипсокартоном

стены нужно отштукатурить, если неровности составляют больше сантиметра.

Короб из пластика

Еще один часто применяемый материал для скрытия коммуникаций – панели из ПВХ. Пластиковый короб для труб в ванной чаще всего сооружают в том случае, если обшивка стен и/или потолка выполнена или планируется осуществляться пластиком. Рассмотрим, как правильно сделать пластиковый короб своими руками при скрытии канализационного стояка в хрущевке.

Сборка каркаса

Каркас, как и для короба из ГКЛ, собирается из направляющих и стоечных профилей по аналогичной схеме:

  • Направляющие при помощи дюбелей крепятся к стене.
  • Наружный угол формируется при помощи профиля, закрепленного при помощи перемычек. Крепление всех элементов металлического каркаса осуществляется так называемыми клопами или блошками – саморезами по металлу длиной 13 или 16 мм.

Организация полочки в коробе.

Обшивка каркаса

Для обшивки каркаса используются обычные пластиковые панели. В зависимости от размеров каркаса можно выбрать ширину полос 10 или 25 см. Зашивка каркаса производится в таком порядке:

  1. Возле стены к каркасу крепится стартовый профиль, в который заходит край панели.
  2. В профиль заводится один край пластиковой панели, а свободный край прикручивается к металлическим перемычкам саморезами.
  3. Следующая панель соединяется с первой и обрезается по краю стойки каркаса. Обрезанный край также крепится к профилю саморезами.

Если через короб проходят трубы, которые не планируется закрывать (например, трубы отопления или полотенцесушитель), то для их аккуратного обхождения поступают следующим образом:

  • Вплотную к стене к каркасу крепится стартовый профиль.
  • В пластиковой панели с одного края делаются вырезы примерно на половину диаметра трубы.
  • Панель подрезается по ширине и заводится в пространство за трубой.
  • В следующей панели также делается вырез на оставшийся диаметр, и панели соединяются между собой.

Такой метод позволяет сделать аккуратный обвод трубы, а оставшаяся щель впоследствии заполняется герметиком.

Завершающий этап

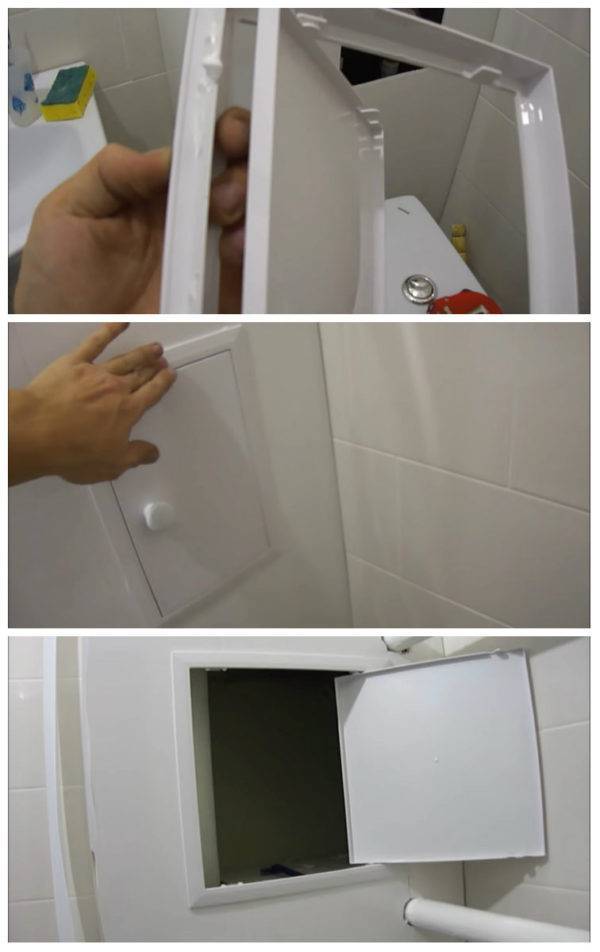

Когда короб полностью обшит, по нанесенным заранее отметкам, при помощи электролобзика с мелкими зубьями вырезаются отверстия под люки.

Для установки на пластиковые короба используются пластиковые откидные или поворотные люки, которые подбираются по размерам. Лючок крепится при помощи силиконового герметика, который наносится по краям изделия. Затем люк прижимается к пластиковой обшивке, а выступивший герметик удаляется.

Если в открывающейся крышке люка нет ручки, открывать его не очень удобно. Для удобства можно обычным саморезом прикрутить подходящую по цвету мебельную пластиковую ручку.

Чтобы было удобней открывать люк, на дверку прикручивается ручка.

Наружный угол закрывается пластиковым плинтусом, который фиксируется при помощи силиконового герметика.

Последний штрих – заполнение белым герметиком щелей между трубой и пластиковой вагонкой.

Что сделать перед созданием короба

Необходимо убедиться в качестве труб, ведь до них уже будет не добраться. Если есть возможность, то их нужно заменить. Если трубы поржавели, то скоро они могут начать протекать. Особенно больным местом является низ трубы, где она уходит в пол. Когда по трубе течет холодная вода, она имеет температуру ниже, чем в туалете. Это приводит к появлению конденсата, который стекает вниз по трубе. Именно в самом низу трубы на полу больше всего конденсата и наиболее уязвимое место. Здесь чаще всего проступает ржавчина и начинается течь.

Перед тем, как сделать короб из гипсокартона на стене, нужно обернуть трубу холодной воды специальным изолирующим материалом

Трубная изоляция предотвратить образование конденсата, что крайне важно ввиду закрытия труб и отсутствия к ним доступа в дальнейшем

Если стоит счетчик на воду, то без специального люка нельзя будет снять показания. Но даже если счетчика нет, то такой люк нужен, чтобы был доступ к вентилю, перекрывающему воду. В коробе нужно будет просто вырезать прямоугольник под люк. При этом сам лючок может быть из пластика. Он очень удобен, мало стоит и хорошо впишется.

Делать люк из гипсокартона весьма хлопотно. Проще купить готовый образец из пластика

Распространенные материалы

Самыми распространенными материалами можно считать следующие виды: Кирпич. Данный материал считает самым сложным в исполнении. Для его осуществления придется потратить много времени и сил. Себестоимость таких работ может сказаться на семейном бюджете. Гипсокартон. На сегодняшнее время этот вариант является одним из самых распространенных вариантов при скрытии труб и радиаторов. Пластиковая вагонка. Тоже распространенный вариант, с помощью которого можно создать атмосферу законченного дизайна помещения.

Греющий кабель для труб — советы по выбору, нюансы применения и особенности эксплуатации (140 фото)
Гидрострелка для отопления — что это такое, принцип работы и особенности применения устройства (110 фото и видео)

Натуральное дерево. Экологичный вариант, который может стать украшение вашей комнаты и отлично вписаться в существующий дизайн и радовать своим видом. Обычно делается на заказ специалистами, но при умелом пользовании инструментом можно создать собственное неповторимое произведение. В магазинах можно встретить уже готовые пластиковые короба для труб отопления. Существует большое разнообразие различных цветов и оттенок.

Если ваши трубы отопления имеют малый диаметр, и находятся рядом с полом, вы можете воспользоваться плинтус коробом, который сможет скрыть ваши трубы отопления. Монтаж таких плинтусов довольно прост и доступен любому желающему.

Насосы, повышающие давление — обзор моделей 2019 года рекомендации по выбору параметров для системы отопления (105 фото)
Насосы для опрессовки отопления — ручные и автоматические модели для современных систем отопления (90 фото и видео)

В последнее время получили широкое распространение металлические перфорированные короба для труб отопления. Они представляют собой П-образную или Г-образную конструкцию, которая крепиться к стене закрывая собой трубы отопления. Существует большое разнообразие различных видов перфорирования. В отличие от сплошных пластиковых или деревянных конструкций они намного успешнее выполняют свои функции по обогреванию помещения. Присутствует большое разнообразие различных цветов и оттенков, которые смогут либо выделить, либо скрыть перфорированный профиль в общем интерьере комнаты или квартиры. Как мы видим, существует огромное количество вариантов, которые помогут вам скрыть от взгляда трубы отопления. Вы всегда сможете подобрать и купить вариант, который вас устраивает.

Выбор циркуляционного насоса — как рассчитать параметры и советы как выбрать насос для современных систем отопления (115 фото и видео)
Колпак на трубу дымохода: виды, варианты применения, задачи и монтаж элемента (110 фото)

Не стоит забывать, что проведение работ по установке короба для труб отопления необходимо подобрать экран для радиатора, который будет составлять одно целое вместе с коробами для труб.

Подготовительные работы

Работа по установке короба производится поэтапно. Для положительного результата нужно строго придерживаться инструкции. Перед тем как начать монтаж, нужно:

  • подготовить помещение;
  • начертить план короба;
  • нанести разметку;
  • сделать необходимые подсчеты;
  • купить весь необходимый материал;
  • приготовить инструмент.

Рассмотрим этапы подготовки к монтажу короба немного подробнее.

все стены в ванной комнате нужно очистить от старого покрытия. Краску нужно счистить и сделать насечки на бетонную поверхность;


Процесс очистки стен в ванной от старого покрытия

далее, идет грунтовка, для улучшения адгезии;


Обязательно наносите грунтовку перед монтажными работы с гипсокартоном

стены нужно отштукатурить, если неровности составляют больше сантиметра.

Какой вид материала выбрать

Решение для облагораживания коммуникаций только одно – закрыть декоративным коробом. Изредка, когда разводка труб рассредоточена по поверхности стены возможно применение фальш-стенки. В большинстве квартир планировки не отличаются особой просторностью. При расположении стояков по углам или в случае компактной локализации разводки наилучшим решением будет использование короба для ванной. Так можно получить максимально компактное расположение, создав иллюзию более просторного помещения.


Канализационные и водопроводные трубы без короба выглядят неэстетично

Есть еще два вопроса, которые необходимо решить перед тем, как приступать к работам – из чего можно выполнить короб для ванны и какой размер он должен иметь. Главное требование, предъявляемое к материалам – стойкость при повышенной влажности:

  • Влагостойкий гипсокартон;
  • Стеновые панели из ПВХ;
  • Пластиковый короб-канал.


Спрятанные в коробе из гипсокартона трубы


Трубы спрятаны под каркасом для панелей ПВХ


Трубы в пластиковом короб-канале Что касается габаритов короба для ванны, то они должны определяться принципом разумной целесообразности. Трубы должны полностью закрываться декоративными стенками с небольшим запасом. Размер внутреннего пустого пространства должен обеспечивать при необходимости ремонта возможность доступа через съемный люк к ключевым узлам (ревизиям, местам установки прокладок, резьбовым соединениям трубопроводов).


Короб для труб с дверцей для ревизии

Тонкости применения

Чтобы спрятать трубы отопления в частном доме или квартире, можно использовать несколько наиболее удобных и рациональных вариантов, это:

  • Процесс укладки труб в полу или стенах.
  • Создание специального короба для готовых труб.
  • Декорирование имеющегося трубопровода.

Чтобы прятать трубы в пол, они должны быть полностью новыми, старые помещать в закрытое пространство нельзя

Если используется пластиковый трубопровод, в процессе монтажа в стену или пол важно учитывать фактор расширения труб, оставляя место для изменения формы всей конструкции. Помещая конструкции из металла или пластика внутрь любой из выбранных поверхностей, важно одеть их в теплоизоляционные кожухи, чтобы потери тепла были минимальными

В процессе монтажа важно оставлять свободный доступ к фитингам.

Для процесса укладки в стену или пол нужно продумать план расположения и нарисовать его на поверхности. После этого проделываются каналы при помощи перфоратора с зубилом и в полученные штробы устанавливаются кронштейны, которые будут удерживать трубы. Как только все готово, проводится подготовка отопительных конструкций, на которые одеваются кожухи и фиксируются при помощи хомутов

Как только все собрано и установлено, важно проверить работу систему и установить, если ли течь. Если все в порядке, штроба заделывается при помощи цемента

Работа с полом выполняется практически также. Разводка труб производится до стяжки, потому в проделанные штробы устанавливаются трубы и все заливается бетоном

В этом случае также важно использовать теплоизоляцию и проверить работоспособность системы

Если же монтаж в пол или стену не подходит, то проще всего возвести каркас, для чего можно использовать гипсокартон, пластик или дерево. Чтобы скрыть трубы при помощи короба, нужно изначально возвести каркас, для чего используются металлические профили или деревянные рейки.

Конструкция короба, это вертикальные стойки и перемычки, сооружая такую конструкцию важно следить, чтобы она располагалась точно под 90 градусов к стене. Монтаж производится с боковых панелей, после чего монтируется передняя

В случае использования ГКЛ, после монтажа нужно сделать еще декор изделия, зашпаклевать его и окрасить либо же использовать иной метод.

Чаще всего этот способ применяют в тех помещениях, где слабо отапливается пространство и вместо полноценной батареи есть только тонкая труба

В этом случае важно не потерять ни единого градуса тепла

Декор труб осуществляется при помощи использования яркой краски, которая выделяет конструкцию, делая ее элементом общей композиции, можно добавить фантазии и вместо трубы у стены будет стоять береза или любое другое дерево, для чего достаточно будет нарисовать на стене листики.
