Как сделать крышу своими руками: выбор оптимального варианта кровли и краткое руководство

Односкатные крыши: устройство кровли

Как и строение любой крыши, качественный состав элементов односкатной зависит от финишного покрытия. Количество основных элементов невелико, но требует к себе внимания.

Армопояс (односкатные крыши)

Снижает распирающую нагрузку стропил и способствует равномерному распределению веса всей конструкции. Необходим в обязательном порядке для строений из газобетона, керамзитобетона и кирпичных стен, если строительство ведется в сейсмоопасном регионе.

Односкатные крыши: мауэрлат

Располагается на верхних частях стен в виде брусьев. Соединен с армопоясом или, в случае строения из кирпича, закрепляется через уже забитые или замурованные в стенах анкеры прочной проволокой – не менее 6 мм диаметра. Сами анкеры должны находиться на расстоянии 30 см от торца стены. Если дом деревянный, из двойного минибруса, то роль мауэрлата выполняет верхняя обвязка

Фронтон односкатной крыши

Редко встречается в строительстве односкатных крыш. Его наличие определяется в зависимости от разницы в высоте между двумя несущими стенами.

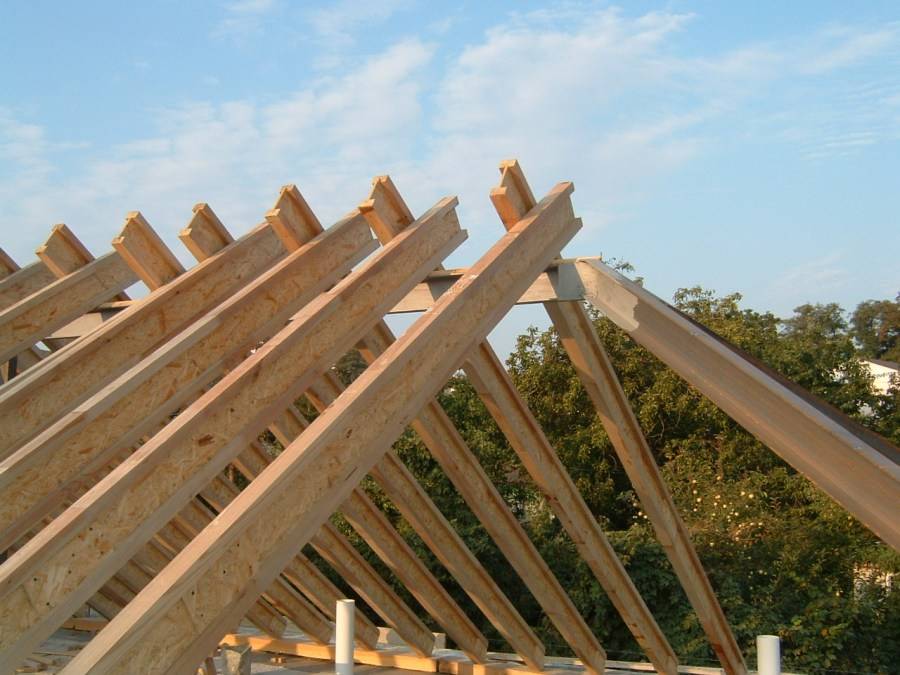

Система стропил односкатной крыши

Служит основанием для укладки кровли, на нее оказывается основная нагрузка

Важно предусмотреть, чтобы она распределялась равномерно по периметру верхней части всего здания, а давление на узлы не превышало допустимых значений. Для создания используются балки из дерева, сечение которых зависит от площади крыши и количества элементов опоры

Опоры односкатных крыш

Подбираются после вычисления веса конструкции и определения финишного покрытия. Количество определяется углом наклона и длиной пролета.

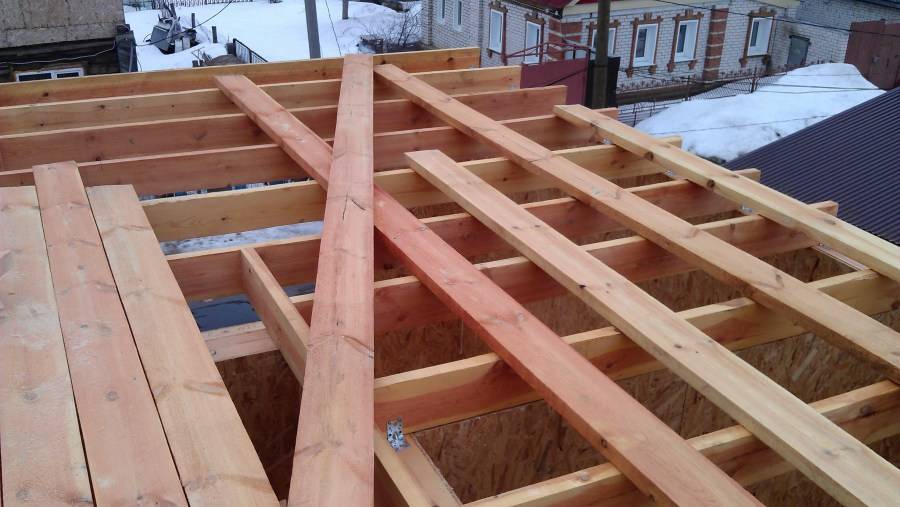

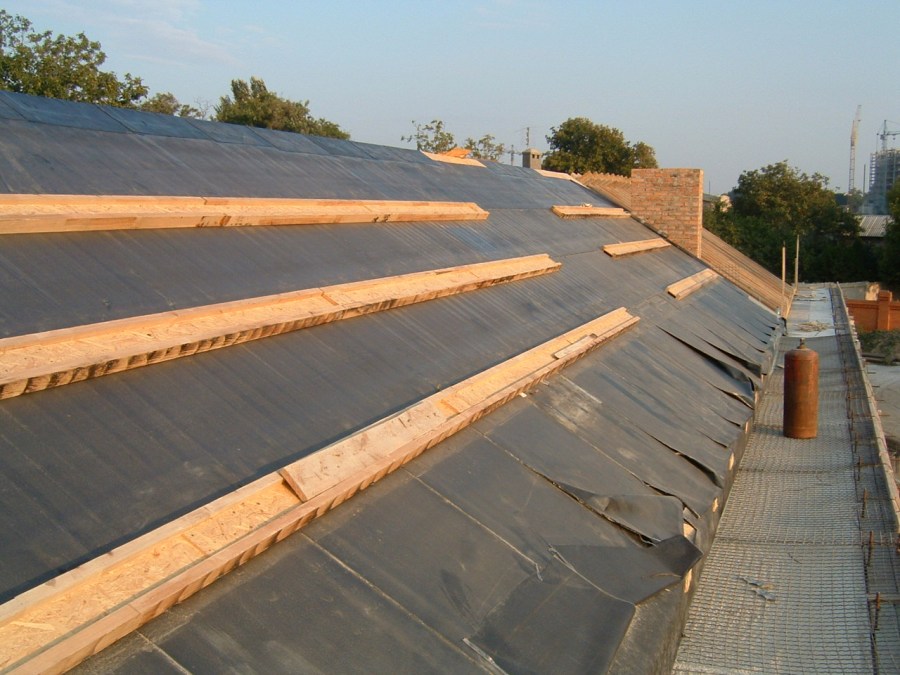

Обрешетка односкатной крыши

Необходима для укладки и закрепления кровельного покрытия и увеличения несущей способности, чтобы каркас мог выдерживать и собственную тяжесть и противостоять дополнительным нагрузкам: снег, вес человека во время проведения ремонтных работ.

Для битумной черепицы выполняют сплошную обрешетку. Для этих целей используются доски – обрезные или не обрезные, могут применяться панели МДФ. Скат может выступать за границы фронтона, образуя козырек для веранды или террасы.

Изоляция односкатных крыш

Обеспечивает защиту от попадания влаги и промерзания. Прокладывается со стороны чердака между стропилами и закрепляется на обрешетке.

Состоит из рулонных плиточных материалов, которые укладываются изнутри на обрешетку.

Пленочные покрытия, которые укладываются поверх утеплителя и закрепляются строительным степлером.

Служит защитой для верхнего ребра крыши, предотвращая попадание влаги и гниение внутренних элементов пирога.

Ригель односкатной крыши

Вид горизонтальной опоры для элементов несущих конструкций. Элемент распределяет нагрузку стропил между другими балками.

Опоры, которые размещаются в пролетах и увеличивают устойчивость всего каркаса.

Монтаж каркаса

Для обеспечения достаточной прочности крыши необходимо позаботиться о каркасе. Каркасом дома являются прикрепленные к мауэрлату стропила.

Следует учитывать, что при длине балок более 4,5 см нужно будет дополнительно монтировать прогоны. Оптимальным размером балок считают сечение 7х15 см.

Стропила прикрепляют к мауэрлату при помощи особого выреза, фиксируемого 20-сантиметровыми гвоздями. Забивают их таким образом:

  • первый забивается по диагонали через стропило в мауэлат;
  • второй прибивают аналогичным способом с обратной стороны;
  • третий гвоздь забивают перпендикулярно сверху.

Благодаря указанной технологии стропило прочно прикрепляется и не двигается.

Верхнюю часть балок внахлест притягивают друг к другу таким образом, чтобы край одной балки перекрывал окончание другой ( параллельной). Их скрепление производится при помощи гвоздей или болтов.

Особенности конструкции крыши с одним скатом

В составе конструкции есть одна плоскость ската, которая формируется самостоятельной системой стропил. Крайние части стропильных ног сооружаются на надёжных опорах, поэтому их относят к категории наслонных. Система стропил состоит из отдельных элементов, которые опираются концами на противоположные стенки постройки.

Стропильная система односкатной крыши обычно имеет несколько вертикальных опор

В качестве опорных деталей можно использовать 1 или 2 ряда столбов. Обязательным условием монтажа стропильных ног является наличие опоры под коньковым концом стропила.

Детали следует монтировать по отдельности. Они устанавливаются на разные по высоте стены, с которыми скрепляются через мауэрлат. Последний отличается от обыкновенной деревянной рамы. Конструкция состоит из двух брусьев, которые укладываются параллельно на стенки из камней, последний венец сруба или на обвязку каркасного строения.

Вышележащую часть мауэрлата принято называть брусом конька. Однако конструкция не будет создавать коньковый перелом, она используется в качестве опоры. Опоры для крыши подобного типа можно выполнить:

  1. Из кирпича, бетона или деревянных реек.
  2. С помощью ряда подпорок, которые предназначаются для дальнейшей отделки.

Разновидности односкатных кровель

Конструкция односкатной кровли является простой, однако возводиться она может по-разному.

  1. Крыша может быть утеплённой или холодной.
  2. Под кровлей можно устроить чердачное помещение. В чистом виде чердаки встречаются довольно редко, так как противопожарные нормы не допускают делать чердак высотой менее 1,6 м. Для односкатной крыши чердачное помещение целесообразно делать лишь в случае, если между конструкцией кровли и верхним перекрытием устраивается жилая мансарда или небольшое помещение для бытовых целей.
  3. Односкатные кровли в большинстве случаев делаются пологими. В основном встречаются конструкции с уклоном 5–15°. Хотя бывают и более крутые крыши с наклоном до 60°. Всё зависит от ветровой и снеговой нагрузки в регионе строительства.

Односкатную крышу можно соорудить:

  • над отдельно размещённой бытовой или жилой постройкой;
  • над пристроенной к главному зданию террасой, баней, входной группой, гаражом и т. д.

Отвод осадков со ската будет происходить автоматически. Достигается это благодаря разнице в высоте стен, которые используются в качестве опор. Соответственно, не понадобится устраивать внутренний сток. К низкой стороне довольно часто фиксируют жёлоб водостока, который отлично справляется с задачей отведения воды в летнее время. В зимний период на пологом скате иногда собирается снег

В этом случае крышу можно почистить, соблюдая необходимые меры предосторожности

Водосточные системы на односкатных кровлях

Односкатная кровля обязательно должна быть с уклоном. Водосток для такой постройки может быть:

  • организованным;
  • неорганизованным.

Организованный водосток предполагает наличие желобов и труб, отводящих осадки в специально выделенные места

Водосточную систему в таких домах делают наружной, устраивать внутреннюю нет надобности. Сливные желоба следует устанавливать со стороны низкой стенки «в крест» по направлению к стоку.

Жёлоб надо монтировать со стороны низкой стенки перпендикулярно направлению стока

Сточные воды следует выводить в систему дренажа.

Наклон постройки можно обеспечить:

  • отличающимися по высоте перегородками или рядами подпорок;
  • зафиксированными к стенке главной постройки опорными деталями, которые располагаются выше уровня противоположной стенки;
  • половинчатой фермой, которая устанавливается на стены или опоры одинаковой высоты.

Материалы для покрытия кровель с одним скатом

Покрывать односкатное строение можно одним из следующих материалов:

  • жесть для кровли;
  • рулонные материалы;
  • шифер;
  • профнастил;
  • металлочерепица.

Если требуется сделать красивую постройку под общий стиль остальных строений, можно применить пластик, плитку из сланца или черепицу.

Монтаж искусственной кровли выполняется лишь в случае значения угла наклона, допускаемого изготовителями материала. Скатные конструкции с маленьким уклоном нельзя покрывать соломой и другими подобными материалами, так как они могут быстро сгнить.

Какие бывают виды крыш по конструкции

Скатная крыша темного цвета

Выбор очень велик, поскольку имеется множество конструктивных решений формы крыши. Простейший вариант – односкатная крыша. Самый распространенный – двускатная. Сложной в строительстве, но при этом очень удобной в эксплуатации, является крыша вальмового типа.

Как же определить, какой вариант наилучшим образом подойдет именно для вашего дома? Сначала стоит определиться с их основными типами. Их два – плоская и скатная.

  1. Плоская крыша

    Конструктивно она не очень удобна, так как требует большого запаса прочности. Ведь она не имеет удобного естественного стока, с нее нелегко убирать снег, могут быть и проблемы с отведением дождевой воды. Ее стоит делать тогда, когда крыша должна использоваться как дополнительное пространство, на котором планируется что-либо размещать. Так что в наших условиях она используется достаточно редко.

  2. Скатные крыши

    Представлены целым рядом вариантов, и гораздо более удобны, чем плоские. Подходят для самых разных архитектурных решений домов, требуют меньшего запаса прочности, чем плоские крыши. С них легко сходит снег, легко отвести воду. Поэтому они получили широкое распространение и существуют в самых разных вариантах. Могут выполняться в чердачном и мансардном вариантах, отличающихся между собой по степени утепления, а главное – по особенностям конструкции.

  3. Чердачная крыша

    Чердачная крыша проще, поскольку не подразумевает создание жилого помещения непосредственно под крышей. Поэтому часто делается такая крыша своими руками, без помощи профессиональных мастеров.

  4. Мансардная крыша

    Мансардная крыша требует более сложных условий теплоизоляции и других конструкционных решений. Поскольку при ее возведении создается дополнительное функциональное жилое помещение. Самостоятельно мансардную крышу построить крайне сложно.

По геометрическим формам крыши скатного типа также отличаются:

  • Односкатная крыша.

    Когда уклон крыши направлен в одну сторону на всем протяжении строения.

  • Двускатная крыша.

    Когда наклон скатов на протяжении всего строения направлен в две противоположные стороны от максимально высокого ребра в центральной части крыши. Это один из самых распространенных вариантов крыши. Эффективно отводит осадки. Достаточно прост в исполнении, поэтому является классическим решением при строительстве крыши частного дома своими руками. Удобно и то, что под этой крышей можно создать чердачное или мансардное помещение.

  • Вальмовая крыша.

    Вальмовая крыша имеет четыре ската, поскольку вместо фронтонов на торцах здания размещаются треугольные скаты – вальмы, также улучшающие отведение осадков с крыши.

  • Полувальмовая крыша.

    Полувальмовая крыша (она же голландская) – это промежуточный вариант между двускатной и вальмовой, поскольку фронтон не заменяется полностью вальмами. Лишь в верхней части устраивается небольшой треугольный скат над фронтоном. Очень эффектно выглядит, но мало подходит под строительство крыши частного дома своими руками.

  • Шатровая крыша.

    Шатровая крыша состоит из трех и более треугольных скатов, которые сходятся в одной наивысшей точке. Она эффективна в плане отведения осадков, с нее отлично сходит снег. Но при этом достаточно сложная конструктивно, требует помощи опытных строителей. Также, как и вальмовые конструкции.

  • Сложные типы крыш.

    Сложные типы крыш – это многощипцовые и ломаные. Их используют для домов сложной архитектуры, с флигелями и другими конструктивными особенностями. Они создаются сложнее, чем предыдущие конструкции, требуют точного расчета и аккуратной разметки. Используются гораздо реже, чем вальмовая, и тем более – классическая двускатная крыша.

  • Купольные и конические крыши.

    Гораздо более редким вариантом являются купольные и конические крыши, придающие домам оригинальный вид, но требующие мастерства при возведении. А главное – безупречного вкуса архитектора при их создании. Иначе могут выглядеть примитивно и вульгарно, несмотря на сложность конструкции. Как это случается с пристройками в виде башенок с конической крышей, которые последнее время набирают особой популярности.

Основные термины и определения

Стропила — это диагональные элементы, которые непосредственно поддерживают настил крыши.

  • Доска коньковая. Коньковая доска служит площадкой для крепления противостоящих стропил и не обеспечивает структурной опоры.
  • Стропильная стяжка. Стропильная шпилька противостоит внешним силам, действующим на несущие стены. Поскольку стропила располагаются на стеновых плитах под углом, они оказывают горизонтальное воздействие на внешние стены.
  • Стропильные стяжки, которые часто используются в качестве потолочных балок, не позволяют этим горизонтальным силам вызывать «блин» стен.

Проект одноэтажного каркасного дома

Второй проект представляет одноэтажный дом с односкатной крышей. Строение универсальное, так как возвести его можно из разных материалов (СИП панелей, в виде каркаса обшитого досками, различных блоков, например, газобетонных).

Использовать такой дом можно как для временного проживания, например, дачи, так и для постоянного, если бюджет на строительство небольшой. Это мини -коттедж простой конструкции, возвести которую несложно.

Читайте на нашем сайте:

  • Проекты одноэтажных домов из СИП панелей.
  • Строительство домов из теплоблоков.

Проект одноэтажного дома с односкатным видом кровли Технические характеристики строения:

  • общая площадь, не считая крытой террасы – 60 квадратов. Жилая – 58. В доме все только самое необходимое, поэтому между площадями минимальная разница;
  • габариты коробки строения – 12*5 метров. При такой длине внутреннее пространство можно разделить на большее количество помещений;
  • строение имеет вытянутую и узкую форму. Это позволит уместить его на таком же участке. Также стоит учесть, что все комнаты будут смежными;
  • применяемая технология строительства – модульная или каркасная, хотя и ячеистые блоки прекрасно подойдут.

Внутренняя планировка

Вход в строение расположен по центру, но не точно, а с небольшим смещением, чтобы можно было сделать основную спальню больше. Благодаря такому положению двери, появилось одно центральное помещение, из которого можно пройти в разные части дома, не делая их полностью смежными.

После входа сращу идет кухня-гостиная площадью 21,78 м2. Основная часть этой комнаты отведена под обеденную зону, хотя расставить мебель можно иначе.

В боковых стенах сделано по два прохода. Уходя направо, можно попасть в спальню и сантехнический узел. Из жилой комнаты идет проход в достаточно просторную гардеробную.

Виды крыш по форме

По форме крыша каркасного дома бывает:

  • Плоская односкатная – самая дешевая и простая в монтаже.
  • Двускатная – подходит для одноэтажных и двухэтажных домов с небольшой площадью и прямоугольных зданий.
  • Ломаная – идеальная для проектов с мансардой.
  • Четырехскатная – используется для строений любого типа, устойчива к ветряным нагрузкам.
  • Многощипцовая – сложная конструкция, состоящая из нескольких скатов. Подходит для проектов многоуровневых домов.
  • Шпилеобразная – оригинальная, идеальная для снежных регионов, но требует сложных расчетов.

Выбирая форму крыши, учитывают:

  • Площадь, этажность, общий проект и дизайн дома.
  • Выбранный кровельный материал.
  • Климатические условия региона (ветер, снег).
  • Бюджет.

Следует отметить, что самым безопасным признается уклон скатов, составляющий от 30 до 45 градусов.

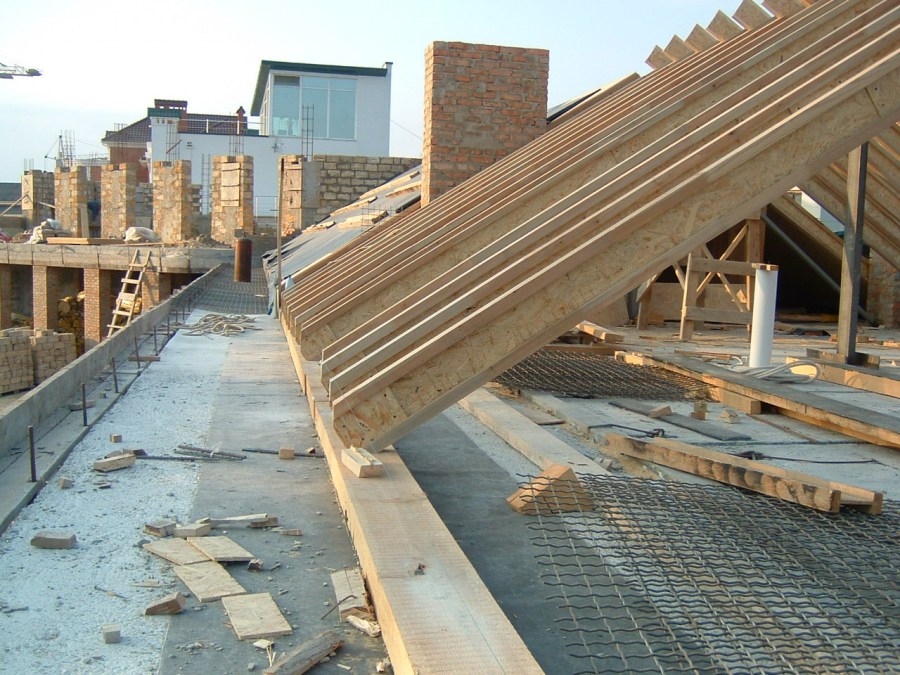

Элементы стропильной системы крыши

Конструкция стропильной системы состоит из различных элементов. Основными составляющими крыши есть: скаты, карниз и конёк. Верхним элементом крыши является конек. Свес (карниз)- это нижний элемент, а скат — находится между карнизом и коньком. Так же к стропильной системы относят несущие элементы.

К несущим элементам стропильной системы относят:

Мауэрлат — является основой для крепления стропил, он укладывается по периметру стен. Он укладывается для того, чтобы нагрузка была равномерной. Для изготовления мауэрлата берётся брус 20см*20 см или 15 см*15см (для небольших конструкций).

Наклонные балки, с помощью которых передаётся нагрузка от крыши, ветра и снега на конструкцию мауэрлата – это стропильные ноги. Их чаще всего монтируют от конька до карниза.

Балка, на которую опираются детали крыши- это прогон. На диаметр прогона влияет его пролёт, чаще всего берётся 20*20 см.

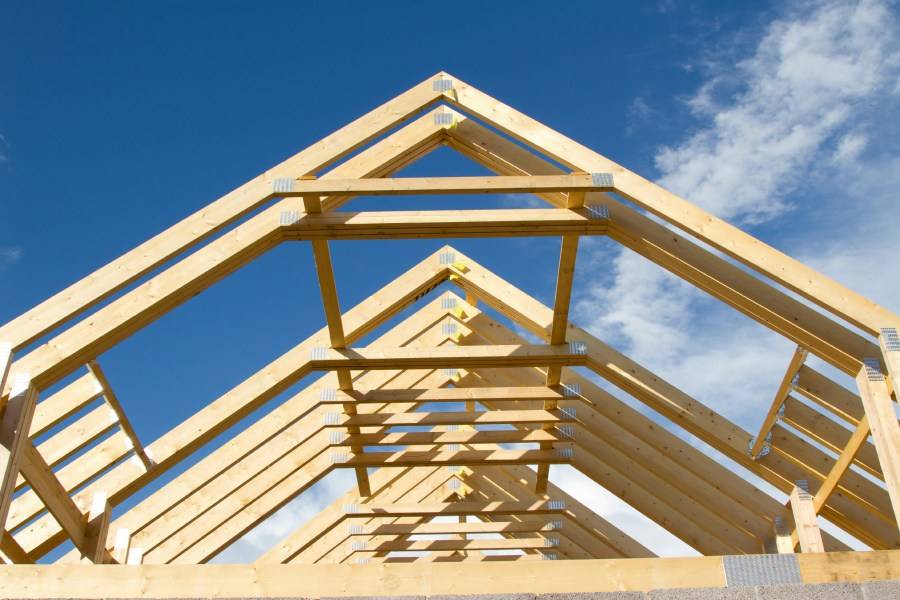

Элементом стропильной системы так же является ферма. В состав данной конструкции входят: затяжки, стропилы, стойки, подкосы. Ферма строится в форме треугольника, благодаря чему имеет хорошую устойчивость.

Узлы соединения стропильной системы бывают таких категорий: узел соединения мауэрлата и ног, узел соединения элементов деревянной фермы и ног.

Способ соединения мауэрлата и стропил есть скользящий и жёсткий.

Не всегда можно применять жёсткие углы, потому что от влияния окружающей среды деревянные элементы подвергается деформации и применять жесткую сцепку наслонных систем не всегда является уместным.Для постройки наслонных стропил используют систему скользящих углов.

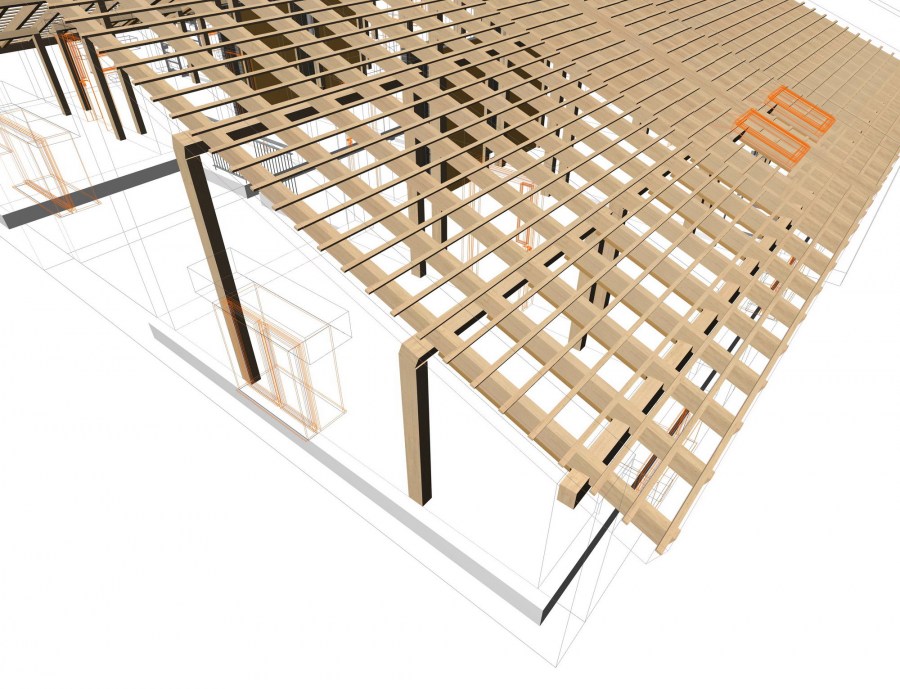

Наличие чертежа стропильной системы, где указаны все элементы конструкции, эффективно поможет в работе над системой.

Чертёж представлен ниже.

Подготовительный этап

Чтобы определиться с конфигурацией и размером крыши, необходимо учесть снеговую и ветровую нагрузку в имеющихся климатических условиях – чем меньше угол наклона, тем лучше конструкция противостоит нагрузкам. Но малый угол наклона (40 градусов и менее) не позволяет в полной мере использовать чердачное помещение.

Форма и конструкция крыши разрабатываются в соответствии с проектным планом дома: ключевые точки опоры стропильной системы кровли должны совпадать с линиями и точками расположения несущих конструкций нижележащего этажа

Таким образом, необходимо принять во внимание ширину дома, наличие продольной несущей стены по центру

Если чердак не планируют задействовать в качестве дополнительной полезной площади для постоянного или сезонного проживания, можно выполнить надежную крышу с наслонными стропилами. В этом случае стропила крепятся к коньковому прогону, который поддерживают стойки, опирающиеся на внутреннюю несущую стену.

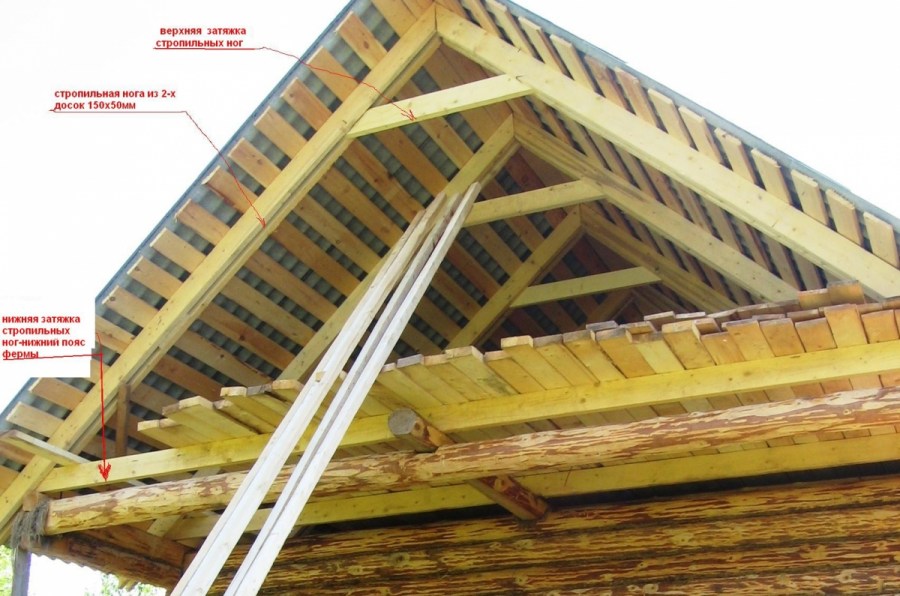

конструктивные схемы висячих и наслонных стропил

Висячие стропила – наиболее практичный и экономичный вариант для легких построек. В этом случае стропильные ноги попарно связываются между собой ригелями – горизонтальными перемычками, которые обеспечивают необходимую жесткость конструкции. Система с висячими стропилами опирается на боковые стены сооружения.

Если ширина дома превышает 6 метров, помимо ригелей, который выступают в качестве основы для потолка, выполняется установка прогонов и стоек. Прогон представляет собой горизонтальный брус, выступающий в качестве дополнительной опоры для стропил, образующих скат кровли. Монтаж прогона требует использования стоек. Стойки, в свою очередь, опираются на лежни – специальный брус, уложенный вдоль ската.

Лежни и стойки выполняют функцию каркаса стен мансардного помещения. Такая наслонная конструкция позволяет сделать мансарду или просторный чердак для хозяйственных нужд своими руками.

основные элементы стропильной системы

Если требуется строительство простой и надежной крыши, оптимально подходит двускатная конструкция с углом наклона 45-50°. Такая стропильная система пригодна для монтажа на жилых домах и постройках различного назначения.

При расчете материалов необходимо принять во внимание, что стропильная система должна быть достаточно легкой, чтобы избежать чрезмерной нагрузки на фундамент, но при этом прочной. Сечение пиломатериалов следует выбирать исходя из размеров стропильной конструкции

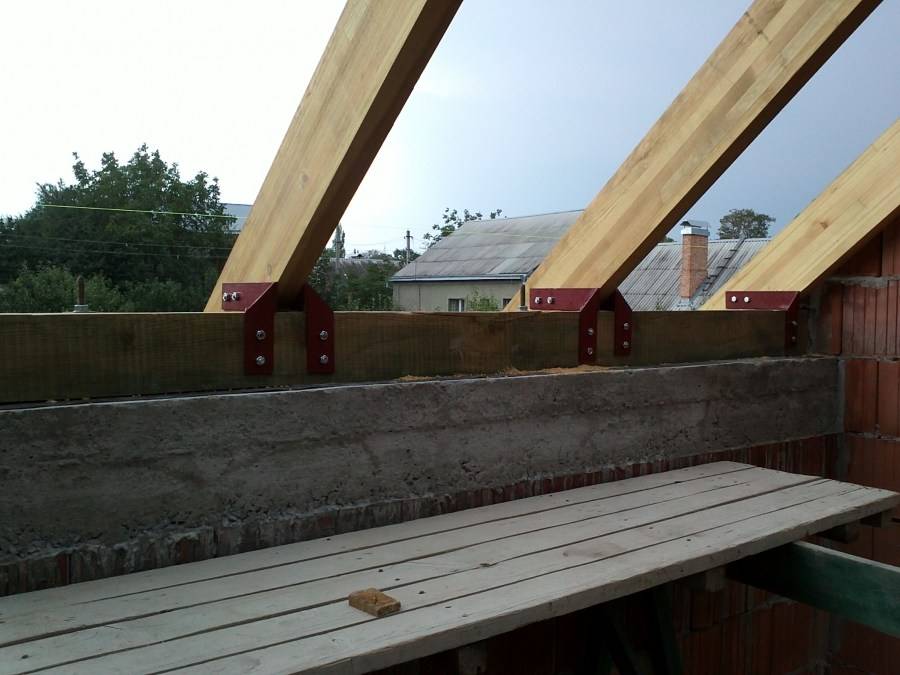

Как правильно закрепить мауэрлат

Для более надежного закрепления крыши необходимо надежно соединить ее со стеной строящегося дома. При строительстве деревянного здания мауэрлат не используется, поскольку его может прекрасно заменить верхний венец, для которого используется брус или бревно. При этом в качестве крепления к стенке используются специальные «плавающие» крепежи.

Их можно приобрести в готовом к использованию виде под названием «салазки». Благодаря такому обустройству конструкция крыши может несколько смещаться во время усадки стен, не позволяя ей разрушаться или деформироваться.

Это касается и каркасного дома, в котором мауэрлат представляет собой верхнюю обвязку стен, прикрепляемую к каркасным стойкам уголками, скобами или обычными гвоздями. Если крыша имеет кирпичную, бетонную конструкцию, а также, если она собрана из бетонных блоков, для нее используется способ крепления через мауэрлат. В свою очередь, для подобного крепления существуют различные способы:

  • Крепление с помощью скоб. При этом внутренняя сторона кладки усиливается антисептированными деревянными брусками, расстояние между которыми – четыре ряда от обреза. Скоба одной своей стороной прикрепляется к брусу, а второй – к мауэрлату. Этот простой способ крепления применяется при строительстве невысоких домов.
  • Крепление с помощью шпилек.
  • Крепление с использованием анкерных болтов.

Если монтаж крыши выполняется самостоятельно, используется способ крепления с применением шпилек или анкерных болтов, диаметр которых 10-12 мм. В этом случае крепеж закладывают в кладку, на обрез кладут мауэрлат, по которому несильно стукают молоточком. В результате чего на брусе останется углубление так, где будет применяться крепеж. Делают отверстия для шпилек. А затем брус надевается на крепеж. Остается только закрутить гайки. Такой способ крепления идеален для стен из легкого бетона и монолитного асмопояса.

Самостоятельное возведение крыши частного дома

Коровин Сергей Дмитриевич Магистр архитектуры, закончил Самарский Государственный Архитектурно-Строительный Университет. 11 лет опыта в сфере проектирования и строительства.

По статистике каждый второй домовладелец построил свое жилье самостоятельно. Согласно их отзывам, самостоятельное возведение крыши – один из самых сложных этапов для непрофессиональных строителей

Поэтому очень важно подойти к этому этапу, имея в голове полное представление о всех нюансах процесса. Чтобы разобраться в том, как сделать крышу своими руками, необходимо изучить устройство, технологию монтажа, порядок работ и особенности крепления всех составляющих конструкции. Для начала необходимо определиться с формой

На сегодняшний день наиболее популярными видами являются:

Для начала необходимо определиться с формой. На сегодняшний день наиболее популярными видами являются:

Перекрытие крыши одним единым скатом позволит сэкономить нервы и материалы, поскольку конструктивно это самый простой вариант. Если сделать такой каркас самостоятельно, то трудоемкость работы будет наименьшей, а скорость монтажа высокой. Но такая форма имеет недостаток – отсутствует возможность обустройства полноценного чердака или мансарды, поскольку подкровельное пространство получается слишком низким.

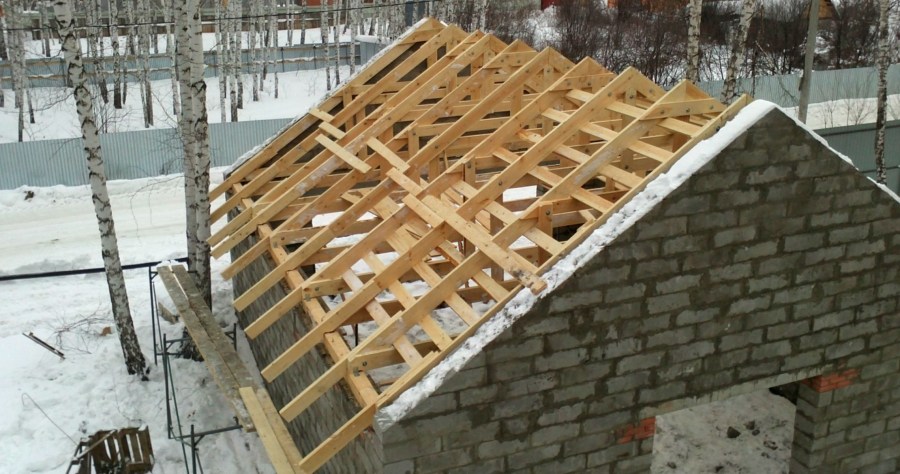

Двухскатная крыша монтируется намного чаще. Она чуть сложнее в изготовлении, но позволяет получить больше пространства. По сравнению с четырехскатной она обладает меньшей сложностью и массой, однако потребуется сделать треугольные фронтоны по торцам здания.

Двускатная – самая популярная форма

Перед тем как приступить к самостоятельному возведению крыши с четырьмя скатами, потребуется серьезно подготовиться. Такая система имеет больше элементов по сравнению с двумя предыдущими. Кроме того, на мансарде нет возможности сделать полноценные окна, поскольку конструкция крыши лишена фронтонов и монтажа сложных мансардных или слуховых окон не избежать.

Четырехскатная сложна в устройстве, но экономия достигается за счет отсутствия фронтонов

Для мансарды отличным вариантом будет комбинированная конструкция с ломаными скатами. В этом случае в нижней части кровля имеет больший уклон, чем на верхнем участке. Такая сборка позволяет поднять потолок в помещении и сделать построенный дом более комфортным.

Ломаная – не самая “архитектурная”, зато очень эффективная в плане используемого пространства

Перед началом работ нужно сделать расчет конструкции. Вычислять сечения всех элементов не имеет смысла. В большинстве случаев их можно принять конструктивно:

  • мауэрлат — 150х150 мм;
  • стойки — 100х150 или 100х100 мм в зависимости от сечения стропил;
  • подкосы — 100х150 или 50х150 мм с учетом удобства соединения со стропилами;
  • затяжки — 50х150 мм с двух сторон;
  • прогоны — 100х150 или 150х50 мм;
  • накладки толщиной от 32 до 50 мм.

Расчет обычно выполняют только для стропильных и накосных ног. Требуется подобрать высоту и ширину сечения. Параметры зависят от:

  • материала кровельного покрытия;
  • снегового района;
  • шага стропил (подбирается так, чтобы было удобно укладывать утеплитель, для минеральной ваты между элементами в свету должно оставаться 58 см);
  • пролета.

Подобрать сечение стропил можно с использованием общих рекомендаций. Но в этом случае рекомендуется делать небольшой запас.

Расчет обычно выполняют для стропильных ног

Если вы предполагаете сделать теплую крышу, то высоту сечения ног подбирают с учетом толщины утеплителя. Смонтировать его нужно так, чтобы он не выступал выше несущих балок. Также нужно учесть, что для минеральной ваты делается вентиляционный зазор 2—4 см между ней и покрытием. Если высоты стропил для этого недостаточно, предусматривается установка контробрешетки (контррейки).

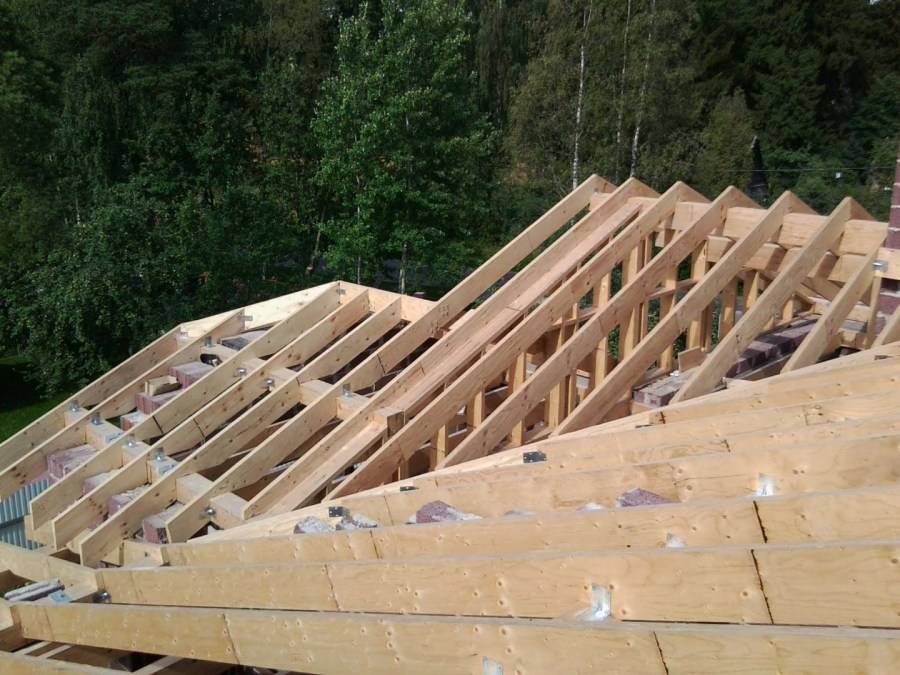

Стропильная система

Правильный состав теплого пирога

Подготовительный этап

Чтобы определиться с конфигурацией и размером крыши, необходимо учесть снеговую и ветровую нагрузку в имеющихся климатических условиях – чем меньше угол наклона, тем лучше конструкция противостоит нагрузкам. Но малый угол наклона (40 градусов и менее) не позволяет в полной мере использовать чердачное помещение.

Форма и конструкция крыши разрабатываются в соответствии с проектным планом дома: ключевые точки опоры стропильной системы кровли должны совпадать с линиями и точками расположения несущих конструкций нижележащего этажа

Таким образом, необходимо принять во внимание ширину дома, наличие продольной несущей стены по центру. Если чердак не планируют задействовать в качестве дополнительной полезной площади для постоянного или сезонного проживания, можно выполнить надежную крышу с наслонными стропилами. В этом случае стропила крепятся к коньковому прогону, который поддерживают стойки, опирающиеся на внутреннюю несущую стену

В этом случае стропила крепятся к коньковому прогону, который поддерживают стойки, опирающиеся на внутреннюю несущую стену.

Висячие стропила – наиболее практичный и экономичный вариант для легких построек. В этом случае стропильные ноги попарно связываются между собой ригелями – горизонтальными перемычками, которые обеспечивают необходимую жесткость конструкции. Система с висячими стропилами опирается на боковые стены сооружения.

Если ширина дома превышает 6 метров, помимо ригелей, который выступают в качестве основы для потолка, выполняется установка прогонов и стоек. Прогон представляет собой горизонтальный брус, выступающий в качестве дополнительной опоры для стропил, образующих скат кровли. Монтаж прогона требует использования стоек. Стойки, в свою очередь, опираются на лежни – специальный брус, уложенный вдоль ската. Лежни и стойки выполняют функцию каркаса стен мансардного помещения. Такая наслонная конструкция позволяет сделать мансарду или просторный чердак для хозяйственных нужд своими руками.

Если требуется строительство простой и надежной крыши, оптимально подходит двускатная конструкция с углом наклона 45-50°. Такая стропильная система пригодна для монтажа на жилых домах и постройках различного назначения

При расчете материалов необходимо принять во внимание, что стропильная система должна быть достаточно легкой, чтобы избежать чрезмерной нагрузки на фундамент, но при этом прочной. Сечение пиломатериалов следует выбирать исходя из размеров стропильной конструкции

Этап ІV. Монтаж конькового прогона

В рассчете конькового прогона отталкивайтесь от таких нюансов:

Если же в здании есть капитальные продольные стены, или хотя бы два ряда внутренних столбов, тогда прогонов делают два.

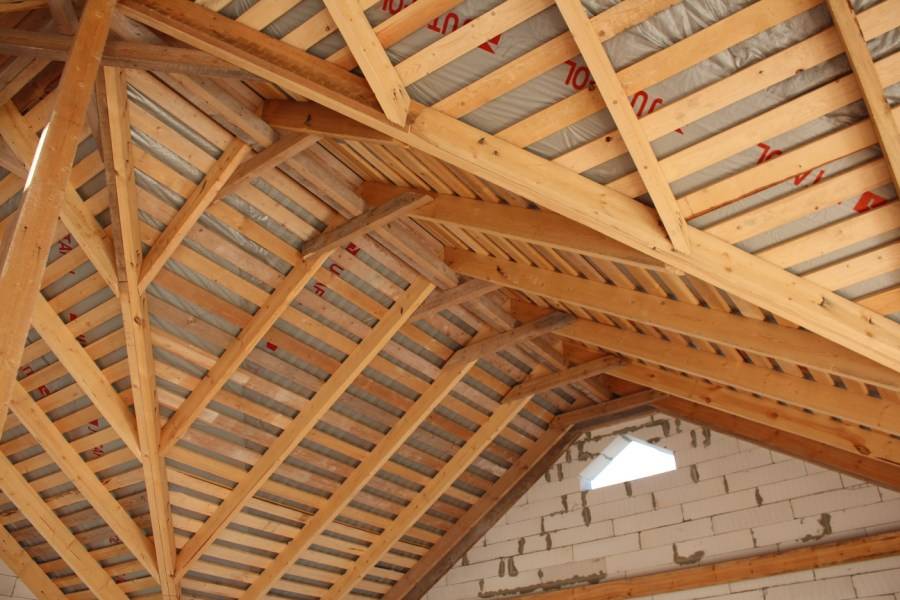

При этом многие стропильные конструкции по длине могут быть составными, а для увеличения жесткости используются ригели.Если же здании нет внутренних опор, тогда здесь наклонные стропила сделать не получится. А поэтому используются специальные строительные фермы, к которым чердачное перекрытие попросту подвешивается. В таком случае стержни, которые расположены по верхнему контуру ферм, образуют верхний пояс строительной ферма, а по нижнему контуру – уже нижний пояс.

Сама решетка фермы образует теперь вертикальные стержни и раскосы – наклонные стержни, которые располагаются между верхним и нижним поясом. Причем такие фермы необязательно изготавливают только из дерева, напротив, сегодня достаточно популярны стальные железобетонные. В процессе самого строительства фермы устанавливают на расстоянии 4-6 метров друг от друга.

Самый простой вариант таких ферм  – это шпренгельные, которые состоят из стропильных ног, вертикальной подвески, бабки и затяжек.Если ширина здания достаточно большая, при установке используются строительные фермы или шпренгельные опоры. Но тогда чердачное перекрытие нельзя перекрывать балками, которые будут опираться на одни только стены. Такую конструкцию необходимо подвешивать на стальных хомутах к нижнему поясу фермы, или к затяжке, чтобы образовать, таким образом, подвесные перекрытия.

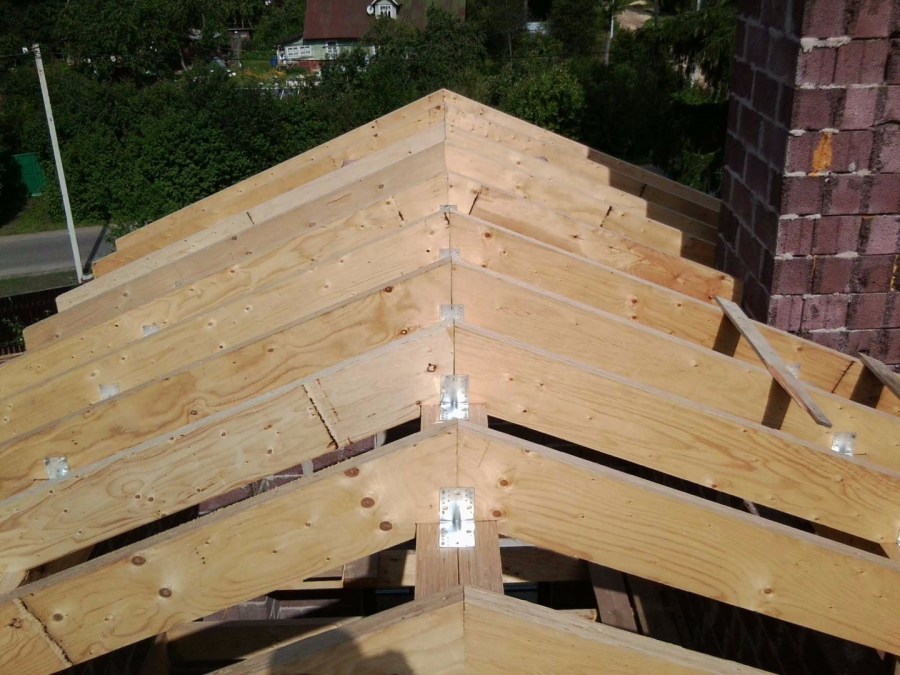

В этой фотоиллюстрации хорошо видно, как именно стропила нужно крепить к коньку и хребтам:

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
