Как установить и подключить интернет розетку, телевизионную розетку и телефонную

Подготовительные работы

Первое, что нужно сделать, это проложить электрическую проводку под интернет, конечно, если это не было сделано еще при строительстве дома. Проводка прокладывается к одной точке в квартире, а к ней уже будет подключен Wi-Fi роутер, который обеспечит надежное покрытие для всех интернет-пользователей.

После того как проводка будет подведена, можно устанавливать подрозетник. Для этого используется перфоратор и специальная коронка, при помощи которых в стене выдалбливается подходящее отверстие. Готовая ниша очищается от пыли и прочих загрязнений, и затем в нее устанавливается подрозетник. Закрепить его можно при помощи густой алебастровой смеси.

На этом подготовительные работы заканчиваются и можно переходить к разводке проводов.

Подробная инструкция по подключению

Начнем с инструмента, который понадобится для заделки розеток под витую пару. В идеале желательно приобрести универсальный экстрактор (показан на рисунке 9). Он позволяет запрессовать и отрезать остаток провода одним движением. Благодаря китайским производителям, такой универсальный инструмент стоит порядка 3-4 долларов. Цена брендовых изделий может быть в 2-3 раза дороже.

Рис. 9. Универсальный экстрактор

Данный инструмент имеет специальный механизм, позволяющий запрессовать провод между двух ножей контакта и обрезать его излишек (3 на рис. 9). Помимо этого он снабжен плоской отверткой (2) и крючком (1), позволяющим извлечь провод при неправильной заделке. Стоимость универсального экстрактора относительно невелика, а польза вполне ощутимая.

Не менее полезными окажутся универсальные клещи для снятия изоляции. Они стоят примерно столько же, как экстрактор, могут разделывать кабель Ø3.5-9 мм типа UTP, STP, FTP. Имеется возможность регулировки глубины надреза.

Универсальные клещи для снятия изоляции

Использовать нож для снятия изоляции нежелательно, поскольку в этом случае возникает большая вероятность повредить одну из жил витой пары.

Разобравшись с необходимым инструментом, перейдем к алгоритму заделки витой пары в коммутационное устройство. Будем исходить из того, что кабель уже проложен, посадочное место под розетку подготовлено. Порядок действий следующий:

Используя универсальные клещи, срезаем слой внешней изоляции с конца провода. Достаточно оголить 4-5 сантиметров. Действовать нужно аккуратно, чтобы не повредить жилы. Если это произошло, обрежьте поврежденный участок, отрегулируйте глубину надреза и повторите операцию.
После снятия изоляции разравняйте каждую из пар

Обращаем внимание, что в их зачистке нет необходимости. Каждый контакт площадки имеет специальные микро ножи, подрезающие изоляцию и обеспечивающие надежный контакт и фиксацию провода.
Разбираем розетку

Для этого снимаем лицевую панель. Для этого потребуется выкрутить фиксирующий винт или отстегнуть специальные защелки (зависит от конструктивного исполнения). Если используется модульная розетка, то необходимо извлечь из нее модули.
Фиксируем кабель на модуле при помощи стяжки (Е на рис. 1) или другим, предусмотренным конструкцией способом.
Вставляем провода в фиксаторы, при этом необходимо придерживаться цветовой маркировки выбранного стандарта. Не старайтесь глубоко утопить жилы, достаточно просто зафиксировать их, приложив небольшое усилие (А рис. 11).
Используя экстрактор, выполняем запрессовку (В рис. 11).

Рис. 11. А – кабель с разведенными по фиксаторам проводами, B – запрессовка экстрактором

На данном этапе сделаем небольшое отступление, касательно использования подручных средств для запрессовки. Иногда можно встретить советы, в которых при отсутствии необходимого инструмента для запрессовки рекомендуют использовать канцелярский нож или тонкую шлицевую отвертку. Такой подход можно применять только в самом крайнем случае, когда срочно необходим доступ к сети, а инструмента под рукой нет. Но в дальнейшем такую розетку нужно обязательно пережать. В противном случае велика вероятность потери контакта провода с фиксатором через некоторое время.

Также заметим, что многие брендовые производители к каждой розетке прилагают простой пластмассовый экстрактор, позволяющий надежно заделать провод, после чего останется только аккуратно обрезать его излишки.

  1. После запрессовки модуль устанавливается на место. Если розетка внешняя, то ее основание прикручивается к подготовленной площадке, таким образом, чтобы подвод кабеля осуществлялся сверху, а разъем под коннектор снизу. При установке внутренней розетки, ее основание устанавливается в подготовленный стакан и фиксируется в нем.
  2. Прикручиваем лицевую панель, после чего проверяем работоспособность. Сделать это можно при помощи специального тестера, но проще подключить компьютер и проверить наличие сетевого соединения. Если возникнут проблемы, то в первую очередь проверьте правильность распиновки, как показывает практика, в 90% случаев причина кроется именно в этом.

Современные проводные телефонные соединители

Современные телефонные розетки основаны на разъеме RJ (Registered Jack). Этот соединитель выпускается в нескольких вариантах, которые отличаются количеством контактов. Пользователям модемов и проводных компьютерных сетей он хорошо знаком. В зависимости от числа контактов в его наименовании присутствуют цифры 9, 11, 14, 25.

Распространенные сегодня разновидности телефонных розеток

Если пользователю телефона с розеткой РТШК-4 потребуется присоединить модем или современный телефонный аппарат, проще всего использовать современную модернизированную разновидность РТШК-4, показанную далее.

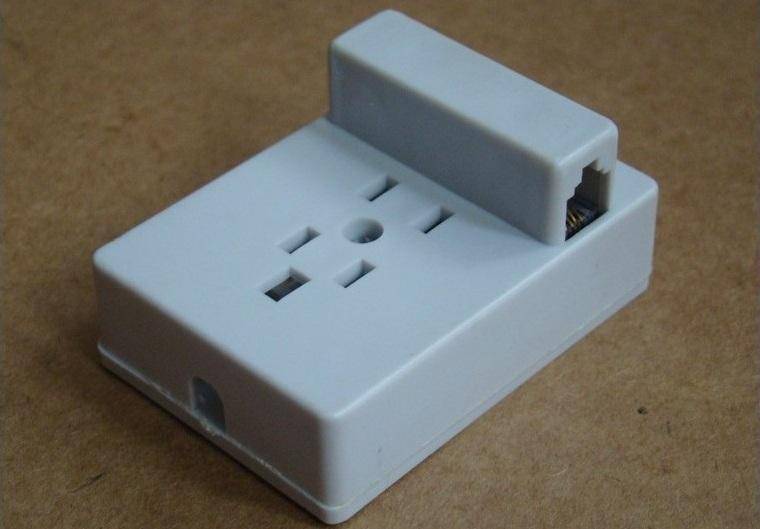

Современная модернизированная версия РТШК-4

Она позволяет присоединить к линии как старое, так и современное телефонное оборудование. Розетки с разъемами RJ существуют в большом ассортименте моделей. В них может быть различное сочетание количества соединителей, а также их назначения. Некоторые из этих соединителей показаны ниже.

Современная розетка
Современная розетка

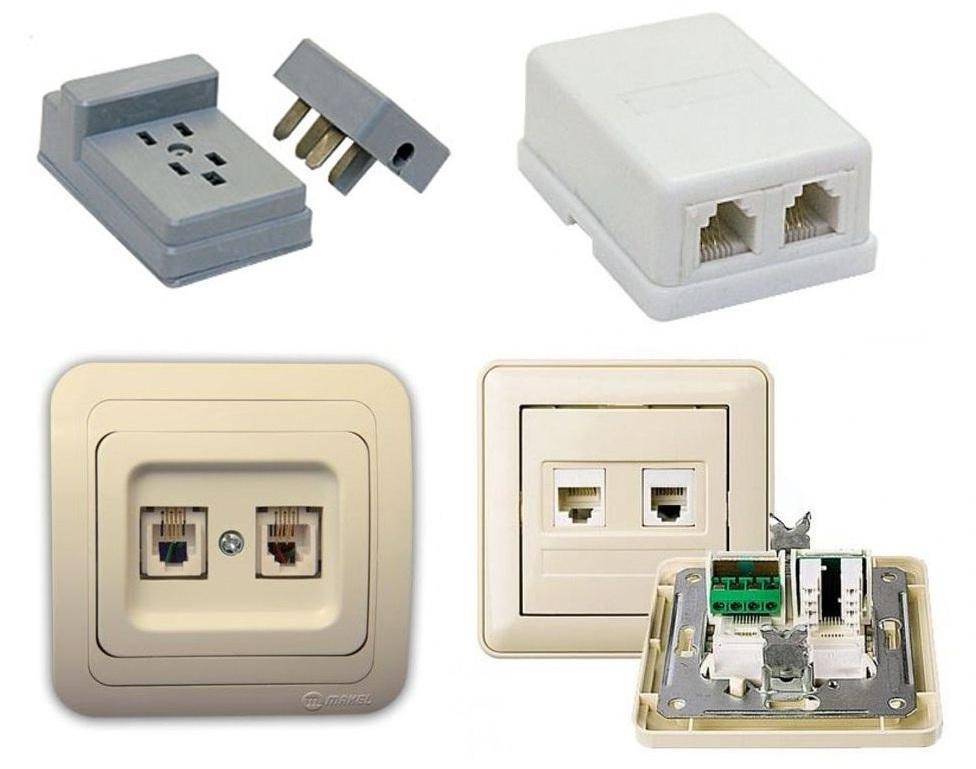

Примеры современных моделей соединителей-розеток с телефонным разъемом RJ

Если телефонный аппарат содержит RJ, в нем заложена пара контактов, – это модификация, именуемая как RJ11. Увеличение числа контактов в розетке с той или иной модификацией RJ означает ее принадлежность к АТС, применяемым в офисах. Для присоединения телефонного аппарата любой вариант с числом контактов более двух не оправдан как экономически, так и технически.

Варианты RJ
Наглядные отличия разных вариантов RJ

Усилие, которое необходимо для того, чтобы вынуть или вставить в гнездо RJ любой конфигурации, невелико. По этой причине допустимо крепление розетки простейшей конструкции на основе из двусторонней клейкой ленты. Она надежно приклеивается к розетке. И если в месте, подходящем для размещения розетки, присутствует поверхность, к которой можно ее приклеить, имеет смысл сделать это. Например, использовать как основу дверную раму.

Для надежного сцепления клейкого крепления к бетону или штукатурке необходимо наждаком снять неровности и нанести слой клея. После его высыхания прилепить соединитель.

Розетка с креплением к основе клейкой ленты

На панели с клеммами и несколькими соединителями остается лишь выбрать тот, что нужен для телефона, и присоединить к ним зачищенные жилы лапши. Поскольку они тонкие и гибкие, достаточно примерно на 1 мм выкрутить винты клемм и обернуть жилу вокруг соответствующего винта. Если эта процедура выполняется на работающей линии, следует помнить о том, что она находится под напряжением. В современных изделиях могут быть ножевые клеммы. Жилы в них аккуратно продеваются так, чтобы разрезалась изоляция.

Соединитель с ножевыми контактами

Для зачистки жил в таком случае применяется инструмент с изолированными рукоятками. Монтаж рекомендуется выполнять, избегая коротких замыканий в проводе. Хотя это и не приведет к последствиям, сопоставимым с сетью 220 В, на АТС применена защита от замыканий в линии. В случае подключения розетки для скрытого монтажа потребуется сделать углубление для подрозетника – так же, как и в сетевом аналоге. Провод укладывается в штрабе отдельно от сети 220 В. Иначе будут низкочастотные помехи.

Этот вариант требует значительных затрат времени и усилий. Он невозможен при уже сложившемся интерьере из-за пыли и мусора, которые будут сопровождать выполняемые работы. Выбор варианта остается за пользователем.

Тестер – отменный способ проверки

С помощью тестера лучше всего узнавать наличие разрывов кабеля

Перед началом проверки следует осмотреть кабель на всей его длине, а особенно уделить внимание качеству обжатия на вилке. Если обжим плохой, то возникнут проблемы с контактом некоторых проводов

Также они могут быть перехлестнутыми в фиксированном положении. Так они не замкнутся. Если поломку на первый взгляд обнаружить не удалось, то можно воспользоваться тестером, который обеспечит качественную проверку.

Важно! Современные тестеры обладают большим функционалом и удобны для использования благодаря дисплеям. Они позволяют прозвонить кабель и точно определить место разрыва и замыкания

Посоветовать можно модель Tester MicroScanner Pro.

Это один из самых популярных аппаратов на рынке, поскольку имеет много возможностей, среди которых:

  • определение степени правильности разводки;
  • определение места поломки;
  • определение типа поломки;
  • определение дистанции до места поломки;
  • произведение трассировки провода.

Такой прибор хорош, но если под рукой есть мультиметр или обычный стрелочный тестер. Они помогут измерить сопротивление в цепи, напряжение и тип тока. Мультиметра вполне может хватит для анализа витой пары. Для начала анализа нужно включить режим сопротивления и свести концы кабеля в одну точку. Если это получилось, то дальнейшая проверка осуществляется в следующем порядке:

  • проверка целостности всех жил кабеля по отдельности;
  • тестирование каждого кабеля по цветам;
  • проверка на замыкания с соседними жилами;

Часто бывает так, что свести концы воедино невозможно. Тогда коннектор или перерезается, или на одном его конце зачищаются жилы и соединяются между собой. После этого мультиметром прощупываются пары на другом конце.

Cхема подключения розетки Legrand (RJ-45) к интернету

Как это сделать хорошо показано на официальной схеме производителя

Только перед этим обратите внимание на то, как расположены цвета проводков по отношению к базовому креплению, чтобы потом при установке на место, не поставить эту коробочку вверх ногами и тем самым не перепутать местами кабели. В описываемой мной модели синий цвет обращен к той части основания розетки, которая находится на «возвышении», а коричневый — на заниженной части

Ваше мнение – WiFi вреден?

Да
22.9%

Нет
77.1%

Проголосовало: 32278

После того, как сняли верхнюю часть вставляем наш сетевой кабель со стороны белой защелки — так, чтобы оплетка заходила внутрь нее для предотвращения перегиба цветных проводков. Теперь внимательно смотрим на эту серенькую коробочку. В ней имеются специальные желобки для этих кабелечков, а на внешней стороне — цветовые и цифровые обозначения, в какой из них какого цвета провод должен быть закреплен. Путаницу для новичков вводит тот факт, что в этих цветовых обозначениях производитель постарался совместить и тип «А», и тип «B». Оба эти типа с нумерацией цветов продемонстрированы на картинке инструкции выше. Так вот, легче будет ориентироваться, совместив номера проводков, обозначенных на коннекторе с номерами ячеек на этой коробочке для обжима розетки.

При этом нужно выбрать именно тот тип, которым были или будут обжаты противоположные концы кабелей с коннекторами, которые будут подключаться к роутеру, то есть оба конца должны иметь один и тот же тип обжима — либо А, либо В.

Определились с типом и после этого раскладываем цвета по номерам на розетке

Хочу обратить внимание, что в официальной инструкции допущена ошибка — на картинке коричневый и бело-коричневый перепутаны местами по отношению к реальной расцветке розетки

Далее берем коробочку с вставленными проводками и легко насаживаем на основание крепления — при этом помним, что синие цвета смотрят у нас в сторону возвышения. И закручиваем защелку до щелчка — при этом острые контактные пластинки прорезают оплетку и проводки соединяются с контактными жилами на внешнем разъеме розетки. Здесь нужно отметить, что происходит это не всегда корректно — у меня были случаи, когда оплетка не прорезалась и один из проводов не имел контакта, в результате чего не работала связь между ПК и роутером.

Для того, чтобы определить это надо «прозвонить» каждый контакт на предмет прохождения электрического сигнала между двумя концами кабеля. Сделать это можно либо при помощи универсального прибора, которым пользуются все электрики. Либо при помощи специального тестера для проверки интернет-соединений — я такой себе заказывал из Китая и показывал его Вам в видеообзоре. при этом для подключения к прибору розетки воспользуйтесь заведомо рабочим патчкородом, например, который шел в комплекте с роутером.

Если все работает, то можно закреплять интернет-розетку RJ-45 в подрозетнике и установить внешнюю декоративную рамку. Вот и все — оказывается, это не так уж сложно. На закуску смотрим видео о том, как протестировать работоспособность кабелей.

Не помогло

Подготовка к установке сетевой розетки

В этой статье речь пойдет именно о встраиваемых розетках, так как есть еще наружные (для наружной проводки, когда кабель проложен не в стене). Но порядок и сама схема подключения наружных розеток примерно такая же. Для начала нужно купить саму компьютерную розетку. Можете взять любую. Если хотите что-то более качественное, красивое и как правило легкое в установке – не экономьте (не покупайте самые дешевые). У меня розетка Makel. Недорогая. Что-то в районе 130 грн. (340 рублей). Есть еще много хороших вариантов от Schneider, Legrand, VIDEX, VIKO, Werkel, Lezard. Есть двойные розетки, есть с рамками и без них. Вот моя:

К розетке прокладывается кабель витая пара категории CAT5Е, или более продвинутый Cat.6. Это четырехпарный экранированный кабель. Розетка должна соответствовать категории кабеля. На розетке есть эта информация. У меня кабель CAT5Е и розетка тоже CAT5Е. Максимальная длина кабеля 100 метров.

Значит с одной стороны кабель подключается к компьютерной розетке, а с другой стороны обычно обжимается в коннектор RJ-45, и подключается к роутеру, модему, коммутатору.

В этой статье я не буду писать о том, как обжать сетевой кабель. На эту тему у нас уже есть две инструкции:

  • Как обжать витую пару в RJ-45? Сетевой кабель своими руками
  • Как обжать сетевой кабель без инструмента (отверткой)

И еще может пригодится эта статья: как удлинить интернет кабель (сетевой кабель).

Все это сетевое оборудование можно купить в специализированных магазинах. Так же компьютерные розетки, сетевой кабель, коннекторы обычно продаются в магазинах цифровой техники.

Сетевой кабель должен быть проложен в обычный подрозетник. В который после подключения будет установлена и закреплена наша розетка. Если вы еще не проложили сетевой кабель, но собираетесь это делать, то оставляйте запас кабеля. Вроде как рекомендуется 1 метр. Но мне кажется, что это много. Думаю, 50 сантиметров будет более чем достаточно.

Еще один момент: способ подключения сетевой розетки может отличаться в зависимости от производителя. Именно сам процесс подключения витой пары и ее фиксации (зажима) в модуле розетки. Для подключения таких розеток специальный инструмент не нужен.

Конструкция телефонной розетки, устройство кабеля связи

По своему внутреннему строению, разъемы для подключения телефонов и провода для передачи сигналов имеют мало общего с электрическими розетками и линиями электропередач. Они разнятся не только конструктивно, но и по способу монтажа. Чтобы понять все тонкости подключения линий связи, нужно изучить особенности устройства и принцип действия коммутационных устройств.  статью: → «Подключение различных видов телефонных розеток».

Ток телефонной линии постоянно меняется в зависимости от положения трубки (снята или положена), состояния разъема (подключен или отключен). Если аппарат не подсоединен к сети, по линии протекает постоянный ток напряжением 40-60 В. Аналогичная ситуация складывается, когда телефон подключен, но трубка уложена на рычаг. В момент звонка напряжение возрастает до 120 В, преобразовываясь при этом в переменное. Снятие трубки понижает его до значения от 6 до 12 Вольт.

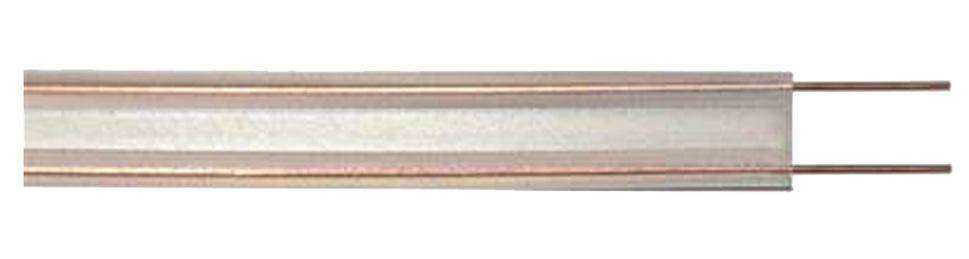

Все эти процессы происходят в плоском проводе, который имеет две медные жилы. Его можно было бы сравнить с проводом ППВ, используемым для электропроводки, но сечение жилы настолько мало, что допускает применение только при указанных нагрузках сети: в телефонных линиях, а также схемах автоматики (охранной или противопожарной сигнализации).

Спутать по внешнему виду телефонный кабель – лапшу с другим изделием невозможно

Различают несколько видов разъемов для подключения телефонов:

  • РТШК-4 – может использоваться только для старых аппаратов связи;
  • RJ-11 – современный вариант, называемый «евро»;
  • RJ-12 – сленговое название разъема RJ-25, которое получило настолько широкое распространение, что для удобства предоставления информации, используется чаще, чем настоящее. На самом деле таких розеток не существует, поэтому сталкиваясь с термином RJ-12, следует подразумевать RJ-25.

Телефонная розетка RJ-11 имеет гнездо в виде порта для соответствующего штекера. Внешне она похожа на компьютерную розетку, но при более внимательном изучении можно заметить, что их гнезда отличаются по ширине (у компьютерного варианта оно шире).

Самые распространенные варианты исполнения устройств:

  • накладные, они же наружные;
  • врезные, они же внутренние.

Также существуют встраиваемые изделия, но они изготавливаются в виде блоков, совмещающих, как правило, несколько типов коммутационных устройств – электрические, ТВ, компьютерные и телефонные.  статью: → «Виды розеток и рекомендации по их выбору и монтажу».

В различных условиях могут применяться разные виды розеток для телефона

Имеется также конструкция, объединяющая РТШК-4 и RJ-11, которая на определенном этапе смогла решить вопрос использования импортных телефонных аппаратов с евро разъемами на постсоветских территориях. Сейчас она морально устарела, хотя продолжает успешно использоваться.

Вариант устройства, совмещающий РТШК-4 и RJ-11, подходящий для разных штекеров

Современные телефонные провода чаще всего могут быть двухжильными и четырехжильными. При этом изоляция жил имеет характерную цветовую раскраску. Провода с 4-мя жилами применяются, как правило, для офисных мини АТС, а также при параллельном подключении двух аппаратов по принципу секретарь – директор. В данном случае применяются разъемы RJ-12.

Ввод кабеля в розетку

Все интернет-розетки бывают наружного и врезного исполнения. Каждый производитель может немного изменять механизм крепления кабелей, но сам принцип остается одинаковым.

Legrand (Легранд)

Схема подключения интернет-розетки Legrand

Розетка этого производителя имеет приятный внешний вид и один из лучших механизмов фиксации жил. Чтобы подключить ее нам понадобится сделать следующее:

  • При помощи лезвий в рукоятках обжимного инструмента снимаем внешнюю изоляцию кабеля. Должны показаться все 4 пары. Разравниваем их, чтобы удобно было работать с ними.
  • Берем розетку и снимаем лицевую панель. Для этого необходимо отвернуть всего один болтик, который ее фиксирует.
  • Разворачиваем внутренний механизм. На задней грани видна белая рукоятка-фиксатор. Ее необходимо повернуть против часовой стрелки. После этого часть фурнитуры снимается.
  • Основной корпус пока можно отложить, чтобы он не мешал. В той части, которую мы сняли, есть отверстие. Вставляем кабель так, чтобы белый фиксатор смотрел от нас.
  • На верхней грани можно увидеть две нанесенные схемы с цветами под каждым номером. Схема А – это второй вариант подключения, о котором говорилось раньше. Схема В – это тот, который нам нужен.
  • В согласии с расцветкой вставляем каждую отдельную жилу в фиксатор. Не беда, если они не войдут до конца.
  • Далее берем основную часть, подключаем к ней тот элемент, в который мы только что вставили жилы и проворачиваем рукоятку по часовой стрелке. Когда фиксатор плотно сядет, дополнительные выемки протолкнут наши жилы на оставленное для них место.
  • Теперь устанавливаем нашу розетку в подготовленное для нее гнездо и выкручиваем распорки.
  • Крепим лицевую панель.

Возможные варианты подключения

Viko (Вико)

Интернет-розетка Vico

С этой розеткой не так все просто, как с предыдущей:

  • Снимаем лицевую панель.
  • Переворачиваем ее так, чтобы гнезда для жил витой пары оказались вверху, а лицевая часть смотрела на нас.
  • На этом этапе нас ожидает сюрприз. Здесь нет абсолютно никакой маркировки и подсказок. Понадобится информация, которая приводилась в статье под стандартом T568-B.
  • Зачищаем все жилы. Производитель не предусмотрел прокалывающего механизма.
  • Вставлять их будем попарно, как описывалось раньше. Двигаться будем справа налево, в том положении, в котором мы расположили розетку.
  • Зажимаем каждый кабелек при помощи болтика.
  • Проверяем правильность подключения при помощи тестера. Если такого нет, то можно, не монтируя розетку в подрозетник, воткнуть кабель, который идет в компьютер. В свойствах подключения должно показать работоспособность.
  • Если все в порядке, то прикручиваем лицевую панель и закрепляем розетку в стену.

Lezard (Лезард)

  • Начинаем со стандартного откручивания лицевой панели.
  • Теперь необходимо вытащить сам коннектор. Для этого нужно прижать фиксатор.
  • Берем отвертку и вставляем в отверстие для кабеля и приподнимаем. Верхняя крышечка должна открыться.
  • В согласии со схемой В вставляем жилы. Зачищать их не нужно. Чтобы утопить их глубже, можно использовать обратную сторону канцелярского ножа.
  • Обрезаем лишние части жил и закрываем крышечку.
  • Ставим назад фиксатор и прикручиваем панель.
  • Монтируем в подрозетник.

Вот фотоинструкция:

Разбираем интернет-розетку Lezard

Сюда нужно подключить кабельки

Выбираем вариант B

Делаем согласно схеме

Устанавливаем розетку на место

Schneider (Шнайдер)

Схема подключения интернет-розетки Schneider

Эта розетка подключается по аналогии с другими. Часто она может быть двойной. В этом случае придется подвести два кабеля от роутера, т.к. параллельное соединение не поддерживается для сетевого оборудования. Подключение осуществляется при помощи цветов, там они расписаны по схеме А, просто замените местами пары 2‒3 и 5‒6, как указано выше. Если же вам попалась одинарная, тогда все немного сложнее.

  • Снимаем декоративную панель.
  • Вынимаем основной механизм, прижав два фиксатора.
  • Далее из этого механизма вынимаем центральную вставку, а из нее заднюю крышечку.
  • Продеваем кабель в эту крышечку и подключаем провода по указанной схеме.
  • Собираем все в обратном порядке.

Как подсоединить

Теперь вы знаете, как правильно осуществить распарковку, а также самый распространенный стандарт. Для вас не станет проблемой подключение любой из розеток. Внешнюю можно использовать как удлинитель, если вдруг где-то перебило кабель – достаточно разрезать его в этом месте и вставить туда коннектор. Внутри коробки нанесены цветовые указатели, которые позволят вам не сбиться. Зафиксируйте кабель стяжкой, которая предусмотрена в конструкции.

Как подключить интернет кабель к розетке

Для начала следует отметить, что интернет-розеток, как и электророзеток существует два вида: для наружного монтажа и для внутреннего монтажа.

  • Розетки для внутреннего монтажа используются тогда, когда интернет-кабель прячется в стену, так же, как и электропровода.
  • А розетки для наружного применения предполагают, что интернет-кабель проходит по поверхности стены в переделах видимости. Розетки поверхностного монтажа внешне похожи на обычные телефонные розетки, которые крепятся к какой-либо поверхности.

При этом следует заметить, что все розетки разборные и состоят из трех частей: половина корпуса розетки служит для крепления, внутренности розетки предназначены для подключения проводов и вторая часть корпуса служит в качестве защитного элемента. Встречаются как одинарные, так и двойные интернет-розетки.

Компьютерные розетки могут отличаться по внешнему виду, но принцип работы у них одинаковый. Все они оснащены контактами с микроножами. Как правило, они предназначены для прорезания изоляции проводников, после чего устанавливается надежный контакт, так как процесс осуществляется под определенным усилением.
