Как установить и подключить точечные светильники правильно

Основные конструкции точечных светильников

Схема подключения точечных потолочных светильников на 220В.

Точечные светильники устанавливаются в подвесных или накладных системах (в том числе с применением гипсокартона), в которых предусмотрен промежуток между основной поверхностью, где крепится оборудование, и комнатным элементом. Обычно они размещаются на потолке или стене. Иногда с помощью точечных светильников декорируют элементы мебели.

В общем случае конструкция точечного светильника включает следующие элементы:

  • монтажную арматуру (корпус) с подпружиненными лапками, на которую крепится патрон;зеркальный отражатель;внешнюю декоративную панель;лампу.

Схема подключения устройства защиты галогенных ламп.

Внешняя пластиковая или металлическая панель фиксируется на лицевой поверхности подвесной системы. Как правило, она имеет круглую форму, но может быть и в виде квадрата, многоугольника, звездочки и т.

д. Цвет панели может быть выбран по усмотрению потребителя. Она создает декоративный вид и ограничивает площадь светильника.

В качестве источника света в точечном светильнике может использоваться малогабаритная лампа накаливания, люминесцентная, галогенная или светодиодная лампа.

Такие лампы могут быть рассчитаны на разное напряжение, 12 или 100 (110) В с подключением через понижающий трансформатор или 220 В. Для подведения электропитания оборудование снабжается контактными клеммами или из патрона выводятся уже готовые к присоединению отрезки проводов. Патрон используется стандартный, с винтовой резьбой.

Иногда для обеспечения возможности изменения направления светового потока конструкцию светильника усложняют введением шарниров. Лампы таких светильников имеют необычную приплюснутую колбу и заключены во второй стеклянный корпус.

Подготовка к установке и подключению светильника

Основную часть работы по установке и подключению светильника нужно будет сделать до того, как будут поклеены обои и уложена декоративная штукатурка. Прежде всего, потребуется выполнить несколько подготовительных мероприятий:

  • Правильно подобрать место установки светильника. Точку установки выбирают соразмерно весу осветительного прибора, его размерам и планируемым функциям;
  • Спланировать и вырезать в стене канал для прокладки электропроводки от распределительной коробки к месту установки выключателя и светильника.

Проще всего проштробить канал от коробки к месту подключения бра в кирпичной или гипсоблоковой стене с помощью перфоратора. В крайнем случае монтажный паз под укладку и подключение электропроводки можно выбить за пару часов зубилом и молотком.

Чуть сложнее дело обстоит с бетонными плитами. В этом случае канал до места установки светильника нужно будет резать болгаркой, или прятать жгут под плинтусом, а вертикальные отрезки проводов к точке подключения закрывать декоративными накладками.

Совет! При прокладке проводки к месту подключения светильника используйте традиционные способы разметки с укладкой и поворотами жгута под прямым углом и строго по линии горизонта.

Если стены и потолок предполагается облицевать гипсокартонными плитами, проводку от коробки к месту подключения осветительных приборов нужно будет проложить заранее. Обычно жгуты одевают в гофрированный шланг и привязывают к несущему профилю в пространстве за плитами. В месте установки корпуса бра или плафона в гипсокартонной плите вырезается отверстие, через которое жгут выводится для подключения к внутренней проводке прибора.

Это интересно: Дистанционная система управления воротами — объясняем во всех подробностях

Разновидности ламп для точечных светильников

В точечных светильниках, которые устанавливаются в натяжном потолке, можно использовать следующие виды ламп:

  1. Стандартные лампы накаливания. Довольно популярный и недорогой вариант.
  2. Галогенные лампы. Более дорогой вариант, обеспечивающий равномерное распределение мягкого и ненавязчивого света.
  3. Энергосберегающие люминесцентные лампы. При монтаже светильников в натяжных потолках используются довольно редко из-за больших размеров. Чтобы иметь возможность устанавливать такие лампы, полотно натяжного потолка нужно устанавливать на заметном удалении от базового потолка – а это приведет к уменьшению объема помещения.
  4. Светодиодные лампы (или ленты). В качестве основного освещения светодиоды использовать не получится – их мощности для этого недостаточно. Из светодиодных лент или лампочек обычно обустраивается декоративная подсветка, позволяющая сделать акцент на определенной зоне потолка.

Перед тем, как сделать светильники в натяжном потолке, нужно хорошо подумать о том, насколько конкретный вид ламп будет уместен в конкретной ситуации.

Рассчитываем количество и расположение светильников на натяжном потолке

Модели для натяжных потолков выбираются не только по функциональности или дизайну. В совокупности все осветительные приборы должны обеспечивать достаточное освещение, а также создавать декоративные эффекты при необходимости. Соответственно, если точечные светильники играют роль дополнения к люстре, используется определенная смеха расположения. Если же освещение обеспечивают только эти приборы, расстановка их должна быть другой.

Чтобы рассчитать оптимальное расположение ламп на натяжном потолке, нужно знать:

  • тип осветительных приборов – люминесцентные, светодиодные лампы накаливания генерируют световой поток с разной интенсивностью;
  • размеры помещения – 1 спот может обеспечить освещение не более, чем 2 кв. м. площади;
  • наличие, количество и площадь окон;
  • дизайн гостиной – стиль также диктует определенные требования к схеме размещения;
  • необходимость в зонировании – точечные светильники успешно решают задачу разделения на зоны.

Расчет мощности

Существуют определенные нормы освещения для всех типов комнат:

  • для гостиной требуется не менее 3 Вт на 1 кв. м;
  • в спальне столь яркого освещения не нужно – достаточно 2 Вт на 1 кв. м;
  • а вот в детской освещение должно быть максимальным – 8 Вт на 1 кв. м.

Исходя из нормы можно легко рассчитать необходимую совокупную мощность. Например, при площади гостиной в 20 кв. м необходимо освещение мощностью в 20*3=60 Вт. Если отсутствует центральный осветительный прибор, при мощности светодиодных светильников в 5–7 Вт, потребуется от 10 до 14 приборов. Предпочтение отдается четному числу, но это условие соразмеряется с оформлением.

Расчет количества необходимых светильников

Правильно подсчитать количество светильников и их требуемые технические характеристики позволят существующие рекомендуемые нормы освещенности для каждого типа помещений. В настоящее время хозяева квартир все чаще переходят на светодиодные лампы, поэтому расчет нормы освещения для каждого помещения в квартире будет показан на их примере.

Норма освещенности выражается во Вт на один квадратный метр и составляет:

  • для туалетов и ванных комнат – 2 Вт/м2;
  • для залов – 3 Вт/м2;
  • для коридоров и прихожей – 1 Вт/м2;
  • для спальни – 2 Вт/м2;
  • для детской – 7 Вт/м2.

Исходя из приведенных норм, можно легко посчитать необходимое количество приборов и решить, как расположить светильники на натяжном потолке. Для этого потребуется:

  1. Площадь помещения умножить на норму освещенности, например: 12 м2 х 7 Вт/м2 (для детской комнаты)=84 Вт.
  2. Найденное значение разделить на мощность одного осветительного прибора, например: 84 Вт/6 Вт=14 шт.

Получается, что для создания необходимой освещенности в детской комнате понадобится 14 светодиодных светильников мощностью 6 Вт.

При необходимости пересчитать количество светильников с другими лампами, можно умножить норму для светодиодных ламп на поправочный коэффициент:

  • для ламп накаливания – 4;
  • для люминесцентных ламп – 2,5.

Для данного примера получится, что суммарная мощность освещения для детской комнаты с использованием ламп накаливания выйдет: 84 Вт х 4=336 Вт, а для люминесцентных ламп: 84 Вт х 2,5=210 Вт. Если в расчете получается не целое число, его округляют до целого значения.

Выбор схемы расположения

Зависит в равной степени как от необходимого уровня освещения, так и от стиля. Кроме того, нужно иметь в виду и дополнительные требования, обусловленные назначением помещения.

Гостиная – комната с высоким уровнем освещения. Здесь обойтись только спотами вряд ли получится.

Зато если их использовать вместе с люстрой, можно весьма разнообразить оформление комнаты:

  • светильники применяют для зонирования: в зонах, где требуется яркое освещение, приборы располагают тесной группой или подбирают изделия высокой мощности. В зоне отдыха, наоборот, с их помощью организуют приглушенное мягкое освещение;
  • предпочтительнее расположить лампочки на натяжном потолке в зале перед стеной с интересным декором или мебельной композицией;
  • 2 ряда точечных источников света вдоль более короткой стены, позволят зрительно исправить пропорции комнаты.

Спальня – здесь зачастую обходятся без люстры. Точечными светильниками отмечают зоны:

  • над кроватью достаточно пары штук, чтобы создать очень мягкое освещение;
  • гардероб выделяют более мощными осветительными приборами. Переодевающийся человек должен видеть себя в зеркале;
  • туалетный столик также нуждается в хорошем освещении.

Кухня. Споты здесь обеспечивают достаточную освещенность и служат универсальным инструментом для зонирования. Они позволяют визуально изменить пропорции комнаты.

Детская

В холле или коридоре

Установка светильников

Когда помещение полностью уделано, обои поклеены, потолки покрашены, отверстия по нужным нормам выполнены, можем приступать к установке светильников. Протягиваем провода через отверстия в потолке.

Здесь очень важна аккуратность, так как возможно испортить внешний вид потолка. Можно даже вытащить лампу из корпуса, ради удобства.

Подключение точечного светильника к сети

В заключении, подключаем готовый светильник к проводу и зажимаем специализированной защелкой в корпусе. Подключение к каждой точке должно быть произведено в соответствии с выбранным видом подсоединения!

Не забываем о коррекции кабеля, оставляем небольшой его кусок внутри потолка для дальнейшего монтажа. Снимаем изоляцию с нужных жил кабеля, которые нужны нам в подключении. Далее – ведем АККУРАТНОЕ подключение к проводам от цоколя светильника к жилам. Тщательнейшим образом изолируем место соединения. То же самое проделываем с каждой лампой.

Вставляем готовую, подключенную лампу в патрон и хорошенько фиксируем ее в корпусе специализированными зажимами, чтобы она села крепко и не было никакой вероятности ее выпадения из патрона (это лучше проверить). Это последнее, что вы должны сделать в установке. И светодиодные лампочки «прольют свет» при включении.

Теперь, Ваша комната в приятном освещении. А главное – все сделано безопасным образом.

Установка потолочных светильников

После того, как произведен монтаж несущего каркаса потолка, следует отметить точки, на которых будет установлен светильник. Исходя из этой схемы, прокладываются жгуты укладки по металлическим профилям. Для светодиодных ламп и лент нужно дополнительно найти место крепления и подключения блока питания.

Потолочные приборы чаще устанавливаются на пружинном подвесе. Размер указывается в паспорте прибора. После сборки потолка вырезают отверстия необходимого диаметра и вытащив оттуда провода подключают к светильнику. Затем он монтируется в потолок.

Когда необходима установка в потолок кронштейна

Метод крепления осветительного прибора на кронштейн более трудоемкий, но доступный для обычного пользователя. С помощью кронштейна можно распределить нагрузку равномерно на несколько точек крепления. Кронштейн входит в комплектацию прибора, закрепляется на потолок при помощи двух винтов. Лампа подносится к потолку и фиксируется болтами. Крепление с помощью кронштейна используется для легких приборов, тяжелые люстры вешаются на специальные крюки. Также эта деталь нужна при установке на натяжной потолок.

Производится установка на кронштейн следующим образом. Необходимо сделать разметку места установки, прижав кронштейн к поверхности потолка. Отверстия нужно просверлить и вставить в них пробки. Затем к ним подставляется кронштейн, который нужно прикрутить при помощи саморезов. К кронштейну вешается люстра, присоединяются провода питания одинакового цвета. Финальный шаг – с помощью декоративного колпачка нужно закрыть место подвеса люстры.

Крепления подвесных массивных люстр

Основной вид крепления тяжелых изделий – при помощи крюка. Потолок должен быть в этом случае прочным, желательно с бетонными перекрытиями.  Для тяжеловесной люстры может использоваться и двутавровая платформа с крепежом в нескольких точках.

Крюк для люстры монтируется на этапе строительных работ. Перед тем, как вешать на него люстру, следует проверить его прочность и надежность. Для этого на некоторое время к крюку подвешивается груз с весом люстры. Если крюк не сместился и не выпал, подвешивают осветительный прибор. Для этого перфоратором проделывается отверстие, в которое вставляется металлический анкер или дюбель с кольцом. Если потолок выполнен из дерева, можно вкрутить крюк-саморез

Для  гипсокартонного или натяжного потолка работы усложняются.

На такое полотно нельзя закреплять люстры весом более 6 кг

Также при замене ламп можно случайно повредить листы гипсокартона или случайно задеть низко висящую лампу

Для монтажа на гипсокартонный потолок важно заранее продумать освещение

При закреплении на натяжной потолок нужно заранее позаботиться о том, как люстра будет закреплена. Натянутое полотно не может быть основой для крепления, поэтому на этапе установки потолка нужно сделать отверстие для крепления лампы на специальном основании (деревянный брусок).

Через отверстие, вырезанное в полотне выводятся соединительные провода. В таком варианте установки сначала люстра подвешивается на крюк, а затем соединяются провода. Конечным шагом будет прикрытие место крепления декоративным колпаком.

Подключить люстру в одиночку достаточно сложно. Для подключения светильника нужен один человек, который будет держать саму люстру, а второй должен заниматься настройкой проводов.

Установка светильника на двутавровую платформу требует дюбеля и саморезы большего диаметра и длины.

Установка осветительных приборов на стены и потолки не вызывает проблем даже у неопытных людей. Следуя инструкции по монтажу, можно самостоятельно закрепить прибор, не прибегая к помощи профессионалов.

Ошибки при монтаже и эксплуатации

В конце кратко подведем итог и сделаем выборку частых ошибок, которых вам следует избегать при подключении и обслуживании патрона от лампочки.

1

Подключение фазного проводника к резьбовой части цоколя.

Чем это все заканчивается подробно описывалось выше.

2

Не забывайте подтянуть в самом начале винты, которыми крепятся контактные пластины к керамическому вкладышу.

Вы можете супернадежно пропаять все провода, но если эти винтики у вас будут ослаблены, то нагрев соединения все равно неминуем.

3

Подключение многожильных проводов без пайки и лужения.

4

Подключение фазы и ноля на два соседних контакта быстрозажимного патрона и создание КЗ.

5

Отжатие-регулировка центральной пластинки в карболитовом патроне при ее изгибе, неизолированным инструментом.

Типы освещения

Используя мебельные светильники, можно создать различные варианты освещения кухни.

Точечное. При таком освещении лучи света не рассеиваются, а сплошным потоком направляются на столешницу, раковину или плиту.

Акцентирующее. Для создания такого освещения лучше использовать врезные светильники, придающие выделяемому объекту особую выразительность.

Декоративное. Для его создания используют цветные светильники, помогающие снять напряжение.

Совет! Установка диммеров даст возможность отрегулировать интенсивность света, позволяя тем самым не только изменить атмосферу, царящую в помещении, но и обеспечить экономию электроэнергии.

Немного о точечном освещении

По своей конструкции точечные светильники, которые укрепляются вровень подвесному потолку, имеют лишь 30 градусов сектор освещения. Зато благодаря своей компактности, их можно монтировать достаточно плотно по всему потолку. Для обеспечения надлежащей освещенности расстояние между рядами не должно превышать 1 метра, расстояние от светильника крайнего ряда до стены не – более 60 см. Цифры приведены для помещений с потолком высотой 2,5 метра. Учитывается требование, чтобы пересечение конусов освещенности от каждого спота было расположено на высоте, превышающей основную массу предметов в комнате.

Монтировать точечное освещение можно на подвесные потолки любого типа. Установка точечных светильников в гипсокартон является наиболее простым и надежным вариантом, однако процесс монтажа никак не отличается и в случае с обшивкой потолка пластиковыми, алюминиевыми полосами или МДФ, за несколькими оговорками.

Только установка светильников в натяжной потолок должна производиться мастерами и установщиками. Это связано с технологическими особенностями материала и тем, что необходимо с использованием специального оборудования произвести закрепление плотных вставок из термостойкого пластика в местах установки светильников. Эти вставки также препятствуют растяжению материала. Во всех остальных случаях монтаж можно произвести самостоятельно.

Установка светодиодной ленты

Если для натяжного потолка используется пленка ПВХ, то не рекомендуется использовать галогеновые лампы и приборы накаливания. Дело в том, что материал из-за нагревания этих изделий может повреждаться, что вызовет необходимость замены пленки. Чтобы этого не произошло, рекомендуется использовать устройства с малой степенью выделения тепла. Лучше всего выбирать светодиодные ленты.

Такие приборы устанавливают под полотном на одинаковом расстоянии. При включении устройства подсвечивают только место, где они зафиксированы, или всю площадь материала.

Особенности светодиодных лент:

  • меняя расстояние установки можно добиться различных эффектов освещения – от легкой подсветки для создания романтического настроения до яркого света для полноценного освещения помещения;
  • различные световые эффекты можно создавать с помощью изменения расстояния от ленты до полотна, от ленты до ленты;
  • на итог эффекта освещения оказывают влияние добавочные слои и дополнительные элементы.

Светодиодную ленту устанавливают не только на материал конструкции, но и в короба. Такой способ особенно актуален для разноуровневых потолков. Это позволяет подчеркнуть данный тип дизайна. При установке светодиодной ленты в короба, необходимо выполнить полотно таким образом, чтобы в любой момент можно было его часть открыть и получить доступ к блоку питания. Дело в том, что из-за большого скопления светодиодов, если нет достаточного проветривания, может возникнуть перегрев материала. В результате устройства могут выйти из строя. По этой причине должен быть открыт доступ к блокам питания, чтобы в любой момент можно было произвести соответствующие замены.

Если светодиодные светильники устанавливаются над потолком, то приборы фиксируют на потолочное перекрытие. Манипуляцию выполняют с помощью клея или двухстороннего скотча. Перед манипуляцией материал обрабатывают обезжиривающим составом и покрывают праймером. Это обеспечит хорошую адгезию поверхностей. Для соединения лент используют коннекторы.
Для фиксации устройства под полотном, используют специальные крепления из профилей. Такие приспособления можно размещать в любом ракурсе.

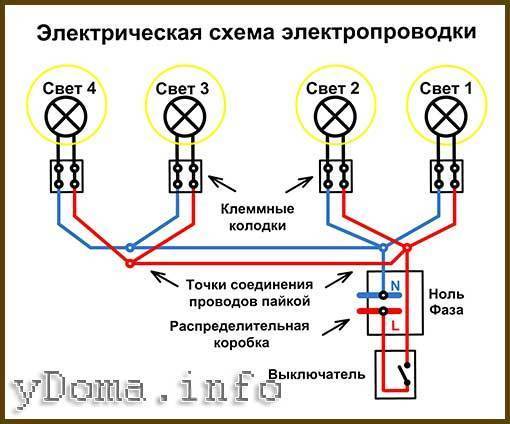

Электрическая схема электропроводки для точечных потолочных светильников

До начала установки подвесного потолка, после выбора типа лампочек, расчета их мощности, количества светильников и точек их установки, разрабатывается схема электропроводки. При разработке электрической схемы необходимо учесть точки и способы соединения проводов между собой и со светильниками.

Так как из стены уже выходили провода, к которым ранее был подключен настенный светильник, то к этим проводам и было решено подключить потолочные светильники. Планировалась установка подвесного натяжного потолка из ПВХ, а провода выходили выше уровня натяжного потолка, и, следовательно, доступа к местам соединения проводов после монтажа потолка не будет. Поэтому все соединения проводов было решено выполнить самым надежным способом, скруткой с последующей пайкой оловянно-свинцовым припоем. Точки паек были отмечены на электрической схеме.

При выборе места для установки светильников и люстр в помещениях, в которых имеется телевизор или компьютер, нужно не забывать, что угол падения луча света равен углу отражения. С учетом этого правила светильники надо устанавливать в местах, исключающих их отражение на экране монитора, поэтому для выбора точек установки светильников, необходимо продумать, как будет расставлена мебель, в каком месте будет установлен телевизор или монитор компьютера.

При выборе лампочек на напряжение питания 220 В, установка дополнительных устройств не потребуется. В случае применения лампочек на напряжение питания 12 В, необходимо предусмотреть место, для установки трансформаторов или адаптеров с учетом их габаритных размеров и возможного к ним доступа для технического обслуживания или ремонта.

Внимание! Перед подключением точечных потолочных светильников, для исключения поражения электрическим током, необходимо обесточить электропроводку. Для этого следует выключить соответствующий автоматический выключатель в распределительном щитке и проверить надежность отключения с помощью индикатора фазы

Что необходимо для установки

Из материала понадобятся следующие элементы: точечные светильники; лампы; провод питающий; клеммники или гильзы для соединения проводов; изоляционная термоусадка, изолента; выключатель.

Желательно подбирать светильники одного типа для каждого типа освещения. Соответственно к типу конструкции закупаются сами лампы необходимого количества

Важно строго проверять наличие светоотражающего слоя по конусу в основании цоколя для ламп накаливания и технические характеристики в соответствии с требованиями к светильнику

Для подвесных потолков используются лампы 40 Вт, более мощные будут значительно нагревать материал подвесного потолка и могут привести к порче конструкции или даже пожару. Галогеновые и светодиодные варианты осветительных элементов подбираются по мощности и спектру выдаваемого света.

Провод подбирается в зависимости от материала, из которого выполнен подвесной потолок. Так для гипсокартона, который является огнеупорным материалом, подойдет обычный двухжильный или трехжильный провод ВВГ-2(3)х1,5. Для таких материалов, как МДФ или пластик, необходимо подобрать пожаробезопасный вариант провода РКГМ.

Провод должен быть мягким, то есть каждая жила представлена множеством мелких жилок, объединенных под одной изоляцией. Для соединения проводов и подключения к ним светильников можно использовать специальные клеммники, которые продаются в любом хозяйственном магазине.

Однако болтовое соединение является обслуживаемым. Потребуется как минимум два раза в год проверять затяжку прижимных болтов. В ином случае в месте контакта клеммники и провода могут начать нагреваться и обугливаться. Более надежным и долговечным вариантом является фиксация с помощью медных или меднолуженных гильз.

Предохранить места соединения необходимо с помощью изоленты или же используя специальную термоусадочную трубку для изоляции питающих проводов.

Материалы для монтажа светильников

Перед тем, как начать монтаж светильников, проверьте на наличие:

Светильника с готовыми креплениями; Электрический привод; Лампы (важно, чтобы они соответствовали цоколю у светильника); Гильзы или клеммники для соединения проводов; Стандартная изолента; Выключатель для светильников. При покупке светильника в магазине выберите светильники одного типа

Например, вы знаете, что вам не хватит мощности главной люстры и придется докупить к ней еще несколько небольших точечных светильников: выберите варианты из одной коллекции. Так вы избежите разнобоя в дизайне и вам будет легче начать монтаж освещения

При покупке светильника в магазине выберите светильники одного типа. Например, вы знаете, что вам не хватит мощности главной люстры и придется докупить к ней еще несколько небольших точечных светильников: выберите варианты из одной коллекции. Так вы избежите разнобоя в дизайне и вам будет легче начать монтаж освещения.

Обязательно проверьте, есть ли светоотражающий слой по специальному конусу колбы у них. Уточните на их соответствие с техническими характеристиками светильников.

Мощность ламп не должна превышать 40 ватт. Если вы выберите такую мощность, то светильник не будет перегреваться и гипсокартон вокруг него останется в сохранности. А лучше для этой цели подходят светодиодные и галогеновые лампы: вам останется лишь подобрать их по мощности излучения.

Так же уделите внимание подбору провода, а лучше при покупке проконсультируйтесь по этому вопросу со специалистами. Если ваш потолок гипсокартонный, то отлично подходит 2-х жильные ВВГ-2х1.5. Не забудьте приобрести в специализированном магазине клеммники: за ними нужно будет следить и после завершения установки

Со временем они без обслуживания нагреваются, поэтому необходимо периодически подтягивать их болты

Не забудьте приобрести в специализированном магазине клеммники: за ними нужно будет следить и после завершения установки. Со временем они без обслуживания нагреваются, поэтому необходимо периодически подтягивать их болты.

Инструменты

Для монтажа потолочных светильников своими руками вам понадобятся следующие инструменты:

  1. дрель;
  2. распределительные коробы;
  3. кабель выбранной длины;
  4. отвёртка;
  5. нож строительный;
  6. пассатижи;
  7. клеммники.

Некоторые из перечисленных инструментов обычно есть в каждом доме.

Инструменты для монтажа светильников

Распределение проводов

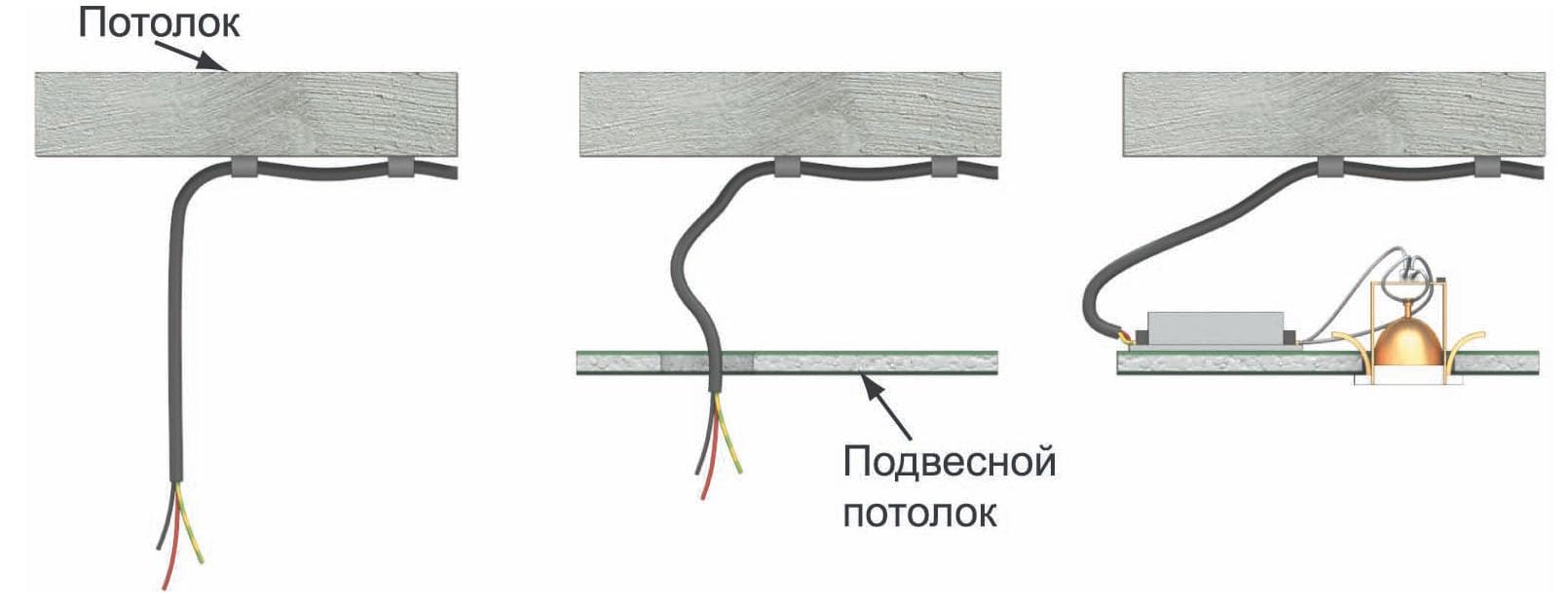

Лучше всего на стадии формирования каркаса подвесного потолка распределить провода и закрепить их на каркасе заблаговременно так, чтобы при просверливании отверстий под светильники можно было достать петли провода и выполнить подключение. В крайнем случае, выполняется подвод провода к первому из них, а для всех последующих провода продеваются уже от отверстия к отверстию. Недостатком последнего варианта становиться невозможность закрепить провода на каркасе, и они просто будут лежать на поверхности материала подвесного потолка.

При нормально заблаговременном распределении провода достаточно двух- или трехжильный кабель проложить оптимальным маршрутом по всем местам установки светильников, оставляя в каждой точке петлю размером 10-15 см загнутого провода. Закрепление на каркасе следует произвести с помощью пластиковых стяжек, только не плотно и с небольшим провисанием провода, без натяжки. Это предотвратит порчу провода при термальном изменении его длины.

После этого можно приступить к обшивке подвесного потолка.
