Какой кабель использовать для проводки в квартире: выбираем нужный кабель по характеристикам

Дополнительные позиции

Конечно, эти три марки не единственные. Есть достаточно широкий модельный ряд, который можно использовать для электрической разводки дома, как внутри, так и на улице. Что предлагают для этих целей производители?

  • ПРН, который можно монтировать и в помещения, и на улице.
  • ПРИ используется в сухих и влажных помещениях.
  • ПРТО рекомендуется прокладывать только в трубах или коробах.
  • ПРД используется для прокладки осветительных сетей.
  • ППВ – двухжильный провод плоского типа.
  • ПВ1 – это одножильный провод, очень гибкий. Кстати, в этой группе проводов огромное разнообразие цветового оформления. Цвет выбирается по схеме разводки для удобства соединения. Есть даже желто-зеленый для заземления.

Для уличного освещения рекомендуется устанавливать бронированный кабель ВБбШв. Он прекрасно справляется с негативным воздействием грунта и воды, поэтому укладывается в траншеи. Количество жил может быть разным: 4, 5 и 6. А вот для воздушных линий лучше всего использовать провод самонесущий СИП. Это, во-первых, алюминиевый провод, внутри которого продета стальная проволока. Отсюда, в принципе, и большая прочность. Во-вторых, изоляция – это светостабилизированный атмосферостойкий полиэтилен, этот полимер на открытом воздухе не разрушается.

Золотое сечение

Так какой же провод нужен для проводки в квартире и какое сечения подойдет для домашних магистралей? Для правильного выбора необходимо высчитать значение тока всех электроприборов в квартире. Эта величина подскажет подходящие параметры кабеля. Рассчитывают ее по формуле, взяв за основу мощность прибора P (данные указаны в технической документации) в качестве делимого и напряжение в электросети V (обычно 220 В) как делитель.

Площадь сечения измеряют в квадратных миллиметрах. Каждый такой «квадрат» медного электрокабеля может длительный период пропускать через себя максимально десять ампер при нагреве до допустимых норм. Алюминиевый аналог уступает: его максимум четыре – шесть ампер.

Представим прибор, требующий мощности в четыре киловатта. При стандартном электронапряжении сила тока окажется равной 18,18 ампер (4000 ватт делим на 220). Для запитки такого прибора от электросети понадобится медная проводка сечением как минимум в 1,8 квадратных миллиметров.

Для подстраховки лучше увеличить это значение раза в полтора. Идеальным вариантом для данного прибора будет медный шнур сечением два квадратных миллиметра. Вариант на основе алюминия нужно выбирать толщиной в два с половиной раза больше.

Если не хочется считать, можно прикинуть параметры по таблице, немного увеличив указанные мощности.

При скрытой проводке (в большинстве современных квартир), указанные в таблице данные надо умножать на 0,8. Открытый вариант, например, в частном доме предполагает провод сечением не меньше четырех «квадратов» с высокой механической прочностью.

Данное видео поможет вам определиться, какой провод лучше выбрать для проводки в квартире:

Медь или алюминий

Во времена СССР для квартирной проводки применялся алюминий, что было обусловлено:

  • пониженной ценой при сопоставлении с медными проводами для электропроводки;
  • облегченной конструкцией.

При этом алюминиевые провода имеют больше отрицательных качеств, чем положительных:

  • пониженная электропроводимость;
  • окисление при контакте с воздухом, из-за чего увеличивается сопротивление и уменьшается полезное сечение;
  • срок службы не превышает 20-25 лет;
  • повышенная ломкость;
  • сложность монтажа проводки.

Достоинства меди, использующейся в электропроводке:

  • хорошая проводимость даже после образования пленки на поверхности;
  • срок службы — до полувека;
  • повышенная механическая прочность;
  • монтаж осуществляется легко.

Единственный минус такой проводки — дороговизна. Определяется, какой кабель нужен для проводки, в строительных правилах, согласно которым проводку в различных зданиях выполняют из медных кабелей и проводов. Здесь приводятся ссылки на ПУЭ.

При недостатке средств возможно выполнение комбинированной проводки. Провод для розеток обязательно с медными жилами, а кабель для освещения — с медными или алюминиевыми. При использовании разнометаллических элементов придется приобретать соединительные колодки или специальные зажимы, препятствующие прямому контакту металлов, из-за чего алюминий сильно окисляется. Это увеличивает удельное сопротивление контакта, нагрев и способствует обгоранию.

Наиболее подвержены перегреву электросети в легковоспламеняющихся строениях с алюминиевыми жилами, поэтому нужно использовать медную проводку в деревянном доме.

№6. Прокладка кабеля по комнатам

Сечение кабелей проводки зависит от того, какая нагрузка на них будет возлагаться. Это предмет серьезных расчетов, но пользоваться можно и таблицами, в которых уже просчитано сечение проводов в зависимости от тока, мощности и напряжения.

Открытая проводка в кабель-каналах

Перед началом работ лучше всего разметить места будущего расположения розеток и выключателей. Лучше всего по безопасности и эстетике в деревянном доме монтировать открытую проводку в кабель-каналах. Они выполняются из самозатухающего пластика, представляют собой короб с защелкой, размер и цвет могут отличаться. Процесс прокладки проводки в этом случае таков:

  • выбирают кабель-канал, который соответствует количеству проводов и их сечению;
  • снимают крышку и крепят коробку канала к поверхности на саморезы;
  • в местах соединения кабелей ставят распределительные коробки;
  • основание розеток и выключателей (используются только те, что предназначены для внешней проводки), крепят на назначенные места;
  • кабель укладывают в канал, закрывают крышкой;
  • концы кабелей соединят в распределительных коробках. Подключают кабель к розеткам, выключателям и автоматам.

https://www.youtube.com/watch?v=eJSBBRaCJH0Video can’t be loaded because JavaScript is disabled: Электропроводка в деревянном доме своими руками. (https://www.youtube.com/watch?v=eJSBBRaCJH0)

Внутренняя проводка в металлической трубе

Если вы решились монтировать скрытую проводку в деревянном доме, то порядок действий будет таким:

  • подготовка штроб и установка открытых распределительных коробок, они должны быть в свободном доступе даже после обшивки стен;
  • проход проводки через стены делают с помощью с металлических труб, которые называют проходными гильзами. В стене сначала готовят отверстие необходимого диаметра, потом ставят гильзу, по краям она должна иметь пластиковую втулку. Специальные металлические гильзы ставят под розетки и выключатели;
  • диаметр трубы выбирают такой, чтобы после заводки всех кабелей, в ней оставалось 60% свободного места. Предпочтение отдается медным трубам, которые хорошо гнутся и легко режутся. Концы труб после резки хорошо шлифуют или же снабжают их пластиковыми ободками. К деревянной поверхности трубы крепят хомутами, к металлическим гильзам ­– благодаря развальцовке трубы внутри гильзы;
  • протягивают кабель сквозь трубу и проверяют изоляцию;
  • соединение кабелей в распределительных коробках и подключение к розеткам, выключателям.

Соединение проводов

В распределительных коробках провода могут соединяться одним из следующих способов:

  • соединение сизами. Это специальные изолирующие колпачки, которые позволяют соединить два предварительно зачищенных на 2-3 см и скрученных между собой провода. Колпачки очень просто одеваются и стоят недорого;
  • соединение вагами не менее простое, но более надежное. Подбирается вага с соответствующим количеством отверстий для проводов, в них кабели вставляются до щелчка;
  • опрессовка гильзами – один из самых современных методов, но понадобится специальное оборудование;
  • дедовский способ скрутки с последующей изоляцией изолентой в деревянном доме лучше не использовать.

Остается только установить розетки и выключатели. Для деревянного дома лучше всего подойдет фурнитура, выполненная под дерево, но это не обязательно. Далее следуют работы по подключению всех групп проводов к щитку, установка счетчика, УЗО и автоматов.

Также понадобится выполнить заземление. Для этого около дома копают яму в форме равностороннего треугольника со стороной 1 м. Глубина не менее 30 см. В вершины треугольника вбивают металлический уголок или штырь длиной 3 м, между собой их соединяют уголком длиной 1 м, используя сварку. В одном из уголков делают отверстие и крепят в нем заземляющий проводник с помощью болта и гайки, его выводят в распределительный щиток и подсоединяют к заземляющей шине, к ней же подсоединяют заземляющие жилы кабелей.

После завершения всех монтажных работ вызывают специалистов электролаборатории, которые проводят все необходимые испытания и выдают протокол, подтверждающий правильность выполнения проводки и ее безопасность. Схему проводки рекомендуют наклеить на внутреннюю поверхность дверцы щитка – так будет намного удобнее сориентироваться в случае возникновения аварии.

Выполнять все работы по монтажу электропроводки в деревянном доме необходимо только при наличии соответствующих знаний и опыта. При малейших сомнениях лучше звать специалистов – от качества и правильности выполнения всех этапов работ зависит безопасность дома и его жильцов.

Статья написана для сайта remstroiblog.ru.

Кабель или провод?

Первое, что вы должны понимать — для разводки электрики по жилому помещению нужно использовать именно электрический кабель. Причин, по которым нельзя осуществлять выбор провода для электропроводки, несколько:

  1. Электрические провода допускается прокладывать или скрытым способом в внутри стен, или при разводке проводки в полу. Причем обязательно проводник нужно помещать в гофрированную либо ПНД трубу.
  2. Провода менее устойчивы к длительному нагреву, к тому же могут иметь одинарную изоляцию, в связи с чем их защитные свойства не достаточны, а вероятность возгорания в разы выше.
  3. У кабелей лучше эксплуатационные характеристики, в том числе и срок службы (30 лет по сравнению с 10).

Как вы видите, существуют достаточно веские причины (и это далеко не все), из-за которых лучше выбрать для электропроводки кабель, а не провод. Именно поэтому далее мы будем вести речь именно о правилах выбора кабельной продукции для разводки электричества по дому и квартире.

Это интересно: Можно ли стелить ламинат на теплые полы — познаем все нюансы

Виды проводов и кабелей и их назначение

Провода могут быть:

Алюминиевыми

Медными

В настоящее время предпочтение отдается проводу с медными жилами. Сопротивление этого металла значительно меньше, чем у алюминия. Соответственно, при одинаковом сечении медный шнур в состоянии пропустить больший ток, следовательно, дать большую мощность. Кроме того, провод из меди служит дольше.

Тем не менее, алюминий дешевле меди, поэтому еще не так давно алюминиевая проводка устанавливалась повсеместно. И сейчас те, кто хочет сэкономить и не очень заботится о безопасности, используют именно ее. Кроме металла токопроводящей жилы, электрокабели делятся на:

Одножильные. Жесткие и не гибкие, они хороши для скрытой проводки простой конфигурации. Их не нужно часто менять, они вполне надежны и долговечны.

Многожильные. Мягкие, рассчитанные на постоянные перегибы. Очень пластичные, они пригодны для электрошнуров любых бытовых приборов, удлинителей, переносок. Такой энергошнур используется при проведении электропроводки открытого типа. Требование безопасности для таких проводов – двойная изоляция. То есть, каждая жила изолируется отдельно, а потом заключается в общую оболочку.

Самым верным решением будет делать электропроводку из одинаковых кабелей – либо только медных, либо только алюминиевых.

Различие между кабелем и проводом

Вопрос, между прочим, не простой. В частности, в соответствии со СН еще с времен СССР и до настоящего времени работы с кабелем дорогостоящие, нежели с проводом. Однако весьма отчетливой классификации в этом плане не имелось ни в прошлые времена, ни сегодня. Различные источники предоставляют разнообразные точки зрения. Практически, характеристика «кабель» или «провод» присваивается ГОСТом/ ТУ на выпуск конкретной марки. В частности, кабель марки ВВП от ОАО «Одескабель» разнится от провода марки ПВС лишь конфигурацией оболочки: кабель ВВП- плоский, а провод ПВС — круглый. И ни в каком справочнике о кабелях форма оболочки кабеля/провода не указывается как малозначимый фактор. Поэтому смотреть надо в сертификат — там непременно будет заявлено: это кабель или провод.

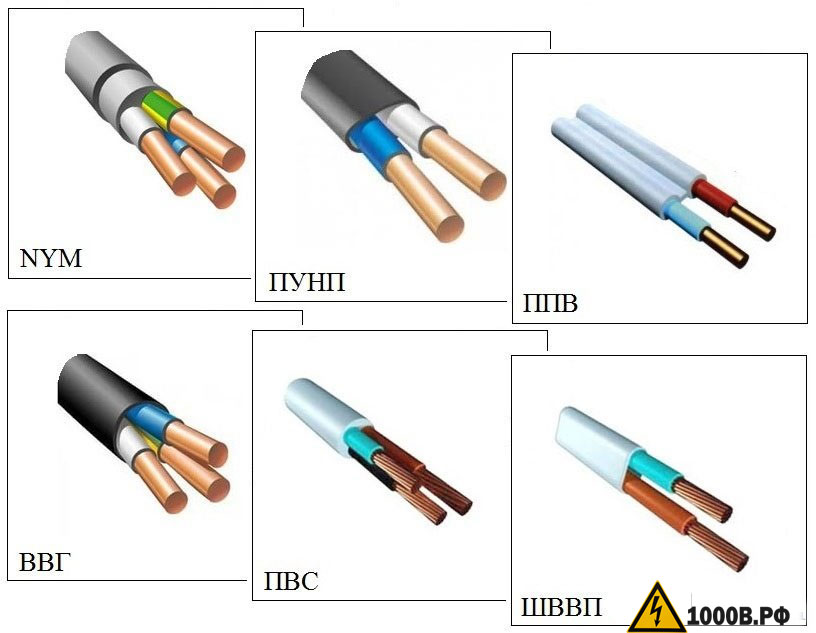

Популярные модели

Давайте перейдем к разбору самих проводов, которые электрики чаще всего используют в домашней электропроводке. В принципе, таких проводов не так уж и много. Предлагаем три позиции: NYM, ВВГнг и ПУНП.

NYM

Это электрический провод, изготавливаемый по немецкой технологии. К сожалению, не все российские предприятия используют немецкий стандарт, поэтому на рынке можно встретить маркировку: NUM, НУМ или даже НЮМ. Все эти провода изготавливаются по техническим условиям, и у каждого завода свое собственное ТУ. Но надо отдать должное, что и эти изделия имеют неплохие технические характеристики, правда, они ниже, чем у NYM. Поэтому расчет сечения проводов этих марок надо проводить с повышающим коэффициентом 1,1 или 1,2

Сам же провод NYM является высококачественным изделием, но среди всех используемых в электрической разводке дома проводов он самый дорогой. Поэтому не все потребители имеют возможность проводить его монтаж. Хотелось бы добавить, что в конструкции кабеля есть несколько слоев защитной изоляции с внутренним наполнением, состоящей из мелонаполненной резины. Именно эта прослойка дополнительно выполняет функции защиты при разделывании кабеля. Ведь всегда есть вероятность повредить изоляцию жил. С промежуточной прослойкой это сделать невозможно. И еще один плюс – это высокая гибкость изделия, что также снижает сложность монтажного процесса.

ВВГ

Это небронированный кабель в поливинилхлоридной изоляции и оболочке. То есть, каждая жила изолирована ПВХ пластикатом, а также общая защитная оболочка изготовлена из этого полимера. Внутреннего заполнения пространства между жилами в этом проводе нет. Необходимо отметить, что кабель ВВГ можно использовать в любых помещениях: сухих и влажных. Единственный его минус – он не растягивается.

Как подтип этого провода, на рынке присутствует кабель с добавлением в маркировке двух букв. Это «нг». Эти буквы обозначают, что данный кабель относится к категории негорючих материалов. То есть, даже в прокладке пучком он не распространяет горение. Если устанавливается в пучке кабель ВВГ, то при горении любого другого провода, этот тоже начнет гореть. Поэтому когда дело касается электрической разводки в частном доме, особенно в деревянном, то лучше выбирать модель ВВГнг.

Кстати, проводка этой марки имеет небольшое разнообразие. Это форма укладки жил. Она может быть плоской, круглой, квадратной и даже треугольной. Специалисты же рекомендуют в домах устанавливать плоский вариант, с ним просто удобно работать, плюс нет необходимости делать глубокие штробы.

ПУНП

Это самый дешевый провод для электропроводки, применяемых в частных домах и квартирах. И является он установочным плоского типа. В исполнении ПУНП может быть двухжильным или трехжильным. При этом в каждой жиле установлен однопроволочный провод. И это и есть его отличительная черта.

Использовать его можно, как и предыдущие позиции, как в силовых сетях, так и для осветительных. Но многие специалисты этому кабелю свое предпочтение не отдают, все дело в изоляции, а, точнее, в низком ее качестве. При работе разводки в ней выделяется тепло, которое негативно влияет на изоляционные слой кабеля ПУНП, поэтому со временем они теряют свои качества.

Разновидности электрических кабелей

Если рассматривать исключительно кабели для силовых электрических схем, здесь основным видом выступают следующие силовые кабели:

  • ВВГ;
  • КГ;
  • ВБбШв.

Конечно, это далеко не полный перечень всей существующей кабельной продукции. Тем не менее, на примере технических характеристик можно сформировать общее представление о кабеле электрического назначения.

Исполнение под маркой ВВГ

Широко применяемая, популярная и надежная марка. Кабель ВВГ рассчитан для передачи тока с напряжением 600 – 1000 вольт (максимально 3000 В).

Изготавливается продукт двумя модификациями, с токоведущими жилами сплошной структуры либо пучковой структуры.

Продукт из категории электрических кабелей, отмеченный как популярный и часто выбираемый в качестве материала для построения электрических силовых линий

Согласно продуктовой спецификации, диапазон сечений жил 1,5 – 50 мм. Изоляция поливинилхлоридная позволяет использовать кабель в условиях температур -40…+50°С.

Существуют несколько модификаций этого вида кабельной продукции:

  • АВВГ
  • ВВГнг
  • ВВГп
  • ВВГз

Модификации отличаются несколько иным исполнением изоляции, использованием алюминиевых жил вместо жил медных, формой кабеля.

Силовой гибкий кабель типа КГ

Конструкция ещё одного популярного кабеля, характерного высокой степенью гибкости, благодаря использованию пучковой структуры токоведущих жил.

Исполнение силового гибкого кабеля марки КГ на четыре рабочих токоведущих проводника. Продукт отличается высоким качеством изоляции, демонстрирует хорошие технические характеристики

Исполнение этого вида предусматривает наличие до шести токоведущих жил внутри оболочки. Диапазон рабочих температур  -60…+50°С. Преимущественно, разновидность КГ используется для подключения силового оборудования.

Бронированный кабель ВБбШв

Пример конструкции специальной кабельной продукции в образе продукта под маркой ВБбШв. Токопроводящими элементами могут выступать пучковые или сплошные жилы. В первом случае диапазон сечений 50-240 мм2, во втором 16-50 мм2.

Изоляция кабеля построена сложно-образованной структурой, включая поясную изоляцию, ленточный экран, стальную броню, битум и ПВХ.

Структура силового кабеля под высокое напряжение и значительные мощности. Это один из тех вариантов кабельной продукции, применение которой гарантирует надежность схемы

Существуют несколько модификаций этого вида:

  • ВБбШвнг – негорючая изоляция;
  • ВБбШвнг-LS – при горении не выделяет вредных веществ;
  • АВБбШв – наличие алюминиевых жил.

Умение читать маркировку кабельной продукции пригодиться при выборе изделий и разводке электрических сетей.

Буквенно-цифровая маркировка кабельного продукта: 1) литера 1 – металл жилы; 2) литера 2 – предназначение; 3) литера 3 – изоляция; 4) литера 4 – особенности; 5) цифра 1 – число жил; 6) цифра 2 – сечение; 7) цифра 3 – напряжение (номинал) (+)

Особенности типа материала жилы – Литера 1: «А» –алюминиевая жила. В любом другом случае – жила медь.

Что касается предназначения (Литера 2), то здесь расшифровки следующие:

  • «М» – под монтаж;
  • «П(У)», «МГ» – под монтаж гибкий;
  • «Ш» – инсталляционный; «К» – для контроля.

Обозначение изоляции (Литера 3) и ее расшифровка выглядит следующим образом:

  • «В(ВР)» – ПВХ;
  • «Д» – обмотка двойная;
  • «Н (НР)» – резина негорючая;
  • «П» – полиэтилен;
  • «Р» – резина;
  • «С» – стекловолокно;
  • «К» – капрон;
  • «Ш» – шелк полиамид;
  • «Э» – экранированная.

Особенности, о которых свидетельствует Литера 4, имеют свою расшифровку:

  • «Б» – бронированный;
  • «Г» – гибкий;
  • «К» – оплетка проволочная;
  • «О» – оплетка другая;
  • «Т» – для трубной укладки.

Также классификация предусматривает использование строчных букв и литер, обозначенных латиницей:

  • «нг» – негорючий,
  • «з» – заполненный,
  • «LS» – без хим. выделений при горении,
  • «HF» – без дыма при горении.

Маркировочные обозначения, как правило, наносятся непосредственно на внешнюю оболочку, причем по всей длине продукта через равные промежутки.

Таблица условных обозначений наиболее используемых типов проводов и их соответствие стандартам. Всегда есть возможность определить марку простым чтением непосредственно с оболочки изделия (+)

На нашем сайте есть статьи, посвященные выбору кабельной продукции для обустройства электрических сетей в квартире и доме, советуем ознакомиться:

  1. Какой кабель использовать для проводки в квартире: обзор проводов и выбор лучшего варианта
  2. Какой провод использовать для проводки в доме: рекомендации по выбору
  3. Каким кабелем делать проводку в деревянном доме: виды негорючего кабеля и его безопасная укладка

Типы электропроводки по количеству жил

Между собой провода для электрики в жилых и промышленных помещениях делятся на одножильные и многожильные.

РазновидностьКонструктивные особенностиПараметр жесткостиСостав проводникаСфера использования
Кабели с одной жилойВокруг одной жилы имеется изоляционный слойПараметр будет жесткимЖилы из одной проволоки либо пучкаПредназначены для укладки во внутренних скрытых магистралях
МногожильныеВ таких проводниках может применяться от двух и более жил, заключенных в общую оболочку. Жилы отделены друг от другаТакая продукция характеризуется мягким уровнем жесткости. Многожильные изделия позволяют выдерживать многократные изгибыВ таких продуктах также применяются жилы из одной либо пучка проволокиИспользуются для организации открытой проводки. Могут применяться в шнурах для бытового электрооборудования, а также электроники, подключающейся к бытовой сети.

Кабель АВВГ

Кабель АВВГ – с алюминиевыми жилами и двойной
виниловой изоляцией. Пожалуй, один из наиболее распространенных
типов кабелей. Используется в сетях 0,66/1 кВ с частотой
переменного тока 50 Гц. Выпускается в диапазоне сечений от 2,5 до
240 кв. мм. С количеством жил от 2 до 4. Его используют для
стационарного подключения электрооборудования к питающей сети,
может использоваться и в помещениях со сложными условиями, с
повышенной влажностью или взрывоопасные. Его можно использовать в
качестве проводника на силовую проводку фактически активно
используется в сетях 0,4 кВ. Используется и для проводки в жилых
домах, подходит для подключения розеток и на производстве. Срок их
использования – не менее 30 лет.

Варианты исполнения:

АВВГз-П: с заполнением;

АВВГнг-П: не распространяет горение в
пучках;

АВВГзнг-LS-П: не распространяет горение в
пучках, с низким дымо-газовыделением;

Прокладывать проводку в доме алюминиевым кабелем АВВГнг
допускается, но при этом нужно взвесить все “за и против”.
Недостатков у подобного вида проводов есть не мало:

1).Текучесть металла. Алюминий имеет свойство
растягиваться, это имеет негативное последствие в случае винтового
соединения проводов. Соединения проводов со временем ослабевают,
начинают греться, окисляться и подгорать, вплоть до полной потери
контакта.

2).Ломкость алюминия. В процессе старения и
долгого эксплуатационного срока провода просто-напросто будут
переламываться, особенно при частых нагрузках и перегревании. Это
же нужно учесть, когда вы будете перезаделывать старые скрутки –
при раскручивании и повторном их скручивании большой риск того, что
жила переломится.

3).Пожароопасность. В соответствии с
международными стандартами алюминиевая электропроводка давно
признана потенциально пожароопасной.

4).Сечение кабелей для прокладки проводов следует выбирать в 2-е
большим, чем при прокладке медным проводом.

Для электропроводки в квартире рекомендуется применять кабель
марок АВВГнг или АВВГнг-LS.

Для розеток: АВВГнг 3×4, АВВГнг-LS 3×4

Для выключателей: АВВГнг 3×2,5, АВВГнг-LS
3×2,5

Медь или алюминий

Во времена СССР для квартирной проводки применялся алюминий, что было обусловлено:

  • пониженной ценой при сопоставлении с медными проводами для электропроводки;
  • облегченной конструкцией.

При этом алюминиевые провода имеют больше отрицательных качеств, чем положительных:

  • пониженная электропроводимость;
  • окисление при контакте с воздухом, из-за чего увеличивается сопротивление и уменьшается полезное сечение;
  • срок службы не превышает 20-25 лет;
  • повышенная ломкость;
  • сложность монтажа проводки.

Достоинства меди, использующейся в электропроводке:

  • хорошая проводимость даже после образования пленки на поверхности;
  • срок службы — до полувека;
  • повышенная механическая прочность;
  • монтаж осуществляется легко.

Единственный минус такой проводки — дороговизна. Определяется, какой кабель нужен для проводки, в строительных правилах, согласно которым проводку в различных зданиях выполняют из медных кабелей и проводов. Здесь приводятся ссылки на ПУЭ.

При недостатке средств возможно выполнение комбинированной проводки. Провод для розеток обязательно с медными жилами, а кабель для освещения — с медными или алюминиевыми. При использовании разнометаллических элементов придется приобретать соединительные колодки или специальные зажимы, препятствующие прямому контакту металлов, из-за чего алюминий сильно окисляется. Это увеличивает удельное сопротивление контакта, нагрев и способствует обгоранию.

Наиболее подвержены перегреву электросети в легковоспламеняющихся строениях с алюминиевыми жилами, поэтому нужно использовать медную проводку в деревянном доме.

Оборудование для прокладки кабелей

Трехфазное устройство защитного отключения (УЗО)

Монтаж электропроводки требует грамотного выбора проводников и покупки к ним соответствующих аксессуаров. Это комплектующие, электроустановочные приборы и материалы, которые придется израсходовать во время работ. Чтобы заранее понять, сколько устройств потребуется приобрести, составляется схема с планом разводки.

К дополнительным устройствам, которые обязательное потребуется выбрать и купить, относятся:

  • средства защиты: автоматические выключатели и УЗО;
  • подрозетники;
  • розетки, переключатели;
  • кабель-каналы;
  • монтажные коробки;
  • гофрированные трубки;
  • щиток;
  • изоляция, хомуты.

Какой провод использовать для проводки в доме

И вот теперь, ознакомившись со всеми важными характеристиками проводов, нужно подходить к основному вопросу: что выбрать?

Опытные электромонтажники рекомендуют применять два разных кабеля с разными сечениями:

  • Первый – с сечением в 2,5 «квадрата». Он используется для розеток, и его нагрузка может доходить до 3-4 киловатт, а мощность и ток предусматривают соотношение показателей до 5,9 киловатта и 27 Ампер соответственно. Считается, что кабельную линию необходимо «нагружать» до предела. Планируемая нагрузка должна покрываться сверху на треть. К тому же штукатурка, под которую закладывается проводка, задерживает охлаждение кабеля, что тоже необходимо учитывать при подборе провода.
  • Второй – с сечением в 1,5 мм². Его установка предусматривает выход к освещению. Здесь, разумеется, нагрузка будет наблюдаться меньшая.

Важно учитывать один момент: согласно правилам монтажа электропроводки в частном доме, требуется в обязательном порядке заземлять бытовые электроприборы, а также устанавливать специальные розетки. Исходя из этого, оптимальным вариантом здесь будет именно трехжильный кабель, который включает наличие фазной, нулевой и защитной жилы

Размеры и расчет сечения алюминиевых и медных

Расчет сечения — это самый важный момент при выборе нужного электрокабеля. Для верного расчета нужно сделать несколько несложных шагов:

  • Посчитать суммарную мощность всех электроприборов в жилище. Эта цифра позволит определить характеристики электромагистрали, идущей от опоры в дом.
  • Посчитать суммарную мощность приборов для каждого помещения. Это позволяет выбрать нужное сечение провода, который будет прокладываться в каждой из комнат.
  • Входящий кабель завести на ВУ(ВРУ) и через автоматы сделать схему разводки по помещениям, с учетом сечения провода для каждой комнаты отдельно. Сечение кабеля от мощности считают по специальной таблице, которую можно найти в любом справочнике по электрике. При расчетах округляйте в большую сторону и добавляйте 20-25% запаса. Так, например, кабель диаметром около 1,8 мм (сечение 2,5 мм) выдержит:
  • Медный: 21 ампер (4,6 кВт при 220В)
  • Алюминиевый: 16 ампер (3,5 кВт при 220В)

Основные марки кабелей

Для бытового использования и подключения осветительных устройств наибольшее распространение получили кабели следующих марок:

ВВГ – кабель в поливинилхлоридной оболочке с медными жилами в аналогичной изоляции. Характеризуется хорошими эксплуатационными свойствами, допускается установка во влажных помещениях. При наличии в маркировки индекса «НГ» может использоваться в пучках кабелей, так как оболочка обладает огнестойкими свойствами.

NYM – данная продукция появилась на рынке сравнительно недавно, как правило, производится по лицензии и соответствует отечественным стандартам. По характеристикам аналогичен кабелю ВВГ(НГ). Применение других марок не получило широкого распространения из-за узкоспециализированных характеристик продукции, которые отражаются на стоимости. Однако если параметры кабеля удовлетворяют требованием, то их так же можно применять для подключения осветительных устройств.

Отметим так же, что для устройства освещения квартиры или дома достаточно кабеля с площадью сечения 1,5 кв.мм. Такие провода с успехом выдерживают нагрузку до 4 кВт. Естественно, речь идет об участке от выключателя до источника света. Если по какой-то причине линия питает дополнительное оборудование (что не является правильным), то необходимо выбирать кабель с сечением 2,5 кв. мм или больше. Напомним, что при увеличении площади сечения стоимость проводки значительно возрастает.

Виды кабелей для электропроводки

Есть разные виды проводников, которые можно использовать для домашней электросети. Они все имеют маркировку, по которой можно определить материал жил и изоляции, класс гибкости и сечение. Также используется маркировка цветом для определения назначения жил.

ВВГ

Кабель ВВГ различного сечения

Кабель для электропроводки в квартире ВВГ является самым известным и используемым отечественным кабелем в домашних электросетях. Получить необходимые значения тока и обеспечить соответствующую безопасность можно именно с его помощью. Изделие представляет собой медный провод с изоляцией и оболочкой из ПВХ. Может работать при нормальной и повышенной влажности. Рабочее напряжение не должно превышать 660 В. Это гибкий небронированный кабель для проводки в доме. Содержит до 5 жил в зависимости от модификации, площадь сечения достигает 240 кв.мм. По форме выделяют круглые, плоские и треугольные виды.

К основным модификациям относятся ВВГнг – негорючий, ВВГнг-ls – негорючий с низким выделением дыма, ВВГнг FR-LS – с дополнительной огнезащитой из слюды (применяется в помещениях с повышенной пожароопасностью). Для розеток обычно используют ВВГнг 3х2,5 или ВВГнг-LS 3х2,5. Для выключателей выбираются такие же кабели, но с сечением 1,5 кв.мм. Подходят для установки во всех комнатах, в том числе на кухне.

Кабель NYM

Провод NYM

Европейским аналогом ВВГ является кабель NYM. Он изготавливается как на российских, так и на зарубежных заводах и соответствует всем принятым нормам ЕС и ГОСТ. Есть два вида кабелей – однопроволочный с сечением 1,5-10 кв.мм. и многопроволочный с сечением свыше 16 кв.мм. Рабочее напряжение не превышает 660 В. В качестве материала для изоляции применяется ПВХ.

Для подключения розеток и на ввод используется модель NYM 3×2,5, для выключателей – NYM 3×1,5

При покупке важно не перепутать NYM с более дешевым кабелем NUM. Он имеет пониженные характеристики, поэтому  их нельзя применять для создания домашней электропроводки. К плюсам NYM и ВВГ можно отнести:

К плюсам NYM и ВВГ можно отнести:

  • высокое качество исполнения, соответствующее всем необходимым требованиям;
  • простота монтажа, удобство разводки;
  • безопасность;
  • пожаростойкость;
  • самозатухание;
  • низкое выделение дыма при горении;
  • широкий ассортимент под любые финансы.

Провод ПВС

Кабель ПВС неудобен при монтаже скрытой проводки, так как имеет круглую форму

Соединительный медный внутренний проводник имеет виниловую изоляцию. Его можно покупать для подключения бытовых приборов к электросети и создания удлинителей. В его конструкции находится от 2 до 6 медных проволок, общее сечение составляет от 0,75 кв.мм. до 10 кв.мм. Предельное напряжение составляет 380 В.

Основная сложность работы с проводом ПВС заключается в его многопроволочной конструкции. Все концы необходимо залудить, на что требуется много времени и сил. Также этот фактор приводит к повышенной пожароопасности. Из-за высокого нагрева изоляция разрушается, может произойти короткое замыкание. В отличие от кабелей провод нельзя проложить связанными пучками. Для каждой линии потребуется отдельная штроба.

Провода ШВВП и ПВВП

Это разновидности монтажных шнуров с одно- или многопроволочными жилами, изготовленными из меди. Основная сфера применения – подсоединение бытовых приборов. Срок годности короткий, сложны в монтаже из-за необходимости пайки. Изоляция горючая, поэтому для домашней проводки не подходят.

Как рассчитать сечение кабеля по току

Можно подобрать сечение кабеля по току. В этом случае проводим ту же работу — собираем данные о подключаемой нагрузке, но ищем в характеристиках максимальный потребляемый ток. Собрав все значения, суммируем их. Затем пользуемся все той же таблицей. Только ищем ближайшее большее значение в столбике, подписанном «Ток». В той же строке смотрим сечение провода.

Например, надо подключить варочную панель с пиковым потреблением тока 16 А. Будем прокладывать медный кабель, потому смотрим в соответствующей колонке — третья слева.  Так как нет значения ровно 16 А, смотрим в строчке 19 А — это ближайшее большее. Подходящее сечение 2,0 мм2. Это и будет минимальное значение сечения кабеля для данного случая.

При подключении мощных бытовых электроприборов от щитка тянут отдельную линию электропитания. В этом случае выбор сечения кабеля несколько проще — требуется только одно значение мощности или тока

Обращать внимание не строчку с чуть меньшим значением нельзя. В этом случае при максимальной нагрузке проводник будет сильно греться, что может привести к тому, что расплавится изоляция

Что может быть дальше? Может сработать автомат защиты, если он установлен. Это самый благоприятный вариант. Может выйти из строя бытовая техника или начаться пожар. Потому выбор сечения кабеля всегда делайте по большему значению. В этом случае можно будет позже установить оборудование даже немного больше по мощности или потребляемому току без переделки проводки.

Выводы

Электрокабели, представленные на строительном рынке имеют большой разброс цен. Но на электропроводке не стоит экономить. Потому как дешевые изделия говорят о том, что при изготовлении кабеля были применены низкокачественные материалы, или провод имеет сечение меньше, чем указано в маркировке.

Покупая товары китайского производства, нужно быть готовым к тому, что в их составе не медные провода, а омедненные алюминиевые. Это делается для того, чтобы сэкономить и уменьшить расходы на производство. Внешне их практически невозможно отличить от медных изделий, но характеристики у них различаются.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
