Особенности армирования различных типов фундаментов
В зависимости от расчетной нагрузки, рельефа и геологических особенностей местности, где будут производиться строительные работы, обустраиваются различные типы фундаментов. Наиболее распространенными являются следующие бетонные основания:
- ленточного типа;
- в виде монолитной плиты;
- на опорных сваях.
Фундамент ленточного типа применяется при возведении домов с подвалами, он хорошо выдерживает вес зданий, изготовленных из бетона и кирпича.
Основная нагрузка на фундамент этого типа оказывается в продольном направлении, поэтому по горизонтали выполняются два пояса армирования.
На вертикально расположенные прутья не оказывается серьезной нагрузки, поэтому они выполняют связующую и поддерживающую роль в решетке каркаса.
Плитный фундамент представляет собой сплошную бетонную плиту, расположенную под построенным зданием. Он обустраивается на неустойчивых почвах и может применяться при многоэтажном строительстве. Армирование такого основания выполняется в виде сетки.
Фундамент на опорных сваях применяется при строительстве каркасно-щитовых домов и одноэтажных, мало нагруженных объектов. Стоимость его обустройства меньше, чем у других типов фундаментов. Свайные опоры заглубляются в землю бурением. Здесь основная нагрузка приходится на вертикально расположенные армирующие прутья.
Лучшая арматура для ленточного фундамента
Для основания в виде бетонной ленты используются арматурные стержни класса А 300, А 400, А 800, А 1000. Класс арматуры определяется набором характеристик и технологии изготовления материала. Профиль поверхности этих прутьев представляет собой рифленую косичку. Благодаря этому, изделия прочно сцепляются с бетонным основанием. Они используются для выполнения продольной обвязки, при которой стержни укладываются вдоль направления бетонной ленты.
Создаются не менее двух горизонтально расположенных уровней армирования, на которые приходится основная нагрузка строительной конструкции. Чем выше масса возводимого здания, тем больше должно быть сечение арматуры.
Наименьший диаметр силовых прутьев составляет 10 мм.
Вертикально и поперечно расположенные стержни, которые не подвергаются большим нагрузкам, могут быть гладкими. В этом случае может быть использована марка арматуры более низкого класса. Вертикальные монтажные прутья имеют диаметр от 4 до 8 мм.
Арматурная решетка должна полностью находиться в массе бетонного основания, расстояние до его краев составляет не менее 5 см. Увеличивать это расстояние не нужно, так как при этом уменьшится общее поперечное сечение арматурной решетки и ее несущая способность. При этом решетка играет роль металлической балки, усиливающей противостояние бетонной ленты нагрузкам на изгиб.
Арматура в бетонной плите основания
Обустройство фундамента в виде сплошной бетонной плиты требует большого расхода строительных материалов, в том числе арматуры. Плитный фундамент способен выдерживать большие нагрузки, для него используется ребристая арматура диаметром от 10 до 16 мм. Прутья укладываются в горизонтальной плоскости, образуя решетку с ячейкой 200*200 мм.
При толщине плиты меньше 15 сантиметров применяется один пояс, если бетонное основание толще, выполняется не менее двух слоев армирования. Расходы на покупку арматуры для такого вида фундамента составляют около 20% от стоимости работ по его обустройству. Возведение плитного фундамента требует больших материальных затрат, но зато он очень надежен и обладает длительным сроком службы.
Армирование свайного фундамента
Свайный фундамент представляет собой заглубленные в землю опоры, заливаемые бетоном. В вертикальном направлении сваи армируются ребристыми прутьями, имеющими в диаметре десять миллиметров.
Горизонтально расположенные гладкие прутья диаметром 4 мм не испытывают нагрузки и используются как вязальный материал для образования единого каркаса. В зависимости от поперечного сечения сваи, применяется от двух до четырех вертикально расположенных прутьев, длина которых должна соответствовать длине столба, несколько превышая его.
Надеемся, что изложенная информация поможет Вам правильно определиться с выбором каркаса для фундамента. Далее следует видеоролик с полезной информацией о выборе арматуры.
Loading…
Поделитесь с друьями!
Расчет армирования
При расчете арматуры для ленточного фундамента необходимо будет учесть следующее:
- Арматура ребристого профиля позволяет достичь максимального сцепления с бетонной заливкой. Диаметр арматуры в данном случае определяющего значения не имеет.
- Уложенная вдоль периметра арматура должна отстоять от стенок опалубки, от дна траншеи и от верхней части сооружаемого фундамента не менее чем на 50-60 мм. Тем самым вы скроете стальные пруты в бетоне и защитите их от коррозии.
- У ленточного фундамента максимальная зона растяжения находится на поверхности, поэтому заглублять арматуру в бетонную заливку не нужно.
- • Например, у фундамента шириной 400 мм зазор между продольными прутами составит 300 мм в горизонтали и от 150 до 300 мм в вертикальной плоскости, в зависимости от глубины.
- Для поперечных и вертикальных элементов армирования можно использовать гладкие прутки, диаметр которых составит 6-8 мм. Нагрузка на них будет гораздо меньше, чем на продольные элементы.
- Расстояние между вертикальными и поперечными элементами должно быть 150-350 мм. Допускается увеличение до 500-600 мм.
Армирование подошвы
Армирование ленточного фундамента с подошвой, которая увеличивает несущую способность конструкции, проводится с некоторыми нюансами.
- Траншея выкапывается на один метр шире, чем ширина основания (подошвы).
- Устанавливается опалубка под подошву.
- Закладывается армирующий каркас основания.
- Собирается армокаркас ленты дома, устанавливается на предыдущую конструкцию и крепится к ней проволокой по соприкасаемым элементами через каждые 20 см.
- Монтируется опалубка ленты фундамента.
- Проводится заливка бетонного раствора.
Через 7 дней можно опалубку разобрать, через 10 дней фундамент гидроизолируют и засыпают грунтом. Через 28 дней его можно нагружать.

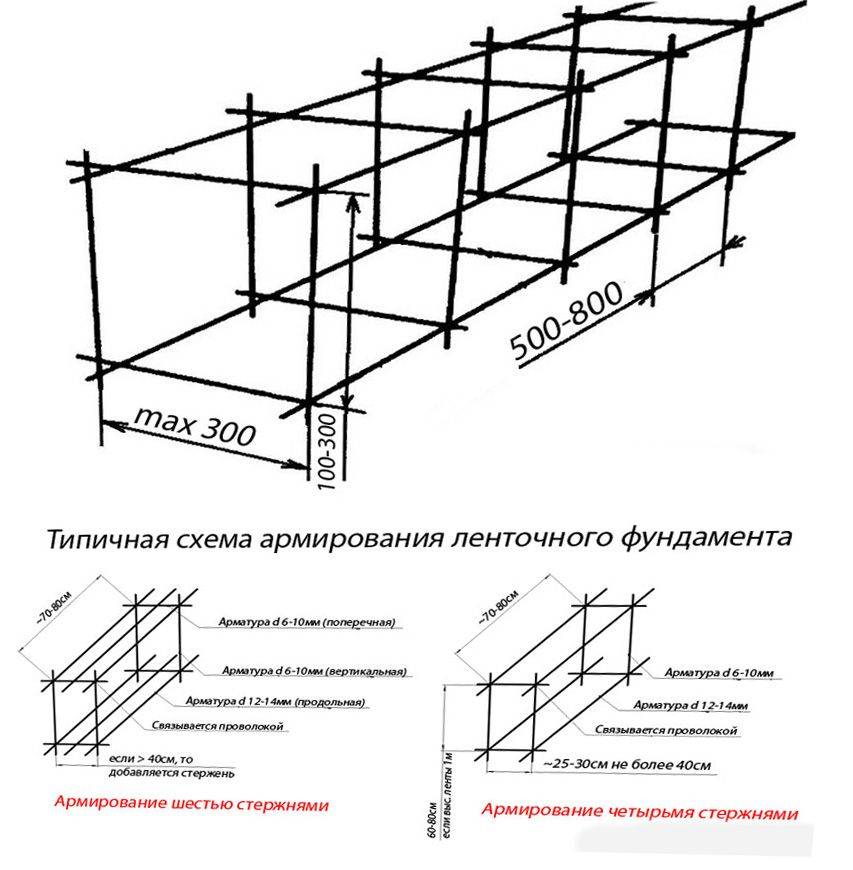

Стандартная схема армирования
После того как определились с тем, какая арматура нужны для ленточного фундамента дома, следует разобраться с ее установкой. Для этого существует универсальная схема армирования, которая подходит практически для любого строения на ленточном фундаменте.
- На дно заранее выкопанной траншеи выкладываются кирпичи высотой 5 см.
- На кирпичи продольно укладываются стальные прутья большого диаметра.
- С шагом примерно 50 см на уложенные прутья крепятся горизонтальные перемычки меньшего диаметра.
- К углам образовавшихся ячеек прикрепляются вертикальные пруты.
- К вертикальному укреплению привязываются длинные прутья.
Для того чтобы конструкция получилась максимально прочной, следует соблюдать технологию, указанную в СНиП 52-01-2003.
Соединение прутьев между собой может выполняться путем сварки или вязки проволокой. Второй метод значительно экономичнее, хотя по качеству не уступает классической сварке. Для его осуществления используется вязальная проволока, из которой образуются петли. В них продеваются прутья, после чего свободный край проволоки несколько раз перекручивается. Значительно упрощает задачу использование специального крючка.
Виды арматуры
Часто возникает вопрос, какую арматуру использовать для ленточного фундамента. Ведь ее ассортимент достаточно большой. Виды арматурных стержней и материал, из которого они изготавливаются, регулируются требованиями государственного стандарта (ГОСТ).
Арматура для фундаментов делается из стали повышенной прочности, что затрудняет ее гибку и сварку
Так, по назначению арматурные стержни разделяются на:
- металлические (стальные) для оснований;
- сигнальные;
- для выполнения сантехнических работ;
- строительные;
- для сливных работ.
Для выполнения армирования чаще всего используется металлическая или стальная арматура (ГОСТ 5781-82). Хотя в последнее время все большую популярность приобретает пластиковая или полимерная, изготавливаемая из эпоксидной смолы (ГОСТ 31938-2012). Она не столь популярна на территории постсоветского пространства в отличии от США.
Если еще не решено, какую арматуру использовать для ленточного фундамента, пластиковую или металлическую, стоит рассмотреть подробнее эти два вида, их преимущества и недостатки.
Сталь обладает следующими достоинствами:
- прочностью (она в 9 раз прочнее, чем композитная, но и вес пластикой в 4 раза меньше);
- упругостью (способностью выдерживать большие нагрузки на прогиб);
- доступностью;
- возможностью изгибания стержня;
- устойчивостью к воздействию окружающей среды;
- большим выбором диаметров от 6 до 80 мм;
- максимальной длиной до 11,7 м.
Но она имеет свои минусы, которые оказывают влияние на эксплуатацию.
Минусы металлических стержней:
- подвержены коррозии;
- обладают значительным весом.
Несмотря на то, что стеклопластиковая арматура не столь популярна, она достаточно выгодна.
Арматуры из стеклопластика отличается:
- низкой себестоимостью (фактически она даже 30% ниже стальной);
- наличием любой строительной длины стержня;
- удобной транспортировкой (обладает малым весом, потому погрузочно-разгрузочные работы заметно упрощаются);
- легким весом (она в 4 раза легче металлической, если диаметр одинаковый);
- высоким показателем упругости;
- высокой прочностью на разрыв (почти в 2,5 раза больше чем у стали);
- отсутствием теплопроводности (это дополнительно повышает сохранность тепла и исключает формирование «мостиков холода);
- устойчивостью к низким (до — 70 °C) и высоким (до + 100 °C) температурам;
- радиопрозрачностью;
- не проводимостью электричества (является диэлектриком);
- способностью сохранять свойства под влиянием солей, щелочей и кислот;
- антикоррозийными свойствами;
- большим выбором диаметров от 4 до 20 мм.
Множество негативных отзывов о пластиковой арматуре обусловлены покупкой дешевых подделок
Несмотря на обилие таких положительных характеристик, она имеет свои недостатки, которые не столь значительны.
Минусы арматуры из стеклопластика:
- не сгибается;
- нельзя выполнить сварочные работы ее поверхности.
Какой вид арматуры лучше выбрать зависит от предпочтений строителя, тем более, что их стоимость отличается незначительно.
При равной прочности стальную арматуру можно легко заменить на стеклопластиковую:
| Марка | Вес 1 п. м. кг | Кол-во метров в тонне | Рыночная цена руб/м | Равно-прочная замена | Вес 1 п. м. кг | Кол-во метров в тонне |
| 8 AIII | 0,395 | 2530 | 11.06 | АСП-6 | 0,05 | 20000 |
| 10 AIII | 0,62 | 1620 | 17.60 | АСП-7 | 0,06 | 16650 |
| 12 AIII | 0,89 | 1126 | 25.30 | АСП-8 | 0,07 | 14280 |
| 14 AIII | 1,21 | 826 | 34.50 | АСП-10 | 0,12 | 8330 |
| 16 AIII | 1,58 | 633 | 45.08 | АСП-12 | 0,20 | 5000 |
| 18 AIII | 2.00 | 500 | 56.50 | АСП-14 | 0,26 | 3840 |
| 20 AIII | 2,47 | 405 | 70.30 | АСП-16 | 0,35 | 2850 |
Подготовительные работы и требуемые инструменты
Прежде чем заняться армированием фундамента одноэтажного или двухэтажного частного дома, нужно подготовить все необходимые материалы и инструменты.
Общий перечень инструментов примерно одинаков для разных случаев, но могут быть и некоторые вариации:
- Саму арматуру, диаметр которой зависит от вида фундамента и предполагаемых нагрузок;
- Специальные кусачки для арматуры;
- Рулетка;
- Приспособление для сгибания стержней;
- Болгарка;
- Крючок для вязки стержней;
- Молоток;
- Плоскогубцы;
- Проволока (опять же для вязки);
- Специальные звездочки-фиксаторы;
- Подкладки пластмассовые;
- Соединительные скрепки.
Подготовки необходимого оборудования недостаточно, чтобы приступить к полноценному процессу армирования. Перед началом работ требуется усвоить некоторые правила, без которых можно получить совсем не такое основание, как предполагалось.
- Дом любой этажности, будь то двухэтажный или девятиэтажный, будет оказывать на фундамент нагрузку, и ее обязательно нужно просчитать. Расчет подскажет, где фундамент будет принимать самое большое давление, а где на материалах можно сэкономить;
- Арматура состоит из металлических прутьев, которым свойственно ржаветь и поддаваться коррозии, чтобы фундамент прослужил как можно дольше и надежнее, стоит обработать прутья против ржавчины;
- В углах каркаса никогда нельзя закладывать концы стержней арматуры, это чревато недолгой службой всего основания в целом;
- Чтобы получить балку, прутья необходимо увязывать в каркасы;
- Перед армированием обязательно нужно установить опалубку.

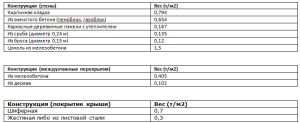

Удельный вес конструктивных элементов дома
Расчет нагрузки, приходящейся на фундамент, провести не сложно.
Для этого требуется найти площадь всех конструктивных элементов будущего дома и перемножить с величиной нагрузки материала, из которого они сделаны.
Значения нагрузок берутся из специальных справочников, составленных на основе опытных измерений.
Так, железобетонные стены до 15 см толщиной дают нагрузку в 350 кг/м 2 .
При строительстве двухэтажного дома стоит помнить, что площадь его основания больше и дает большую нагрузку само на себя. Поэтому двухэтажное здание требует увеличения количества стальных стержней в каркасе для укрепления и повышения прочности.
В общем случае, все нагрузки складываются, и получается искомый результат для каждой точки опоры, который и используют в работе.
Общая схема армирования
Существует две основные схемы армирования ленты:
- С четырьмя прутами. Каркас состоит из двух прутков сверху и двух снизу. Применяется при ширине ленты менее 50 см.
- С шестью прутами. Изготавливается две горизонтальные решетки по три прута, расположенные внутри отливки одна сверху, на 5-7 см под поверхностью бетона, другая — на такой же высоте над основанием ленты.
Выбор схемы обусловлен требованиями СНиП. Расстояние между двумя соседними прутьями не должно превышать 40 см. Если ширина основания велика и не позволяет обеспечить требование СНиП, применяют вторую схему с тремя стержнями в каждой решетке.
Пример расчета армирования фундамента
Попробуем рассчитать, сколько потребуется материалов для обустройства армирования конкретного ленточного фундамента с чертежами. Допустим, мы строим из строительных блоков (шириной 0,4 м) небольшой загородный дом с габаритными (внешними) размерами 5×8 м. Характер почвы на нашем участке позволяет сделать высоту полосы 0,9 м, ее ширину 0,4 м, что соответствует ширине строительного материала стен. В арматурном каркасе для ленточного фундамента будем использовать продольные рабочие прутья диаметром 12 мм и □-образные поперечные хомуты, изготовленные из прутков диаметром 8 мм.

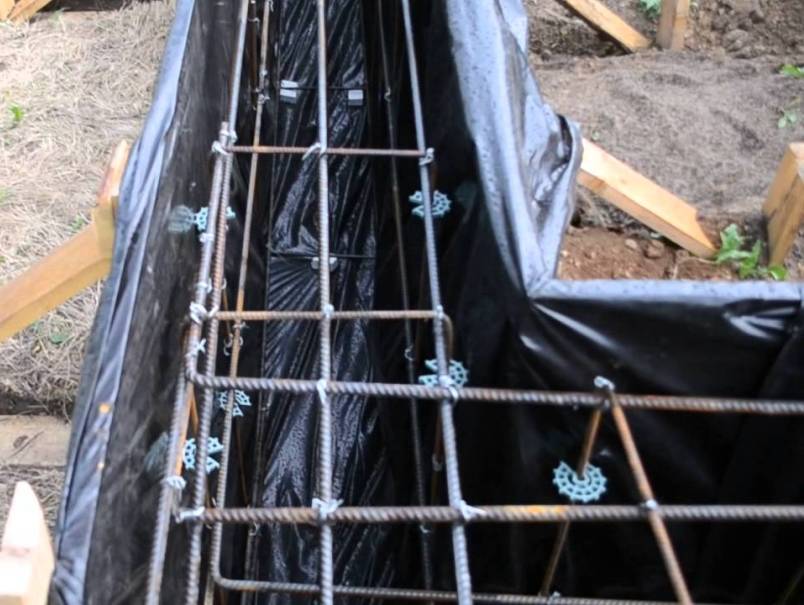

Армирование мелкозаглубленного ленточного фундамента:
На фото видно, что расстояние между рабочими продольными прутьями (0,4 м) и шаг □-образных поперечных хомутов (0,5 м) выбраны в соответствии с требованиями нормативных документов.
Проверяем относительное содержание продольных рабочих прутков в нашей железобетонной конструкции. Для этого воспользуемся следующими терминами и обозначениями:
- h – высота фундамента (900 мм);
- w – ширина фундамента (400 мм);
- Sₒ – площадь поперечного сечения фундамента;
- Sₐ – суммарная площадь поперечных сечений продольных прутьев (6 штук);
- r – радиус продольного прутка (6 мм), который равен d/2, где d – диаметр прутка (в нашем случае d=12 мм);
- D – относительное содержание рабочих прутков в «теле» фундамента.
Sₒ = h∙w = 900∙400 = 360000 мм²
Sₐ = 6∙π∙r² = 6∙3,14∙6² = 678,24 мм²
D = (Sₐ∙100)/ Sₒ = (678,24∙100)/360000 = 0,1884 ≈ 0,19 % (что в 1,9 раза превышает минимально допустимое значение, то есть схема армирования ленточного фундамента выбрана нами правильно).
Расчет количества продольных прутьев
Для того чтобы определить сколько стандартных продольных прутьев (6 м) нам необходимо, воспользуемся следующими величинами:
- L – длина фундамента (8000 мм);
- W – ширина фундамента (5000 мм);
- P – периметр;
- N – количество продольных элементов (в нашем случае 6 штук);
- X – общая протяженность продольных прутьев.
P = (L+ W)∙2 = (8000 + 5000)∙2 = 26000 мм = 26 м
X = P∙N = 26∙6 = 156 м
К полученной величине необходимо добавить 20 % (материал для изготовления Г-образных или П-образных элементов для правильного армирования углов и обеспечения достаточного нахлеста при стыковке элементов).
Xдоп = X∙0,2 = 156∙0,2 = 31,2 м
Окончательная общая длина продольного арматурного прутка:
Xок = X + Xдоп = 156 + 31,2 = 187,2 м
Стандартная длина арматурного прутка составляет 6 м. Осталось посчитать, сколько таких прутков необходимо: Xок/6 = 187,2/6 = 31,2 ≈ 32 штуки.
Изготовление поперечных элементов и расчет количества материала
Укладка арматуры в ленточный фундамент невозможна без установки поперечных (вертикальных) элементов. Обычно, для этих целей используют □-образные хомуты. Варианты хомутов:
Как видно из представленного фото все три варианта отличаются технологией изготовления, но расход прутка во всех случаях приблизительно одинаковый. Длина прутка (Ø=8 мм), необходимого для изготовления одного хомута: (800+300)∙2+250 = 2450 мм.
Вариант № 1
- Отмеряем приблизительно 120 мм и с помощью приспособления для гибки выгибаем эту часть будущего хомута в виде крючка.
- На расстоянии 800 мм от крюка загибаем пруток под углом 90˚.
- Отмеряем 300 мм и делаем еще один загиб на 90˚.
- От этого угла откладываем 800 мм и гнем прут на 90˚.
- От полученного угла отмеряем 300 мм и загибаем второй крючок.
Вариант № 2
- Отмеряем от конца заготовки 250 мм и с помощью приспособления выгибаем эту часть на 90˚.
- Откладываем от полученного 800 мм и загибаем пруток под углом 90˚.
- Отмеряем 300 мм и делаем еще один загиб на 90˚.
- От этого угла откладываем 800 мм и гнем прут на 90˚.
Внимание! Место нахлеста прутков скрепляем точечной сваркой или 2÷3 скрутками из проволоки. Вариант № 3
Вариант № 3
Вариант № 3
- Отрезаем от прутка две заготовки длиной по 860 мм каждая и две по 360 мм.
- Складываем из них прямоугольник (выступ с каждой стороны составляет 30 мм).
- Скрепляем углы хомута сваркой или проволочной скруткой.
Теперь рассчитаем, сколько хомутов необходимо для армирования нашего фундамента:
Q = P/T (P – периметр ленты фундамента, T – шаг расположения поперечных хомутов)
Q = 26/0,5 = 52 штуки
Плюс нам потребуются дополнительные хомуты для усиления каркаса в углах (по 2 штуки с каждой стороны всех четырех углов, то есть дополнительно 16 хомутов). На ленточный фундамент необходимо изготовить 68 □-образных поперечных хомутов.
Длина заготовки для одного элемента составляет 2450 мм, то есть из одного стандартного прутка мы сможем изготовить только 2 хомута. Требуемое число прутков (Ø=8 мм) – 34 штуки.
Материал арматуры
Еще недавно арматура и стальной прут были синонимами. Теперь же для изготовления арматуры используются не только разные виды стали.
Арматура для фундамента может быть следующих видов:
- стальная – классика жанра. Сталь – это сплав железа и углерода, а ее свойства зависят от пропорций этих компонентов, а также от наличия присадок. На качества стали влияет способ ее производства. Кроме того, прутья могут быть гладкими или рельефными, что также влияет на эксплуатационные качества арматуры. Сталь отличатся высокой прочностью и надежностью, не деформируется даже при значительных нагрузках, а работать с ней относительно просто – прямо на строительной площадке такую арматуру можно согнуть. Из минусов стоит отметить только подверженность коррозии;
- композитная арматура производится на основе пластиков. Стоит дороже металлической, но не боится коррозии, не проводит электричество, весит меньше и выдерживает солидные нагрузки на разрыв (порой более значительные, чем стальной аналог). Бывает гладкой и рифленой. В частном строительстве используется редко из-за высокой цены. Композитная арматура может быть следующих видов: базальтопластиковая изготавливается на основе базальта – прочной горной породы. Базальт расплавляется, вытягивается в нити, которые переплетаются с пластиковыми нитями. Такую арматуру оправданно использовать при строительстве стен, так как она отлично проводит радиоволны, не создавая помех. Идеально для зданий, где необходимо настроить беспроводной интернет;
- стеклопластиковая арматура идеально подходит для строительства фундаментов, поскольку не боится коррозии и не проводит тепло, а значит, она не станет местом образования мостиков холода, которые приводят к разрушению конструкций. Стеклопластик, как и базальтопластик, хорошо пропускает радиоволны. Главное же его преимущество – высокая прочность на разрыв, в 1,5 раза больше, чем у стали;
- углепластиковая арматура производится на основе графита или алмаза, отсюда – высокая прочность, но и высокая цена. Прочность на удар и излом выше, чем у стали, что позволяет использовать меньше прутков для достижения того же уровня прочности;
- стеклоармированный полиэтилентерефталат производят методом переплетения волокон лавсана и стекла. Стекло предварительно сильно нагревают и протягивают, благодаря чему оно становится прочным. Лавсан же придает материалу гибкость, потому такую арматуру хорошо использовать в подвижных почвах.
Пластиковая арматура пока используется достаточно редко – в большинстве случаев в ней нет никакой необходимости, потому далее речь пойдет исключительно о стальной арматуре.
Арматура в СитиМеталл
Технология армирования фундаментов
- установка опалубки;
- разметка уровня заливки бетона;
- сборка армирующего каркаса;
- заливка бетона;
- снятие опалубки.
Предлагаем ознакомиться Как сделать экран под ванну из плитки Монтаж опалубочной конструкции при армировании ленточного фундамента стеклопластиковой арматурой должен выполняться в соответствии с проектом для обеспечения точной конфигурации и размеров элементов фундамента. При устройстве опалубки из деревянных досок, ДСП или фанеры, рекомендуется обернуть щиты пергамином. Это позволит сохранить материал и использовать его повторно.
Схема укладки арматуры и размеры между отдельными прутами всегда указываются в проекте. В случае применения стеклопластиковой арматуры в фундаменте, вы можете изменять диаметр стержней на меньший, но раскладку следует выполнять только по чертежу.
Первоначально необходимо отмотать из бухты пруты необходимой длины и установить их на подставки параллельно друг другу. Через заданные интервалы положить на продольные струны поперечные перемычки. Связать арматуру в местах пересечения вязальной проволокой или стянуть затяжными пластиковыми хомутами (подробнее про вязку — здесь). В результате будет готов нижний ряд каркаса для армирования фундамента стеклопластиковой арматурой.
Заготовьте вертикальные стойки необходимой длины. Верхний ряд каркаса вяжется аналогично нижнему. После сборки, оба ряда кладутся друг на друга и, начиная с края, связываются их вертикальные стойки, постепенно поднимая верхний ряд арматуры.
Перед установкой армирующего каркаса, на дно траншеи засыпается песок и проливается водой или трамбуется. Утрамбованную песчаную поверхность рекомендуется накрыть гидроизолирующим материалом или геотекстильным полотном. Это предотвратит поступление влаги к фундаменту и увеличит его надежность и эксплуатационный срок.
Использовать для вязки плоскогубцы не очень удобно. Они не обеспечивают необходимой плотности охвата соединения и требуют приложения больших усилий. Поэтому стальную проволоку скручивают на арматурных прутах при помощи специальных крючков или вязального пистолета. Магазины инструмента предлагают к продаже два вида крючков, предназначенных, чтобы вязать арматуру:
- простые ручные, которые необходимо все время вращать во время работы;
- полуавтоматические винтовые, с вращающимся при нажатии на ручку крючком;
- пластиковые фиксаторы в виде одеваемых на арматуру колец и вертикальных стоек.
Простой крючок можно не покупать, а сделать самостоятельно (подробнее о том, как это сделать — тут), согнув его из толстой стальной проволоки и заточив острие. В этом случае вам будет чем вязать проектную конструкцию из прутов и без покупки инструмента.
Способ применения вязального пистолета ускоряет и упрощает процесс, но этот достаточно крупный инструмент может не обеспечить доступ в отдельные места. Кроме этого, такой инструмент приводит к перерасходу проволоки.
Для того, чтобы арматурный каркас или сетка приняли необходимую пространственную форму и не изменили ее при заливке бетона, все отдельные элементы необходимо надежно соединить между собой. Наиболее часто для этого используют вязальную проволоку. Вязка — это простой и быстрый способ соединения, для которого не требуется высоких квалификационных навыков.
Предлагаем ознакомиться Установка, выбор и виды арматуры для бачка унитаза. Клапан для сливного бачка: -инструкция по монтажу своими руками, особенности запорных конструкций, устройство, ремонт, схема, цена, фото
Весь процесс того, как вязать стеклопластиковую арматуру для фундамента, можно разделить на следующие пошаговые этапы:
- свернутая в бухту арматура разматывается и нарезается на отрезки проектной длины;
- на поперечные прутья нижнего арматурного слоя надеваются пластиковые фиксаторы;
- на расставленные поперечные элементы на заданном друг от друга расстоянии укладываются продольные пруты;
- во всех местах пересечений арматуры выполняются соединения путем скручивания петель из сложенной вдвое вязальной проволоки;
- после сборки нижнего ряда к пересечениям наружных ячеек вяжутся вертикальные арматурные элементы;
- к верхним концам или к середине вертикальных стоек, в зависимости от проектного количества рядов, привязываются поперечные отрезки;
- укладывается и вяжется следующий ряд продольной арматуры;
- собранный каркас переносится и устанавливается внутрь опалубки для ленточного фундамента.
Диаметр армирования
Какая нужна арматура для фундамента, могут также подсказать профессиональные строители. Перед тем как сделать свой выбор, обязательно необходимо определиться с ее диаметром. Этот вопрос регламентирует СП “Бетонные и железобетонные конструкции”, а также “Пособие по армированию элементов монолитных железобетонных зданий”.
Так, например, минимальный диаметр для хомутов ни в коем случае не зависит от типов фундамента дома.
А какой диаметр арматуры нужен для фундамента? В вышеперечисленных документах прописаны необходимые значения, к ним можно отнести следующие:
- Диаметр вертикальных хомутов, которые имеют высоту фундаментных конструкций менее 80 см, составляет не менее 6 мм.
- Диаметр горизонтальных поперечных хомутов, которые используется только для ленточного фундамента, составляют не более 6 мм.
- Диаметр вертикальных хомутов фундаментных конструкций, которые составляют более 80 см, не должен быть менее 8 мм.
Обладая данной информацией, можно быстрее определиться с тем, как выбрать арматуру. При этом еще одним дополнительным условием является то, что сечение хомутов не должно быть менее 0,25 диаметра рабочего армирования.
Как выбрать арматуру и какая должна использоваться
Для выбора диаметра стержней существует простая методика:
- Вычисляется площадь сечения бетонной ленты. Например, при ширине 0,4 и высоте 0,6 м площадь составит 0,24 м2 или 240000 мм2.
- Умножаем полученную площадь на 0,001. Получаем 240 мм2. Это минимальная суммарная площадь арматурных стержней.
- Общую площадь стержней делим на желаемое количество или площадь сечения одного прутка. Получаем сечение или количество горизонтальных стержней в каркасе. По таблицам СНиП подбираем близкий по размерам вид арматуры. В данном случае оптимальным вариантом получится 4 стержня диаметром 10 мм.
ВАЖНО!
Расчетная суммарная площадь сечения арматуры — это минимальное значение. Его можно увеличивать, но нельзя уменьшать.. На практике обычно поступают проще
При самом распространенном сечении ленты 30-40 см на 60-70 см применяют пруток диаметром 12 мм, а при больших размерах — соответственно 14 мм и более, в зависимости от условий строительства
На практике обычно поступают проще. При самом распространенном сечении ленты 30-40 см на 60-70 см применяют пруток диаметром 12 мм, а при больших размерах — соответственно 14 мм и более, в зависимости от условий строительства.
