Трехходовые клапаны в системе отопления: принцип действия и схемы установки

Разновидности

Существующие разновидности клапанов способны работать с котельным оборудованием от ведущих зарубежных (Vaillant, Baxi, Ariston, Navien, Viessmann) и отечественных (Невалюкс) производителей на газе, жидком и твердом топливе в ситуациях, когда автоматический контроль за работой системы из-за типа топлива затруднен или нарушен при выходе из строя автоматики. В зависимости от конструктивного исполнения и принципа работы предохранительные клапаны делят на следующие группы:

1. По назначению оборудования, в которое их устанавливают:

Для отопительных котлов, имеют приведенную выше конструкцию, часто поставляются на арматуре в виде тройника, в которую дополнительно установлены манометр для проверки давления и клапан развоздушивания.
Для водогрейных бойлеров, в конструкции присутствует флажок для спуска воды.
Емкостей и сосудов под давлением.
Напорных трубопроводов.

1. По принципу срабатывания прижимного механизма:

От пружины, прижимное усилие которой регулируется внешней или внутренней гайкой (ее работа рассмотрена выше).
Рычажно-грузовые, применяются в промышленных отопительных системах, рассчитанных на сброс больших объемов воды, их порог срабатывания можно регулировать подвесными грузами. Они подвешены на ручке, связанной с запорным золотником принципом рычага.

1. Скорости срабатывания запорного механизма:

Пропорциональные (малоподъемные пружинные) — герметичный запор поднимается пропорционально давлению и линейно связан с его увеличением, при этом сливное отверстие постепенно приоткрывается и аналогичным образом закрывается с уменьшением объема теплоносителя. Преимущество конструкции — отсутствие гидроударов при различных режимах перемещения запорного клапана.
Двухпозиционные (полноподъемные рычажно-грузовые) — функционируют в положениях открыто-закрыто. При превышении давления выше порога срабатывания выходное отверстие полностью открывается и происходит стравливание лишнего объема теплоносителя. После того как давление в системе нормализуется, выходное отверстие полностью перекрывается, основной недостаток конструкции — наличие гидроударов.

1. По регулировке:

Нерегулируемые (с колпачками разных цветов).
Регулируемые винтовыми деталями.

1. По конструкции регулировочных элементов сдавливания пружины с:

Внутренней шайбой, принцип работы которых был рассмотрен выше.
Наружным винтом, гайкой, модели используются в бытовых и коммунальных отопительных системах с большими объемами теплоносителя.
Рукояткой, подобная система регулировки используется во фланцевых промышленных клапанах, при полном поднятии ручки можно производить разовый спуск воды.

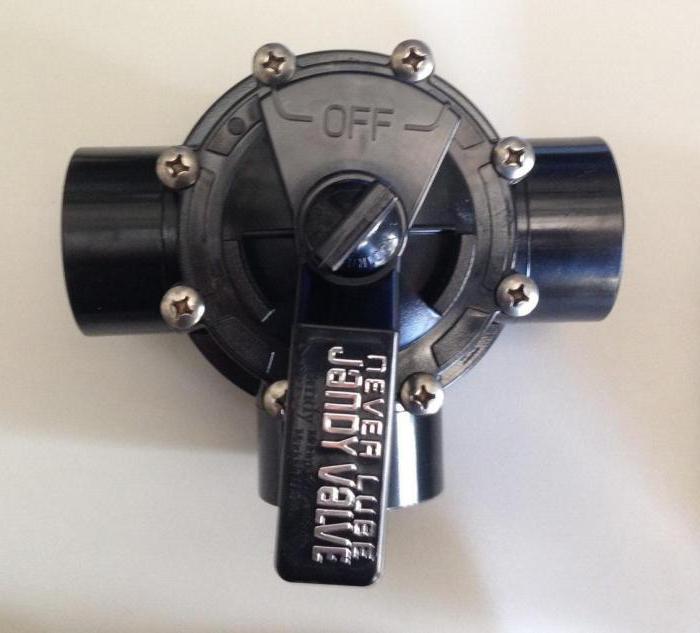

Конструкция крана

Конструкция устройства по своей форме напоминает тройник с Т-образным направлением трубок. Именно из-за этой особенности он называется «трехходовой кран» или как его еще именуют «тройник».

Изделие включает в себя несколько частей:

1. Герметичный корпус, выполненный из металла (чугун, бронза, сталь углеродистая или латунь).
2. Затвор с разными по форме проходными каналами.
3. Три патрубка (отверстия):
   • выходное;
   • с подводом горячей воды;
   • с подводом холодной воды.

Тройник обладает и дополнительными характеристиками, которые прописываются на его упаковке. К ним принадлежат:

1. Тип вмонтированного в систему затвора (конусный, цилиндрический или шаровой).
2. Принцип крепления (фланцевый, цапковый, муфтовый, вварной или штуцерно-торцовый).
3. Механика (посадка) в затворе (натяжная либо сальниковая).
4. Метод управления (ручной, привод или электроника).
5. Форма клапана-заглушки (S, T, L).
6. Укомплектованность дополнительными датчиками или устройствами.

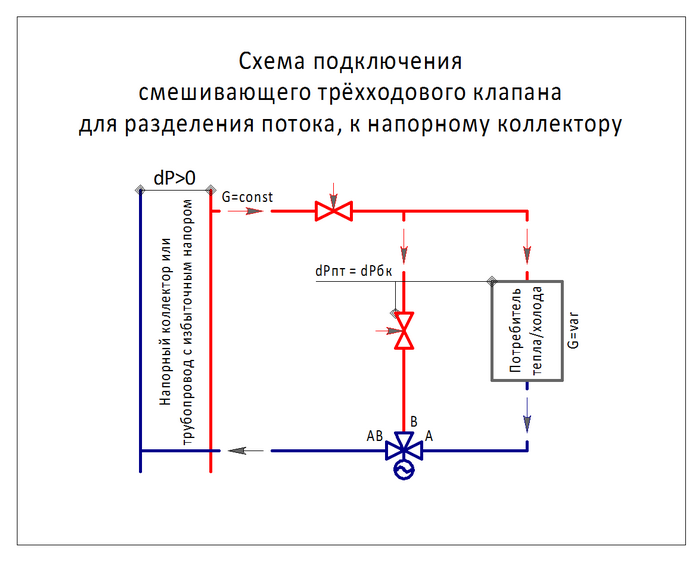

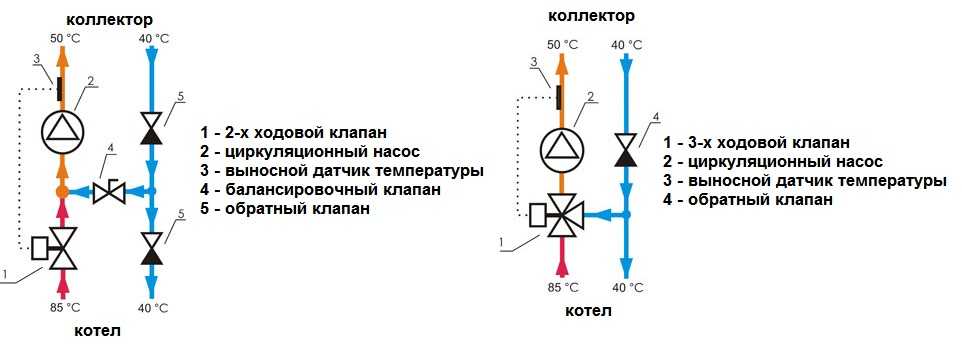

Схема включения трехходового клапана в систему отопления

Функциональные основы и базовые разновидности коллекторов

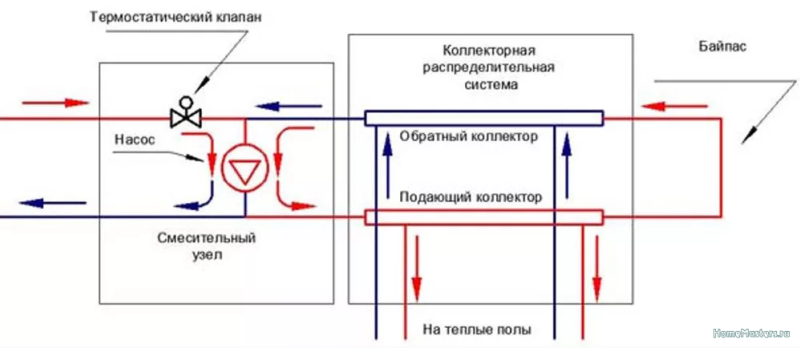

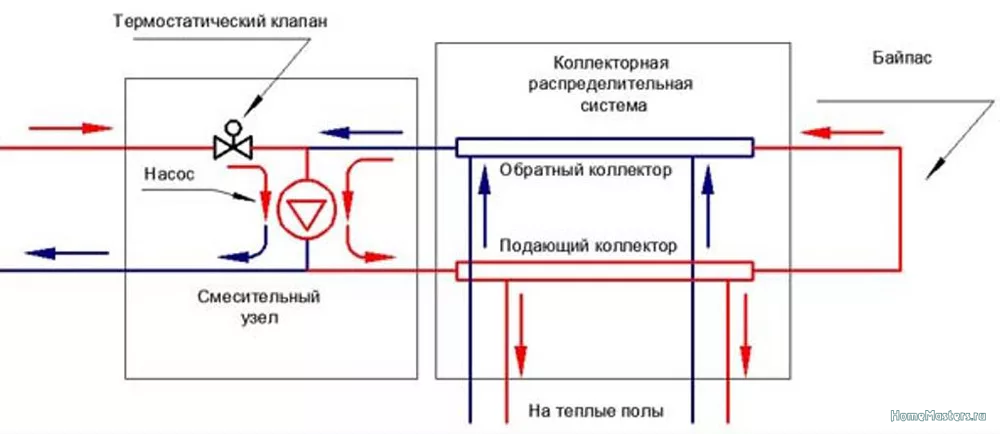

Схема работы коллектора для теплого пола достаточно проста. Теплоноситель от котла отопления поступает в подающий распределитель. Его рекомендуют размещать сверху (над возвратной гребенкой), однако, в зависимости от местных монтажных особенностей, а также разновидности подключаемого смесительного узла, он может устанавливаться и внизу. Корпус коллектора имеет от двух и более ответвлений, оборудованных соответствующей запорно-регулирующей арматурой. По каждой из веток теплоноситель перенаправляется в определенные трубопроводы ТП. Выходной конец трубной петли замыкается на возвратной гребенке, направляющей собранный общий поток к котлу отопления.

Очевидно, что в самом простом случае коллектор для водяного теплого пола представляет собой кусок трубы с неким количеством резьбовых отводов. Однако, в зависимости от того какую конечную комплектацию он получит, сложность его сборки, настройки и стоимость могут изменяться в разы. Рассмотрим для начала наиболее популярные базовые модели распределителей для водяного ТП.

С фитингами для подключения контуров

Одной из самых бюджетных, но полностью готовой к использованию является гребенка с входной/выходной резьбами и фитингами для подсоединения металлопластиковых или труб из цельносшитого полиэтилена. Одна из таких моделей изображена на фото ниже.

Рисунок 2.

С интегрированными кранами

В минимальной комплектации можно также встретить коллектор на теплый пол оборудованный двухходовыми шаровыми кранами (Рис. 3). Такие устройства не предусматривают поконтурную регулировку – они рассчитаны только включить или выключить отдельные отопительные ветки.  Учитывая, что система теплый пол приобретается и устанавливается для повышения комфорта проживающих, который обеспечивается точной подстройкой системы, целесообразность использования таких гребёнок имеет сугубо выборочный характер. На фото представлен подобный коллектор на три контура с интегрированными двухходовыми шаровыми кранами.

Приобретая указанные бюджетные варианты распределителей, следует учитывать, что их использование требует фундаментальных знаний, а также большого опыта в монтаже систем отопления. Кроме того, закупочная экономия является довольно условной, так как всё дополнительное оборудование придется докупать отдельно. Практически упрощенные коллектора для теплого водяного пола без доработки подходят только для вспомогательных систем на одну-две петли небольшой протяженности. Годятся они и для нескольких контуров, но имеющих идентичные тепловые и гидравлические характеристики. Ведь конструкции таких гребенок не предоставляет технической возможности установки контрольно-регулирующего оборудования непосредственно на каждую ветку.

Рисунок 3.

С регулировочными вентилями

Следующий уровень, как по стоимости, так и по функциональности – это распределительный коллектор для тёплого пола с регулировочными вентилями. Такие устройства, эксплуатируясь в ручном режиме, уже могут обеспечить настройку интенсивности подачи теплоносителя по отдельным отопительным контурам. Для них в большинстве случаев существует техническая возможность установки на них вместо ручных вентилей исполнительные устройства с сервоприводами. Приводы могут подключаться либо непосредственно к электронным термодатчикам, установленным в помещениях, либо к центральному программируемому устройству контроля. На рисунке 4 показан пример гребенки с регулировочными вентилями.

Рисунок 4.

 Сборка из подающего и обратного коллекторов

К эконом варианту коллектора для теплого водяного пола относятся также и спаренные сборки из подающего и обратного распределителей (Рис. 5). В них уже могут быть предусмотрены дополнительные монтажные отверстия или установлены краны Маевского, группы безопасности, быстроразъемные резьбовые «американки» для удобства подключения к первичным контурам отопления или смесительному узлу.

Рисунок 5.

Советы по выбору

Несведущий домовладелец, решивший в поисках трехходового клапана полистать каталог любой известной фирмы, может растеряться от количества и разнообразия предлагаемых изделий. Чтобы помочь вам выбрать нужный вентиль из широкого ассортимента, мы дадим несколько рекомендаций и начнем с перечня брендов, чьи каталоги вообще стоит открывать. Вот список известных фирм, чьи изделия заслуживают доверия:

Danfoss (Дания);
Herz Armaturen (Австрия);
Honeywell (США);
Icma (Италия);
Esbe (Швеция);
Caleffi (Италия).

3-ходовой термоклапан изобретен не вчера. На фото — изделие компании ESBE образца 1935 года

Теперь основной блок рекомендаций:

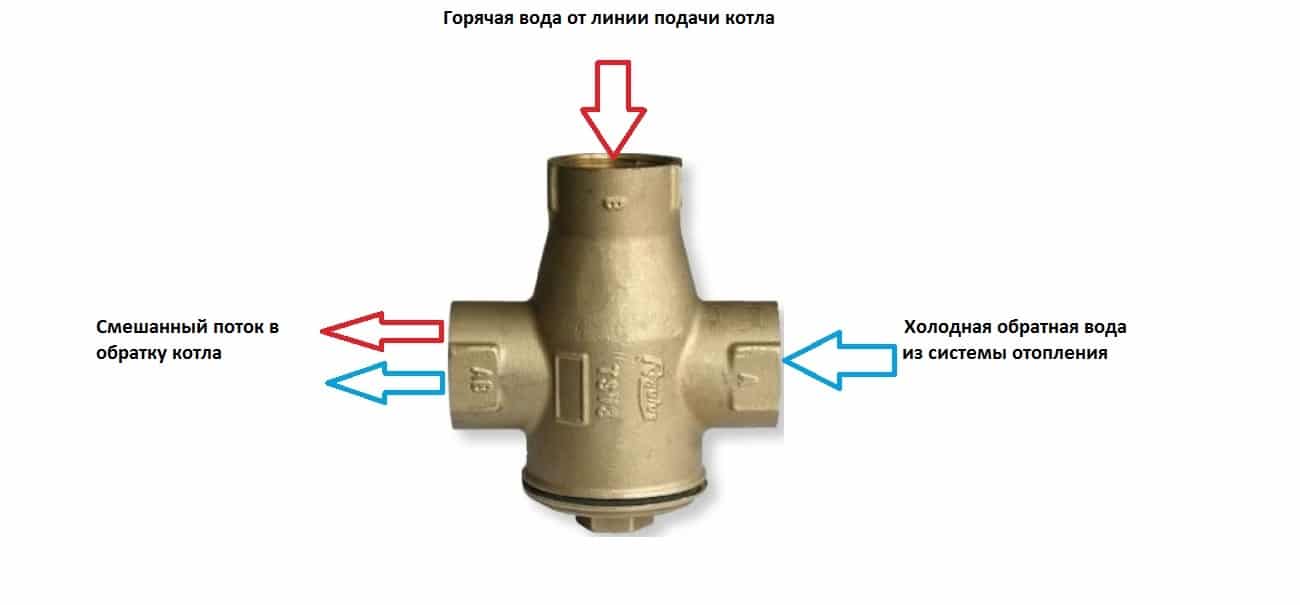

1. Для защиты твердотопливного котла от конденсата можно выбрать 2 вида трехходовых клапанов – с фиксированной настройкой и термоголовкой с выносным датчиком. Второй вариант обойдется дороже на 20—30% и не всегда оправдан, поскольку изменение температуры обратки здесь излишне. Приобретайте регулятор с внутренним термостатом, настроенным на температуру 50 либо 55 °С.
2. Чтобы управлять нагревом отдельных ветвей и контуров теплых полов, однозначно нужен 3-ходовой клапан с выносным датчиком и термостатической головкой. Колба датчика устанавливается на тот коллектор или трубопровод, чью температуру необходимо контролировать.
3. Шаровые (они же поворотные) регуляторы действуют в паре с электроприводом либо выставляются вручную. Если вы не хотите усложнять схему и зависеть от электричества, выбирайте подходящее по характеристикам изделие среди седельных клапанов, работающих от термоголовок.
4. Самый «ходовой» материал корпуса – латунь или бронза. Нержавеющие элементы стоят дороже, а чугунное литье боится температурного шока и обладает приличной массой.
5. В схемах с одинаковым успехом применяются как смесительные, так и разделительные трехходовые краны. Но если вы не являетесь специалистом в области отопления и собираете систему своими руками, то лучше возьмите клапан – смеситель. С ним проще разобраться и правильно поставить, о чем подробно расскажет эксперт в своем видеосюжете:

Как устроен трехходовой клапан

Внешне он выглядит как бронзовый или латунный тройник с регулировочной шайбой на верхней части, а устройство трехходового клапана зависит от модели.

Вариант 1 . В литом корпусе с тремя патрубками имеются три камеры, проходы между ними перекрывают тарельчатые элементы, закрепленные на штоке. Шток выходит из корпуса в верхней части. Принцип работы следующий: нажатие на шток плавно открывает проход для потока теплоносителя с одной стороны, одновременно закрывая проход для теплоносителя с другой стороны. В результате в центральной зоне теплоноситель смешивается до получения нужной температуры и поступает в контур.

Вариант 2 . Переключающий элемент внутри тройника представляет собой шар, часть которого фигурно выбрана. Привод вращает шток с закрепленным на нем шаром, в результате чего потоки теплоносителя перераспределяются.

Вариант 3 . Принцип действия тот же, что и у конструкции с шаром, но вместо шара на штоке закреплен сектор – его рабочая часть способна полностью перекрыть один поток теплоносителя, либо частично – два потока.

Устройство 3-х ходового клапана

Приводы на термосмесительный клапан

Для управления потоками теплоносителя, проходящими через клапан трехходовой, необходим внешний привод. От его типа зависит функциональность и удобство использования устройства.

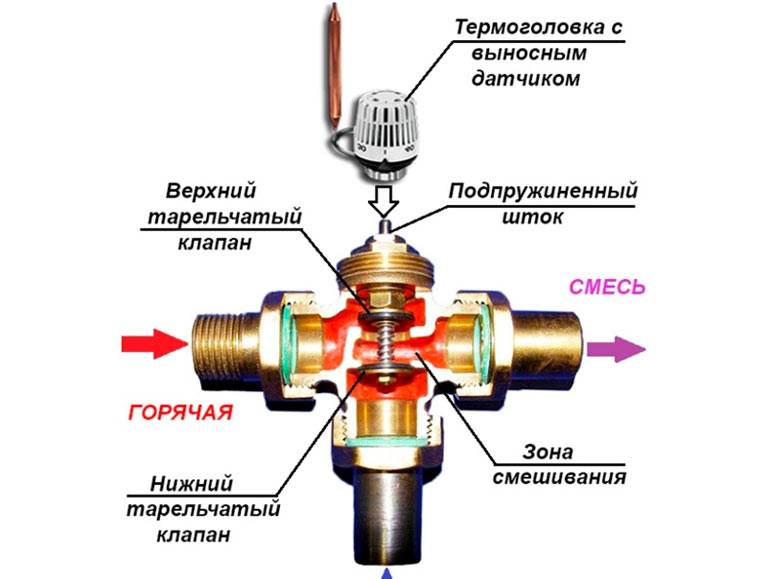

• Трехходовой термостатический смесительный клапан . Конструкция термостатического привода включает жидкую среду с высокой чувствительностью к изменению температуры. Именно она, расширяясь, нажимает на шток. Такой привод устанавливается на бытовые устройства небольшого сечения, он может быть заменен на привод другого типа.
• Трехходовой смесительный клапан с термоголовкой . Термоголовка оснащена элементом, чувствительным к температуре воздуха в помещении. Для регулировки по температуре теплоносителя такое устройство дополнительно оборудуется температурным датчиком на капиллярной трубке, который помещают в трубопровод. В этом случае точнее регулируется температурный режим контура.
• Клапан с термоголовокой смесительный
• Трехходовой клапан с электроприводом . Электрический привод, воздействующий на шток, управляется контроллером, который получает от датчиков информацию об изменении температуры теплоносителя. Это самый точный и удобный вариант.
• Трехходовой клапан с сервоприводом . Электрический привод напрямую управляет штоком, без контроллера, в соответствии с сигналами от датчиков. Сервоприводами обычно оснащаются секторные и шаровые смесительные устройства.

Принцип работы и устройство трехходового крана для систем отопления

В основе конструкции трехходового крана лежит обычный Т-образный тройник. Два входящих патрубка (на схеме справа и сверху) служат для подачи холодной и горячей воды. Выходящий патрубок (на схеме слева) отводит смешанный поток. В центральной камере на оси вращается регулирующий сектор, частично перекрывающий входящие патрубки. На рисунке видно, как работает секторный трехходовый кран

Рисунок 2. Принцип работы секторного клапана

Перекрытие может составлять от 0 до 100%. Особенность конструкции в том, что чем больше открывается просвет для одного из входящих патрубков, тем меньше становится просвет для другого. Если сектор стоит в среднем положении, пропускается по 50 % каждого потока. Смещая сектор, например, к верхнему патрубку, можно получать пропорции холодная/горячая:

И так далее до полного перекрытия холодной воды (0/100%), в этом случае в выходной патрубок будет поступать только горячая вода

Управление клапаном может осуществляться вручную и помощью биметаллического термостатического устройства.

Рисунок 3. Схема работы клапана с термостатическим управлением.

Такую функцию можно выполнить и с помощью двух двухходовых кранов и обычного тройника, используемых совместно. Именно так происходит в двухвентильных смесителях. Чтобы обеспечить постоянный напор и точно управлять пропорцией смешения горячего и холодного потока, следует обеспечить открывание двух кранов в противофазе (один открывается- другой пропорционально закрывается), например, насадив их на единую ось.

Трехходовые клапаны разделяются на две большие группы. Они могут быть:

• Разделительные. Служат для пропорционального разделения входящего потока на два выходящих.
• Смесительные. Предназначены для смешивания двух входящих потоков в один суммирующий

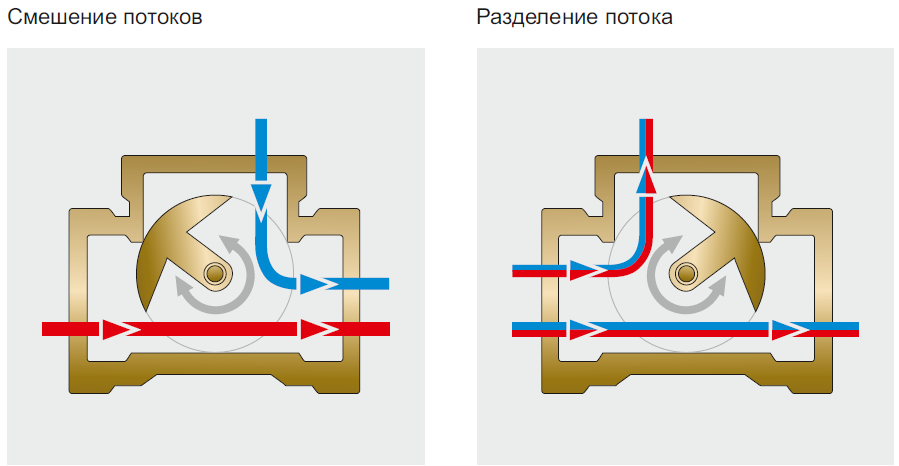

Рисунок 4. Схема работы смесительного и разделительного трехходового клапана

Из схемы видно, что конструкция смесительного и разделительного клапана практически идентична. Различаются они лишь направлениями потоков. При правильном монтаже смесительный клапан буде работать и в качестве разделительного. Нужно только правильно настроить систему управления. В случае ручного управления никаких проблем не будет. Сложнее, но также возможно будет настроить и электронное управление. А вот термостатический модуль управления в случае подключения по разделительной схеме будет распределять потоки в зависимости температуры входящего потока. Это придется учитывать при проектировании системы отопления.

Сколько положений имеет секторный кран с электроприводом, показано на рис. 5

Рисунок 5. Варианты использования крана с электроприводом

Кроме секторных трехходовых кранов, выпускаются также и седельные. Принцип действия у них такой же, но имеются конструктивные различия.

Рисунок 6. Седельный, или шаровый тип крана

Смесительный седельный кран имеет двигающийся на штоке шарообразный рабочий орган, он запирает по очереди седла, через которые в камеру и далее в выходной патрубок проходят смешиваемые потоки. Разделительный клапан снабжен двумя рабочими органами, закрепленными на едином штоке и перекрывающие выходные потоки. Чем больше перекрыт один, тем больше открыт другой. Седельные клапаны не могут быть взаимозаменяемыми.

Кроме того, трехходовые устройства подразделяются по способу управления:

Электрические. Сектор поворачивается с помощью электродвигателя с редуктором. Такие устройства подключаются к компьютеризированной системе управления, считывающей показания датчиков температуры и в соответствии со встроенным алгоритмом управляющей потоком.

Рисунок 7. Кран с электроприводом

Ручные. Применяются в простых схемах с постоянной пропорцией распределения или смешения потоков. Угол поворота сектора выставляется вручную поворотом маховика.

Рисунок 8. Ручное управление

Термостатические. Управление осуществляется автономным термостатом. Его устанавливают на определенную температуру при настройке системы, в дальнейшем он самостоятельно поддерживает ее, перепуская часть входящего потока из радиатора по обходному патрубку (байпасу).

Рисунок 9. Трехходовой кран Esbe с термостатическим управлением

При необходимости поворотом маховика можно изменить заданную температуру. Часто устанавливается на входе радиаторов отопления для подстройки комфортной температуры в каждой комнате.

Установка трехходового крана для отопления

Есть много нюансов, о которых нужно знать при установке 3-ходового крана. От них напрямую зависит функциональность и правильность системы отопления. Для каждого крана у производителя есть конкретные инструкции, соблюдение которых может избавить от неприятностей.

Самое главное – установить трехходовой кран в правильное положение. При установке крана необходимо использовать подсказки, отображаемые на корпусе продукта. Они представлены в виде стрелок и букв, указывающих направление потока воды. Обозначение «A» указывает на постоянный ток, «B» указывает на вертикальное движение, а «AB» указывает на соединенные вход и выход.

В зависимости от направления потока существует несколько типов кранов:

• Т-образная схема – вода поступает в кран через боковой вход. После слияния охлаждающая жидкость проходит через центральное отверстие.
• Г-образное решение – горячий поток со стороны изделия и холодный поток снизу. После подключения вода вытекает из второго бокового отверстия.

Еще один важный нюанс – при установке смесителя нельзя располагать устройство головкой вниз.

Перед началом установки необходимо подготовить:

• отключить подачу воды;
• осмотрите линии, чтобы удалить любые остатки жидкости, которые могут ухудшить работу прокладки трехходового крана.

Кран должен быть установлен в легкодоступном месте, чтобы его можно было осмотреть, заменить или полностью снять позднее. Существует два способа установки трехходового крана в систему центрального отопления, выбор которых зависит от типа подключения к системе отопления.

Избыточное давление появляется только в тех случаях, когда происходит повышение температуры жидкости в обратке. В этом случае устанавливается специальная перемычка, дросселирующая перенапряжение.

Необходимо помнить, что при установке некоторых моделей кранов возникает легкий гул и небольшая вибрация. Причиной этого является несовместимость движения потока в трубе и кране. Поэтому давление может упасть.

Установка отводного крана облегчает перемешивание потока, благодаря чему на конечных ступенях контура жидкость стандартной температуры течет в радиатор и не перегревается полностью.

Рекомендации

Чтобы получить максимальную производительность от трехходового крана для отопления, вы должны следовать инструкциям производителя.

Установить не сложно, но все же стоит прислушаться к некоторым советам:

При установке трехходового крана можно не беспокоиться о его заметном расположении

Установите кран вертикально или горизонтально, и производительность системы не изменится

При установке обратите внимание на переднюю часть корпуса крана. Он будет отображать стрелку направления, указывающую направление потока

Следует отметить, что он должен быть доступен для последующего осмотра, замены или даже разборки работоспособности арматуры

Поэтому необходимо заранее рассчитать и проверить место, где удобно установить трехходовой кран.

Критерии выбора

Технические характеристики трехходового устройства оказывают немалое влияние на качество обогрева теплого пола. Поэтому при подборе клапана седеет учитывать такие показатели:

1. Объем обогреваемого помещения. Обогрев больших территорий требует установки трехходового вентиля с регулировкой автоматического типа, который самостоятельно производит контроль температурного режима теплоносителя, поступающего в трубопровод системы обогрева пола.  Для маленьких комнат не нужно покупать дорогостоящие смесительные устройства со сложной конструкцией. Для обогрева балконных помещений, санузлов и небольших коридоров подойдет простой клапан.
2. Показатель пропускной способности.  Максимальный уровень количества жидкости, прокачиваемой смесительным вентилем, определяется в начале проектирования системы обогрева пола. Трехходовой клапан должен отвечать установленной пропускной величине иначе устройство не выдержит напорной нагрузки.
3. Диаметр поперечного сечения. Данный параметр необходим для подключения смесительного приспособления к системе отопления. При необходимости используются специальные переходные устройства, которые позволяют точно соединить приборы.
4. Материал изготовления. Клапан должен быть изготовлен из металла, который обладает низким коэффициентом расширения и не меняет своих первоначальных характеристик при взаимодействии с горячим теплоносителем. Такие свойства имеют трехходовые краны из бронзы и латуни.

Приобретать смесительные приспособления рекомендуется у проверенных изготовителей. К изделию должно прилагаться гарантийная документация, инструкция с указанными техническими характеристиками и сертификат качества.

При выборе трехходового клапана учитывайте показатель пропускной способности

Перед тем как установить трехходовой вентиль в систему теплого пола, следует выполнить проверку устройства на работоспособность. Для этого осуществляется установка регулирующего кольца на самое минимальное значение температуры, а затем пропускается через клапан горячий поток воды. Правильно функционирующее устройство должно сразу перекрыть отверстие.

Для чего нужен трехходовой кран?

Главное назначение конструкции – регулировать степень нагрева теплоносителя. Это помогает поддерживать комфортную температуру в квартирах и частных помещениях. Тройник можно по-другому назвать контроллером тепловой мощности. Устройство незаменимо для прокладки теплого пола и монтажа сложных отопительных контуров для поддержания в них оптимального температурного режима.

Тройник нужен и в системе ГВС, работающих с бойлером. Он является обязательным защитным элементом фонтанных систем и инфузионных магистралей, использующихся в медицинской отрасли. Трехходовой кран для отопления получил широкое распространение и в промышленной, и аграрной сфере. Ими комплектуют привычную для нас бытовую технику, например стиральные машины и сложные механизмы – корабли, автомобили нового поколения.

Назначение и области использования

Трехходовые клапаны применяются в следующих областях:

• В магистральных тепловых сетях. С помощью устройства к основному потоку теплоносителя добавляют некоторое количество из обратного контура. Это делают, когда нужно понизить температуру прямого потока без изменения напора и режима работы бойлера. Краны оснащают электромагнитным приводом или термочувствительным сенсором.
• В бытовых системах отопления. Используется термостатический привод, посредством которого регулируют температуру теплоносителя, направляемого, например, в оборудование «теплого пола» или в настенные батареи. Установка модуля дистанционного управления значительно упрощает контроль над микроклиматом. Точное управление температурой жидкости в возвратном трубопроводе позволяет существенно снизить расходы на отопление. Это помогает также ограничить максимальную температуру теплого пола, защищая его от перегрева.

Рисунок 1. Схема включения трехходового крана в систему отопления

• Для водоснабжения при регулировании температуры воды. Самый известный пример- это обычный смеситель.
• Для водоподготовки. Для переключения контура протекания воды в обход фильтра на время сервисных работ, например, по замене картриджей.

Используются трехходовые клапаны и в трубопроводах технологического назначения, везде, где требуется временно или постоянно перенаправлять потоки жидкостей или газов, а также смешивать такие потоки в определенных пропорциях.

Правила эксплуатации трехходового крана

Установленный в систему «тройник» требует периодического осмотра на предмет износа и протечек. При обнаружении протечки можно попробовать подтянуть резьбовое соединение. Если протечку устранить не получилось, смеситель придется разбирать. Очень часто изнашиваются именно уплотнительные кольца. Их замена и очистка элементов от окалины продлевает срок службы прибора.

Чтобы сократить степень износа устройства, его нужно периодически смазывать специальным сантехническим средством.

Частые ошибки и проблемы при установке трехпроходного крана

Ошибки, допущенные при установке «тройника», не только сокращают срок его службы, но и негативно отражаются на работе всей магистрали:

1. Неправильное подключение патрубков увеличивает гидравлическое сопротивление.
2. Использование моделей с уплотнителями из фторопласта в системах с рабочей температурой свыше 150 °C потребует замены трехходового смесителя уже через 2-3 месяца.
3. Монтаж в труднодоступном месте усложнит процедуру профилактического обслуживания.

Советы специалистов

1. При монтаже латунный корпус легко повредить. Чтобы этого не допустить, под гаечный ключ лучше подложить плотную тканевую прокладку.
2. Для установки трехходового клапана на пластиковые трубы нужны специальные переходники.
3. Вместо «тройника» можно использовать 2 обычных двухходовых крана. Работать они должны по реверсивной схеме: когда открывается один, другой закрывается.

Термоголовки для теплого пола

Китайская автоматика для теплых водяных полов! Тест!

Отопление в частном доме уже было сделано. Но решили добавить тёплый пол в моечном помещении. Площадь помещ.

Правильное подключение теплого пола к котлу.

Теплый пол (принцип работы)

Кто давно следит за моим творчеством, то знает, что я не сторонних всяких простых способов регулировки пола.

Автоматика водяного теплого пола. Просмотрев ролик, Вы узнаете: — как подобрать комнатный регулятор, — какие.

Как сделать теплый пол от отопления? Подключаю теплый пол к системе отопления без коллектора

Как сделать теплый пол от отопления своими руками? В доме я сделал 3 контура с теплыми полами: в кухне, санузл.

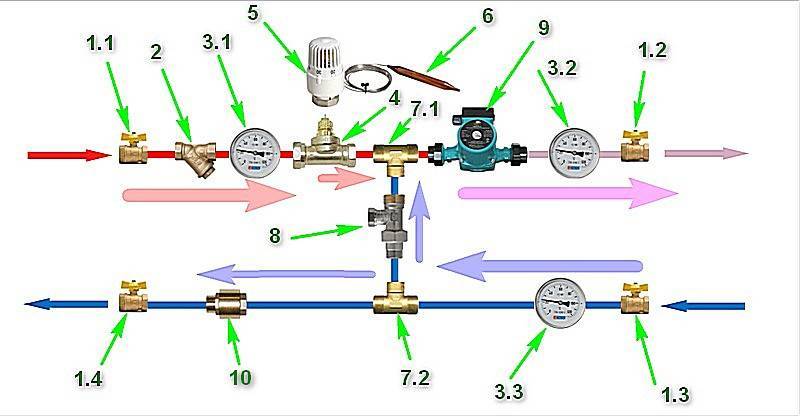

Как собрать Трехходовой смесительный узел для теплого пола самому. Опрессовка Отопления теплого пола свои.

Выбор крана

Чтобы купить правильный тройник следует:

Измерить диаметр трубы магистрали, на которую будет установлен устройство. Как правило, он находится в пределах 20-40 мм. Если требуется другой размер, дополнительно купите соответствующий переходник.

Узнайте способность пропуска трубопровода в контурах отопления. Для этого понадобиться вычислить, какой объем воды способна пропустить через себя каждая труба за определенный промежуток времени.

Узнайте, существует ли возможность подключить сервопривод, позволяющий работать устройству в автоматическом режиме

Этот вариант особо актуален для теплых полов.

Обратите внимание и на другие показатели, которые были рассмотрены в классификации изделия.

Если не можете справиться самостоятельно, обратитесь за помощью к консультантам.

При сварке при монтаже не допускайте, чтобы поток температуры в местах стыков был более 100 градусов

Основные разновидности трехходовых клапанов

Трехходовой клапан для отопления с терморегулятором классифицируется по принципу работы. Это устройство может быть разделительным или смесительным. Особенности функционирования каждой разновидности прибора становятся понятны из названия. Два входа и выхода имеются у смесительного устройства. Этот прибор необходим для смешивания потоков теплоносителя, что может быть нужно для снижения температуры.

Этот вариант является наиболее оптимальным для получения необходимого режима в системе «тёплый пол». Процедура регулировки температуры очень проста. Необходимо знать текущие показатели входящих потоков теплоносителя, чтобы определить пропорции, только тогда на выходе удастся добиться нужных показателей. Эти устройства при правильном монтаже и регулировке могут работать на разделение потока.

Разделительный трехходовой клапан для отопления с терморегулятором разделяет один поток на два, это указывает на то, что устройство имеет два выхода и один вход. Прибор обычно используется для разделения потоков горячей воды в системе горячего водоснабжения. Но довольно часто разделительный клапан можно встретить в обвязке воздухонагревателей.

Описанные выше варианты внешне похожи. Однако если ознакомиться с их особенностями в разрезе, то отличия можно сразу же увидеть. Смесительный трехходовой термостатический клапан для отопления с терморегулятором имеет шток, дополненный шаровым краном. Он располагается в центре и перекрывает проход. Разделительные приборы обладают двумя клапанами в штоке, они находятся на выходах и работают по следующему принципу. Один клапан придавливается к седлу, перекрывая проход, другой открывает проход номер два, действуя параллельно.

Что такое трехходовой кран?

По-другому механизм именуют тройником. Его основные задачи:

1. Смешивать разные потоки воды в системе ГВС, отопительных магистралях и так далее. Упрощенно система работает, как смесительный клапан на кухне. Различие крана в том, что он выводит воду не в раковину, а в трубопровод.
2. Разделять поток воды по разным веткам и разводить по направлениям.

Устройство трехходового крана

По форме стандартная конструкция напоминает букву Т, поэтому строители называют ее еще кран тройник. Он включает в себя следующие основные элементы:

1. Герметичный корпус. Он защищает всю систему от попадания влаги и негативных условий внешней среды.
2. Затвор, имеющий несколько проходных каналов.
3. Несколько отверстий – входное и для холодной, горячей воды.

Чтобы ознакомиться с тем, как эксплуатировать систему, необходимо изучить инструкцию и узнать схемы трехходового крана. Основным теплоносителем в системе является горячая вода, а холодная жидкость – отработанный материал. Между отверстиями, отвечающими за подачу горячей и холодной воды, имеется вентиль. В зависимости от его положения и способа монтажа существует несколько способов, как работает трехходовый кран:

• смешивает два потока в один;
• разделяет один поток на две линии.

Ошибочно полагать, что тройник перекрывает краны, подключенные к нему. Основная задача механизма – перераспределять жидкость, не отвечать за блокировку ее поступления. В простых системах радиатор подключают к котлу двумя вариантами: простым и параллельным. Настройку элементов выполняют одновременно, в противном случае получится наладить температуру только в котловом резервуаре.

Блиц-советы

Перед началом запуска отопительной системы нужно проверить исправность и состояние трехходового крана и всей системы отопления.

Не следует монтировать кран на трубы с диаметром выше 40 мм.

В горячей среде открывать кран нужно очень аккуратно, чтобы избежать отказа гидравлического клапана.

Важно, чтобы шток вместе с регулирующим устройством или ручкой поворота выходили в сторону свободного к ним доступа.

Лучше покупать кран, выполненный из латуни. Он прослужит несколько дольше, чем из других материалов.

Самый оптимальный вариант – кран с пневмоприводным контролем работы.

Чтобы не допустить ошибок, посоветуйтесь предварительно со специалистом.

Сферы применения

Трехходовой клапан, принцип работы которого был рассмотрен выше, обладает достаточно широкой сферой применения. Так, такие его разновидности, как электромагнитное устройство или же прибор с термоголовкой, часто встречаются в современных магистралях, где требуется корректировка пропорций при смешивании двух разделенных потоков жидкости, но без снижения мощности или объема.

Что же касается использования в быту, то самым популярным здесь считается термостатический смесительный прибор, с помощью которого, как уже отмечалось выше, можно регулировать температуру рабочей жидкости. Эта жидкость может подаваться как в трубопровод «теплого пола», так и в отопительные радиаторы. А если клапан еще и имеет автоматическое управление, то контролировать температуру в жилище можно будет без каких-либо проблем!

Обратите внимание! Применение трехходового клапана в отопительной системе в целях уравновешивания перепадов температуры крайне выгодно не только в плане комфорта и удобства, но и в плане экономии средств. Дело в том, что путем регулирования температуры жидкости на «обратке» отопительного прибора можно значительно снизить объемы потребляемого топлива, да и на эффективности самой системы это отразится позитивно

В некоторых системах клапан попросту необходим. Например, в системе «теплого пола» данное устройство предотвращает перегрев напольного покрытия выше заданного уровня комфортности, тем самым избавляя пользователей от неприятных ощущений

Дело в том, что путем регулирования температуры жидкости на «обратке» отопительного прибора можно значительно снизить объемы потребляемого топлива, да и на эффективности самой системы это отразится позитивно. В некоторых системах клапан попросту необходим. Например, в системе «теплого пола» данное устройство предотвращает перегрев напольного покрытия выше заданного уровня комфортности, тем самым избавляя пользователей от неприятных ощущений.

Подобного рода регулирующие устройства также используются в системах водоподачи в целях получения перманентного потока с требуемой температурой. Простейшим примером является обыкновенный смеситель, при котором можно сделать воду горячее/прохладнее открытием/закрытием холодного крана.

Предохранительный клапан для бойлера

Ранее мы описывали как выбрать и подключить предохранительный клапан для бойлера, рассказывали о сферах его применения и внутреннем устройстве. В дополнение к этой статье рекомендуем ознакомится: все подробности тут

Особенности установки и эксплуатации

Для правильной установки трехходового крана, следует знать несколько особенностей:

1. Ориентируйтесь на схему стрелок, изображенных на корпусе. Они указывают, в каком направлении происходит движение потока воды.
2. При сварке при монтаже не допускайте, чтобы поток температуры в местах стыков был более 100 градусов. Следите, чтобы при сварке внутрь устройства не попали грязь и окалины.
3. Выбирайте для установки такое место, к которому можно без проблем добраться при необходимости.
4. Если кран будет работать с низким по качеству теплоносителем, понадобится дополнительно установить фильтры.
5. Прикрутить изделие можно как вертикально, так и горизонтально – это не отразится на его работоспособности.
6. В отопительной системе вентиль устанавливается перед циркуляционным насосом.

Правильное и корректное использование устройства продлит период его эксплуатации и будет исправно служить.
