Что называется капитальной и разрезной траншеей в карьере, какое у них предназначение?

Расчет размеров траншеи

Расчет размеров траншеи выполняется в соответствии с требованиями к прокладке трубопровода. Так, при диаметре трубы в 1 метр и при глубине выемки грунта 3 метра ширина траншеи составит порядка 2 метров (внешний диаметр трубы + 1 метр), а в случае глубины выемки более 3 метров к ширине траншеи добавляется по 20 см на каждый дополнительный метр глубины.

При расположении траншеи ниже подошвы насыпь ее профиль может иметь трапециевидную, прямоугольную или смешанную форму зависимо от гидрогеологического состояния местности. При устойчивом грунте без избыточной влажности возможно рытье каналов с вертикальными стенками без устройства креплений. Глубина будет напрямую зависеть от установленного типа грунта:

1. Насыпные песчаные, гравелистые – максимум 1 метр.
2. Супесчаные, суглинистые – до 1.25 метра.
3. Глинистые – до 1.5 метра.

При выемке грунта на значительные глубины стоит обеспечить трапециевидные профиль стенок. В любом случае он рассчитывается на стадии проектирования с учетом всех установленных инженерных изысканий.

Берма в дорожном строительстве

Если говорить про дорожное строительство, то особенно востребовано применение бермы в больших городах. Нужно чтобы территория не встречала препятствий, в виде растительности, деревьев и прочего.

Как бы там ни было, но дорога обязана быть максимально ровной. В этом помогает насыпь, сделанная никак не меньше, чем на полтора метра. Однако данные пропорции должны учитывать и такие нюансы:

• насколько высокая насыпь;
• насколько глубокий канал;
• что использует для отведения воды.

Если работа в инженерном плане была проведена безупречно, водоотводные каналы обустроены правильно, тогда это приводит к минимальному риску различных происшествий, когда случается непогода. Даже если это горный пейзаж, осадки будут отводиться от дороги. Главное, чтобы берма была также применена правильно и вовремя.

Расчет объема притока грунтовых вод

Первое, что необходимо знать для расчета этих показателей – размеры траншеи. Какие еще показатели важны для использования формулы:

1. Вид траншеи: прямоугольный, квадратный или неправильной формы.
2. Длина, ширина и средняя ее глубина.
3. Продолжительность работы насосной установки.
4. Типы грунтов, а также коэффициенты их фильтрации и водоотдачи.
5. Мощность и напор каждой скважины.

Как посчитать? Чтобы узнать коэффициент фильтрации и водоотдачи грунтов, пользуются лабораторными исследованиями, проведенными на участке. Если такие сведения отсутствуют, можно использовать данные нормативного документа «Рекомендации по определению гидрогеологических параметров грунтов методом откачки воды из скважин».

Формула расчета указана на картинке ниже

Для этого нужно от пьезометрического уровня воды в колодце отнять динамический уровень установившейся воды при откачке, все данные записывать в метрах.

Знаменатель R говорит про радиус воронки, а r – о размере скважины в метрах. Для быстрого расчета существуют специальные программы, которые после введения данных быстро рассчитывают приток воды в траншею.

Основные элементы карьера

Проще всего карьер представить в виде конуса, вершина которого погружена в земную поверхность. Внутри такого «конуса» можно заметить спиральные съезды, которые образованы уступами. Основными элементами, которые способны охарактеризовать любой, будь то каменный или песчаный карьер, являются:

1. Дно карьера – поверхность нижнего уступа, которая именуется также подошвой. Если ведется добыча морфологически сложных и протяженных пород, то дно может иметь ступенчатую структуру.
2. Глубина карьера – расстояние верхнего среза до самой низкой точки горной разработки. Эта величина может достигать значения в 1000 метров.
3. Предельная глубина – максимальное расстояние от верхнего края до нижнего контура, при котором добыча ископаемых экономически целесообразна.
4. Предельный контур – контур карьера на период его закрытия ввиду малой экономической эффективности.

Основной элемент, без которого невозможно представить, что такое карьер, является уступ. Его основные характеристики – высота, угол откоса, размеры верхней и нижней рабочей площадки – зависят от массивности и ценности разрабатываемых пород.

Организация проведения земляных работ

В соответствии с п. п. 20.2 – 20.5 “ПОТ РО 14000-005-98. Положение. Работы с повышенной опасностью. Организация проведения” до начала земляных работ, независимо от места их проведения, на промплощадке и прилегающей территории перед разрытием шурфов, котлованов или траншей необходимо:

1) место работ надежно оградить по всему периметру; в дневное время у места работы выставить предупредительные знаки на расстоянии 5 м со стороны движения транспорта;

2) с наступлением темноты установить на ограждении с лобовой стороны на высоте 1,5 м сигнальный красный свет, а место работы осветить прожекторами или переносными электрическими лампочками, установленными на высоте не менее 2 м. Электрошнур должен иметь исправную изоляцию и находиться в резиновом шланге, на электролампы должны быть надеты предохранительные сетки;

3) при работе возле железнодорожных путей необходимо ограждение котлована устанавливать в зависимости от габарита подвижного состава и кривизны пути. Крепление котлована вблизи железнодорожных путей применять обязательно;

4) при рытье котлована или траншеи необходимо оставлять по краям их свободные проходы (бровки) шириной не менее 0,5 м;

5) в грунтах с естественной влажностью (при отсутствии грунтовых вод), а также в зависимости от характера грунта допускается рыть траншеи и котлованы с вертикальными стенами без откосов и креплений глубиной в пределах, определяемых далее в указанном Положении.

Обоснование:

Исходя из пункта 1 статьи 130 Гражданского кодекса Российской Федерации к недвижимым вещам относятся земельные участки, участки недр и все, что прочно связано с землей, то есть объекты, перемещение которых без несоразмерного ущерба их назначению невозможно, в том числе здания, сооружения, объекты незавершенного строительства. К недвижимым вещам относятся жилые и нежилые помещения, а также предназначенные для размещения транспортных средств части зданий или сооружений (машино-места), если границы таких помещений, частей зданий или сооружений описаны в установленном законодательством о государственном кадастровом учете порядке.

Согласно пункту 2 статьи 130 ГК РФ вещи, не относящиеся к недвижимости, признаются движимым имуществом.

Как отмечено в Письме ФНС России от 01.10.2018 N БС-4-21/19038@, федеральным законом к недвижимым вещам может быть отнесено иное имущество. В частности, согласно статье 15 Жилищного кодекса Российской Федерации, к недвижимости относятся все виды жилых помещений (жилой, в том числе многоквартирный, дом и его часть, квартира и ее часть, комната). В соответствии с Федеральным законом от 13.07.2015 N 218-ФЗ “О государственной регистрации недвижимости” к объектам, регистрируемым в Едином государственном реестре недвижимости, относятся жилые строения (пункт 9 части 5 статьи 8). В приложении к Федеральному закону от 10.01.2003 N 19-ФЗ “О выборах Президента Российской Федерации” к недвижимости отнесены дачи и гаражи.

Тем самым, вещь является недвижимой либо в силу своих природных свойств (абзац первый пункта 1 статьи 130 ГК РФ), либо в силу прямого указания федерального закона, что такой объект подчинен режиму недвижимых вещей (абзац второй пункта 1 статьи 130 ГК РФ) (Определение Верховного Суда Российской Федерации от 07.04.2016 по делу N 310-ЭС15-16638).

Следовательно, для ответа на вопрос необходимо установить наличие в данном случае условий для признания вещи движимым или недвижимым имуществом, определить, имеются ли у объекта исходя из его характеристик признаки недвижимости.

С одной стороны, капитальная траншея при добыче полезных ископаемых – вскрытое месторождение, образуемая в земной коре при производстве открытых горных работ выемка. Траншея и карьер не являются сооружением в соответствии с понятием, раскрытым в норме пункта 23 части 2 статьи 2 Федерального закона от 30.12.2009 N 384-ФЗ “Технический регламент о безопасности зданий и сооружений”, так как не являются результатами строительства, состоящими из строительных конструкций (см. Решение Арбитражного суда Республики Карелия 15.11.2012 N А26-7770/2012).

Семнадцатый арбитражный апелляционный суд в Постановлении от 16.04.2008 N 17АП-2249/2008-ГК по делу N А60-27326/2007 отвергает довод о том, что горнокапитальные сооружения – въездная траншея и известковый карьер, являются недвижимым имуществом – сооружением, необходимым для обеспечения пользования недрами, поскольку основной материал, из которого создано спорное имущество, является щебень, а в процессе разработки месторождения флюсовых известняков площадь данных объектов (карьера, траншеи) как “объектов” постоянно изменяется, что обусловлено природой деятельности по добыче полезных ископаемых. Правда, суд оценивая правовую природу данных объектов, приходит к выводу о том, что карьер не относится и к движимым вещам: он не является сооружением, поскольку создан в ходе осуществления работ по добыче полезных ископаемых при разработке месторождения, следовательно, является участком недр.

С другой стороны, по смыслу гражданского законодательства прочная связь объекта с землей и невозможность перемещения объекта без несоразмерного ущерба его назначению является ключевым признаком недвижимости.

Образуемая в земной коре при производстве открытых горных работ выемка, горные выработки примыкают непосредственно к земной поверхности, неразрывно связаны с землей и их функционирование возможно только в привязке к земле, что вносит неоднозначность в оценку данных объектов как движимых вещей.

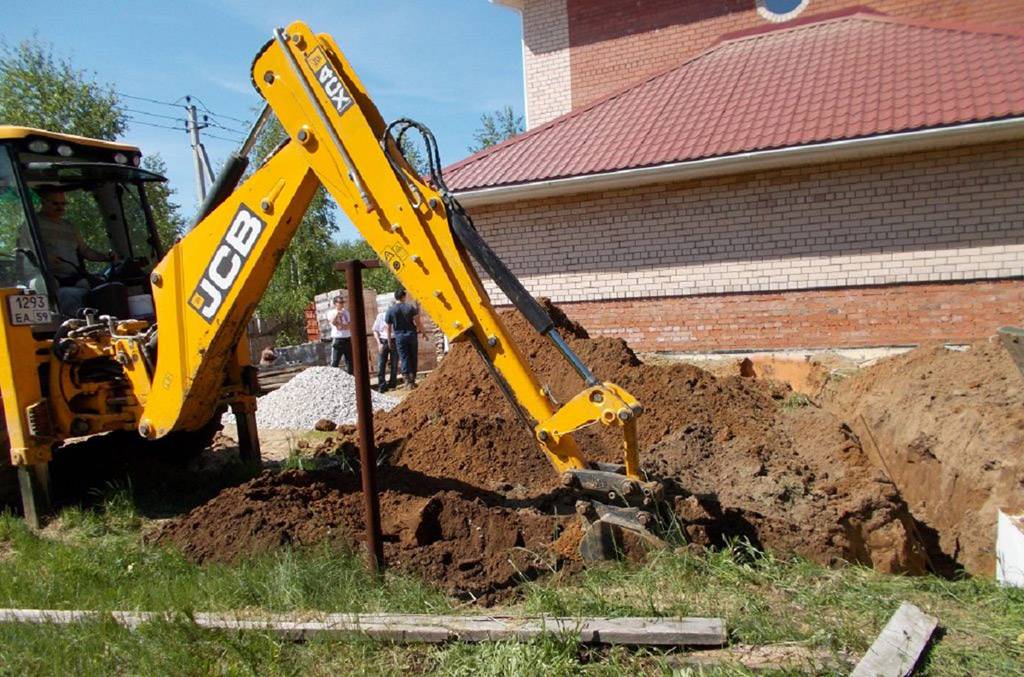

Дитчер (обратная лопата)

Обратная лопата предназначается главным образом для копки узких и длинных канав или траншей.

Дитчер копает грунт ниже уровня своей стоянки и может работать и «в отвал» и «на транспорт».

Обратная лопата называется так потом, что в отличие от прямой лопаты она работает «на себя» (рис. 92).

Ковш дитчера имеет такой же вид, как на и ковш прямой лопаты, и имеет рукоять. Емкость ковша дитчера колеблется от 0,25 до 1,0 куб. м.

Рукоять, несущая на одном конце ковш, имеет на другом конце ролики для подъемного троса. при помощи которого производится подъем и опускание рукояти и стрелы. Вблизи от места крепления этих роликов рукоять шарнирно прикрепляется к стреле.

Подъемный механизм действует на верхнее, более короткое плечо рукояти, выступающее над концом стрелы.

Для осуществления всех необходимых операций по экскавации и выгрузке грунта обратной лопатой работа механизмов производится в следующем порядке: при опущенном тяговом тросе постепенно травится подъемный трос, и стрела с максимально вынесенной вперед рукоятью опускается до соприкосновения зубьев ковша с грунтом. Затем при постепенном травлении подъемного троса включается тяговая лебедка, и ковш, описывая кривую линию, производит экскавацию грунта. По заполнении ковша грунтом и выходе ковша из выемки включается подъемная лебедка и производится подъем стрелы и рукояти.

Положение ковша регулируется подъемным и тяговым тросами.

Бригада, обсуживающая дитчер, имеет те же обязанности как и при других снарядах.

Производительность дитчера в зависимости от емкости его ковша и рода грунта колеблется от 25 до 80 куб. м/час грунта. Например стандартный дитчер с ковшом емкостью 0,35 куб. м, работая в грунте II категории на разработке траншеи глубиной 3,0 м, дает около 30 куб. м/час грунта, т.е. заменяет собой 40 землекопов при ручной разработке грунта с перекидкой по полкам.

Типы одноковшовых экскаваторов

По назначению одноковшовые модели разделяются на три больших категории:

Строительные. Универсальная техника с полным поворотом и емкостью ковшовой части 0,15-2 м3. Универсальность обеспечивается возможностью установки сменных комплектующих для разнообразных манипуляций. Разработка грунта начиная от III категории зачастую производится экскаватором с применением сменных комплектующих.

Карьерные. Полууниверсальные машины или специальные лопаты с укороченной стрелой. Емкость ковша полууниверсальных моделей составляет от 2 до 8 м3. Применяются для проведения манипуляций на сложном рельефе, зачастую применяется при добыче полезных ископаемых.

По возможности эксплуатации с различными видами дополнительных устройств одноковшовые машины делятся на три вида:

• Универсальные. Имеют не менее 4 разновидностей сменного оборудования.
• Полууниверсальные. Машины с емкостью ковшовой части не более 4 – 6 м3. На полууниверсальные модели возможно установка двух-трех видов дополнительных модификаций.
• Специализированные. Емкость ковша более 4 м3. Выпускаются с одной модификацией оборудования, без возможности смены.

Организация земляных работ

Организация проведения земляных работ связана с планированием определенных действий и учетом специфики конкретной площадки (объекта) в поселении (городе) или регионе. Необходимо добиться четкого понимания факторов, способных оказать воздействие на людей, спецтехнику и состояние объекта. Все эти условия можно разделить на несколько категорий:

1. Местные условия — состояние грунта, вероятность подтоплений, обрушений и сползания пластов, обвалов штолен и карнизов, разрушения конструкций.
2. Общие условия — освещенность, возможность ограждения и локализации места работ, предотвращения проникновения посторонних лиц.
3. Земляные работы с использованием спецтехники — состояние машин и механизмов, вероятность аварий, нештатных ситуаций, нарушения правил эксплуатации со стороны операторов и помощников.
4. Окружение — наличие коммуникаций, инженерных сетей, кабелей и ЛЭП, трубопроводов, автомобильных и железных дорог.

Особого внимания требуют специфические объекты, расположенные непосредственно в зоне выполнения работ. К ним относятся провалы, пещеры, размывы грунтов, заброшенные котлованы и здания.

Правила проведения земляных работ обязывают создавать условия по предотвращению опасностей в отношении персонала и посторонних лиц, не связанных с выполнением заданий. Для этого принимаются меры в виде:

• ограждений и обозначения площадки (котлована, траншеи, углубления, насыпи);
• создания путей обхода и объезда;
• расстановки сигнальных и информационных средств (знаков, флажков и лент, источников света);
• организации места перехода через участок работ при отсутствии возможности создания обхода.

Установка ограждений требует соблюдения расстояния не более 2 м от края выемки грунта, а рядом с железными дорогами — не более 2,6 м. Для организации прохода людей через опасную зону необходимо уложить пешеходные мостики шириной не менее 0,75 м для прохода в одном направлении и не менее 1,2 м в двух направлениях одновременно. Высота ограждений мостика должна составлять не менее 1,1 м с обязательной установкой по двум сторонам и перекрытием вертикального пролета перил на высоте 0,5 м бортовой планкой шириной 0,15 м.

Обеспечение безопасности персонала и сторонних лиц, транспорта и спецтехники выстраивается по принципу приближения. Для этого нужно обеспечить:

• целостность площадки, выемки, прилегающей территории;
• возможность безопасного перемещения людей;
• безопасность зданий и сооружений в зоне работ;
• безопасность персонала и спецтехники, привлеченной к выполнению задания.

При рытье котлованов пешеходные мостики не устанавливаются, поскольку такая площадка огораживается полностью, а проход посторонних исключается. Если выемка грунта в котловане производится на глубине большей глубины залегания расположенных рядом зданий, то организатор и производитель работ обязаны предотвратить возможность деформации конструкции основания.

Организаторы земляных работ должны предусмотреть возможность выемки грунта отдельными короткими захватами длиной не более 1,5 м. При проведении работ на подземных коммуникациях обязательно полное отключение их от источников циркуляции, сброс давления, полный или частичный вывод систем из эксплуатации.

На строительных площадках организуется ограждение, оповещение, проход людей и проезд спецтехники по тем же правилам. Доступ людей и техники, не занятой на объекте, может быть перекрыт. Порядок организации земляных работ устанавливается руководителем участка, прорабом. При рытье котлованов требования техники безопасности учитываются еще на проектном уровне и вносятся в проектную документацию объекта.

Примеры других подсчетов

В Интернете существует большое количество фотографий чертежей, которые наглядно демонстрируют формулы и примеры расчетов объемов траншей (м3) разных форм и видов. При этом используются расчеты не только объемов, но и площади, периметра, указываются коэффициенты и буквенно-цифровые значения, которыми обозначаются показатели.

Например, формула: P = P1 + P2 + P3 + P4, где P – длина (или сумма длин показателей) верхушки, подсчитывает габариты криволинейных траншей целиком, используя данные отрезков разного направления по верху углубления. Рассматриваемое Р всегда представлено как: Р = Р1 или Р = Р2 и т.д.

Если происходит подсчет по низу, особенно при откосах, то подсчитывают длину траншеи с помощью такой формулы: Т = Т1 + Т2 + Т3 + Т4, где:

• Т = Т1,
• Т = Т2 – показатель длины нижней части.

Крутизна откоса часто составляет 1м (Н=1м), поэтому соотношение глубины к длине откоса равно 1:1 и Р1= 10м, то Т1=10-1-1= 8м (+1 м с каждой стороны) – наглядный пример.

Величина, называемая шириной траншеи (В), всегда указывает реальную цифру по дну.

Если говорят о соотношении глубины углубления к длине откоса, то подразумевают такое понятие, как крутизна откоса. Она в каждом конкретном случае разная, зависит от вида разрабатываемой почвы, заданной глубины, на которую влияет уровень промерзания и близость вод в грунте.

Если предполагается, что в траншеи будут устанавливаться сваи, то в расчетах обязательно указывается их количество и глубина, обозначаемая F. Отступ крайних свай всегда указывается m – по дну, к центру выемки.

Простые чертежи и расчеты примерно представлены таким образом, как на фотографии ниже:

Здесь:

• L – длина;
• B – ширина дна;
• H – высота;
• A – ширина верхушки.

Если при подсчете показатели ширины верха и дна являются разными, то для них еще рассчитывают объем C, называемый полезным, и объем откосов D.

Любая инструкция по началу расчетов начинается с правильного проведения замеров. При этом полученные значения должны опираться на будущие эксплуатационные характеристики и планируемое проведение коммуникационных систем: канализации, водопровода, телефонной связи, газопровода, вентиляций и т.д.

Верхняя ширина A должна просчитываться таким образом, чтобы в сформированной траншее могли работать работники коммунальных служб. B, показывающая ширину дна, больше всего используется в виде показателя для углублений откосов. Дно и верхушка ямы могут отличаться, поэтому данная цифра помогает определиться разницей между верхом и низом.

Глубина траншеи H зависит от прямого назначения и формируется в ленточном фундаменте по СНиП 3.02.01-87. Средние показатели ее составляют 0, 5-2, 5 м. Если коммуникации должны располагаться ниже запланированного размера, то к рассчитываемому показателю обязательно добавляют величину в пределах 0, 8 м.

Объем траншеи с откосами по затратам

Дано:

• L (длина) – 6 м;
• S (площадь) – 3, 6 м2;
• Vт (объем) – 3, 6 м3.

Сколько стоит выкопать такую траншею? Используя формулу общего расчета V = (a + b) /2 ∙ h ∙ L, и извлекая необходимые показатели из общей площади и объема траншеи, перемножаемых между собой, с учетом полезного объема 2, 88 м3 и объема откосов 0, 72 м3, расходы компании составят для сметы:

• за копку траншеи – 1800 рублей;
• за вывоз грунта – 720 рублей.

Общий итог затрат по земельным работам равен 2 520 рублей.

Еще также при расчете иногда нужно указывать показатель (ф) и удельное сцепление грунта (с). В СНиП существуют таблицы, в которых указывается крутизна откосов, в зависимости от почвы. Поэтому готовые показатели из таблиц можно подставлять в формулы.

Vт = 12 м3.

Площадь поперечного сечения (F) = 2 м2.

V = a x H x L = 1 x 2 x 6 = 12 м3.

F = a x H = 1 x 2 = 2 м2.

С вертикальными стенками, с перепадом высот

Vт = 15 м3.

Площадь поп. сеч. (F1) = 2 м2. Площадь поп. сеч. (F2) = 3 м2.

V = a х (H1 + H2) / 2 х L = 1 х (2 + 3) / 2 х 6 = 15 м3.

F1 = a х H1 = 1 х 2 = 2 м2.

F2 = a х H2 = 1 х 3 = 3 м2.

С откосами на спланированной местности

Суглинки: коэффициент m = 0, 5.

Vт = 24 м3.

F = 4 м2.

a2 = H x m + a1 + H x m = 2 x 0, 5 + 1 + 2 x 0, 5 = 3 м.

V = (a1 + a2) / 2 x H x L = (1 + 3) / 2 x 2 x 6 = 24 м3.

F = (a1 + a2) / 2 x H = (1 + 3) / 2 x 2 = 4 м2.

При заданных показателях типов почв по размеру a2, всегда учитывается коэффициент m.

С откосами, с перепадом высот

Суглинки, при коэф. m = 0, 5.

Vт = 34 м3.

F1 = 4 м2.

F2 = 7, 5 м2.

a2 = H1 x m + a1 + H1 x m = 2 x 0, 5 + 1 + 2 x 0, 5 = 3 м.

a3 = H2 x m + a1 + H2 x m = 3 x 0, 5 + 1 + 3 x 0, 5 = 4 м.

F1 = (a1 + a2) / 2 x H1 = (1 + 3) / 2 x 2 = 4 м2.

F2 = (a1 + a3) / 2 x H2 = (1 + 4) / 2 x 3 = 7, 5 м2.

V = (F1 / 2 + F2 / 2 — m x (H1 — H2)2 / 6) x L = (4 / 2 + 7, 5 / 2 – m x (2 — 3)2 / 6) x 6 = 34 м3.

Уклон для откосов в данном примере принят одинаково, по всей длине траншеи.

Открытые горные выработки, их назначение и параметры

Открытые горные выработки, используемые для вскрытия рабочих горизонтов, называются капитальными траншеями. Открытые горные выработки, предназначенные для подготовки вскрытого горизонта к разработке, называются разрезными траншеями.

Основными параметрами капитальной траншеи является ширина В_к.т ее подошвы, глубина Н_к.т, продольный уклон I_к.т, угол откоса бортов _к.т, длина L_к.т в плане и строительный объем V_к.т.

Ширина основания капитальной траншеи определяется либо видом карьерного транспорта, либо способом ее проведения. Минимальная ширина основания капитальной траншеи должна быть не менее суммы поперечного размера транспортных средств, безопасных зазоров между ними, поперечного размера площадок, кюветов и других элементов транспортной коммуникации. Она должна обеспечивать возможность проведения траншеи при принятой технологической схеме и используемом оборудовании. В зависимости от продольного уклона капитальные траншеи делятся на наклонные и крутые.

Разрезные траншеи – горизонтальные выработки редко с продольным уклоном 5-10 о /_оо для стока воды с рабочего горизонта к границе карьера. Разрезные траншеи проводятся на каждом рабочем горизонте, что создает первоначальный фронт работ и обеспечивает подготовку горизонта к разработке. Разработка уступа начинается с разноса одного или обоих бортов разрезной траншеи. Поэтому разрезная траншея — это временная горная выработка. Она существует только до начала разработки уступа. Разрезная траншея является продолжением капитальной траншеи, вскрывающим данный рабочий горизонт, и всегда проводится внутри контура карьера. При разработке крутых месторождений разрезные траншеи проводятся обычно в направлении, параллельном простиранию залежи. Глубина и длина разрезной траншеи, как правило, соответствуют длине и высоте подготавливаемого к разработке уступа. Ширина основания разрезной траншеи определяется из условия нормального размещения горного и транспортного оборудования при выемке первой заходки после проведения траншеи. Угол откоса ее бортов принимается равным углу откоса рабочих уступов в соответствии с физико-механическими свойствами пород.

Трасса капитальных траншей

Трассой капитальных траншей называется их продольная ось. В зависимости от положения трассы относительно конечного контура карьера различают трассы внешние, внутренние и смешанные. В последнем случае верхние уступы карьера вскрыты траншеями внешнего заложения, а нижние – траншеями внутреннего заложения.

По сроку службы различают трассы стационарные (трассы траншей внешнего заложения и траншей внутреннего заложения, расположенных на нерабочем борту карьеров) и временные (трассы скользящих съездов).

Основными параметрами трассы являются ее подъем, глубина заложения (разность высотных отметок начала и конца трассы), минимальный радиус криволинейных участков, теоретическая и действительная глубина трассы, число и конструкция пунктов примыкания наклонных участков к горизонтальным.

Пространственное положение трассы характеризуется ее продольным профилем (проекция оси капитальных траншей на вертикальную плоскость) и планом пути (проекция оси капитальных траншей на горизонтальную плоскость). Продольный профиль трассы включает горизонтальные и наклонные участки, а также участки сопряжения между ними. Важным элементом продольного профиля трассы является конструкция пункта примыкания наклонных участков к рабочим горизонтам. Различие возможных вариантов примыкания определяется условиями трогания транспортных средств при их вынужденной остановке. В соответствии с этим различают примыкание на руководящем подъеме, смягченном подъеме, на горизонтальных площадках.

В случае примыкания на руководящем подъеме остановка транспортных средств происходит непосредственно на участке с руководящим подъемом. В силу этого удельная сила сопротивления движению в момент трогания значительно превышает аналогичную силу при равномерном движении по руководящему подъему. При таком профиле трассы требуется увеличение мощности локомотива на 10 – 50%. Однако в этом случае обеспечиваются минимальная длина трассы и минимальный объем системы капитальных траншей.
