Рекомендации строителей, как строить кирпичную баню, выполнять кладку вокруг печи

Выбор кирпича

Для кладки печи, которую планируется топить углем или газом, лучше брать огнеупорный качественный кирпич с показателем морозостойкости до 25 циклов. Если же владелец решил строить своими руками дровяную печь, то надо желательно выбирать тугоплавкие разновидности стройматериала. Брать под эти цели пустотелые и силикатные виды нежелательно, так как они не способны выдерживать высокотемпературные воздействия и быстро разрушаются.

При необходимости можно добиться значительного уменьшения расхода огнеупорного кирпича, если выложить из него только топку. Остальную же часть конструкции печи можно сделать из обычного силикатного. Однако нужно помнить о том, что эти материалы обладают различным коэффициентом терморасширения, поэтому использовать одновременно оба варианта в обвязке не стоит.

Понять, насколько качественный попался вам кирпич, можно следующим образом: возьмите любой твердый предмет и постучите по кирпичу. Если звук получится звонким, «металлическим», то, значит, вы имеете дело с хорошим строительным материалом. Не рекомендуется выбирать для кладки печи изделия, если на поверхности четко видны трещины, вкрапления и поры. Признаками высокого качества у шамотного кирпича является насыщенный желтоватый цвет, а у необожженного он, как правило, тусклый и бледный.

Утепление потолка

Сквозь потолок при некачественной теплоизоляции может уходить до четверти всего тепла, вырабатываемого печью

Поэтому для уменьшения потерь утеплению потолка следует уделять не меньшее внимание, чем в случае со стенами. Наиболее подходящий изолирующий материал для данных целей – легкая и негорючая стеклоткань

Работы по утеплению потолка в бане производятся следующим образом:

• на досках потолочного перекрытия раскладываются полотна или маты из стеклоткани;
• поверх заливается смесь, состоящая из равных частей древесных опилок, песка и глины. Оптимальная толщина этого слоя – 20-25 см;
• после высыхания предыдущего слоя на него выкладываются листы пенопласта;
• вся поверхность заливается небольшим слоем цементной стяжки.

Кроме того, отличную теплоизоляцию способен обеспечить и обыкновенный керамзит. При толщине засыпки порядка 30-40 см он сможет надежно удерживать драгоценное тепло.

Утепление бани из пеноблоков. Про это читайте здесь.

А в этой статье говорится про утепление деревянной бани.

Тут https://stroika-dom.com/stroitelstvo/ вы найдете еще много познавательных статей про строительство дома.

Песчано-глиняный раствор

Специалисты настоятельно рекомендуют не использовать для кладки печи цемент из-за того, что он неспособен хорошо выдерживать высокотемпературные воздействия. Более подходящим для этих целей материалом является раствор глины, полученной на достаточной глубине и не содержащей примесей и других посторонних веществ.

Прежде чем начать кладку печи своими руками, глину нужно выдержать в воде 2-3 дня, чтобы она смогла размякнуть. До того как добавить в нее песок, туда нужно налить воды, чтобы она приобрела консистенцию жирной густой сметаны. Мелкие комки легко разбиваются при помощи строительного миксера или дрели со специальной насадкой.

Прежде чем замешивать глиняный раствор, необходимо просеять песок, иначе, если в нём окажется от галька и мелкие камни, то они могут попасть в узкие швы. Изготовить печь из огнеупорного кирпича можно по следующей схеме: необходимо взять 1 часть глины и соединить с двумя частями песка. Поскольку раствор довольно быстро высыхает, рекомендуется замешивать его в небольших количествах. Понять, что раствор получился качественным, можно по следующим признакам:

• шероховатость;
• эластичность;
• отсутствие разрывов при кладке.

Но следует учесть, что глина может иметь разную степень жирности. Поэтому, если вам предстоит работать с очень жирной глиной, то вам придется увеличить количество песка в растворе. Здесь вам может пригодиться популярный прием для определения вязкости, который используют опытные печники. Суть его заключается в том, что нужно стряхнуть раствор с палки или мастерка.

Слой считается удовлетворительным, если после встряхивания его толщина составляет 2 мм. Если это условие не выполняется и слой получился меньше, то необходимо добавить в раствор глины. Иногда он может по своему составу быть похож на пластилин. В этом случае толщина слоя, скорее всего, будет больше 3 мм. Решается эта проблема путем добавления в раствор дополнительного количества песка.

Коррекция утепления и вентиляции по высолам

Высолы можно удалить специальными средствами

Сами по себе высолы на кирпичной кладке не являются проблемой для несущей стены, но они могут свидетельствовать о неправильной работе схемы утепления, приводящей к нарушению влагопереноса. В зимний период парциальное давление газов, растворенных в воде, возрастает. Усиливается капиллярное движение жидкости сквозь толщу кирпича по направлению от тепла к холоду. Внутренняя конденсация и капиллярный поток вызывают переувлажнение слоя, находящегося в 2 — 3 см от наружной поверхности стены.

При минусовых температурах переувлажнение не бросается в глаза по причине промерзания кирпича со стороны улицы. Весной же накопленный за зиму конденсат начинает интенсивно выделяться на поверхности, вынося с собой водорастворимые соли.

Если высолы в равной степени образуются на всех стенах, то, причины могут крыться в качестве кирпича, составе раствора, нарушении технологии кладки. Однако, в случае локализации солей на отдельных стенах бани и их участках имеет смысл произвести ревизию утепляющего сэндвича, при условии исключения влияния на процесс неудачной конструкции отливов. Сделать это необходимо для того, чтобы выровнять режим эксплуатации по всему несущему периметру для увеличения ресурса постройки.

На стене с интенсивными высолами следует:

Добавляем фольгированный утеплитель

• добавить фольгированную изоляцию, если она не была установлена ранее, либо устранить возможные дефекты данного слоя (к примеру, некачественную герметизацию стыков);
• обеспечить вентилируемый зазор между пароизоляцией и основной теплоизоляцией;
• добавить вытяжное вентиляционное отверстие.

Схемы обкладки печей кирпичом

С точки зрения теплотехники обложить металлическую печь кирпичом возможно 3-мя способами. Сплошная облицовка печным или красным рабочим кирпичом (слева на рис. ниже) применяется, как уже сказано, если от печки требуется только зрелище пляшущих за стеклом топки языков пламени или печь используется преимущественно как водогрейный котел. В первом случае облицовку делают толстую, не менее чем в кирпич. Действие ее таково:

1. Печь перегревается.
2. Нагретые до повышенной температуры отходящие газы создают в дымоходе сильную тягу.
3. Избыточное тепло вылетает в трубу.
4. Спустя 10-20 мин после начала топки режим печи стабилизируется таким образом, что внешняя поверхность облицовки остается чуть теплой.
5. По окончании топки вьюшку не закрывают, или ее вовсе нет. Накопленное во внутренних слоях облицовки тепло идет обратно в печь и летит в трубу.

Если печь переоборудована в водогрейку, облицовку, наоборот, делают не толще чем в полкирпича. Режим печи стабилизируется на меньшей температуре отходящих газов, оптимальный для максимальной теплоотдачи в теплообменный водяной регистр (ок. 400 градусов между его коленами). В этом случае правильно будет сначала обложить печь в четверть кирпича, а если печка слишком уж кушает и воду греет слабовато, добавить еще четвертушку. Разумеется, если регистр к печке подобран правильно.

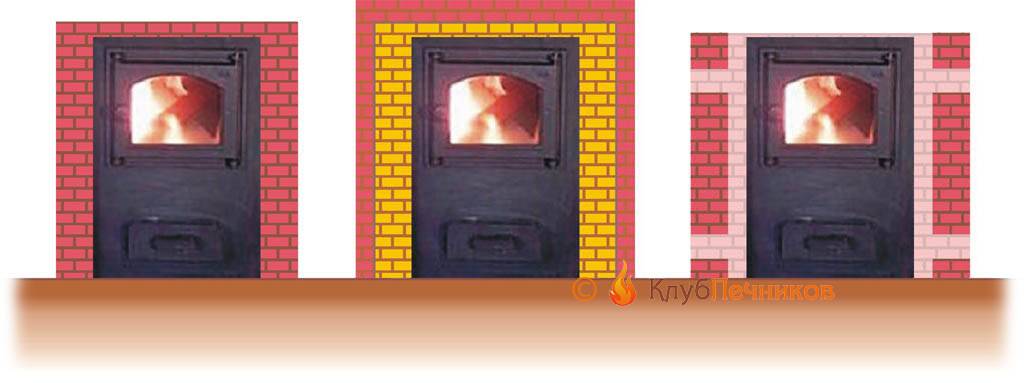

Схемы обкладки/облицовки печей кирпичом

Для увеличения продолжительности теплоотдачи без резкого снижения КПД печи применяется кирпичная облицовка по внутренней футеровке шамотным кирпичом, в центре на рис. Это скорее всего понадобится для дачной печки или дополнительной домовой в мезсезонье, когда и на осеннем ходу основной кирпичной печи она оказывается слишком прожорливой. Длительность горения топлива на минимальной подаче воздуха в печах-калориферах пламенного горения не превышает 5-6 час; человеку, чтобы выспаться, нужно 7-8 час. Печи и котлы длительного горения тлеют по 10-12-24 и более час, гасить их недогоревшими, если с дачи пора уезжать, нельзя. Тут облицовка по шамотной футеровке и добавит к времени теплоотдачи недостающие 1-1,5 час.

Отношение теплопроводности шамота к его теплоемкости существенно выше, чем у керамического кирпича, а самое значение теплоемкости шамота меньше, чем у обожженной глины. Это дает возможность добиться заметного увеличения времени теплоотдачи стальной печи в шамоте и кирпиче без существенного уменьшения ее КПД. Для этого достаточно шамотную футеровку делать прим. вдвое толще кирпичной облицовки, а толщину шамотного слоя брать ок. 1 кирпича на 12-17 кВт тепловой мощности печи.

Сложности и возможные ошибки в процессе работ

О чем нужно знать заранее:

1. От выбора утеплителя зависит возможность и безопасность эксплуатации бани. В зависимости от типа стен, материал должен быть качественным и соответствовать условиям в которых он будет находиться.
2. Некоторые строители вместо облегченной кладки стен применяют сплошную, без проема между внешней частью конструкции и внутренней. Делается это в основном с целью экономии, но конструкция от этого становится в разы холоднее, воздух дольше прогревается, так как часть тепла уходит на стены.
3. Укреплять тонкие стены бани необходимо, чтобы кладка не треснула и не деформировалась под тяжестью перекрытий.
4. Начинать и заканчивать строительство нужно в теплое время года, при плюсовой температуре. От мороза раствор перестает выполнять свои функции и способствует короткому сроку службы стен.
5. Под отделкой и между основными стенами должен оставаться вентиляционный зазор, чтобы воздух помогал проникшей влаге испаряться, и баня быстрее высыхала.
6. Отсутствие пароизоляции и качественной гидроизоляции кирпича – прямой путь к быстрому появлению грибка и плесени на кирпиче, которые невозможно вывести. Последствие – гниение отделочных материалов.
7. Система вентиляции должна быть досконально продумана, иначе стены будут влажными постоянно, отсыреют и разрушатся.
8. Проверка геометрии кладки, соблюдение порядовки – обязательны. Иначе стены деформируются со временем и вместе с ними вся баня.

Строить баню из кирпича можно только на устойчивом грунте. Конструкция тяжелая и велика вероятность просадки после окончания строительства. Этот момент нужно учесть при расчете высоты стен.

Наглядные примеры оптимального расположения печи в бане

Устанавливают печь с учетом расположения следующих элементов:

• бака для горячей воды;
• внешнего теплообменника;
• трубопровода для выносного бака;
• навесной сетки-каменки.

Любой из этих элементов должен оставаться в свободном доступе, чтобы при необходимости можно было без проблем провести демонтаж или ремонт.

Важный момент ‒ выбор места вывода дымоходной трубы через крышу. Лучше всего, когда она соединяется с печкой прямо, а колена и повороты отсутствуют. Так весь дым будет выходить сразу вверх, а сажа и гарь меньше накапливаться на стенках труб.

На фото выше пример установки печного агрегата в бане из свежего сруба с выносом топки в предбанник. Расстояние от металлической поверхности до стен ‒ 0,5 м с любой стороны. Показатель можно уменьшить, если стены изолировать огнеупорными материалами. Отлично подойдут:

• базальтовый картон;
• асбокартон;
• керамическая плитка;
• красный кирпич;
• минерит (в листах).

При покупке заводской печи стоит учитывать, с какой стороны будет открываться дверца топливника. В открытом виде она не должна быть преградой для загрузки дров или причиной неудобств при проведении банных процедур.

Лучше всего, когда у модели предусмотрена возможность перевешивать дверку на любую сторону.

Популярные виды камня для отделки бани:

• Серпентинит (змеевик) Камень обладает лечебными свойствами: устраняет головные боли, снимает нервное напряжение, стабилизирует артериальное давление, помогает избавиться от заболеваний пищеварительных органов и простуды;
• Талькохлорит (талькомагнезит). Способствует улучшению памяти, поднимает настроение, борется со стрессами, повышает иммунитет. В работе используем производства Финляндии и России;
• Жадеит. Красиво смотрится в виде панно. Имеет дорогой вид, эффектный в разных вариантах отделки. Минерал полезен при ревматизме и остеохондрозе, предотвращает появление целлюлита.

Какой кирпич используется?

Для бани используют только стандартный красный кирпич, силикатный не выдержит перепадов температуры. Разновидности зависят от типа стен, где применяется материал.

Для черновой кладки внутренних стен подходит:

1. Полнотелый кирпич, как самый плотный, его рекомендуется укладывать в нижнюю часть стены, где максимальная нагрузка по весу.
2. Пустотелый для кладки выше, на уровне человеческого роста и под потолком, так как он лучше сохраняет тепло.
3. Марка прочности от М150.
4. Показатель морозостойкости от F50, так как баня прогревается от случая к случаю и в зимнее время она не отапливается.
5. Размер чаще применяется одинарный.

Рекомендуется брать материал для черновой и облицовочной кладки одного размера, чтобы соединение рядов было равномерным и удобным.

Для облицовки наружных стен применяют:

Влагостойкий кирпич, например, клинкерный. Он не пропускает влагу, обладает хорошими теплоизоляционными свойствами

Кроме того, он отлично смотрится, аккуратен, ровный и почти не бьется.
Как более бюджетный вариант – обычный красный керамический облицовочный кирпич.
Для красивого фасада, привлекающего к себе внимание – гиперпрессованный кирпич. Повторяет фактуру натурального камня, бывает разных цветов, можно создать с его помощью рисунок

Он прочнее аналогов, хорошо переносит морозы.
Марка прочности желательно от М 200.
Морозостойкость от F50 и выше.
Пустотелый кирпич по структуре лучше сохраняет тепло внутри. Но так как баня вряд ли прогреется до внешних стен, можно использовать полнотелый, он прочнее.

Для части бани около печи выбирают:

1. Полнотелый или пустотелый керамический кирпич. Первый вариант хуже пропускает тепло.
2. Облицовочный кирпич. Можно использовать как красивый, влагостойкий, но дорогой вариант.
3. Марка от М100.
4. Морозостойкость от F50.

Выбор кирпича и связующего

Кирпичный экран каменки несёт не только защитную, но и декоративную функцию

Поэтому брать на кладку всё, что попадётся под руку, явно не стоит — лучше уделить внимание подбору материалов, даже если это сопряжено с дополнительными затратами

Кирпич, к примеру, обязательно должен быть полнотелым — экран должен хорошо и быстро накапливать тепло. Правда, от футеровочного шамота марок ПБ или ША всё же лучше отказаться: от их огнеупорных свойств толку мало, да и вид не особо притязательный. Ну а поскольку плотность кирпича должна быть умеренно высокой, чтобы кладка успевала прогреваться, то оптимальным вариантом можно назвать красный глиняный печной кирпич марки М-200.

Связующим в обкладке экрана выступает смесь шамотного мертеля марки МШ-18 и ЦПС. Мертель мешается с речным песком в равных частях и замачивается в течение 2–3 суток. Цемент марки 400 выступает ускорителем схватывания, его добавляют непосредственно перед кладкой в количестве 1/4 от объёма сухой смеси мертеля и песка. Чтобы придать кладке более изысканный вид, раствор можно тонировать мелом, суриком, охрой или сажей.

Почему следует обкладывать кирпичом печь в парилке

Кирпич защитит стены и полки от возгорания

Несмотря на то что современные изделия смотрятся красиво и представительно, в интерьере парилки на фоне натуральной древесины они будут выглядеть неорганично. И это не единственная причина обложить печку в бане кирпичом.

В пользу мероприятия говорят такие факторы:

• Внешняя поверхность металла сильно раскаляется. Это приводит к перегреву помещения и созданию в нем дискомфортной обстановки.
• Опасность возгорания. Если перестараться с топливом, жар от котла становится настолько сильным, что от него может начать сначала тлеть, а затем гореть отделка парной.
• Вероятность получения ожога при случайном прикосновении. В случае с кирпичом такой риск исключается, так как этот материал поглощает тепло, равномерно распределяя его по всему объему.
• Железо быстро нагревается и также быстро остывает. Из-за этого сложно контролировать температурный режим в помещении.
• Защита от коррозии. Рано или поздно с железа сходит защитное покрытие и котел начинает покрываться ржавчиной. Это не эстетично и чревато истончением стенок корпуса печи в будущем.
• Органичность интерьера. Кирпич на фоне древесины смотрится намного лучше, чем металл.

Особенности деревянной перегородки

Перегородка в бане между парилкой и мойкой – самый простой и доступный вариант конструкции, требующий минимальных временных и денежных вложений.

Чтобы обеспечить достаточную теплоизоляцию моечной от парной, лучше возводить перегородки из широкой доски или бруса. Подобная конструкция не предусматривает наличие технологических зазоров во внутренней части простенка, что позволяет предотвратить скопление излишней влаги в помещении.

В этом случае отказ от теплоизоляционной прослойки в простенках объясняется тем, что в процессе эксплуатации банное строение требует максимальной аккумуляции тепла во всех функциональных помещениях. Так как в моечном отделении поддерживается более низкая температура нагрева воздуха, недостаток тепла компенсируется благодаря разогретой парной.

Наглядные примеры оптимального расположения печи в бане

Устанавливают печь с учетом расположения следующих элементов:

• бака для горячей воды;
• внешнего теплообменника;
• трубопровода для выносного бака;
• навесной сетки-каменки.

Любой из этих элементов должен оставаться в свободном доступе, чтобы при необходимости можно было без проблем провести демонтаж или ремонт.

Важный момент ‒ выбор места вывода дымоходной трубы через крышу. Лучше всего, когда она соединяется с печкой прямо, а колена и повороты отсутствуют. Так весь дым будет выходить сразу вверх, а сажа и гарь меньше накапливаться на стенках труб.

На фото выше пример установки печного агрегата в бане из свежего сруба с выносом топки в предбанник. Расстояние от металлической поверхности до стен ‒ 0,5 м с любой стороны. Показатель можно уменьшить, если стены изолировать огнеупорными материалами. Отлично подойдут:

• базальтовый картон;
• асбокартон;
• керамическая плитка;
• красный кирпич;
• минерит (в листах).

1. Печь «КОСТЕР». 2. Бак для воды 3. Переходник на сэндвич. 4. Дымоход-сэндвич 5. Базальтовая вата. 6. Потолочная разделка, заполненная негорючим материалом. 7. Кровельный проходной узел (Master-flash). 8. Оголовок-зонтик. 9. Стальной лист по огнеупорному материалу. 10. Кирпич (или конвектор проходной). 11. Чистовой пол. 12. Глиняная стяжка. 13. Кирпичная площадка. 14. Стальной лист или керамическая плитка. 15. Предтопочный лист 500х700 мм.

При покупке заводской печи стоит учитывать, с какой стороны будет открываться дверца топливника. В открытом виде она не должна быть преградой для загрузки дров или причиной неудобств при проведении банных процедур.

Лучше всего, когда у модели предусмотрена возможность перевешивать дверку на любую сторону.

Утепление парилки бани

стены парилки. Утепление изнутри этой части бани проходит аналогично утеплению остальных стен бани. Поскольку парилка должна длительное время держать высокую температуру, необходимо особенно тщательно произвести установку пароизолирующего материала. Толщина теплоизолятора должна (желательно) быть в два раза больше, чем в помывочной

Обращайте внимание на дверь в парилку. Места соединения стен и коробки нужно изолировать толстоволоконным материалом и проклеить металлизированным скотчем

потолок

К утеплению потолка приступают, как правило, после окончания работ со стенами. Для лучшей герметичности помещения можно проводить работы одновременно с потолком и стенами. Особенности теплоизоляции мансардного этажа представлены отдельно.

На потолок ложится самая большая температурная нагрузка, поэтому к теплоизолирующему материалу нужно предъявлять более высокие требования. Он должен обладать огнестойкими свойствами. При наличии чердака, необходимо промазать доски глиной, смеси которой активно применяется для утепления, и засыпать, например, керамзитом.

Ознакомьтесь также с материалом: Выбираем утеплитель для парилки: чтобы и тепло и экологично

ВНИМАНИЕ! Между пароизолирующим материалом и вагонкой необходимо оставлять небольшое пространство. Воздушная прослойка становится дополнительным теплоизолирующим слоем и позволяет функционировать естественной вентиляции внутри стен и потолка

деревянной бани

баня деревянная

Утеплять нужно стены из бруса, если их толщина менее 15 сантиметров. Стены из брёвен утепляются, если диаметр брёвен меньше 20 сантиметров. При большей толщине стены или не подвергаются отделке изнутри, или покрываются гидроизоляционным материалом и обиваются вагонкой.

Обрешётка используется только в случаях сильного завала или неровности стен. Парилку можно утеплить комбинированными утеплителем небольшой толщины.

Существует также возможность внешнего утепления бревенчатых и брусовых бань, при это используется теплоизоляция между венцами.

бани из блоков

Рекомендации по утеплению бани из блоков зависит от их типа.

из пеноблоков. Построение «пирога» не отличается от бань из других материалов. Сложность представляет сам материал стен. Пеноблоки плохо удерживают крепления, им противопоказаны высокие нагрузки. Узнать больше про утепление бани из пеноблоков.

Основной вес обрешётки должен приходится на пол (о том, как делать утепление пола, здесь). Для крепления нужно использовать только специальный крепёж. Лучший способ – использовать П-образную конструкцию, которая крепится к полу и потолку.

Теплоизолирующий материал должен весить как можно меньше. Закрепляют теплоизолятор нитями или лентами к обрешётке, тем самым уменьшая нагрузку на стену. Пароизолятор накладывается внахлёст и закрепляется скобами к брускам. Швы тщательно проклеиваются фольгированным скотчем. Для уменьшения нагрузки на стены можно использовать комбинированные материалы, которые сочетают свойства тепло- и пароизолятора.

Обрешётка под внутреннюю отделку делается в виде той же П-образной конструкции. Вагонка закрепляется обычным способом, поскольку нагрузка уже распределена в основном на пол.

из керамзитобетонных блоков. Несмотря на то, что такие блоки достаточно хорошо держат тепло, баню из такого материала нужно обязательно утеплять изнутри. Стены подвергаются воздействию влаги при широком интервале температур. При таком использовании материал будет достаточно быстро разрушаться.

Обрешётка из дерева или (что хуже) металлического профиля закрепляется при помощи дюбелей

При использовании металла стоит обратить внимание на характеристики, материал должен подходить для использования в помещениях с повышенной влажностью

В дальнейшем «пирог» утепления выполняется в обычном порядке. Толщина теплоизолятора зависит от толщины блоков, области проживания, наличия наружного утепления. Рекомендуется использовать утеплитель толщиной не меньше 10 сантиметров. Крепление пароизоляции и вагонки ничем не отличается от подобных работ в банях из других материалов.

Расчет расхода материала

Чтобы рассчитать количество материала, которое требуется для выполнения кладки, потребуется учесть некоторые факторы. В первую очередь это физические размеры самой печи, а также способ укладки кирпича.

Для определения количества требуемого материала объем печи умножается на высоту и делится на размер стороны кирпича. Полученный результат умножается на 5-10%.

Это поможет компенсировать бой кирпича во время работы и транспортировки. Также следует учесть при расчете кирпич для облицовки фундамента и дымохода. При кладке в разрядку, естественно, нужно намного меньше материала.

Как определиться с требуемой тепловой мощностью банной печи?

Мощность отопительных приборов измеряется в киловаттах. Однако, производители банных печей практикуют иной подход – они указывают, какой объем парной эта модель будет гарантированно способна обогреть до уровня, соответствующего требуемому микроклимату в парилке. Естественно, при условии качественной термоизоляции последней.

Так обычно в паспортах и указывается – для помещений, например, от 10 до 16 м³.

Казалось бы – все очень просто. Определить объем парилки несложно, и так же легко будет подобрать модель. Однако, особенности обустройства бани способны внести свои коррективы.

Ниже предложен калькулятор, который подсчитает, так сказать, условный или приведенный «объем» вашей парной, то есть с учетом всех необходимых поправок. С опорой на это значение можно будет точнее подобрать оптимальную печь.

Перейти к расчётам
