Колодец своими руками: делаем колодец из бетонных колец поэтапно

Виды фильтров по составу почвы

В зависимости от почвы на водоносном пласте устраивают и фильтрацию колодца. Поскольку грунт по-разному реагирует на движение воды и при этом разными способами вступает с ней во взаимодействие.

• Итак, если дно колодца — сплошная плотная глина, то фильтр не нужен. Такое дно не размывается и не грозит засорами воде. Более того, уложенный фильтр наоборот может перекрыть действующие ключи.
• Если глина мягкая. В этом случае можно использовать крупнофракционный щебень. Слой засыпки должен быть не менее 20 см.
• Если дно песчаное, то фильтр нужно устраивать в несколько слоёв. Сначала слой промытого песка (примерно 20-25 см). Следом укладывают мелкий щебень или гальку (слой около 20 см). Сверху формируют слой из гальки диаметром 5-7 см.
• Если же дно — плавун (очень размытый песок), то понадобится использование деревянного щита с мелкими отверстиями по всей поверхности. Такой щит будет выполнять роль самого нижнего слоя фильтра. Остальные слои необходимо сделать по аналогии с песчаным дном.

Тип и строение

Если с местом вы определились, остается выбрать какой именно вы будете делать свою шахту. Копать можно только шахтный колодец, а абиссинский — бурить. Техника тут совсем другая, так что дальше речь пойдет именно о шахтном колодце.

Тип колодезной шахты

Самый сегодня распространенный — колодец из бетонных колец. Распространенный — потому что так проще всего. Но у него есть серьезные недостатки: стыки совсем не герметичны и через них в воду попадает дождевая, талая вода, а вместе с ней и то, что в ней растворено, и то, что утонуло.

Недостаток колодца из колец и бревен

Стыки колец, конечно, стараются загерметизировать, но те методы, которые будут эффективны не применишь: вода-то должна быть пригодной хотя бы для полива. А просто замазать соединения раствором — очень ненадолго и неэффективно. Щели постоянно увеличиваются, а потом через них не только дождевая или талая вода попадает, но и животные, насекомые, черви и т.д.

Есть кольца с замком. Между ними, говорят, можно проложить резиновые прокладки, которые будут обеспечивать герметичность. Кольца с замками есть, но стоят дороже. А вот прокладки практически не встречаются, как и колодцы с ними.

Той же «болезнью» страдает и шахта из бревен, только щелей еще больше. Да, так делали наши деды. Но у них, во-первых другого способа не было, во-вторых, не использовали на полях столько химии.

С этой точки зрения лучше шахта из монолитного бетона. Ее отливают прямо на месте, ставя съемную опалубку. Вылили кольцо, закопали, снова поставили опалубку, воткнули арматуру, залили еще одно. Дождались, пока бетон «схватиться», снова сняли опалубку, копаем.

Процесс идет очень медленно. Это — главный недостаток.  В остальном только плюсы. Во-первых, получается совсем дешево. Затраты только на два листа оцинковки, да потом на цемент, песок, воду (пропорции 1:3:0,6). Это намного дешевле колец. Во-вторых, герметично. Никаких швов. Заливка идет примерно раз в сутки и из-за неровного верхнего края получается практически монолит. Просто перед заливкой следующего кольца соскребите с поверхности поднявшееся и почти схватившееся цементное молочко (серая плотная пленка).

Как определить водоносный горизонт

По технологии грунт вынимают внутри кольца и под ним. В результате под своей тяжестью, он оседает. Вот тот грунт, который вы вынимаете и будет служить ориентиром.

Как правило, вода залегает между двух водоупорных слоев. Чаще всего — это глина или известняк. Водоносный слой — обычно песок. Он может быть мелким, как морской, или крупным с вкраплениями мелкой гальки. Часто таких слоев несколько. Как пошел песок, значит скоро появится вода. Как появилась она на дне, надо копать еще какое-то время, вынимая уже мокрый грунт. Если вода прибывает активно, на этом можно остановиться. Водоносный слой может быть не слишком большим, так что есть риск его пройти насквозь. Тогда придется копать до следующего. Глубже вода будет чище, но насколько глубже — неизвестно.

Далее колодец прокачивают — закидывают погружной насос и выкачивают воду. Этим чистят его, немного углубляя, а также определяют его дебит. Если скорость прибывания воды вас устраивают, можно на этом остановится. Если недостаточно — надо быстро проходить этот слой. При работающем насосе продолжают вынимать грунт, пока не пройдут этот слой. Потом копают до следующего водоноса.

Донный фильтр в колодце

Если вас устраивает скорость прибывающей воды и ее качество, можно делать донный фильтр. Это три слоя камей разных фракций, которые уложены на дне. Нужны они для того, чтобы как можно меньше ила и песка попадало в воду. Чтобы донный фильтр для колодца работал, необходимо правильно выложить камни:

• В самый низ кладут крупные камни. Это должны быть довольно большие булыжники. Но чтобы не отбирать сильно высоту водяного столба используйте более плоской формы. Выкладывают как минимум в два ряда, причем не старайтесь чтобы они стояли вплотную, а с зазорами.
• Средняя фракция насыпается слоем в 10-20 см. Размеры такие, чтобы камни или галька не проваливались в зазоры между нижним слоем.
• Верхний, самый мелкий слой. Галька или камни небольшого размера слоем в 10-15 см. В них будет оседать песок.

При таком расположении фракций вода будет более чистой: сначала на крупных камнях оседают самые большие включения, затем по мере продвижения вверх, все более мелкие.

Как сделать шахту из бетонных колец?

Процесс изготовления и установка колец своими руками – трудоемкий этап работы. Железобетонные колодцы изготавливаются в такой последовательности:

1. Выполняется разметка на участке.
2. Ровняется дно. Диаметра до 1,5 м хватит.
3. Бетонный колодец погружается после выемки грунта на высоту кольца с помощью треноги или лебедки.
4. Монтируется первое кольцо, все время делаются замеры.
5. По мере заглубления устанавливается второе, и так далее. При помощи лома выравниваем.
6. Герметизация колодца изнутри может производиться посредством резинового жгута, который помещается в щель между кольцами. Если есть петли, то они загибаются во внутрь.
7. Обустраивается фильтр на дне источника.
8. Выполняется защита от грунтовых вод. Гидроизоляция делается посредством специальных мастик.
9. Прежде чем замазать швы между кольцами, необходимо соединить их анкерами.

Перед тем как копать колодец вручную, необходимо иметь точный диаметр бетонного кольца. Котлован под железобетонные колодцы должен быть по ширине больше на 200 мм. В процессе того, как выкапывается яма, обязательно проверяйте уровнем, шахта должна быть ровной по вертикали. По мере того как самостоятельно выкапывается яма под железо-бетонные кольца, грунт постепенно поднимается вверх. Всё происходит поэтапно, ведро опускается вниз и поднимается по лебедке.

Если встречается валун, то по возможности его убирают. Хотя в некоторых случаях шахту засыпают и обустраивают в другом месте.

Технология и этапы строительства колодца из бетонных колец

Навряд ли кто-то соберется выливать бетонные кольца самостоятельно, ведь это не только сложный и трудоемкий процесс, но и бессмысленный. Намного проще купить уже готовые изделия в нужном количестве, которое легко высчитать, зная глубину залегания грунтовых вод.

Строительство колодца с поочередной установкой колец

Шахту всегда копают лопатой с короткой рукояткой вручную, с таким инструментом намного легче будет управляться в ограниченном пространстве. Когда яма соответствующего диаметра будет глубиной около полуметра, проверяют ровность дна и устанавливают первое кольцо

Важно чтобы оно стало ровно посередине шахты и не уперлось в одну из стенок. После этого продолжают выкапывать землю, но уже внутри железобетонного изделия

По мере выемки грунта, кольцо будет постепенно углубляться под собственным весом и когда достигнет верхним краем уровня земли, сверху на него устанавливают и закрепляют скобами следующее кольцо.

Строительство колодца по методике поочередной установки колец

Бывает, что яма копается, а кольцо не опускается. Это значит, что оно расположилось под уклоном от вертикальной оси. Подкорректировать положение можно, сверху кладут щит и набрасывают камни или мишки из грунтом на ту сторону, которую необходимо осадить. Когда кольцо начнет проседать, перевес убирают. Продолжают углубляться вниз. И так до тех пор, пока вода не начнет просачиваться сквозь дно шахты. Продолжают копать еще некоторое время, откачивая прибывшую воду насосом. Останавливают работы, когда шахта достигнет первой водоносной жилы. Вода при этом начнет поступать очень быстро. Но ее еще продолжают выкачивать, чтобы была возможность выровнять дно и уложить донный фильтр, если он необходим в конкретном случае.

Установка колец в готовую шахту

Существует еще один способ строительства, когда кольца по очереди опускают в полностью вырытую до водоносного слоя шахту. Но такой метод менее популярен и возможен далеко не на всех типах грунта. Опасно и то, что в любой момент, даже еще до укладки, земля может обрушиться. Бетонные кольца опускают в яму краном, ставят друг на друга впритык и фиксируют стальными скобами по окружности соединения.

Метод строительства колодца: установка бетонных колец в шахту

Внутренняя гидроизоляция

Все швы между кольцами заделывают раствором или специальным уже готовым составом. Промазывая их, не забывают о трещинах и ямках, которые под воздействием влаги будут быстро разрушаться и станут причиной разгерметизации шахты. Категорически не рекомендуют использовать растворы, в составе которых есть битум, поскольку они могут значительно испортить вкус воды.

Обработка швов колодца из бетонных колец

Внешняя гидроизоляция колодца

Гидроизоляция колодца снаружи будет препятствовать поступлению в шахту верховодки, Для этого делают, так называемый глиняный замок. Вокруг последних колец вырывают траншею шириной около 0,5 м и глубиной в 1,5-2 м. В нее засыпают и плотно утрамбовывают глину. В результате она должна лечь чуть выше уровня почвы ближе к колодцу, и обеспечить уход осадков по уклону от шахты.

Схема: внешняя гидроизоляция колодца

Площадку бетонируют. В течении последующих 2-3 недель воду необходимо несколько раз откачать. Использовать ее можно для бытовых нужд, а вот для питьевых целей лучше только после заключения из лаборатории.

Этап второй. Подготавливаем все необходимое

Водоснабжение из деревянного колодца

Процедура строительства колодцев не нормируется никакими государственными положениями и стандартами. Классическое устройство формировалось не одно столетие, пока не обрело современный вид.

Чтобы сделать колодец своими руками, нужно подготовить:

• треногу из металлических уголков либо деревянных жердей;
• лебедку;
• лестницу веревочную;
• лопату;
• лом;
• материал для укрепления шахты.

Колодец из бетонных колец

Что касается последнего пункта, то самым перспективным материалом являются бетонные кольца. Они прочны (армируются стальными прутьям ø1 см и больше), долговечны (эксплуатационный срок составляет 50 лет), морозостойки и водонепроницаемы.

Наименование изделия	Высота х Толщина стенки, см	Диаметр внутренний, см	Масса, кг
КС-7−1	10х8	70	46
КС-7−1,5	15х8	70	68
КС-7−3	35х8	70	140
КС-7−5	50х8	70	230
КС-7−9	90х8	70	410
КС-7−10	100х8	70	457
КС-10-5	50х8	100	320
КС-10-6	60х8	100	340
КС-10-9	90х8	100	640
КС-12-10	100х8	120	1050
КС-15-6	60х9	150	900
КС-15-9	90х9	150	1350
КС-20-6	60х10	200	1550
КС-20-9	90х10	200	2300
КО-6	7х12	58	60
КС-7-6	60х10	70	250

Бетонные кольца могут быть:

• стеновыми (аббревиатура – КС), которые используются для обустройства горловины и подходят для всех типов колодцев;
• доборными – применяются в тех случаях, когда стандартные варианты не подходят, т. к. у этих нестандартные размеры;
• Ж/Б кольцами – используются для дренажных и канализационных колодцев, коммуникационных систем, газо- и водопровода.

Кольцо колодца

Есть и другие виды – с перекрывающей плитой, с дном, сборные и проч. Во избежание смещения колец после монтажа их оборудуют специальными пазами, которые предотвращают момент смещения.

После выбора места и подготовки всего необходимого можем приступать к строительству.

Подробности

Особенности строительства

Выкапывать колодец лучше с помощником. Один будет выполнять работу в шахте, второй на поверхности, вынимая емкости с почвой. Чтобы облегчить подъем емкости, надо оборудовать лебедку, либо установку из треноги с талью.

Следует придерживаться техники безопасности:

1.рабочий внутри шахты должен иметь каску на голове.

2.канаты с веревками должны быть прочными.

3.при недомогании работника в шахте определяют уровень загазованности в шахте, используя свечу. При угасании свечи с помощью вентилятора удаляют загазованность.

В процессе работы по обустройству колодца следует проверять прочность инвентаря: веревок, креплений, с помощью которых поднимают землю из котлована. Размеры ямы под колодец зависят от выбранного размера кольца. Оптимальным диаметром считаются бетонные кольца в один метр. Чтобы уложить данные кольца, не потребуется вмешательства дополнительной техники. Высота у колец должна такой, чтобы подходить под параметры хозяина.

Внимание! Перед выкапыванием шахты следует разметить участок для работ. Когда высота ямы станет равна одному метру, следует вставить первое кольцо из бетона

Выкапывая землю со дна котлована, и ставя наверх еще кольца, они сами опустятся под своим весом. Друг на друга кольца устанавливают ровно, скрепляя с помощью скоб из металла

Когда высота ямы станет равна одному метру, следует вставить первое кольцо из бетона. Выкапывая землю со дна котлована, и ставя наверх еще кольца, они сами опустятся под своим весом. Друг на друга кольца устанавливают ровно, скрепляя с помощью скоб из металла.

Эту работу надо сделать до того, как появится слой грунта с водой. Данный способ установки колец считается наиболее безопасным. В некоторых случаях полностью выкапывают яму, далее в нее ставят кольца. Такая технология опасна тем, что существует риск обрушения земли на рабочего внутри ямы, что угрожает его жизни.

Появившаяся вода в шахте изначально будет мутной, с примесями песка, земли. После установки фильтра жидкость станет светлеть, и ее можно будет употреблять в пищу. Перед тем, как поставить фильтр, со дна котлована удаляют воду. Далее убирают один уровень земли в двадцать сантиметров, сравнивают дно, удаляя грязь.

Две недели всю воду из ямы полностью откачивают. Водой можно поливать огород, мыть машину. Со временем вода очистится.

Внимание! Осветленную воду из шахты следует проверить в лаборатории на состав, чтобы обезопасить себя и близких. Если на соседском участке пользуются колодцем, то эта процедура не обязательна

Глиняный замок

Чтобы поверхностные воды не проникали внутрь колодца, не засоряли мусором с грязью, по периметру устройства сооружают глиняный замок. Вокруг колодца надо выкопать траншею в один метр глубиной, в нее следует утрамбовать глину. Сверху должен образоваться бугорок из глины, чтобы с него стекали воды, идущие от конструкции колодца. Сверху на замке кладется отмостка из бетона.

Питьевая вода это богатство

Трудно себе представить личное подворье, без какого либо источника водоснабжения. Отсутствие воды – это суровая необходимость, проблема с которой владелец участка начинает бороться прежде всего. Но даже если она и решёна предварительно, то строительство колодца переходит в разряд ландшафтного дизайна и дополнительного чувства гордости домовладельца.

Претворять свои замыслы в жизнь необходимо, прежде всего, с поиска воды. При этом существуют 3-и различных направления поиска:

• земельный участок ещё не освоен и препятствий для поиска оптимальных условий расположения колодца нет. Это наиболее оптимальный случай воплощения в действительность задуманной задачи. Но это только относится к созданию места расположения источника воды. Все территориальные привязки будущих застроек будут зависеть именно от него. Простота выполнения работ в настоящем, будет препятствием при большом строительстве в будущем;
• территория уже распланирована и частично застроена, но задача по его созданию существует. При таком развитии событий возможно разумное совмещение проблем большой стройки с задачами оптимального размещения источника собственного водоснабжения. Недостатком этого направления будет излишнее отвлечение финансовых потоков. Строить всё сразу – достаточно обременительно;
• усадьба полностью застроена, но работы по ландшафтному дизайну предусматривают наличие функционирующего колодезного сруба;
  • при таком раскладе может больше всего пострадать экономическая сторона вопроса;
  • скорее всего, будет сложно найти оптимальное место прохождения водоносного слоя;
  • возникнут проблемы с доставкой к месту проведения работ строительных материалов – прежде всего, бетонных колец колодезного ствола;
  • будет затруднено применение строительных механизмов;
  • потребуются восстановительные работы нарушенного ландшафта. Но нет ничего не возможного – было бы на высоте финансовое благополучие.

Решением проблем, в последнем случае, может быть применение большой доли ручного труда, вплоть до заливки колодезных колец в подвижной опалубке.

Закрытый домик для колодца своими руками

Речь идет о таком варианте укрытия для колодца — с дверкой. Если внутри еще сделать крышку, точно пыль попадать не будет.

Строится каркас, потом он надевается на оголовок колодца и закрепляется анкерными болтами.

1. опорная стойка из 100*200 мм
2. короткие опорные стойки из того же бруса 100*200 мм
3. крепежный брус 30*60 мм
4. треугольный брус

Каркас собираем, при помощи коротких брусков крепим к кольцу. После приступаем к сборке поддона. Собирают настил из доски 30*100 мм или около того. Каркас обшивается досками или листовым материалом, например водостойкой фанерой.

Чтобы дверки хорошо держались, можно поставить дополнительные укосины. Навешиваем дверки — одну или две, по желанию. Чтобы проще было ориентироваться ниже приведены чертежи с размерами.

По этой же схеме можно сделать крышу для домика из металла. Если есть сварочный аппарат, использовать можно профильную трубу. К ней площе крепить отделочный материал.

Как сделать полностью закрытый каркас

Можно в домик спрятать и бетонное кольцо. В этом случае ворот, как правило ставятся стойки отдельно, а затем собирается каркас. Размеры выбираете так, чтобы конструкция свободно накрывала кольцо. Высота — выше вашего роста сантиметров на 20: чтобы можно было спокойно наклоняться и доставать ведро.

Профиля берем из толстого металла, оцинкованные. Из направляющего собираем две одинаковых рамы — «пол» и верхний уровень кольца. Соединяются они стойками (профиль для стоек). Получился куб с заполненными боковинами.

У направляющего профиля подрезаем боковинки, «спинку» оставляя целой. Так можно будет сделать треугольник. Крепим стойку, которая равна высоте всего домика. Если вы хотите иметь равные скаты, стойку крепят посередине. Можно дальний скат сделать более крутым, тогда стойка отодвигается на 15-20 см от центра.

К зафиксированной стойке крепим надрезанный профиль. Получаем один из элементов стропильной системы. Такую же операцию проделываем с другой стороны. Полученные верхушки треугольников соединяем поперечиной.

Со стороны дверцы добавляем стойки — с двух сторон. Их лучше усилить — поставить внутрь деревянные бруски и прикрутить саморезами.

Крепим кровельный материал, например профилированный лист, обшиваем фанерой. На фанеру затем укладывают и прибивают мягкую черепицу — у кого какая технология. «Подножье» и бока крыши  отделывается любым материалом. Хотите — можно деревом — вагонкой, имитацией бревна или бруса, хотите — сайдингом.

В данном случае использованы те же материалы, что при облицовке дома: чтобы все смотрелось единым ансамблем.

Еще один видео-пример сборки из профиля для гипсокартона в видео-формате.

Строительство беседки из металла описано тут.

Как сделать колодец своими руками из дерева

Существует масса вариантов создания колодцев. Технология сборки своими руками отличается от выбора конструкции, пиломатериалов, оформления. Сложнее всего сложить своими руками декоративный колодец из бруса или бревна. Если неправильно сделать запилы, соединения получатся непрочные. Сруб со временем расшатается. Внутри щелей быстрее распространится грибок. Начинающему столяру проще и дешевле собрать колодец из пиломатериалов, оставшихся после строительных работ. Подойдут доски, бруски, вагонка блок-хаус.

Из досок

Сколотить за пару часов декоративный колодец на даче из дерева получится, если имеются обрезки струганной доски и бруса. Фиксацию заготовок осуществляют саморезами, болтами. Стыки для прочности смазывают столярным клеем.

Совет! Необязательно колодец делать в натуральную величину. Декоративное сооружение можно уменьшить в размерах. Главное, чтобы конструкция прилично выглядела и исполняла свою основную роль.

Собирают деревянный колодец своими руками в такой последовательности:

1. Из четырех досок собирают квадрат. Изделие исполнит роль одного венца. Квадратов нужно изготовить несколько штук. Количество зависит от ширины используемых досок, так как сложенные венцы друг на друга образуют общую высоту оголовка.
2. Когда все квадраты будут собраны, их ставят стопкой. Между собой венцы соединять ненужно. Они будут удерживаться на стойках крыши. Из доски отрезают две длинные заготовки. Размер определяют индивидуально, на какую высоту хочется поднять крышу. Один конец досок запиливают под углом, который в будущем образует коньковый прогон двухскатной крыши. Заготовки прижимают струбциной к противоположным бортам короба. Каждый венец со стойкой просверливают насквозь, соединяют болтами.
3. После фиксации всех венцов к стойкам струбцины убирают. Приступают к созданию своими руками крыши.
4. Из брусков или досок к вершинам стоек саморезами крепят элементы, служащие основанием двухскатной крыши. Для прочности их усиливают укосинами. Кровлю выпиливают из многослойной водоустойчивой фанеры, крепят к основанию саморезами.
5. На торец оголовка плашмя крепят 4 доски, образующие декоративный бортик колодца.
6. Имитацию механизма барабана для поднятия ведра делают из отрезков кругляка и кусочка доски.
7. Готовый механизм крепят к стойкам колодца, просверлив в них соосные отверстия, чтобы вошел кругляк декоративного барабана.

Готовый колодец шлифуют наждачной бумагой. Гладкая поверхность безопасна в плане получения заноз, вдобавок красивее отображается текстура дерева. Оголовок своими руками вскрывают лаком. Можно использовать морилку, олифу. На барабан наматывают веревку, цепляют ведро.

На видео пример изготовления колодца:

Из блок-хауса и бруса

Если очень хочется классический колодец из сруба, а бревен нет или отсутствуют навыки работы с таким материалом, проблему решит блок-хаус. Вагонку легко крепить, так как это доска. Однако округлая лицевая сторона максимально точно имитирует бревно.

Для такого варианта сборки колодца из дерева пошаговая инструкция выглядит следующим образом:

1. Оголовок собирают не из венцов, как в примере с доской. Сначала необходимо сколотить каркас в форме куба. Для этого из отрезков бруса собирают два одинаковые квадраты нижней и верхней рамки. По углам их соединяют стойками.
2. Следующим этапом идет обрамление колодца деревом, то есть, блок-хаусом. Вагонку нарезают нужного размера, фиксируют саморезами к брускам кубовидного каркаса. Заготовки располагают только горизонтально, иначе невозможно добиться имитации сруба.
3. Стойки крыши из длинных брусков крепят болтами к противоположным элементам верхнего и нижнего квадрата каркаса. На вершины стоек фиксируют фанерные треугольники. Они выступят упорами каркаса двухскатной крыши. К треугольникам и стойкам прикручивают болтами рамки скатов, обшивают их влагостойкой фанерой или обычной плоской вагонкой.

Барабан для ведра цепляют на стойки болтами или анкерными шпильками. Элемент делают из отрезка бревна или выпиливают два фанерных пятака и обшивают их планками. Готовый колодец шлифуют, обрабатывают антисептиком, вскрывают лаком, морилкой или олифой.

Изготовление опалубки для кольца

Форму для изготовления ж/б колец можно приобрести в специализированных магазинах. Выбор изделий широк: по диаметру, высоте и конфигурации. А можно и сделать самостоятельно. Для этого подойдут:

• пара металлических бочек разного диаметра, чтобы толщина стенки колодца была оптимальной;
• воздуховоды, трубы большого диаметра;
• стальные или пластиковые листы, свёрнутые в цилиндры и скрепленные дверными или оконными навесами с помощью сварки или заклёпок.

В качестве примера – изготовление формы для отлива колодезных колец из стальных листов толщиной 1,8 мм. Если всё сделать аккуратно, можно получить форму не хуже заводской. Нужно вырезать по два отрезка, чтобы после скатывания получилась пара колец (наружное и внутренне) с необходимым вам диаметром. Как правило, разница в этой величине должна составлять 60-100 мм. Получается форма, сделанная из двух половин.

Опалубка для колец из стальных листов

Для наружного цилиндра на линиях отреза закрепите обычные дверные или оконные навесы: их створки должны размещаться по краям, в шарнир – поверх и вдоль отреза. На один край должно приходиться не меньше двух навесов. Их следует фиксировать заклепками или сваркой. Кольцо-форма должна свободно закрываться и раскрываться. На внутреннем кольце навесы должны открываться внутрь. В остальном он изготавливается по схожей схеме.

Внутренняя форма должна иметь конусовидную крышку, приваренную по верхнему контуру. На верхушке – петля, за которую после отлива ж/б кольца будет подниматься форма. Кроме того, это позволяет быстро кидать бетонный раствор: он будет стекать в промежуток между стенками опалубки. Иногда в заводских конструкциях форму не поднимают, а отбрасывают её части в стороны, открыв замки-крепления.

Делаем гидроизоляцию внутри

Все швы между кольцами заделывают раствором или специальным уже готовым составом. Промазывая их, не забывают о трещинах и ямках, которые под воздействием влаги будут быстро разрушаться и станут причиной разгерметизации шахты. Категорически не рекомендуют использовать растворы, в составе которых есть битум, поскольку они могут значительно испортить вкус воды.

Обработка швов колодца из бетонных колец

Внешняя гидроизоляция колодца

Гидроизоляция колодца снаружи будет препятствовать поступлению в шахту верховодки, Для этого делают, так называемый глиняный замок. Вокруг последних колец вырывают траншею шириной около 0,5 м и глубиной в 1,5-2 м. В нее засыпают и плотно утрамбовывают глину. В результате она должна лечь чуть выше уровня почвы ближе к колодцу, и обеспечить уход осадков по уклону от шахты.

Схема: внешняя гидроизоляция колодца

Колодец из железобетонных колец

Изготовление колодцев из данного материала является наиболее простым. Ведь готовые железобетонные кольца можно приобрести на заводе. Данный стройматериал бывает разного диаметра: от 100 до 120 см. Высота колец колеблется от 40 до 90 см, а толщина при этом составляет 8-12 см. Выбор нужных размеров зависит от конструкции будущего колодца.

Кольца укладываются сверху одно на другое методом опускания вниз. Нижнее кольцо опускается вместе с дном. Швы между железобетонным материалом заполняются цементным раствором.

Подробная технология рытья колодезной шахты выглядит так:

Схема устройства смотрового дренажного колодца.

1. Необходимо вырыть яму глубиной 0,5 м и опустить в нее первое кольцо.
2. В четырех местах по периметру надо сделать подкопы и подложить кирпичи.
3. Затем следует сделать подкопы под всей площадью кольца.
4. Потом надо подкопать кирпичи, при этом постепенно опуская кольцо до нужной глубины, придерживаясь пунктов 2 и 3.
5. Для приобретения устойчивости от обвалов следует использовать распорки. Кольца соединяют между собой арматурой.

Данный метод целесообразен, если будущий колодец будет глубиной 5-6 м.

Если шахта планируется глубже 6 метров, рекомендуется использовать блок-монолит. В этом случае выкапывается шахта до глубины водоносного слоя и опускается туда монолитный блок. Нижнюю часть блока предварительно оснащают режущей кромкой — башмаком.

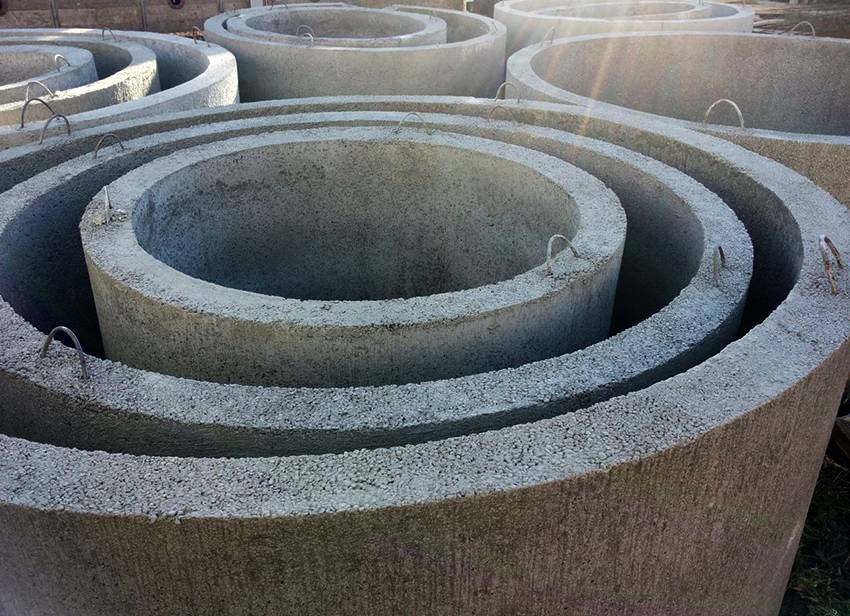

Разновидности бетонных колец для колодцев: размеры, цена

При обустройстве колодезного ствола чаще всего используются именно бетонные кольца. Целесообразность их применения обусловлена высокими техническими характеристиками материала. Бетон имеет хорошую прочность, которая достигается за счет армирования стальными прутьями. Минимальный диаметр этих изделий составляет 1 см.

Долговечность, а также устойчивость к низкой температуре и резистентность к влаге – неоспоримые преимущества бетонных колец для колодцев. Цена на эти изделия вполне соответствует их характеристикам.

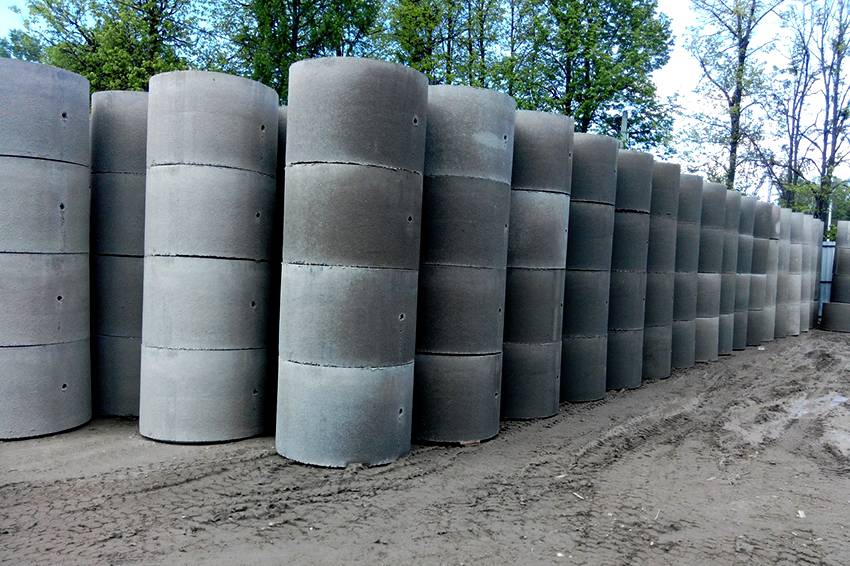

На сегодняшний день существует несколько разновидностей бетонных колец. Они отличаются по конструкции, размеру и т. п. Перед тем как начать монтаж колодца, специалисты рекомендуют ознакомиться с классификацией изделий более подробно. Рассмотрим наиболее популярные из них.

Для оборудования колодезного ствола чаще всего используются бетонные кольца

Стеновые. Используются для монтажа горловины скважины, которая является верхней частью ствола

Важно отметить, что они подходят абсолютно для всех типов колодцев. Наиболее приемлемыми являются стеновые железобетонные кольца для колодцев

Купить такие изделия можно на заводе.

Доборные. Эти изделия принято эксплуатировать в тех ситуациях, когда обычные кольца не подходят. Они имеют нестандартный размер, что обуславливает особенности их применения.

Железобетонные. Данная разновидность является наиболее распространенной и используется для канализационных, а также дренажных колодцев. Купить такие конструктивные элементы можно на заводе, занимающемся их производством.

Бетонные кольца бывают доборные, железобетонные и стеновые

Сегодня на строительном рынке можно встретить и другие разновидности железобетонных колец (например, оснащенные днищем). Эти бетонные изделия, независимо от их типа на стадии производства оборудуются специальными пазами. Их функция заключается в том, чтобы предотвратить нежелательное смещение колец после монтажа.

Кольца для колодца: размеры, цена бетонных изделий

Размер этих изделий является ключевой характеристикой при их выборе. Поэтому стоит отнестись со всей серьезностью к расчету необходимого диаметра. Внутренний показатель сечения и высота – две основные цифры, которые указываются производителем в маркировке. А также важным показателем является ширина стенок. Перед тем как купить бетонные кольца для колодца, рекомендуется заранее рассчитать их необходимые габариты.

Статья по теме:

Как уже говорилось выше, для организации колодца на дачном участке лучше всего подходят кольца диаметром 1 м. Полутораметровые изделия используются реже, однако они тоже довольно востребованы на современном рынке. Выбор диаметра зависит от того, на какой глубине располагается подземный пласт, содержащий воду.

Высота этих изделий может быть разной. Наиболее подходящий вариант для загородного участка – 90 см. ЖБИ кольца колодца с такой высотой очень удобны при монтаже, так как количество швов в этом случае сводится к минимуму.

Важно запомнить, что при покупке бетонных колец необходимо удостовериться в том, из какой марки бетона они выполнены. Для этого нужно проверить техническую документацию, соответствующую этим изделиям

Не рекомендуется приобретать кольца в том случае, если марка бетона ниже М200. Наилучший вариант – элементы, которые при производстве были дополнительно обработаны паром.

При выборе бетонных колец нужно обращать внимание на размер внутреннего сечения, ширину стенок и высоту кольца

Перед тем как купить кольца для колодца, следует выполнить расчет длины ствола, а также выбрать нужный размер его конструктивных составляющих. Стоимость этих изделий может быть разной и зависит от их разновидности и конструктивных особенностей.

Цена ЖБИ колец для колодца диаметром 1 м, которые являются наиболее подходящими для колодезного столба, в среднем составляет 1800 руб. Что касается толщины стенок таких элементов, то она равна 8 см. При этом вес кольца может достигать 640 кг. Минимальный диаметр бетонного элемента такого типа составляет 0,7 м, что, безусловно, влияет на стоимость. Цены на изделия с таким сечением зависят от их высоты и варьируют в пределах от 400 до 1600 руб.

В случае необходимости можно купить Ж/Б кольца для колодца, которые имеют диаметр 2 м. Они являются наиболее дорогостоящими и, кроме того, имеют самую большую массу (около 2300 кг). Цена на такие конструктивные элементы с высотой 0,9 м в среднем составляет 5000 руб.

Особенности монтажа фабричных изделий

В случае если мы приобрели готовый скважинный колодец – металлической либо пластиковый – то наша задача многократно облегчается.

И все же крайне важно верно установить купленное устройство, дабы оно снабжало надежную защиту всей аппаратуре, обслуживающей скважину:

• Как и при с цементной конструкцией, готовим котлован. Его габариты должны быть минимум на 300 мм больше, чем корпус кессона.
• На дне котлована обустраиваем гравийно-песчаную подушку. В случае если изделие пластиковое, то поверх подушки заливаем стяжку из бетона толщиной не меньше 50 мм.
• В днище конструкции проделываем отверстие для установки обсадной трубы.

• Устанавливаем корпус в котлован так, дабы его горловина была на 10 см выше уровня грунта. Так мы обезопасим колодец от попадания вовнутрь поверхностных стоков.
• как следует герметизируем соединение обсадной трубы и колодца. Для этого возможно применять особые гильзы, каковые привариваются к дну колодца.
• Сглаживаем кессон в котловане посредством брусьев. По периметру обсыпаем его глиной, которую после этого трамбуем, снабжая действенную гидроизоляцию.

Совет! В некоторых случаях нужна обсыпка керамзитом для понижения потерь тепла.

• В технологические отверстия стенок заводим трубы и кабели в кожухах. Делаем герметизацию всех соединений.
• Совсем засыпаем котлован землей.
• Монтируем крышку колодца.

https://youtube.com/watch?v=AaZZtghiF5M

По периметру возможно залить узкий цементный пояс. Он также защитит стены от попадания жидкости, что значительно продлит срок работы всей конструкции.

Материал для шахтных колодцев

Шахта колодца может быть сделана из многих материалов. Ранее это были камень или дерево, позже появился кирпич, а в последнее время самым популярным является колодец из бетонных колец. Недостаток камней в том, что с ними неудобно работать, в дополнение к этому их стоимость оставляет желать лучшего, как и в случае с натуральным деревом.

Бетонные кольца для строительства колодца

Кирпичная кладка достаточно трудоемкий процесс, а сам материал должен быть качественным, обладать хорошей водонепроницаемостью. В случае с кирпичной кладкой очень тяжело добиться хорошей гидроизоляции, которая не пропустит верховодку внутрь шахты. Бетонные кольца позволяют просто и гораздо быстрее построить колодец, который будет отвечать всем требованиям по техническим и санитарно-гигиеническим нормам.
