Что такое оконный переплет и как он устроен

Заполнение монтажной пеной всех зазоров

К этому этапу работы следует отнестись с особой ответственностью. Тщательно «запеньте» каждый образовавшийся зазор, при этом постарайтесь не пропустить ни одно отверстие. При наличии больших щелей (в 2 см) процедуру рекомендуется выполнить как минимум несколько раз, с временным интервалом по 2 часа.


Устройство профиля ПВХ окна.

Затвердевшей монтажной пене необходима защита от попадания прямых ультрафиолетовых лучей. Решение этой задачи относится к отделочным работам, в связи с чем на данном этапе этим заниматься не обязательно. В том случае, если отделочные работы не входят в ваши ближайшие планы, не поленитесь обеспечить защиту для пены сразу, поскольку иначе материал может прийти в непригодное состояние.

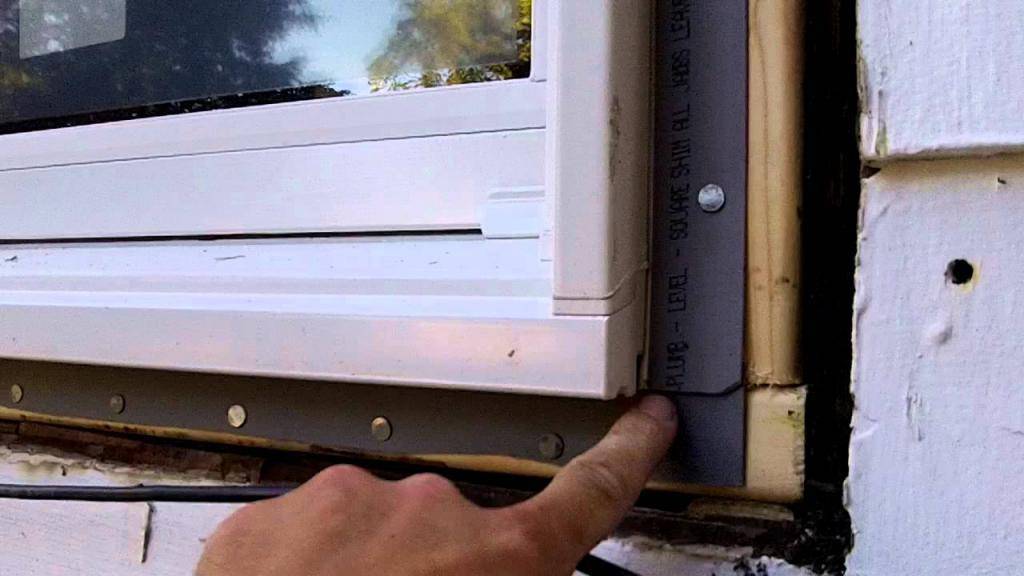

Для закрытия монтажной пены применяется крепкий цементно-песочный раствор. Многие специалисты для этих целей используют также клеевой состав, предназначенный для укладки кафеля. Наиболее простым вариантом является применение специально предназначенной ПСУЛ (паропроницаемой саморасширяющейся уплотнительной) ленты. Единственный минус этого материала состоит в том, что его стоимость достаточно высока, в связи с чем этот способ применяется далеко не всегда.

Конструкции

Конструкции оконных переплетов делятся на несколько типов.

Конструкция оконных переплетов подразделяется на следующие виды:

  • глухие переплеты;
  • створные (открывающиеся) — створок может быть разное количество (от 1 до 3);
  • подъемные;
  • раздвижные;
  • с дополнительной установкой фрамуги или форточки (одной или нескольких).

Деревянные оконные рамы створного характера чаще всего выполняются с использованием трех элементов. Это две открывающиеся створки и закрепленная над ними фрамуга. Фрамуга может быть глухой, открывающейся либо отсутствовать вовсе.

Составными частями створок и фрамуги окна являются обвязки (верхние, нижние и боковые) и горбыльки (импост). Для углового соединения обвязок используют двойной шип, а для соединения горбыльков с обвязками — одиночный шип на клею, применяя для более надежного закрепления нагели.

Процесс изготовления требует от мастера определенных навыков и знаний, а так же аккуратности и точности. Но тому, кто имеет огромное желание сделать все своими руками, под силу любой вид строительных работ.

Статья по теме: Чем покрасить входную металлическую дверь: краски, нитроэмаль и напыление

Прежде чем начать изготовление, приготовьте необходимые инструменты:

  • рейсмус;
  • стамеска;
  • строительный ножик;
  • ножовка;
  • наждачная бумага (для зачистки);
  • шуруповерт либо электродрель с насадками-сверлами;
  • рубанок;
  • угольник;
  • карандаш либо маркер;
  • линейка или рулетка.

Виды и размеры

Оконные конструкции могут делиться в зависимости от разных критериев. Например, выделяют глухие, а также створчатые обвязки. Глухие конструкции не позволяют проветривать помещение, а вот створчатые могут обеспечить доступ свежего воздуха. Последние, если они открываются внутрь или и в ту, и другую стороны, имеют преимущества:

  1. Их удобнее мыть.
  2. Замена стекол тоже намного упрощается, так как работы можно провести внутри помещения.
  3. Открытые створки, если они расположены на первом этаже, не мешают движению мимо проходящих людей.

Створчатые деревянные обвязки могут иметь одну, две или три створки. Трехстворчатые обвязки представляют собой конструкцию, выполненную из одной глухой створки (то есть она не открывается) и двух открывающихся.

Кроме глухих и створчатых оконных обвязок, можно выделить комбинированный вид. Он заключает особенности вертикальных и горизонтальных распашных окон. Первые открываются в обе стороны, а вторые – только внутрь.

По типу конструкции обвязки для рамы делятся на:

  1. Одинарные;
  2. Имеющие двойное стекло;
  3. Сдвоенные;
  4. Парные;
  5. С раздельными сдвоенными переплетами.

Одинарные окна предназначены для помещений, где особо не нужно удерживать тепло. Их предназначение объясняется способом изготовления. Деревянная обвязка оснащается двойным стеклом. Например, такие упрощенные конструкции можно применять на веранде или летней кухне.

Двойные переплеты отличаются от одинарных тем, что имеют два стекла. Это позволяет немного повысить теплоизоляционные свойства дома. Других преимуществ у двойных окон больше нет. Сдвоенный тип окна состоит из парных переплетов. В целом образуется сложная конструкция, для которой предусматривается форточка.

Парные окна немного отличаются от одинарных. Они имеют еще одну створку, которая дополнительно монтируется к одной из верхних створок. Окна с раздельными сдвоенными обвязками совмещают в себе внешние и внутренние створки, которые монтируются посредством одной рамы.

Размеры оконных обвязок будут определяться в зависимости от:

  1. Площади комнаты или помещения, которые нужно освещать.
  2. Расположения дома по отношению к сторонам света. На южной стороне, как правило, будет больше солнца.
  3. Архитектуры здания или типа дома.
  4. Высоты потолка.

Чтобы определить необходимую площадь для освещения, нужно разделить площадь оконного проема на площадь пола.

Площадь окон должна быть не меньше одной пятой от площади пола. Например, комната 20 м2, окна должны быть размером около 3 м2.

Стандартные размеры оконного переплета для жилого дома: высота чуть более двух метров, ширина чуть больше полутора метров (учитывается количество створок), а высота над полом – не больше одного метра. Если планируются форточки, то их делают на высоте от пола примерно 1,8 метра. Форточка монтируется в правую часть переплета.

Разновидности оконных переплетов

По типу открытия окна различают:

  1. Створчатые – части окна открываются, что позволяет легко проветрить помещение, а также без проблем вымыть окно. Створки могут открываться внутрь помещения, в сторону улицы. Плюсом такой конструкции является то, что в большинстве случаев она оборудованы форточкой. Также створчатые части разделяют зависимо от способа открытия:

    • Поворотные (распашные) – движутся относительно вертикальной оси.
    • Подвесные – открываются в направлении снизу вверх.
    • Откидные – движутся относительно нижней горизонтальной части обвязки.
    • Поворотные – движения проходит вокруг средней горизонтальной или вертикальной оси окна.
    • Поворотно-откидные – поворачиваются относительно вертикальной оси и нижней горизонтальной части.
  2. Глухие – они не открываются. Предназначаются для подсобных или других помещений, где не нужно проводить проветривание.
  3. Подъемные – движение створки происходит в одной плоскости. Такая конструкция очень удобна, потому что при открывании створки не нужно дополнительного пространства как внутри, так и снаружи здания. Они отлично подойдут для классического стиля интерьера.
  4. Комбинированные – включают створки с разным видом открытия: створки движутся в разные стороны или сочетаются глухие части с подвижными.

В зависимости от конструкции оконного переплета выделяют:

  1. Одинарные – самый простая обвязка с одним стеклом. Не обладает большими теплоизоляционными свойствами, поэтому чаще всего используются для веранд, других помещений с низкими требованиями к теплоизоляции.
  2. Двойные – конструкция состоит из двух стекол. Теплоизоляционные свойства двойной обвязки повышены.
  3. Сдвоенные – состоит из парных переплетов.
  4. Парные – имеется дополнительная створка, которая крепится к одной из подвижных частей конструкции.
  5. Раздельные сдвоенные обвязки – в одной раме размещены две независимых одна от другой створки, которые могут двигаться как в одном направлении, так и в разных.

В зависимости  от материалов, которые использовались для изготовления блока, разделяют переплеты из:

  1. Дерева (сосна, дуб, лиственница, кедр). Это надежный, прочный материал, который обладает высокими изоляционными свойствами. Для увеличения срока эксплуатации древесину нужно обязательно покрыть антисептическим раствором.
  2. Алюминия. Профили с алюминия могут быть различных размеров, конфигураций. Для увеличения стойкости алюминия к негативным воздействиям окружающей среды его подвергают электрохимической обработке.
  3. Стали. Этот материал часто используется для окон, которые размещаются в промышленных предприятиях.
  4. Поливинилхлорида (ПВХ). Это многокамерные профили. Количество камер определяется тепло- и звукоизоляционными свойствами, которыми должно обладать окно. Для укрепления блока используются вкладыши с оцинкованной стали. Их размещают в полости камеры. Профили ПВХ могут быть округлой формы с радиусом закругления не меньше 350 мм.
  5. Стеклопластика. Изготовляется из стекловолокна, синтетических смол. Рамы из стеклопластика обладают прочностью, износостойкостью, красивым внешним видом.

Устройство

Основные составляющие:

  1. Коробка.
  2. Правый вертикальный брусок обвязки.
  3. Левый вертикальный брусок обвязки.
  4. Створка с форточкой.
  5. Горизонтальный горбылек под форточку.
  6. Форточка.
  7. Фрамуга.
  8. Петля.
  9. Створка без форточки.
  10. Горизонтальный импост.
  11. Вертикальный импост.

Окно состоит из таких частей: подоконник, подвижная и неподвижная часть. Подвижная составляющая включает в свою конструкцию переплет вместе со стеклом. К неподвижной части относится оконная коробка, или рама.

В свою очередь, оконная коробка может быть общая и раздельная. Что касается подоконника, то он служит перекрытием для нижней части оконного проема. С помощью подоконной доски, окно внутри помещения приобретает эстетический вид.

Наличие разделительного устройства в окне зависит от типа его остекления. К примеру, парное окно имеет двойное остекление, соответственно оно будет иметь и два разделителя (внутренний и наружный).

Существует несколько видов парных оконных конструкций. Это окна с двойными и раздельными устройствами, которые могут открываться как наружу, так и внутрь. Разделительный элемент окна должен соответствовать очень многим требованиям. Чтобы предотвратить выход тепла из помещения, притворы конструкций должны плотно соединяться между собой.

Ориентировочная стоимость

Оконные переплеты имеют разную цену. Она зависит от производителя, используемого для производства материала, сервиса и так далее. Например, если ориентироваться на материал, то сосна – наиболее дешевый вид сырья. Получается, примерная цена за одностворчатое окно равна 15 000 рублей. Окна из лиственницы идут уже дороже, порядка 16000 рублей. Цена за окно из дуба превышает 20000 рублей.

Таким образом, оконные конструкции на строительном рынке представлены в большом многообразии, начиная от самых простых и заканчивая комбинированными

При выборе стоит обращать внимание на остекление. Оно должно быть особенно качественным, чтобы окно в процессе эксплуатации не запотевало, не промерзало, а рама – не гнила

Это касается деревянных переплетов. Если речь идет, к примеру, о металлических, то их покрывают специальным раствором от ржавчины.

Что нужно знать о современных конструкциях

Пластиковые окна стали завоевывать основной рынок несколько десятков лет назад. Люди понимали, что эти конструкции имеют свои особенности и удобны в процессе эксплуатации. Помимо этого, у них большой срок годности, что для многих имеет большое значение.

Но такие конструкции не дышат и не могут создать нужного микроклимата в помещении. А вот установить их не так сложно, как кажется. Для начала стоит произвести точные замеры, после чего заказать производителю оконный блок.

Когда элемент будет готов, можно приступать к монтажным работам. Изначально крепится рама, после чего вставляются стеклопакеты. А дальше приступают к фурнитуре. Нужно приобрести достаточное количество монтажной пены и надежные крепежные устройства. Пластиковые блоки оконные имеют хорошую шумоизоляцию и не выпускают тепло. Именно поэтому их популярность стала настолько большой.

Приобретая составляющие, не стоит это делать у незнакомых производителей, которые имеют сомнительную репутацию. Понятно, что современный рынок переполнен предложениями, и это неограниченные возможности для хозяина дома и архитекторов. Каждый имеет шанс приобретать готовые конструкции или оформлять индивидуальный заказ. Из этого стоит отметить, что оконные блоки, подобранные и установленные правильно, позволяют создать привлекательный внешний вид всему зданию, а также защитить его от природных воздействий и поступления звуков.

  • Материал для изготовления. Это дерево, алюминиевые оконные блоки и ПВХ.
  • Остекление – стекло или стеклопакеты.
  • Наличие створок – одно, два и т.д.
  • Процесс открытия – есть или отсутствует.
  • По форме – прямоугольные, круглые, арочные и криволинейные.
  • Открытие элементов – распашные, откидные, поворотные, поворотно-откидные, сдвижные, глухие.

Понятно, что самая надежная конструкция – это стеклопакеты

Если в доме живут постоянно, стоит обратить внимание на такие варианты. В частных домах, да и в квартирах, лучше иметь распашные конструкции с несколькими створками

Так проще запускать свежий воздух. Если помещение нежилое, то нет нужды сильно тратиться — вполне подойдет стандартное остекление. Не стоит забывать, из чего состоит оконный блок. Это:

Определение количества и габаритов окон

При проектировании зданий и сооружений минимальная площадь остекления выбирается в соответствии со светотехническими нормами определенных ГОСТов и СНиПов. Так, например, для жилых помещений общая площадь окон варьируется в диапазоне от 1/8 до 1/5 от общей площади пола (в зависимости от географической широты, где расположено здание и его ориентирования по сторонам света).

Расчет деревянных окон (выбор типа и схемы переплета) определяется, исходя из расчетной площади остекления и предполагаемого размещения окон на фасаде. При проектировании деревянных окон необходимо отдавать предпочтение стандартам. В ряде случаев, когда деревянные окна со стандартными размерами применить невозможно, прибегают к индивидуальному проектированию.

Зная общую площадь остекления и предполагаемое количество окон, определяют линейные размеры одного оконного проема, то есть высоту и ширину. При проектировании необходимо принимать максимально возможную высоту оконного проема, поскольку высокие окна улучшают освещенность. При выборе высоты окна следует учитывать теплотехнические характеристики помещения. Для жилых помещений с водяной системой отопления нижняя часть окна (подоконник) должна находиться над уровнем пола на расстоянии 0,7-0,9 метров. Минимально допустимое расстояние от потолка до верхней части оконного блока – 0,15-0,25 метра (для размещения оконных карнизов).

Определив максимальную высоту оконного проема и зная расчетную площадь одного деревянного окна, определяют ширину оконного блока. При этом необходимо стремиться к унификации, то есть, чтобы все оконные блоки в помещении (а лучше во всем здании) были одинаковыми по ширине.

Общая схема устройства окна

Металлопластиковое окно устроено достаточно сложно, особенно если сравнивать его с традиционными деревянными окнами. С другой стороны, если разобраться, по какому принципу конструируются такие изделия и понять основные закономерности, то большая часть вопросов исчезнет сама собой.

Схема размещения основных элементов

Ключевой особенностью окон на основе ПВХ-профиля является модульная структура. Это значит, что изделия как бы собирается из отдельных блоков. Количество и взаимное расположение этих блоков остается неизменным, но сами блоки могут быть почти любыми – естественно, в рамках существующих технологических ограничений.

К базовым элементам, которые и составляют структуру окна, относятся:

  1. Каркас из профильной системы с внутренним металлическим армированием. Основой каркаса является оконная рама, в которую может устанавливаться либо сразу остекление («глухой» вариант), либо створка/створки (открывающийся вариант).
  2. Заполнение проёма. В большинстве случаев заполнение представлено остеклением (чаще всего стеклопакетом, реже – моностеклом или несколькими отдельными стеклами). Иногда для заполнения рамы либо створки применяют непрозрачные материалы, лидером среди которых является сэндвич-панель. Основным преимуществом непрозрачного заполнения считается хорошая теплоизоляция, которая обеспечивается низкой теплопроводностью сэндвича.

Так выглядит стандартное изделие

  1. Фурнитура – комплекс механизмов, который обеспечивает открывание и закрывание конструкции в разных режимах. В состав фурнитуры входят петли, ручка, приводные элементы, запорная арматура (ответные планки на раме + цилиндры на створке), а также детали системы проветривания (микровентиляция, пошаговая вентиляция).
  2. Детали, необходимые для установки – это в первую очередь подоконник, водоотливная планка, нащельники, иногда – откосы и специальные профили (доборы, соединители, базовые и т.д.). Здесь ассортимент во многом зависит от конструкции узла примыкания, так что комплектация у разных окон может очень сильно отличаться.
  3. Наконец, в отдельную группу я бы выделил аксессуары для пластиковых окон. Это вентиляционные клапаны, москитные сетки, роллетные шторы, жалюзи и т.д. – в общем, все, что не входит в саму конструкцию окна и может быть демонтировано без потери основного функционала.

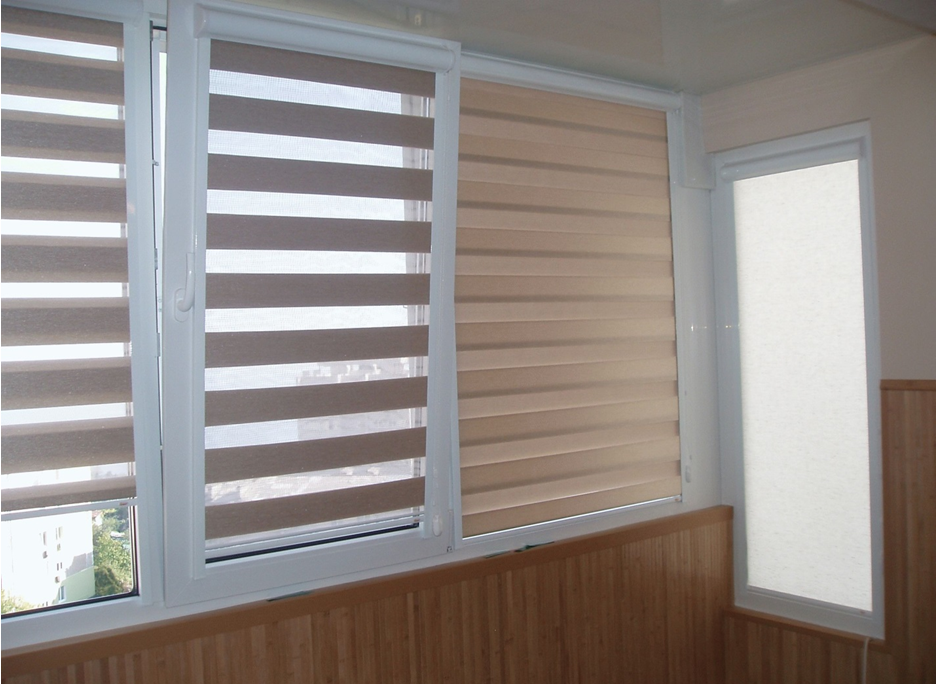

Жалюзи и шторы позволяют регулировать освещенность

Здесь я просто перечислил набор основных деталей окна, а ниже подробно рассмотрю каждый из элементов.

Что это такое

Оконный переплет – конструкция с вертикальными и горизонтальными элементами оконного блока, которые соединены в одно целое.

Функции оконного переплета:

  1. С его помощью в помещение проникает свет.
  2. Декоративный элемент на фасаде здания.
  3. Позволяет открывать определенную часть окна для проветривания.
  4. Придает стеклу дополнительную прочность.
  5. Определяет климатические условия внутри помещений.
  6. Исполняет роль теплоизоляции.
  7. Изолирует здание от уличного шума.

Составные части конструкции:

  1. Коробка – часть, которая соединяет все элементы.
  2. Бруски обвязки – служат для разделения стекла на несколько элементов.
  3. Створки – часть, которая может двигаться.
  4. Горбылек – уменьшает размеры стекол, дает возможность использовать более тонкое стекло.
  5. Форточка – небольшая часть, которая дает возможность проводить проветривание помещений.
  6. Фрамуга – чаще всего верхняя глухая часть окна.
  7. Импост – неподвижный элемент, который делит окно на створки, обеспечивает жесткость переплета. Когда открыть створку остается вертикальная планка, которая и называется импостом.
  8. Средник – перемычка между фрамугой и створкой.
  9. Фурнитура – это различные механизмы и устройства при помощи которых можно открыть окно, обеспечить режим микропроветривания.
  10. Штапик – закрепляет стекло в створке.
  11. Уплотняющие прокладки – для лучшего прилегания створки, улучшения звуко- и теплоизоляции.
  12. Декоративные накладки – могут имитировать переплет.

Стоимость декоративной раскладки на окна

Чтобы узнать цену окон со шпросами и фальш-переплетом, обращайтесь к нашим специалистам любым удобным методом связи – через сайт, телефон, посетив наш офис. Ознакомиться с ценами на пластиковые окна Рехау без декоративной раскладки можно здесь.

Улучшить окно можно дополнительными опциями

Тонированный стеклопакет

Сотрудники «Софос Окна» подберут оптимальный вариант для вашего случая, сочетающийся со стилем интерьера и экстерьера. Мы проведем бесплатно замеры проема, ответим на возникшие вопросы и установим оконную конструкцию, отвечающую всем запросам заказчика и требованиям стандартов качества.

Фурнитура

Фурнитура пластиковых окон – это комплекс элементов, объединенных в сложные механизмы, назначение которых – плотная фиксация створки по отношению к раме, а также обеспечение открытия/закрытия в определенном режиме. Так как окно непосредственно контактирует с внешней средой, качество материалов во многом определяют ее надлежащее функционирование.

Фурнитура ПВХ окон, как и сами окна, проектировалась по принципу конструктора и включает в себя следующие детали:

Схема фурнитуры пластикового окна

  • Верхние и нижние петли. Устанавливаются на створках и связанных участках рамы;
  • Блокирующие элементы и ответные планки;
  • Механизм взаимодействия ручки с петлевой группой и блокирующими элементами (профильная обвязка, расположенная по периметру створки).

По способу открытия различают следующие разновидности фурнитуры:

Разновидности фурнитуры

  • Ограничитель открывания. Фиксирует створки в требуемом положении, для плавности хода может комплектоваться замедлителем.
  • Декоративные накладные элементы. Предназначены для перекрытия видимых деталей фурнитуры. Большое количество накладок при малом ассортименте функциональных деталей, как правило, свидетельствует о низком качестве фурнитуры.

    Накладки на петли пластиковых окон.

  • Защелка. Фиксирует створку в определенном положении, препятствуя произвольному открыванию в следствие неконтролируемых внешних воздействий.
  • Микролифт. Роликовый механизм для поддержания габаритных створок с целью исключения их существенного провисания. Кроме того, таким образом уменьшается нагрузка на петли, что заметно продлевает их срок службы.
  • Ножницы ограничения откидного положения. Элемент, используемый в поворотно-откидном механизме. Предназначен для фиксации вертикального зазора створки согласно повороту рукоятки. Следует помнить, что ее положение нельзя менять, когда окно открыто, иначе возможно повреждение механизма.
  • Защита от детей (замок). Врезается в ручку или раму и не позволяет полностью открыть окно.
  • Блокиратор открывания. Аналогично предыдущему элементу ограничивает просвет открывания между рамой и створкой. Существуют специальные механизмы, исключающие одновременное открывание в откидном и распашном режимах.
  • Запорная фурнитура. Комплекс элементов, препятствующих несанкционированному открытию окна. К ним относятся разного рода защелки, крючки, шпингалеты, а также много-запорные замки.
  • Полимерные уплотнительные вставки. Резиновые уплотнители, обеспечивающие герметичное примыкание элементов оконного блока друг к другу (створок и рамы, стеклопакета и штапика, прочее).
  • Петли. Существуют разъемные и неразъемные накладные модификации, поворотные и поворотно-откидные, с защитой от взлома, монтируемые на специальных резьбовых шпильках и потайные. Последние считаются наиболее долговечными, однако открывание возможно не более чем на 100°.
  • Цапфы и планки. С их помощью реализуется зацеп элементов окна при распашном или откидном открытии, а также обеспечивается фиксация и плотный прижим створки по отношению к раме.

Отдельной категорией фурнитуры являются разного рода вентиляционные элементы – проветриватели, приточные клапаны и прочее. Они необходимы для обеспечения достаточной циркуляции воздуха в помещение с пластиковым остеклением.

Это обусловлено в первую очередь высокой степенью герметизации последнего. Несмотря на богатый ассортимент и функционал вентиляционной фурнитуры, она не будет работать должным образом в отсутствие каналов доступа воздуха в помещение из вне.

Ведущие производители фурнитуры

Maco. Австрийский производитель, больше специализируется на изготовлении поворотных или поворотно-откидных модификаций. В ассортименте компании имеются изделия с пятью степенями защиты от взлома.

Roto. Производитель качественной продукции из Германии. Предоставляет на свои изделия десятилетнюю гарантию. Главные отличительные особенности: плотное примыкание створки к раме; плоский язычок запорного механизма.

Winkhaus. Долгожитель на рынке фурнитуры для металлопластиковых конструкций (фирма существует более 50 лет). Простая и удобная в монтаже продукция.

Декоративные шпросы.

На сегодняшний день такое решение наиболее популярно, иногда декоративные элементы называют фальшпереплетами. Еще одно их название – ложные. Декоративные шпросы изготовляют из различных материалов, делают их узкими или широкими в зависимости от рисунка, который они должны составить. Однако нужно учитывать, что широкие изгибаются только в радиусе до 8 см. Выделяют несколько их разновидностей: накладные, накладные, межстекольные и венецианские.

Межстекольные шпросы представляют собой алюминиевые или пластиковые планки, которые вкладываются внутрь стеклопакета, составляя конкретный рисунок. Учитывая, что они закладываются в стеклопакет, рисунок составляется еще при производстве окна, изменить их потом невозможно.

Фальшпереплеты или венецианские шпросы, в отличие от межстекольных, наклеиваются снаружи на стеклопакет, следуя нужному рисунку. Накладывают их обычно с обеих сторон. Изготовляются такие шпросы из пластика, реже можно встретить алюминий и дерево.

Крепят фальшпереплеты на двусторонний скотч или герметик, так что в случае чего их можно демонтировать.

Накладные шпросы — это отдельная рама, которая крепится к окну снаружи. Накладные элементы используются только в том случае, если окна деревянные. Их главное преимущество состоит в том, что они не прилегают плотно к окну, поэтому стекло подвергается меньшему загрязнению от прошедшего дождя или снега. Вследствие этого светопропускающую конструкцию можно реже мыть.
