Газовые котлы для отопления дома: расчет необходимой мощности

Что будет, если неправильно рассчитать требуемую мощность

Если мощность твердотопливного котла отопления выбрана меньше расчетной, то котёл будет работать на пределе возможностей. И само собой, это неизбежно приведет к преждевременному его износу. В таком случае также стоит ожидать крайне медленный прогрев системы отопления, а также температуру в жилых помещениях ниже комфортной.

Мощность котла выше расчетной приводит к быстрому образованию сажи дымохода. Это чревато образованием конденсата в дымоходе, и как следствие еще более интенсивным оседанием сажи. В таких случаях приходится решать проблему с помощью различных распределителей и теплоаккумуляторов, что не является дешевым мероприятием. Следовательно, правильный выбор мощности поможет правильно определить стоимость котельной на начальных этапах. Если купить твердотопливный пиролизный котел в компании Котел52, то все основные вопросы отопления Вашего дома будут решены заблаговременно.

Формула для расчета мощности котла

Во время выполнения для отопительного котла расчетов мощности конечный показатель все равно придется округлить, поскольку у приобретаемой котельной установки обязательно должен присутствовать запас мощности. По этой причине при расчетах мощности необходимо использовать следующую формулу:

W = S*Wуд, где

• S – суммарная площадь здания, которая нуждается в прогреве, определяемая включением всех помещений вне зависимости от их назначения, в кв.м.
• W – мощность котельной установки, кВт.
• Wуд. – среднестатистический показатель удельной мощности, использование подобного параметра позволяет добиться большей точности расчетов за счет корректировки показателей на основе особенностей конкретной климатической зоны, кВт/кв.м.

Этот параметр выведен на основании многолетнего опыта работы различных систем для разных территорий. Показатель, получаемый в результате перемножения площади с указанным параметром, будет соответствовать усреднённому значению мощности. При этом он подлежит обязательному округлению с учетом выше указанных особенностей.

Пример расчета мощности котла

Объектом же, для которого будут выполняться расчеты, будет выступать частный дом площадью 140 квадратных метров. В качестве региона выберем Краснодарский край. Сразу уточним, что речь идет о газовом котле, который помимо решения задачи по обогреву будет снабжать водой сантехнические приборы. Также упомянем, что расчеты проводятся для дома, где установлена система с естественной циркуляцией, в которой отсутствует высокое давление.

Для рассматриваемой ситуации удельная мощность составит 0,85 кВт/м2.

Если следовать всем правилам расчетов, то получим, что для выбранного дома промежуточный коэффициент расчета составит 14 (140 кв.м/10 кв.м.). Его определили, помня об условии, согласно которому на каждые 10 квадратных метров отапливаемых помещений должно приходиться 1 кВт тепла, вырабатываемого отопительным котлом.

Если продолжить расчеты, то получим

14 * 0.85 = 11.9 кВт.

Расчетный показатель соответствует количеству тепловой энергии, что соотносится с потребностями дома, обладающего обычными теплотехническими характеристиками. Помня о том, что в функции котельной установки будет входить обеспечение горячего водоснабжения для душа и раковины, необходимо увеличить расчетный показатель дополнительно на 20%.

11.9 + 11.9 * 0.2 = 14.28 кВт.

Не забываем о том, что в системе не используется циркуляционный насос, из-за чего давление в ней может колебаться. По этой причине высчитанный на прошлом этапе показатель необходимо увеличить еще на 15%, чтобы иметь запас тепла и энергии.

14.28 + 11.9 * 0.15 = 16.07 кВт.

Необходимо учесть утечки тепла, которые возникнут во время работы системы. По этой причине результат необходимо округлить в большую сторону. В результате мы получим, что выбираемый отопительный котел должен иметь мощность не менее, чем 17 кВт.

Выполнять расчеты мощности для котла следует еще тогда, когда разрабатывается проект конкретного здания. Дело в том, что добиться эффективной работы отопительной системы можно при наличии необходимых условий, которые связаны с выделением топочного помещения, а также устройством в помещениях дымохода и вентиляции.

Мощность является важным параметром для отопительного котла, от которого зависит эффективность обогрева как каждого конкретного помещения, так и всего здания в целом. Причем расчет этой характеристики является достаточно сложным мероприятием, где необходимо учитывать различные факторы.

Учитывая, что рядовой владелец незнаком с большей частью параметров, которые могут повлиять на эффективность работы отопительного котла, лучше всего поручить эту работу квалифицированным специалистам. Ведь когда речь заходит о создании наиболее комфортных условий проживания и оптимизации затрат на отопление, проявлять инициативу неуместно.

Отличия двухконтурных и одноконтурных котлов

Главным отличием двухконтурного котла от одноконтурного считается возможность нагрева не только теплоносителя отопительной системы, но и горячей воды системы горячего водоснабжения (ГВС). Одноконтурный газовый котел отопления состоит из камеры сгорания с горелкой, теплообменника, управляющей автоматики. Когда Вы включаете аппарат, открывается клапан подачи топлива, поджигается горелка, начинается процесс сгорания топлива в топочной камере. Сгорающее газовое топливо передает тепловую энергию теплообменнику, через который проходит жидкость теплоносителя. Теплоноситель забирает тепло от теплообменника, в свою очередь отдавая тепловую энергию радиаторам отопления. Специальная автоматика контролирует работу газового котельного оборудования, регулирует подачу газа, выдерживает заданный температурный режим. При наличии типового одноконтурного котла, вода системы ГВС нагревается накопительным бойлером косвенного нагрева. Бойлер оборудован теплообменником, нагреваемым посредством подачи теплоносителя от отопительного котла. При помощи простой схемы отбора тепла выполняется нагревание нужного количества холодной воды для бытового потребления. Понятно, что использование дополнительного бойлера усложняет систему, дает дополнительную нагрузку на газовый котел, требует регулировки режима работы газового котельного оборудования.

Двухконтурные газовые котлы выпускаются в следующих вариантах:

• С одним теплообменником. Режимом подачи теплоносителя управляет специальный клапан. Если закрыты бытовые краны горячей воды, то теплоноситель подается в отопительную систему. При открытии водопроводного крана ГВС, клапан перекрывает подачу теплоносителя в отопительную систему и направляет теплоноситель в теплообменник для нагревания воды системы ГВС. Разумеется, такое решение не слишком удобно, поскольку вода нагревается слишком долго.
• С двумя теплообменниками. Данный вариант пользуется большим спросом. Два независимых теплообменника одновременно греют воду для системы отопления и ГВС.

На сайте Торгового Дома «СтройОбъектСнаб» представлены лучшие образцы одноконтурных и двухконтурных газовых котлов от известных зарубежных производителей. Наши менеджеры помогут Вам подобрать лучшие варианты, согласно Вашим требованиям.

Принцип работы

Схема работы котла для отопления и ГВС

Котел 2х контурный работает в 2-х режимах: отопление и нагрев воды. Однако выполнять эти функции одновременно устройство не может. Первое включение горелки в режиме отопления характеризуется длительным временем работы, так как температура теплоносителя в контуре должна подняться до заданных значений. Как только жидкость будет горячая, подача топлива прекращается. Если в помещении стоит датчик температур, горелка включается-выключается автоматически.

Движение теплоносителя обеспечивается естественным путем (за счет разницы давлений) или циркуляционным насосом. Продукты сгорания удаляются через дымоход или при помощи вентилятора. Чтобы включить нагрев воды, нужно повернуть вентиль водопроводного крана. Жидкость нагревается за 5 секунд. При этом отопительный контур не работает.

Регулировка системы в этом случае осуществляется трехходовым клапаном. Это приспособление перенаправляет определенный объем нагретой воды внутрь вторичного теплообменника. От нее повышается температура остальной жидкости.

Характеристики

Котлы 2х контурные газовые обладают такими характеристиками:

• мощность: от 10 до 280 кВт;
• площадь обогрева: от 100 кв.м.;
• КПД: от 90%;
• вид теплообменника: алюминиевый, медный, из нержавеющей стали;
• тип дымохода: естественный, коаксиальный.

Что надо учесть перед выбором

При выборе надо определить положительные и отрицательные качества двухконтурных котлов:

• Стоимость. Стоит подсчитать, есть ли необходимость переплачивать за дорогое оборудование, нужны ли некоторые дополнительные элементы. Двухконтурный котёл дороже, но выйдет дешевле, чем связка одноконтурного и водогрейной колонки.
• Удобство использования. Дешёвые системы регулируются и обслуживаются вручную. Если в котле есть электронный блок управления, учитывающий десятки параметров, подходить к отопительному оборудованию надо будет реже. Такая система стоит дороже, и не всегда нужна. Двухконтурные из-за сложной конфигурации, нуждаются в правильном управлении.

Фото 3. Двухконтурный газовый котел Аристон ALTEAS X 24 FF NG с электронным блоком управления и сенсорным дисплеем.

• Необходимость нагрева неограниченного количества проточной воды. С этой задачей двухконтурные котлы справляются блестяще. Но стоит понимать, что в большинстве котлов оба контура одновременно работать не могут. Функционирует либо отопление, либо нагрев проточной воды.
• Правильное регулирование температуры горячей питьевой воды. У двухконтурных котлов есть с этим проблемы — вода из крана может резко изменять температуру. Бойлер косвенного нагрева или электрический с этой задачей справляются лучше, но количество воды в них ограничено.

Двухконтурный котёл — отличный компромисс для отопления и снабжения частного дома. Этот аппарат замечательно справляется с возложенными на него задачами, и подойдёт для любой закрытой системы отопления.

Какие факторы учитывают в расчетах

Наибольшее влияние на искомую величину оказывают следующие факторы:

• обогреваемая площадь помещения;
• климатические особенности территории;
• материал здания, его толщина и качество теплоизоляции;
• система вентиляции.

Перед тем как рассчитать мощность электрического котла отопления, требуется определить тепловую модель дома и ее исходные параметры.

Высота потолков

Действующие СНиП регламентируют параметры промышленных и жилых строений. Высота потолков может варьироваться от 1,8 м до 3 м внутри 1 здания, а для бытовых помещений – принимать значения 2,4, 2,5 и 2,7 м. Для технических этажей и комнат этот показатель может быть меньше – в диапазоне 1,8-2,2 м. В общественных местах потолки не должны быть ниже 3 м в соответствии со СНиП 2.08.01-89.

Расчет мощности котла по объему

Внутри строения высота помещений может быть одинаковой и не превышать 2,7 м. Рассчитать мощность электрокотла в этом случае удобнее исходя из площади дома. При потолках, расположенных на разных уровнях, вычисления по объему здания завершатся быстрее.

В обоих случаях используются следующие коэффициенты тепловых потерь:

1. От 0,6 до 0,9 – для зданий из кирпича с хорошим утеплением крыши и стен. Все окна изготовлены из 2-камерного пластикового профиля.
2. От 1 до 1,9 – для двойной кладки перегородок. Здания строят без утепленной крыши и с деревянными окнами.
3. От 2 до 2,9 – для стен в 1 кирпич (или тоньше).
4. От 3 до 4 – для деревянных или металлических теплоизолированных перегородок.

В расчетах используется формула: P = V*K*T/860, где обозначены:

• V – объем помещений дома;
• K – поправка на расход тепла;
• T – разность показателей внутри и вне здания.

По формуле Т = Тв – Тс определяется разница между внутренней и наружной температурой (самой низкой в году).

Полученное значение мощности соответствует самой холодной погоде, наблюдаемой в данной местности. Упрощенный порядок расчетов не учитывает дополнительную энергию, поступающую в здание от контура ГВС, нагрева солнцем стен и крыши строения. Согласно нормативам СНиП, для поддержания температуры 1 куб. м воздуха в частном или панельном доме расходуется 41 Вт.

Отапливаемые площадь и объем помещений

Перенос тепла внутри здания осуществляется путем конвекции. Горячая вода отдает энергию радиаторам, от которых нагревается воздух в помещении. Согласно законам физики, теплые массы поднимаются, а холодные идут вниз. За счет этого происходит перенос энергии. Высота комнат влияет на скорость и характер движения воздуха. По такому же принципу работают обогреватели «Вулкан».

Для потолков не выше 2,7 м удобнее вести расчет по площади, а при большей высоте помещений быстрее считать по объему.

Учет климата проживания

Затраты энергии прямо связаны с температурой на улице, поэтому необходимо учитывать особенности региона в зимний период.

К стандартной величине удельной потери тепла, 100 Вт/кв.м, добавляется климатический коэффициент:

• 0,8 – юг России;
• 1,2 – средняя полоса;
• 1,5 – Подмосковье;
• 1,8 – Западная Сибирь и Дальний Восток;
• 2,0 – Якутия, Чукотка.

Теплопотери помещения

В отопительный сезон необходимо поддерживать заданную температуру в здании. Большая часть энергии уходит сквозь стены и крышу в атмосферу, также передается через подвал и фундамент в грунт. Полностью устранить потери нельзя, но возможно сократить их.

Степень теплоизоляции дома

Конструкция зданий может потребовать внесения дополнительной поправки в пределах 1,15-1,20. Найденное в ходе вычислений значение прямо зависит от качества теплоизоляции строения.

Как рассчитать мощность котла

Есть всем известная формула для произведения просчета, она выглядит так W=S*Wуд/10, но не стоит забывать о корректировке климатического характера, существует несколько общепринятых Wуд норм:

1. Эталонная выглядит так (1,0-1,1).
2. Регионы с южным климатом (0,7-0,9).
3. Северная местность (1,5-2,0).

S в формуле обозначает жилую площадь всех комнат, а выше приведенный показатель относится к удельным характеристикам.

Расчет мощности по площади дома

Для Московских регионов и самой столицы ответ будет равняться от 1,2 до 1,5. Обычный кирпичный дом в 100 кв. м. без отдельной котельной с потолками от 2,5 до 2,7 и эталонными данными климатического пояса в 1,0 рассчитывается посредством умножения площади на единицу, это дает результат 100, а полученную цифру делю на 10, что выводит 10кВт.

Примерные потери тепла в доме

Такая же постройка в северном регионе потребует аппарата в 15-20 киловатт. Я всегда советую брать 20% запаса при теплотехническом расчете, чтобы быть максимально уверенным в качественном отоплении помещений, не будет лишним выбрать оборудование в этой ситуации на 12 кВт.

Расчет по объему помещения

Действенный и точный алгоритм настройки мощности котла заключается в том, чтобы брать во внимание кубатуру отопительных комнат. Зачастую этот прием я замечал полезным в квартирах, способ основан на требованиях от СНиП

Если придерживаться правил от 23.02.2003 года, то для различных построек цифры несколько отличаются:

1. Кирпичный дом (0,034 кВт на кубический метр).
2. Панельная постройка (0,041 кВт на кубический метр).

Объясню расчет мощности котла на примере объекта с площадью 150 кв. м. высота потолка составляет 2,7 метра, хочу отметить, что внутри и снаружи дом не утеплялся. Теплопроизводительность по минимальным требованиям к общему объему вычисляется с помощью формулы: 2,7 умножается на 150 и 0,041, так как постройка панельного типа.

В результате можно достаточно легко получить значение характеристик котла в 16,6 кВт, этого будет вполне достаточно, чтобы качественно обогреть жилье.

Этот принцип в вопросе как подбирать котел будет полезен, если стены не утеплены, радиаторы имеют самое выгодное подключение, а количество окон не превышает 4 единиц и сконструированы по стандартному размеру

Не менее важно, чтобы соседние помещения были отапливаемыми, иначе учет всех размеров не принесет пользы, а достичь оптимальной работы системы отопления не выйдет

Расчет мощности котла с учетом дополнительных параметров

Простая формула расчета мощности

Для произведения подобных вычислений я всегда советую использовать специально разработанные калькуляторы.

Но если доверия к ним нет или все манипуляции человек привык выполнять на бумаге, то существует формула, которая выглядит так:

Все значения К – это именно те дополнительные факторы, влияющие на теплопотерю, а именно климат в регионе, вид монтажа радиатора и так далее, подобные моменты нужно учитывать.

Способ подключения навесных агрегатов под оконными проемами способен влиять на КПД системы отопления, игнорировать такие моменты нельзя

Особенно важно это при учете всех дополнительных параметров рассчитывая мощность котла. Я советую производить манипуляции с каждым помещение в отдельности, именно так будет правильнее и точнее всего

Не менее интересно то, что после такого подхода к процессу можно запросто вычислить характеристики радиаторов, функционирующих от сети, если возникнет желание поставить альтернативный тип оборудования.

Гидравлическая группа

Гидравлическая группа расположена в самом низу устройства. Сюда входит подающая часть и обратная (с насосом).

Обратите внимание из каких материалов выполнена эта группа. Раньше была распространена латунь

Сейчас ее все чаще заменяют композитным исполнением – термостойкий пластик черного цвета. Ничего страшного в этом нет, технологии не стоят на месте и развиваются с каждым днем.

Ошибка №22
Однако латунь по-прежнему считается более качественным и надежным материалом.

При этом, многие забывают, что если у вас вода в системе химически агрессивна + присутствуют блуждающие токи, то котел с латунной гидравлической группой будет не лучшим решением.

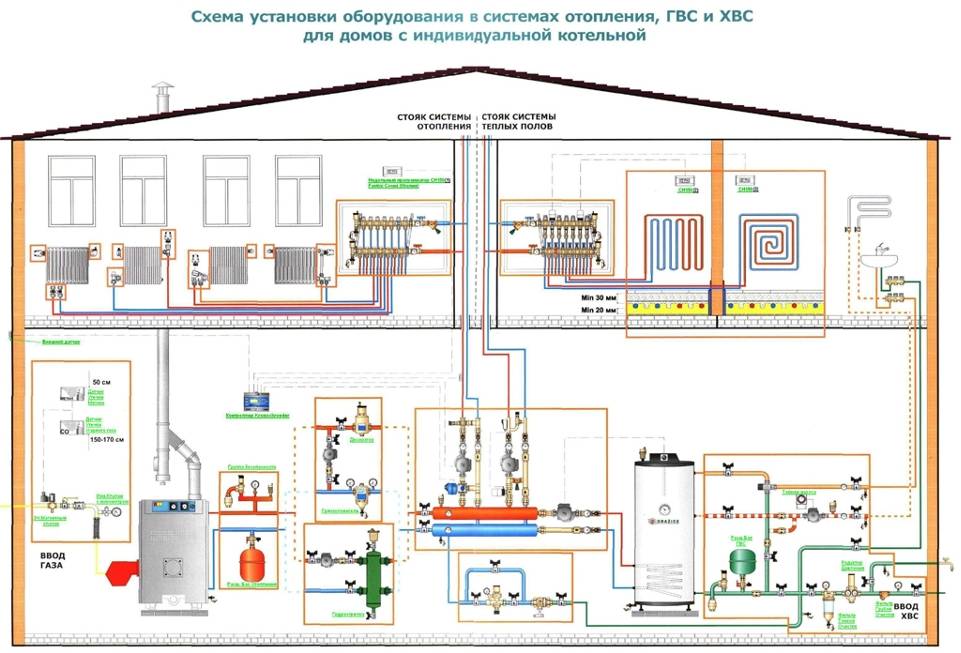

Схема обвязки

Размеры, которые нужно соблюсти при монтаже

Прежде чем выполнять обвязку настенного котла отопления своими руками владелец котла должен выбрать, в каком месте установить отопитель.

Строительные нормы МДС 41-2.2000 четко регламентируют размеры и место размещения:

• для квартиры до 60 кВт — на кухне либо комнате имеющему наружную стену;
• во внешней пристройке к дому;
• в отдельно стоящем здании котельной.

Существуют требования к размерам, общий объем которого должен обеспечить соотношение: 15 м3 + 0.2 м3 на 1 кВт ГДНК.

Завод-изготовитель рекомендует при монтаже ГДНК, соблюдать следующие интервалы.

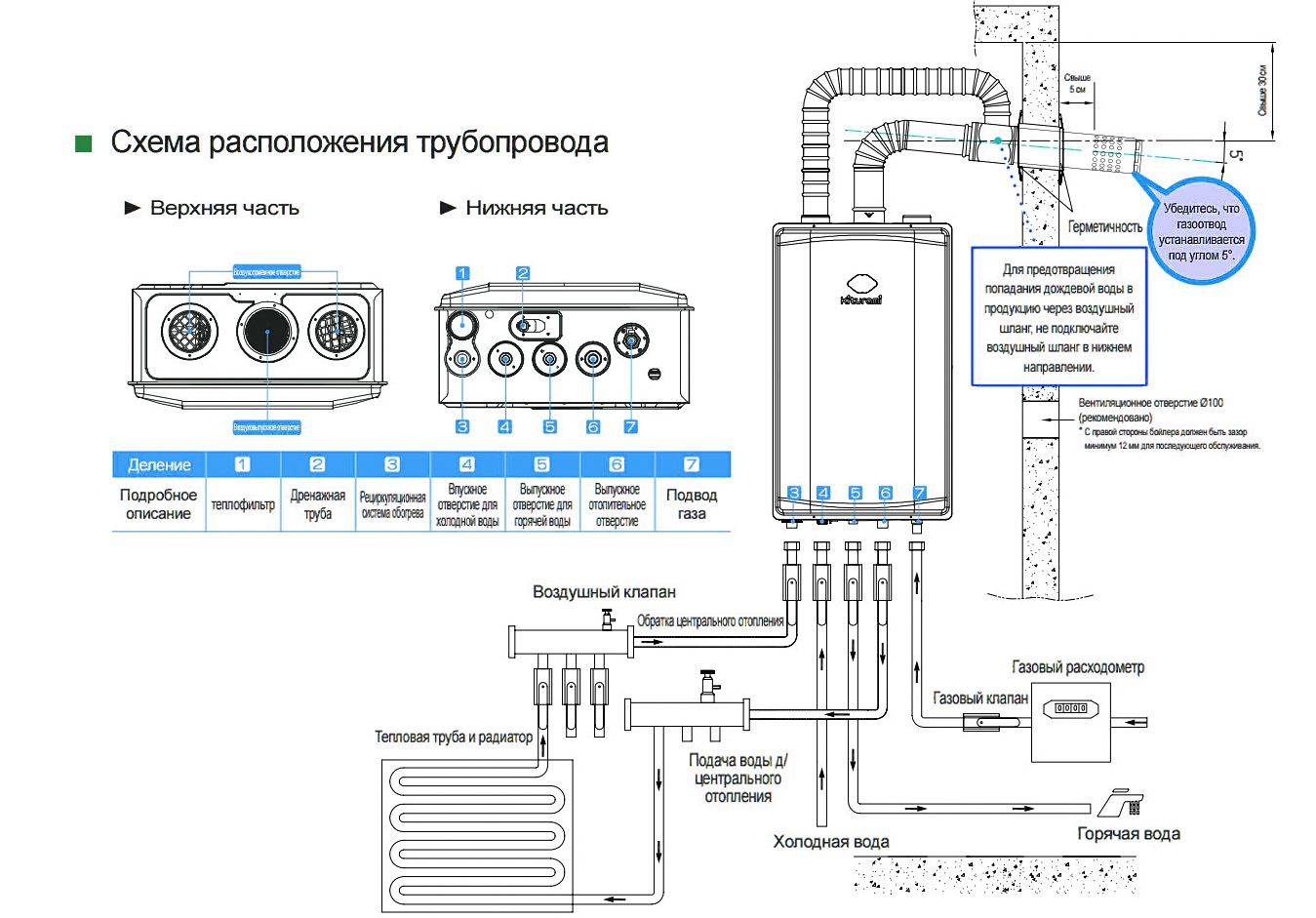

Наглядная схема обвязки

Схема подключения:

1. Котел.
2. Кран подающего теплоносителя.
3. Кран системы ГВС.
4. Дымоход с коаксиальными трубами и фитинги трубы.
5. Приборы и датчики безопасности.
6. Устройство для сбора грязи.
7. Расширительный бак мембранного типа.
8. Запорно-регулирующая арматура.
9. Чугунные отопительные радиаторы.
10. Подающий и обратный трубопроводы системы отопления.
11. Подающий и обратный трубопровод ГВС.
12. Отсекающие краны.
13. Точка врезки к водопроводу, лучше подключаться полипропиленом.

В данной схеме монтажа котла фильтр очистки воды установлен на точке входа питьевой в дом. ГДНК конструкционно не могут обеспечить интенсивную нагрузку ГВС, поэтому вполне достаточно обвязать 2—3 точки горячего водоснабжения.

Правила установки оборудования

Монтаж и подключение котла к системе следует начинать после прохождения этапа проектирования, когда для агрегата подготовлено место в доме. Если установить его с нарушением требований, специалисты газораспределительной компании не подсоединят оборудование к газовой магистрали.

Общие требования на этапе проектирования

Основные нормы установки газового оборудования прописаны в СНиП 42-01-2002. Вспомогательная информация содержится и в уже недействительном, но полезном СНиП 2.04.08-87.

Обычно все правила учитываются инженером-проектировщиком, но и для себя их знать полезно. Помещением для расположения котла может быть кухня, если мощность прибора колеблется в диапазоне до 60 кВт. Отдельная или пристроенная топочная актуальна для агрегатов с показателем мощности до 150 кВт.

Дополнительные нормы по монтажу газового оборудования приведены в СНиП о котельных установках, а также об отоплении, вентиляции, кондиционировании

Требования к помещению следующие:

1. Минимальное значение высоты комнаты — 2 м, объема — 7,5 м3. Если газовых приборов два и более, параметры меняются на 2,5 м и 13,5 м3 соответственно.
2. Не подходят для установки: подвалы, балконы, санузлы, коридоры, комнаты без форточек.
3. Стены помещения должны быть покрыты негорючими материалами или защищены специальными панелями.
4. Освещение: на 10 м3 комнаты приходится минимум 0,3 м2 окна. При взрыве газа окна представляют собой легкосбрасываемую конструкцию, что повышает безопасность эксплуатации оборудования.
5. Обязательно наличие заземления, трубопровода холодной воды.
6. Сечение дымохода соответствует мощности устанавливаемого оборудования.
7. Оставлено пространство вокруг прибора: спереди — от 1,25 м, по бокам (если необходимо обслуживание) — от 0,7 м.
8. Соблюдено расстояние от вертикального дымохода до агрегата — не больше 3 м.

Должна предусматриваться и вентиляция. Естественная рассчитывается в размере 3-х объемов комнаты за час. При организации приточной к этому значению добавляется воздух на горение (параметр указывается в паспорте котла).

Требования касаются не только помещений. Регламентируется и расстояние от навесного прибора до ближайших конструкций. Эти сведения указываются производителем в инструкции к оборудованию.

Если двухконтурный котел устанавливается на деревянную стену, к ней крепится лист кровельной стали (0,8 – 1 мм) или плита минерита. При условии расположения оборудования не в кухне возможен и асбест

Напольные модели котлов устанавливаются на негорючие основания. Если поверхность деревянная, обязательна металлическая подложка.

Рекомендуется размещать прибор как можно ближе к газовой трубе. Использование специальных шлангов допустимо, но они не должны быть большой длины. В продаже встречаются сильфонные шланги до 5 м, они разрешены к установке, но по европейским стандартам длина ограничивается двумя метрами.

Процесс подготовки документации

После общего ознакомления с тем, как технически правильно подключать двухконтурные газовые котлы, можно приступить к подготовке документации. Первый этап — получение ТУ. Необходимо обратиться в районную газовую службу с заявлением, где указан предполагаемый объем потребления голубого топлива в час.

Технические условия выдаются через 1-2 недели. Документ является разрешением на подключение жилья к газовой магистрали.

Второй этап — согласно ТУ разрабатывается проект установки оборудования. Третий — утверждение подготовленной документации инженерами обслуживающей газораспределительной компании.

Проект включает как схему установки самого котла, так и прокладку газопровода от точки подключения до магистрали. Если речь о частном доме, добавляется чертеж проведения коммуникаций по участку

В контролирующую организацию подается техпаспорт котла, инструкция по эксплуатации, сертификаты, заключение экспертизы о соответствии прибора всем нормам. Необходимые бумаги предоставляются производителем двухконтурного котла.

Согласование документации может произойти за неделю или продлиться до 3 месяцев, все зависит от сложности проекта. В случае отказа инспекция обязана предоставить список правок для устранения недостатков. Если все требования соблюдены, проставляются печати и можно приступать к подключению оборудования.

Запас производительности в зависимости от типа котла

Для стандартного одноконтурного котла, вне зависимости от вида используемого топлива, мы всегда рекомендуем закладывать запас мощности 15-25%, в зависимости от температуры в самую холодную декаду и утепленности дома. Однако в некоторых случаях требуется несколько больший запас:

• 20-30% запаса, если котел двухконтурный . Большинство моделей работает по принципу приоритета ГВС, это значит, что в момент активации точки потребления горячей воды котел не греет отопительный контур, для работы на два контура требуется более высокая производительность;
• 20-25% запаса, если в доме организована или планируется приточно-вытяжная вентиляция без рекуперации тепла.

Также часто используется схема с подключением бойлера косвенного нагрева (особенно в связке с твердотопливными котлами). В таком случае излишек мощности может превышать 40-50% (показатель рассчитывается по ситуации). Стоит понимать, что любом из случаев предусмотренный запас не «простаивает», а используется будь то в целях нагрева горячей воды, восполнения более высоких теплопотерь или нагрева буферной емкости.

Высокий белый бак справа от котла – накопительный бойлер косвенного нагрева, постоянно поддерживающий большой объем горячей воды.

Расчет мощности газового котла в зависимости от площади

В большинстве случаев используют ориентировочный подсчет тепловой мощности котлоагрегата по площадям нагрева, например, для частного дома:

• 10 кВт на 100 кв.м;
• 15 кВт на 150 кв.м;
• 20 кВт на 200 кв.м.

Подобные вычисления смогут подойти для не очень большого сооружения с утепленным чердачным перекрытием, низкими потолками, хорошей термоизоляцией, окнами с двойным остеклением, но не более того.

По старым расчетам лучше не делать. Источник фото: porjati.ru

К сожалению, данным условиям соответствуют только немногочисленные строения. С тем, чтобы осуществить наиболее обстоятельный расчет показателя мощности котла, необходимо учитывать полный пакет взаимосвязанных величин, в том числе:

• атмосферные условия в местности;
• размер жилой постройки;
• коэффициент теплопроводности стены;
• фактическую теплоизоляцию здания;
• систему регулировки мощности газового котла;
• объем тепла, требуемый для ГВС.

Расчет одноконтурного котла отопления

Подсчет мощности одноконтурного котлоагрегата настенной или напольной модификации котла с применением соотношения: 10 кВт на 100 м2, необходимо увеличить на 15-20%.

Например, необходимо обогреть здание площадью 80 м2.

Расчет мощности газового котла отопления:

10*80/100*1.2 = 9.60 кВт.

В случае, когда в торговой сети не существует требуемого вида устройств, приобретают модификацию с большим размером кВт. Подобный метод пойдет для источников отопления одноконтурного типа, без нагрузки на горячее водоснабжение, и может быть заложен в основу расчета расхода газа на сезон. Иногда вместо жилой площади расчет выполняют с учетом объема жилого здания квартиры и степени утепления.

Для индивидуальных помещений, построенных по типовому проекту, с высотой потолочного покрытия 3 м, формула расчета довольно простая.

Еще один способ расчета ОК котла

В данном варианте учитывают площадь застройки (П) и коэффициент удельной мощности котлоагрегата (УМК), зависящего от климатического места расположения объекта.

Он варьируется в кВт:

• 0.7 до 0.9 южные территории РФ;
• 1.0 до 1.2 центральные регионы РФ;
• 1.2 до 1.5 Московская область;
• 1.5 до 2.0 северные районы РФ.

Следовательно, формула для расчета выглядит таким образом:
Мо=П*УМК/10

Например, необходимая мощность источника отопления для постройки в 80 м2, расположенного в северном регионе:

Мо = 80*2/10 = 16 кВт

Если собственник будет устанавливать двухконтурный котлоагрегат, для отопления и ГВС, профессионалы советуют добавить к полученному результату еще 20% мощности на подогрев воды.

Как рассчитать мощность двухконтурного котла

Расчет теплопроизводительности двухконтурного котлоагрегата выполняется на основанию такой пропорции:

10 м2 = 1 000 Вт + 20% (теплопотери) + 20% (подогрев ГВС).

В случае, если здание располагает площадью 200 м2, то требуемый размер будет состоять: 20.0 кВт + 40.0% = 28.0 кВт

Это прикидочный расчет, его лучше уточнить по норме водопользования ГВС на одного человека. Такие данные приводятся в СНИПе:

• ванная комната – 8.0-9.0 л/мин;
• душевая установка – 9 л/мин;
• унитаз – 4.0 л/мин;
• смеситель в мойке – 4 л/мин.

В техдокументации к водонагревателю указывается, какая необходима теплопроизводительность котла, чтобы гарантировать качественный подогрев воды.

Для теплообменника на 200 л будет достаточно нагревателя нагрузкой приблизительно 30.0 кВт. После рассчитывают производительность, достаточную для обогрева, в конце итоги суммируют.

Расчет мощности бойлера косвенного нагрева

Для того, чтобы сбалансировать нужную мощность одноконтурного агрегата работающего на газовом топливе с бойлером косвенного нагрева, нужно установить какой объем теплообменника потребуется, чтобы обеспечить горячей водой жильцов дома. Используя данные по нормам горячего водопотребления легко можно установить, что расход в сутки для семьи из 4-х человек составит 500 л.

Производительность водонагревателя косвенного нагрева напрямую зависит от площади внутреннего теплообменника, чем более размеры змеевика, тем больше тепловой энергии он передает воде в час. Детализовать такие сведения можно, изучив характеристики по паспорту на оборудование.

Источник фото: coolandtheguide.com

Существуют оптимальные соотношения этих величин для среднего диапазона мощности бойлеров косвенного нагрева и время получения заданной температуры:

• 100 л, Мо – 24кВт, 14 мин;
• 120 л, Мо – 24кВт,17 мин;
• 200 л, Мо – 24кВт, 28 мин.

При выборе водонагревателя рекомендуется, чтобы он нагревал воду примерно за полчаса. Исходя из этих требований предпочтительнее 3-й вариант БКН.
