Ленточный фундамент – технологии строительства в виде инструкции

Разновидности основы под кирпичный дом

Под дом из кирпича чаще всего строители возводят следующие виды фундаментов:

  • плитный;
  • свайный железобетонный;
  • ленточный.
  1. Ленточный

    Самый часто используемый вариант – обустройство ленточного основания. Если посмотреть на такую конструкцию сверху, то можно увидеть бетонную полосу, которая идет под все опорные элементы (стены – как наружные, так и внутренние межкомнатные). Говоря о преимуществах этого вида, в первую очередь стоит отметить простоту обустройства, а также способность надежно выдерживать значительные нагрузки. Правильно рассчитанный ленточный фундамент – лучшее решение, если вы планируете построить кирпичный дом в два или более этажей.

    Ленточная основа может быть:

    • сборной (собирается из тяжелых бетонных блоков, которые опускаются при помощи спецтехники);
    • монолитной (заливка происходит непосредственно на месте строительства дома, сначала делают опалубку и армирующий каркас, затем это все заливают бетонным раствором).
  2. Свайный

    Такое основание хорошо подходит для строительства на слабых грунтах – болотистые места, пучинистые почвы. В связи с неустойчивостью почвы первостепенная задача здесь – обустроить прочное и стабильное основание, которое «не поплывет». В данном случае столбчатый фундамент для кирпичного дома заглубляют на глубину до упора в прочные породы земли, это позволит исключить усадку. Другой принцип расчета глубины – ниже, чем уровень промерзания почвы. Это позволит исключить выдавливание основания из земли вследствие морозного пучнения грунтов в зимний сезон.

    Сваи под фундамент могут устанавливаться разными способами:

    • винтовым (используются специальные сваи, на конце имеющие острие в виде спирали, свая вкручивается в грунт, как, к примеру, обычный саморез);
    • забивным (готовые сваи забиваются в грунт при помощи специального оборудования);
    • буронабивным (бурится скважина заданной глубины, затем армируется и заливается бетонным раствором).
  3. Плитный

Этот тот вариант, когда на предварительно подготовленную песчано-гравийную подушку заливается монолитная армированная по всей площади плита. В частном жилищном строительстве такая технология заливки применяется нечасто. Во-первых, это метод затратный, в случае со строительством большого или двухэтажного дома может обойтись очень дорого (необходимо очень много бетонного раствора). Так что, его сооружают под небольшие по размерам и массе объекты.

Во-вторых, плитная технология не позволяет соорудить под домом цоколь или подвал, а в частном домостроении без них редко обходится.

Плитное основание можно возводить:

  • на плотных почвах, если есть необходимость в объединении черновых полов объекта с фундаментом (например, при строительстве гаража или бани);
  • на непрочных почвах (большая площадь основания в этом случае позволяет уменьшить давление постройки на грунт, предотвратив проседание).

Подготовка основания под дом по каждой из технологий имеет свои особенности и преимущества, может быть использована в том или ином случае. А какую по размерам (толщина, глубина и ширина фундамента для кирпичного дома) нужно залить основу, помогут просчитать правильные расчеты.

Типы оснований

Конструктивно выделяют несколько видов фундаментов для частного дома. Чаще всего применяются такие конструкции:

  • Ленточный – классический вариант.
  • Свайный – для сложных рельефов и грунтов.
  • Плитный – используются в суровом климате на заболоченных или влажных грунтах.

Ленточный

Этот тип основания используется чаще всего и подходит для домов из дерева, кирпича, пено- или газоблоков или камня. Это достаточно дорогой вариант, но на плотном грунте – это самая надежная основа. Такие фундаменты рекомендуется возводить на ровных площадках, допускается небольшой уклон.

Глубина закладки и толщина ленточного основания зависят от материала, из которого будут выстроены стены, их толщины и количества этажей в здании. Основной плюс этого типа – высокая несущая способность. При его закладке, основание должно находиться ниже точки промерзания грунта в данной местности. Исключение составляют легкие деревянные строения, для которых подойдет мелкозаглубленное основание.

Недостатком ленточного основания является слабая гидроизоляция. Чтобы стены не отсыревали, его верхняя часть застилается рубероидом или другими гидроизолирующими материалами, покрывается битумом, резиновыми составами и т.д. Для защиты от воды потребуется надежная широкая отмостка.

Технологически выделяют монолитные и сборные ленточные фундаменты. Монолитный вариант заливается в заранее подготовленную опалубку, в которой ранее монтируется арматурный каркас.

Сборный ленточный фундамент делается из блоков ФБС. Эта технология применяется тогда, когда не рентабельно изготавливать или подвозить свежую бетонную смесь, в неблагоприятном климате и т.д. К преимуществам такого типа относят высокую скорость постройки, за счет этого он обходится значительно дешевле.

Свайный

Основными элементами конструкции являются винтовые стальные сваи с антикоррозионной обработкой, которые соединяются бетонным ростверком

Поэтому на качество свай требуется обращать особое внимание. К плюсам свайных фундаментов относят:

  • возможность устройства основания в любых типах грунтов, кроме скалистого за счет погружения свай на глубину до 35 метров;
  • эта технология позволяет обустроить обширные помещения вроде подземного гаража или погреба;
  • обработанные сваи прослужат в качестве надежной опоры не менее 100 лет.

Эта технология имеет и свои недостатки:

  • сравнительно небольшая несущая способность не позволяет сооружать кирпичные здания, камня, монолитного бетона;
  • здания на свайном фундаменте требуют дополнительной тепло- и гидроизоляции.

В столбчатом фундаменте стальные сваи заменяются кирпичными или бетонные столбики, с армирующей сеткой. Они заглубляются ниже уровня промерзания земли. Такой тип позволяет сэкономить на материалах, но не приспособлен для капитальных зданий из кирпича, бетона или камня.

Плитный

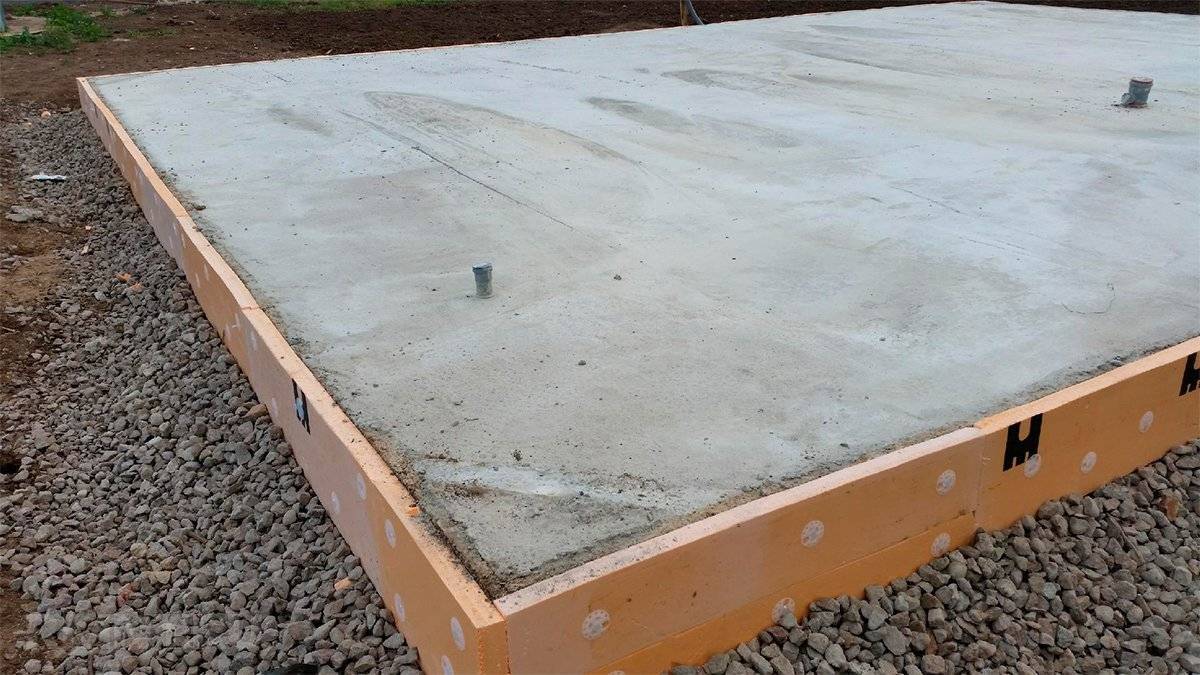

Плитный фундамент, его еще называют плавающим – используется для создания надежного основания на сложных грунтах. Его используют в строительстве на:

  • пучинистых грунтах;
  • в заболоченных местностях;
  • при высоком УГВ.

В основе такого основания находится армированная железобетонная плита, уложенная за специально подготовленную подушку

Важной конструктивной особенностью является равномерное расположение каркаса из стальной арматуры по всей плите. В результате фундамент получается исключительно жестким и прочным. Это тип отлично подходит для устройства цоколя, хорошая гидро- и теплоизоляция за счет утепления, позволяет строить дома в зонах со сложным климатом, на заболоченных, сыпучих грунтах

Это тип отлично подходит для устройства цоколя, хорошая гидро- и теплоизоляция за счет утепления, позволяет строить дома в зонах со сложным климатом, на заболоченных, сыпучих грунтах.

При строительстве вырывается котлован, совпадающий по площади и форме с будущим зданием. Грунт тщательно утрамбовывается, на нем делается песчано-гравийная подушка. Несколько слоев из различной фракции отделяется геотекстилем, после делается опалубка и сваривается арматурный каркас. После этого заливается плита, а места, где будут строиться стены, выделяются монолитной лентой. К достоинствам таких конструкций относят:

  • устойчивость и отсутствие деформаций;
  • повышенная прочность за счет монолитности и прочности арматуры;
  • устойчивость к неблагоприятным условиям, влажности и перепадам температуры;
  • возможность строительства на подвижных грунтах;
  • отличная гидроизоляция.

Что это такое?

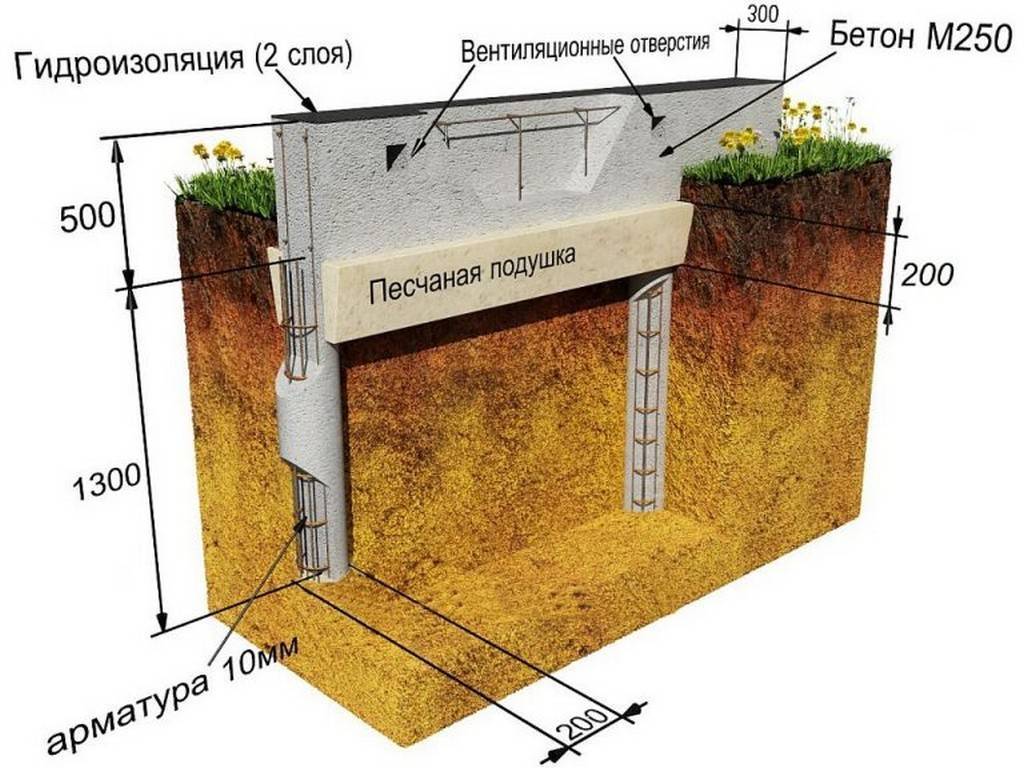

Конструктивно ленточный фундамент – это конструкция из железобетона, созданная по периметру будущего строения для перераспределения нагрузки на грунт. Используется подобная опора для возведения жилых домов, гаражей, надворных хозпостроек, бань, гаражей и даже заборов. Сделать самому ее не сложно.

Так он выглядит

Однако при строительстве такого основания крайне важно придерживаться определенных правил и рекомендаций. При несоблюдении технологии изготовления ленточного фундамента о долговечности самой опорной конструкции и здания на ней можно будет забыть

Долго они не простоят.

Сезонное вспучивание грунтов, воздействие влаги на бетон без гидроизоляции, неправильно рассчитанные нагрузки – причин для разрушения ленточного основания, на котором уже стоит дом, множество. Все их необходимо заранее предусмотреть и учесть, иначе поврежденное либо полностью разрушенное строение придется возводить заново.

Виды ленточных фундаментов

Ленточные основания классифицируют по разным критериям – в первую очередь, по глубине залегания конструкции: Массивному зданию, для создания которого применяются тяжелые строительные материалы, требуются заглублённые фундаменты. Их закладывают на 25–30 см ниже глубины промерзания грунтов в районе строительства. Мелкозаглублённое основание является оптимальным вариантом для лёгкой каркасной постройки. Глубина такой конструкции находится в пределах 55–60 см. Свайно-ленточные фундаменты позволяют выдержать вес практически таких же тяжёлых зданий, но применяются только на подвижных (пучинистых) грунтах. Принцип взаимодействия такого основания с грунтом гибридный – вес здания передаётся такой же рамой, как для мелкозаглублённой конструкции, и соединёнными с ней сваями. По способу создания ленточный фундамент может быть монолитным или сборным.

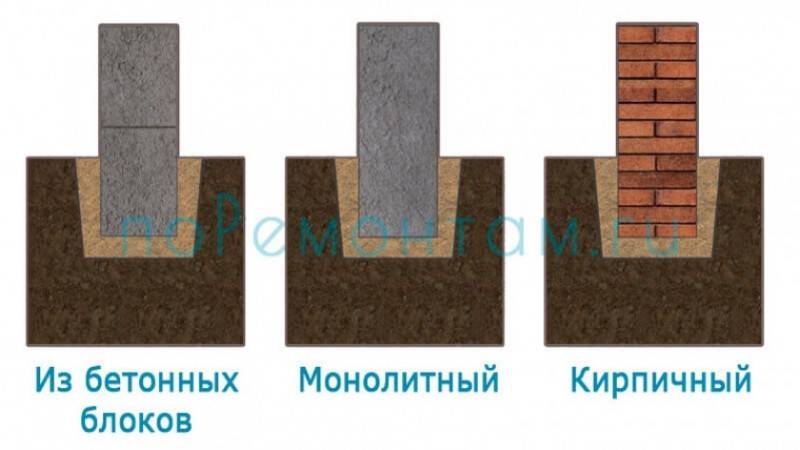

Виды ленточных фундаментов

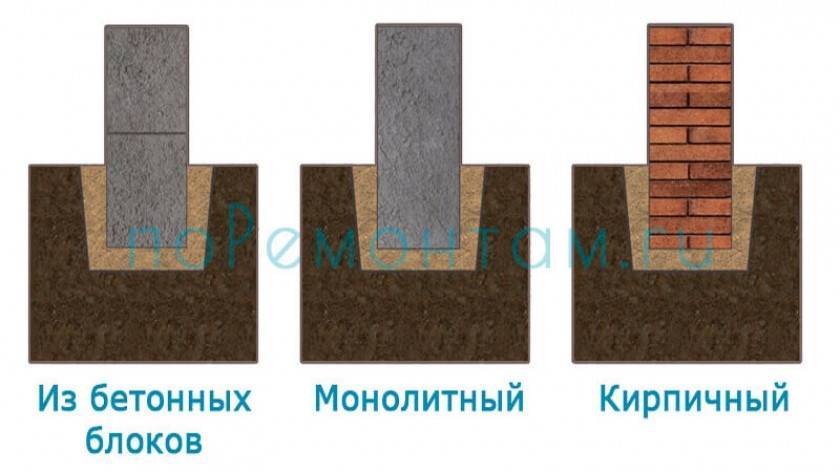

Виды ленточных фундаментов и их использование

При строительстве ленточного фундамента могут использоваться несколько видов материалов, соответственно меняется название, есть отличия и в технологии. Что остается неизменным: рытье котлована и подготовка основания. Остальные этапы могут меняться. Коротко типы можно описать так:

  • При использовании бетонного раствора и арматуры ленточный фундамент называют монолитным. Все работы происходят на строительной площадке. Сначала в вырытом котловане устанавливают опалубку — сборную конструкцию, которая придает форму бетонному раствору. Затем укладывают и связывают арматуру, после заливают бетонным раствором. При соблюдении технологии срок эксплуатации монолитного ленточного фундамента порядка 100-150 лет. Потому их имеет смысл использовать под сооружения из материалов, срок эксплуатации которых сопоставим с названным промежутком. Времени на все работы уходит много: на сборку опалубки, вязку арматуры, заливку и обработку раствора. Это все занимает недели.
    Если бетон заливается прямо на стройплощадке, получаем монолитный фундамент
  • Сборный бетонный ленточный фундамент. Он состоит из отливаемых на заводе железобетонных армированных блоков. Они есть двух типов. Трапециевидные (называют еще подушкой) укладываются вниз, на них в один или несколько рядов устанавливаются стеновые фундаментные блоки (ФБС). Между собой они связываются арматурой, промежутки заливаются раствором. Срок службы фундамента из ФБС — порядка 50-70 лет, что сопоставимо со сроком службы каркасных домов. Работы при таком варианте намного меньше (несколько дней), но в большинстве случаев требуется аренда подъемного оборудования — лебедки для небольших строений или крана для более серьезных проектов. При этом нужно помнить, что прочность сборного фундамента на 20-30% ниже, чем у монолитного, из-за чего их не применяют на пучнистых или просадочных грунтах.

Чтобы быстрее шло строительство, при низком уровне подземных вод ленту собирают из готовых бетонных блоков

  • Бутовый ленточный фундамент. Его строят из природного бутового камня. Иногда с использованием бетона, иногда без. При использовании бетона говорят о буто-бетонном фундаменте. Возведение требует большого опыта и высокой квалификации рабочих: камни должны быть уложены правильно, ведь они связываются только раствором. Использоваться такие фундаменты могут на стабильных непучнистых основаниях, в противном случае велика вероятность образования трещин или полного разрушения. Срок службы — как у сборных 50-70 лет.
    Бутовые фундаменты требуют высокого мастерства: камень нужно укладывать так, чтобы дом потом не портескался
  • Кирпичный ленточный фундамент. Это частный вариант сборного фундамента. В этом случае чаще всего сначала заливают монолитную ленту с армопоясом по периметру фундамента, а сверху складывают стенку из кирпича. Иногда вместо кирпича используют строительные блоки. Стоит усесть, что и кирпич и строительные блоки гигрокоспичны и имеют не самый большой срок службы. По надежности — это самые проблемные и маложивущие фундаменты: срок их службы 30-50 лет, и это при правильном проектировании и исполнении.

Кирпичный фундамент сегодня не очень популярен: высокая трудоемкость и малый срок службы — вот основные причины

Чаще всего встречается монолитный ленточный фундамент. Хоть имеет он наибольшую трудоемкость, является единой конструкцией, которая способна перераспределять нагрузки. Потому часто используется на пучнистых грунтах. Если почвы сухие и надежные, можно ставить железобетонный сборный фундамент

Он часто имеет большую стоимость, но на возведение требуется меньше времени, что иногда тоже важно

Бутовые и бутобетонные фундаменты применяются в основном в регионах с достаточным количеством подходящего материала — в горных или близких к ним. Там, во-первых, основания для них идеальны, во-вторых, имеются и неплохие специалисты, способные грамотно выполнить работы. В равнинных районах доставка камня нерентабельна, да еще и мастера не найдешь.

Кирпичный фундамент в последнее время делают редко. Несмотря на общедоступность материала, он имеет далеко не самые лучшие характеристики и требует значительных затрат на организацию гидроизоляции, а также утепления. В результате стоимость его намного возрастает. При малом сроке эксплуатации это совершенно невыгодно даже на устойчивых грунтах.

Изготовление ленточного фундамента своими руками

По сложности исполнения такая работа вполне доступна для выполнения собственными руками и без привлечения тяжелой строительной техники.

При этом необходимо выполнить следующие работы:

Подготовить строительную площадку. Убрать мусор, удалить растительность на расстояние не менее 5 метров от предполагаемого контура фундамента.
Разметить контуры будущего фундамента. Для этого отметить колышками углы сооружения и натянуть шнур между ними

Очень важно соблюсти точность прямых углов. Хороший результат дает проверка длины диагоналей по противоположным углам

Равенство диагоналей свидетельствует об идеальной выдержке размера углов. Промеры необходимо производить вдвоем, используя для этого нерастяжимый измеритель, например – металлическую рулетку.
При копке траншеи ее ширина будет больше ширины фундамента на размер подошвы. Поэтому шнур нужно натягивать на стойках, расположенных примерно на 1 метр по направлению контура фундамента. От этой стойки его нужно закрепить на стойке, соответствующей примыкающей стене и протянуть к следующему углу. Таким образом схождение стенок будет обозначено пересечением шнуров, а угловой колышек не будет помехой при рытье траншей.
Таким же образом проверить все внутренние перемычки основания, каждый раз добиваясь близкого к идеальному результата.
Размеченный участок оградить стойками с натянутой сигнальной лентой.
Завезти на стройплощадку необходимые для работы строительные материалы в соответствии с проектом объекта строительства.
Продумать и выполнить все необходимое для обеспечения строительства водой и энергоносителями.

Для возведения опорной конструкции понадобятся материалы, инструменты и оборудование:

цемент марки не ниже М300 в количестве в соответствии с его содержанием в бетоне рассчитанного объема

Обратите внимание на дату производства и срок годности, указанные на упаковке. Застарелый материал теряет свои качества

песок речной

В нем не должно быть посторонних органических включений. Допустимо применение ПГС

щебень строительный нужной по рецептуре фракции

бетономешалка. Ее нет необходимости приобретать, а можно взять в аренду. Объем работ на фундаментах значителен, приготовление бетона лопатой будет слишком трудоемким процессом

вибратор ручной – для уплотнения бетонной массы при заливке. Можно воспользоваться ручными трамбовками, но качество при этом не гарантировано. Доступен в аренду

лопата штыковая для рытья траншей

лопата совковая для удаления грунта и размещения бетонной массы

пиломатериалы и гвозди для изготовления опалубки

сталь арматурная – для укрепления фундамента в процессе заливки

проволока вязальная – крепление арматуры

уровень строительный

рулетка металлическая длиной порядка 20 метров

лента сигнальная для ограждения участка

грунтовка и гидроизоляция битумная на водно – полимерной основе

рубероид – гидроизоляция фундамента

утепляющие плиты для фундамента из пористых неволокнистых материалов

для размещения и хранения материалов понадобится временное строение для складирования и хранения материалов и инструментов

Виды фундаментов

Существуют разные виды схем в зависимости от способа их укладки и материалов:

  • ленточный;
  • монолитный;
  • столбчатый;
  • свайный;
  • винтовой;
  • плитный.

Часть основы, которая находится над землей, называется обрезом. На ней монтируются надземные части и сооружения. Часть тела над землей – его подошва. Пласты грунта под ней – основание. Вид основы стоит выбирать в зависимости от свойств грунта и температурных режимов данной местности. Также на выбор схемы укладки основы влияет вес стен и перекрытия. Технология устройства фундаментов имеет множество особенностей в зависимости от выбранного вида основания.

Технология возведения для дома

При желании можно построить ленточный фундамент своими руками. Главное заранее все правильно рассчитать. Можно заказать расчеты и проект специалисту, а потом выполнить работу на основании готового чертежа.

Инструменты и материалы

Для выполнения работ понадобится:

  • веревка;
  • рулетка;
  • колышки для разметки;
  • лопата, ведра;
  • инструмент для работы с бетоном;
  • ножовка;
  • пила;
  • молоток/шуруповерт;
  • крючок для вязания арматуры;
  • бетон нужной марки;
  • вибратор для прессования бетона;
  • доски и брусья для опалубки;
  • арматура рифленая (14-16 мм);
  • арматура гладкая (6-8 мм);
  • проволока для вязки арматуры;
  • гвозди/саморезы.

Траншея выкапывается на глубину, равную заглублению фундамента плюс высота подушки.

Подушку под основание ленты делают путем насыпи песка или песка со щебнем. Высота ее должна быть от 30 до 50 см.

Опалубка

Чаще всего опалубку делают из досок. Она должна придать форму сырому бетону при заливке и застывании

Важно следить, чтобы в опалубке не было трещин и зазоров. Это повлечет утечку бетона

Армирование

Арматурный каркас связывается в соответствии с выбранной схемой. Продольные элементы выполняют из толстой рифленой арматуры. Поперечные – из гладкой.

Арматура вяжется проволокой с помощью крючка или пистолета. Сварка для крепления не применяется из-за опасности нарушения целостности каркаса в процессе эксплуатации. Все, что необходимо знать об армировании ленточного фундамента, найдете здесь.

Заливать бетон нужно равномерно по всему периметру ленты, утрамбовывая его при помощи вибратора.

Завершающие этапы

Готовую ленту следует накрыть полиэтиленом и дать время для полного застывания. Это примерно 7 – 14 дней. Полную прочность бетон набирает в течение 28 дней. После этого на ленту укладывается слой гидроизоляции, который будет защищать стеновой материал от влаги, поднимающейся из почвы.

Инструкция по заливке

Прежде чем приступить к работе, нужно детально изучить все технологические рекомендации экспертов-строителей о том, как правильно залить фундамент под дом. Даже если устройство основания буду выполнять подрядчики, полученная информация позволит вам со знанием дела контролировать рабочий процесс.

Заливка фундамента своими руками производится в несколько этапов:

  • сооружение опалубки;
  • изготовление армирующего каркаса;
  • бетонирование.

Сборка опалубки

Перед тем как залить фундамент под дом своими руками, нужно правильно собрать и установить опалубку. Эта конструкция состоит из деревянных щитов, установленных вдоль траншеи. Они будут служить для формирования бетонного основания. Каркас должен быть достаточно жестким, чтобы выдержать давление бетонной смеси.

Фото 10. Опалубка для плитного фундамента

Щиты необходимо выставлять непосредственно по краю выкопанной траншеи без зазоров, через которые может вытекать бетон. Крепление осуществляется с помощью забитых в грунт брусков, параллельно стоящие конструкции крепятся между собой перемычками. С наружных сторон щиты распираются брусками, как показано на фото 11.

Фото 11. Опалубка под ленточное основание

Изготовление арматурного каркаса

Чтобы качественно залить фундамент своими руками и получить высокопрочную монолитную конструкцию, нужно изготовить надежный армирующий каркас. Он представляет собой пространственный каркас из рифленой арматуры сечением 12-16 мм. Соединение прутов между собой производится с помощью вязальной проволоки.

При армировании основания ленточного типа на дно траншеи на расстоянии 30-50 мм от стенок и с применением подставок высотой 30-50 мм укладывается 2-3 продольных прута (в зависимости от ширины ленты), которые связываются между собой поперечинами через 300-400 мм. Далее к ним крепятся вертикальные прутья длиной, которая должна быть равной глубине будущего фундамента. Затем через каждые 300-400 мм по высоте прикручивается горизонтальный каркас из продольных и поперечных арматурных стержней.

Рисунок 12. Схема армирования ленточного основания

Армирующий каркас для плитного фундамента делается в виде двухрядной горизонтальной сетки с размерами ячеек 200х200 мм. Они устанавливаются тоже на подставки, чтобы арматуру покрывал защитный слой бетона. Второй ряд армирующей сетки располагается на расстоянии 30-50 мм от предполагаемой верхней поверхности основания.

Фото 13. Армирующий каркас для плитного основания

Заливка бетонной смеси

Перед тем как залить ленточный фундамент, нужно рассчитать необходимое количество бетона. Для этого нужно высчитать объем каждой ленты и просуммировать все полученные значения. Запас добавлять не нужно, поскольку при расчетах дважды учитывался каждый угол периметра. А при определении количества бетона для плитного основания желательно добавить запас 10 %.

Фото 14. Бетонирование плитного основания

В процессе работ важно выполнить заливку всего фундамента за один раз для получения однородной монолитной конструкции. Нарушение этого правило чревато образованием трещин и постепенным разрушением основания

Поэтому в большинстве случаев застройщики заказывают уже готовую бетонную смесь в специальных машинах – «миксерах». Это не только облегчает ручной труд, но и значительно ускоряет работу.

Фото 15. Процесс заливки ленточного основания

Обычно для основания используется бетон марки М250-М400. Лучше всего, если заливка фундамента под дом будет выполняться в теплое время года, поскольку в условиях минусовых температур снижаются прочностные характеристики железобетонной конструкции.

После заливки выполняется уплотнение бетона с помощью специального глубинного вибратора с последующим разглаживанием смеси для получения идеально ровной поверхности без впадин и наплывов.

Последовательность сооружения ленточного фундамента показа в следующем видео:

Процесс заливки плитного основания показан в следующем видеоматериале:

Заключение

Бетонный фундамент — основа для здания. Тип и размер бетонного основания взаимосвязан с конструкцией и чертежом дома, территорией постройки и технологией возведения.

При использовании дешевых материалов монтаж ленточного устройства выполняется с низкой производительностью всего спектра работ. Поэтому подход к построению ленточного основания должен быть осмысленным и разумным

Последующий этап строительства дома — масштабная работа, важно при возведении фундамента правильно произвести комплекс работ: не допускаются ошибки в процессе расчета, проектировании чертежа и конструирования
