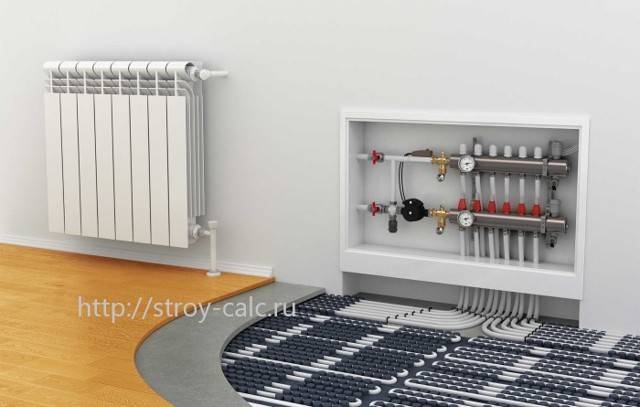

Коллекторный шкаф и его установка
Перед тем, как рассчитывать расход трубы, необходимый для установки на поверхность и теплый пол, нужно подготовить место для коллектора.
Коллектор – это устройство, которое поддерживает давление в трубах и нагревает использованную воду. Также это устройство позволяет поддерживать необходимую температуру в помещении. Стоит заметить, что покупать коллектор необходимо в зависимости от размеров помещения.
Как и где необходимо устанавливать коллекторный шкаф?
Для установки коллекторного шкафа нет никаких ограничений, в то же время, есть несколько рекомендаций.
Не рекомендуется устанавливать шкаф слишком близко к полу. Рассчитайте, сколько сантиметров уйдет на стяжку, тепло и гидроизоляцию, а также на трубы, и только потом планируйте установку шкафа.
Слишком высоко устанавливать коллекторный шкаф также не рекомендуется, так как в конечном итоге циркуляция воды может происходить неравномерно. Оптимальная высота для установки шкафа 20-30 см. над голым полом.
Советы для тех, кто решился на монтаж теплого пола самостоятельно
В шкафу коллектора сверху должен быть воздухоотвод.Укладывать теплый пол под мебелью категорически запрещается. Во-первых, потому что это приведет к порче материалов, из которых изготовлена мебель. Во-вторых, это может привести к возгоранию. Материалы, которые легко воспламеняются, могут легко загореться, если в комнате будет высокая температура. В-третьих, тепло из пола должно постоянно подниматься вверх, мебель этому препятствует, таким образом, трубы быстрее накаляются и могут испортиться.
Какие требования к помещениям должны быть соблюдены при установке системы
При монтажных работах самым правильным решением будет, когда трубопровод устанавливается на начальном этапе возведений перекрытий. Такой метод экономичнее радиаторного на 30 – 40 %
Так же возможно установить водяную отопительную конструкцию уже в готовом помещении, но для экономии семейного бюджета, здесь стоит обратить внимание на следующие требования:
- Высота потолков должна позволить смонтировать теплые полы толщиной от 8 до 20 сантиметров.
- Высота дверных проемов не должна быть меньше 210 сантиметров.
- Для монтажа цементно – песчаной стяжки, пол должен быть более прочный.
- Во избежание завоздушенности контуров и высокого гидравлического сопротивления, поверхность для основания конструкции должна быть ровной и чистой. Допустимая норма неровности составляет не более 5 миллиметров.
А так же в самом здании или в отдельных комнатах, где будет установлена система отопления, должны быть выполнены штукатурные работы и вставлены все окна.
Расчеты труб для водяного теплого пола (длина, диаметр, шаг и способы укладки и трубы)
Ограниченная длина низконапорного отопительного контура связана эффектом «замкнутой петли», при котором потеря давления превышает 20 кПа (0,2 бара). Увеличение мощности насоса, в данном случае не выход — сопротивление будет возрастать пропорционально увеличению давления.
Теплые водяные полы лучше обустраивать в помещениях, где проживают постоянно, а не пользуются время от времени.
Расчетная длина труб для теплого пола определяется по формуле:
L = (S/a×1,1) + 2c, (м), где
L — длина контура, м;
S — площадь, контура, м²;
a — шаг укладки, м;
1,1 — увеличение размера шага на изгиб (запас);
2c — длина подводящих труб от коллектора до контура, м.
Обратите внимание! Полезная площадь помещения учитывает площадь контура с добавлением половины шага трубы. Схема обустройства теплого водяного пола в бетонной стяжке. Обогревательный контур прокладывают, отступив 0,3 м от стен
Обогревательный контур прокладывают, отступив 0,3 м от стен
Учитывают открытую площадь пола, которая передает равномерный поток излучения. Специалисты не рекомендуют монтировать отопительный контур в местах расстановки мебели. Длительная статическая нагрузка может стать причиной деформации труб
Обогревательный контур прокладывают, отступив 0,3 м от стен. Учитывают открытую площадь пола, которая передает равномерный поток излучения. Специалисты не рекомендуют монтировать отопительный контур в местах расстановки мебели. Длительная статическая нагрузка может стать причиной деформации труб.
При большой площади помещения отопительный контур разбивают на сектора. Основные правила зонирования — соотношение длин сторон 1/2, обогрев площади одного сектора не более 30 м² и соблюдение одинаковых длины и диаметра для цепей одного коллектора.
Температура теплоносителя в контуре теплого пола зависит от тепловой нагрузки, шага укладки, диаметра труб, толщины стяжки и материала напольного покрытия.
Соотношение длин и диаметров труб контура:
| Диаметр, мм | Материал трубы | Рекомендованная длина контура, м |
| 16 | металлопластик | 80 ÷ 100 |
| 18 | сшитый полиэтилен | 80 ÷ 120 |
| 20 | металлопластик | 120 ÷ 150 |
Диаметр и шаг трубной раскладки зависит от тепловой нагрузки, назначения, размера и геометрии комнаты. Зона распространения тепла пропорциональна радиусу трубы. Труба обогревает участок пола в каждую сторону от центра трубы. Сбалансированный шаг труб: Dy 16 мм — 0,16 м; 20 мм — 0,2 м; 26 мм — 0,26 м; 32 мм — 0,32 м.
Конструкция металлопластиковых труб для теплого водяного пола.
В паспортных данных изделий указывают максимальную пропускную способность труб, на основании которой вычисляют линейное изменение давления. Оптимальное значение скорости теплоносителя в трубах водяного отопления 0,15 ÷ 1 м/с.
Зависимость шага от площади и нагрузки сектора:
| Диаметр, мм | Расстояние по осям (шаг труб), м | Оптимальная нагрузка, Вт/м² | Общая (или разбитая на участки) полезная площадь помещения, м² |
| 16 | 0,15 | 80 ÷ 180 | 12 |
| 20 | 0,20 | 50 ÷ 80 | 16 |
| 26 | 0,25 | 20 | |
| 32 | 0,30 | меньше 50 | 24 |
Варианты укладки труб: простые, угловые или двойные петли (змейки), спирали (улитки). Для узких коридоров и помещений неправильной формы используют укладку змейкой. Большие площади разбивают на сектора. Допускается комбинированная укладка: в краевой зоне труба выкладывается змейкой, в основной части — улиткой.
Варианты укладки труб водяного теплого пола.
По периметру, ближе к наружной стене и возле оконных проемов, проходит подача контура. Шаг укладки в краевых зонах может быть меньше расстояний между трубами в центральной части комнаты. Подключение усилений краевой зоны необходимо для повышения мощности теплового потока.
Обратите внимание! Загиб труб на 90° в спиральной схеме подключения водяного теплого пола, снижает гидравлическое сопротивление меньше, в сравнении с укладкой петлями (змейкой). В расчетах труб для водяного теплого пола используют диаметры 16, 20, 26, 32 мм. В расчетах труб для водяного теплого пола используют диаметры 16, 20, 26, 32 мм
В расчетах труб для водяного теплого пола используют диаметры 16, 20, 26, 32 мм.
Укладка труб водяного теплого пола по спиральной схеме снижает гидравлическое сопротивление.
Для систем теплых водяных полов применяют гофрированный, нержавеющий стальной, медный, металлопластиковый, сшитый полиэтиленовый трубопровод. Гофрировать трубу для теплых полов стали относительно недавно для того, чтобы облегчить монтаж конструкции и сократить расход на поворотные увеличения длины.
Полипропиленовый трубопровод обладает большим радиусом изгиба, поэтому в системах теплых полов применяется редко.
Гофрированная труба из нержавеющей стали для обустройства водяного теплого пола.
Возможные способы укладки контура
Для того чтобы определить расход трубы на обустройство теплого пола, следует определиться со схемой размещения водного контура. Основная задача планирования раскладки – обеспечение равномерного обогрева с учетом холодных и неотапливаемых зон помещения.

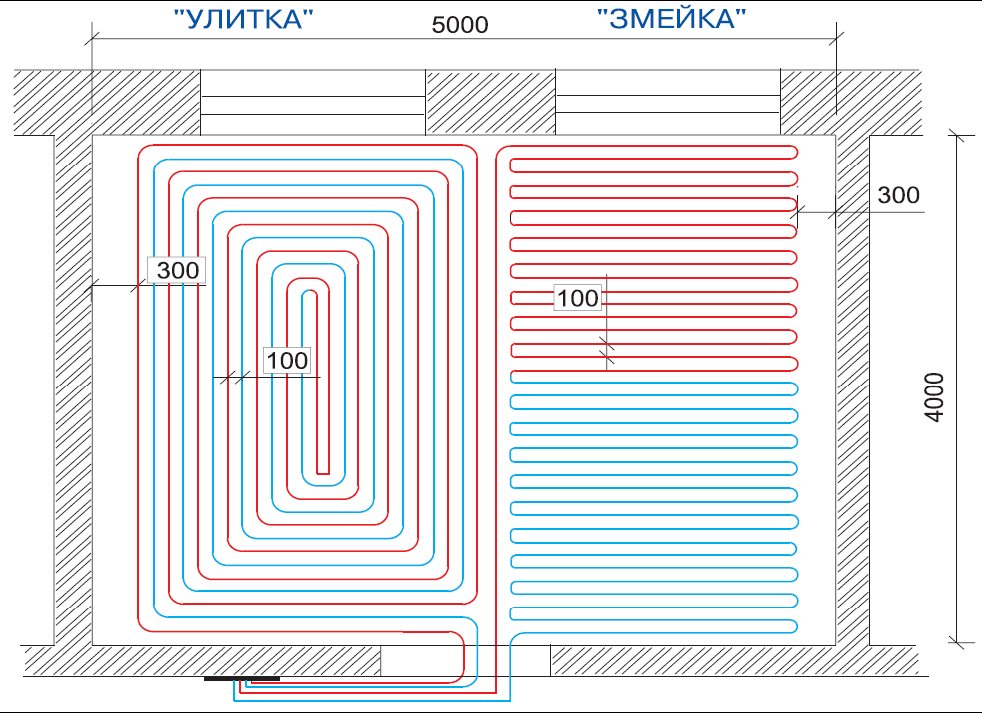

Возможны следующие варианты раскладки: змейкой, двойной змейкой и улиткой. При выборе схемы надо учитывать размеры, конфигурацию помещения и расположение наружных стен
Змейка
Теплоноситель подается к системе вдоль стены, проходит по змеевику и возвращается к распределительному коллектору. В этом случае половина помещения прогревается горячей водой, а остаток – охлажденной.
При укладке змейкой невозможно добиться равномерности обогрева – разница температур может достигать 10 °С. Метод применим в узких помещениях.
Схема угловой змейки оптимально подходит, если необходимо максимально утеплить холодную зону у торцевой стены или в прихожей
Двойная змейка позволяет достичь более мягкого перехода температур. Прямой и обратный контур идет параллельно друг другу.
Улитка или спираль
Это считается оптимальной схемой, обеспечивающей равномерность нагрева напольного покрытия. Прямые и обратные ветки укладываются попеременно.
Дополнительный плюс «ракушки» – монтаж нагревательного контура с плавным поворотом загиба. Этот способ актуален при работе с трубами недостаточной гибкости
У нас на сайте есть другая статья, в которой мы детально рассмотрели монтажные схемы укладки теплого пола и привели рекомендации по выбору оптимального варианта в зависимости от особенностей конкретного помещения.
Какой способ укладки стоит выбрать
В больших помещениях, которые имеют ровную квадратную или прямоугольную форму рекомендуется использовать способ укладки «улитка», таким образом, большое помещение всегда будет теплым и уютным.
Если помещение длинное или маленькое, то рекомендуется использовать «змейку».
Шаг укладки
Для того, чтобы ступни человека не ощущали разницу между участками пола, необходимо придерживаться определенной длинны между трубами, у края эта длинна должна быть примерно 10 см, далее – с разницей в 5 см., например, 15 см., 20 см, 25 см.
Расстояние между трубами не должно превышать 30 см., иначе ходить по такому полу будет просто неприятно.

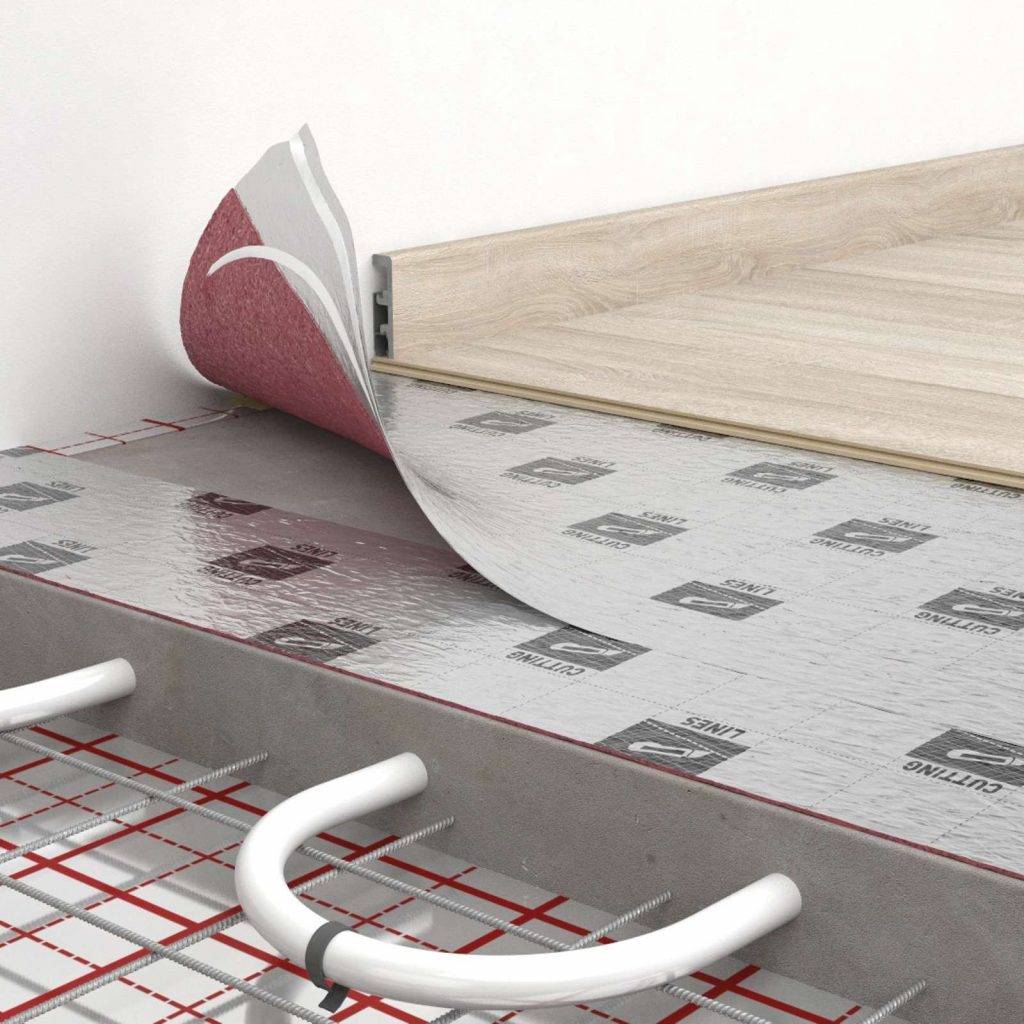

Расчет водяного теплого пола под ламинат. Укладка ламината
Как видите, монтаж теплого водяного пола требует определенных навыков, знаний в области сантехнических работ. Нередко хозяева приглашают специалистов этой области
После того, как трубы отопления надежно и качественно спрятаны в стяжке, можно приступить к следующему важному этапу — укладке ламината на теплый водяной пол. Эта процедура не столь сложная, в отличие от монтажа системы отопления, с ней легко можно справиться самостоятельно. Для этого необходимо придерживаться следующих рекомендаций и последовательности:
Для этого необходимо придерживаться следующих рекомендаций и последовательности:
- Первым делом необходимо создать нужный климат в помещении, включить систему отопления и прогреть на максимуме в течение 3 дней. Отключить обогрев и несколько дней дать установиться правильному микроклимату.
- Следующим этапом ламинат должен адаптироваться к климату помещения. Его нужно занести в дом за 3 дня до момента укладки, распаковать и дать возможность адаптироваться.
- Тем временем можно уложить подложку под ламинат.
- По истечении нужного времени на подложку начинают укладывать ламинат. Двигаясь от стены, его начинают соединять при помощи замковых соединений, при необходимости — отрезают нужную длину планок.
Важно! Все работы по распиловке планок нужно проводить в отдельном помещении, недопустимо попадание пыли под напольное покрытие. Учитывайте, что при укладке напольного покрытия необходимо оставлять зазор у стены
Это даст возможность двигаться ламинату при расширении, ведь это — естественный и неизбежный процесс. При укладке первого ряда покрытия между планкой и стеной вставляются клинья нужного размера, которые соответствуют рекомендованному зазору
Учитывайте, что при укладке напольного покрытия необходимо оставлять зазор у стены. Это даст возможность двигаться ламинату при расширении, ведь это — естественный и неизбежный процесс. При укладке первого ряда покрытия между планкой и стеной вставляются клинья нужного размера, которые соответствуют рекомендованному зазору.
Важно! Специалисты советуют оставлять зазор размером 1-1,5 сантиметра, в зависимости от толщины будущего плинтуса. Плинтус впоследствии должен перекрыть собой зазор
После укладки покрытия на всю поверхность пола можно начать монтаж плинтусов.
На данном этапе процесс монтажа теплого пола можно считать оконченным. Если работы произведены качественно и согласно всем рекомендациям, система отопления должна работать исправно. Дело стоит за малым — достаточно грамотно эксплуатировать ламинат и систему отопления, с учетом используемого на ней покрытия.
Как рассчитать необходимое количество труб для водяного отопления
Общая протяженность труб зависит от выбранной схемы укладки – «улиткой» или «змейкой». В первой условная подающая и обратная труба проходят параллельно друг другу и кольцуются в виде спирали. Это обеспечивает равномерный нагрев воздуха. Но такая схема может применяться только для относительно больших комнат, от 15 м².
Схема змейка более универсальная. Одинарной пользуются для укладки в небольших помещениях – ванной комнате, кухне. Двойные и угловые актуальны для жилых комнат. В двойной подающая и обратная труба проходит рядом друг с другом, в угловой магистраль с максимально нагретым теплоносителем находится у наружных стен.
Змейкой
Для точных вычислений метража рекомендуется использовать калькулятор расчета трубы для теплого пола, в котором указывается диаметр магистрали, шаг трубопровода. Но здесь не учитывается возможное изменение шага расстояния между трубами. Выход – разбить комнату на условные сектора с одинаковым значением шага прокладки.
Общий расчет можно сделать по следующей формуле:
S/H*1.1+D*2
где S – площадь команды;
H – шаг прокладки труб;
В – расстояние до коллекторного узла;
1,1 – компенсация длины на изгиб труб, возможный брак.
Для примера можно рассмотреть этапы расчет для жилой комнаты, площадью 20 квадратных метров, в которой планируется укладка трубопровода с шагом 20 см. Расстояние до коллектора составляет 1,5 м.
20/0,2*1,1+1,5*2=112,4 м
Для точного позиционирования труб и минимизации их смещения рекомендуется установка на специальные маты с элементами фиксации. Альтернатива – купить крепеж для трубопроводов. Он отличается в зависимости от материала черного пола – дерево или бетонная стяжка.
Улиткой
Для схемы укладки «улитка» можно использовать ту же формулу. Разницы в расходе материалов не будет. Но для больших помещений удобнее выполнить разбивку по площадям с одинаковым шагом. В этом случае в формуле учитывается расстояние до коллектора только в той части, где магистрали соединяются со входными патрубками. Для остальных зон расчет делает по такой формуле:
S/H*1.1
Также можно упростить вычисления, используя таблицу среднего расхода труб на 1 м² в зависимости от шага прокладки трубопровода.
| Шаг, см | Расход трубы м.п. на 1 м² |
| 10 | 10 |
| 15 | 6,7 |
| 20 | 5 |
| 25 | 4 |
| 30 | 3,4 |
Дополнительно нужно изучить рекомендации производителя выбранных труб. В них есть правила выбора шага расположения магистралей, оптимального диаметра трубопровода для конкретных условий.
Общие сведения по результатам расчетов
1. Общий тепловой поток — Количество выделяемого тепла в помещение. Если тепловой поток меньше тепловых потерь помещения, необходимы дополнительные источники тепла, например, такие как настенные радиаторы.
2. Тепловой поток по направлению вверх — Количество выделяемого тепла в помещение с 1 квадратного метра площади по направлению вверх.
3. Тепловой поток по направлению вниз — Количество «теряемого» тепла и не участвующего в обогреве помещения. Для уменьшения данного параметра необходимо выбирать максимально эффективную теплоизоляцию под трубами ТП* (*теплого пола).
4. Суммарный удельный тепловой поток — Общее количество тепла, выделяемого системой ТП с 1 квадратного метра.
5. Суммарный тепловой поток на погонный метр — Общее количество тепла, выделяемого системой ТП с 1 погонного метра трубы.
6. Средняя температура теплоносителя — Средняя величина между расчетной температурой теплоносителя подающего трубопровода и расчетной температурой теплоносителя обратного трубопровода.
7. Максимальная температура пола — Максимальная температура поверхности пола по оси нагревательного элемента.
8. Минимальная температура пола — Минимальная температура поверхности пола по оси между трубами ТП.
9. Средняя температура пола — Слишком высокое значение данного параметра может быть дискомфортно для человека (нормируется СП 60.13330.2012). Для уменьшения данного параметра необходимо увеличить шаг труб, снизить температуру теплоносителя либо увеличить толщину слоев над трубами.
10. Длина трубы — Общая длина трубы ТП с учетом длины подводящей магистрали. При высоком значении данного параметра калькулятор рассчитает оптимальное кол-во петель и их длину.
11. Тепловая нагрузка на трубу — Суммарное количество тепловой энергии, получаемое от источников тепловой энергии, равное сумме теплопотреблений приемников тепловой энергии и потерь в тепловых сетях в единицу времени.
12. Расход теплоносителя — Массовое кол-во теплоносителя предназначенного для подачи необходимого кол-ва тепла в помещение в единицу времени.
13. Скорость движения теплоносителя — Чем выше скорость движения теплоносителя, тем выше гидравлическое сопротивление трубопровода, а также уровень шума, создаваемого теплоносителем. Рекомендуемое значение от 0.15 до 1м/с. Данный параметр можно уменьшить за счет увеличения внутреннего диаметра трубы.
14. Линейные потери давления — Снижение напора по длине трубопровода, вызванного вязкостью жидкости и шероховатостью внутренних стенок трубы. Без учета местных потерь давления. Значение не должно превышать 20000 Па. Можно уменьшить за счет увеличения внутреннего диаметра трубы.
15. Общий объем теплоносителя — Общее кол-во жидкости для заполнения внутреннего объема труб системы ТП.
Смежные нормативные документы:
- СП 60.13330.2012 «Отопление, вентиляция и кондиционирование воздуха»
- СП 29.13330.2011 «Полы»
- СП 71.13330.2017 «Изоляционные и отделочные покрытия»
- СП 41-102-98 «Проектирование и монтаж трубопроводов систем отопления с использованием металлополимерных труб»
- СП 41-109-2005 «Проектирование и монтаж внутренних систем водоснабжения и отопления зданий с использованием труб из «сшитого» полиэтилена»
Расчет трубы для теплого пола
В среднем, на 1 м2 необходимо 5 погонных метров трубы. Этот способ является более легким в определении того, сколько нужно трубы на м2 для обустройства теплого пола. При таком расчете длина шага составляет 20 см. Определить необходимое количество трубы можно с помощью формулы: L = S / N * 1,1, где:
- S – площадь помещения.
- N – Шаг укладки.
- 1,1 – запас трубы на повороты.
При расчетах также необходимо добавить количество метров от пола до коллектора и назад. Пример:
- Площадь пола (полезная площадь): 15 м2;
- Расстояние от пола до коллектора: 4 м;
- Шаг укладки теплого пола: 15 см. (0,15м.);
- Расчеты: 15 / 0,15 * 1,1 + (4 * 2) = 118 м.
Как правильно определить тип укладки контура обогрева
Каждый новичок, решивший выполнить тёплый пол своими руками, задаётся вопросом – какую схему лучше выбрать. Здесь нужно учитывать несколько важных критериев и особенностей. Общая схема монтажа, как правило, одинакова для всех помещений и основные принципы описаны ниже:
Для того, чтобы, обогрев плитки был равномерным, и нога хозяина квартиры не чувствовала холодные и тёплые участки, расстояние между элементами трубопровода должно быть не более 250 – 300 мм. Минимальное же расстояние между трубами не должно быть меньше 100 мм, что связано с риском перелома материала при монтаже и слишком большом расходе всех элементов пола.

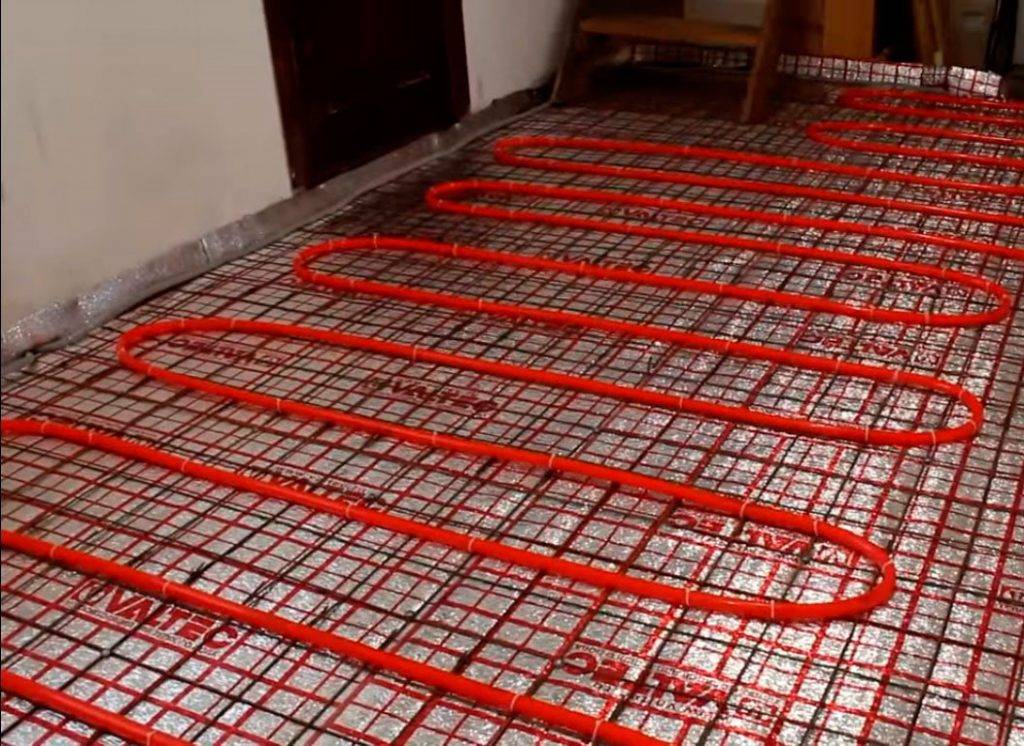

Рис. 10. Тёплый пол, уложенный «змейкой».
При профессиональном подходе к данному вопросу, инженеры всегда производят теплотехнические расчёты, определяя оптимальный шаг до каждого сантиметра.
- Толщина слоя утеплителя, уложенного под трубами тёплого пола должна быть не менее 30 мм. Лучшим термоизоляционным материалом для этого вида работ считается жёсткий экструдированные пенополистирол с плотностью материала от 35 кг/м3 для предотвращения риска деформации пирога пола под нагрузкой.
- Важный момент при устройстве тёплого пола – это стяжка, которая будет эксплуатироваться при условии повышенной температуры, что может привести к её растрескиванию и поломке некоторых элементов плиточного пола. Для этих целей в состав смеси перед укладкой лучше добавлять специальные пластификаторы, полностью исключающие подобные проблемы из-за придания конструкции эластичности.
Кроме того, несмотря на требования профессионалов к обеспечению толщины стяжки в 3 см над поверхностью труб, для увеличения её прочности лучше выполнить подготовку в 5 см.
Последнее, на что стоит обратить внимание – это тип чистого пола, так как большинство потребителей рассматривают исключительно керамическую плитку. Которая почти идеально проводит тепло
В случае же с ламинатом, паркетом и другими типами полов, их теплопроводность значительно ниже, из-за чего контур тёплого пола нужно укладывать более плотно.
Рис. 11. Обогрев поверхности при устройстве ламината
При выполнении всех рекомендаций домашний мастер может быть уверен, что его тёплый пол после окончания ремонта будет эксплуатироваться без серьёзных поломок долгое время.
Почему лучше использовать трубу с внешним диаметром 16 мм?
Для начала – почему рассматривается именно труба 16 мм?
Всё очень просто – практика показывает, что для «тёплых полов» в доме или квартире такого диаметра вполне достаточно. То есть сложно представить ситуацию, когда контур не справится со своей задачей. А значит — нет никаких действительно оправданных оснований применять более крупную, 20-миллиметровую.
Чаще всего в условиях обычного жилого дома для «теплых полов» с лихвой достаточно труб диаметром 16 мм
И, вместе с тем, применение именно 16-миллиметровой трубы дает ряд преимуществ:
- Прежде всего, она примерно на четверть дешевле 20-миллиметрового аналога. То же самое касается и всей необходимой фурнитуры – тех же фитингов.
- Такие трубы более просты в укладке, с ними можно, при необходимости, выполнить уплотненный шаг раскладки контура, вплоть до 100 мм. С 20-миллиметровой трубой и возни намного больше, и малый шаг – бывает просто невозможен.
Труба диаметром 16 мм проще укладывается и позволяет выдерживать минимальный шаг между соседними петлями
- Существенно уменьшается объем теплоносителя в контуре. Простой подсчет показывает, что в погонном метре 16-мм трубы (при толщине стенок 2 мм внутренний канал составляет 12 мм) вмещается 113 мл воды. А в 20-мм (внутренний диаметр 16 мм) — 201 мл. То есть разница – более 80 мл на всего один метр трубы. А в масштабах системы отопления всего дома — это в буквальном смысле слова выливается в очень приличное количество! И ведь надо обеспечить нагрев этого объема, что влечет, в принципе, неоправданные расходы на энергоносители.
- Наконец, труба с большим диаметр потребует и увеличения толщины бетонной стяжки. Хочешь – не хочешь, но минимум 30 мм над поверхностью любой трубы придётся обеспечивать. Пусть не кажутся смешными эти «несчастные» 4–5 мм. Тот, кто занимался заливкой стяжки, знает, что эти миллиметры оборачиваются десятками и сотнями килограмм дополнительного бетонного раствора — всё зависит от площади. Тем более что для трубы 20 мм рекомендуют слой стяжки делать даже толще – порядка 70 мм над контуром, то есть она получается чуть ли не вдвое толще.
Кроме того, в жилых помещениях очень часто «идет борьба» за каждый миллиметр высоты пола – просто из соображений недостаточности «простора» для наращивания толщины общего «пирога» системы подогрева.
Увеличение диаметра трубы неизменно ведет к утолщению стяжки. А это не всегда возможно, да и в большинстве случаев – совершенно невыгодно.
Труба 20-мм оправдана, когда необходимо выполнить систему подогрева пола в помещениях с высокой нагрузкой, с большой интенсивностью движения людей, в спортзалах и т.п. Там просто из соображений повышения прочности основания приходится применять более массивные толстые стяжки, для прогрева которых требуется и большая площадь теплообмена, что как раз и обеспечивает труба 20, и иногда даже и 25 мм. В жилых же помещениях прибегать к таким крайностям – нет никакой необходимости.
Могут возразить, что для того, чтобы «продавить» теплоноситель по более тонкой трубе придется наращивать мощностные показатели циркуляционного насоса. Теоретически, так оно и есть – гидравлическое сопротивление с уменьшением диаметра, понятно, возрастает. Но как показывает практика, большинство циркуляционных насосов вполне справляются с этой задачей
Ниже будет уделено внимание этому параметру – он также увязан с длиной контура. На то и проводятся расчеты, чтобы добиться оптимальных или, по крайней мере, приемлемых, вполне работоспособных показателей системы
Итак, остановимся на трубе именно 16 мм. Про сами трубы в этой публикации разговор вести не будем – на то есть отдельная статья нашего портала.
Правила расчета
Для того чтобы упростить процесс расчета, можно воспользоваться специальными калькуляторами, широко представленными в интернете. Часто они имеются на сайтах различных фирм, осуществляющих работы по укладке теплого пола. Там же вы сможете найти различные таблицы, в которых есть средние расчеты и необходимые формулы.
Если появляются сомнения в своих силах, обратитесь к профессионалам, в распоряжении которых имеются необходимые знания и средства. Для того чтобы специалисты подготовили грамотный точный расчет, придется предоставить актуальные данные об особенностях планировки вашего помещения, а лучше всего показать детальный план.

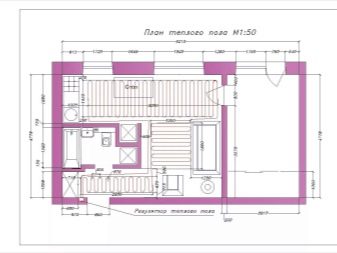

Если же принято решение рассчитывать мощность самостоятельно, то начать следует с нанесения на специальную бумагу плана помещения с размещением отопительного контура и указанием окон и дверей. Масштаб вычисляется следующим образом: 1 см на бумаге равен полуметру реальной площади
До начала прорисовки стоит обратить внимание на такие параметры:
- трубы должны быть расположены вдоль стен и окон;
- площадь помещения не должна быть больше 20 м2, в противном случае стоит разделить его на несколько частей и рассчитать отдельный отопительный контур для каждой из них;
- между стеной и первым витком контура должно быть расстояние не менее 25 см.
Количество труб рассчитывается так: измеряется общая протяженность, после чего она умножается на масштабный коэффициент. Полученный результат складывается с двумя метрами расстояния (соединение контура со стояком). Общая длина делится на протяженность одной трубы, поскольку максимально допустимая длина труб не должна быть больше 100 м.
Диаметр труб зависит от дальности расположения конструкций: они не могут располагаться более чем в 50 см друг от друга. Шаг укладки труб, равный 30 см, предполагает величину теплоотдачи в объеме 50 Вт на 1 м2. Показатель мощности увеличивается соответственно величине диаметра труб и уменьшается в случае увеличения шага укладки.
Мощность водяного пола – это сочетание показателей общей площади дома, материалов труб и пола, разницы температур подающего и поступающего теплоносителя. Показатель мощности на один квадратный метр не должен быть более чем на 25% выше уровня потери тепла. Если достичь этого значения не получается, необходимо сделать перерасчет, изменить диаметр труб и величину шага укладки.
Калькулятор расчета водяного теплого пола
Онлайн калькулятор водяного теплого пола предназначен для расчета основных тепловых и гидравлических параметров системы, расчета диаметра и длины трубы.
Калькулятор предоставляет возможность осуществить расчет теплого пола, реализованного «мокрым» способом с обустройством монолитного пола из цементно-песчаного раствора или бетона, а также с реализацией «сухим» методом, с использованием тепло-распределяющих пластин. Устройство системы ТП «сухим» методом предпочтительно для деревянных полов и перекрытий.
При завышении предельно допустимых значений основных параметров, калькулятор укажет на ошибки.
Тепловые потоки, направленные снизу-вверх, являются наиболее предпочтительными и комфортными для человеческого восприятия. Именно поэтому обогрев помещений теплыми полами становится наиболее популярным решением по сравнению с настенными источниками тепла. Нагревательные элементы такой системы не занимают дополнительного места в отличие от настенных радиаторов.
Правильно спроектированные и реализованные системы теплого пола являются современным и комфортным источником обогрева помещений. Использование современных и качественных материалов, а также правильных расчетов, позволяет создать эффективную и надежную систему отопления со сроком службы не менее 50 лет.
Система теплого пола может выступать единственным источником обогрева помещения только в регионах с теплым климатом и с использованием энерго-эффективных материалов. При недостаточном тепловом потоке обязательно применение дополнительных источников тепла.
Полученные расчеты будут особенно полезны тем, кто планирует реализовать систему отопления теплого пола своими руками в частном доме.
Для более точного расчета обязательно обратитесь к квалифицированным специалистам в вашем регионе!
- Общий тепловой поток
— Кол-во выделяемого тепла в помещение. Если тепловой поток меньше тепловых потерь помещения, необходимы дополнительные источники тепла, например, такие как настенные радиаторы.
Тепловой поток по направлению вверх
— Кол-во выделяемого тепла в помещение с 1 квадратного метра площади по направлению вверх.
Тепловой поток по направлению вниз
— Кол-во «теряемого» тепла и не участвующего в обогреве помещения. Для уменьшения данного параметра необходимо выбирать максимально эффективную теплоизоляцию под трубами ТП* (*теплого пола).
Суммарный удельный тепловой поток
— Общее кол-во тепла, выделяемого системой ТП с 1 квадратного метра.
Суммарный тепловой поток на погонный метр
— Общее кол-во тепла, выделяемого системой ТП с 1 погонного метра трубы.
Средняя температура теплоносителя
— Средняя величина между расчетной температурой теплоносителя подающего трубопровода и расчетной температурой теплоносителя обратного трубопровода.
Максимальная температура пола
— Максимальная температура поверхности пола по оси нагревательного элемента.
Минимальная температура пола
— Минимальная температура поверхности пола по оси между трубами ТП.
Средняя температура пола
— Слишком высокое значение данного параметра может быть дискомфортно для человека (нормируется СП 60.13330.2012). Для уменьшения данного параметра необходимо увеличить шаг труб, снизить температуру теплоносителя либо увеличить толщину слоев над трубами.
Длина трубы
— Общая длина трубы ТП с учетом длины подводящей магистрали. При высоком значении данного параметра калькулятор рассчитает оптимальное кол-во петель и их длину.
Тепловая нагрузка на трубу
— Суммарное количество тепловой энергии, получаемое от источников тепловой энергии, равное сумме теплопотреблений приемников тепловой энергии и потерь в тепловых сетях в единицу времени.
Расход теплоносителя
— Массовое кол-во теплоносителя предназначенного для подачи необходимого кол-ва тепла в помещение в единицу времени.
Скорость движения теплоносителя
— Чем выше скорость движения теплоносителя, тем выше гидравлическое сопротивление трубопровода, а также уровень шума, создаваемого теплоносителем. Рекомендуемое значение от 0.15 до 1м/с. Данный параметр можно уменьшить за счет увеличения внутреннего диаметра трубы.
Линейные потери давления
— Снижение напора по длине трубопровода, вызванного вязкостью жидкости и шероховатостью внутренних стенок трубы. Без учета местных потерь давления. Значение не должно превышать 20000Па. Можно уменьшить за счет увеличения внутреннего диаметра трубы.
Общий объем теплоносителя
— Общее кол-во жидкости для заполнения внутреннего объема труб системы ТП.
Калькулятор работает в тестовом режиме. Дата добавления калькулятора 11.03.2018
Экономия за счет отопления теплым полом
Подогрев пола позволит нам наслаждаться высоким уровнем комфорта при низкой температуре воды в системе. Поскольку вся поверхность пола становится излучающей поверхностью, можно дать потребителю такое же чувство благополучия, даже если температура воздуха будет примерно на 2 ° C ниже. Потребитель чувствует, что он живет в среде, которая нагревается до 20 ° C – 21 ° C, на самом деле термометр показывает только 18 ° C. От окружающей среды меньше рассеивается тепло, что дает нам очень интересное энергосбережение, которое соответствует новым стандартам, которые касаются экономии энергии.
Такая низкая температура воды на входе также позволит использовать альтернативные источники энергии (солнечная энергия с использованием емкостей для хранения, энергия, вырабатываемая тепловыми насосами или извлечение из промышленных процессов).
Изолирующая панель или системная плата ударной пластины выполняют важную функцию в звукоизоляции, поскольку она поглощает шум между различными этажами. Таким образом, если мы сравним эту систему с традиционной системой радиатора с точки зрения начальных затрат, мы должны принять к сведению этот важный компонент.
