Теплоаккумулятор для котлов отопления: параметры, особенности монтажа и где теплоаккумулятор для котлов отопления купить

Расчет теплового аккумулятора

Формула расчета очень простая:

Q = mc(T2-T1), где:

Q — накопленная теплота;

m — масса воды в баке;

с — удельная теплоемкость теплоносителя в Дж/(кг*К), для воды равная 4200;

Т2 и Т1 — начальная и конечная температуры теплоносителя.

Допустим, у нас радиаторная система отопления. Радиаторы подобраны под температурный режим 70/50/20. Т.е. при опускании температуры в баке аккумулятора ниже 70С, мы начнем испытывать недостачу тепла, то есть попросту замерзать. Давайте расчитаем, когда это произойдет.

90 – это наши Т1

70 – это Т2

20 – температура в помещении. Она нам в расчете не понадобится.

Допустим, у нас тепловой аккумулятор на 1000 литров (1м3)

Считаем запас тепла.

Q=1000*4200*(90-70)=84 000 000 Дж или 84 000 кДж

1 кВт-ч = 3600 кДж

84000/3600=23,3 кВт тепла

Если теплопотери дома – 5 кВт в холодную пятидневку, то нам хватит запасенного тепла почти на 5 часов. Соответственно, если температура выше расчетной на холодную пятидневку, то теплового аккумулятора будет достаточно на более продолжительное время.

Подбор объема теплового аккумулятора зависит от ваших задач. Если необходимо сгладить температуру, ставим небольшой объем. Если требуется накопить тепло вечером, чтобы утром проснуться в теплом доме, нужен большой агрегат. Пусть стоит вторая задача. С 2300 до 0700 – должен быть запас тепла.

Предположим, что теплопотери – 6 кВт, а температурный режим системы отопления – 40/30/20. Теплоноситель в тепловом аккумуляторе может разогреться до 90С

Время запаса 8 часов. 6*8=48 кВт

M=Q/4200*(Т2-Т1)

48*3600=172800 кДж

V=172800/4200*50=0,822 м3

Тепловой аккумулятор от 800 до 1000 литров удовлетворит нашим требованиям.

Достоинства и недостатки отопления с теплоаккумулятором

Плюсами таких систем являются:

  1. Снижение затрат на энергоносители.
  2. Увеличение КПД отопительной системы.
  3. Отсутствие перегрева.
  4. Снижение количества (периодичности) загрузки твердого топлива в котел.
  5. Тонкая настройка температурного режима в помещениях.
  6. Возможность модернизации (совмещение с системой подачи горячей воды, использование альтернативных источников энергии вместо топлива).

При всех достоинствах отопительное оборудование такого типа имеет и недостатки:

  1. Мощность установленного котла позволяет отапливать площадь, вдвое больше, чем требуется (запас мощности).
  2. Система долго запускается из холодного состояния до вхождения в нормальный рабочий режим.
  3. Ввиду громоздкости оборудования и большого числа комплектующих усложняется транспортировка, размещение и монтаж.
  4. Сохраняется необходимость топливного склада в непосредственной близости от котельной.
  5. Стоимость оборудования и отсутствие быстрой окупаемости затрат, особенно при замене котла.

Последний недостаток успешно решается, если смонтировать теплоаккумулятор своими руками.

Типы отопительных систем с теплоаккумулятором и разным количеством змеевиков

Змеевик играет роль теплообменника, то есть жидкости различных систем не смешиваются между собой, а передача тепла происходит через стенки этой спирали. Изготавливается из меди или нержавеющей стали. Иногда используется черный металл что бы удешевить конструкцию.

Различают четыре основных типа систем:

Без змеевика. Вместо него может быть вмонтирован дополнительный бак меньшего диаметра, подключенный к малому контуру. Передача тепла происходит благодаря физическим свойствам, при котором она поднимается вверх, а холодный теплоноситель опускается в нижнюю часть емкости. Такая система является самой простой и работает только с одним потребителем, например системой отопления и одним источником. Это может быть как твердотопливный котел так и солнечный коллектор. Особенности – минимальная себестоимость, простота монтажа.

С одним змеевиком. Спираль находится внутри основного бака, по ней циркулирует теплоноситель от источника. Энергия передается в накопительную емкость откуда и циркулирует далее к потребителю. Особенности такой системы является не смешивание различных теплоносителей

Это может быть важно если они имеют различные химические составы

Система может работать и в обратном порядке, через змеевик может бить запитана система отопления или ГВС.

С двумя змеевиками. Дополнительный малый контур теплообменника запитан в систему, подключенную к альтернативному источнику энергии. Эта система позволяет использовать более широкий спект оборудования для нагрева теплоносителя.

Расчет емкости теплоаккумулятора

Методика, по которой производится расчет, может быть разной в зависимости от схемы применения. Вот примерная схема подсчетов:

  1. Определение максимальной загрузки топлива. Например, в топку вмещается 20 кг дров. 1 кг дров способен выделить 3,5 кВт·ч энергии. Таким образом, при сжигании одной закладки дров котел отдаст 20·3,5=70 кВт·ч тепла. Время, за которое сгорает полная закладка, можно определить опытным путем или рассчитать. Если мощность котла, например, 25 кВт 70:25=2,8 ч.
  2. Температура теплоносителя в отопительной системе. Если система уже смонтирована, достаточно измерить температуру на входе и выходе и определить теплопотери.
  3. Определение желательной частоты загрузки. Например, возможна загрузка утром и вечером, а днем и ночью обслуживать котел нет возможности.

Расчет теплоаккумулятора

Если за час теплопотери помещения, например, составляют 6,7 кВт, то за сутки это составит 160, кВт. В рассматриваемом примере это составляет немногим больше, чем две закладки топлива. Как было определено выше, одна закладка дров сгорает около 3 часов, выделяя 70 кВт·ч тепловой энергии.

Потребность на обогрев дома 6.7·3=20,1 кВт·ч, запас аккумулирующего бака составит 70-20,1=49,9, то есть примерно 50 кВт·ч. Этой энергии хватит на период 50:6,7 – это около 7 ч. Значит на сутки требуется две полных заклаки и одна неполная.

Исходя из этих расчетов, рассмотрев несколько вариантов, останавливаемся на таком: в 23 часа делается неполная загрузка, в 6.00 и 18.00 – полная. Если начертить график уровня заряда теплоаккумулятора, видно, что максимальный заряд приходится на 60 кВт·ч в 9 утра.

Так как 1 кВт·ч=3600 кДж, запас должен составить 60·3600=216000 кДж тепловой энергии. Запас по температуре (разность максимального показателя воды и необходимого показателя подачи) 95-57=38°С. Теплоемкость воды 4,187 кДж. Таким образом, 216000/(4,187·38)=1350 кг. В этом случае необходимый объем теплоаккумулятора составит 1,35 м3.

Рассмотренный пример дает общее представление о том, как производится расчет емкости аккумулирующего бака. В каждом отдельном случае необходимо учитывать особенности отопительной системы и условия ее эксплуатации.

Особенности установки теплоаккумулятора

Перед установкой оборудования должен быть составлен детальный проект. Необходимо учесть все требования производителей отопительного оборудования. При установке накопительного резервуара должны соблюдаться следующие правила:

  • Поверхность емкости должна иметь надежную теплоизоляцию.
  • На входе и выходе должны быть установлены термометры для контроля температуры воды.
  • Объемные баки чаше всего не вписываются в дверной проем. Если нет возможности внести резервуар до окончания строительства, придется использовать разборный вариант или несколько баков поменьше.
  • На входной трубе желательно наличие фильтра грубой очистки.
  • Рядом с резервуаром должны быть вмонтированы предохранительный клапан и манометр. В самом баке также должен быть воздухоотводящий клапан.
  • Должна быть предусмотрена возможность слива воды из бака.

Использование теплоаккумулятора в системе с твердотопливным котлом увеличивает эффективность работы теплогенератора и срок его службы, а также позволяет более экономно расходовать топливо. Возможность более редкой закладки топлива делает пользование отопительным котлом удобнее для потребителя. Расчет необходимой емкости аккумулирующего резервуара должен учитывать тип котла, особенности отопительной системы и условия ее эксплуатации.

Распределит энергопотребление и сэкономит топливо

Выгоды от подключения теплоаккумулятора очевидны. В результате, котёл нужно растапливать гораздо реже, чем при обычной системе. А это экономия не только топлива, но также времени и физических сил.

Если речь идёт об отопительном приборе, который работает от электричества, то и здесь теплообменник с умной электроникой поможет сэкономить. Он распределит энергопотребление равномерно и целесообразно.

Ещё одно немаловажное преимущество: так как отопительная система с теплоаккумулятором будет работать стабильно, исключая резкие перепады температуры, срок эксплуатации всего оборудования значительно продлится. Вложение средств в организацию такой системы экономии энергоресурсов оправдает себя уже в первый отопительный сезон

Вложение средств в организацию такой системы экономии энергоресурсов оправдает себя уже в первый отопительный сезон.

Подключение профессиональные рекомендации

Чтобы правильно и максимально эффективно реализовать систему частного отопления на основе любого твердотопливного котла, можно подключать теплоаккумулятор несколькими методами. Они довольно распространены среди профессиональных мастеров, но этому можно обучиться и самостоятельно, так как в данных схемах нет ничего сложного и сверхъестественного.

Совет! Рассмотрите тот факт, что стоимость работ напрямую зависит от основного принципа построения системы постоянной циркуляции топлива в котле.

Схема подключения теплоаккумулятора

С подмешиванием жидкости

Схема подключения теплоаккумулятора к твердотопливному котлу распространенного типа предельно понятна. Легко и доступно применяется в обвязках систем постоянного отопления, которые основываются на циркуляции простого гравитационного типа топлива в котле. В этой ситуации происходит такое:

  • Во время нагревания установленного объема воды в самом теплообменнике устройства начинается ее циркуляция по всей системе установленного трубопровода, который проходит через клапан бойлера.
  • Когда заданная пользователем температура достигается, встроенный клапан активно начинает работать и соответственно поддерживать установленный заранее показатель, понемногу подмешивая только холодную воду из самого бойлера.
  • В этот момент в бак наливается горячая вода из установленного агрегата – так происходит зарядка теплоаккумулятора.
  • За все время, которое может быть определено только баком бойлера, топливо полностью выгорает.
  • Начинает обратный процесс, который состоит в подаче воды на небольшие радиаторы. Стабильность температуры сохраняется все время.
  • Когда непосредственный источник нужного тепла не может поддержать стабильный нагрев воды в емкости теплоаккумулятора, установленный клапан оперативно и надежно перекрывается, а система моментально приобретает свое исходное состояние.

Если электропитание отсутствует или же циркулярный насос отказывает, бойлер сразу переходит в специальный буферный режим, который дает возможность всей системе работать только на обратном клапане.

Подключение теплоаккумулятора к твердотопливному котлу

Набранная вода, которая нагрелась до этого момента в самом котле, далее активно поступает в установленный бак. Затем она направляется к нескольким радиаторам отопления. За счет этого непрерывного процесса обеспечивается плавное нагревание воды и аккуратное падение высоких температур.

Совет! Чтобы функционирование схемы отопления было на высоте, теплоаккумулятор надо монтировать достаточно высоко, чтобы не было контакта с радиаторами отопления.

С гидрораспределением

Система такого типа продается практически для каждой модели котла. За счет них можно предусмотреть беспрерывную и стабильную подачу электроэнергии. Чтобы вся обдуманная система работала правильно и налажено, стоит правильно и четко предусмотреть источник стабильного и полноценного питания.

Возможно реализовать такой принцип: установленный бойлер послужит лишь специальной емкостью, которая по максимуму стабилизирует температуру достаточно большого и необходимого для комфорта в помещении объема воды. В этом есть смысл в том случае, когда надо сразу давать питание на несколько контуров частного отопления.

Подключение теплоаккумулятора к твердотопливному котлу такого типа также нашла широкое применение у современных пользователей и застройщиков.

Какую именно схему подключения теплоаккумулятора выбрать зависит исключительно от индивидуальных потребностей владельца дома и проживающих там. Тут надо взвесить все преимущества и недостатки, а также учесть множество факторов, которые могут значительно повлиять на окончательный выбор.

Достаточно многое зависит от площади, которая будет отапливаться с помощью твердотопливного котла; используемых элементов и агрегатов всей установки; рассчитанного количества контуров, которые будут сделаны в обвязке; наличия продуманной системы горячего стабильного водоснабжения всего помещения.

Правильно организовать схему подключения является непростой задачей, которая требует к себе повышенной концентрации и правильного подхода. Если нет уверенности в своих знаниях, лучше доверить процесс опытным и квалифицированным специалистам.

Как устроен теплоаккумулятор?

Буферная емкость, как правило, изготавливается в форме цилиндра из листовой стали (черной или нержавеющей). Объем теплоаккумулирующего бака может варьироваться от сотни до нескольких тысяч литров. Чем больше объем емкости, тем больше ее габариты. Из-за внушительных линейных размеров баков-накопителей возникают сложности с их размещением в помещении котельных. Производители готовых теплоаккумуляторов выпускают модели как с теплоизоляцией, поставляемой в отдельной упаковке, так и без нее. Толщина слоя утеплителя обычно составляет 10 см, которые необходимо учитывать при монтаже оборудования. На бак с утеплителем надевается кожух, сшитый из качественного заменителя кожи. Утеплитель замедляет остывание теплоносителя, находящегося в теплоаккумулирующей емкости.

В зависимости от конструкции буферные емкости бывают:

  • пустыми (без теплообменников);
  • с одним или двумя змеевиками (теплообменниками);
  • с встроенными баками-бойлерами меньшего диаметра, используемыми для обеспечения автономной работы системы горячего водоснабжения загородного объекта.

В стальном корпусе бака предусматривается несколько резьбовых отверстий, которые используются для подключения аккумулирующего устройства к котлу и трубной разводке системы отопления дома.

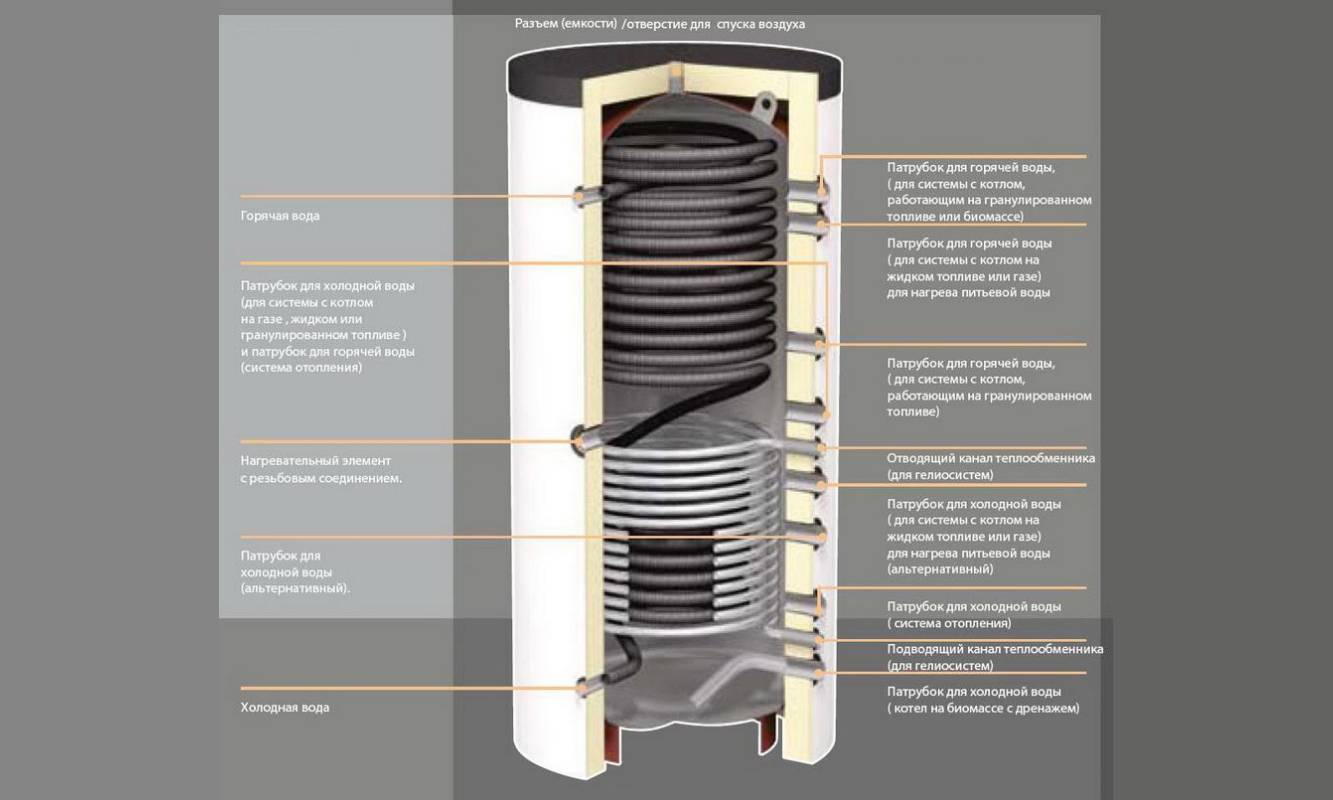

Внешний вид и внутреннее устройство термоаккумулятора (буферной емкости) с нижним теплообменником и слоем минераловатного утеплителя

Что это

Из фильмов о войне все помнят, как выглядит печка-буржуйка. У некоторых, возможно, они сохранились где-то на даче. Пока горит огонь в печи – в комнате тепло, но стоит ему погаснуть и через полчаса уже становится холодно.

То ли дело русская печь, ее тепла хватает надолго. За счет накопленного тепла в теле печи, она может в течение нескольких часов обогревать весь дом без вмешательства хозяев. В этом ее секрет. Ее кирпичи – это и есть теплоаккумулятор.

Нынешнее время очень рациональное. А русская печь такая огромная. И весь дом надо строить вокруг нее. Вот и придумали замену ей, компактный, экономичный тепловой аккумулятор с использованием современных материалов.

Плюсы и минусы

Можно установить теплоаккумулятор, в котором имеются функции бойлера Плюсы использования теплового аккумулятора:

  • Сохраняет тепловую энергию в течение нескольких часов и дней.
  • Исключается перегрев котла.
  • Тепловая энергия не расходуется зря, а накапливается, чтобы быть использованной в дальнейшем, благодаря этому увеличивается КПД котла и отопительной системы в целом.
  • Позволяет экономить финансовые средства.
  • Температура воздуха в помещениях легко поддерживается на оптимальном уровне, резкие скачки температуры исключены.
  • Нет необходимости в частых загрузках топлива.
  • Дополнительно к твердотопливному котлу можно установить гелиосистему, являющуюся бесплатным источником тепловой энергии.
  • Некоторые модели термоаккумуляторов для отопления могут совмещать функции бойлера.
  • Долгий нагрев – оптимальна установка в домах, предназначенных для постоянного проживания. В дачных коттеджах, которые посещаются зимой в выходные, пользу такой прибор не принесет.
  • Высокая стоимость – они стоят примерно столько же, сколько и котел, а иногда и дороже.
  • Значительные габариты и вес – из-за этого возникают определенные сложности при транспортировке и монтаже. Кроме того, теплонакопитель, предназначенный для отопления, устанавливают в непосредственной близости к котлу, там же должно находиться дополнительное оборудование, поэтому нередко приходится выделять для установки приборов специальное помещение и подготавливать его специальным образом: обустраивать опорную площадку, способную выдержать вес накопителя. В заполненном состоянии резервуар может весить 3-4.
  • Требуется котел высокой мощности – покупка накопителя оправдана, если мощность котла не используется в полной мере, имеется как минимум двойной запас мощности, в противном случае прибор будет бездействовать.

Теплоаккумулятор можно сделать своими руками из нержавейки и медной трубы При изготовлении теплоаккумулятора своими руками удастся сэкономить значительную сумму. Самая простая конструкция изготавливается из стальной нержавеющей бочки или даже листовой нержавейки толщиной не менее 3 мм. Также потребуется медная трубка диаметром 3 см и длиной 14 м. Ее сгибают в виде спирали и помещают внутрь бака. Снизу делают подводку холодной воды, сверху отвод для горячей, устанавливают на отводы запорные краны. Обязательно нужно утеплить теплоаккумулятор, сделанный своими руками для твердотопливного котла, иначе он будет неэффективен. Также необходимо установить датчики давления и температуры.

Принцип работы

Для сглаживания колебаний напряжения в сети или защиты от его кратковременного пропадания используется принцип двойного преобразования, состоящий в следующем:

  1. Корректируемое переменное напряжение подается на сетевой фильтр, сглаживающий резкие колебания за счет ограничения ВЧ гармоник.
  2. Оно поступает на диодный мостик, преобразующий переменную составляющую в постоянную.
  3. При необходимости часть выпрямленного тока расходуется на схему зарядки дежурного аккумулятора, используемого в ситуации, когда напряжение пропадает на длительное время.
  4. Основная его часть поступает на инвертор, в котором осуществляется обратное преобразование постоянной составляющей в переменную.
  5. Полученное таким образом стабилизированное напряжение пригодно для питания твердотопливного или газового котла.

Основные технические характеристики теплоаккумулятора для частного дома

Бак теплоаккумулятора имеет цилиндрическое или квадратное сечение и объём от 200 до 30000 л. Материалы для изготовления служит нержавеющая сталь или металлические сплавы с антикоррозионным покрытием. Кроме того, наличие воды, занимающей весь внутренний объем замедляет интенсивность коррозии. Буферные емкости небольшого объема покрывают изнутри эмалью. Некоторые производители предлагают емкости, изготовленные из термостойких полимерных материалов с дополнительными ребрами жесткости для укрепления конструкции. Такие изделия не боятся коррозии, однако имеют существенные ограничения по размерам в связи с низкой прочностью материала.

Некоторые баки имеют горизонтальные перегородки, разделяющие внутреннее пространство на отдельные секции. Это способствует более выраженному температурному расслоению воды. Как следствие, повышается эффективность управления тепловыми потоками.

Количество пар патрубков подачи и обратки зависит от системы отопления. Большинство моделей имеют от 2 до 10 пар. При этом на каждую пару рекомендует устанавливать отдельный циркуляционный насос. В конечном счете, более целесообразно при обвязке котла с теплоаккумулятором дополнительно использовать тепловой коллектор (гребенку) для распределения теплоносителя по контурам.

Некоторые модели предоставляют возможность установки дополнительных нагревательных элементов. Теплоаккумулятор с тэном, в зависимости от его мощности, может стать полноценным источником тепла, полностью заменив твердотопливный котел, при менее эффективных режимах обогрева.

Тепловой аккумулятор своими руками

Сложность изготовления буферных емкостей для отопления заключается в создании надежной теплоизоляции. Для этого нельзя использовать обычную бочку или аналогичную ей емкость. Помимо этого параметра ёмкость радиатора отопления должна выдержать нагрузку воды на стенки и возможные гидравлические удары.

Самая простая конструкция представляет собой куб, внутри которого располагается П-образный трубопровод или змеевик из медной трубы. Последний предпочтительнее, так как он имеет большую площадь теплообменной поверхности, а медь обладает оптимальным значением теплопроводности. Эта конструкция подключается к общей магистрали. Для изготовления емкости системы отопления понадобятся стальные листы, толщиной не менее 1,5 мм и металлическая труба. Ее диаметр должен быть равен сечению трубопровода на этом участке отопления.

Минимальный набор инструментов включает в себя следующее:

  • Сварочный аппарат;
  • Угловая шлифовальная машина (болгарка);
  • Дрель со сверлами по металлу;
  • Измерительный инструмент.

Проще всего изготовить ёмкость для радиаторов отопления кубической формы. Предварительно составляется чертеж, по которому будут выполняться все дальнейшие работы. Наличие ТЭНа не обязательно, но предпочтительно. Он сможет поддерживать уровень нагрева воды на должном уровне.

Порядок изготовления теплового аккумулятора

Сначала вырезаются листы прямоугольной формы, из которых будет состоять корпус емкости системы отопления. На этом этапе нужно учитывать зазор для сварки – он может составлять от 1 до 3 мм в зависимости от аппарата и выбранных электродов. Затем в заготовках вырезают отверстия для крепления трубопровода, ТЭНа и патрубков для наполнения емкости. Чугунные батареи отопления не могут крепиться непосредственно к ней. Поэтому нужно рассчитать тепловые потери от емкости к радиатору.

После сборки конструкции нужно сделать теплоизоляцию корпуса. Для накопительной емкости отопления лучше всего использовать базальтовый утеплитель. Он имеет следующие важные качества:

Не горюч. Плавление происходит при температуре свыше 700°С;
Легко устанавливается. Базальтовая вата достаточно упруга;
Имеет пароизоляционные свойства

Это важно для вывода конденсата, который будет неизбежно скапливаться на корпусе аккумулирующей емкости во время работы отопления

Применение полимерных материалов (пенополистирол или пенопласт) недопустимо, так как они относятся к группе легковоспламеняющихся. Теплоизоляцию буферной емкости лучше всего делать после подключения к системе отопления. Так можно уменьшить тепловые потери на входных и выходных патрубках.

В качестве ёмкости можно использовать старый стальной резервуар. Но толщина его стенки не должна быть менее 1,5 мм.

Виды агрегатов

Функционально бойлеры делят на два основных вида:

  • системы, обслуживающие только отопительные приборы;
  • для подключения отопления и соединения с водяным контуром ГВС.

Если схема использования напорного резервуара подразумевает подключение только радиаторов отопления, то в качестве теплоносителя может использоваться антифриз. Такой теплоноситель особенно актуален для небольших производств, станки которых не терпят сильного охлаждения.

Схема, связанная с водяным контуром горячего водоснабжения, в обязательном виде напитывается водой. Это делается во избежание смешивания жидкостей при аварийных ситуациях. Источники, работающие на твердом топливе, чаще всего используют воду в качестве теплоносителя. Схема с водяным накопителем тепла легче воплощается своими руками.

По принципу теплоотдачи накопительные резервуары делят еще на два типа: динамические или статические.

Статические теплоаккумуляторы подразумевают прямой нагрев жидкости внутри емкости. Это осуществляется тэнами, подключенными к электрической сети или альтернативным источникам энергии.

Динамические агрегаты работают в связке с котлами на твердом топливе или газе. В этом случае жидкость нагревается в котле и поступает в бойлер. А змеевик, связанный с водяным контуром водоснабжения или радиаторами, нагревается от жидкости, поданной из отопительного котла.

В системах с динамическим типом теплоотдачи более рациональна схема с трехходовым краном, клапаном или автоматическим устройством. Это позволит регулировать температуру в радиаторах или теплых полах через запорную арматуру, управляющую водяным контуром.

Стандартная схема подключения теплоаккумулятора с использованием устройства LADDOMAT 21 в качестве смесительного узла

Синий цвет – ХВС, красный – ГВС.

Устройство и присоединение к отопительной сети

Простейший тепловой аккумулятор представляет собой утепленную стальную емкость. Устойчивость корпуса к давлению воды обеспечивается за счет круглой формы с полусферическими крышками. Более продвинутые теплоаккумуляторы для отопления комплектуются спиралевидным теплообменником для ГВС, электрическими нагревателями и змеевиком, нагревающим воду от солнечных коллекторов.

Чтобы подключить теплоаккумулятор к источнику тепла и отопительной сети, чаще всего используется стандартная схема с первичным (котловым) и вторичным (система отопления) контуром, в состав которой входят:

  • циркуляционный насос котлового контура;
  • насос, обслуживающий тепловую сеть;
  • смесительный трехходовой клапан с термоголовкой либо сервоприводом;
  • вентиль балансировочный;
  • расширительный бак мембранного типа;
  • группа безопасности;
  • запорная арматура.

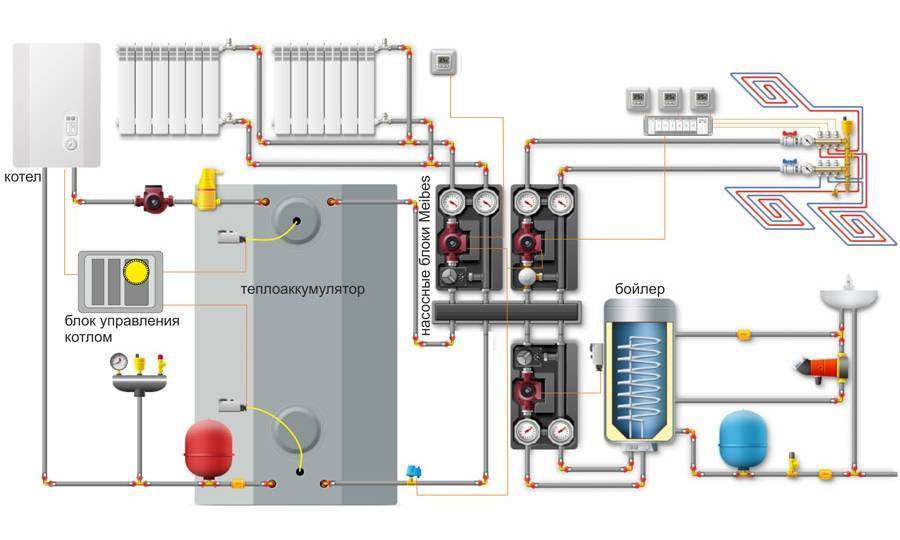

Система отопления с теплоаккумулятором, собранная по стандартной схеме, работает следующим образом:

  1. Отопительный агрегат греет теплоноситель, поступающий в верхнюю зону буферной емкости.
  2. Схема отрегулирована таким образом, что теплоноситель, попавший в бак для отопления, идет через его верхнюю зону сразу на выход, к радиаторной системе или теплым полам. Регулировка осуществляется балансировочным вентилем, установленным на входе в аккумулятор тепла со стороны отопительной сети.
  3. Достигнув трехходового клапана, часть воды проходит дальше, к радиаторам. Клапан пропускает ровно столько теплоносителя, сколько требуется для поддержки температуры в батареях. Поскольку котел в это время продолжает работать, а тепло уходит в систему не полностью, то аккумулятор начинает «заряжаться» послойно, сверху вниз.
  4. Остывшая вода из тепловой сети проходит циркуляционный насос, балансировочный вентиль и снова попадает в буферную емкость, только в нижнюю зону бака.
  5. Пройдя ее напрямую, теплоноситель очищается в грязевике, минует насос котлового контура и снова подается на подогрев в котел. Перед насосом установлен расширительный бак, воспринимающий лишний объем воды.

Для компенсации теплового расширения воды в тепловом аккумуляторе для отопления к нему подключается собственный расширительный бачок вместительностью 1/10 от объема резервуара.

Как сделать своими руками

Самый простой способ изготовления теплового аккумулятора для отопления своими руками подразумевает наличие готовой стальной бочки.

Бочка для теплоаккумулятора

Если же необходимая емкость отсутствует, то ее нужно сварить из стальных листов, толщина которых должны быть 2 мм. Если подключение теплоаккумулятора происходит в качестве гидравлического разделителя, то снизу нужно врезать два штуцера и сверху два, длина этих приспособлений должна быть идентичной толщине утеплителя. К нижним патрубкам необходимо присоединить тройники с термометрами. Далее бочку нужно обвернуть фольгой, а после утеплителем

В качестве утеплителя важно использовать материал, который контактируя с горячими поверхностями, не выделяет ядовитых испарений. Последний этап: емкость, предварительно обитую теплоизолятором закрыть снаружи кожухом из тонколистовой стали или жести

Если же теплоаккумулятор параллельно будет использован в качестве нагрева горячей воды, то необходимо изготовить еще змеевик. Материалом выступает медная труба, диаметр которой составляет 20 мм.

Еще один способ, которому обыватели отдают большее предпочтение — это изготовление теплоаккумулятора из еврокуба ёмкостью 1000 литров. Рекомендуется использовать еврокубы, высокое качество которых подтверждено международным сертификатом качества.

Прежде чем начать изготавливать термоаккумулятор из еврокуба, следует помнить, что температура жидкости, которая будет находиться в такой резервуаре не должна превышать 72°С, поэтому стандартные еврокубы для отопительных систем с высокой температурой не подходят.

Для того, чтобы самостоятельно соорудить тепловой аккумулятор из еврокуба нужны следующие материалы:

  • еврокуб из пищевых материалов;
  • тэн 3000 Вт, 3 штуки;
  • футорка с прокладками G2″ на G1″1/4, 5 штук;
  • муфта D32 — G1 1/4″, 2 штуки;
  • адаптер-переходник G1″1/4, 2 штуки;
  • контргайка G1″1/4, 5 штук;
  • сгон G1″1/4 30 см, 2 штуки;
  • сантехнический лён или специальная паста;
  • герметик;
  • карданный ключ.

Теплоаккумулятор из еврокуба на 1000 л

Сборка осуществляется следующим способом:

  1. Дрелью в корпусе контейнера нужно сделать врезку под тэны, далее в отверстия вставить футорки с применением прокладок и силиконового клея-герметика, с внутренней стороны закрепить футорки контргайками и установить тэны.
  2. Затем необходимо обеспечить подачу воды в теплообменник, это осуществляется при помощи штатной сливной горловины через переходники.
  3. Следующий этап: в верхнюю часть еврокуба врезается “обратка” и подключается, после чего нужно разметить место под врезку и установку теплообменника, а также врезать футорки и вкрутить в них сгоны.
  4. С внутренней стороны сгонов надо прикрутить муфты для подсоединения гофру, затем ее закрепить и равномерно распределить по объему теплового аккумулятора для отопления.
  5. Подключая тепловой аккумулятор, на место монтажа устройства нужно установить лист ЭППС, толщина которого должна составлять 10 см, а также по задней стенке проложить ПСБ толщиной 15 см.

Утепляется тепловой аккумулятор при помощи 10 сантиметрового листового пенопласта. Его нужно приклеить к корпусу еврокуба.

Помимо твердотопливных котлов, использовать теплоаккумулятор выгодно для газовых и электрических отопительных устройств:

  • Используя газовые котлы, экономия достигается из-за переменного использования теплоаккумулятора и самого котла. При этом газ расходуется в меньших количествах, так как газовая горелка включается намного реже.
  • Для электрокотлов теплоаккумулятор достаточно включать на полную мощь только в ночью, так как тарифы на электроэнергию в это время намного ниже.  В дневное время, когда котел отключен, обогрев осуществляется за счет тепла, которое накопилось за ночь.

В теплоаккумуляторе отсутствуют подвижные механические элементы и работа его статична. А это означает, что данное устройство надёжно и долговременно в использовании.

Расчет объема теплонакопителя

Слишком малый объем неэффективен, большой нецелесообразен с точки зрения затрат и потери полезной площади помещения. Точный расчет выполнить невозможно ввиду отсутствия информации о теплопотери здания, особенно, если оно находится в стадии проектирования.

Однако есть возможность рассчитать максимально приближенно. В качестве исходных данных служит мощность котла и суммарная площадь всех отапливаемых помещений. Расчеты производятся следующим образом:

  1. Мощность нагревателя в киловаттах находится в прямой зависимости с площадью. 1КВт способен обогреть 10 м2. Если дом 120 м2, то котел должен выдавать 12 КВт. Необходимо заложить запас, чтобы оборудование не работало на предельной нагрузке (средний коэффициент – 1,5). Получается, нужно устанавливать котел 18 КВт.
  2. Пренебрегая объемом жидкости в трубах и радиаторах, принимается, что каждый киловатт мощности расходуется на разогрев 25 л. теплоносителя в теплоакуумуляторе. Перемножив две величины, получаем 450 л. Эта величина не предельная, ведь на прошлом шаге был заложен запас мощности 50%.

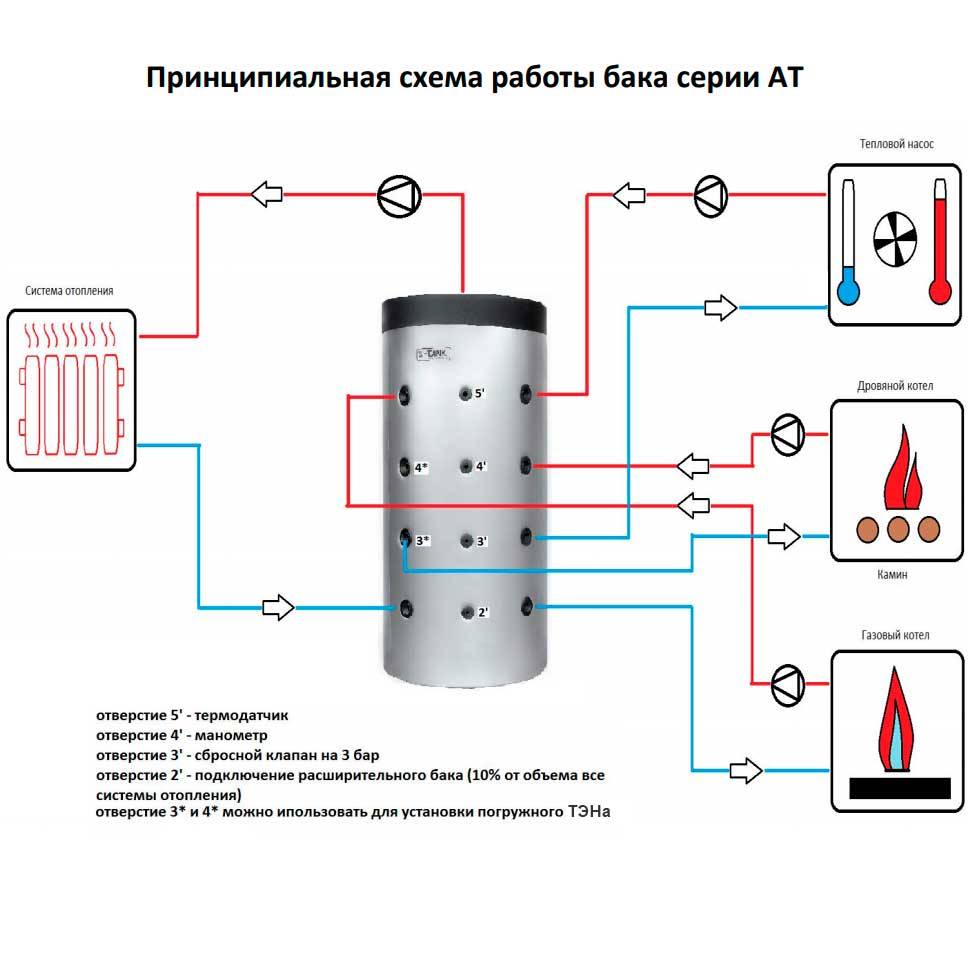

Что еще можно подключить, кроме котла?

Помимо котельного оборудования к теплоаккумулирующему баку могут быть подключены альтернативные источники тепла (солнечный коллектор. каминная топка и др.). Наличие таковых источников позволит в летнее время вообще не протапливать котел, так как отданной ими тепловой энергии будет хватать на подогрев горячей воды для системы ГВС.

К недостаткам использования готовых буферных емкостей можно отнести их высокую стоимость и большие размеры. Затраты окупаются в зависимости от объема теплоаккумулятора в течение нескольких лет. При желании накопительный бак можно сделать своими руками. В данном видеоролике показан пример выполнения подобного проекта.

Назначение теплоаккумулятора

Теплоаккумуляторную емкость можно подключать к любому типу котла

Теплоаккумулятор для различного типа котлов отопления представляет собой заполненный водой резервуар внушительного размера, который позволяет решить проблемы, возникающие при работе отопительного котла:

  • перерасход энергии;
  • избыточная мощность отопления;
  • перегрев воды в котле;
  • периодические колебания температуры нагрева из-за неравномерности самого процесса горения и несвоевременной закладки дров, угля;
  • несовпадение пиков выработки и потребления тепловой энергии.

Часть проблем можно решить путем установки пиролизного котла длительного горения, но в последнем случае он не поможет. Особенность работы котла в том, что после закладки топлива мощность отдачи тепловой энергии постепенно увеличивается, достигая пиковых значений, а затем также постепенно уменьшается. Если вовремя не добавить топливо в котел, он останавливается, теплоноситель начинает остывать, а вместе с этим падает температура в доме. В период пиковой выработки тепла система не в состоянии эффективно распределять всю энергию, поскольку оснащена терморегуляторами, поэтому часть тепла растрачивается впустую. Если котел электрический, гораздо выгоднее накапливать тепло в ночные часы, когда электроэнергия рассчитывается по льготному ночному тарифу, чтобы днем потреблять электричество как можно меньше.

Резервуар теплоаккумулятора для системы отопления выполнен из нержавеющей или обычной стали, изнутри может быть покрыт защитным лаком. Стенки сверху окрашиваются теплоустойчивой краской, затем закрываются теплоизоляционным материалом и кожзаменителем. Фактически при подключении теплоаккумулятора объем теплоносителя в системе отопления увеличивается, что позволяет компенсировать пиковую мощность котла и одновременно накопить тепло для передачи ее теплоносителю при падении мощности выработки тепловой энергии котлом. Благодаря качественному утеплению вода в теплоаккумуляторе остывает долго. Она сохраняется в нагретом состоянии в течение нескольких часов и даже дней и посредством насоса подается в систему. Принцип действия теплоаккумулятора основан на разной теплоемкости различных сред, в частности воды и воздуха. Уменьшение температуры 1 л воды на один градус приводит к повышению температуры воздуха объемом 1 м3 на 4 градуса.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
