Основные плюсы матов
При использовании специальных матов владелец получает такие достоинства материала:
- На всю продукцию производитель предоставляет сертификаты качества, соответствие пожарной безопасности, нормам санитарии. Это свидетельствует о высоком качестве изделий, соответствующем европейским стандартам.
- Маты производят на основе самозатухающего сырья, которое на 90% делается на европейском оборудовании. А значит, процесс также соответствует критериям качества.
- Основа материала – пенополистирол, отличающийся отличной плотностью. Все его параметры сохраняются на протяжении всего срока эксплуатации.
- Маты по сравнению с обычной подложкой оснащены дополнительной ламинированной, кашированной плитой. На верхнем слое кэшируют пленочное покрытие, которое также способствует правильной работе теплоизоляции.
- Присутствие дополнительных участков для сцепления, где располагаются трубы теплового пола.
- Наличие на матах разметки облегчает укладку, увеличивая эффективность обогрева.
Планирование водяного теплого пола – расчет отопительных контуров и объема труб по программе
Во многих квартирах сегодня устанавливают водяные теплые полы по соображениям экономии. Температура подачи подогрева в этих системах намного ниже, чем при использовании радиаторов. Перед тем, как спроектировать и спланировать систему отопления, необходимо определить потребность в теплоэнергии, мощности и нагрузку для обогрева каждой комнаты в здании. Чтобы провести расчет водяного теплого пола по программе, нужно определиться с параметрами будущего покрытия.
Расчет с помощью программы
В программах расчета используется упрощенный метод для определения тепловой нагрузки на жилые здания в соответствии со стандартными нормативами. На этапе планирования возникают следующие вопросы:
- Каковы требования к материалам для такой системы отопления.
- Сколько нагревательных контуров должно быть установлено.
- Какое количество труб нужно для рекомендуемой мощности обогрева.
Одним из решений является программа расчета теплого пола Valtec. Чтобы использовать ее правильно, требуется достаточно обширная информация. Первый шаг – выбор расстояния между трубами, если это не задано выбранной системой подогрева. В Валтек программе расчета теплого пола вы также должны отметить употребляемый теплогенератор для обогрева помещения:
- При применении насоса нужно выбрать расстояние установки немного меньше, чтобы поддерживать температуру потока в трубах как можно ниже. Рекомендуется шаг в 10 см.
- При использовании другого источника обогрева помещения, который работает с более высокой температурой подачи, следует выбрать шаг в 15 см.
Как только программа для расчета теплого пола определит правильное расстояние, вторым шагом будет проектирование отопительных контуров в помещении. Убедитесь, что размер трубы на них не слишком длинный. Трубы в системе не должны превышать 100 м плюс соединительный контур, иначе потеря давления будет слишком высокой, и отопительный контур будет слабо реагировать или вообще не прогреваться.
В программе расчета теплого пола для разных расстояний требуются использовать следующие количества труб в помещении:
| Расстояние | Труб на квадратный метр |
| 15 см | 5,8 м |
| 12,5 см | 6,8 м |
| 10 см | 8,8 м |
Теперь вы можете легко вычислить число требуемых отопительных контуров в каждой комнате на основе стандартных значений программы для расчета теплого водяного пола.
Пример расчета количества труб в помещении площадью 24 кв. м (6 м х 4 м):
Расстояние укладки 15 см – 24 кв. м х 5,8 м = 139,2 м труб
Принимая во внимание максимальную длину в 100 м, согласно программе для раскладки теплого пола, должны быть запланированы 2 отопительных контура для напольной системы в помещении. Для них круги обычно устанавливаются одинаковой длины, так они прогреются равномерно, быстро достигнув нужной мощности и температуры
Таким образом, с помощью программы для раскладки теплого водяного пола можно легко оценить потребность в материалах, определить стоимость работ и количество нужных шагов для выполнения работы
Тип установки системы труб, будь то «улитка» или «змейка», не имеет значения
Таким образом, с помощью программы для раскладки теплого водяного пола можно легко оценить потребность в материалах, определить стоимость работ и количество нужных шагов для выполнения работы. Тип установки системы труб, будь то «улитка» или «змейка», не имеет значения.
Расчет системы напольного отопления в интернете
Сегодня можно использовать программы для теплого пола, существует много вариантов на различных сайтах. Применение таких калькуляторов освобождают от сложных вычислений. Для правильного подсчета раскладки теплого пола в программу нужно вводить все требуемые данные.
Полностью полагаться на онлайн-калькулятор не стоит, все предоставленные рекомендации приблизительны. Однако с помощью полученной информации можно проводить раскладку труб теплого пола, программа оценит объемы будущей работы в помещениях.
Мы с удовольствием определим требуемые количества для вас. Просто отправьте запрос с вашим планом или сведениями о размерах комнаты по электронной почте или через форму запроса на сайте. Мы рассчитаем мощность системы напольного отопления, рекомендуемое количество труб и вышлем предложение по установке системы.
pol-hot.ru
Разновидности матов, применяемых для водяных теплых полов
Выпускается несколько типов матов, различающихся материалом изготовления, способом крепления труб, предназначением для конкретных видов помещений.
Фольгированные маты
Фольгированные маты -изготавливаются из вспененных полимеров (чаще всего – полиэтилена, пенофола), и по одну сторону имеют слой фольги. Застилаются они обязательно фольгированной частью наружу, и по этой поверхности выкладывают трубы для теплоносителя.
Самые простые, тонкие фольгированные маты из вспененного полиэтилена
Вариант – не самый удачный, и возможный лишь в том случае, если основание пола уже имеет достаточный уровень термоизоляции, а сам теплый пол рассматривается лишь в качестве дополнения к имеющейся системе отопления. Абсолютно не применим данный вид матов в квартирах первых этажей, под которыми расположены подвалы или цокольные помещения. Неэффективны они и при частном одноэтажном строительстве.
Еще один существенный минус – для выкладки труб поверх таких покрытий потребуются специальные дополнительные конструкции – металлическая сетка, «гребенки» и т.п.
Фиксация труб на металлическую сетку
Тонкие маты из экструдированного полистирола
Плоские маты из экструдированного полистирола (ЭППС) толщиной 40÷50 мм с фольгированным покрытием вполне применимы для водяного теплого пола, но с некоторыми оговорками. Важна высокая плотность ППС – около 40 кг/м³. Сам по себе материал не имеет гидрозащиты, поэтому потребуется перед укладкой труб простилать его полиэтиленовой пленкой.
Небольшое неудобство на некоторых матах такого класса – отсутствие разметочных линий, поэтому их придется наносить самостоятельно. Зато крепление труб по месту осуществляется очень просто – с помощью специальных скоб.
Скоба для фиксации трубы
Использование подобных матов позволяет смонтировать теплый пол, который может стать основным источником обогрева в комнате.
Маты из ЭППС с покрытием
Более совершенными являются ЭППС маты из материала повышенной прочности, которые, помимо фольгированного слоя, имеют еще и пленочное покрытие с нанесенной на нее разметочной сеткой, существенно упрощающей процесс укладки труб в соответствии с заранее вычерченной схемой.
Маты из ЭППС с покрытием
Чрезвычайно удобны подобные маты и в укладке на пол. Они раскатываются из рулонов подобно тракторной гусенице, превращаясь в плотную монолитную поверхность безо всяких щелей. Для сопряжения соседних рядов предусмотрены специальные пазы – ламели. Крепление к таким матам также осуществляется с помощью скоб или «гребенок».
Укладка их проста и удобна
Пенополистирольные профильные маты

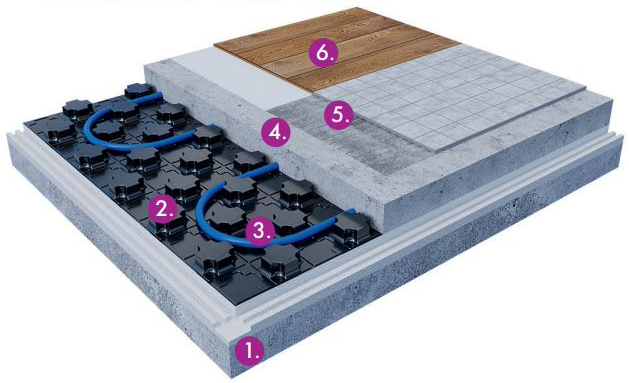

Безусловно, самыми удобными для теплого водяного пола являются пенополистирольные профильные маты. Их изготавливают по технологии штамповки, что позволяет придать им сложную конфигурацию. На верхней поверхности такого материала имеются фигурные выступы различной формы (прямоугольные, цилиндрические, треугольные и т.п.) высотой от 20 до 25 мм (так называемые, бобышки).
Ламинированный мат с уложенной трубой
В образующиеся между бобышками пазы плотно укладываются трубы отопления, получая при этом отличную фиксацию, полностью исключающую смещение труб во время заливки стяжки.
Профильный мат без ламинирования
В продаже встречаются пенополистирольные маты с бобышками без ламинирующего пленочного покрытия, но лучше остановить свой выбор на матах с покрытием — они немного дороже, но их надёжность существенно выше, так как они одновременно выполняют и роль гидроизоляционного слоя.
У таких матов – множество достоинств:
- Плотность используемого при их изготовлении пенополистирола – 40 кг/м³, что позволяет им с легкостью выдерживать все механические нагрузки.
- Теплопроводность материала крайне невысока, от 0,035 до 0,055 Вт/м² × ºС – они отлично удерживают тепло, не допуская ненужного нагрева межэтажных перекрытий или залитого основания пола.
- И сами физические характеристики ЭППС, и сложная ячеистая конфигурация матов делает их великолепными шумопоглотителями – помещение получает дополнительную звукоизоляцию.
- Как уже говорилось, пленочный слой обладает хорошими гидроизоляционными качествами. Помимо этого, специальная система торцевых центрирующих замков матов позволяет собрать их в сплошную поверхность, без зазоров по стыкам, способных пропускать влагу.
Обычно маты выпускаются стандартными размерами 1.0 × 1.0или же 0.8 × 0,6 м, с толщиной (без бобышек) от 5 до 50 мм. Размещение выступов позволяет строго выдерживать шаг укладки трубы – от 50 мм и более, с расстоянием, кратным 50.
Что учесть при выборе
Подбор теплоизолирующих матов основывается на анализе следующего:
- уровень гидроизоляции;
- степень противостояния разным видам нагрузок (в статике, динамике);
- сечение труб;
- нюансы помещения, где укладывают водяной обогреваемый пол: есть ли значительные холодные потоки снизу и подобные характеристики.
Рулонные маты обладают невысокими гидроизоляционными качествами, поэтому не для цокольных этажей. Исключение составляют случаи, если уже есть определенный уровень теплоизоляции. При использовании для квартир, снизу которых также есть жилье, например, в МКД. При протечке такая подкладка не удержит жидкость, которая потечет прямо через нее почти беспрепятственно и зальет помещения снизу.
Блоки листовые и фольгированные из пенополистирола – более надежная преграда, так как непроницаемые. Влагу через себя не пропустят, протечка исключена. Другое достоинство – проводимость тепла чрезвычайно низкая, что обеспечивает максимальную защиту от теплопотерь.
Важно оценить плотность, что значимо для стойкости к механическим влияниям, рекомендованная величина – от 36 кг/м. Высокие значения – от 40 кг/ м есть у продукции профильной, с фольгой и у плоских матов
Такая теплоизоляция стойкая к деформированию, упругая, восстанавливает форму. Указанными утеплителями можно отделывать поверхности под теплые полы как основного обогрева помещения.
Рулонная теплоизоляция самая ненадежная, аутсайдер, по степени плотности и толщине они на последних местах, соответственно, слабо противостоят нагрузкам, чаще для создания дополнительного отопления к уже существующему.
Важной является толщина изоляции водяных теплых полов. Подкладка в среднем забирает 70 – 110 мм высоты помещения, что влияет также на размеры стяжки и финишного напольного покрытия
Если уже уложена какая-либо теплоизоляция, то можно выбрать более тонкие плиты. Но большая толщина также имеет свои плюсы: улучшенная гидро- и шумоизоляция, что важно для панельных домов.
Профильные плиты с выступами важно подобрать под параметры труб, чтобы их диаметр подошел для плотной фиксации между бобышками
Виды подложек
Подложка для тёплого пола представляет из себя гибкий настил, который располагается между плитой перекрытия и нагревательным элементом. Подложка имеет ряд функций:
- гидроизоляция — обеспечивает защиту нагревательного элемента от проникающей снизу влаги;
- теплоизоляция — препятствует проникновению тепла вниз;
- равномерно распределяет тепло, если нагревательные элементы расположены на некотором расстоянии друг к другу. Благодаря подложке тепло распределяется по всей поверхности равномерно;
- отводит тепло от нагревательных элементов, предотвращая перегрев;
- выполняет небольшую звукоизолирующую функцию;
- выравнивает мелкие неровности чернового пола.
Поскольку подложка имеет несколько назначений, она должна отвечать определённым требованиям:
- быть влагоустойчивой, то есть не выходить из строя в случае, если на её попадёт вода;
- быть упругой и выдерживать давление покрытия и вес содержимого помещения;
- быть жёсткой и не сминаться под давлением;
- быть устойчивой к грибковой плесени и бактериям.
Рекомендуем: Можно ли использовать тёплый пол как основное отопление?
Подложки бывают:
- минеральные;
- натуральные;
- синтетические;
К минеральным видам подложки можно отнести стеклохолст. Он представляет из себя рулонный материал, изготовленный из стеклоткани. Стеклохолст не намокает, не горит, но обладает минимальной теплоизоляцией. Используется как контур между водяным тёплым полом и покрытием.
К натуральным видам можно отнести пробковые, джутовые, войлочные подложки. Это простые в эксплуатации, экологичные материалы.
Без специальной пропитки быстро подвергаются разрушающим биологическим воздействиям, то есть заражаются грибком и бактериями, что значительно уменьшает срок их службы.
Вышеперечисленные виды материалов используют как подложку между стяжкой и напольным покрытием, например, под ламинат.
Водяной тёплый пол
Водяной тёплый пол — это трубопровод, по которому движется нагретый теплоноситель. Половое покрытие прогревается за счёт горячей воды, поступающей из системы отопления или котла. Регуляция теплоносителя осуществляется при помощи коллекторного узла, оборудованного насосом. Подаваемая температура в трубы не должна превышать 45 градусов.
Водяная система имеет не мало плюсов:
- равномерно прогревает помещение;
- экономична — расходы на эксплуатацию не значительные;
- допустима укладка по всей площади — нет риска перегрева поверхности под тяжёлой мебелью.
К минусам данного вида можно отнести:
- сложный процесс укладки и продолжительный по времени;
- конструкция уменьшает высоту потолков, ведь чаще она заливается бетонной стяжкой;
- сложность ремонтных работ при протечке, так как потребуется демонтаж всего «пирога».
Важно знать! В многоэтажках такие устройства устанавливаются редко, потому что требуется разрешение на подключение к общей отопительной системе. Кроме того, есть риск затопления соседей снизу. Что касается материала, из которого изготавливаются трубы для тёплых водяных полов, то есть несколько разновидностей
Что касается материала, из которого изготавливаются трубы для тёплых водяных полов, то есть несколько разновидностей
Что касается материала, из которого изготавливаются трубы для тёплых водяных полов, то есть несколько разновидностей.
Медь
Медь — самый подходящий вариант для труб водяного тёплого пола. Она не подвержен коррозии, хорошо переносит механические нагрузки и давление, которое оказывается на материал внутри трубы. Выдерживает температуры от -100 до +250 градусов. В случаи, если теплоноситель внутри контура замерз — трубы не трескаются.
При использовании трубопровода из меди существует ряд ограничений:
- не допустимо укладывать в одном контуре трубы из стали и меди;
- не рекомендовано производить монтаж самостоятельно, так как работа сложная, требующая профессионального оборудования;
- нельзя применять теплоноситель с кислой и щелочной средой, чтобы магистраль служила дольше.
Стоимость труб из меди высокая, но она окупится благодаря длительному сроку службы — более 50 лет.
Тёплые водяные полы с медными трубами рекомендовано устанавливать в домах с непостоянным проживаем, где есть опасность, что магистраль может замёрзнуть.
Металлопластик
Металлопластик — относительно новый материал, состоящий из внешнего и внутреннего слоя, а также армирующего с алюминиевой фольгой.
Трубы из этого материала обладают высокими эксплуатационными характеристиками. Они:
- долговечны — до 50 лет;
- устойчивы к коррозии;
- невосприимчивы к отложениям минеральных образований;
- биологически инертны — не выпускают вредоносные вещества;
- стойки к химическим веществам — возможно заливать воду с различными добавками или антифриз;
- лёгки — поэтому несложно произвести монтаж самостоятельно, без специального оборудования;
- обладают хорошими звукоизолирующими свойствами.
К сведению! Несмотря на простоту монтажа труб из металлопластика, желательно иметь хотя бы небольшой опыт в данной работе. Так как неправильная установка, может привести к ослаблению фитингов в процессе эксплуатации. Поэтому лучше, чтобы часть контура залитая стяжкой была цельной. Кроме того, трубопровод из такого материала имеет температурные ограничения, от -10 до +95 градусов.
Полипропилен
Полипропиленовые контуры имеют приемлемую цену, несмотря на это эксплуатационные характеристики высокие, однако они не рекомендованы для тёплых полов. Причина кроется в жёсткости материала, что усложняет процесс изгиба контура. Поэтому, специалисты советуют их стелить в ТП в исключительном случае, и в помещениях не подверженных минусовым температурам.
Сшитый полиэтилен (REX)
Этот материал относительно новый, но однако уже хорошо себя зарекомендовал. Он обладает неплохими свойствами:
- температурный придел от 0 до +95 градусов, хотя непродолжительное время способен выдержать -50 и +150;
- наличие деформационной памяти, то есть при заломе достаточно направить горячий воздух для восстановления формы;
- имеет устойчивость к давлению;
- трубы REX легко гнуться;
- ему не страшна коррозия;
- нет выделения токсичных веществ при работе.
Обзор производителей и моделей
Маты для теплых водяных полов выпускают многие зарубежные и отечественные компании. Однако лидирующие позиции занимают только четыре бренда, чья продукция пользуется наибольшим спросом среди покупателей.
Высокие качественные и эксплуатационные показатели имеют утеплители немецкой торговой марки « Oventrop». В модельном ряду присутствуют профильные маты с бобышками, плиты для сухой укладки, монтажные рулонные и складные утеплители в полипропиленовой пленке.
Еще один немецкий производитель теплоизоляции – компания Rehau, чьи маты также вызывают повышенный интерес потребителей. Основная продукция – маты из пенополистирола с бобышками, оснащенные слоями термо- и звукоизоляции.

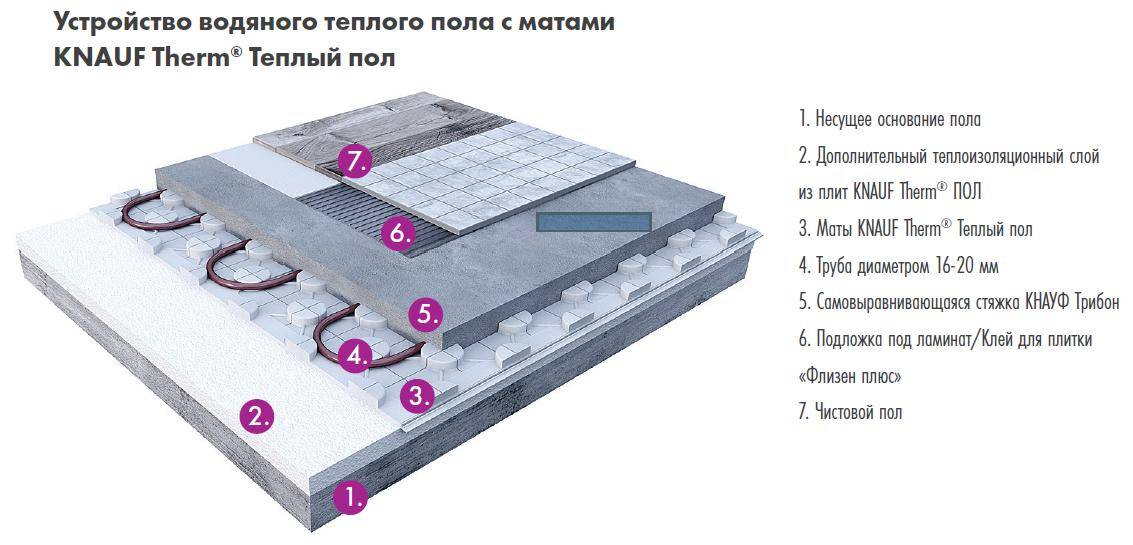

Среди российских производителей наиболее известна продукция компании Энергофлекс. Модельная линейка включает несколько наименований: пенополистирольные плиты с фольгированным покрытием, тонкий рулонный утеплитель с фольгой, плиты из пенополистирола с бобышками. На всех теплоизоляторах нанесена координатная сетка с шагом 50 мм.
Отличными потребительскими и эксплуатационными характеристиками обладают утеплители для водяного пола, выпускаемые российской торговой маркой Экопол.
Производитель предлагает гладкие плиты из пенополистирола и маты с бобышками. Панели снабжены замковым соединением и покрыты пленочной гидроизоляцией.
Основные виды утеплителей, подходящих для монтажа системы водяного пола. Выбирая тот или иной материал, необходимо ориентироваться на его исходные характеристики и особенности помещения (+)
Вес системы водяного теплого пола на 1 кв.м. составляет порядка 200 кг, толщина слоев – примерно 150 мм. Основная нагрузка приходится на нижний слой. Высокая плотность пенополистирола обеспечивает прочность матов и позволяет им удерживать на себе тяжелую конструкциюПодбор теплоизоляции в немалой степени определяется тем, для какого отопления (основного или дополнительного) она предназначается (+)Рулонный утеплитель самый простой и недорогой вид теплоизоляции, однако он может применяться только при определенных условиях.Плиты выпускаются толщиной 2.5 см. Ширина матов составляет 100 см, длина рулона – 5 метров. В некоторых моделях на край панелей нанесен самоклеющийся слой для удобной стыковки матовВ производстве матов используется пенополистирол с плотностью не менее 40 кг/м3, который прекрасно справляется с любыми нагрузками.Высота выступов – 20-25 мм, что вполне достаточно для прокладки труб диаметром до 20 мм, которые обычно используются для теплого пола. Общая толщина утеплителя в зависимости от модели составляет 40-50 мм. На приведенной схеме видно, из каких величин складывается общая толщина слоев водяного пола, и какую высоту помещения может он забрать

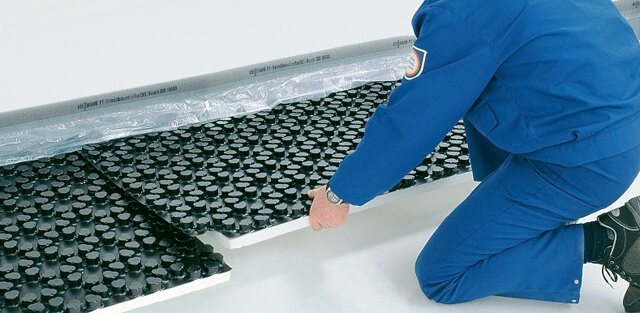

Монтаж профильных матов осуществляется достаточно легко, специальные замки способствуют быстрой и качественной сборке теплоизолирующего материалаЗамковое соединение позволяет просто и очень быстро скрепить между собой плиты из полипропиленаДля скрепления рулонного материала используется специальная фольгированная лента, которая фиксирует полотна и герметизирует стыки между нимиПлиты с бобышками имеют размеры 100 х 100 см, они выпускаются двух видов: с термо- и шумоизолирующими свойствами, а также без термоизоляции.Плиты имеют размер 145 х 85 см и подходят для прокладки трубопровода диаметром от 14 до 17 мм. Общая толщина утеплителя составляет 50 мм. В комплект поставки входят фиксаторы для закрепления труб.Фольгированные плиты покрыты защитной пленкой, они выпускаются в виде рулона или книжки, имеют размеры 100 х 500 см, толщина утеплителя составляет 2.5 смМаты выпускаются в трех вариантах: с теплоизоляцией 20 и 30 мм и без теплоизоляции. Размеры плит 115 х 85 мм, общая толщина слоев составляет 38 мм
Маты для теплого водяного пола
Существует целый ряд матов для теплого водяного пола, все они обладают разными характеристиками и находятся в разных ценовых категориях. Рассмотрим их основные виды:
Фольгированные маты На ценнике в магазине помимо этого названия можно увидеть “Фольгированная подложка под теплые полы” или “пенофол со светоотражающим покрытием”.
Из названия несложно догадаться, что их основной рабочий элемент – это светоотражающая поверхность.
Подобный вид матов является хоть дешевым, но далеко не самым лучшим вариантом, он не подойдет для цокольных этажей, но будет являться хорошим решением, когда важно сэкономить 3 – 4 сантиметра жизненного пространства. Фольгированные маты под теплые водяные полы укладываются на основание отражающей поверхностью вверх. Монтаж труб проходит прямо поверх такой подложки
После монтажа можно сразу проводить стяжку
Монтаж труб проходит прямо поверх такой подложки. После монтажа можно сразу проводить стяжку
Фольгированные маты под теплые водяные полы укладываются на основание отражающей поверхностью вверх. Монтаж труб проходит прямо поверх такой подложки. После монтажа можно сразу проводить стяжку.
- Пленочные маты
Пленочные маты для теплого пола являются более продвинутым решением, нежели фольгированные, их теплоизолирующие свойства на порядок выше за счет использования более современных полимеров чем пенофол. Конструкционные особенности позволяют использовать их как подложку для теплого пола под ламинат. Кроме того монтаж труб теплого пола будет упрощен наличием специальной разметки и системой креплений (ламелей) для труб. Стяжка также может укладываться поверх пленочных матов для теплого водяного пола без использования промежуточных слоев.
- Плоские маты из пенополистирола
Они же маты из пенопласта, обладают высоким классом звукоизоляции, но имеют ряд недостатков, к которым относится низкая устойчивость к повреждениям и химическая чувствительность к составу стяжки. В связи с низкой химической устойчивостью подложки для теплого пола из пенополистирола необходимо перед прокладкой труб уложить вторым слоем полиэтиленовую пленку высокой плотности.
- Специальные маты с бобышками.
Цена на подложку для теплого пола с бобышками выше чем у матов из пенополистирола, однако она оправдывает себя на более поздних этапах монтажа.
Подложка с бобышками под теплый пол является одним из лучших решений и обладает рядом преимуществ: ряды фигурных выступов упрощают монтаж труб
- не требуется дополнительной фиксации труб
- не требует дополнительных слоев перед укладкой стяжки
- сопутствует равномерному распределению теплопроводящих элементов конструкции
- обладает высокой шумо, тепло и гидроизоляцией
Прочие виды подложек
Помимо специализированных подложек широкое применение получили такие материалы как пробковые маты и плиты из ДСП и ОСП, однако стоит заметить, что подобные материалы хоть и обладают высокими теплоизоляционными и звукоизоляционными характеристиками, их применение в качестве подложки под теплый водяной пол экономически не выгодно, поскольку они требуют дополнительных мер для пароизоляции, что влечет за собой дополнительные траты.
Комбинированная подложка под водяной теплый пол
Допустимо использовать сразу 2 вида утеплителя, уложенные слоями, так например одновременное применение фольгированных и плоских матов даст двойной эффект в теплоизоляции, где фольгированное покрытие будет выполнять отражающие свойства, а пенополистирол теплоизолирующие.
Подобный вид комбинации не единственный, все чаще используются комбинации из матов с бобышками, металлического профиля и гипсоволоконного листа.
