Детально о мелкозаглубленном ленточном фундаменте на пучинистых грунтах

Другие варианты оснований

Столбчатые фундаменты на пучинистых грунтах

Столбчатые фундаменты широко используются на заболоченных участках, а также в местах, где есть суглинок. Для сооружения основания используются железобетонные опоры и металлические трубы, которые имеют защитный слой, выполненный из цементно-песчаного состава. В некоторых случаях допускается использование и асбоцементных труб, которые в дальнейшем заливаются бетонном.

Свайный фундамент: обзор решения

Для сооружения свайного фундамента используют различные материалы и технологии. Так, для этого применяют деревянные, бетонные и железобетонные сваи, которые легко противостоят пучению. Что касается технологии, то это могут быть винтовые или набивные опоры

При возведении такого основания особое внимание уделяют дренажу

https://youtube.com/watch?v=_tl4k9KlJNU

Неравномерные усадки фундамента на пучинистом грунте

Усадка возможна и неизбежна даже на плотном скалистом грунте, не говоря о пучинистых слоях. Распространенные деформационные явления от усадки грунта:

1. Изгибание фундамента внутрь или наружу: чаще всего вызвано неравномерностью усадки. Изгибание вверх опаснее, так как отражается на прочности стропильной системы и кровли;
2. Боковые сдвиги: если одна часть ленты просела, а другая – поднялась, то возможно движение объекта в сторону. Зона посередине этого отрезка – наиболее опасная;
3. Наклон здания может произойти, если объект высокий, а фундамент – незаглубленный или мелкозаглубленный;
4. Дом перекосился: это последствия неравномерных усадок локальных участков основания;
5. Горизонтальный сдвиг: смещение локальных участков у фундамента во время вспучивания грунта.

Для минимизации или полного нивелирования возможных усадок и последствий на пучинистых участках желательно использовать легкие стройматериалы: ячеистые бетоны, дерево, полый кирпич, керамзитоблоки.

Схема заложения МЗЛФ для дома из пеноблоков

Плитный фундамент – оптимальный вариант

Земля, подверженная вспучиванию, способствует возникновению трещин на цоколях построек. Монолитная плита, заглубленная в грунт, понадобиться для поддержки деревянного или газобетонного дома небольшой квадратуры. Строительство монолита имеет ряд нюансов:

• хороший способ сделать устойчивую основу – использование ребристой плиты;
• цельный элемент усиливается перемычками, между которыми засыпается гравий или песок;
• для зданий из легких материалов достаточно платформы толщиной 25 см;
• плиту целесообразно армировать стержнями диаметром 14 мм, соблюдая шаг 20 см. Прием способствует равномерной нагрузке домов на грунтах с высоким уровнем грунтовых вод.

Плитному основанию отводится функция утеплителя. Чтобы исключить промерзание грунтов, на поверхность монолита наносят гидроизоляционное покрытие. Плиту можно усилить наливной стяжкой, которая одновременно будет стартом для организации теплого пола.

Армирование ленточного фундамента в сейсмических районах. Узлы армирования углов фундамента

Теперь перейдем к конкретным узлам с разбором «полетов».

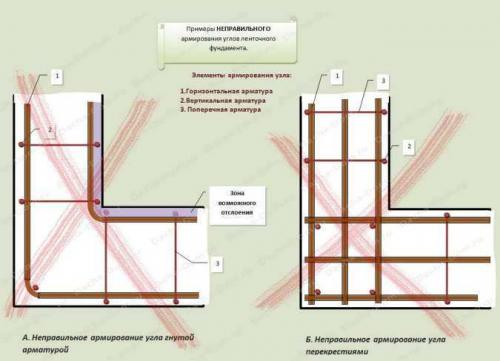

Вот неправильные варианты, которые очень любят халтурщики всех мастей и неграмотные строители:

Вот как раз справа на рисунке Б так называемая «сетка» халтурщика, а слева на рисунке А почти правильная схема малограмотного строителя.

Вот как правильное армирование согласно правилам СНиП превратилось в неправильное. В своей популярной книге В. Сажин «Не зарывайте фундамент вглубь» привел схему армирования, но сварными сетками с усилением арматурой стыка. А народу через череду трансформаций сначала убрал усиление, потом сетку и начал вязать обычную «сетку». Так и получились неправильные узлы в углах и в Т-образных пересечениях стен.

А вот правильная схема армирования угла ленточного фундамента с Г-образными элементами

Обратите внимание, что внутренний стержень заходит в глубь каркаса и привязывается с внутренней стороны наружного стержня. Так же обратите внимание на перехлест стержней в 50 диаметров

Вот как раз такая схема заставляет фундамент работать как единое целое, распределяя нагрузку вглубь бетона.

Я в серьезных чертежах встречал меньший нахлест, но там использовались такие вставки для сварки балок балкона. В принципе, можно использовать эту схему со сваркой, вот только будет очень тяжело подлезть к нижним стержням в неширокий армокаркас.

А вот еще одна неправильная схема армирования тупого угла. Ошибка та же самая, только изменился угол. Не смотрите, что это фундамент, когда будете лить монолитную лестницу, то там все абсолютно тоже! Именно так из плиты перекрытия выходят выпуска и заходят в лестничный марш.

Вот еще один вариант, но тут без П-элементов, которые заменяются Г-образными элементами.

Особенности пучинистых почв

Явление пучинистости происходит в грунтах, которые увеличивают объем в морозную погоду. Влага, впитавшаяся в слой земли, замерзает и расширяется. Лед выталкивает почвенные массы наружу. Второй тип вспучивания происходит из-за капиллярности влаги, перераспределенной в земельных слоях. По характеристикам увеличения объема почва классифицируется как слабопучинистая, среднепучинистая и сильнопучинистая. Больше всего подвержены поднятию глинистые земли и суглинки. Тип строения зависит от характеристик грунта, т.к. некоторые деформируются на 17-25 см. Постройки из дерева выдерживают вспучивание до 5 см, а кирпичные – до 3 см. Для обустройства фундамента в зонах пучинистых, насыщенных влагой грунтах, необходимо руководствоваться нормативными приемами.

Схема устройства МЗЛФ

Ленту из армированного бетона необходимо обустраивать по периметру основания дома, всеми несущими стенами и перегородками. Почти половина её высоты оказывается над уровнем грунта и образует цоколь.

Схематично устройство выглядит следующим образом:

• подушка из крупнозернистого песка (шириной 0,3 — 0,4 м и высотой 0,2 м);
• монолитная армированная лента (с углублением до 0,5 м, ширина зависит от толщины стен, в среднем 0,4 м);
• тепло- и гидроизоляция по всей длине ленты и отмостка для отвода талой и дождевой воды;
• декоративная облицовка (материал для облицовки по желанию заказчика).

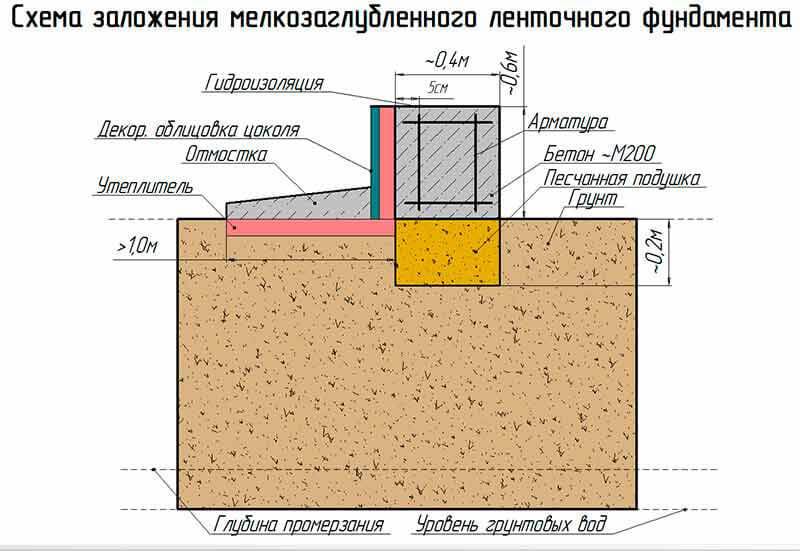

Наглядно схема устройство выглядит так:

Выполнение работ

Технологический процесс строительства следующий: выполняется разметка, роется траншея, устраивается подушка, укладывается труба дренажа (если есть в этом необходимость), делается отмостка с утеплением и гидроизоляция, устанавливается армирующий каркас, заливается бетонный раствор или устанавливаются блоки, выполняется утепление. Ничего сложного здесь нет, и мелкозаглубленный фундамент на пучинистом грунте вы вполне сможете устроить своими руками. Чтобы процесс строительных работ не вызывал сложностей, приведем некоторые рекомендации по проектированию и расчету малозаглубленных фундаментов на пучинистых грунтах.

Подготовительные работы и расчет

Массу его определяют, исходя из геометрических параметров фундаментной основы и плотности раствора. Чтобы найти объем основы, беру длину фундамента, равную периметру здания и длине внутренних стен несущего типа, умножают на ширину и высоту ленту, предварительно переведя значения в метры.

Плотность бетонного раствора зависит от его марки. Из его объема отнимаем потребность в арматуре (объем металла), и у нас получится необходимое количество бетонной смеси. Умножив это значение на показатель плотности бетона, получим его массу.

Переходим к подготовительным работам, для чего размеры фундаментной основы переносятся на участок местности, запланированный под строительство. Контуры размечаются шнуром, натянутым по колышкам.

Следующий этап строительства мелкозаглубленного ленточного фундамента на пучинистых грунтах своими руками – подготовка площадки под застройку. Ее необходимо очистить от мусора, снять верхний слой плодородной земли.

Траншею копают необходимой глубины. Как правило, эта величина составляет о пятидесяти до семидесяти сантиметров, двадцать из которых отводится под устройство песчаной подушки. После этого боковые стены фундаментной траншеи выстилаются материалом для гидроизоляции. Для этого используют толь или специальную пленку.

Слоями насыпается на дно траншеи песок и тщательно трамбуется, пока высота подушки не достигнет двух десятков сантиметров.

Построение опалубки

Лучше всего для этого использовать обрезные доски. Их прочно скрепляют, чтобы опалубочные щиты под давлением бетонной смеси не развалились.

Щиты выставляются вдоль фундаментной траншеи с двух сторон, подпираются брусами. Для придания дополнительной прочности их соединяют перемычками. Высота щитов должна соответствовать значению цокольной части, остающейся над поверхностью земли.

Армирование

Для того, чтобы придать бетонной смеси нужную прочность, в ее основу закладывают арматурный каркас. Для плетения сетки используют стальные прутья сечением 1.2 – 2 см, которые связываются простой проволокой.

Для каждого ряда используют от четырех до шести прутьев. Работа вполне выполнима своими руками, так как сетка вяжется легко. Фундаментная основа с таким каркасом прослужит значительно дольше, так как данный вариант меньше подвергается воздействию температурных перепадов.

Устанавливая в траншее арматурную решетку, рекомендуется использовать пластиковую трубу, из которой нарезаются подставки

Такая мера предосторожности необходима, чтобы острые края металла преждевременно не повредили гидроизоляционный слой

Готовая сетка укладывается аккуратно, конструкция должна получиться единым целым, чтобы образовалась монолитная жесткость

Армированию уделяется особое внимание, так как каркас своей сутью представляет фундаментный скелет

Гидроизоляция

Перед установкой арматурного каркаса устраивается гидроизоляционный слой. Для этого по песчаной подушке раскладывается простой полиэтилен, старый рубероид либо иные битумно-полимерные материалы.

Материал для гидроизоляции укладывается таким образом, чтобы его края выступали за щиты опалубочной конструкции.

Бетонирование

Заключительный этап строительства фундаментной основы – заливка в подготовленную траншею бетонного раствора. Его готовят непосредственно перед началом бетонирования. Для этого потребуются:

• чистый песок;
• цементный материал;
• вода;
• щебенка.

Во время заливания смеси необходимо выполнять вибрирование, используя специальное оснащение или простую палку. Основная цель – удалить пузырьки воздуха, образующие пустотные участки. Такая работа придаст вашему фундаменту дополнительную прочность.

Смесь тщательно трамбуется и выравнивается, чтобы на поверхность фундамента легко выполнялась кладка строительных материалов.

Чем опасно для сооружений деформация почвы и какие методы борьбы?

В основе выбора цоколя для будущих построек лежит исследование верхних слоев земельного участка. Пучение свойственно рыхлым почвенным массам с большим содержанием песка и глины, которые хорошо удерживают воду.

Влажная почва в зимний период под действием низкой температуры увеличивается в объеме. Избыточные земельные массивы оказывают давление на нижние элементы конструкции и разрушают их.По способности удерживать влагу различают такие типы почвы:

• чрезмерно пучинистые почвенные слои с маленькой плотностью и пластичной консистенцией;
• с сильной степенью пучения – грунт характерен для участков ландшафта с обильным низинным притоком воды (заболоченная местность);
• среднепучистые массивы – чаще встречаются на затяжных склонах, где увлажнение почвы происходит за счет атмосферных осадков и грунтовых вод;
• слабо подвержены пучению возвышенные и холмистые земельные участки, куда влага преимущественно попадает за счет дождей и снега;
• непучинистые массивы состоят из средних и крупных фракций гальки, гравия, песка и других грунтов с хорошим дренажем.

Чтобы снять нагрузку на цоколь при пучении земли, можно предпринять такие меры:

• полностью заменить земельный массив на строительном участке;

• проложить основание ниже зоны промерзания;
• утеплить по периметру сооружение на уровне, граничащим с влагоемкой почвой;
• улучшить водоотвод на участке за счет прокладывания траншеи с гравием и перфорированной трубой;
• возвести ленточный или альтернативный ему тип фундамента.

Анализ рекомендуемых мероприятий

1

Прежде всего обратим внимание, что необходимость применения многих мероприятий по обеспечению устойчивости заглублённых малонагруженных фундаментов в пучинистых грунтах возникает из-за отсутствия основного условия, на котором основано правило заглубления, – касательные силы пучения не задавливаются нагрузками от малоэтажного дома. Нагрузки от дома в средне- и сильнопучинистых грунтах в подавляющем большинстве случаев значительно меньше касательных сил пучения

Поэтому предлагаемые мероприятия представляются как спасательные меры при устройстве заглублённых малонагруженных фундаментов.
Можно согласиться с применением предложенных мер в виде исключения при небольших объёмах малоэтажного строительства. Однако при массовом строительстве малоэтажных домов проектирование фундаментов с применением спасательных мер противоречит логике строительного искусства.2. Такие мероприятия, как заглубление фундаментов значительно ниже расчётной глубины промерзания, устройство анкерного уширения ниже глубины промерзания, замена всего пучинистого грунта на непучинистый, закладка утеплителей в грунт и др., ведут к существенному удорожанию строительства.3. Мероприятия, связанные с засолением грунтов, пропиткой их нефтепродуктами, с покрытием поверхности фундаментов консистентными смазками, были предложены во времена, когда вопросы экологии не стояли так остро, как в настоящее время, и поэтому не принимались во внимание. Следует признать такие мероприятия вредными для окружающей среды и непригодными для применения в малоэтажном строительстве.4. Ряд мероприятий: вытрамбовывание и выштамповывание траншей и котлованов, укрепление грунтов введением связывающих добавок, устройство глубинного дренажа под бесподвальными домами не нашли применения в практике строительства малоэтажных домов из-за их малой эффективности, нетехнологичности или отсутствия соответствующих механизмов и оборудования.5. Всё же использование ряда мероприятий позволяет обеспечить устойчивость и, следовательно, надёжность фундаментов под малоэтажными домами, но это достигается значительным удорожанием строительства.6. Применение в пучинистых грунтах заглублённых фундаментов при превышении касательных сил пучения над нагрузками от дома только усложняет и удорожает решение задачи по устройству надёжных фундаментов.Наиболее перспективными по надёжности и экономичности возведения под бесподвальными малоэтажными домами в пучинистых грунтах являются монолитные железобетонные мелкозаглублённые фундаменты, устраиваемые на противопучинной песчаной подушке. Небольшие нагрузки от малоэтажного дома позволяют опирать фундаменты на грунты, находящиеся близко к поверхности. Можно применять незаглублённые и мелкозаглублённые фундаменты. В этом случае потребность во многих мероприятиях просто отпадает, а необходимые – проводят в гораздо меньших объёмах.7. При заглублении фундаментов ниже расчётной глубины промерзания допустимы только деформации осадок. Деформации пучения не допускаются. При применении же мелкозаглублённых фундаментов допускаются как деформации осадок, так и в ограниченных размерах деформации пучения. Абсолютные значения деформаций для деревянных домов составляют 5,0 см, для деформации равны 0,002 и 0,0005 соответственно.8. Надёжность мелкозаглубленных фундаментов при выбранной глубине заложения обеспечивают:- расчётом необходимой площади опорной части с учётом нагрузок от дома и расчётного сопротивления грунтов;
– расчётом из условия устойчивости необходимой ширины траншей и котлованов, пазухи которых засыпают непучинистым грунтом – в зависимости от нагрузок
от дома, выбранной глубины заложения и степени пучинистости грунтов;
– расчётом по допустимым деформациям пучения толщины противопучинной нагрузки.

В домах с цокольным этажом устойчивости заглублённых конструкций в пучинистых грунтах достигают устройством расчётной ширины пазух, засыпаемых непучинистым грунтом, при изготовлении монолитных железобетонных стен.9. В 2005 году в развитие СНиП вышел Свод Правил (СП 50-101-2004), в котором изложены основные положения по проектированию мелкозаглублённых фундаментов на пучинистых грунтах в малоэтажном строительстве. Данные табл. 2 СНиП 2.02.01-83* не пригодны для применения при выборе глубины заложения фундаментов под малоэтажные дома в пучинистых грунтах.

Л. Гинзбург, кандидат технических наук (тел.: (495) 353-55-75.) Журнал Советы профессионалов №2/2010 г.

Мероприятия против пучнистости грунта

Можно качественно и надёжно утеплить фундамент со всех сторон, это снизит процент негативного влияния мёрзлой земли на базис

Если дом уже построен и при этом фундамент нужно дополнительно защитить, то можно применить такие методы и техники:

• Вокруг готового фундамента можно полностью заменить грунт на непучнистый. Для этого придётся проделать большие земляные работы, но результат того стоит.
• Можно качественно и надёжно утеплить фундамент со всех сторон. Это снизит процент негативного влияния мёрзлой земли на базис.
• Качественные отмостки и ливневая канализация идущие от основания дома помогут отводить воду и тем самым делать количество жидкости в почве меньшим. А значит, и пучение грунта будет снижено.

Все эти способы и технологии строительства вполне позволяют строить долговечные и крепкие дома на прихотливых почвах.

Расчет ленточного фундамента для частного дома

Глубина заложения. Подошву заглубленного ленточного фундамента чаще всего располагают на глубине околов 200 мм ниже промерзания грунта; при наличии подвала нижний край стен должен находиться на 200-300 мм ниже уровня подвала.

Что касается мелкозаглубленных ленточных фундаментов, то минимальная глубина их заложения варьирует в зависимости от нормативной глубины промерзания грунта.

Для Московской области оптимальной глубиной для мелкозаглубленного фундамента будет предел 0,75 — 1 м.

Высоту надземной части фундамента рекомендуют принимать равной его ширине, умноженной на 4. Нежелательно, чтобы надземная часть была по высоте больше подземной.

Ширина ленты фундамента – важнейшая характеристика, требующая инженерного расчета и зависящая от несущей способности грунта. За счет ширины фундамента регулируется распределение удельной нагрузки здания на грунт. По нормативам она должна составлять не более 70% от несущей способности (расчетного сопротивления) подлежащего грунта на единицу его площади.

Для расчета ширины определяется суммарная нагрузка (вес здания в килограммах), это значение делится на длину фундамента (в сантиметрах) и несущую способность грунта (в кг/см2). Ориентировочные значения расчетного сопротивления разных типов грунта можно узнать из СНиП 2.02.01-83 (СП 22.13330.2010) «Основания зданий и сооружений».

Дом на ленточном фундаменте

Общий вес здания складывается из веса всей постройки и ее обстановки плюс снеговая и ветровая нагрузка.

При подсчете «мертвого» веса здания суммируется вес следующих его элементов: наружных стен и внутренних перегородок вместе с отделкой и утеплителем, перекрытий со стяжкой (если она есть), теплоизоляцией и напольным покрытием, фронтонов, стропильной системы, кровельного пирога. Окна и двери обычно не учитываются. Понятно, что для такого расчета необходимо иметь уже готовый проект дома и расчет требуемого количества строительных и отделочных материалов.

Для определения веса обстановки дома можно воспользоваться расчетным значением полезной нагрузки на перекрытия жилого дома из СНиП 2.01.07-85 (СП 20.13330.2010) «Нагрузки и воздействия» – это 195 кг/м2. Данные по снеговой и ветровой нагрузке для каждого региона приведены в этом же документе, при этом в расчет фундамента закладывается 30% от значения ветровой нагрузки по СНиП.

Эти цифры суммируются и умножаются на коэффициент запаса прочности, равный 1,3.

Важно помнить, что фундамент по ширине не может быть меньше опирающейся на него стены.
На практике минимальная ширина фундамента одноэтажного дома с мансардой на грунтах с хорошей несущей способностью составляет около 30 см; для двухэтажного коттеджа минимальная допустимая ширина начинается с 50 см, а для просторного загородного дома высотой 2-3 этажа – с 65 см.

Ленточный фундамент

Зависимость характеристик основания от типа грунтовых условий и этажности сооружений

Расчет мелкозаглубленного цоколя основан на значениях веса дома и сопротивлении грунта, которое зависит от его состава и степени пучения.

Задача проектировщиков состоит в том, чтобы обеспечить несущие способности грунта под действием нагрузки сооружения через бетон фундамента. Эти зависимости изучены ведущими инженерами, а рекомендованные значения основных характеристик представлены в таблицах СНиП.

Приведенная ниже таблица отображает изменение технологических характеристик фундамента в зависимости от степени промерзания почвы и этажности кирпичных или блочных домов с железобетонными перекрытиями.

Степень пучения	Состав почвы	Этажность	Ширина/толщина подушки	Выступ бетона над землей, см	Вариант армирования
средняя	глина и песок	1	0,6/0,3	20-30	пазухи засыпаны песком
глина	2	0,6/0,3	железобетонный монолит
песок	0,6/0,5
глина	3	0,8/0,4	пазухи засыпаны песком
песок	1,0/0,8
сильная	глина и песок	1	0,6/0,5	отмостка
глина	2	1,0/0,4	армированная коробка
песок	0,8/0,6
глина	3	1,4/0,5
песок	1,2/0,6

Инженерно-мелиоративные мероприятия

1. Повышение общего уровня строительной площадки путём устройства отсыпки из непучинистого грунта (крупного или средней крупности песка) позволяет уменьшить глубину промерзания пучинистого основания. При этом степень пучинистости грунтов строительной площадки понижается. Подобное мероприятие особенно целесообразно при высоком уровне грунтовых вод.2. С целью снижения степени пучинистости грунтов строительной площадки путём понижения уровня грунтовых вод может быть устроен глубинный дренаж. Однако это достаточно дорогое мероприятие в бесподвальных домах может быть малоэффективным. Например, при снижении уровня грунтовых вод с глубины 1 м от поверхности до 2 м в суглинках и глинах степень их пучинистости изменяется мало.
В домах с цокольным этажом или техническим подпольем устройство глубинного дренажа, как правило, необходимо выполнять с несколько иной целью – устранения возможности подтопления заглублённых помещений грунтовыми водами.3. Можно достигнуть снижения пучинистости грунтов за счёт снижения их пористости уплотнением тяжёлыми трамбовками. Вытрамбовывание и выштамповывание траншей и котлованов под фундаменты малоэтажных домов применялось в экспериментальном порядке в 90-е годы в централизованном сельском строительстве. Однако в индивидуальном строительстве этот способ не получил распространения из-за высокой трудоёмкости и стоимости, а также из-за необходимости иметь мощные механизмы и оборудование, которые достаточно быстро выходят из строя.

Тонкости возведения

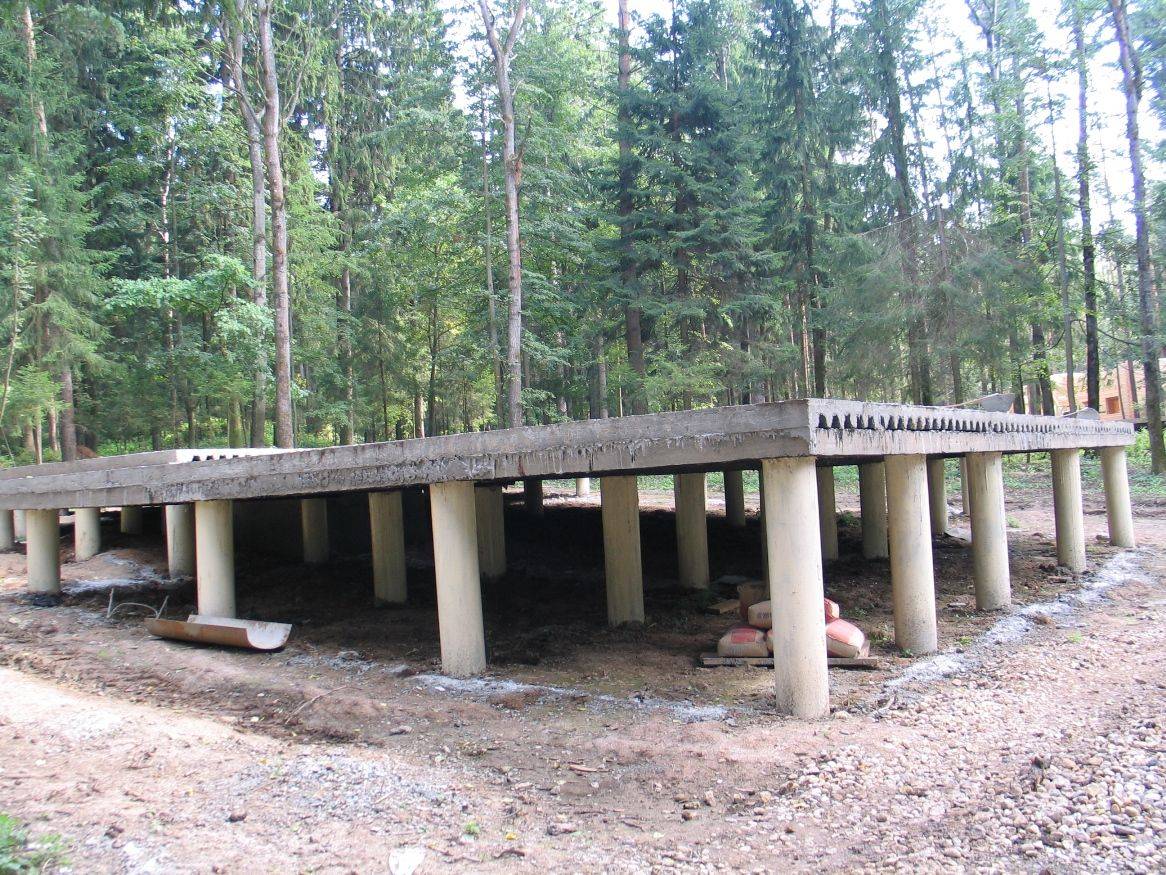

Когда есть возможность монтировать опорные сваи ниже уровня промерзания грунта, ленточный фундамент мелкого заглубления строят в паре с опорными столбами.

Такой вариант используют в отношении сырых и заболоченных участков, на суглинках, с близко залегающими грунтовыми водами. Это позволяет экономить на опорной конструкции без ущерба её надёжности.

В качестве столбов используют:

• трубы из стали, защищенные бетонным слоем;
• железобетонные опоры;
• асбестоцементные трубы, залитые внутри бетоном.

Необходимо продумать обустройство качественной дренажной системы. В противном случае затраты на обустройство основания не оправдают себя и конструкция со временем будет разрушаться.

Каркас и заливка

Мелкозаглубленную ленточную основу необходимо надежно армировать, обеспечивая эффективное усиление конструкции. Для этого требуется монтаж металлического каркаса:

• длинные арматурные стержни с ребристой поверхностью укладывают в два ряда; их сечение от 12 до 16 мм; ребра на поверхности каждого изделия обеспечивают надежное сцепление с бетоном;
• пруты с гладкой поверхностью сечением 10-12 мм используют для создания поперечных перемычек, обеспечивающих жесткость конструкции.

Между нижним рядом арматурных стержней и подушкой в основании ленты фундамента должно быть расстояние не менее 10 см для обеспечения полноценного усиления конструкции.

Арматурный каркас разрешается собирать как внутри опалубочной конструкции, так и на поверхности почвы. Если монтаж осуществляется рядом с опалубкой, каркас в готовом виде укладывают на дно ленты, выполняя дополнительное усиление в углах. Качественная надежная армировка представляет собой 2 ряда по 5 прутьев, вертикальные и горизонтальные перемычки.

Количество продольных прутьев и число перемычек зависит от длины фундамента. Размеры – от высоты и ширины ленты. Ленточный мелкозаглубленный фундамент сооружается по принципу объединения всех составляющих в единую горизонтальную раму, отличающуюся повышенной жесткостью. Благодаря песчано-гравийной подушке создается надежная связь с почвой, из-за дренажной системы даже влажная земля не становится причиной разрушения конструкции.

Прочность основания зависит и от качества бетонной смеси, используемой для его заливки. Марка цемента для приготовления бетона выбирается в зависимости от нагрузки, которую предстоит выдержать основанию. Готовить бетон можно самостоятельно, взяв 1 часть цемента, 3 части песка и 5 частей щебня средней фракции.

Важно помнить о том, что заливка выполняется в один прием. Если бетон готовят своими силами, то необходимо соблюдать допустимые временные промежутки между заливками готовых порций раствора

Каждый такой промежуток не должен превышать 1,5 часа. Получить более подробную информацию о сооружении мелкозаглубленного ленточного основания можно, посмотрев видео.

Подробное изучение свойств грунта на участке строительства позволяет соорудить основание, защищенное от негативного разрушающего воздействия грунтовых и поверхностных вод. Мелкозаглубленный ленточный фундамент для малоэтажных построек отличается высокой степенью устойчивости к различным усадкам и деформациям почвы.

Как сделать своими руками?

Чтобы возвести армированный ленточный фундамент мелкого заглубления, понадобится выполнить следующие действия:

• вычислить ширину фундамента, сечение арматуры;
• выполнить чертёж армирования;
• почистить от мусора и спланировать участок;
• вырыть траншеи;
• уложить дренажный слой;
• устроить подбетонку или постелить рубероид;
• выполнить монтаж опалубки;
• уложить и скрепить арматуру;
• вставить отрезки труб для коммуникаций и вентиляции;
• выполнить бетонирование ленты;
• обеспечить уход за бетоном в процессе его схватывания;
• снять опалубку с ленты;
• выполнить гидроизоляцию фундамента.

Затем останется сделать отмостку и облицевать фундамент водонепроницаемым материалом. Каждый этап возведения МЗЛФ имеет свои нюансы.

Необходимые расчеты

При расчете фундамента учитывают, что глубина его заложения равняется глубине промерзания, минус 25%. При несоблюдении этого требования в результате вспучивании грунта есть опасность нарушения целостности сооружения.

Высота цоколя не должна превышать размера подземной части основания.

Для расчёта ширины конструкции необходимо вычислить соотношение весовой нагрузки (т/м) к расчетному сопротивлению грунта (т/м2), (основываясь на табличных данных СНиП 2.02.01-83). Толщину песчано-щебёночной платформы определяют по данным СНиП.

Подготовительные работы и разметка

Плодородный слой снимают и выполняют планировку площадки под строительство. В местах пересечений фундамента и по углам вбивают колья, натягивают верёвку.

Выкапывание траншеи и обустройство подушки

Траншею выкапывают на необходимую глубину. Выравнивают стенки и углы, если использовалась тяжёлая техника.

Планировать дно траншеи до фанатизма нет необходимости. Насыпают слой чистого крупного песка, без растительного мусора и глины. Трамбуют, проливая водой. Насыпают мелкий щебень и тоже трамбуют.

Устраивают верхний выравнивающий слой толщиной 50 мм. Платформу застилают геотекстилем, заливают подбетонку или укладывают сложенный вдвое и промазанные битумом рубероид.

О разновидностях подушки и особенностях устройства для ленточных оснований подробная статья здесь.

Сборка опалубки

Опалубку собирают из обрезных досок толщиной 25-40 мм. Щиты должны немного возвышаться над лентой. Обязательно делают ревизию щелей.

Строители практикуют укрытие опалубки полиэтиленовой плёнкой. Опалубку фиксируют на место с помощью наружных упоров и устанавливают внутренние распорки.

Полная информация о монтаже опалубки тут.

Армирование

Ленту укрепляют арматурным каркасом. Рабочими считаются горизонтальные стержни, принимающие внешние нагрузки. Вертикальные играют вспомогательную роль. Вязку каркаса производят путём скрутки стальной проволокой. Стержни будут обладать подвижностью и компенсируют возникающие нагрузки (при заливке бетонного раствора или землетрясении). Сварка таких нагрузок не выдержит.

Все детали армирования ленточных оснований здесь.

Заливка бетона

Процесс бетонирования производят без перерывов, не превышая паузу более суток. Иначе монолита не получится. Желательно заказать доставку раствора или организовать его непрерывное изготовление на месте в нужном темпе.

Процесс заливки начинается с внутренних участков с плавным переходом на внешний периметр. Лить бетон в одну точку и ждать, пока он растечётся по ленте, нельзя. Наполняют опалубку сразу с различных точек, равномерно распределяя по длине.

Далее поверхность закрывают полиэтиленом от жарких солнечных лучей. Первые 3 дня ленту увлажняют через 4 часа, затем ещё неделю через 8 часов, чтобы растянуть во времени схватывания бетона. Это обеспечивает прочность монолита. Через 10 дней опалубку убирают. Через месяц стройку можно продолжить.

Снятие опалубки и гидроизоляция

Снятие опалубки не означает окончания работ по возведению МЗЛФ. Необходимо выполнить горизонтальную гидроизоляцию из двух слоёв рулонного кровельного материала и обмазать боковые поверхности фундамента битумом.

Можно использовать любые пропиточные и обмазочные материалы, которые препятствуют проникновению влаги. Надёжная гидроизоляция позволит уберечь дом от разрушения и развития плесени.

Пазухи с внешней и с внутренней сторон фундамента засыпают песком и организуют отмостку, которая защитит фундамент от дождя и талой воды. Если всё сделать правильно, по бетонной полосе вода будет уходить в сторону дренажного колодца.

Утепление цоколя и отмостки

Для утепления цоколя и отмостки используют пеноплекс, пенофол, жидкий пенополиуретан и т.п. Подойдёт любой утеплитель с влагонепроницаемыми свойствами, в зависимости от бюджета застройщика. Лента утепляется изнутри по всей поверхности, кроме горизонтальной.
