Навес для машины своими руками: делаем с пошаговой инструкцией навес под машину

Основные разновидности поликарбоната

Поликарбонатные листы бывают различных видов, что позволяет каждому выбрать для козырька наиболее подходящий вариант. Такой материал может быть:

  • прозрачным;
  • непрозрачным.

Для козырьков можно использовать различные виды поликарбоната

Их можно применять не только для козырька, но и при:

  • облицовке стен;
  • сооружении навесного потолка;
  • создании настенных украшений.

Шикарно выглядят на козырьке мозаики из поликарбонатного витража.

Витраж из поликарбоната будет оригинальным дополнением козырька

Таблица 1. Виды поликарбонатных листов

ВидОписание
СотовыйСчитается самым популярным и востребованным в хозяйстве. Представляет собой два тонких листа, которые соединены между собой перегородками. Изнутри такой поликарбонат похож на пчелиные соты, из-за чего он и получил свое название. Его главные достоинства, это:низкая стоимость; практичность. Стандартные размеры листа: 2*6 метра; 2*12 метров. Толщина сотового поликарбоната составляет 4-16 миллиметров. Благодаря цветовому разнообразию, такой лист является идеальным вариантом для декорации фасада.
МонолитныйПредставляет собой цельный полимер без воздушных прослоек. Отличается:высокой прочностью; повышенной устойчивостью к механическим повреждениям. По показателю прозрачности, монолитный поликарбонат не уступает стеклу. Главные недостатки материала это: более высокая стоимость, по сравнению со сложными моделями; сложность при обработке.
ВолнистыйРазновидность монолитного листа волнистой формы. Волны выступают в роли ребер жесткости, которые повышают прочность материала. Выбирая эту разновидность поликарбоната, можно быть уверенными – козырек прослужит не один десяток лет. Однако, цена на такой лист немного выше, чем на обычный монолитный поликарбонат.

Устанавливаем водоотвод

Он будет пластиковым.

Важное замечание! Пластик подвержен температурным расширениям. Для компенсации деформаций через каждые 8 м длины трубы нужно делать подвижный стык

Если вы собираетесь крепить водосток при помощи клея герметика, каждые 8 м делайте соединение на резиновом уплотнителе. Этого будет достаточно для компенсирования температурных деформаций.

Водосточная система

Систему будем монтировать так, чтобы приемное отверстие находилось в нижней части кровельного ската нашего навеса. Сторону крыши выбираем, ориентируясь на место расположения канавы для приема стоков.

Первый шаг. Крепим крюки-держатели. Желоб монтируем с уклоном в направлении водоприемного отверстия. Для обеспечения требуемого наклона желоба используем крюки-держатели. Монтируем их минимум с 0,5-сантиметровым уклоном на каждый метр длины водоотводящей конструкции. Разметку для установки крюков выполняем следующим образом:

  • находим нижнюю либо верхнюю точку ливнеотвода для монтажа крайнего кронштейна. Крайние кронштейны устанавливаются на расстоянии 100 мм от краев водоприемника;
  • зная необходимую длину системы, отступаем от крайней точки расстояние, равное 0,5 мм умноженное на общую длину желоба в метрах. Отмечаем вторую точку;
  • натягиваем между двумя метками веревку и закрепляем крюки, ориентируясь по ней;
  • монтируем крюки с полуметровым шагом.

Установка сливов на крышу

Второй шаг. Подгоняем длину трубы. Отрезаем лишнее при помощи ножовки. Стружку счищаем острым ножом. Отпиливаем так, чтобы в процессе резки не была нарушена геометрия сечения трубы.

Третий шаг. Устанавливаем трубу на крюки. Если используем пластиковые крюки, сначала вставляем заднюю кромку нашего желоба в углубление на крепеже, а затем опускаем передний край трубы и нажимаем. В результате желоб защелкнется и просто закрепится на своем месте.

Устройство водосточной системы

При установке на металлические крепления, сначала укладываем желоб на крепежи и загибаем гибкие лепестки таким образом, чтобы они охватили трубу.

Четвертый шаг. Устанавливаем воронку. Вырезаем в нужном месте желоба отверстие и прикладываем к нему снизу воронку. Фиксацию будем выполнять с помощью клея. Для этого сначала очищаем поверхности, обильно наносим связующий состав на стыкующиеся элементы, ждем высыхания смеси, а после промазываем дополнительный шов.

Монтаж водостокаМонтаж желобаМонтаж желоба

Пятый шаг. Собираем трубы и колена в единый водоотвод. С помощью колен мы можем задать нужное направление нашей трубы. На стыках труб и колен устанавливаем по дополнительному крепежному хомуту.

Монтаж водостока

Непосредственно соединение труб и колен выполняется при помощи клея. Порядок его использования был рассмотрен выше. Держатели трубы монтируем с шагом 2 м.

Монтаж водостока

В завершение нам остается лишь зашить фронтоны крыши навеса сайдингом, вагонкой или другим материалом на свой выбор. При желании можем прикрепить к вертикальным опорам поперечины и обшить весь навес – этот момент остается уже на усмотрение владельца.

Навес готов. Можем принимать его в постоянную эксплуатацию.

Навес для автомобиляМассивный деревянный навесНавес для авто

Удачной работы!

Как сделать своими руками?

Примерные параметры для автомобильного навеса должны быть следующими: ширина на 1–2 метра, а длина на 1 метр больше самого автомобиля. Если укрытие нужно для двух машин, то к ширине необходимо прибавить 80 сантиметров между техникой и еще по 1 метру с боковых сторон. Высота конструкции из поликарбоната – до 2,5 метров.

Какие материалы потребуются?

Несущая конструкция или арка. Если «в запасе» есть такой инструмент – трубогиб, ее можно соорудить самостоятельно. Если нет, то все необходимые части можно заказать в фирме, занимающейся строительством:

  • металлопрофиль 20х40 миллиметров – для обрешетки;
  • металлопрофиль 60х40 или 60х60 миллиметров – для прогонов;
  • металлопрофиль 80×80, 60х60 и 100х100 миллиметров – для опорных столбов;
  • щебень, гравий или смесь цемента и песка;
  • пресс-шайбы;
  • самонарезающие болты;
  • если навес будет устанавливаться на твердую площадку, то понадобятся анкерные болты;
  • поликарбонат толщиной 10 миллиметров.

С чего начать?

Постройка навеса, как и любого другого объекта, должна вестись по специальному плану. Даже для небольшого поликарбонатного козырька нужно заранее спланировать последовательность действий. Это поможет не наделать ошибок, не пропустить какой-либо этап, а также не придется тратить время на разбор конструкции и средства на покупку испорченных материалов.

В первую очередь все свои задумки и планы нужно изобразить на картинке, то есть составить схему-чертеж навеса для машины. Конечно, он получится приблизительный, но уже станет понятно, чего хочется и есть ли реальная возможность воплотить проект в жизнь.

Как составить чертеж?

Основная работа по строительству автомобильного навеса начинается с чертежа. От точности расчетов будут зависеть дальнейшие действия и итоговый результат, а также надежность и безопасность конструкции.

Поликарбонат – это довольно популярный строительный материал, и такая известность сыграла большую роль. В сети представлено множество фотографий и чертежей для автонавесов. Не нужно получать специальные инженерно-технические знания – достаточно выбрать удовлетворяющий запросу вариант.

Как подобрать размеры?

Найденная схема может также содержать и уже готовые расчеты по материалам. В другом случае ее придется самостоятельно корректировать, здесь стоит учитывать, что навес не имеет стен, а значит, кровля должна быть «с запасом»:

  • для пристроенной конструкции крыша должна выступать за опору на 30 сантиметров;
  • для стационарного навеса также необходим запас 30–40 сантиметров;
  • оптимальная высота – 2,2 метра, но не больше 2,5, а самая низкая точка конструкции – не ниже 1,8 метра.

Как собрать каркас и обрешетку навеса?

Для начала нужно сделать разметку, где будут располагаться вертикальные опоры. Например, если рядом расположен забор, который станет одной стороной навеса, и столбы забора расположены на расстоянии два метра, то с противоположной стороны опоры будут располагаться на таком же расстоянии.

По крайней разметке нужно вбить небольшие деревянные колышки и натянуть между ними нитку или веревку.

Далее нужно сделать ямки для опор. Для этого есть специальный инструмент – мотобур. С ним работа пройдет проще и быстрее, но так как у него высокая цена, то покупать технику для нескольких ям невыгодно. Мотобур можно арендовать или взять у знакомых. Глубина ямы под опору должна быть примерно 1,2 метра, а ширина – 10 сантиметров. Отверстие должно быть расположено строго в вертикальном положении. Чтобы процесс «бурения» проходил легче, специалисты рекомендуют несколько раз вынимать инструмент, для того чтобы очистить его от земли.

В готовые ямы устанавливают металлические столбы, лучше проверить установку с помощью уровня или отвеса, затем заливают бетоном и выдерживают около 10 дней, пока масса не окрепнет и не застынет.

После того как бетон затвердел, можно начинать монтаж каркаса. Первым приваривается металлопрофиль для верхней обвязки.

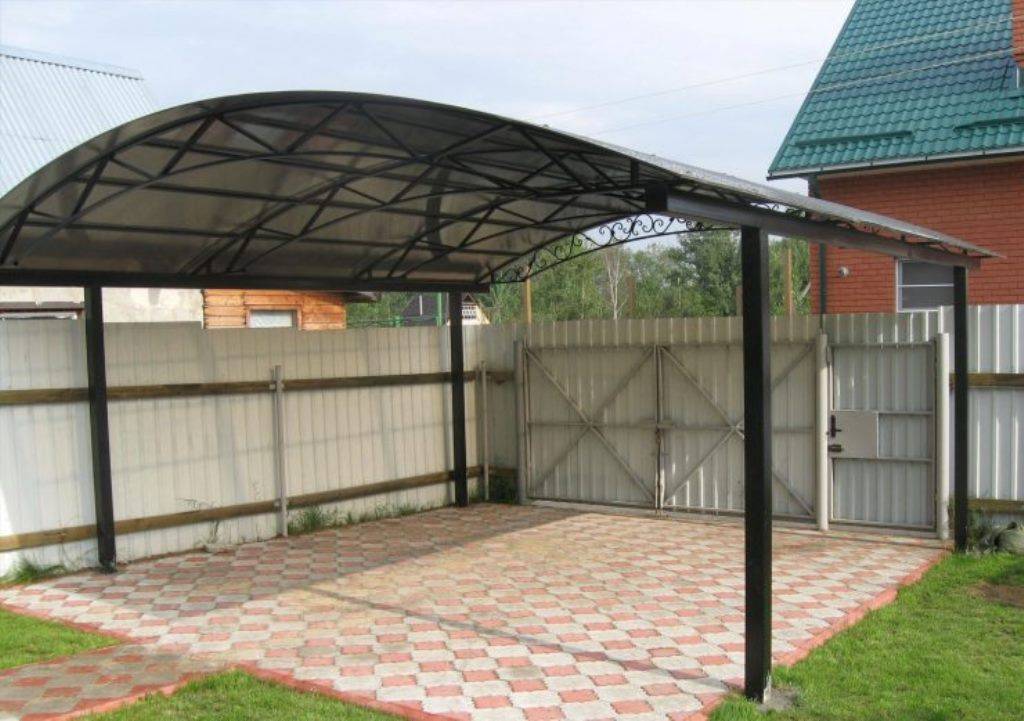

После того как собран каркас, устанавливают дуги под кровлю. Согнуть металлопрофиль можно самостоятельно или обратиться к профессионалам. В фирмах, специализирующихся на подобных услугах, есть специальные станки, поэтому изготовление пройдет быстро и точно, с соблюдением всех заданных параметров. Такие дуги можно приваривать сразу, без предварительного подгона.

Следующий шаг – это создание обрешетки. Самым оптимальным считается расположение дуг на одинаковом расстоянии друг от друга, работа становится проще, так как перемычки нарезаются по одному шаблону.

Типовое решение

Маленькие, «дамские» машинки требуют возведения простой конструкции, их габариты небольшие, вполне можно отвести «закуток» рядом с въездом во двор. Для джипов, фургонов придомовую территорию придется сильно сократить и отвести значительный кусок земли под машину. А если в семье два и более авто, то минимум, на что нужно рассчитывать, размер навеса от 6 м2.

Навесы бывают:

  1. В тесной связке с одной стороной дома. В этом случае навес крепится к стене, а противоположная часть ставится на 2-3 опоры.
  2. Отдельно стоящие. Располагаются в любом месте сада, главное, что должен помнить садовод, это беспрепятственный въезд и возможность маневрировать как на участке, так и на дороге около дома.

Проще всего делать односкатную крышу, тут не требуется массы дополнительных элементов, крепежей. К тому же он дешевле двухскатной крыши.

Как построить навес для автомашины своими руками

Сооружение своими руками навеса для машины на дачу – несложная задача для тех, кто минимально знаком с основами строительства. Для возведения конструкции выбирается самое подходящее место, составляется подробный проект. Далее требуется залить фундамент, поставить на него каркас с опорами, оформить площадку, установить саму кровлю. Проще всего самостоятельно сделать односкатную крышу, опирающуюся на шесть-восемь столбов.

На сегодняшний день разработано большое количество проектов, позволяющих построить навес.

Выбор места, создание проекта с чертежами, схемами

Наиболее подходящее место для создания укрытия – со стороны въезда на участок. Его выравнивают, очищают от мусора, крупных растений. При наличии гаража, навес примыкает к нему спереди или сбоку. При создании чертежа требуется измерить длину, ширину, высоту машины – ей не должно быть «тесно», а на площадке оставляют достаточно места, чтобы беспрепятственно обойти авто вокруг.

В регионах, где ветер сильный и порывистый, скат крыши делается более пологим, а угол наклона составляет 25 градусов.

Изготовление фундамента

Основание для тяжелого навеса с опорами из кирпича, камня, металлочерепицы, делают монолитным – из бетона. Для этого производится разметка, выкапывается траншея, выполняется монтаж каркаса из арматуры и опалубки, заливка, выравнивание основания.

Периметр для стоянки подбираем на уровне 3×6 м.

Для небольшой машины, легкого укрытия из досок и поликарбоната, достаточно свайного фундамента. Под сваи, которых берется по количеству столбов-опор (6-10 штук), бурятся или выкапываются ямы. Последние заливают цементом после того, как опора (свая) с «якорем» уже помещена внутрь, а на дно насыпан щебень и песок. В другом варианте винтовые сваи вкручиваются прямо в землю, на глубину 1,2-1,6 метра, а сверху к ним привариваются трубы нужной высоты.

Строительство каркаса с опорами

Каркас устанавливается на предварительно подготовленное основание – бетон должен застыть, хорошо просохнуть. После, на заранее установленные закладные детали, монтируются опоры, на них – горизонтальные перемычки, наклонные части обрешетки. Стандартное расстояние между опорами, расположенными сбоку – 120-150 см., со стороны въезда – 270-290 см., высота – 215-250 см. Величина заглубления опорных элементов в фундамент зависит от тяжести кровли – 50-70 см.

Фиксацию производят за счет усиленных стальных полос или уголков.

Оформление площадки

Сама площадка укрытия заливается бетоном, выкладывается кирпичом, тротуарной плиткой, керамогранитом. Допустимо оформить помост предварительно окрашенными, пропитанными антигнилостными и инсектицидными составами досками, но такое покрытие не слишком долговечно, особенно, если машина большая, тяжелая. По бокам конструкции допустимо монтировать перила, полноценные высокие стенки.

Участок под навесом можно выложить тротуарной плиткой.

Установка кровли

Кровельная конструкция монтируется на предварительно созданную обрешетку из металла, бруса. Вначале на опоры укладывают самые длинные горизонтальные балки или трубы, после к ним прикручиваются, прибиваются, привариваются поперечные перекладины, наклонные части. Небольшой навес накрывают одним-двумя листами материала, для более крупных количество элементов превышает 6-12.

Среди материалов для покрытия крыши лучше выбрать профнастил.

Профнастил, поликарбонат, черепицу на наклонную крышу, начинают укладывать с нижнего края, чтобы стекающая сверху дождевая вода не накапливалась на поверхности. Детали располагают «внахлест» на 20-30 см., используя подходящие для того или иного материала крепежные элементы в достаточном количестве.

Дизайн

Навесная конструкция декорируется по своему усмотрению, но так, чтобы украшения не мешали въезду-выезду автомобиля. Для металлического, кирпичного сооружения оптимально подойдут изящные кованые детали (перила, карнизы), растения в кашпо, расположенные под самой крышей, светодиодная подсветка, гирлянда. Выполненное из дерева – оформляется резьбой, тонируется под элитные породы, расписывается узорами вручную. Допускается монтаж перил из точеных деревянных балясин, ажурных декоративных решеток.

Все детали обязательно покрываются слоем подходящего защитного состава.

Виды кровли для навеса под машину

Также необходимо выбрать материал для создания кровли навеса. Ниже представлен перечень самых популярных и надежных вариантов навеса для машины:

Поликарбонат. Наиболее распространенный вариант кровли – связано это с качествами материала: поликарбонат легко гнется, поэтому с его помощью можно соорудить практичный покатый навес. На его поверхности не будет скапливаться вода, а снег легко счистится в любую сторону. К тому же, материал пропускает свет и не ржавеет.

Профнастил. Второй по популярности вариант кровли для навеса. Профлисты очень легкие по весу, так что монтировать их на опоры будет несложно. Небольшая масса листов поможет также сэкономить на каркасе, установив более тонкие и дешевые опоры. Материал не гнется, как поликарбонат, так что из него можно сделать треугольный двускатный или удобный односкатный навес для машины своими руками. Преимущество односкатной конструкции в том, что снег и вода будут стекать в одну сторону, а сам навес можно присоединить к стене дома, сэкономив место на участке. Профилированные листы могут со временем ржаветь, так что лучше выбирать для навеса защищенный от коррозии оцинкованный профнастил.

Металлочерепица. Главное достоинство этого материала – наиболее привлекательный внешний вид по сравнению с остальными видами кровли. А еще можно выбрать металлочерепицу под стиль крыши дачного дома – это идеальный вариант, если навес ставится у стены одноэтажной дачи, и кровля навеса продолжает крышу здания. Также черепица имеет долгий срок службы (около 25 лет) и отличается высокой прочностью.

Чертежи и схемы

Перед началом строительства делают проект навеса для машины. Простую конструкцию имеет бюджетное укрытие с односкатной крышей. Обычно ее используют, если нужно сделать навес для автомобиля, пристроенный к зданию. При таком расположении кровля полностью примыкает к стене.

Вариант с односкатной крышей подходит для отдельно стоящего строения. В южных регионах, где зимой выпадает мало снега, кровлю делают плоской, без ската. Если зима снежная, кровлю накрывают с уклоном не меньше 10°. Тогда низкую сторону крыши обращают на юг или восток, чтобы создать тень под укрытием. Дополнительно на южной стороне делают стенку или высаживают высокие растения.

Если необходимо построить навес под машину из поликарбоната, выбирают сводчатую форму кровли. Эту идею легко реализовать, благодаря гибкости материала. Выпуклая крыша облегчает сход осадков зимой.

Двускатный металлический или деревянный навес более сложный в устройстве. Она состоит из множества компонентов. Опорные столбы скрепляют несущими балками и устанавливают распорки из досок. Затем монтируют стропила и укладывают кровельный материал.

На заметку!Металлическая двускатная крыша проще в изготовлении, чем деревянный навес для авто аналогичной конструкции.

Особенности опорной конструкции

При строительстве навеса стационарного типа устанавливаем не менее 4 стоек, которые впоследствии состыковываем друг с другом. Перед установкой опор определяемся с конструкциями. Опоры устанавливаем с шагом не более 1,5 метра. Размеры заранее просчитываем, проставляем на чертеже.

Каменная, бетонная, кирпичная

Массивные столбы не требуют постоянного ухода. Но при установке тяжелых опор, возможно, потребуется применение тяжёлой техники. Построить навес из кирпича, бетона или камня своими руками сложнее, чем из дерева или металла.


Схема кирпичного навеса

Конструкции с массивными столбами, обитыми по бокам сайдингом или вагонкой, выглядят солидно, долго служат. Их строительство стоит немного меньше, чем возведение полноценного гаража.

Металлическая

Сделать навес для машины своими руками из металлических труб ᴓ 80 мм – правильное решение создания опор. Углубления делаем буром. Металл боится коррозии, поэтому нужно покупать материал с защитой от сырости.

Вставляем опоры, заливаем ямы бетонным раствором. Стойки соединяем поперечинами. Если вы решили сделать навес из металла, следует воспользоваться сварочным аппаратом.

Деревянная

Деревянный навес прост в изготовлении. Деревянные столбы вставляют в заранее вырытые ямки. Дерево боится сырости, поэтому при установке опор деревянный навес обработайте антисептиками.

Просмолите нижние части столбов, которые будут закапывать в землю. Принятые меры увеличат срок эксплуатации.

Строим капитальный навес для машины своими руками

Для того, чтобы ваш навес хорошо справлялся со своей задачей и им было удобно пользоваться, нужно продумать две вещи.

1. Следует наперед определиться с размерами навеса. Учитывайте габариты своего автомобиля, а также то, что солнечные лучи и осадки не падают строго перпендикулярно поверхности земли. Делайте напуски со всех сторон, иначе низ машины будет попадать и под дождь, и под солнце. Напуски должны быть тем больше, чем больше высота навеса.

2. Тщательно выбирайте расположение. Возможно, конфигурация двора и построек позволят частично или полностью закрепить навес на уже готовых стенах. Благодаря этому вы можете сэкономить на опорах и не загромождать двор лишними столбами.

Принципиально, любой навес состоит из каркаса и кровли.

Как вы уже могли убедиться, для постройки каркаса можно использовать самые разные материалы.

Если вы владеете сваркой, то лучше использовать металл.

Есть масса вариантов решения крыши. Здесь снова-таки нужно кое-что продумать наперед. Во-первых, будет ли крыша вашего навеса прямой или наклонной? Наклонная крыша практичнее с точки зрения сбора осадков, но учтите, что вам придется решать проблему отвода воды с крыши, иначе канава посреди двора вам гарантирована.

Кроме того, наклонная крыша может быть односкатной или двускатной. Односкатная крыша проще по конструкции, но если ее площадь будет слишком велика, то она не сможет эффективно отводить дождевую воду. Впрочем, это может стать проблемой только если вы строите действительно большой навес (на 2, 3 или более автомобилей).

Выбор кровельного материала зависит только от ваших предпочтений и возможностей. Возможно, вы умеете работать с металлочерепицей или у вас остался лишний шифер после постройки дома. Подойдет все, что угодно.

Устанавливаем односкатный навес-пристройку

Для строительства навеса своими руками первично делают чертеж. Он не может быть стандартным, в каждом конкретном случае размеры каркаса меняются, так как площадь площадки перед домом, отведенным под авто, у каждого своя. Главное – выдержать минимум, необходимый для постановки машины.

Как сделать навес 6*8 своими руками? Пошаговая инструкция с фото.

Навес таких размеров подойдет для 2 авто плюс небольшая «подсобка». Примерный бюджет – 50 000 руб., в зависимости от цен на строительном рынке. Бетонную стяжку можно не делать, если грунт плотный, но и лишней она не будет.

Первое – делается разметка на земле при помощи веревок и колышков.

В качестве фундамента-основания подойдет асбестовая труба длиной 80 см. в количестве 8 шт., арматура внутрь и крепежный элемент.

По числу опорных элементов и бруса выкапывают ямы (70-75 см.), устанавливают асбестовую трубу, внутрь ее арматуру и крепежный уголок «рогами» наверх.

Все залить бетоном и оставить на неделю. Если идет дождь, конструкции накрывают пленкой.

Далее устанавливаются столбы из бруса 100*150, крепятся на уголки верхние переклады и стяжка.

Вот так будет выглядеть основа под навес. Восемь опорных столбов, брус-переклады 50*100 см., поставленные на ребро, это будет основа для крыши-навеса. Каждый элемент прикреплен уголками. Не забывать, что каркас должен идти с уклоном кзади, поэтому передние опорные столбы будут выше, чем задние.

Крепятся «на попа» балки кровли с шагом в 60 см.

Чтобы столбы не гуляли ставятся временные укосины. Когда конструкция собрана, у каждого столба делают постоянные укосины, по 2 шт. на столб.

Обрешетка на крыше делается из доски «дюймовки» под профильный лист с шагом в 50 см. Также досками обшивают и стены навеса, чтобы максимально защитить машину от попадания осадков внутрь.

На кровлю идет 18 листов хорошего, профильного железа (профнастил) 3*1,1 м. Укладываются они ребрами вдоль кзади навеса, чтобы дождь стекал назад. Там же можно установить водосток, чтобы вода не размывала грунт возле конструкции.

Место для размещения навеса

Ширина места для одного автомобиля должна составлять не меньше 3 метров, а длина – 6 м. Меньшая площадь не позволяет укрыться от солнечных лучей или дождя человеку при проведении ремонта машины. Обычно укрытие устанавливают недалеко от въезда на загородный участок или обустраивают рядом с домом и хозяйственными постройками под одной кровлей с ними.

Как построить парник для огурцов своими руками: основные этапы, особенности конструкцииСнятие с крепких плетей ароматных зеленцов в конце весны начале лета – легко достижимая цель. Для её осуществления на…

При таком размещении к автомобильному навесу легко подвести электричество. Некоторые владельцы даже делают освещение, оснащенное датчиком движения. Также предусматривают наличие рядом ливневки или дренажной канавы. Для безопасности площадку устраивают подальше от открытого огня, мангала.

Подготовка к постройке конструкции

До того, как приступить к проведению работ по установке, следует:

  • произвести расчет предполагаемых нагрузок – в случае необходимости;
  • составить подробные чертежи каркаса навеса из профильной трубы – размеры на них также нужно указать;
  • подготовить набор инструментов;
  • выбрать и приобрести стройматериалы.

Самостоятельно из профильных изделий можно возвести несколько вариантов навесов, а именно:

  • арочный;
  • односкатный;
  • двускатный.

Внешний вид и форма будущей конструкции во многом зависят от личных предпочтений владельца дачи или дома и размера незанятого пространства на земельном участке. Наиболее быстровозводимым и самым компактным относительно занимаемой площади считается навес из профтрубы односкатный.

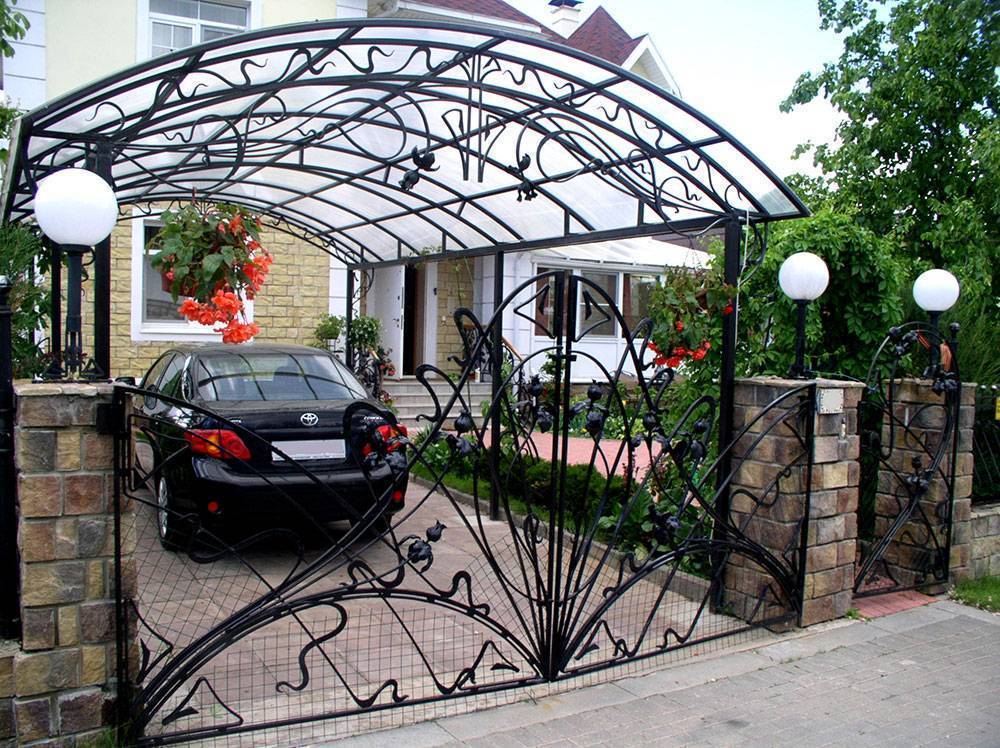

Красивые навесы для авто

А напоследок мы приготовили для вас несколько фотографий оригинальных и интересных автомобильных навесов. Например, этот навес очень элегантен, и не загромождает собой пространство.

А этот просто выглядит оригинально.


Плавные линии этого навеса приятно гармонируют с окружающим садом.


Ну и наконец: почему бы не превратить крышу своего навеса в солнечную электростанцию?

Навес для машины своими руками — одна из самых простых построек и, несомненно, одна из самых необходимых! Ведь вы вкладываете в свою машину силы и деньги и рассчитываете, что она будет служить вам долгие годы. Мы надеемся, что эти фото придадут вам вдохновения и уверенности в своих силах.

Как сделать навес на даче своими руками

Как пристроить навес к дому? Рассмотрим на примере деревянной конструкции с
односкатной крышей и ленточным фундаментом.

Пошаговая инструкция:

  1. Желательно иметь проект и чертеж. После нужно расчистить площадь: снимите слой грунта по периметру и
    там, где будут несущие опоры, вбейте колышки.
  2. Между колышками натяните веревки, сверьте геометрию. Затем по разметке выкопайте траншеи глубиной
    60-70 см. На дно засыпьте 10 см щебня и столько же песка, утрамбуйте.

  3. В траншею завяжите армированный каркас из прутьев. Вбейте в грунт 4 прута по углам и на них закрепите
    горизонтальную арматуру.
  4. Обрезную доску из фанеры пропитайте машинным маслом и сделайте обрешетку. Укрепите укосами, проверьте
    уровни и после можете залить бетоном фундаментную часть.
  5. Через 28 дней бетон застынет окончательно, снимите обрешетку и дно можете выстелить геотекстилем или
    рубероидом. Стыки делайте внахлест по 15-25 см.

  6. Далее укладывайте на ленту с прохождением балок рубероидные листы. Деревянный брус обработайте
    огнеупорными и антисептическими составами. После его можете укладывать на фундамент, а лаги закрепляйте
    оцинкованными уголками.
  7. Закрепите пол обрезной доской на спецшпильки с межполотным зазором 0,2 см.
  8. По внешней стороне навеса и рядом со стеной укрепите столбы 15х15 см анкерными болтами.
  9. Выполните обвязку тем же брусом по опор-головкам. К зданию крепится на анкеры горизонтальная балка,
    которая распределит нагрузку по несущей стене.
  10. Уложите стропильный брус, соедините внешний столб с внутренним, укрепляя укосами. Внутренний край
    стропильной ножки держит балку, внешний выходит за обвязку на 3 см.
  11. Обрезная доска 15х4 см поможет организовать стропильную систему. После этого проверьте уровнем
    вертикаль каркаса.

  12. Из бруса сделайте поперечную обрешетку и зафиксируйте ее саморезами или гвоздями. Оптимальные размеры
    – 5х5 см и 6х6 см.
  13. Загрунтуйте каркас. По желанию можно покрыть лакокрасочным материалом.
  14. На кровлю идет монтаж поликарбоната. Листы притягиваются к брусу термошайбами, стыкуются планками.
  15. По желанию проемы можно закрыть литым поликарбонатом.

Чтобы гарантированно не допустить ошибок и все сделать правильно, посмотрите
подробную видеоинструкцию:

4 Этап: Облицовка.

1) Нарезаются листы поликарбоната нужного размера.

2) Укладываются на каркас плёночным покрытием кверху, под которым защитный слой от УФ-лучей. Плёнка снимается только по окончании, чтобы не повредить покрытие, пока Вы будете монтировать.

3) Листы между собой соединяются стыковочной планкой. Для её плотной фиксации по краям панелей защитная плёнка удаляется. Стыковать их рекомендуется с зазором в 5 мм. Чтобы материал мог расширяться от температуры, не ломаясь.

4) Кровля крепится специальными термошайбами. Они компенсируют температурные деформации поликарбоната, предотвращают попадание лишней влаги.

Правила крепежа термошайбами:

  • Отверстия делаются на 2 мм больше, чем крепёжная ножка;
  • Размер шайбы подбирается по толщине поликарбоната;
  • Закрепляются на расстоянии не ближе, чем 40 мм до края панели;
  • Вкручиваются строго вертикально;
  • Отверстия проделываются только в воздушных каналах поликарбоната;
  • Крепёж нельзя перетягивать или оставлять слишком свободным.

Термошайбы закручиваются по всей обрешётке, включая сами фермы. В точках крепления защитную плёнку снимайте.

5) На окончательном этапе закрываются торцы поликарбоната. Это не допускает попадание пыли, грязи, влаги и насекомых. А также придаёт завершённый эстетичный вид.

Сначала прокладываем перфоленту, затем присоединяем торцевой профиль. Есть перфолента герметизирующая и влагопроницаемая. Лучше брать вторую, она не мешает испарению конденсата, одновременно защищает от загрязнения.

Список полезных функций

Первое и самое главное достоинство навеса – защита авто от пагубного воздействия окружающей среды. Второй плюс чисто бытовой – владельцу, несомненно, гораздо приятнее садится (выходить) в дождь под укрытием, чем бежать быстро и залезать с мокрыми ногами, одеждой в салон.

Несмотря на то, что специалисты утверждают – «машина в гараже гниет быстрее», влияние атмосферных явлений на кузов не менее худший вариант.

Навес защищает автомобиль от:

  • Дождя, снега. Металлические детали быстрее подвергаются коррозии, а при плохой герметичности вода попадает в салон.
  • Града. Крупные градины способны пробить кузов, побить стекла.
  • Грязи. Пыль, птичий помет.
  • Солнечных лучей. Солнце, особенно жарким летом, способствует выгоранию обивки на сидениях внутри салона и портит покрышки.

Немаловажно и то, что садится или выходить из машины в дождь или снег под навесом гораздо приятнее, чем под открытым небом. Зимой водитель избавляет себя от обязанностей чистить машину от снега, расчищать вокруг нее сугробы после снегопада

Чертежи в зависимости от расположения навеса

Для составления чертежей и дальнейшего расчета, прежде всего необходимо определиться с местом строительства, от этого зависит форма опирания:

  • Отдельно стоящее – на самостоятельном фундаменте с опорными вертикальными столбами по всему периметру.
  • Балочно-опорное – пристройки к зданию: одна сторона навеса стоит на столбах, другая опирается на горизонтальную балку, закрепленную на стене для равномерного распределения нагрузок по несущей конструкции.
  • Консольно-опорные – пристройки к зданию, но здесь опирание приходится на кронштейны или закладные, устроенные в несущей стене.
  • Консольные – небольшие козырьки над входом в дом, поддерживаемые менсолами или закладными.

Чертеж навеса из профильной трубы, стоянка для автомобиля на самостоятельных опорах

Временные навесы

Из профильной трубы небольшого сечения можно изготовить сборный каркас для навеса с двухскатной крышей. На такой каркас натягивается тент, причем закрываются и боковины конструкции. Сборный навес из готовых элементов устанавливается за пару часов – это подходящий вариант для дачи или автопутешествий с долгими стоянками.

Сборный навес из готовых элементов

На даче также можно соорудить съемный или откидной навес, который монтируется на стену дома. Крышей служит рама из металлопрофиля, на которую натянут тент. Рама опирается на консоли, закрепленные на стене, причем навес для машины должен располагаться под наклоном не менее 30 градусов, чтобы осадки свободно стекали с тента на землю.

Типовое решение

Маленькие, «дамские» машинки требуют возведения простой конструкции, их габариты небольшие, вполне можно отвести «закуток» рядом с въездом во двор. Для джипов, фургонов придомовую территорию придется сильно сократить и отвести значительный кусок земли под машину. А если в семье два и более авто, то минимум, на что нужно рассчитывать, размер навеса от 6 м2.

Навесы бывают:

  1. В тесной связке с одной стороной дома. В этом случае навес крепится к стене, а противоположная часть ставится на 2-3 опоры.
  2. Отдельно стоящие. Располагаются в любом месте сада, главное, что должен помнить садовод, это беспрепятственный въезд и возможность маневрировать как на участке, так и на дороге около дома.

Проще всего делать односкатную крышу, тут не требуется массы дополнительных элементов, крепежей. К тому же он дешевле двухскатной крыши.

Навесы для машин из поликарбоната и особенности их установки

Установка пола ничем не отливается от первого варианта – делаем такой, какой будет угодно, хоть кафелем сверху можно уложить. Но во всем остальном строение будет существенно отличаться. Стоимость его в 3 раза дороже, чем деревянного навеса, поскольку металлопрокат стоит дорого (а ковка – очень дорого). Да и поликарбонат не дешевый. Если вы надумали строить именно так, тогда конструкция обойдется вам примерно в 17-25 тысяч рублей, в зависимости от того, по каким ценам вы будете покупать строительные материалы.

Шаг 1Ставим опоры.

Вместо деревянных стволов теперь у нас будут квадраты 50х50 мм – этого будет достаточно. Ставить их лучше на закладные, которые предварительно замуровать в стяжку. Если таковых нет, приварить к основанию Г-образное крепление с отверстиями и посадить на дюбеля (вторую сторону просто можно приварить).

Шаг 2Верхняя обвязка.

Делаем ее двумя параллельно приваренными квадратами. Первый по самой верхушке встык приваривается, второй на 30 сантиметров ниже.

Шаг 3Арочные перекрытия.

В металлопрокате можно купить металлический квадрат (или прямоугольные профилированные трубы) выгнутые аркой. Подбираем по размеру гаража и привариваем сва рочным инвертором к обвязке. 1 арочная деталь к верхнему квадрату обвязки, другая к нижней планке обвязки. Теперь у нас получается пространство в 30 сантиметров по всей длине арки, которое мы завариваем усилениями. Первую секцию (фасадную часть) можно сделать при помощи ковки – будет очень красиво смотреться.

Шаг 4Крыша.

Шифер и черепица не подойдет, поскольку их невозможно согнуть бубликом. Берем гибкий поликарбонат, сверлим в нем пару отверстий на краю, прикручиваем болтами и загибаем его нужным образом, чтобы он всей площадью пристал к арочной детали, и привинчиваем дальше элементы.

Подготовка места

Чтобы парковочное место было максимально удобным, его необходимо предварительно подготовить.

Для этого следует действовать согласно пошаговой инструкции, как сделать площадку для машины:

  1. Верхний слой почвы толщиной до 15-20 см необходимо снять по всему периметру будущей площадки.
  2. Теперь на этом месте выполняется подушка из песка, смешанного со щебнем. После того как участок будет полностью засыпан, полученный слой тщательно утрамбовывают.
  3. По краям будущего парковочного места устанавливают дренажные трубы, которые нужны, чтобы дождевая вода не застаивалась вокруг авто.
  4. После окончания процесса укладки основы необходимо решить, какое будет выбрано покрытие для площадки.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
