Навес из поликарбоната своими руками: рассмотрим чертежи и процесс монтажа навеса из поликарбоната

Крыша

Навесы из поликарбоната, фото интересных идей представлены в галерее, также в сети картинок и проектов достаточно много, бывают одно- и двухскатные, арочные, каскадные, реже встречаются конусные, купольные, волнообразные.

Типовые варианты поликарбонатных навесов

Изготовление основы не представляет сложностей, достаточно учесть ветровые, снеговые нагрузки в регионе, а вот стропильная система требует серьезных расчетов.

Таблица размеров, рекомендуемых специалистами для обрешетки

Классификация ферм:

  • По характерным очертаниям контура – полигональные, треугольные, ломанные параллельные пояса.
  • По типу решетки – ромбическая, треугольная, полураскосная, раскосная.
  • По способу опирания – консольная, балочная, арочная, балочно-консольная.

Каскадный опорно-консольный навес из поликарбоната

Самый простой вариант — односкатный навес из поликарбоната, оптимальный угол наклона крыши 22-30о. Стропила изготавливаются из дерева либо это ферма – горизонтальная, выгнутая или треугольная рама с поддерживающими раскосами, стойками под углом внутри основной конструкции.

Схема для односкатной постройки

Для создания проекта необходимо:

Схема навеса с видом кровли, от этого зависит тип нижнего и верхнего поясов.
Чертежи навесов из поликарбоната должны включать в себя габариты строения, так как нагрузка изменяется прямопропорционально размерам

Важно определиться с верхней, а также нижней точкой ската, чем меньше уклон, тем больше снега скопится на крыше.
Учесть размер панелей, от этого зависит расстояние между стропилами, чтобы край не попал на пустоту.
Ветровую и снеговую нагрузку в регионе можно узнать по специальным таблицам.. Двухскатный навес из поликарбоната – проект с коваными элементами

Двухскатный навес из поликарбоната – проект с коваными элементами

Фермы рассчитывают согласно регламенту СНиП в разделе 2.01.07-85, это сложно для самостоятельных вычислений, требуется инженерное образование, также специальное программное обеспечение. Чтобы избежать ошибок рекомендуется использовать онлайн калькулятор либо взять готовый проект. Нагрузки и воздействия указаны в нормативах СНиП в части 2.01.07-85, правила для изготовления металлических конструкций — П-23-81 СНиП.

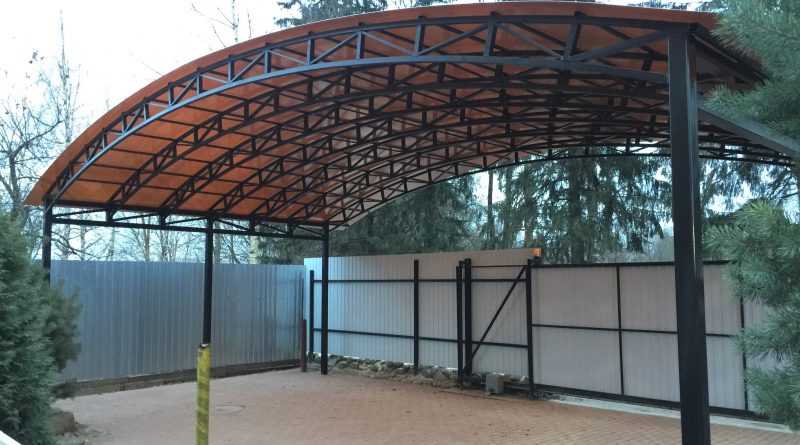

Арочные навесы из поликарбоната, на фото эскизы для небольших строений

Чтобы не путаться в сложных вычислениях, воспользуйтесь рекомендациями:

  • При наклоне 22-30о в строении шириной 6-12 м, высота и длина треугольной фермы должна иметь пропорцию 1:5;
  • Если скат в 15-22о, размеры в пропорции 1:5, но раскосы должны быть низкосходящими, делается обязательно четное количество поясов, оптимально – 8.
  • Меньший уклон целесообразен для больших промышленных зданий, здесь необходимы инженерные вычисления, длина и высота прогона должна быть в пропорции 1:7, 1:9.

Простые схемы, как сделать стропила для навеса из поликарбоната

Расчет навеса из поликарбоната из профильной трубы

За основу возьмем навес, размер 6000*4000 мм, это эргономичное решение: удобная беседка или крытая стоянка для автомобиля.

Стандартные габариты поликарбоната по ширине и длине:

  • литого 2,050*2, 3, 6,12 м;
  • сотового 2,100*3,6,12 м.

Для частных построек подойдет толщина листа 6-12 мм.

Таблица рабочих характеристик поликарбоната

Фермы необходимо расположить под каждым краем и посередине листов, поэтому расстояние между ними будет 1 м.

Для стоек возьмем трубу ∅80-100 мм, шаг — 2,0 м по длинной стороне навеса.  Для крыши:

  • основные элементы – профильная труба 30*30 мм, длина нижних – 3,1 м, вспоминаем теорему Пифагора: квадрат гипотенузы равен сумме квадратов катетов, вычисляем длину верхних, в нашем случае — 3,9 м;
  • распорки наклонные – профильная труба 20*20 мм, расположение – под углом в 25о.

Перпендикулярные перемычки будем устанавливать через каждые 0,5 м друг от друга.

Стандартная схема небольшой фермы

Типы поликарбоната

При возведении конструкций различного назначения используется материал двух типов. Это монолитный (менее распространенный вариант) и сотовый (иное наименование, ячеистый) поликарбонат. Рассмотрим их подробнее.

Сотовый поликарбонат

Красиво оформленная крыша крыльца – визитная карточка любого здания!

Материал своим поперечным сечением очень похож на соты треугольной либо прямоугольной формы. Именно этому он обязан своим наименованием. Исходное сырье для его производства – гранулы поликарбоната. Этот полимерный материал относится к термореактивным пластмассам и характеризуется целым рядом свойств, благодаря которым он стал столь востребованным на рынке стройматериалов.

Чаще всего арочные навесы из поликарбоната своими руками сооружают именно с использованием данного типа материала.

Классификация по структуре и геометрии сот

Внутренние соты формируются ребрами жесткости (наклонными и прямыми), между которыми содержится воздух. Этим определяются высокие шумоизоляционные свойства материала и его теплоизоляционные возможности. По данному параметру ячеистые поликарбонаты подразделяются на:

  • Панели «2Н» — двухслойные, имеющие соты прямоугольного сечения. При толщине (h) листа в диапазоне (4 – 10) мм ребра жесткости выполняются в виде простых перпендикулярных перегородок.
  • «3Х» — трехслойные листы, имеющие не только прямые, но и добавочные (наклонные) ребра жесткости. Толщину последних определяет производитель.
  • «3Н» — также являются трехслойными и имеют прямоугольные соты (у них длина значительно больше ширины). Изготавливаются с h= 6 мм (другие размеры: 8 мм или 10 мм). Этот лист является лучшим выбором, чтобы возвести навес во дворе частного дома своими руками;
  • «5W» — листы пятислойные с прямоугольными сотами. Производятся с h= (16 – 20) мм;
  • «5Х» — имеют наклонные и прямые ребра. Состоят из 5 слоев. h=25 мм.

Размеры листа:

  • Толщина — (4 – 32) мм;
  • Ширина — 2100 мм;
  • Длина — при продаже материал режется по длине на листы (1 – 9) м или предлагается стандартной длины в 12 м.

Дом из какого материала Вам нравится больше всего?

Дом из бруса 24.09%

Дом из кирпича 18%

Бревенчатый дом 13.95%

Дом из газобетонных блоков 18.11%

Дом по канадской технологии 11.35%

Дом из оцилиндрованного бревна 3.57%

Монолитный дом 3.93%

Дом из пеноблоков 3.65%

Дом из сип-панелей 3.34%

Проголосовало: 3533

Монолитный поликарбонат

Этот материал входит в группу термопластов. Максимально востребованы марки, имеющие ароматические соединения, изготовленные методом синтеза из бисфенола.

Толщина листов задается диапазоном 2 мм – 12 мм. Стандартные габариты листа 2050 х 3050 мм. Дачные навесы из поликарбоната со скатной кровлей, располагающиеся отдельно, лучше изготавливать с использованием данного материала.

Преимущества использования поликарбоната

Востребованность рассматриваемого материала объясняется присущими ему свойствами:

  • Легкость. Благодаря незначительной массе листа конструкции не оказывают серьезной дополнительной нагрузки на несущие элементы. Объемные сооружения, смонтированные с его использованием (например, двускатный навес из поликарбоната), обеспечивают увеличение фактической площади светопропускающих поверхностей и расширение пролетов. При этом специальных подъемных механизмов для выполнения монтажных работ не требуется. Лист монолитного поликарбоната вдвое легче стекла, а сотового – почти в шесть раз. Это снижает требуемые объемы материалов для обустройства несущих конструкций и уменьшает себестоимость выполнения работ.
  • Прочность. Несмотря на легкость, материал отличается значительной прочностью. Панели уверенно держат высокие механические нагрузки, что является их несомненным преимуществом в сравнении со стеклом. Достигается это наличием ребер жесткости и специальной молекулярной структуре материала.
  • Прозрачность. Сотовый поликарбонат имеет светопропускаемость, равную 85%, а монолитный – 90% (для видимого спектра излучений).
  • Высокие теплоизоляционные свойства, звукоизоляционные характеристики.
  • Гибкость. Листы легко сгибаются, что позволяет монтировать арочные конструкции, своды, козырьки и навесы из поликарбоната над дверью и т. п.
  • Простота ухода. Натуральная ткань, вода, моющие бытовые средства позволяют придать материалу первозданную чистоту.
  • Легкость обработки.
  • Удобство в использовании.
  • Безопасность.
  • Существенная стойкость к высоким/низким температурам (-40°С/+120°С) и химически агрессивным веществам.

Основные требования к конструкции ↑

Что же представляет собой это на первый взгляд несложное строение? Состоит оно из опор и фермы, на которую устанавливаются листы полупрозрачного пластика.

С точки зрения практического применения, навес из поликарбоната может защищать от дождя и снега автомобиль или служить основой для беседки. Исходя из этого материал изготовления конструкции должен соответствовать следующим требованиям:

  • Не терять свои технические показатели внешнего вида под воздействием внешних погодных факторов.
  • Сохранять целостность даже при сильных порывах ветра.
  • Выполнять функции защиты от прямых солнечных лучей, при этом обеспечивая должный уровень естественного освещения.

использовать профильные трубы

skat-1
skat-2

скатные навесы

Важно учитывать толщину и форму листа. Если предусмотрен большой радиус изгиба – рекомендовано использовать сотовые модели толщиной от 8 до 10 мм

Для арок с малым радиусом можно применять монолитный поликарбонат до 6 мм. Лучше всего для этого подойдет волновой, так как он имеет повышенные прочностные характеристики.

Правильный чертеж – залог долговечности сооружения

Следует учесть, что проектирование и создание схемы навеса лишь поначалу отнимет у вас некоторое количество времени. В ходе работ вы значительно сэкономите его, а также свои нервы, деньги и труд.

Почему важно грамотно составить схему

  1. Правильные проекты навесов из поликарбоната помогают выбрать для них оптимальное место на участке.
  2. Чертеж позволяет точно подсчитать количество нужных стройматериалов и тем самым сберечь деньги, т.к. вам не придется докупать что-либо или выкидывать ненужные остатки.
  1. Схема определяет четкое представление о внешнем виде сооружения и позволит судить о том, эстетично ли оно и вписывается в экстерьер вашего участка.
  2. Качественной конструкция будет лишь тогда, когда вы правильно определите параметры его каркаса и верно подберете толщину поликарбоната. При этих условиях сооружение прослужит долго.

Данные, которые надо учесть, когда осуществляется проектирование навесов:

  • назначение сооружения и в связи с этим — его размеры;
  • учет климатических особенностей региона и свойств почвы на участке, исходя из этого – расчет нагрузок на конструкцию;
  • подбор оптимальных строительных и облицовочных материалов.

Виды и размеры поликарбоната

Чтобы подобрать поликарбонат, нужно знать, какие его виды существуют.

  1. Монолитный материал выпускается в виде сплошных (не имеющих проемов) полупрозрачных листов. Исходя из его предназначения и условий эксплуатации, можно выбирать покрытие, имеющее различную толщину.
  2. Ячеистый или сотовый поликарбонат является пустотелым материалом. Два-три листа в нем сопрягаются перемычками (ребрами жесткости). Внутри покрытие похоже на пчелиные соты, которые не шестиугольные, а имеют обычно прямоугольное строение ячеек. Это обеспечивает материалу достаточную жесткость при очень малом весе.
  1. Гофрированный аналог не так распространен. Внешне он напоминает полупрозрачный шифер либо профилированный настил разных цветов. Высота его гофры может составлять до 5 см.
Тип поликарбонатаТолщина, в миллиметрахШирина и длина, в метрахВысота профиля, в сантиметрах
Монолитный2, 3, 4, 5, 6, 8, 10, 122,05×3,05×
Сотовый4, 6, 8, 10, 16, 25 и 322,1×6 и 2,1×12×
Профилированный1,21,26×2,245

При вычислениях опирайтесь на стандартные габариты материалов для каркаса и кровли. Так вы получите меньше отходов при монтаже постройки.

Создавая проекты хозблоков с навесом, имеющие, например, мангал или барбекю, учтите, что пристройку надо планировать по нормам пожарной безопасности.

Различные дополнения

Навес на даче, сделанный своими руками, желательно дополнить водостоком. Это значительно повысит его технические характеристики, защищая крышу от повышенной влажности.

Можно сделать боковые стенки из поликарбоната. Они дополнительно укроют внутреннее пространство от ветра и бокового снегопада.

Если нужно сделать не только практичный, но и красивый навес, его украшают ковкой. Кованые элементы можно использовать в оформлении ферм, и тогда внешний вид навеса приобретёт особую привлекательность. Такие детали покупаются отдельно в строительных магазинах, или создаются самостоятельно, с помощью станка для холодной ковки.

Станок 3 в 1 для холодной ковки «TR-U2»

37 000 руб

Подробнее о станке и его возможностях

Чертеж

  • Прежде всего нужно сопоставить площадку, которую необходимо перекрыть, с размерами листа. При этом делают расчет того, сколько штук материала понадобится с учетом его расположения, а также угла наклона или радиуса.
  • На следующем этапе создают чертеж несущей фермы или каркаса. При этом его нужно проектировать таким образом, чтобы перемычки располагались в местах соединения листов. Также рекомендуется делать своеобразные ребра жесткости, которые бы размещались посередине площади покрытия.
  • Обычно чертежи навесов из поликарбоната содержат и схемы монтажа на здание и пол. При этом порой приходится создавать даже небольшие фундаменты и опоры. Все зависит только от типа строения.

Преимущества поликарбоната

  1. Разнообразие форм, расцветок и прозрачности.
  2. Длительный срок эксплуатации.
  3. Привлекательный внешний вид.
  4. Возможность установки своими руками.
  5. Приемлемая цена.

Благодаря таким свойствам материал получил широкое применение в строительстве козырьков:

  • Навесы перед домом — защищают крыльцо и вход от солнца и осадков. Благодаря разнообразию палитры, такой козырек впишется в экстерьер любого здания. Также с его помощью можно построить изящную декоративную конструкцию.
  • Козырьки для автомобиля — защищают машину от дождя и снега, ультрафиолетового излучения, опавших листьев. Конструкция может иметь арочную или прямоугольную форму.

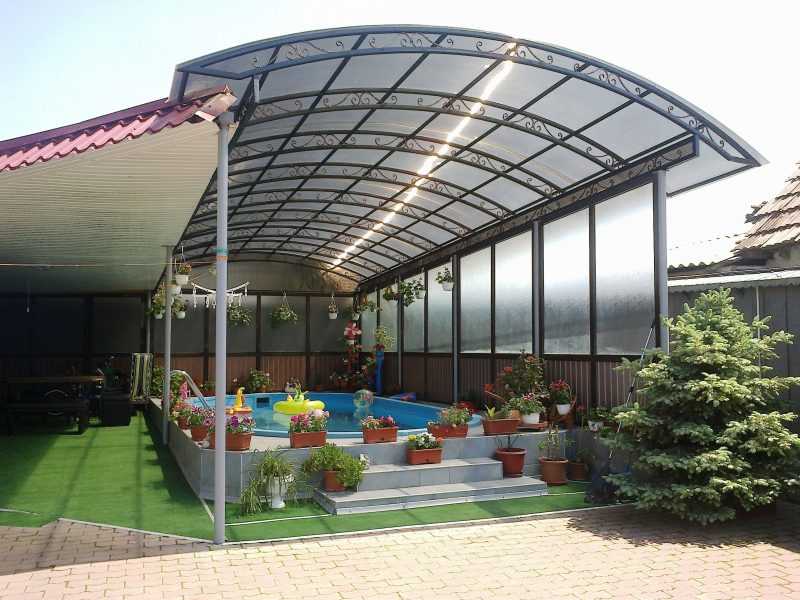

  • Навесы из поликарбоната для бассейна — благодаря им бассейн можно использовать в любое время года. Такая конструкция защищает воду от загрязнения и предотвращает её цветение.
  • Навесы из поликарбоната, пристроенные к дому, позволяют обустроить террасу, веранду или летнюю кухню.

https://youtube.com/watch?v=OWukOH4YGwE

Цветовая палитра

В строительных отделах представлен огромный выбор продукции, отличающиеся между собой по типу строения, плотности и цветовой палитре. Некоторые дилеры предлагают изготовить полимерный пластик по индивидуальному заказу. Однако стоимость такой продукции будет на порядок выше, чем у обычного профиля.

При выборе оттенка необходимо учитывать цветную палитру крыши и фасад дома, рядом с которым будут возводить сооружения. Например, жёлтый профиль добавит яркости в пасмурную погоду. Синий цвет сделает пространство более прохладным и неуютным, а красный будет раздражать и нервировать.

При выборе поликарбоната необходимо учитывать наличие коэкструзионного слоя. Он обладает ультрафиолетовой защитой. В результате жарким летом на покрытой территории будет прохладно и комфортно. Помимо этого пластик не будет бледнеть под солнечными лучами.

Какая толщина поликарбоната должна быть для навеса или теплицы

В строительных работах может применяться сотовый или монолитный поликарбонат, которые различаются между собой по толщине. Этот прочный пластик-полимер отличается практичностью, прочностью и морозостойкостью. Но прежде чем приобрести этот материал для проведения работ, следует знать какая толщина поликарбоната должна быть для навеса или теплицы.

Толщина сотового поликарбоната

Изготавливается сотовый поликарбонат листами, имеющими ячеистую структуру. Этот полимерный материал насчитывает два слоя, связанных между собой. Их вид можно сравнить с сотами, размеры которых могут быть различными. От объема сот напрямую зависит теплопроводность. Отдав предпочтение этому материалу, вы значительно сэкономите на обогреве. Сотовый может использоваться для производства козырьков, парников, конструкций для размещения рекламы, прозрачных покрытий домов, кровли, а также остекления разнообразных поверхностей, барьеров магистралей и высотных фонарей, как показано на фото. Удобство данного материала в его безопасности, так как при разбивании не образуется осколков с острыми гранями, чего нельзя сказать, к примеру, о стекле. Также панели из сотового поликарбоната морозоустойчивы и отлично переносят нагрев, а также нагрузки от ветра и снега. Такие панели являются отличным теплоизолятором, пропускают свет и очень слабо горят, что также является немаловажным фактором;

Монолитный материал отличается высокой прочностью и в сравнении с сотовым не имеет пустот. Его ширина может составлять от 0,75 до 4 мм, но под заказ можно получить материал толщиной до 10 мм. Этот материал, имеющий защиту с двух сторон и структуру из нескольких слоев, отлично подходит для отделки фасадов зданий, монтажа перегородок в помещениях, транспортных остановок. Причем надежность конструкции напрямую зависит от параметров материала.

Для теплиц

К преимуществам данного материала можно отнести его гибкость, что немаловажно при обустройстве теплиц и изготовления беседок:

При покупке данного материала особое внимание стоит уделить его толщине. Для теплиц, беседок и парников, к примеру, подойдет толщина поликарбоната для теплицы в 3, 3,5 и 4 мм; Остановив выбор на материале в 4 мм, вы сможете быть уверенны, что в такой теплице всегда будет сохраняться отличная среда, идеально подходящая для различных растений;

  • Листы поликарбоната толщиной в 4 мм, отличаются прекрасной устойчивостью к различным переменам погодных условий, к ударам, излучению ультрафиолета и они отличаются отличным качеством, как показано на фото;
  • Несмотря на то, что расценки на материал толщиной в 4 мм несколько выше, чем аналогичных в 3 или 3,5 мм, их время эксплуатации значительно больше, а, следовательно, окупаемость не заставит себя ждать.

Для навесов

На садовом участке или производственной площадке никак не обойтись без навеса. Его форма может быть различной, но на какой бы из них вы не остановились, крыша в любом случае будет основной его деталью. После монтажа конструкции, стоит обязательно покрыть навес сотовым материалом, подобрав подходящий размер материала, напрямую зависящий от предполагаемой нагрузки, как показано на фото.

Поликарбонат 4 мм отлично подойдет для возведения теплицы, а также обустройства выставочных стендов и арочных или галерейных конструкций, 6-8 мм – для козырьков и автомобильных навесов. Используя поликарбонат на своем дачном участке, вы можете быть уверенны, что будете отлично защищены и от жгучего солнца в летний день и от дождя во время непогоды. Ваш «железный конь» также будет вам благодарен, если вы смонтируете из этого материала автомобильный навес. Такая конструкция гарантирует отсутствие зимой перепада температур, который может негативно сказаться на автомобиле.

Если конструкция в последующем будет подвергаться сильным погодным нагрузкам в виде снега или ветра, то в этом случае подойдет поликарбонат 8 мм. Толщина поликарбоната для навеса в 10 мм применяется лишь в случаях очень сильных внешних нагрузок.

Популярнейшими являются листы 4 мм, которые широко используются для покрытия навесов и щитов рекламы.

Подведем итоги

Ознакомившись со всеми нюансами подбора такого материала, как поликарбонат, вы избежите трудностей при приобретении строительного материала. Если в ходе проведения работ возникнут проблемы, которые могут быть связаны с изогнутостью крыши, то в этом случае лучше всего обратиться за помощью к специалистам. Правильно выбранный по качеству и толщине материал, квалифицированная помощь специалистов гарантируют качество работ и прекрасный результат изготавливаемой конструкции. Мир этого материала достаточно широк, но прислушавшись к нашим советам, вы без труда будете в нем ориентироваться.

Общая информация

Поликарбонат — представляет собой твёрдый и прочный полимерный пластик. Его широко используют для производства компьютерных запчастей, линз, компакт-дисков, а теперь и для строительства. Бывает двух видов:

  1. Сотовый поликарбонат — состоит из нескольких тонких пластинок, которые соединены между собой с помощью перемычек. В поперечном разрезе листа можно заметить, что он разделен на ячейки. В них находятся пузырьки воздуха, которые наделяют материал хорошими теплоизоляционными качествами.
  2. Монолитный поликарбонат — как можно догадаться из названия, является сплошным и цельным листом полимерного материала, без каких-либо ячеек и пустот. Таким универсальным строительным материалом можно заменять обычные стекла, так как он обладает высокой светопропускной способностью.

Виды навесов

Существующие конструкции навесов можно объединить в группы по разным признакам. По форме:

  • прямые;
  • одно— или двускатные;
  • куполообразные;
  • шатровые;
  • волнообразные;
  • многоуровневые;
  • арочные и т. д.

По типу примыкания к стене:

  1. Консольные (конструкция характерная для козырьков над окнами или крыльцом).
  2. Имеющие опоры на землю. Применяются для сооружений большого размера, создающих излишнюю нагрузку на стены или фундамент.

По материалу:

  • металлические;
  • деревянные;
  • комбинированные.

Существует немало разновидностей кровельного покрытия, но мы будем рассматривать только навесы из поликарбоната.

Какой вид материала лучше выбрать

Поликарбонат может быть монолитным или сотовым.

Сотовый поликарбонат состоит из двух слоёв пластика, между которыми есть воздушные каналы

Сотовый поликарбонат устроен довольно просто. Это панель, в составе которой прозрачный или матовый пластик, уложенный слоями. Между собой они соединяются вертикальными рёбрами жёсткости. Из-за того, что между слоями есть воздушное пространство, материал прекрасно справляется с функцией теплоизоляции. Жёсткая конструкция листов не влияет на способность сырья гнуться. Объекты со сложными формами часто строятся с использованием поликарбоната.

Сотовый поликарбонат отличается между собой не только цветом и размерами, но и прозрачностью, минимальным радиусом изгиба и удельным весом

Отличие монолитного поликарбоната от сотового заключается в том, что в первом случае отсутствует воздушное пространство внутри листа. Прочность — одно из его главных преимуществ. Такой материал может быть прозрачным или матовым, иметь небольшой вес и поглощать ультрафиолетовые лучи.

Поликарбонат различают и по оттенку поверхностей. Существует довольно широкая цветовая гамма этого материала. Оттенок стоит подбирать в первую очередь исходя из того, какое предназначение будет иметь будущая конструкция. Например, бассейн лучше крыть материалом синего, бирюзового и зелёного цвета. А вот для теплиц советуют использовать прозрачный поликарбонат, который совсем непригоден для кровли беседки.

Монолитный поликарбонат состоит из листа без полостей внутри

Поликарбонат отличается по качеству, которое напрямую зависит от производителя. Известные марки следят за своей репутацией, поэтому приобретая их продукцию, можно не бояться, что экологичность или надёжность будут несоответствовать описанию.

Правила выбора поликарбоната по цвету

Одним из важных свойств этого материала является способность частично пропускать тепло и свет солнечных лучей. Это одновременно и плюс, и минус: под таким навесом или козырьком можно располагать любые растения, но при этом он не будет надёжной защитой от летнего зноя. Однако светопрозрачность напрямую зависит от цвета, поэтому можно подобрать оптимальное решение.

В продаже сегодня можно встретить поликарбонатные листы самых разных оттенков, выбрать подходящий вариант можно с учётом следующих закономерностей:

Чем темнее поликарбонат, тем меньше солнечных лучей он будет пропускать. Белый, оранжевый, розовый, красный лист будет пропускать до 80% всей тепловой и световой энергии, а у тёмных листов этот параметр равен всего 30%.

Выбор зависит от того, как предполагается использовать навес. Если под ним будет стоять автомобиль, лучше выбрать тёмные листы для защиты от солнца.

Они могут быть синими, зелёными, коричневыми и т. д. А если под ним будут клумбы или ящики с рассадой, лучше подобрать светлый прозрачный поликарбонат.

Предметы под навесом будут зрительно менять свой цвет, и это тоже нужно учитывать. Например, если использовать навес для домашнего бассейна, лучше выбрать синие листы: вода под ними приобретёт глубокий голубой цвет, и смотреться это будет очень красиво. И наоборот, если под навесом предполагается поставить чайный столик, лучше отказаться от синих и зелёных тонов, иначе цвет лица людей под ним будет казаться неестественным. Лучше отказаться от слишком насыщенных тонов. Чересчур яркие оттенки будут менять восприятие всех предметов под навесом, поэтому выгоднее остановить свой выбор на спокойных тёплых или прохладных тонах.

При выборе стоит подумать не только об эстетике, но и о комфорте, а также о том, как навес будет сочетаться с общим оформлением дома и участка. Поликарбонат открывает широкие возможности дизайна, но лучше, чтобы такая конструкция не слишком ярко выделялась на участке, а стала бы его гармоничной частью. Можно выбирать прозрачные, полупрозрачные и непрозрачные листы, поликарбонат можно устанавливать на различные типы каркасов.

Несколько выгодных вариантов для участка

И всё же, какой цвет поликарбоната лучше для навеса или беседки? Выбрать единое решение для каждого дома невозможно, но можно воспользоваться несколькими рекомендациями дизайнеров:

  1. Для приятной прохлады и полутени лучше приобрести матовые непрозрачные листы: они могут быть молочно-белыми или дымчато-бронзовыми. Такой навес будет эффективно поглощать свет, при этом он не будет зрительно загромождать пространство или делать его мрачным.
  2. Для крытой террасы или беседки можно выбрать полупрозрачный цветной пластик холодных оттенков. Он красиво смотрится и создаёт ощущение прохлады, которое будет особенно заметно в жаркий полдень. Необязательно выбирать яркие тона, можно подобрать спокойный однотонный вариант.
  3. Полностью прозрачный пластик хорошо подходит только для теплиц и парников. Если выбрать его для навеса или веранды, он будет очень быстро нагреваться, и под ним окажется неприятно находиться. Матовый сотовый поликарбонат станет оптимальным решением по всем требованиям.

3 Этап: Сборка и монтаж кровли.

Как сделать крышу для навеса, как её собрать. Пока бетон приобретает первоначальную прочность, можно приступать к сварке кровли.

Совет: все порезки и гибку металла делайте по мере продвижения работ. Это уменьшает вероятность ошибки.

Фермы своими руками.

Сначала делаем шаблон, первый эталонный вариант:

  • Измеряем расстояние между столбов, это будет внутренним размером нашей фермы. Высота подъема арки 700-800 мм.
  • Нарезаем профильную трубу для изгибания.
  • На профилегибочном станке придаём нужный радиус изгиба, верхнему и нижнему поясу. Либо только верхнему, смотря какой вид фермы делается.

Профилегиб (или по другому трубогиб) помогает согнуть трубу без усилий. С ним не нужны кустарные методы, при которых увеличиваются трудозатраты и падает точность размеров создаваемых деталей.

Выгодно ли покупать такой станок, вопрос логичный. Но обустройство приусадебного участка не ограничивается одним навесом. Сделать своими руками можно теплицу, скамейку, мангал, беседку, прочие сооружения. Даже если Вы не собираетесь ставить производство навесов на поток, что можно делать при помощи своих навыков и инструментов, трубогиб выручит в любых строительных экспериментах.

Посмотрите для общего понимания как гнётся профильная труба 40х40 мм и 20х20 мм.

  • Свариваем полученные арки – это будет основным каркасом фермы.
  • Рекомендуется сделать примерку и проверить угол наклона.
  • Дальше нарезаем профиль для раскосов. Привариваем согласно тому типу решётки, который выбрали.
  • Когда шаблон готов, по нему делаем остальные фермы.
  • Готовые детали зачищаем от окалины, ржавчины, других шероховатостей.

Зачистка и окрашивание.

Навес прослужит значительно дольше, не требуя ухода, если обработать его от коррозии.

  • Зачистить сварные швы.
  • Промыть все детали растворителем.
  • Покрыть грунтовкой.
  • Покрасить, используя валик или распылитель. Хорошо подходит молотковая краска. Она имеет ряд положительных качеств: высокая устойчивость к перепадам температур, не боится влаги, устойчива к ультрафиолету, не выгорает на солнце, хорошие антикоррозионные свойства, можно наносить на ржавчину, быстро высыхает. К тому же необычная «шагреневая» фактура красиво выглядит.

Приступаем к монтажу.

  • На опорные стойки приваривается несущая балка.
  • Затем устанавливают первую и последнюю ферму, между ними натягивают нитку.
  • Отмечаем на балке точки на равном отдалении друг от друга, прикрепляем в этих местах остальные фермы.
  • Сверху привариваем элементы обрешётки, они будут скреплять фермы между собой.

Заглушки для труб.

Все открытые стороны профтруб закрываются пластиковыми заглушками. Они защищают от попадания внутрь влаги, мусора, и других посторонних предметов.

Устанавливаем опоры

Поставить опору может даже обезьяна, а вот чтобы правильно выровнять и закрепить ее потребуется определенное умение. Основная задача этого этапа – установить 4 вертикальные металлические квадрата, которые будут ровно стоять относительно земли, друг друга и вертикального отвеса.

Шаг 1Отрезаем необходимый размер.

Квадратные трубы продаются только мерной длины на базе, поэтому заранее надо отрезать ровно 2.5 метра. Это можно сделать как на самой базе, так и дома обычной болгаркой.

Шаг 2«Прихватываем» инверторной  сваркой металлический квадрат к закладной, которую мы залили в бетон.

Ширина нашей опоры должна быть как можно более схожей с закладкой, чтобы проще было работать. То есть 50-55 мм. Просто вставляем ее в крепление и немного прихватываем сваркой. Так делаем со всеми другими опорами.

Шаг 3Ровняем.

Уровнем измеряем вертикальные отклонения с двух разных сторон, молотом стучим по опоре в нужную сторону. Она легко должна поддаваться усилию, так как еще не полностью приварена. После того, как вам понравятся показатели уровня, берем сварку и увариваем все до победного конца.

Установка опорных столбов

Навес – легкая конструкция. Вид фундамента выбирается с учетом глубины промерзания почвы и близости грунтовых вод. Яму под столб копают ниже глубины промерзания, которая для каждого региона определяется условиями климата, но не меньше 0,7 метра.

На дно выкопанной ямы или траншеи под ленточный мелкозаглубленный фундамент укладывают слой гравия и песка, плотно утрамбовывают, это обеспечит подушку при пучении грунта зимой и не поведет конструкцию. При близком подходе грунтовых вод дно под основание можно устелить рубероидом.

Расстояние между опорными столбами 1,7-2 м по длине, а по ширине навеса 3 м. Если ширина превышает три метра, для монтажа каркаса крыши используют арматурные фермы.

После установки вертикальных стоек, их бетонируют смесью цемента, песка и гравия. Цемент берут марок М 200- М 300. Сохнет бетон 2-3 дня. Между столбами делаем распорную перемычку из профиля 4х4 или 4х6 см, связывая опоры между собой. Высота от земли и верха конструкции минимум 70 см.

Навес из поликарбоната примыкающий к дому требует возведение трех стен, одну выполняет стена дома.

Конструкция крыши

Поликарбонат редко применяется для обустройства двухскатных кровель, поскольку с его помощью можно реализовать интересные архитектурные решения.

Навес, пропускающий свет, эффектно смотрится, если он представляет собой конструкцию:

  • с одним наклонным скатом;
  • арочную;
  • волнообразную;
  • купольную.

В первом случае каркас может быть смонтирован из дерева, остальные варианты можно реализовать лишь при условии использования металла.

Двухскатная конструкция крыши навеса

При разработке проекта крыши сложной формы следует предусмотреть достаточный наклон всех фрагментов, чтобы осадки и мусор не задерживались на навесе. В первую очередь это относится к волнообразной крыше, где нижняя волна может стать местом скопления снега и загрязнений.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
