Вентилируемый фасад – характеристики, свойства, виды и схемы устройства

Особенности вентфасадов

Вентилируемые фасады получили широкое распространение благодаря отличным эксплуатационным характеристикам и привлекательному внешнему виду.

Основные качества таких облицовочных систем перечислены в таблице ниже.

ХарактеристикиОписание
Универсальность.Благодаря тому, что в подсистемы и внешний облицовочный слой вентфасада могут выполняться из различных материалов, такие конструкции можно устанавливать как на новых зданиях, так и в старых домах, нуждающихся в реконструкции.
Простота монтажа.Вентилируемые фасады можно легко установить самостоятельно, без участия в таких работах профессиональных специалистов, и без проведения предварительной подготовки стен к монтажу.
Защита стен.После завершения монтажа, вентилируемая фасадная система обеспечивает надежную и долговечную защиту для внешних стен объекта от любых негативных воздействий окружающей среды.
Разнообразие облицовки.В качестве внешнего облицовочного слоя вентфасада могут использоваться различные материалы и изделия, обладающие различными визуальными параметрами и техническими характеристиками. Большой популярностью, к примеру, пользуются изделия, цветом и фактурой имитирующие поверхность натуральных материалов – камня, дерева и кирпичной кладки.
Простой ремонт.Если в процессе эксплуатации отдельные элементы системы вентилируемого фасада будут повреждены или выйдут из строя, их в любой момент можно будет самостоятельно демонтировать и установить на их место новые изделия такого же типа.
Продолжительный срок эксплуатации.При правильном подборе материалов и правильном монтаже, вентфасад может служить на протяжении нескольких десятилетий. Различные производители заявляют срок службы собственных изделий от 30 до 50 лет и более.
Утепление.Вентилируемый фасад дает возможность быстро и просто установить дополнительную теплоизоляцию для любого дома. Благодаря повышенным характеристикам сохранения тепла, собственники смогут значительно экономить на обогреве помещений и кондиционировании.

Что собой представляет эта фасадная конструкция

Это не что иное, как каркас, на который монтируется отделочный материал. Сам каркас крепится к фасаду дома. Особенность этой технологии заключается в том, что между отделкой и стенами дома образуется воздушный промежуток. Именно воздух свободно циркулирует в этом пространстве, снижая влажность и уменьшая тепловую отдачу здания. Это два важных критерия в условиях современной эксплуатации частных домов и не только.

Хотелось бы отметить, что нередко можно услышать такой термин – вентиляционные фасады

Обратите внимание, это название в корне не верно, потому что неточно отражает суть используемой технологии. Вентилируемый навесной фасад является элементом здания, в котором нет каких-либо приборов, приспособления или оборудования, нагнетающие или удаляющие воздушные массы. Воздух внутри пространства движется по чисто физическим законам

Воздух внутри пространства движется по чисто физическим законам.

Движение воздуха под вентилируемым фасадомИсточник m-strana.ru

Разновидности конструкций

Существующие виды вентилируемых фасадов различаются по используемым материалам и общей технологии монтажа.

Каркасный вариант

Это самый простой и популярный метод. Особенность его в том, что по периметру здания возводится металлическая, деревянная или комбинированная обрешетка. Она может включать в себя ряд слоев, которые нужны для сохранения тепла, защиты дома от излишков влаги и лучшего парообмена.

Пример вентилируемого фасада каркасного типа

При возведении каркаса в качестве внешней облицовки используются следующие материалы:

  1. Керамогранит. Это продукция искусственного происхождения, изготавливается из прессованной и обожженной глины. Выпускается в виде плит, которые отличаются большим весом и хорошей устойчивостью к воздействиям. Особенность крепления керамогранита заключается в том, что элементы устанавливаются на каркас при помощи специальных кляймеров (скоб). Между фрагментами образуются зазоры, которые способствуют лучшей вентиляции. Но такой вариант нуждается в усиленной защите от проникновения влаги.
  2. Композитные или другие виды панелей. Технология производства позволяет получить надежный и легкий материал, который обладает отличными свойствами. Монтаж панелей может производиться различными способами, которые позволяют создавать открытый или закрытый стык. При этом открытые промежутки могут оборудоваться специальным влагозащитным экраном.
  3. Стеклянные панели. Используются преимущественно при работах с многоэтажными офисными или промышленными объектами. Сложны в эксплуатации, поэтому укладка проводится только профессионалами.

Облицовка стен керамогранитными, композитными и стеклянными панелями

Достоинства и недостатки каркасных вентфасадов

Каркасные конструкции имеют ряд достоинств, которые выделяют их среди других способов создания внешней облицовки.

Преимущества:

  • Быстрое возведение. При наличии всех компонентов монтаж можно провести в сжатые сроки. К тому же, если стена без значительных повреждений, не нужна серьезная подготовка.
  • Защита. Конструкция надежно оберегает дом от различного рода воздействий, а также увеличивает долговечность, поскольку нет застаивания влаги за счет свободной паропроницаемости.
  • Декоративность. Благодаря богатому ассортименту материалов для облицовки можно подобрать вариант, который будет отвечать всем требованиям и предпочтениям.

Имеются и недостатки:

  • Необходимость четкого и правильного выполнения работ. Именно технические ошибки (неподходящий размер зазора, отсутствие дополнительных вентиляционных отверстий) приводят к нежелательным последствиям.
  • Сложность при использовании продукции, укладываемой на клей. Так, применение искусственного и натурального камня или клинкерной плитки весьма затруднительно. Но есть выход: при выборе таких изделий каркас предварительно укрепляется и обшивается плиточными материалами. Работы должны проводиться с особой тщательностью, ведь к конструкции предъявляются серьезные требования.

В любом случае вентилируемые фасады набирают все большую популярность. Этому способствует разнообразие отделочной продукции и долговечность поверхности. Внешняя облицовка при правильно возведенном каркасе без труда заменяется на более современную.

Бескаркасный метод

Применяется при отсутствии обрешетки. Эта технология предполагает использование материалов, которые устанавливаются на некотором расстоянии от поверхности. Классическим примером является облицовочный кирпич. Кладку монтируют так, чтобы образовался вентиляционный зазор. Для его функционирования в нижних и верхних рядах кирпичей между деталями оставляют участки без раствора. Часто верхний ряд выкладывают с зазором, который прикрывается декоративной планкой.

Схема устройства бескаркасного вентилируемого фасада

Структура вентилируемого фасада

Для самостоятельной установки металлокассет необходимо знать о конструктивных особенностях вентилируемых фасадов. Все производители материалов для внешней отделки зданий предлагают и подсистемы для их монтажа. В некоторых случаях технология устройства облицовки имеет название «НВФ» (навесной вентилируемый фасад). Для лучшего понимания информации нужно усвоить, что НВФ и «вентилируемый фасад» – одно и то же.

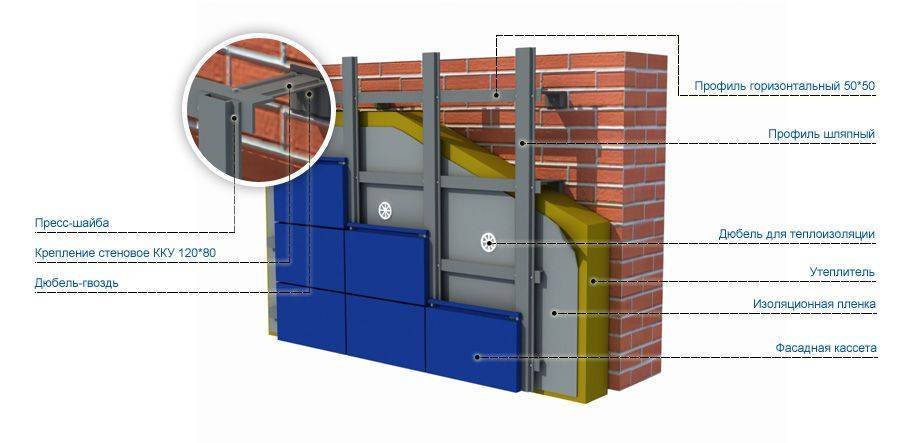

Подробная схема монтажа фасадных кассет

Такая система внешней отделки зданий наиболее практична, так как позволяет обеспечить качественные теплоизоляцию и вентиляцию. Основные элементы НВФ:

  • несущая стена;
  • теплоизоляционный слой;
  • кронштейны, которые необходимы для крепления облицовочного материала;
  • облицовочный материал (в данном случае – металлокассеты).

Схема монтажа

Отделочный материал выполняет две функции: обеспечивает эстетическую привлекательность архитектурного облика здания и защищает теплоизолятор от неблагоприятного воздействия внешней среды.

Принцип работы вентилируемого фасада

Разность температур внутри и снаружи помещений обеспечивает создание теплового потока, направленного изнутри наружу (воздух имеет свойство перемещаться от теплой точки среды к холодной). На своем пути воздушный поток преодолевает преграду в виде стены и НВФ.

Схема теплообмена стены с вентилируемым фасадом

Проходя через эти материалы, он в разной степени нагревает их. Чем ближе расположен материал к наружной поверхности фасада, тем ниже его температура. Поскольку воздух является лучшим теплоаккумулятором, вентиляционный зазор НВФ обеспечивает более высокую температуру внешнего слоя фасада, чем у окружающей среды. Средний показатель: температура облицовки выше на 1-3°С.

Вследствие этого холодный воздух, соприкасаясь с НВФ, нагревается и устремляется вверх. Таким образом вдоль стены дома создается непрерывный воздушный поток, средняя скорость которого составляет 0,5 м/с.

Через зазоры в облицовке и нижние продухи внутрь НВФ поступает свежий воздух, что гарантирует испарение влаги. Пройдя вдоль стены снизу вверх, воздушный поток покидает фасад, увлекая за собой пары.

Вентилируемые фасады, схема

Таблица материалов, необходимых для монтажа вентилируемого фасада из металлокассет

Наименование материалаРазмеры единицы товара (см)
П-образный профильШирина 6,5 длина 300
Г-образный профильДлина 300
Z-образный профильДлина 300
Расшивочная вертикальная планкаДлина 200
Планка горизонтального шваДлина 200
Внешний уголДлина 200
Внутренний уголДлина 200
Кронштейны35х22х8
Кляммер
Лента EDPM
Саморезы
Тарельчатые дюбели
Анкеры
Теплоизоляционный материал
Металлокассеты

Профили для монтажа

Комплектация подсистемы

Достоинства вентилируемых фасадных систем

Рисунок 2. Устройство вентилируемого фасада.

Но не только своими дизайнерскими и теплосберегающими характеристиками конструкция вентилируемого фасада привлекает строителей, ведь одной из ее главнейших функций является защита дома от воздействия внешней среды. Раньше с подобной задачей справлялись и другие строительные материалы, но их недостатком была такая же «эффективная защита» от отвода из помещений конденсата. Пожалуй, самым наглядным примером неудачной отделки внешних стен может служить облицовка не пропускающими воздух материалами (рубероидом или металлическими листами) деревянных или глиняных строений, применяемая в былые годы довольно часто.

Защищая дом от влаги снаружи, владельцы домов обрекали стены на ускоренное разрушение из-за конденсата, который не мог через них отводиться изнутри. Системы вентилируемых фасадов как раз устроены таким образом, чтобы обеспечить между ними и несущей стеной циркуляцию воздуха, необходимую для эффективного отвода внутренней влаги и создающую дополнительную воздушную подушку для сохранения тепла в доме. Наглядно принцип работы вентилируемого фасада показан на рисунке.

Рисунок 3. Конструкция подвеса для вентилируемого фасада.

«Дыхание» стене обеспечивает зазор между ней или утеплителем и облицовочным материалом. Без этого зазора удаление паров было бы затруднительным, так как многие современные облицовки (из ПВХ или металла, к примеру) пропускать воздух не могут. Ширина зазора зависит от материала облицовки и внешних стен, эксплуатационных характеристик здания, климатических условий. Диапазон ширины зазора составляет 20-120 мм. Все перечисленные выше факторы влияют и на общую толщину «пирога» вентилируемого фасада.

В зависимости от климатических условий, от того, насколько толсты стены и из какого материала они сделаны, выбирается необходимый теплоизолятор. Его толщина составляет 50-150 мм. К толщине «пирога» нужно добавить поперечные размеры обрешетки и облицовочных панелей.

Материалом для производства и изготовления металлокассет служат:

  • Листовая оцинкованная сталь;
  • Листы нержавеющей стали;
  • Листы алюминиевых сплавов;
  • Листы цветных металлов меди и латуни;

Преимущества системы вентилируемого фасада из металлических кассет:

  1. Современный и вид и элегантный дизайн фасада;
  2. Высокая степень пожаробезопасности;
  3. Высокий уровень безопасности — экологичность и нетоксичность системы;
  4. Противостоит резким температурным перепадам, морозостойкость;
  5. Фасадные кассеты — минимально подверженны влиянию агрессивной среды не ржавеет, не окисляется и не впитывает влагу;
  6. Широкая цветовая гамма металлокассет для фасадов;
  7. Простота монтажа не требуют затратной подготовки несущей стены здания, легко крепятся и собираются в общую конструкцию;
  8. Позволяют создать уникальный дизайн любой сложности и конфигурации;
  9. Высокая степень прочности и долговечности эксплуатация конструкции от 25 до 50 лет без обновления внешнего вида.

Для того, чтобы изготовить подобный проект, в первую очередь измеряется вся конструкция. Это позволяет точно определить количество облицовочного материала ведь он самый дорогостоящий компонент системы навесных вентилируемых фасадов. Без грамотного предварительного расчета мы не приступаем к основной работе. Безукоризненное изготовление элементов, влияет и на скорость монтажа, ведь металлокассеты должны идеально подгоняться друг другу только так создается внешняя привлекательность фасада. Весь раскрой металла осуществляется на специальном оборудовании и в строгом соответствии с технологией лазерной резки, поэтому и цена металлических кассет высока. Листы металла, обрабатываемые при помощи лазерного луча, имеют идеально ровный срез и точные размеры. Это упрощает дальнейшую подгонку и крепление. Кассеты монтируются без каких-либо зазоров, поверхность выглядит совершенной.

Внешние качества фасадной кассеты из металлических листов приобретают за счет специальных покрытий напыления порошковых красок. В зависимости от дизайнерской задумки, кассеты окрашиваются в тот или иной цвет или оттенок. Но, кроме того, что порошковая окраска дает отличные эстетические качества изделиям, она еще и выступает в качестве защитного слоя, способного оградить металл от атмосферных факторов, температурных воздействий, механических повреждений, коррозии и ультрафиолета. Еще один вариант внешней отделки металлических листов покрытие слоем цинка и окрашивание.

Особенно целесообразным применение фасадных металлических кассет является в случае, когда стены здания непрочные, пористые. Так, стена из пенобетона или керамзитобетона идеальная поверхность под навесные системы из металлокассет

К тому же их вес относительно мал, что немаловажно для таких типов несущих стен. Форма фасадных кассет может быть различна от квадратов до прямоугольников, но в любом случае они выступают одним из самых долговечных и надежных материалов для фасадных систем

Таблица 1. Оптимальные размеры металлокассет для вентилируемого фасада из листа 1.0, 1.2 мм

Размеры фасадных металлокассет открытого типа, толщина металла 1.0, 1.2 мм
Ширина кассеты L, мм
375500600900115014001700
Высота кассеты H, мм375
500
600
900
1150
1400
1700
 — Оптимальные размеры
 — Возможные размеры
 — По согласованию с производством ( до заказа)

Таблица 4. Оптимальные размеры металлокассет для вентилируемого фасада из листа 0.7

Размеры фасадных металлокассет закрытого типа, толщина металла 0.7, 0.8 мм
Ширина кассеты L, мм
375500600900115014001700
Высота кассеты H, мм375
500
600
800
 — Оптимальные размеры
 — Возможные размеры
 — По согласованию с производством ( до заказа)

Хочется отметить, что конечная стоимость строительства вентилируемого фасада из металлокассет зависит от качества сделанной геодезической съемки фасада, разработки проектной документации,  так как  переделать уже изготовленные металлокассеты в другой размер невозможно, то некачественная проектная документация или работа без нее приведет к значительным потерям на «брак».  В этом отношении вентилируемый фасад из алюминиевых композитных панелей обладает большей гибкостью.

Мы предлагаем разработку качественных проектов вентилируемых фасадов по разумной цене, что позволит Вам гарантированно соблюсти  финансовые планы  проекта в части поставки материалов.

Если Вы хотите заказать навесные системы из металлокассет — обращайтесь к нам, телефоны в контактах.

Какие бывают панели для вентилируемого фасада

Размер
панелей различный, форму имеют в виде прямоугольника или
квадрата. фиксируются панели за счет специальных креплений или посредством
клипс (кляммеров). В отделке зданий используются разные типы венфасадов.
Материалы отличаются конфигурацией, характеристиками, внешним видом и
стоимостью.

Панели из композита

По структуре изделия неоднородные,
многослойные. Благодаря гибкости материала, можно выполнять криволинейные
конфигурации и закругленные углы. Технология изготовления состоит из подготовки
алюминия и компонентов, покраски, грунтовки, термической склейки, прессовки.
Под воздействием высоких температур соединяются металл, полимерные и
минеральные материалы. Современные стильные панели из композита обладают
следующими свойствами:

  • устойчивость к коррозии;
  • стойкость к ветрам и обледенению;
  • устойчивость к резкому изменению
    температур;
  • отсутствие на поверхности
    электризующих  компонентов – дождь легко
    смывает пыль и грязь.

Композитные панели используются для оформления
архитектурных деталей зданий, обустройства рекламных щитов, обновления старых
построек.

Панели из фиброцемента

Фиброцементные панели с текстурным
лакокрасочным покрытием – это высококачественный стройматериал для оформления
сооружения снаружи. Свойствами, характеризующими панели из фиброцемента,
являются:

  • долговечность;
  • теплосберегающая функция;
  • пожаробезопасность;
  • легкий монтаж;
  • декоративная функция.

За счет химического состава и структуры
материала можно устанавливать декоративный слой в любое время года, при любом
температурном режиме и климатических условиях.

Сэндвич-панели

Многослойные сэндвич-панели являются
востребованным стройматериалов. Из сэндвич-панелей изготавливаются вентилируемые фасады на
аэропорты, вокзалы, автосалоны, кинотеатры, временные демонстрационные
павильоны. Материал применяется для внутреннего обустройства общественных
заведений, реставрации старых построек. Преимуществами являются:

  • легкость;
  • изолирующие свойства;
  • стойкость к условиям окружающей
    среды;
  • прочность;
  • привлекательность.

Сэндвич-панели легко переносят ветровые
нагрузки, лучи солнца, атмосферные осадки, резкие перепады температур.
Стройматериал характеризуется устойчивостью к пыли и агрессивным образованиям.

HPL

Облицовка
навесными панелями HPL – популярный вариант обустройства навесных вентфасадов. Изделия
изготавливаются из целлюлозы путем прессования древесного волокна под большим
давлением. Последним этапом изготовления панелей является покрытие материала с
обеих сторон акрилом. Преимущества:

  • жесткость и износостойкость;
  • устойчивость к негативным условиям
    погоды и перепадам температуры;
  • практичность и долговечность;
  • теплоизоляционные свойства;
  • пожароустойчивость;
  • прочность на изгиб – при
    механическом воздействии не дает трещины;
  • цветовое разнообразие.

HPL-панели используются для облицовки различных сооружений: медучреждения,
детские учреждения, банки, торговые центры, жилые объекты. Современные панели
применяются для придания привлекательного вида зданиям, которые существуют
десятки лет, без выравнивания поверхностей стен.

Технические характеристики

Многослойные фасадные плиты должны соответствовать качественным показателям.

Нормативы предусматривают следующие характеристики облицовочного материала:

  • вес — от 3 до 8 кг/м² (в зависимости от структуры панели);
  • стандартная длина — 1м, 1,25м, 1,5м;
  • эластичность — более 5%;
  • сопротивляемость на сжатие — 90 N/мм², на растяжение — +130 N/мм²;
  • коэффициент теплового расширения — от 2 до 4 мм на м/100к;
  • сохранение эксплуатационных качеств при температуре — от -80°С до +60°С;
  • звукопоглощение — 24,5 dB (при толщине 3мм), 26 dB — при толщине 6 мм.

Класс горючести у разных производителей плит может разниться, но показатель не должен быть больше 3 Мдж/кг, что соответствует классу не горючести материала.

Кроме этого, за счет наличия полимерных слоев, качественной обработки материала, покрытие является долговечным, довольно прочным, а также износостойким.

Монтаж вентилируемых фасадов

Монтаж вентилируемого фасада необходимо выполнять, руководствуясь последовательностью, которая приведена ниже в статье

Необходимо строго соблюдать технологию монтажа вентилируемого фасада – все работы выполняются в указанном порядке.

Подготовительный этап

  • Обозначаем границы строительных работ, которые подразумевают полосу ширина 3 м по периметру здания.
  • Размещаем на данном участке все необходимые материалы.
  • Собираем леса.
  • Работа с поверхностью – оцениваем кривизну стен. Если перепады не превышают 90 мм, то в выравнивании стен нет необходимости
  • Выполняем исследование фасада, чтобы определить допустимую нагрузку и необходимую толщину утепляющего материала.
  • Разметка поверхности – выполняется в несколько этапов. Сначала отмечаем линии-маяки – это горизонтальная линия вдоль цоколя и вертикальные линии по краям каждой стены – для этого можно воспользоваться нивелиром. Размечаем промежуточные точки на одинаковом расстоянии друг от друга – именно там будут располагаться опорные и промежуточные точки для крепежей-кронштейнов.

https://youtube.com/watch?v=UHSfbmDlg1g

Монтаж каркаса

На размеченных точках для креплений каркаса вентилируемого фасада креплений устанавливаем кронштейны. Для этого в стене сверлом бурятся отверстия под анкер – аккуратно очищаем их от мусора и крепим кронштейны, длина которых соответствует толщине утеплителя. Под каждый кронштейн в обязательном порядке устанавливается паронитовая прокладка, которая предотвращает потерю тепла.

Монтаж теплоизоляции и ветрогидрозащитной мембраны

Теплоизоляционный материал укладывается со сдвигом для уменьшения вертикальных швов

Минеральный утеплитель монтируется таким образом, чтобы поверхность стены была полностью покрыта. Если утеплитель укладывается в два слоя, то необходимо сместить последующий относительно предыдущего на половину плиты. Это исключает совпадение стыков и образование мостиков холода. Утеплитель крепится с помощью дюбелей-зонтиков. Поверх утеплителя укладывается пароизоляционный материал.

Крепеж фасадных плит

Монтаж керамогранита на фасад

Поверх утеплителя монтируется несущий каркас – он крепится к кронштейнам. Таким образом образуется воздушная прослойка между утеплителем и облицовкой. Монтаж несущего каркаса осуществляется при помощи саморезов. Направляющие необходимо отрегулировать, чтобы фасадная система была плоской. Поверх направляющих устанавливаются элементы крепления облицовочного материала – это могут быть специальные профили, кляммеры или салазки. Крепление облицовки выполняется рядами, работа выполняется снизу вверх.

Советы по монтажу вентфасада

Большинство ошибок, совершенных при обустройстве вентфасадов, связано с попытками сэкономить. При этом заказчики не учитывают последствия этой экономии, которые становятся очевидными уже в первый год эксплуатации:

  • Дешёвые плиты из керамогранита обладают низкой стоимостью ультрафиолетовому излучению, так что со временем цвет фасада поблекнет
  • Попытка сэкономить на утеплителе приводит к тому, что вентфасад не обеспечивает теплоизоляцию здания и делает конструкцию фасада пожароопасной.
  • Считается, что выравнивание стен при установке вентфасада не требуется, но это справедливо только для тех случаев, когда перепады стен не превышают 90 мм. В противном случае готовая конструкция будет отличаться пониженной прочностью. Перепады стен приводят к уменьшению вентиляционного зазора менее допустимого предельного минимума в 40мм. Затруднение вентиляции приводит к скоплению конденсата в утеплителе – материал намокает, что негативно сказывается на теплоизолирующих свойствах. Многократные циклы замерзания и оттаивания обусловливают быстрое разрушение утеплителя.
  • Величина зазора между облицовочными плитами не должна быть менее 5 мм, при этом размеры швов должны быть одинаковы. Нарушение этого требования приводит к снижению декоративных свойств фасада.

Навесные вентилируемые фасады обладают целым перечнем преимуществ, которые можно получить только в случае профессионально выполненного монтажа. Поэтому необходимо заключить договор с компанией, которая имеет лицензию, соответствующие допуски и разрешения на выполнение таких строительно-монтажных работ.

Виды вентилируемых фасадов

Принцип вентиляционного зазора сохраняется при любом виде вентфасада, кроме перфорированного, о нём будет сказано позже. Поэтому классифицировать их можно только по используемым материалам. В частности, от типа фасадной отделки зависит несущая конструкция, при помощи которой так же создан и вентзазор.

Клинкерный вентфасад

Клинкерный облицовочный кирпич – красивый и долговечный материал. Им можно облицевать дом, построенный из чего угодно, и каждый раз здание получится кирпичным на вид. Если застройщик ставит перед собой цель сохранить паропроницаемость стен и соответственно обеспечить здоровый микроклимат в помещениях, то утеплять их нужно минеральной ватой, а каменную облицовку возводить с вентиляционным зазором.

Если просто прижать минеральную вату кладкой без вентзазора, то существует высокая вероятность накопления влаги в утеплительном слое. Мокрая вата утрачивает термоизоляционную способность, а также увлажняет граничащие с ней конструкции. Изнутри помещения в месте намокания ваты (обычно внизу стены) образуются сначала пятна сырости, а затем и плесень. Снаружи на кирпичной облицовке образуются высолы.

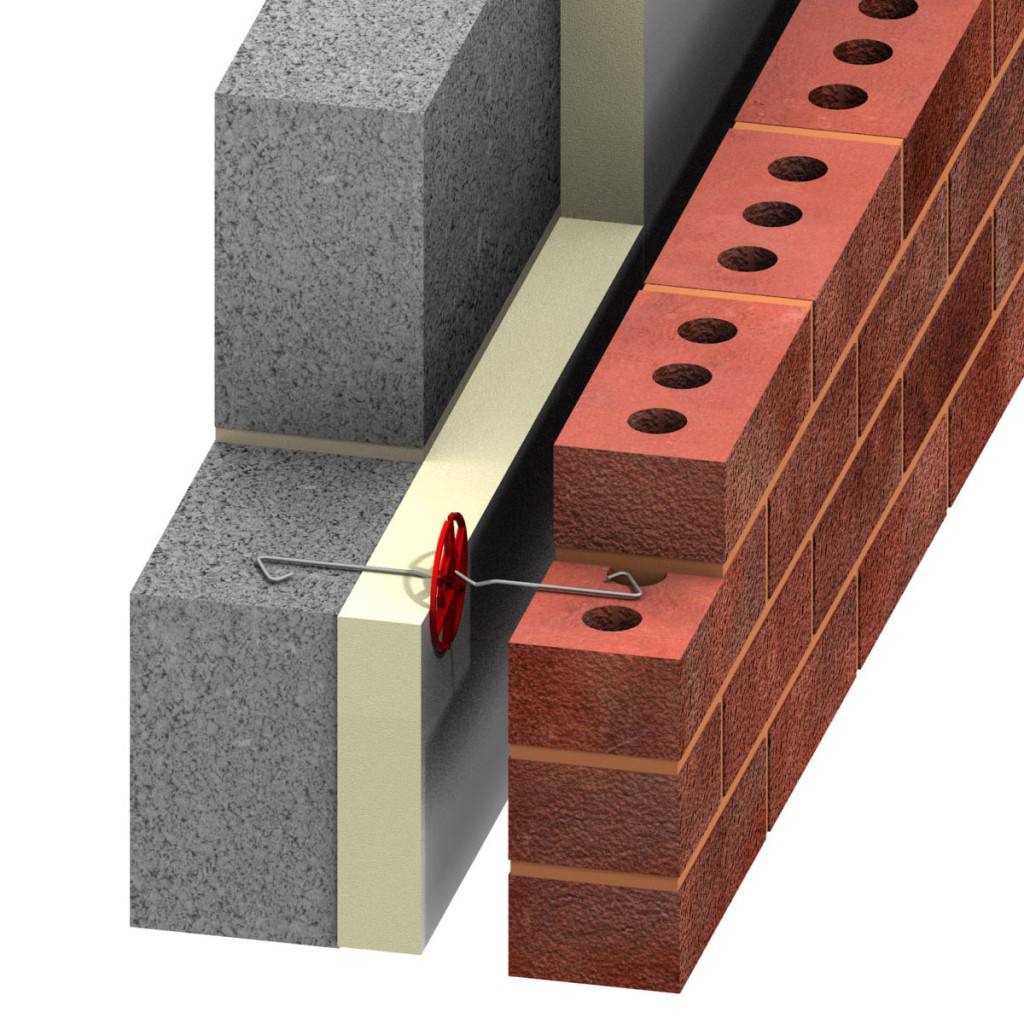

Клинкреный вентилируемый фасад возводится на общем или отдельном фундаменте, учитывающем вес облицовки. Кладка ведется в полкирпича. В каждый второй-третий кладочный шов заводится гибкая связь, замурованная или заанкеренная в несущей стене. Таким образом, обеспечивается устойчивость облицовки.

Вентилируемый зазор в клинкерном вентфасаде не должен быть менее 40 мм (СНиП 21-01-97). Внизу кладки в вертикальные швы вставляются специальные вентиляционные решетки, обеспечивающие забор воздуха. Вверху воздух свободно выходит под софитом. Более подробно об утеплении стен этим видом фасада можно узнать в статье: клинкерные фасады.

Панельный вентфасад

Самыми популярными облицовочными панелями является сайдинг. Наружные стены также облицовывают панелями крупного формата, имитирующими клинкер, натуральный камень, дерево или всевозможную декоративную штукатурку. Так или иначе, речь идет о панельном фасаде, принцип крепления которого остается общим для всех видов панелей.

При облицовке панелями, будь-то сайдинг или фактурные крупноформатные панели, есть возможность создать вентилируемый фасад. Для этого плиты минеральной ваты крепятся враспор между вертикальными рейками обрешетки. Очевидно, что при вертикальной ориентации обрешетки фасадные панели крепятся горизонтально. Если панели нужно крепить в вертикальном положении, то поверх вертикальных реек устанавливается горизонтальная контробрешетка. Вертикальная обрешетка при этом должна выступать за край менираловатных плит на толщину вентзазора. В противном случае контробрешетка перекроет собой его просвет.

Навесной вентилируемый фасад

Этот тип фасада, по сути, мало чем отличается от панельного. Но его чаще рассматривают как отдельный вид, поскольку облицовка крепится не на обрешётку, а на элементы специальной несущей системы. Эти элементы выполнены из стальных или алюминиевых профилей. Чаще всего навесные фасады используются в архитектуре коммерческих зданий и совсем редко в частном секторе.

Отличительной чертой вентилируемого навесного фасада является наличие мембранной гидрозащиты утепляющего слоя. При создании таких фасадов используется исключительно минеральная вата. Но поскольку она обладает значительным водопоглощением, а фасадные панели не защищают ее от осадков, поверх ваты крепят супердиффузионную мембрану либо используют плиты с уже имеющейся гидро-ветрозащитой.

Чаще всего специальных вентиляционных отверстий навесные фасады не имеют. Между отдельными панелями стыки неплотные и через них проникает достаточное количество воздуха. Панели крепятся на специальные кронштейны, являющиеся частью фасадной системы. Кронштейны состоят из двух частей: одна крепится к стене, другая – вставляется в первую после крепления утеплителя. Существуют различные решения, и каждый производитель применяет свой собственный тип крепления, поэтому описанная схема может немного отличаться.

Панели для вентилируемых навесных фасадов производятся из металла, пластика и различных композитов. Самыми дорогими считаются алюминиевые панели, а дешевле всего – стальные и пластиковые.

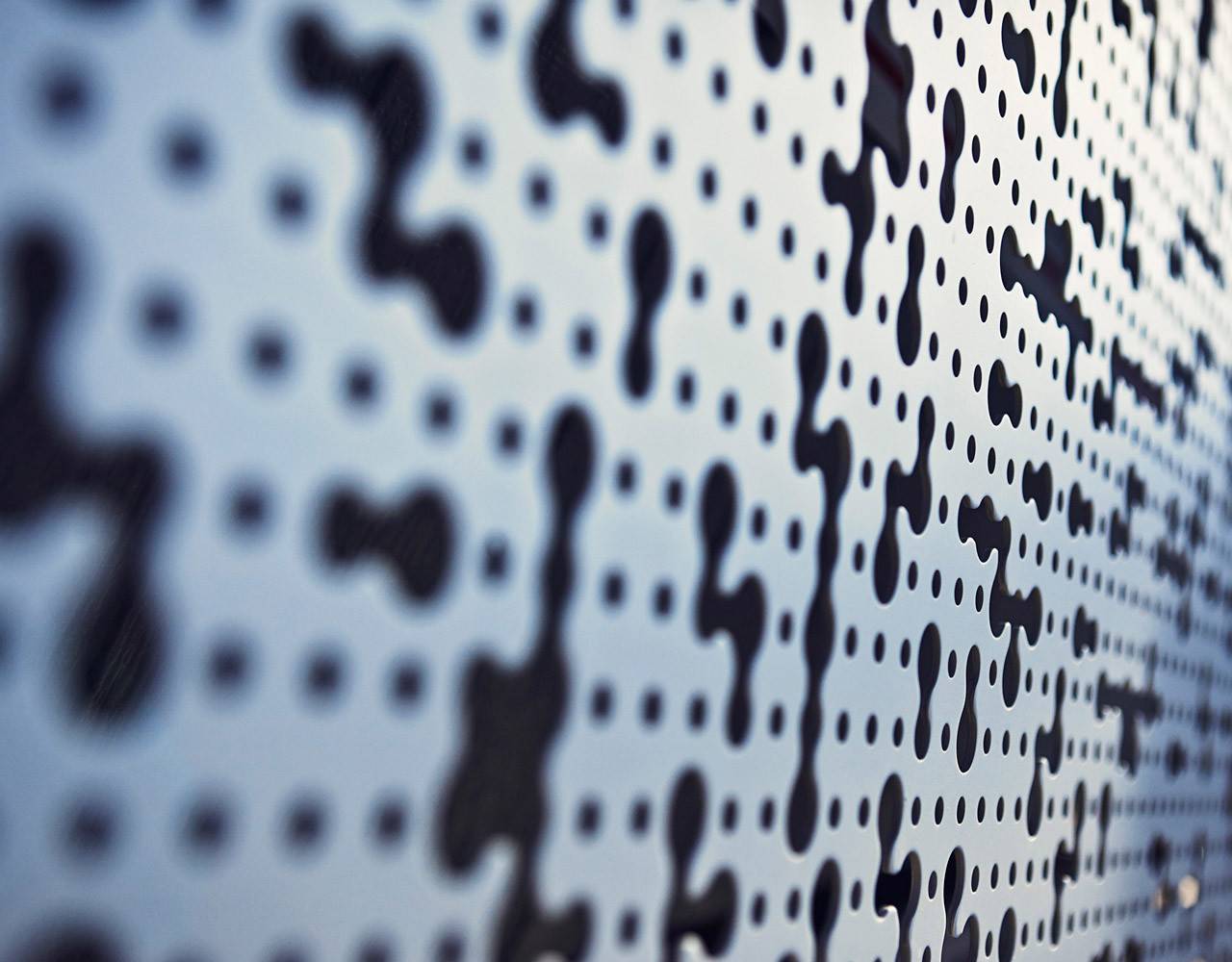

Вентилируемый фасад с перфорацией

Отличие данного типа фасада в отсутствии вентзазора. Вентиляция утеплителя при этом происходит через перфорацию фасадных панелей. В данном типе вентфасада в качестве утеплителя применяется плиты минеральной ваты с защитным покрытием. Это покрытие пропускает воздух и пар, но задерживает воду.

Терракотовая керамика

Терракотовые панели создаются из глины, которая проходит специальную обработку. Благодаря качествам материала можно воплощать в реальность самые невероятные дизайнерские задумки. Такие панели бывают с натуральной матовой поверхностью или отличаются фактурным видом. Обеспечивают оптимальную звукоизоляцию в силу пустот внутри.

Из плюсов материала стоит отметить:

  • Пожаробезопасность
  • Оптимальная прочность
  • Устойчивость к морозам
  • Привлекательный внешний вид

Поскольку вес конструкции далеко не маленький, перед монтажом необходимо точно и грамотно высчитать нагрузки на стены. Терракота – это отличный вариант быстро и эффектно обустроить роскошный вентилируемый фасад в евро стиле.

Панели используются для оформления наружных стен зданий любого назначения: жилые дома, бизнес-центры, торгово-развлекательные комплексы. Также широко используется материал в коттеджном загородном строительстве. Благодаря преимуществам терракота обеспечивается оптимальная защита от посторонних звуков и привлекательный внешний вид. Плиты также популярны в элитном строительстве. В ходе монтажа используются специальные подсистемы. Плиты могут отличаться в зависимости от изготовителя, формой, толщиной и массой, поэтому устанавливать их можно только на соответствующие системы.

Общие сведения

Понятие «навесной вентилируемый фасад» появилось в Германии. Конструкция состоит из защитно-декоративного покрытия, подоблицовочного каркаса и теплоизоляционного слоя, которые крепятся к несущим стенам с воздушным зазором между облицовкой и утеплителем. Теплоизоляция ставится для того, чтобы дополнительно утеплить здание.

Вентилируемые фасады выравнивают колебания температуры наружных стен и уменьшают их деформацию, особенно нежелательную в крупнопанельном домостроении. Наружная теплоизоляция в разы увеличивает теплоизоляционные способности массива стены и снижает расходы на ее ремонт.

Из-за перепада давления воздушный зазор работает, как вытяжная труба. В результате влага, которая конденсируется под фасадным покрытием, удаляется из ограждающей конструкции в атмосферу. Кроме того снижаются теплопотери, т. к. воздух в зазоре примерно на три градуса выше наружного.

Специально разработанная схема монтажа вентилируемого фасада поглощает термические деформации, возникающие при сезонных и суточных перепадах температуры. В несущей конструкции и облицовочном материале снижаются внутренние напряжения, которые могут их разрушить.


Ветлилируемый фасад.

https://youtube.com/watch?v=yh2_YiOgB_U

Сфера применения

Современные фасадные системы часто используются для облицовки таких объектов строительства:

  • Частное строительство. Экологически безопасные строительные и отделочные материалы не только внешне привлекательны, но и обеспечивают комфорт внутри помещений. Используется для оформления деревянного дома, коттеджа, загородного особняка. Вентилируемые фасады для коттеджей – это долговечный вариант по демократичной цене.
  • Навесные вентилируемые фасады часто используют в многоэтажном строительстве. Популярная тенденция – применение технологии для облицовки монолитного дома. Монолит – это прочное и надежное основание, дополнительные меры укрепления не нужны. Конструкция навесного вентфасада помогает выполнять эстетические задачи, это актуально для заказчиков, кто хочет украсить и эстетично оформить облик монолитных зданий.
  • Коммерческие здания. Объекты коммерческого назначения при помощи такой отделки могут прослужить достаточно длительное время.
  • Промышленные объекты. Благодаря своим техническим характеристикам НВФ уменьшает шумы, поглощает вибрации и обеспечивает тепло.

Благодаря универсальности устройство вентилируемого фасада может быть применено к зданиям различного целевого назначения с утеплителем.

Системы «Ронсон» — качество вне сомнений

Подробная схема вентилируемого фасада.

Вентилируемые конструкции ронсон активно используются для утепления и отделки зданий.

К основным преимуществам систем можно отнести следующие моменты:

  1. Отличные телоизоляционные качества.
  2. Защита наружных стен от осадков и повреждений.
  3. Долговечность – ронсон прослужат более 40 лет при условии правильного монтажа системы.
  4. Экономичность – система практически не требует обслуживания, выглядит современно и эстетично.
  5. Быстрая установка и небольшой вес – ронсон не требует использования мокрых элементов в процессе установки, поэтому он не занимает много времени и может быть произведен в любую погоду, конструкция весит меньше «мокрых» аналогов.
  6. Влагоустойчивость – фасады проявляет повышенную термоустойчивость.
  7. Отличная шумоизоляция – ронсон позволяет устроить защитный экран на фасаде, который будет подавлять звуки внешней среды.
  8. Защита от молнии.

Система ронсон представляет собой стандартный набор из несущей конструкции, утеплителя и слоя облицовки. Это могут быть как вентилируемые фасады из композита, так и вентилируемые фасады гранитные, мраморные (недостаток – серьезный вес, достоинство – долговечность) или с использованием известняка.

Допустима отделка из декоративного камня, металлокассет, объемной керамики и так далее.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
