Как выполняется обвязка свайно-винтового фундамента швеллером?

Подготовительные работы

Технология устройства пола в рассматриваемом строении предполагает создание двухслойной конструкции, состоящей из основы и непосредственно деревянных материалов. Традиционно настил укладывается на лаги либо поверх балок перекрытия. Выбирая конкретный метод, нужно учитывать, прежде всего, особенности обустраиваемого помещения и его расположения.

Перед использованием все деревянные составляющие пропитываются специальными антисептическими и противопиренными средствами. Обязательно выполняется гидроизоляция основания будущей конструкции пола. Для этой работы отлично подходит пенофол. При отсутствии достаточного бюджета можно использовать и полиэтиленовую пленку.

Обвязка фундамента из бруса

Если вы строите небольшое здание из легких материалов — каркасное либо щитовое, и при этом финансовые средства на реализацию проекта сильно ограничены, лучшим выбором будет обвязка свай брусом.

Ростверк из бруса, как правило, устанавливается на основания из винтовых и буронабивных свай. Это отличный вариант для строительства фундаментов под бани, хозяйственные постройки и одноэтажные деревянные здания.

Совет эксперта! Ростверк из бруса, в сравнении с металлическими и железобетонными ростверками, обладает на порядок меньшим запасом прочности, однако для строительства вышеуказанных зданий его будет вполне достаточно.

Для обустройства обвязки чаще всего используются брус из дерева хвойных пород с сечением 150*150 либо 200*200 мм, его стоимость на порядок меньше бруса из лиственных деревьев, а в плане эксплуатационных свойств и продолжительности срока службы какие-либо отличия отсутствуют.

Рис 1.4: Строительство ростверка из бруса

Перед монтажом ростверка брус обязательно покрывается антисептическими составами, предупреждающими гниение дерева, и слоем битумной гидроизоляции, который необходим для приданию брусу гидрофобных свойств.

Последовательность монтажа обвязки из бруса следующая:

• После монтажа свай столбы выравниваются по одному уровню;
• На сваи устанавливаются оголовки;
• Выполняется гидроизоляция материала;
• На стыкующемся в углах дома брусе выпиливаются пазовые соединения;

Рис 1.5: Варианты стыковки ростверка из бруса

• Брус укладывается на оголовки свай по контуру фундамента, так, чтобы стыки отдельных элементов ростверка соединялись на оголовках, сами стыки, при этом, уплотняются джутом;
• Проверяется прямота углов и уровень ростверка;
• Брус фиксируется на оголовках свай с помощью саморезов.

Так же смотрите

Усиление фундаментов

Лидерное бурение

Отмостка вокруг дома своими руками

Разновидности обвязки

Если рассматривать расположение обвязочного пояса относительно поверхности почвы, различаются следующие виды обвязки:

• заглубленную – погружается в землю так, чтобы верхняя поверхность находилась на едином уровне с грунтом;
• повышенную – размещается на поверхности почвы;
• высокую – приподнята над поверхностью на пятнадцать сантиметров и более.

Последний вариант рекомендуется применять на участках с пучинистыми почвенными составами. Заглубленный тип используется мало и лишь на малопучинистых грунтах.

По используемым материалам обвязки делятся на четыре группы:

• швеллерная;
• двутавровая;
• лента из железобетонного монолита;
• брусовая.

Обвязка металлом является более прочной, но монтировать ее сложно. Железобетонные ростверки по показателю надежности не уступают металлическим аналогам, сооружаться могут своими руками, но обладают большими трудозатратами. Следует добавить, что они увеличат строительные сроки, ведь бетону потребуется время до набора окончательной прочности.

Возводя частный дом из легких стройматериалов, в качестве обвязки рекомендуется использовать деревянный брус – прочный, недорогой и легкий в монтаже материал.

Наиболее распространенные материалы для обвязки:

• брус;
• швеллер;
• доска;
• двутавр;
• профильная труба.

Обвязка брусом

Брус используется для обвязки фундамента при строительстве деревянных домов либо бань, которые не дают сильную нагрузку на основание. Сначала брусья следует соединить между собой по образцу сруба, а затем прикрепить его к оголовкам винтовых свай. Особенности данного этапа заключаются в следующем:

1. Необходимо проверить, чтобы концы свай находились на одном уровне: это позволит избежать перекосов. Если же разница в высоте свай заметна, исправить это можно с помощью того же бруса, просто вырезав в нем углубления в нужных местах.
2. Для правильной состыковки самого бруса на нем делают распилы с обеих сторон. Один из них должен находиться снизу, а другой – сверху, чтобы брусья без проблем устанавливались под прямым углом.
3. Не следует пренебрегать герметичностью стыков между распилами: наиболее подходящим материалом для этого является джут.

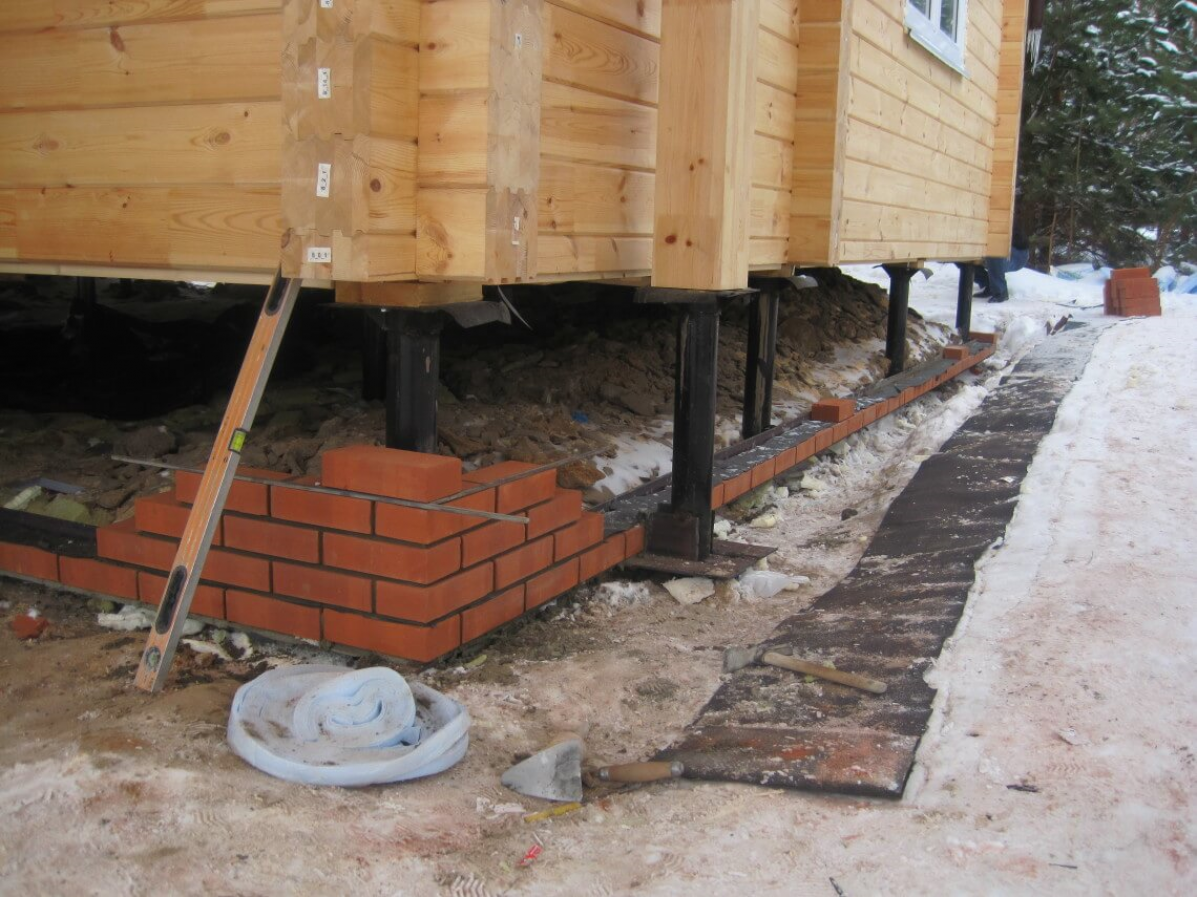

Уже обвязанный фундамент. Вид снизу.

Иногда нижнюю часть деревянного сруба устанавливают непосредственно на основание, что позволяет заменить обвязку. Однако осуществить это возможно лишь в случае, если дом, возведенный из сруба, имеет лаги, которые вырублены немного выше на 2-3 венца.

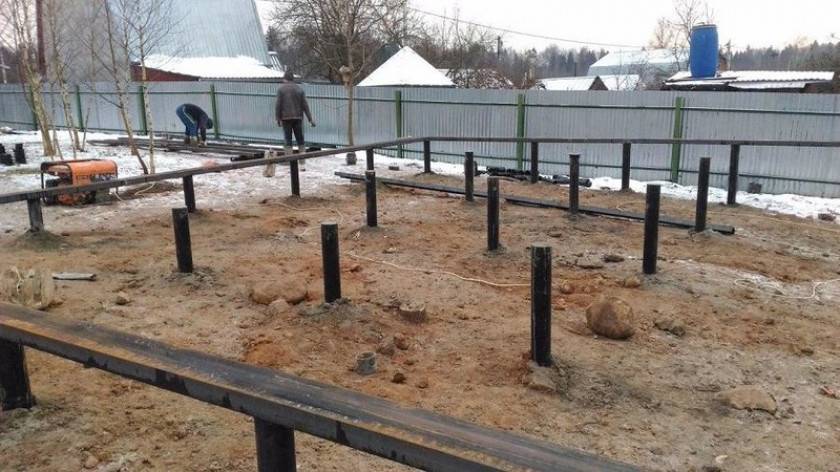

Обвязка швеллером

Такая обвязка винтовых свай позволяет сделать фундамент практически на века.

Во время обвязки не стоит использовать в качестве крепежа исключительно сварочный шов. Желательно укрепить конструкцию заклепками и болтовыми соединениями. Не забудьте обязательно обработать все элементы антикоррозийными средствами.

Законченная обвязка швеллером.

Между почвой и фундаментом остается небольшая воздушная прослойка, поэтому уместным при обвязке швеллером будет применение креозота или антисептиков.

Обвязка доской

При обвязке винтовых свай доской часто берут древесину хвойных пород: кедра, лиственницы, сосны или ели.

Операцию по укреплению фундамента в этом случае проводят следующим образом:

1. Из досок изготавливают балку, склеивая их между собой и закрепляя саморезами либо болтовыми соединениями. Тонкие доски следует дополнительно перемежать фанерными листами.
2. Чтобы конструкция была прочной, необходимо следить за тем, чтобы стыки досок находились на разных сваях. Доски соединяют между собой способом «в полдерева».
3. Готовые балки устанавливают на ребро и прикрепляют к сваям.

Иногда обвязку делают «елочкой», создав внешний, внутренний и средний контуры, которые собирают и закрепляют по очереди

Очень важно, чтобы между обвязкой, оголовками свай и швеллером (при наличии) был гидроизоляционный слой, выполненный из рубероида

Так выглядит вариант обвязки свайно-винтового фундамента доской.

Если высота обвязки составляет более 40 см, фундамент дополнительно укрепляют профтрубой.

Обвязка двутавром и профильной трубой

Если вы решили выполнить обвязку основания двутавром, выбирайте профессиональный материал, в стенках которого имеются перфорационные отверстия. Его плотно приваривают к оголовкам свай. Преимущества двутавра – малый вес и высокая прочность.

Обвязка фундамента профильной трубой для усиления прочностных характеристик всего строения.

Профтрубу иногда используют в качестве распорок для повышения срока службы основания. В качестве собственно обвязки для свай ее приваривают с внешней стороны вдоль всего периметра фундамента.

Комбинированный вариант – швеллер и профильная труба.

Современные методы обвязки свайно-винтового фундамента позволяют выбрать тот из них, который лучше всего подходит для конкретного строения, типа почвы, особенностей рельефа и т.д.

Как правильно обвязать свайный фундамент | Город свай

Фундамент свайно-винтовой с обвязкой брусом может сочетаться с металлическим швеллером. Обвязка нужна, чтобы правильно зафиксировать свайный фундамент, надежно зафиксировав его в проектном положении. Фундамент свайно-винтовой с обвязкой брусом предотвращает смещение фундамента под воздействием внешних сил.

Правильно обвязанный свайный фундамент позволяет равномерно распределить нагрузку на все сваи. Чтобы узнать чем и как правильно обвязать свайный фундамент или винтовые сваи, нужно провести расчет нужного объема свай для фундамента. Чем их больше, тем меньшим сечением у фундамента свайно-винтового с обвязкой брусом. Также верно и обратное.

Основные типы обвязки свай своими руками

Свайно-винтовой фундамент, с обвязкой брусом или швеллером, обеспечивает прочное основание зданию. Обвязка часто применяется в современном строительстве. Винтовые фундаменты позволяют возводить здания на неустойчивых грунтах. Применение свайно-винтовых фундаментов можно посоветовать на этапе возведения новой постройки или для укрепления готового фундамента. Дополнительное применение свайно-винтовых конструкций поможет в ремонте или реконструкции частного дома, при повышении веса здания.

Для проведения работы своими руками, понадобятся следующие материалы и инструменты:

• брус;
• швеллер;
• уровень;
• сварочный аппарат;
• закладные шпильки;
• электропила.

Для удержания свай в пазах, необходимо надежно их укрепить. В частном строительстве домов обвязку делают брусом, укрепленным швеллером. Для правильной обвязки свайного фундамента, это требование не является обязательным. Сверху на сваи можно прикрепить специальные оголовки. Но если высота винтовых свай более 60 см, то сделать их обвязку необходимо.

Рекомендации по обвязке свай швеллером

Соединяя опоры швеллером важно правильно состыковать обе балки. Надежным методом соединения швеллеров принято считать соединение в накладку

Делается укрепление продольными балками, затем они закрепляются на выровненных по высоте винтовых сваях. Если длина балки превышает 4 метра, стыковка выполняется на промежуточной опоре. Прочность конструкции от этого не страдает, поскольку ослабленный швеллер имеет надежную опору — винтовые сваи. При таком способе нагрузка распределяется равномерно.

Для увеличения жесткости конструкции можно обвязать ее металлическим швеллером. Чаще всего используют швеллер шириной 160 мм. В случае, когда диаметр свай 108 мм, можно обойтись швеллером шириной 140 мм. Обвязка большого фундамента обычно требует применения спецтехники. В индивидуальном строительстве редко есть такая возможность, а потому укрепление швеллером применяется редко.

При соединении швеллерных балок можно применять сварочный шов или болтовое соединение. Для укрепления конструкции металлическим материалом, необходимо предварительно защитить его от коррозии. Защиты от коррозии можно добиться антисептиками или креозотом.

Советы по выполнению обвязки свай брусом

Обвязка свайно-винтового фундамента деревянным брусом оптимально подходит для деревянных конструкций

При этом важно тщательно выровнять все опоры, чтобы предотвратить перекосы бруса. Также допустимо выравнивать конструкцию пропилом на необходимую глубину в местах соединения

Для состыковки брусков, на них выполняются распилы, чтобы сложить их под прямым углом, а затем скрепить джутом.

Такую работу выполняют одновременно несколько человек, в одиночку провести состыковку не выйдет. Для увеличения срока службы фундамента брус, как и металлические элементы, обрабатывают антисептиком. В данном случае, он предотвращает гниение. Также, между брусьями рекомендуется уложить прокладки из рубероида.

При возведении деревянного сруба, роль обвязки играют его нижние балки. Если при проведении работ на бруске появилась трещина, он нуждается в замене. Качество каждого бруса влияет на прочность конструкции в целом.

Рекомендации специалистов

При подборе обвязки из бруса следует придерживаться определенного порядка работ:

• Когда будет окончена установка винтовых свай и выравнивания, на оголовки следует наварить площадки из металла, точнее из листовой стали 200*200 мм и с толщиной не больше 4 мм.
• В таких фрагментах листов из металла следует просверлить 4 отверстия, диаметр которых не больше 0.8 см для того, чтобы закрепить брус.
• Когда работы будут окончены, сварочные швы и оголовки следует обработать составом, предотвращающим коррозию.
• Сверху укладываем гидроизоляция, как правило, это 2-3 слоя рубероида, что дает возможность предотвратить скопление влаги в местах соединения дерева и влаги.
• Пакет досок или ряд бруса следует уложить на заранее подготовленную площадку.

Полезный совет! Проверить геометрию будущего здания можно, если измерять диагонали каркаса при помощи простой веревки или рулетки снаружи.

• Стыки бруса следует укладывать по принципу «лапа в лапу» с торцевой стороны.
• Когда все будет проверено, брусья можно прикрепить к опорам при помощи шурупов, которые должны быть 0,8 см в диаметре и 15 см в длину, вкручивать требуется при помощи гаечного ключа.
• Заранее следует сделать сверлом в брусе отверстие с диаметром в 0.6 см и в длину на ¾ длины шурупа. Это нужно для того, чтобы брус не дал трещину.
• Более надежный способ прикрепления конструкции – это использование болтов с диаметром в 0,8 см. для этого заранее сделайте отверстие при помощи сверла, в глубину оно должно быть 1 см. это требуется для того чтобы прикрепить головку болта и шайбы, диаметр при этом не должен быть меньше 3 см.

Обратите внимание, что когда обвязка винтовых свай брусом для фундамента будет окончена, следует еще раз проверить, что геометрия строения правильная и все в порядке с диагональю, а после можно считать что все готово и можно приступать к строительству дома

Еще обвязку называют ростверком. На данный момент он является наилучшим вариантом, который отличается высоким качеством и большей надежностью при укреплении фундамента на сваях. Вы можете своими руками создать надежную опору для дома, но перед началом работ потребуется подготовить рубероид и строительный уровень, саморезы. Не забывайте об уголках из металла и молотке. Подбор остальных инструментов и материалов будет зависеть от технологии, в идеале использовать технологию при использовании хомутов и соединения с резьбой

Обязательно обратите внимание на то, что правильная обвязка также должна быть обработана антисептиком, который будет защищать древесину от влаги и бактерий

Гидроизоляция

При возведении фундамента на сваях при наличии подземных вод возникает необходимость создавать дренаж и гидроизолировать фундамент.

Если допустить коррозию металлических конструкций, несущая способность фундамента значительно снизится.

Защищают от влаги изначально сами сваи и затем обвязку. Опоры обрабатывают двухкомпонентным защитным слоем.

Обвязку из древесины закрывают рубероидом, сложенным в несколько слоев. Изделия металлопроката, которые используют при сооружении обвязки, необходимо защищать антикоррозионным составом. Гидроизоляционный слой на обвязке не даёт подземным водам возможности проникнуть внутрь сооружения.

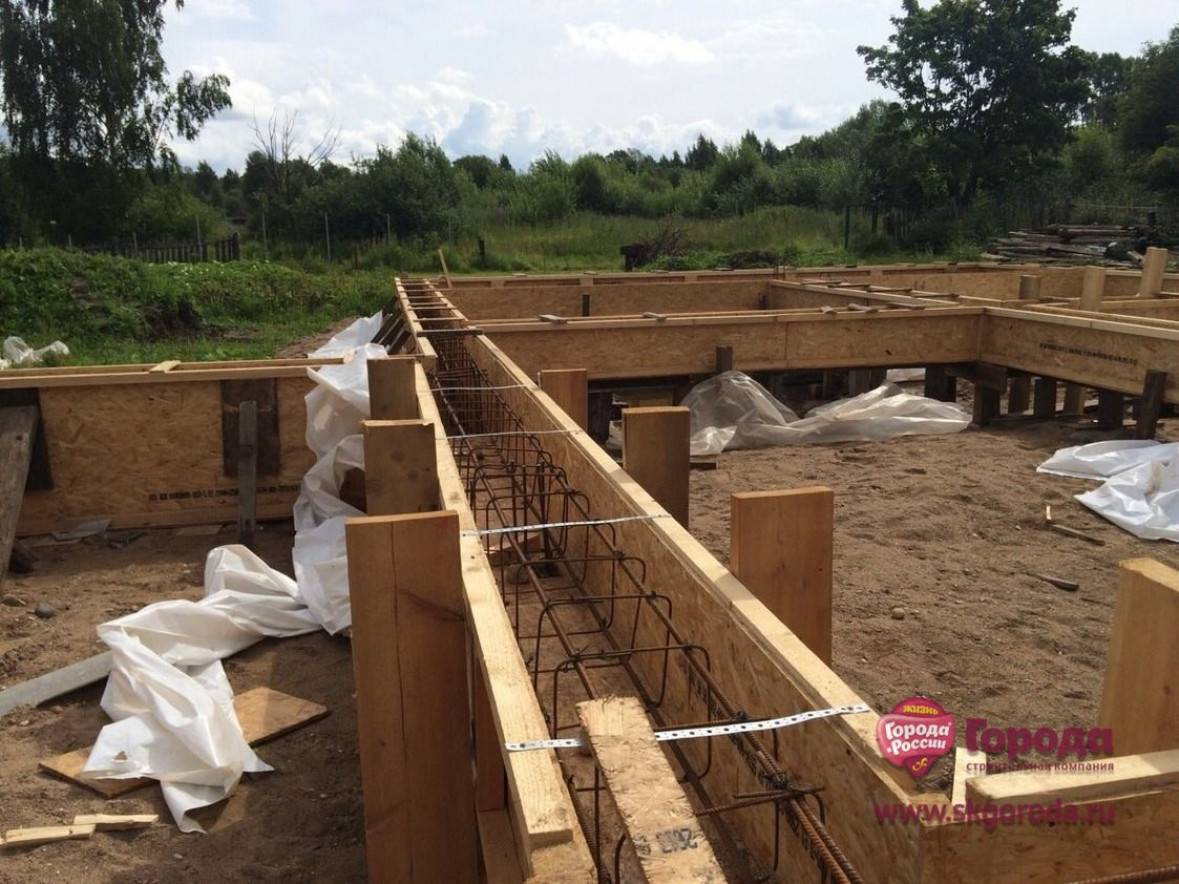

Обвязка железобетонным ростверком

Ленточный ростверк из железобетона применяется для обвязки буронабивных и забивных свай. Он пригоден для строительства тяжелых кирпичных и пенобетонных зданий высотой 1-3 этажа. В плане обустройства это наиболее трудоемкий вариант обвязки, однако его стоимость ниже, чем у ростверка из двутавра.

Для сборки каркаса применяются рифленые стержни диаметром от 12 до 18 мм. Тело ростверка создается из бетона марки М300-М400 с заполнителем из гранитного щебня.

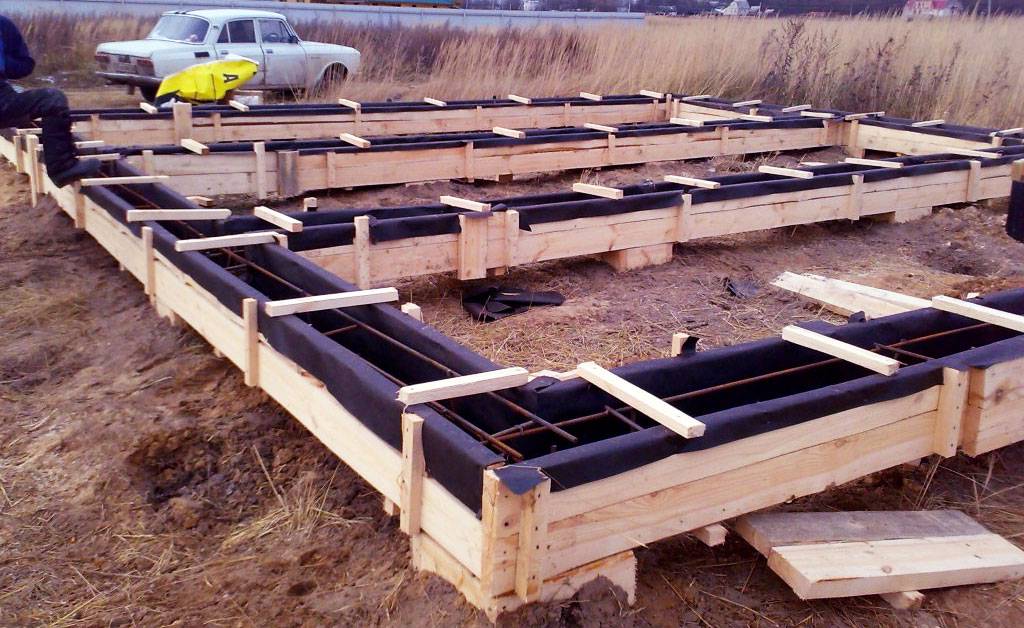

Технология обвязки железобетонным ростверком:

• Стволы бетонных свай выравниваются по нулевому уровню с помощью болгарки с алмазным кругом, молота либо специального гидравлического отбойника — сваерезки. Разрушается лишь бетон свай, при этом выступы оставляются нетронутыми;
• По периметру свай обустраивается подсыпка из песка (до уровня стволов), поверх которой укладывается нижняя стенка опалубки. Далее устанавливаются боковые стенки, после чего конструкция укрепляется упорами и перемычками, стягивающими стенки по верхнему контуру;
• Опалубка изнутри устилается гидроизоляцией;

• Выполняется сборка каркаса — арматура стыкуется посредством сварки или проволоки. Готовый каркас на специальных подставках-грибках устанавливается внутрь опалубки и приваривается к выступающим из свай стержням;
• Ростверк бетонируется, после заливки бетон уплотняется вибрированием либо штыковкой арматурными прутьями.

На набор проектной прочности ростверку необходимо 25-30 дней, после чего можно приступать к поднятию стен дома.

Особенности монтажа

Обвязка производится после установки свай согласно технологическому процессу. Все столбы выставляются на одной высоте. Для защиты металла от коррозии сваи обрабатываются антикоррозийным средством.

Швеллер укладывается поверх столбов так, чтобы соединения двух полос выполнялось посредине оголовка сваи. Оголовок имеет вид пластины или усиленной косынкой модификации, что позволяет увеличить опорную площадь тела сваи. Обрезка лишней длины балки выполняется строго под прямым углом. Концы швеллера крепятся к оголовку с помощью сварочного аппарата.

Перед монтажом стоит определиться с вариантом изготовления ростверка.

Первый способ предусматривает укладку швеллера на верхнюю часть свай стенкой вверх, образуя в углах стыки 45°.

Во втором случае швеллер устанавливается на ребро и сваривается в единую конструкцию.

Сечение металлопроката выбирается в зависимости от планируемого стенового материала и диаметра свай. К примеру, при кладке стен (толщиной 25 см) из тяжёлых пеноблоков подойдёт швеллер 24П-30П.

Как сделать обвязку свайного, свайно-винтового и столбчатого фундамента с помощью швеллера?

Укладка швеллера при изготовлении ростверка может выполняться несколькими способами:

• Профиль укладывают на тело свай стенкой вверх. На углах прокат соединяют сваркой под углом 45°.
• Металлоизделия устанавливают на ребро.
• При использовании при строительстве кирпичей или блоков прокат укладывают профилем вверх. В этом случае высота стенки швеллера согласуется с размерами блочных элементов, которые должны помещаться в профиль.

Советы! Прокат по длине стыкуют сваркой. При этом стыки обязательно должны лежать на оголовках свай. Оставлять их без опоры запрещено. Если ростверк поднят над уровнем грунта на значительную высоту, то, помимо верхней обвязки, выполняют нижнюю из профильной трубы или проката другого вида.

Обвязку из стального проката к металлическим сваям крепят с помощью сварки или резьбового крепежа. Первый вариант является более распространенным и надежным. Главное условие – выравнивание верхней линии опор. Во втором случае на сваи приваривают стальные площадки, на которые фиксируют профиль с помощью болтов и гаек. В бетонных армированных сваях обычно на поверхность выводят арматурные элементы, с помощью которых и соединяют опоры со стальным швеллером.

Теория процесса

Если вы решили фундамент, укладываемый на винтовых опорах, то вам придется работать со слабо нагруженным основанием. Конструкция подходит для малоэтажных брусовых домов, гаражей, сараев и одноэтажных бань. Несущая способность таких оснований компенсируется внушительной скоростью строительства и скромной сметой.

Фундамент на сваях имеет в конструкции вертикальные опоры и обвязки, которые располагаются горизонтально. Что касается опор, то их может быть 4 и больше. Горизонтальная обвязка представлена ростверком. Его можно создать из любого материала, который подходит для формирования балки. Для этого обычно используются:

• бетон;
• металл;
• древесина.

Последний вариант ложится в основу бруса, из металла можно выполнить уголок или швеллер, что касается бетона, то он представлен в данном случае блоками. Обвязка предусматривает соединение балок между собой и с ростверком. Успех этого процесса будет зависеть от соблюдения рекомендаций. должны находиться на одном уровне, который будет контролироваться при погружении опор в почву. Ширина бруса для ростверка должна оказаться больше в 1,5 раза по сравнению с диаметром свай. Третье условие, которое необходимо соблюсти, заключается в том, что центральная ось опор должна проходить через центр бруса.

С использованием доски

Обвязка доской 50х200 производится при недоступности качественного бруса.

Технология несколько более трудоемкая, поскольку каждую балку приходится собирать по отдельности, но имеются и плюсы:

• Отсутствие коробления или разворота винтом.
• Возможность более точного выполнения угловых соединений.
• Каждую доску можно предварительно обработать антисептиком и антипиреном, что позволяет значительно увеличить устойчивость балок к биологическим проявлениям или к возгоранию.

Работа заключается в изготовлении из пачки досок подобия сборного бруса.

Доски нарезают по длине, подрезают в нужных местах для угловых соединений и собирают в плотный пакет.

Для фиксации используют шпильки, которые пропускают через сквозные отверстия и туго стягивают.

Образованные балки собирают по технологии, аналогичной методике монтажа брусовой обвязки.

Балки необходимо располагать таким образом, чтобы доски были установлены на ребро, а не горизонтально.

Расчет нагрузки

При установке свайного фундамента на винтовых опорах приходится работать с основанием для слабой нагрузки. Такая схема хорошо подходит для небольших сараев, гаражей и бань, производимых из бруса. Несильная опора с лихвой будет компенсирована значительной скоростью строительства и очень малыми затратами. Фундамент на винтовых сваях сконструирован из опор, установленных вертикально, и обвязки, горизонтально расположенной. На всю систему обычно используется четыре опоры, хотя может быть и больше.

Обвязка в данном случае представляется ростверком. Его создают из материала, подходящего для создания балки. Это может быть либо бетон, либо дерево, либо металл. Древесина кладется в основу бруса, из металла выполняется уголок, из бетона делают блоки. Обвязка винтовых свай соединяет балки между собой и с ростверком. Положительность процесса напрямую зависит от тщательного соблюдения всех требований инструкции по укладке и установке.

Оголовки свай обязательно должны быть на одной линии горизонта, что контролируется при погружении опор в грунт. Ширина бруса должна быть больше диаметра свай в полтора раза. Еще одно обязательное требование состоит в том, что ось по центру опор обязательно должна идти только через центр бруса. Обвязка винтовых свай соединяет опоры и балки резьбовым соединением либо на сварку, либо на хомуты.

Отличия ростверка и нижней обвязки фундамента

Горизонтальная обвязка, которая соединяет опорные столбы между собой, сканирует план первого этажа дома и является одновременно опорной площадкой для стен дома, называется ростверком. Она выполняет сразу две функции — делает свайное поле единой опорной системой и создаёт площадку для возведения наружных и внутренних стен.

Дополнительные диагональные и поперечные балки, которые называют нижней обвязкой, служат для равномерного распределения нагрузки и устойчивости опор.

Этот элемент строения используют в следующих ситуациях:

• когда фундамент возведён на сложном пересеченном рельефе, где сваи имеют разную высоту над уровнем грунта;
• когда строение приподнято над землёй более чем на 1 метр;
• для массивных сооружений;
• для сооружений на подвижных грунтах.

Введение нижней обвязки повышает жёсткость связки отдельных свай и параллельно усиливает прочность ростверка.

Применение швеллера и двутавровой балки

На несильно нагруженных конструкциях можно возвести ростверк из швеллера. К таким конструкциям относятся, например, бани и сараи. Ростверк из сваи и металла обвязывают при помощи сварки. Элементы основания и конструкции крепят на круговой шов. Процедура сборки заключается в установке швеллера на оголовки свай. Элемент можно так укрепить, что боковые грани будут «смотреть» вниз. Обвязка винтовых свай швеллером также осуществляется и в противоположном направлении, в таком случае грани направляют вверх.

При расположении швеллера по такой системе сопротивление нагрузкам на поперечные части конструкции намного лучше. Получается опалубка, которую необходимо залить раствором, так формируется стеновая кладка для армирующего пояса. Для обеспечения обвязки высокой прочности взамен швеллера применяют двутавровую балку равных размеров. Когда швеллеры и балки стыкуются в углах, тогда применяется сварка. По окончании обвязки опор ростверк покрывается средством против коррозии.

Деревянная

Используется брус сечением 200 : 200 мм, или пачка обрезных досок 50 : 200. Балки устанавливаются по периметру дома (под внешними несущими стенами), по линиям внутренних несущих стен, а также связывают остальные опоры, чтобы выровнять нагрузки и привязать все стволы к общей системе.

Угловые соединения делаются в пол дерева, крепление на оголовках производится через двойной слой рубероида для гидроизоляции.

Достоинствами такого решения являются:

• Простота обработки, доступность материала.
• Древесина имеет достаточную прочность и относительно малый вес, не нагружающий фундамент.
• Монтаж возможен в полевых условиях, без применения строительной техники или даже без электроинструментов.

Недостатками деревянных видов обвязки можно считать:

• Особенности древесины, склонность к короблению или образованию трещин, потребность в качественной гидрозащите и т.д.
• Пожарная опасность древесины.
• Возможность порчи материала насекомыми или грызунами.

Несмотря на явные недостатки древесины, ростверк из бруса — распространенный и популярный вариант.

Как правильно выбрать материал обвязки?

При выборе материала для обвязки свай, прежде всего, нужно руководствоваться проектом постройки и просчитать заранее нагрузку на фундамент. Самостоятельно произвести эти расчеты невозможно, слишком велика вероятность ошибки и, как следствие – неправильный подбор материала, что может сказаться на прочности здания.

Если конструкция дома проста и нет необходимости привязываться к определенному материалу, то лучше всего купить брус. Его установка доступна самому непродвинутому строителю, и этот материал отлично сохраняет тепло.

Выбирая брус в магазине, следует полностью исключить пиломатериал со следами гнили или грибка. Также недопустимы трещины, сколы, нежелательны даже глубокие царапины.

Древесина должна быть хорошо просушена, иначе в процессе эксплуатации ее может «повести». Как правило, для выполнения обвязки свайного фундамента выбирают брус с сечением 15×15 см и больше. При покупке нужно учесть запас в размере 10-15 % от рассчитанного количества, поскольку предстоит еще подгонка.

Как правило, для ростверка используют деревянный брус, металлический швеллер или же можно обвязать сваи двутавром. Каждый из этих материалов имеет свои преимущества, как и недостатки.

Обвязанный брусом фундамент

К примеру, фундамент, обвязанный металлическим уголком, выдержит более мощные стены. А использование для обвязки бруса исключает применение сварочного аппарата. Да и справиться с таким видом работ под силу непрофессионалу. Недостаток метода состоит в том, что возводить на таком фундаменте можно лишь деревянный или щитовой дом.

Если по расчетам предполагается обвязка винтовых свай швеллером, то приобретать нужно только новый прокат, с заранее определенным размером сечения.

Обвязка швеллером

Металлическую обвязку можно выполнить швеллером, профильной трубой нужного размера или двутавровой балкой. Все соединения в такой обвязке выполняются при помощи сварочного аппарата.

Если винтовые сваи обвязывают швеллером, то его укладывают на оголовки свай таким образом, чтобы в разрезе профиль выглядел в виде буквы П. Именно такое положение материала способно выдержать большие нагрузки.

При необходимости сделать монтаж бетонного ростверка допускается укладка швеллера на оголовок горизонтальной частью. В этом случае внутри прокладывается арматура и заливается бетон.

Точно также делают бетонный ростверк и при обвязке свай двутавром, разница лишь в том, что на такое основание можно устанавливать самые тяжелые стены.

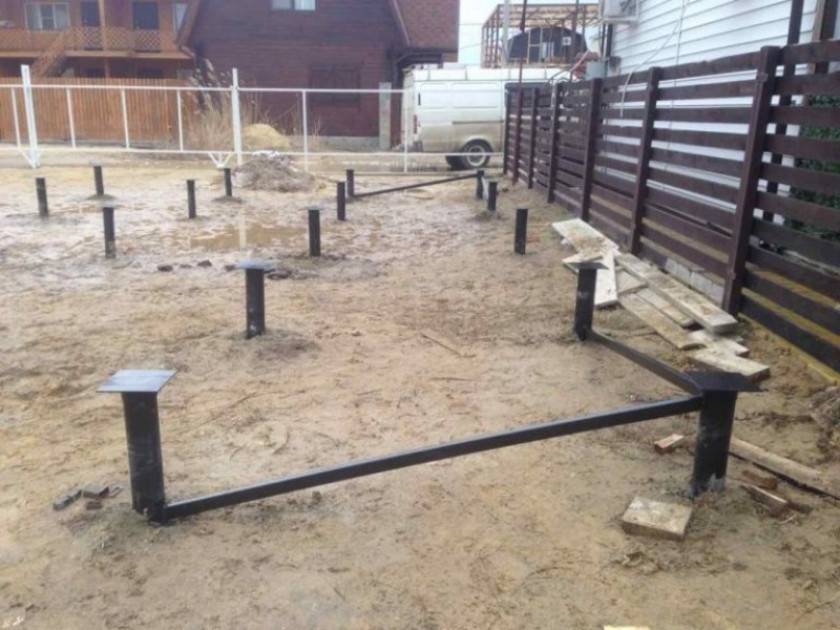

Обвязанные швеллером сваи

Металлическая обвязка трубой или швеллером закрепляется на оголовках с помощью кольцевого шва. После сварочных работ металлические элементы ростверка обрабатываются грунтовкой. Перед тем, как делать монтаж стен, между трубой обвязки и будущей стеной прокладывается рулонная гидроизоляция.

Самостоятельная обвязка брусом

Монтаж обвязки винтовых свай брусом можно сделать самостоятельно. На первом этапе предстоит пропитать материал специальными растворами – антисептиком и антипиреном, которые защитят древесину от плесени и возгорания.

После обработки с помощью лазерного уровня следует проверить, находятся ли оголовки свай в одной плоскости. Если есть расхождения – подрезают соответствующую сваю и переваривают оголовок. В конечном варианте оголовки должны располагаться в виде перевернутой буквы П.

Следующий шаг – прокладка гидроизоляции. Для этой цели используют рубероид или же полиэтиленовую пленку и битум.

Процесс непосредственно обвязки начинается с угловых элементов конструкции: под прямым углом саморезами соединяют два первых бруса. Далее укладка деревянных деталей происходит впритык друг к другу с помощью скобок или металлических пластин. Места соединения брусьев нужно утеплить джутовой лентой.

Более надежным и долговечным считается метод двойной обвязки. Основное отличие от первого способа заключается в том, что первый уровень укладывают брусьями сечением 200 мм, а второй – 100-150 мм. Для укладки второго уровня нет необходимости прорезать специальные пазы для монтажа лагов.

Как продлить срок эксплуатации обвязки?

Если вы используете брус: покупайте древесину хвойных пород или лиственницу. После обработки специальными составами этот материал в разы увеличивает свое сопротивление воздействию влаги и грибковым заболеваниям. При правильной гидроизоляции срок эксплуатации таких брусьев может быть вечным.

Если вы используете металл: после проведения сварочных работ, швам обязательно нужна обработка антикоррозийными составами, ведь заводское покрытие в процессе сварки было нарушено. Таким образом, вы надежно защитите ростверк от ржавчины.

Особенности выполнения обвязки

Выполняя обвязку свай необходимо правильно выбрать уровня ее размещения, согласно которому железобетонные ростверки классифицируются на:

• Висячие;
• Наземные;
• Углубленные.

Рис. 2.0: Виды ростверков по уровню размещения

В условиях стабильного грунта наиболее простым в обустройстве способом обвязки будет наземный ростверк, который расположен на поверхности почвы. Сваи с наземным ростверком классифицируются как свайно-ленточный фундамент – это надежное основание с высокой несущей способностью, которая достигается за счет увеличения опорной площади фундамента контактирующей с грунтом лентой. Однако в почве, склонной к пучению, такой вариант обвязки неприменим ввиду риска отрыва ростверка от стволов свай выталкивающими нагрузками. Тут необходимо обустраивать висячий ростверк, поднятый над грунтом на высоту 20-40 см. Углубленный ростверк – конструкция, которая размещается в толще почвы. Под опорной подошвой ростверка грунт заменяется на не подвергающуюся пучению песчано-гравийную подушку. Такой ростверк применяется при возведении тяжелых многоэтажных зданий, запаса прочности висячей обвязки для которых недостаточно.

Выбор материала

Для изготовления обвязки применяют различные материалы. При их выборе ключевым элементом является проект, где указаны все нагрузки на фундамент возводимого здания. Самым надежным считается использование металлических балок. Металлические материалы, применяемые для обвязки: швеллер, двутавр, уголок. Однако применение металла не всегда обязательно.

Часто используется обвязка винтовых свай при помощи бруса.

К примеру, такая обвязка будет эстетично смотреться при возведении дома из бруса. Выбирая для работы древесину, следует проверить ее на соответствие нескольким параметрам. Она должна быть: сухая, ровная и без признаков заражения грибком или насекомыми.

Применяют также клееный брус. Он прочнее обычного, имеет более точные размеры и часто имеет выступы и пазы. Вследствие этого вся конструкция будет очень крепкой. Но основное его преимущество — это термо- и влагозащита, он не гниет и достаточно легкий.
