Для чего необходимо и как правильно произвести обвязку свайного фундамента уголком?

Метод связки профилированной трубой

Профилированная труба имеет строение, схожее со швеллером, но по степени прочности она ему сильно уступает.

Это происходит из-за менее прочного металла, применяемого для изготовления профильной трубы, меньшей толщины стенок и прочих особенностей материала. Для достижения максимальной прочности угловые соединения производятся внахлест или внакладку.

Как вариант, производится подрезка концов под 45°, сварка с последующим укреплением стыка косым уголком на болтовые соединения.

Порядок действий:

• Подрезка свай, установка оголовков.
• Укладка балок по внешнему периметру, соединение углов.
• Укладка внутренних балок, сварка с внешними элементами.
• Обвязка остальных опор для получения максимальной жесткости.
• Нанесение слоя защитного антикоррозийного покрытия.

ВАЖНО!

По возможности, все соединения усиливаются металлическими «косынками», установленными на болтовые соединения.

Особенности процедуры

По своей конструкции свайно-винтовой фундамент — это сваи, заглубленные в землю по периметру будущего дома, объединенные друг с другом ростверком. Также сваи соединяются обвязкой, которую делают в том числе с помощью металлического уголка.

Когда нужна?

Если сваи соединены только горизонтальной рамой-ростверком, конструкция недостаточно прочная и жесткая. На нее действуют разнонаправленные силы – от дома, грунта. В результате нарушается положение свай, что приводит к неравномерному распределению веса конструкции – дом кренится, на стенах образуются трещины.

Обвязка используется для придания жесткости и прочности основанию. Уголок присоединяют к сваям с помощью сварки – в горизонтальном, вертикальном и диагональном положении. В результате получается густая металлическая решетка, благодаря которой основание становится прочнее, жестче, стабильнее.

Кроме того, обвязка помогает горизонтально выровнять основу, что особенно важно, если дом строят на болотистом участке или склоне. Также она обеспечивает место для прокладки изоляции, защищающей дом от влаги, мороза и прочих негативных влияний окружающей среды

Кроме уголка может использоваться швеллер, но для большинства фундаментов для частных домов уголок – оптимальный выбор, по характеристикам и стоимости. Многие выполняют обвязку из дерева или бетона, но эти материалы не являются предпочтительными.

Плюсы и минусы

Металлический ростверк более надежен и долговечен, чем деревянный, более прост в монтаже, чем бетонный. Обвязку выполняют с помощью сварки, поэтому скорость монтажа достаточно высокая.

Тем более металлический ростверк обладает высокой ремонтопригодностью. Это основные плюсы использования уголка.

Но есть и недостатки:

1. Черный металл, из которого производится уголок, склонен к коррозии, поэтому готовый ростверк нужно окрашивать или покрывать другим типом защиты.

2. Такая обработка потребуется и при эксплуатации дома, влагозащита должна наноситься регулярно.
3. Монтаж обвязки может выполнить только опытный сварщик, иначе швы получатся хрупкими, а это опасно и для фундамента и для постройки в целом.

Но если сравнивать металлическую обвязку с деревянной или бетонной, она выигрывает по многим параметрам. Тем более, если вы имеете навыки в сварке и у вас есть хороший, хоть и бытовой сварочный аппарат. Но даже наем специалиста окупается прочностью и долговечностью получившегося фундамента.

Крепление балок перекрытия к верхней обвязке

Верхняя обвязка может крепиться 3 разными способами. Каждый из них предпочтителен в определенных условиях:

1. Когда обвязывают одинарными досками – крепление обычно производится к торцу вертикально размещенных стоек. В качестве крепежей выступают саморезы или обычные гвозди.
2. Другой вариант – тоже к торцу стоек, но путем врубки. Глубина врубки рекомендована в размере от 35% до 50% от толщины доски (бруска). Верхний конец стойки помещают в эту выемку. Реализовать этот способ труднее, чем первый, но при этом он и надежнее.
3. Стальные уголки – этот вариант может использоваться и как самостоятельное крепление, и как дополнение к другим. Крепежами здесь выступают саморезы.

Чтобы добиться качественного крепления и не столкнуться с трудностями, можно сочетать гвозди (саморезы) со стальными уголками. В «сумме» они дают очень высокую надежность. А для врубки нужно точно произвести расчеты и не менее точно разметить будущую обвязку, что бывает сложно сделать своими силами.

Функции ростверка

Обвязка свайно-винтового фундамента – верхняя часть основания, которая может быть выполнена разными способами – в зависимости от материала, из которого будет построено строение.

Свайно-винтовой фундамент: нужна ли обвязка? Ростверк не является обязательной частью конструкции фундамента, но для надежной устойчивости строения его сооружают в подавляющем большинстве случаев.

Основными функциями ростверка являются:

1. Распределение нагрузки на свайные опоры. При неравномерной глубине вкручивания свай опоры выдерживают разную нагрузку, что может привести к перекосам дома или просадке одной стороны. Наличие ростверка исключает возникновение подобной ситуации.
2. Объединение всех свай в единую конструкцию. Это позволяет полностью исключить «гуляние» опор по отдельности, что существенно увеличивает устойчивость строения.
3. Создание обвязки фундамента по периметру. В случае применения мелкозаглубленного или заглубленного ростверка обвязка выполняет ту же функцию, что и ленточный фундамент, то есть увеличивает площадь опоры на грунт и защищает подпольную часть строения от внешней среды.

Чтобы основание получилось надёжным, нужно обязательно выполнить расчёт винтового фундамента.

Винтовые сваи принцип работы

Свайно-винтовой фундамент стал уникальной возможностью быстрого и дешевого возведения фундамента под дом в любом месте. Принцип установки винтовых свай основан на ввинчивании их в грунт и уплотнение почвы движущимися лопастями. Фундамент получается устойчивым и долговечным.

Конструкции винтовых свай и их разновидности

Внешне винтовая свая представляет трубу с заостренным концом из стали, покрытой антикоррозийным материалом (цинкование, покраска). Для удобного ввинчивания сваи в грунт в конструкции присутствуют режущие лопасти. Винтовые сваи для фундамента бывают двух видов:

• сварные;
• литые.

При производстве литых моделей используются специальные формы. Диаметр готового изделия равен 108 мм. Благодаря цельной конструкции повышается прочность и срок эксплуатации сваи. Технология литья требует больших затрат, чем сварка. Соответственно изделия будут стоить значительно дороже.

Сваи сварной конструкции представлены в широком размерном диапазоне – 57–325 мм. Они стоят дешевле, но обладают ограниченным сроком эксплуатации из-за коррозии.

Выбор винтовых свай

Поставленные задачи будут определять тип и размер лопастей. Среди литых свай выделяют:

• изделия с небольшими лопастями необходимы для возведения зданий при постоянно низких температурах;
• сваи с лопастями среднего размера применяются на обводненных грунтах;
• стандартный тип с крупными лопастями используется для обычного грунта и малоэтажных зданий.

Сварные сваи бывают следующих конструкций:

• с двойными лопастями для монтажа в каменистый грунт;
• с закрытым наконечником для строительства на обычных грунтах;
• стандартные сваи с острым наконечником, который плотно закрепляется в почве.

Преимущества и недостатки монтажа винтовых свай

Главными плюсами установки фундамента на винтовых сваях:

• быстрый монтаж;
• возможность начинать строительство в любую погоду;
• не требуются земляные работы;
• можно не использовать тяжелую технику;
• не надо учитывать близость соседства с другими сооружениями;
• в любой момент можно расширить масштабы строительства;
• исключает вырубку деревьев на территории стройки.

Основными минусами являются:

• отсутствие подвала;
• дополнительное утепление коммуникаций;
• при попадании большого валуна винтовую сваю невозможно вкрутить;
• невозможно использовать на всех типах грунта (глубокий торфяник, скальные грунты).

Винтовые сваи: принцип работы и монтаж

Наиболее бюджетный и простой метод монтажа винтовых свай – ручная установка. Для этого требуется две длинные трубы, лом, скотч и два уровня. При этом могут возникнуть трудности:

• для обеспечения строгой вертикали требуется сила и опыт;
• проблематично работать с длинными сваями.

Принципы установки винтовых свай следующие:

1. Размечают место будущего строительства точками с максимальной дистанцией 3 метра. В противном случае брус будет деформироваться и провисать.
2. Завинчивают сваи строго по центру бруса. Перед началом работы выкапывают приямок до полуметра или делают обвязку.
3. У винтовой сваи есть технологические отверстия, в которые вставляют ломы. На их концы одевают длинные трубы, что бы увеличить плечо. С помощью магнита закрепляют на ствол уровень. Для установки сваи необходимо три человека. Следят, что бы максимальное отклонение от вертикали не превышало 2 градусов. Оптимальная глубина завинчивания 1,6 – 1,7 метра.
4. После закручивания бетонируют фундамент. Если нужно усилить площадку, то сварку производят после одевания трубы на сваю.

Принцип установки винтовых свай при помощи специального оборудования основан на применении «кабестана» (лебедки) и гидравлики. Используется съемный механизм для строительных машин. Метод наиболее затратный и требует найма работников и техники.

Требование к обвязке фундамента

Выполняя строительные работы своими руками, необходимо обращать внимание на следующие факторы:

• Качество используемых пиломатериалов. При монтаже несущих конструкций необходимо выбирать хвойные породы древесины, 1-го или 2-го сортов. Фактическая влажность древесины должна составлять 12%.
• Соответствие заданным размерам.
• Качественное крепление всех компонентов. Особенно в местах соединения обвязки с фундаментом.
• Качественная гидроизоляция места соединения обвязки с металлическими или бетонными частями фундамента.
• Обработка древесины противопожарными и противогрибковыми средствами. При этом каждый брусок должен быть обработан до начала монтажа.

Выбор материала

Выше было сказано, что нижняя обвязка каркасного дома на столбчатом фундаменте может быть выполнена из деревянных или металлических брусьев. Использование дерева более целесообразно. Однако, отдавая предпочтение данному материалу, строители вновь окажутся перед проблемой выбора.

Сегодня в строительстве используются два типа деревянных балок:

• Клееный брус.
• Цельный брус.

Первый вариант отличается повышенной прочностью и надежностью. Такую древесину можно использовать при большой нагрузке или для создания пролетов. Правда, стоимость балок из этого материала выше, чем на аналогичные балки из цельного бруса.

Чаще всего в индивидуальном строительстве используют цельный брус. Выбор этого материала позволяет существенно сэкономить средства.

Крепление обвязочной конструкции к фундаменту

В большинстве случаев обвязку к фундаменту крепят при помощи анкеров. Для проведения крепежных работ используют болты анкерного типа диаметром от 12 до 16 мм.

Длину подбирают так, чтобы создавалось надежное крепление бруса. Анкер должен входить в брус как минимум на 10 см. В идеале крепление должно быть сквозным.

К сваям бруски крепят при помощи болтов диаметром 12 мм и более. Также в качестве крепежного элемента можно использовать шпильки аналогичного сечения. Все крепежные компоненты необходимо обработать антикоррозийным средством.

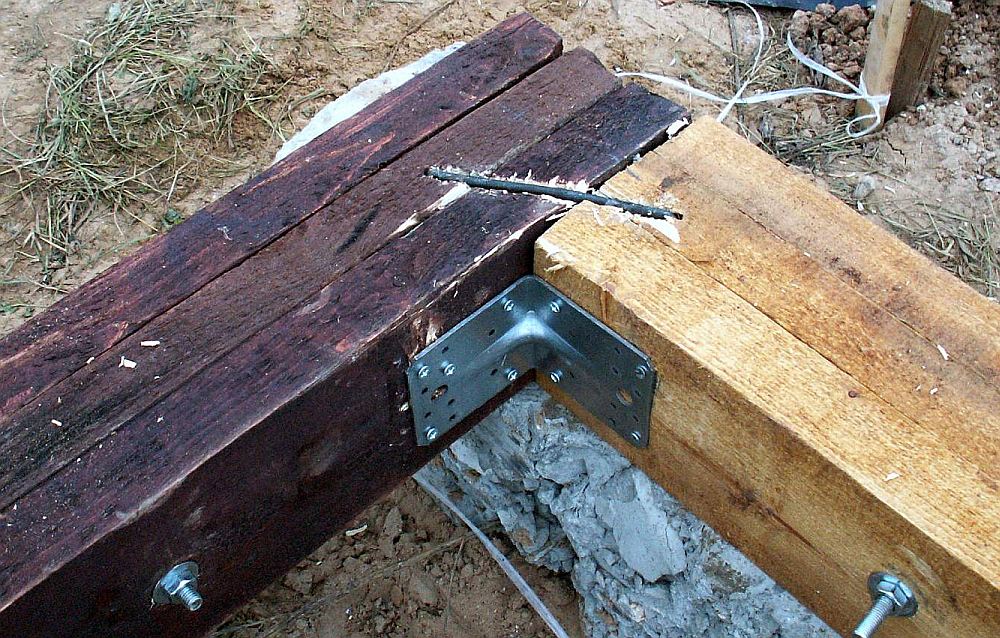

Соединения обвязочного бруса

Выполняя монтаж своими руками, следует уделить внимание креплению обвязки в углах, а также в местах соединения стен (наружных и внутренних). Если строение имеет большую длину, чем используемые пиломатериалы, придется производить обвязку бруса «по длине»

Возможны следующие варианты соединения:

• В половину дерева или в лапу. Этот способ подходит для увеличения длины.
• Хвост ласточки. Способ отличается высокой сложностью исполнения, но более герметичен. Его обычно применяют для соединения внутренних и внешних стен.
• Коренной шип. Обычно применяется по углам.
• Встык. Наиболее простой из всех перечисленных способов. Отличается низкой надежностью.

В зависимости от сечения бруса обвязки, используют то или иное соединение. Соединение должно располагаться на уровне 2-3 высоты используемой балки. Для увеличения показателей надежности соединения применяют нагели.

Обвязка как пол каркасного дома

Обвязка фундамента каркасного дома может использоваться как элемент чернового пола. Это рациональное решение, позволяющее сэкономить средства. В данном случае брус будет выступать в роли балок несущего типа. Между балками находится теплоизоляционный материал. Сверху каркас покрывают половым «пирогом» (для первого этажа).

Толщина утеплителя подбирается исходя из климатических особенностей региона. В большинстве случаев строители используют утеплитель толщиной 15-20 см.

Необходимые материалы и инструменты

К подбору материала для обвязывания нужно отнестись очень ответственно. Лучше всего применять пиломатериалы из хвойных деревьев (сосны, ели, лиственницы, кедра). У хвойных пород есть такие преимущества перед лиственными:

• содержат больше смол (из-за этого древесина намного реже гниет);
• меньше трескаются и деформируются;
• стоят относительно недорого.

Определившись с породой, нужно выбирать и тип материалов (подробнее об этом рассказывается дальше в статье). Самый популярный вариант – брус, но широко используются также доски и бревна.

Итак, для обвязывания каркасного дома нужны такие инструменты и материалы:

• пиломатериалы (сечение 150х150 мм или похожее);
• пропитка для древесины (огнеупорная и биоустойчивая, если материал не был обработан заранее);
• крепления (обычно выбирают гвозди-«сотки», саморезы аналогичного размера, анкера или деревянные пробки – для последних еще понадобится битум);
• инструмент для работы с креплениями (молоток, шуруповерт или другой – зависит от типа крепления);
• инструмент для проверки геометрии (уровень, треугольник или лазер).

Виды обвязки винтового фундамента

Окончательное качество и прочность свайного фундамента зависит от того, насколько точно соблюдалась технология на каждом этапе его возведения. Заключительным и наиболее ответственным этапом обустройства такого основания является обвязка.

Необходимость обвязки

Обвязка сооружается с целью надежной фиксации свайных элементов в точках разметки. Следует заметить, что обвязка монтируется только если ствол сваи возвышается над уровнем грунта более, чем на 0,5 м, в прочих случаях устанавливаются оголовки.

Обвязка свайной конструкции позволяет повысить степень ее жесткости. От того, насколько качественно и быстро сделана обвязка, будет зависеть прочность фундамента. Это связано с тем, что без обвязки сваи могут отклоняться под воздействием внешних факторов, вследствие чего возможно появление дефектов конструкции, исправлять которые очень сложно и затратно.

Процесс обвязки осуществляется после того, как смонтировано свайное поле и проведены работы по обрезке винтовых свай и бетонированию их внутренних полостей. В ходе обвязки на надземную часть свайных элементов наносятся антикоррозийные составы.

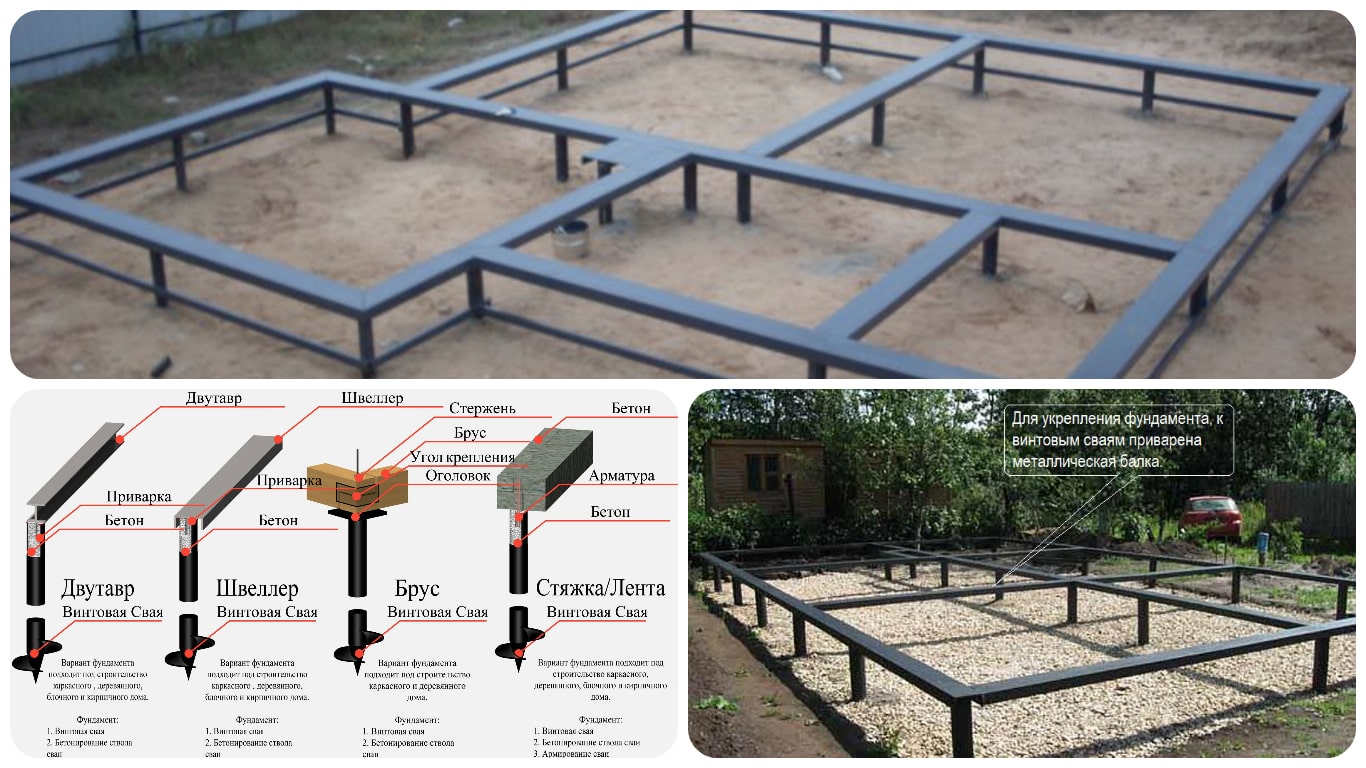

Виды обвязки

В настоящее время чаще всего используется три метода обвязки: профильная труба, металлический швеллер, двутавровая балка.

Виды обвязки

Пояс обвязки свайного фундамента может быть реализован в разных конструкционных вариантах. Они имеют собственные возможности, предназначены для работы с разными нагрузками и условиями.

Существуют следующие виды:

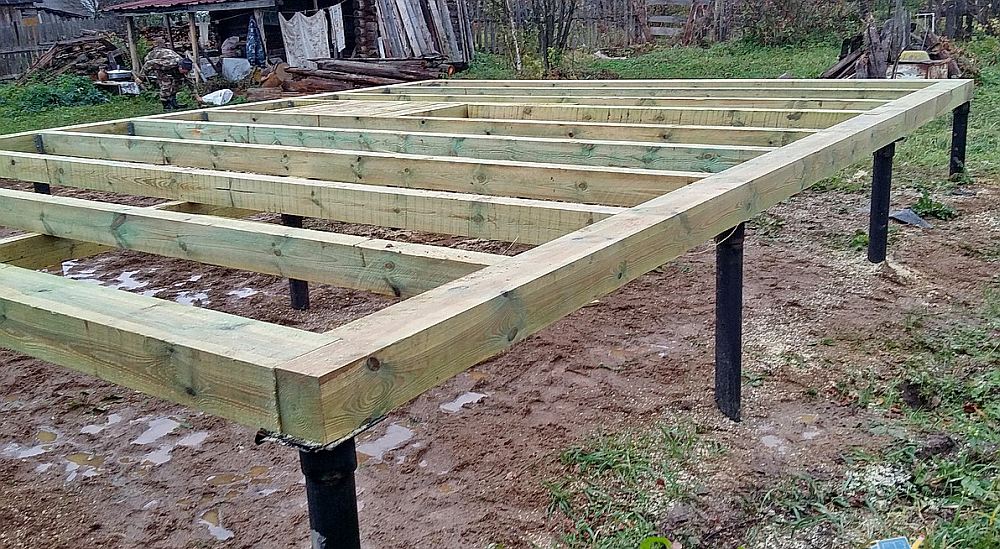

Деревянная

Используется брус сечением 200 : 200 мм, или пачка обрезных досок 50 : 200. Балки устанавливаются по периметру дома (под внешними несущими стенами), по линиям внутренних несущих стен, а также связывают остальные опоры, чтобы выровнять нагрузки и привязать все стволы к общей системе.

Угловые соединения делаются в пол дерева, крепление на оголовках производится через двойной слой рубероида для гидроизоляции.

Достоинствами такого решения являются:

• Простота обработки, доступность материала.
• Древесина имеет достаточную прочность и относительно малый вес, не нагружающий фундамент.
• Монтаж возможен в полевых условиях, без применения строительной техники или даже без электроинструментов.

Недостатками деревянных видов обвязки можно считать:

• Особенности древесины, склонность к короблению или образованию трещин, потребность в качественной гидрозащите и т.д.
• Пожарная опасность древесины.
• Возможность порчи материала насекомыми или грызунами.

Несмотря на явные недостатки древесины, ростверк из бруса — распространенный и популярный вариант.

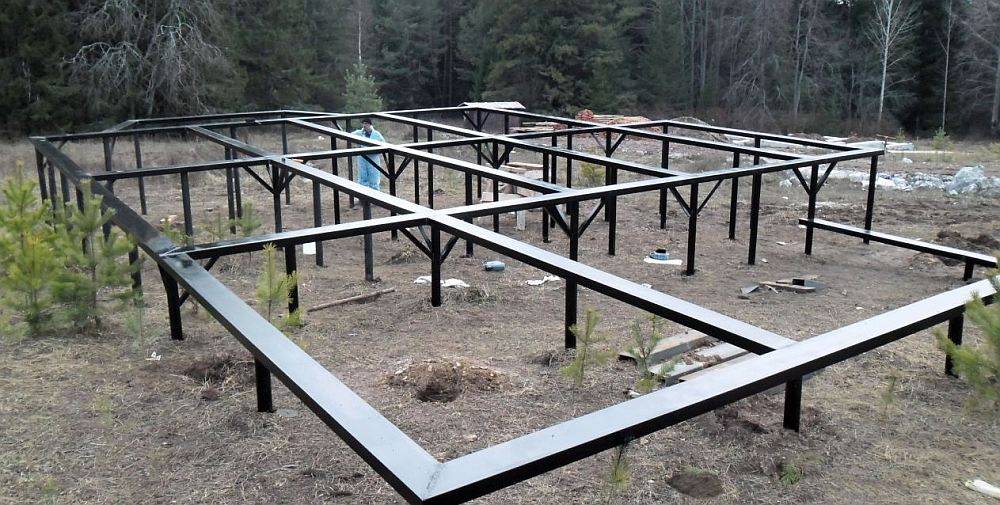

Металлический ростверк

Обвязка металлом требует использования сварных работ.

С точки зрения монтажа она обладает заметными преимуществами:

• Высокая скорость соединения.
• Прочность, устойчивость ко всем возможным нагрузкам.
• Широкий выбор видов металлопроката, позволяющий получить различные варианты обвязки.

Наряду с достоинствами, металлическая обвязка обладает недостатками:

• Склонность металла к коррозии.
• Необходимость периодического обслуживания конструкции (окраски влагонепроницаемыми полимерными материалами).
• Сварные соединения требуют участия профессионального сварщика, способного грамотно выбрать режим работы и силу тока. В противном случае швы будут ломкими и хрупкими, что создаст значительную опасность для постройки.

Основным аргументом в пользу создания металлической обвязки является высокая ремонтопригодность и быстрота сборки ростверка.

Стоимость металлического проката и сварочных работ заметно выше, чем у деревянных балок.

Тем не менее, сторонников такого варианта обвязки примерно столько же, сколько и поклонников деревянных деталей.

Прочность и устойчивость металла высоко ценятся пользователями и повышает конкурентоспособность материала.

Бетонная обвязка — это практически полноценный аналог свайно-ленточного фундамента.

Принципиальным различием является распределение нагрузок — на свайно-ленточных основаниях оба элемента делят нагрузки поровну, а бетонный ростверк свайного фундамента лишь передает нагрузку на опоры, не выполняя несущих функций как таковых.

При этом, будучи лишь промежуточным элементом, бетонная обвязка позволяет получить максимальный эффект.

Она обладает высокой прочностью, долговечностью, устойчивостью к нагрузкам.

Кроме того, бетонный ростверк способен компенсировать изменение нагрузок или несущих способностей отдельных опор, перераспределяя или частично принимая на себя новые условия работы.

Достоинствами такой конструкции являются:

• Обеспечение максимальной несущей способности системы.
• Независимость от климатических или погодных условий.
• Относительно низкая потребность в периодическом обслуживании.
• Долговечность, надежность материала.

Недостатками бетонных элементов являются:

• Сложность создания, необходимость выполнения разных последовательных этапов работ.
• Большие объемы материалов (бетона, арматуры, древесины для опалубки, гидроизоляционных материалов и т.д.).
• Для затвердения обвязки требуется длительный период времени (28 дней с момента заливки), в течение которого дальнейшее строительство невозможно.

Строительство бетонной обвязки обычно выбирается при возведении крупных и массивных построек, где особенно важно обеспечить прочность и надежность пояса несмотря на высокий расход материалов и трудозатрат

Установка винтовых свай своими руками – технология строительства фундамента

Приняв решение построить дом на сваях, следует рассчитать величину нагрузки, которую способны воспринимать спиральные опоры, а также ознакомиться с технологией сооружения фундаментной основы.

Подготовьте все необходимое для погружения свай

При возведении ленточного фундамента следует выполнять работы в следующем порядке:

1. Рассчитать нагрузочную способность свай.
2. Выполнить разметку под фундаментную основу.
3. Определиться с методом завинчивания опор.
4. Подготовить все необходимое для погружения свай.
5. Приобрести свайные опоры в требуемом количестве.
6. Провести антикоррозийную обработку поверхности.
7. Пробурить направляющие скважины под сваи.
8. Завинтить свайные опоры в почву.
9. Обеспечить расположение оголовков в одной плоскости.
10. Залить бетонной смесью полости металлических труб.

Рассмотрим особенности выполнения главных этапов.

Расчет несущей способности винтовых опор

Для расчета нагрузки, которую может воспринимать винтовая свая, необходимо определить величину усилий, передаваемых конструкцией на опорные элементы. Вначале необходимо рассчитать суммарную величину нагрузки, передаваемую строением на фундамент.

Необходимо определить общий вес строительных конструкций

Выполняйте расчет по следующему алгоритму:

1. Определите общий вес строительных конструкций. Масса определяется перемножением объема коробки на удельный вес материалов. К результату прибавляется вес кровли и внутреннего оборудования.
2. Рассчитайте нагрузку, которую передает на поверхность крыши снежный покров. Показатель вычисляется путем перемножения площади кровли на нормативный коэффициент снеговой нагрузки.

Кроме указанных показателей, учитываются также динамическая и ветровая нагрузки. Результат суммирования всех видов нагрузок – величина усилия, действующего на фундамент. Для выполнения расчетов следует начертить план постройки и расположить сваи в угловых зонах, а также под капитальными стенами.

Дальнейший расчет выполните по следующему алгоритму:

1. Определите усилие на одну сваю путем деления нагрузки на суммарное количество опор.
2. Умножьте полученное значение на нагрузочный коэффициент запаса, составляющий 1,2.
3. Подберите сваю необходимой конструкции и размера с учетом нагрузочной способности.

Последовательность строительства и закрепления обвязки винтового фундамента

Первым делом брус, пропитанный антисептиком и порезанный в соответствии с заранее продуманной разметкой, раскладывается на свайных оголовках. Запилы и пазы в древесине также проделываются заранее.

После этого можно приступать к самому ответственному этапу – к выравниванию обвязки по диагоналям и по длине бруса.

Помните: погрешности, допущенные во время завинчивания свай – это нормальное явление. Оголовки свай на 1-2 см могут быть смещены в сторону от прямой линии, но обвязка, которая на них устанавливается, должна иметь идеально ровную геометрию.

Если в основании дома у вас получился ромб (вместо четкого прямоугольника или квадрата), то стены и крышу дома вы уже никогда не сможете выровнять

Именно по этой причине сконцентрировать свое внимание следует на геометрии обвязки, а не на выравнивании оголовков

Диагонали обвязки, уложенной, но еще незакрепленной на сваях, необходимо проверить и выровнять несколько раз. Только после этого брус можно закреплять в угловых точках свайного фундамента.

Закрепив углы, следует проверить геометрию боковых и внутренних балок. Для этого следует использовать веревку, натянутую между углами вдоль каждой из сторон обвязки.

Полностью крепить боковые и внутренние балки к оголовкам свай следует поочередно, проверяя их на предмет смещений в сторону от прямой линии.

Чтобы обвязка не разошлась в процессе эксплуатации, боковые, а также угловые примыкания бруса необходимо дополнительно скрепить скобами и специальными уголками.

Свайно винтовой фундамент плюсы и минусы

Преимущества свайно винтового фундамента

• Такой фундамент будет стоить намного дешевле даже чем мелкозаглубленный ленточный фундамент.
• Устанавливается свайно винтовой фундамент под дом очень быстро всего за 1-2 дня.
• Можно с помощью винтовых свай сделать фундамент на склонах с большим перепадом высот.
• Можно фундамент возводить вблизи у построенного здания.
• Создаётся хорошая вентиляция под полом.
• Очень легко попасть под пол не разрушая фундамент в случае ремонтных работ.
• Винтовые сваи отлично завинчиваются как летом так и зимой.
• Срок службы свайно винтового фундамента на современных литых винтовых сваях может составить более 100 лет.
• Устройство винтовых свайных фундаментов не требует проводить земельные работы по копке котлована.
• Такой фундамент можно использовать для строительства причалов.
• После установки свайного фундамента можно сразу приступить к строительству сооружения.

Минусы свайно винтового фундамента

• Свайно винтовой фундамент нельзя устанавливать на болоте, илистых грунтах с текучей консистентностью и в глубоких торфяниках.
• Нецелесообразно устанавливать свайно винтовые фундаменты в каменистые и скальные грунты так как для этого потребуется специальная техника с помощью которой можно будет установить сваи не повредив антикоррозийный слой на сваях.
• Шнеки не всегда качественно приварены лучше использовать литые но они дороже.
• Винтовые сваи передают всю нагрузку на шнеки и они иногда не выдерживают из некачественной сварки.
• Винтовые сваи имеют небольшое сопротивление к боковой нагрузке и поэтому могут смещаться и наклоняться под боковой нагрузкой поэтому этот минус является основным недостатком свайно винтового фундамента.

Полезные советы

Не забывайте, что обвязка для основания дома на сваях обязательно должна иметь размеры в два раза шире, чем столбы

В конце нашей статьи хотелось бы дать несколько полезных советов, которые могут вам пригодиться для выполнения обвязки. Итак, придерживаясь данных рекомендаций, вы сможете выполнить монтаж качественно и быстро:

• Перед тем как укладывать брусья или балки из металла, необходимо проверить, одинаковая ли у них высота. Если этот момент будет упущен, то обвязка не сойдется.
• Выполняя монтажные работы над возведением обвязки фундамента, нужно быть внимательным, чтоб саморезы находились над центром бруска, иначе, он может получить трещину. Стоит учесть, что немаловажным является качество материала. Следует ответственно подходить к покупке деталей, которые не имеют повреждений и хорошо просушены. Помните, уровень влажности обязательно должен быть ниже, чем показатель 18 %, иначе конструкция может деформироваться.

https://youtube.com/watch?v=Zd-Fyexwl5Y

Варианты обвязки винтовых свай

Обвязку можно разделить на следующие виды:

Деревянный ростверк – делать обвязку фундамента рекомендуется из хвойных деревьев.

• — деревянным брусом – по стоимости выходит недорого, очень легко делается своими силами. Применяется такой материал в основном, если строится будет каркасный дом из дерева, либо строение из бруса.
• — деревянной доской – если ваше строение или каркасный дом будут небольшими, то ростверк можно сделать из деревянных досок, делая составную балку. Несколько досок скрепляется вместе и получается брус. Так, например, конструкция, сшитая в три доски, выходит по размеру как брус 150х200, а четыре соединенные доски – это брус 200х200.

Часто идет спор чем лучше делать обвязку из дерева – брусом или пакетом досок. Недостатки обвязки брусом своими руками в том, что он слишком тяжелый и если у вас мало помощников при строительстве, то переносить его будет сложно, плохая сопротивляемость изгибу. Доски тоже имеют недостаток – их нужно между собой соединить, это дополнительные траты денежных средств и времени.

Металлический ростверк – производится такая обвязка, если дом будет ставится на поверхности под уклоном, если будут присутствовать кирпичные, панельные или блочные стены, либо каркасный дом будет нескольких этажей.

• уголком – обвязка производится по внешней и внутренней площади фундамента и под стенами, которые будут несущими. Рассмотрим, как правильно уголком делать обвязку – уголки закрепляются полкой вверх таким образом, чтобы они друг от друга располагались на таком расстоянии, чтобы на всю поверхность можно было положить материал, из которого будет делаться стена;
• двутавром – выбирают этот материал потому что он прочный и немного весит. Профильная труба при таком способе получается, как распорка, что повышает срок эксплуатации фундамента.

Железобетонный ростверк – Делается более длительное время, чем все остальные.

Состоит из следующих этапов:

• — изготавливается опалубка из дерева с надежным дном для того, чтобы оно выдерживало вес заливаемого бетона;
• — в опалубку укладывается материал с хорошей гидроизоляцией, например, рубероид. Материал крепится к краям опалубки;
• — во внутрь свай укладываются перевязанные пруты из арматуры. После монтажа вертикальных арматур, полости свай заполняются раствором из бетона;
• — как только бетон схватится, к выступающим прутам крепится каркас ростверка.

Укладка бруса

Лучше использовать для обвязки свайно винтового фундамента лиственницу или прочные хвойные породы древесины. Материал располагают над грунтом, поэтому влага будет активно воздействовать на него. При намокании лиственница приобретает большую прочность, поэтому специалисты рекомендуют использовать в возведении конструкции именно эту древесину.

Работу необходимо начинать с уголков. Фланцы прокладываются изоляционным рубероидом

Важно, чтобы древесина не имела соприкосновения с металлом. В процессе эксплуатации брус будет конденсировать и впитывать влагу, поэтому его требуется изолировать от металла

Следует обратить особое внимание на следующие моменты:

первые смежные элементы конструкции необходимо состыковать и выровнять

Их соединение проверяют с помощью угольника;
заготовку дополнительно подгоняют и скрепляют саморезами;
в процессе выполнения работ важно верно рассчитать геометрию периметра и сравнить его диагонали. Они должны быть равны

После проверки можно продолжать монтажные работы.

Более надёжной считается обвязка сваи, выполненная вверху и внизу. Чтобы максимально закрепить винтовые элементы, берут брус 200 мм. На втором уровне используется древесина в 150 мм. Для обустройства второго ряда не требуется делать специальный запил под лагу.

Чтобы максимально точно уложить ряды бруса применяют клин. Его подкладывают в месте укладки либо делают запил. Свф можно усилить металлическими элементами. Для обвязки фундамента на винтовых сваях можно использовать склеенные доски. Такая альтернатива брусу обойдётся в строительстве дешевле и позволит сэкономить денежные средства.
