Охранная сигнализация для дома своими руками

Монтаж датчиков

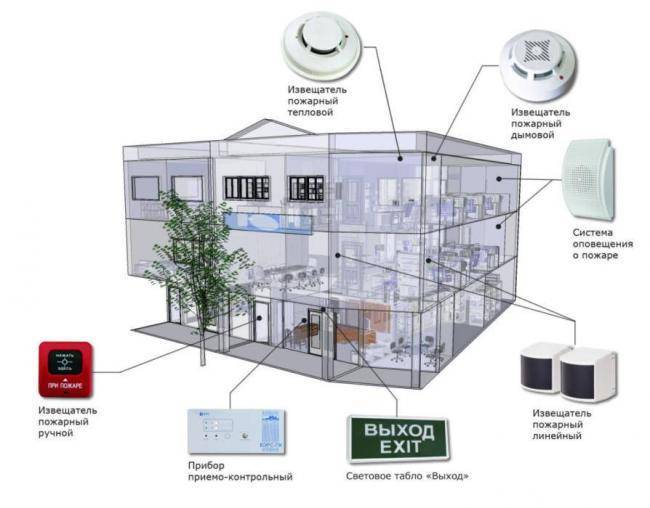

Когда все приборы для пожарной сигнализации выбраны и закуплены, можно приступать к их установке:

  1. Закрепите датчики на размеченных позициях.
  2. Включите датчики в шлейфы приемного прибора. Эта процедура выполняется согласно инструкции, которая прилагается к оборудованию. В последний шлейф необходимо установить терминирующий резистор.
  3. Последовательно соедините между собой все датчики.
  4. Используя двухжильный провод, подключите датчики к источнику питания.

После этого каждый датчик нужно протестировать – для этого достаточно провести возле него горящую свечу.

Залог исправного функционирования пожарной сигнализации – регулярное обслуживание ее компонентов. Если система питается с помощью литиевого аккумулятора, исправность датчиков следует проверять ежемесячно. Источник питания нужно менять каждый год – как показывает практика, именно за этот период он растрачивает весь ресурс. Сами же реагирующие устройства желательно менять каждые 7-8 лет. Также не забывайте регулярно проверять проводные линии связи.

Таким образом, самостоятельная установка пожарной сигнализации – сложная, но вполне выполнимая задача. Главное – разобраться в основных нюансах монтажа датчиков и подключить их согласно инструкции. Так что не пренебрегайте предложенными рекомендациями – помните, что от качества работы напрямую будет зависеть ваша безопасность и сохранность имущества.

Разновидности оконных детекторов

Ранее охрана осуществлялась проводными устройствами, но сейчас беспроводной вариант позволяет оборудовать площадь с любыми параметрами за счет более свободного расположения датчиков.

Беспроводные датчики, устанавливаемые на окнах, осуществляют функцию охраны и оповещения. Сигнал дает известить собственника и защитить от взлома. Кроме обычного оповещения и звукового сигнала данные с устройств могут передаваться сразу на пульт охраны. Есть ряд способов оповещения, но часто извещатель открывания комбинируют с охранными элементами, что увеличивает безопасность дома.

Виды защиты окон

Способы защиты разнообразны, но часть из них получила большее распространение. Основные виды:

механический. Сюда включают укрепление проема конструкцией с металлической рамой, набором укрепленных крепежей или шпингалетов. Могут использоваться решетки из металла. Наиболее часто такой способ защиты используют на нижних этажах (к ним также относятся оконные замки для защиты детей от выпадения из окон);

спаттерный (бронированная пленка), основанный на применении специальной пленки, которую наслаивают на поверхность. Этот метод увеличивает прочность стекла и устойчивость к повреждениям механического типа, то есть разбить полотно сложнее;

охранная сигнализация на окна устанавливается для оповещения владельца о незаконном проникновении посторонних в его собственность, а также имеет звуковое сопровождение, которое отпугивает нарушителя. Частым случаем будет магнитный механизм, состоящий из двух контактов, которые расходятся при открывании, что способствует быстрой передачи данных на пульт управления и срабатывании тревожного сигнала.

Последний способ обладает надежностью и популярностью.

Основные типы сигнализаций

Все схемы для самостоятельно сборки или уже готовые устройства делятся на типы:

автономные, т.е

привлекающие внимание «ревуны»;
GSM, могут оповещать владельца.. Первый тип наиболее простой в установке, недорогой при покупке в сборе

Главное достоинство – возможна автономная работа, без подключения к электропитанию (бытовая электропроводка – 220 В). Отпугивают посторонних лиц громким звуком, привлекают внимание

Первый тип наиболее простой в установке, недорогой при покупке в сборе. Главное достоинство – возможна автономная работа, без подключения к электропитанию (бытовая электропроводка – 220 В)

Отпугивают посторонних лиц громким звуком, привлекают внимание

GSM сигнализации или «дозвонщики» – хороший вариант для дома за городом или дачи. Они могут не только оповестить владельца о нарушении границ его владений, но выполнять иные задачи. Своеобразный аналог «умного дома». Некоторые модели позволяют выполнять операции:

  • включать/выключать свет;
  • получать информацию с приборов учета;
  • перекрывать коммуникации (вода/газ).

При всех достоинствах GSM модули имеют один важный недостаток – необходимо постоянное подключение к 220 В. Отдельные модели снабжаются аккумуляторными батареями. Автономная работа в таком случае зависит от её емкости, как правило, варьируется от 2 до 6 часов

Важно учитывать этот момент при выборе

Лазерная сигнализация в загородном доме своими руками

Популярностью пользуются и охранные системы с лазерным излучением. Такая сигнализация срабатывает после того, как в зону действия луча попадает объект.

Схема цепи

Схема для такой сигнализации может быть составлена с включением лазерного излучателя и таймера NE555, контролирующего функционирование всех элементов системы.
В роли приёмника лазера обычно используют фоторезистор, в котором во время облучения создаётся небольшое сопротивление, а при его отсутствии происходят изменения в большую сторону, что ведёт за собой включение звукового сигнала.

Из-за сложности схемы монтаж системы может показаться затруднительным

Монтаж сигнализации с лазерной указкой

Чтобы заработала такая сигнализация, потребуется установить:

  • указку-лазер, которая генерирует луч;
  • фотоэлемент, то есть устройство с меняющимся сопротивлением;
  • реле, связующего элементы системы с сиреной;
  • крепежи для монтажа;
  • детали корпуса;
  • коммутационные проводники;
  • инструменты и материалы для спаивания проводов и деталей.

Монтаж лазерной охранной системы осуществляется следующим образом:

  1. К контактам реле подсоединяют провода, идущие от звуковой сирены и фотоэлемента, и линию питания излучателя.
  2. Лазер, излучающий особый свет, и приёмник монтируют параллельно друг к другу, чтобы луч шёл в центр фотоэлемента. При этом датчик помещают в тубус чёрного цвета, дабы закрыть его от источников освещения комнаты.

    Луч из устройства играет роль датчика

  3. Кнопку, ответственную за включение и деактивацию системы, и провода располагают так, чтобы их не было видно, иначе злоумышленники смогут погасить тревожный сигнал.

    Кнопку монтируют напротив устройства, производящего луч

Преимущества и недостатки лазерной системы

К плюсам сигнализации с лазером относят:

  • высокую мобильность, ведь элементы системы можно с лёгкостью переносить в другое место;
  • скрытность от злоумышленников;
  • возможность подключения как к сирене, так и к пульту охранного предприятия;
  • использование для создания системы подручных средств.

Среди недостатков лазерной сигнализации выделяют:

  • высокую стоимость деталей;
  • трудности в установке и настройке.

Видео: как сделать самую простую лазерную сигнализацию своими руками

Полной уверенности в том, что самодельная GSM сигнализация и лазерная охранная система смогут гарантировать полную безопасность, нет. Всё-таки у таких устройств минимум функций, и по качеству они сильно отстают от профессиональных аналогов.

Россияне всегда славились умением самостоятельно, не привлекая специалистов, делать все работы по дому. Большинство мужчин прилично разбираются в сантехнике, электрике, монтажных работах и в устройстве автомобиля. Поэтому охранная сигнализация своими руками, для многих, не миф, а реальность. Конечно, это потребует определённых навыков, знания электротехники и наличие нужного инструмента.

Как сделать сигнализацию в домашних условиях?

В современном мире практически невозможно обойтись без средств охраны – особенно это актуально для защиты своего недвижимого имущества от грабителей, которые постоянно усовершенствуют способы проникновения в дом, квартиру, дачу или гараж. Для таких случаев эффективными являются электронные охранные системы в виде сигнализаций. Эти барьеры безопасности минимизируют вероятность кражи и позволяют владельцу недвижимости вовремя среагировать на опасную ситуацию. На сегодняшний день множество компаний предлагают широкий выбор многофункциональных сигнализаций, а также их установку и обслуживание. В зависимости от сложности используемого охранного комплекта будет зависеть и его стоимость, которая порой может быть достаточно большой. Если владелец дома не имеет возможности приобрести и установить дорогой охранный комплект, он задумывается о том, как сделать сигнализацию своими руками

Оказывается, это не такой уж и сложный процесс – важно хоть немного разбираться в электронике и электромонтажных работах, и смастерить сигнализацию не составит большого труда

Принцип работы схемы

Простая схема сигнализации для охраны дома представлена на рисунке. Главным элементом здесь выступает «защелка» на RS-триггере, который построен на компонентах D1.1 и D1.2. Герконовый элемент SG1 представляет собой датчик положения дверей и работает он вместе с постоянным магнитом. Такой замок можно смастерить самому, применяя магнит от обычного кухонного шкафа.

Принцип работы самодельного замка заключается в следующем. В одной его половине находится постоянный магнит, а в другой — металлическая пластина. Одна из них крепится к двери. Вторая, с удаленной металлической пластиной, оснащается герконом КЭМ-1 и крепится к дверной коробке. Если дверь находится в закрытом положении, две части замка прижимаются, магнит оказывает действие на геркон, замыкая его контакты. Если же дверь открывается, магнит уходит, и контакты геркона размыкаются.

Схема сигнализации: компоненты

Безусловно, сама схема состоит не только лишь из одного оповещателя. Он дополняется другими элементами. Подобная система сигнализации привлекательная ещё и тем, что человек, который в принципе не имеет отношения к электронике, всегда сможет самостоятельно собрать её.

Для создания простейшей сигнализации потребуются следующие компоненты:

  • пьезоэлектрический оповещатель;
  • электрическое реле;
  • ключ;
  • концевой выключатель.

Суть сводится к следующему. Концевой выключатель устанавливается на дверь. Следовательно, когда он дверь открывается, он разъединяется, в результате срабатывает реле и направляет питающее напряжение на пьезоэлектрический оповещатель.

Крайне важно механически защитить элемент (устанавливается прочная решётка, которая не позволит повредить систему). Защита может быть различных классов, в том числе и от воды

В видео наглядно будет продемонстрировано, как выполнить сигнализацию практически из подручных средств своими руками:

Установка геркона

Блокировка дверей, как правило, осуществляется посредством установки магнитоконтактного датчика. Современные извещатели позволяют выполнить установку геркона на дверь из дерева, металла, стекла и пластика накладным или врезным методом. Установка датчика открытия двери происходит в 2 этапа: сначала монтируется геркон на дверную коробку или раму, затем устанавливается ответная часть (магнит) на саму створку

При монтаже важно соблюдать соосность расположения обеих частей извещателя. Для помещений магнитоконтактные извещатели имеют рабочий зазор до 40 мм, а для наружной установки – до 70 мм и более

При установке геркона в гараже или на роллетах используются специальные изделия с кабелем в защитном металлорукаве.

ПРОСТАЯ ОХРАННАЯ СИГНАЛИЗАЦИЯ

Одни под словом простая подразумевают дешевая, другие – не сложная в монтаже и наладке. Давайте кратко рассмотрим оба этих подхода.

Сразу хочу заметить, я не сторонник изготовления системы сигнализации своими руками из мотка проволоки, батарейки и кнопки из дверцы холодильника. Если нужна нормально рабочая система – это одно, если действовать на уровне кружка “умелые руки” – другое.

Самостоятельно можно установить штатные средства, выбрав предельно простой и дешевый вариант. В этом случае однозначно достигается экономия на монтажных работах. На приборах экономим за счет максимального уменьшения их количества с минимальным ущербом для функциональности.

Как уже говорилось выше, оптимальным с этой позиции является сигнализация с датчиком движения.

Одним из самых дешевых из отечественных на сегодня (апрель 2020 года) является “Аякс” (чуть более 300 рублей). Считайте количество защищаемых помещений и – по одному в каждое, если это конечно не танцзал.

Следующий момент – прибор. Для небольшого объекта можно ограничиться одним шлейфом. Берем ВЭРС-ПК1-01 (около 1800 руб.). Поскольку у него есть выход 12 вольт для питания извещателей блок питания нам не нужен (10-15 датчиков к нему подключить можно).

Если нужно обеспечить бесперебойное питание – аккумулятор 1,2 А/часа – около 400 рублей. Надолго не хватит, но это издержки дешевой системы. Остается сирена – 150-200₽. Провода, но это недорого.

Таким образом, для одного помещения простая, но рабочая охранная сигнализация при самостоятельной ее установке обойдется в пределах 3000 рублей. Для каждого последующего – плюс 300.

Естественно, это чисто автономная система с сиреной и датчиком движения. Если требуется удаленный контроль, то прибор GSM будет стоить от 4000-5000 руб.

Что касается простоты в монтаже и настройке, то рассмотренный вариант удовлетворяет и этим требованиям, поскольку является проводным.

Ну а теперь о любителях приспосабливать устройства предназначенные для одних целей для решения несвойственных им задач. Ладно, если бы все это грамотно преподносилось.

Например, попался мне материал об изготовлении сигнализации своими руками из датчика включения света. В принципе, никакой “крамолы” в этом нет. Только вот предложено было этот датчик разобрать, чего то там паять, переделывать на питание от батарей и пр.

Зачем? Если уж так приспичило, берете датчик движения, покупаете сирену на 220 Вольт (не проблема, есть такие) и включаете ее вместо лампы или светильника. Все.

Но это несколько “неполноценный” вариант реализации. А доработка подобных идей до приемлемого уровня обойдется дороже чем штатное оборудование.

  *  *  *

2014-2021 г.г. Все права защищены.Материалы сайта имеют ознакомительный характер, могут выражать мнение автора и не подлежат использованию в качестве руководящих и нормативных документов.

На что обратить внимание?

Прежде, чем приступить к выбору определенной модели, важно учесть некоторые моменты. К таковым относятся:

  • наличие в доме отопления (температурный режим);
  • часто ли отключается напряжение?
  • имеются ли дополнительные функции;
  • стоимость.

При отсутствии постоянного отопления, особенно в зимний период, необходимо выбирать только проводные модели сигнализации, подключаемые к 220В. Большинство элементов питания и аккумуляторов попросту не рассчитано на работу при отрицательной температуре. При такой эксплуатации батарейки в датчиках не проработают и месяц.

Во многих загородных поселках нередко происходит отключение электричества. В таком случае необходимо оборудовать систему охраны резервным источником питания – блоком питания, который совмещен с аккумуляторной батареи. В зависимости от её ёмкости будет завесить автономность системы. Если в дачном поселке бывают перепады напряжения то, что бы ни вышло из строя охранное оборудование, необходимо поставить стабилизатор.

Производители некоторые модели оснащают дополнительными функциями. К таковым относятся:

  • видеосъемка (запись и передача аудио);
  • фото-подтверждение;
  • передача иной информации (устанавливаются реле, датчики температуры и другое);
  • управление через GSM модуль.

Важным фактором является стоимость. Хозяева стараются сэкономить и приобретают недорогие модели. Не стоит забывать, что цена соответствует качеству. Недорогие модификации не всегда могут быть надежны. В процессе работы обнаруживаются дефекты. Нередко дешевая «сигналка» беспокоит владельца и его соседей ложными срабатываниями.

Основные типы

По виду основной из составляющих ТПИ — чувствительного элемента или контроллера, различают четыре основных его типа:

  • Контактный ТПИ
    . При изменении температурного режима установленный контакт или электрическая цепь размыкается, специальный шлейф рвется и служит причиной срабатывания звукового сигнала. Самые простые, как правило, отечественные модели, представляют собой замкнутый контакт из двух проводников, упакованный в пластмассовый контейнер. Более сложные имеют термочувствительный полупроводник с отрицательным сопротивлением. Если температурная отметка окружающей среды возрастет, сопротивление упадет, и по цепи пойдет контролируемый ток. Как только он достигнет определенного показателя, оповещатель сработает.
  • В электронный сенсор
     вмонтированы сенсоры, которые находятся внутри кабеля, как только температура достигает определенного порога, сопротивление электротока в кабеле меняется, что передается в управление контрольного устройства. Высокочувствителен. Принцип устройства достаточно сложный.
  • Оптический извещатель
    работает на основе оптико-волоконного кабеля. От повышения температуры изменяется оптическая проводимость, что ведет к звуковому оповещению.
  • Металлическая трубка с газом, герметично заполненная, необходима для механического ТПИ
    . Воздействие температуры на любой участок трубки приведет к изменению ее внутреннего давления и срабатыванию сигнала. Признан устаревшим.
  • Другие типы
    . Полупроводниковые имеют специальное покрытие с отрицательным коэффициентом температуры, электромеханические состоят из проводов под механическим напряжением, покрытых термочувствительным веществом.

Инфракрасный датчик движения для включения света: принцип работы, характеристики, подключение, монтаж.

Как работает счетчик отопления: принцип работы и виды теплосчётчиков.

Теплосчетчики на отопление в квартире: как выбрать и установить?

Особенности эксплуатации

Все операции, по выполнению охранных функций, при приобретении базового комплекта, осуществляется при помощи «GSM»-связи путем отправки специальных SMS-сообщений. «» может комплектоваться сиреной, уровень звука которой вполне достаточен для привлечения внимания посторонних и отпугивания воров, а подача звукового сигнала, осуществляется одновременно с отсылкой «тревожного» сообщения.

Удаленный доступ к большинству функций сигнализации защищен пользовательским паролем, который также можно отвратить по «GSM» – сети, обеспечивая дистанционный доступ к функциям приборов. Настройка параметров, а также подключение и контроль работы различных датчиков осуществляется с кнопочной клавиатуры центрального процессора или дистанционно, путем подачи специальных команд с мобильного гаджета.

Включение и отключение охранных устройств и доступ в охраняемое помещение осуществляется при помощи специальных брелоков или электронных (в виде пластиковой карты) ключей.

Базовый комплект «Security Alarm System», стоимостью около 200,0 североамериканских долларов, включает центральный блок и 2 беспроводных датчика, реагирующие на:

  • звук;
  • пожароопасные факторы;
  • движение и взлом;
  • одновременно все признаки опасности или несанкционированного доступа.

Приобретая дополнительные аксессуары:

При приобретении базового комплекта необходимо учитывать следующее:

  • настройка оборудования входит в обязанность продавца – реализатора;
  • гарантийный срок от производителя можно продлить за отдельную плату;
  • при использовании сигнализации лучше использовать собственный, «охранный» канал, используя отдельно SIM-карту;
  • несмотря на простоту монтажа любой владелец, при приобретении «Security Alarm System» в фирменном магазине (у дилеров), может заказать монтаж устройства на объекте, заплатив за него чисто символическую сумму.

Охранная сигнализация из готового комплекта

Простейшее охранное устройство на основе автономной сигнализации может работать без проводов. В магазинах для радиолюбителей можно встретить два варианта – на основе инфракрасного датчика (он же движения) или магнитоконтактного датчика, который реагирует на открытие. Правда выбор недостаточно велик и зачастую придется походить по магазинам, что бы найти товар «в наличии». Поэтому самый простой способ приобрести этот товар, это заказать его в одном из крупных интернет магазинов.

Комплект на основе инфракрасного датчика.

Примером может послужить китайская сигнализация под громким названием «Alarm mini». Состоит из самого ик-датчика, кронштейна для установки и одного или двух брелоков. В комплекте имеется понятная инструкция по установке и эксплуатации. Отдельно покупаются 4 пальчиковые батарейки типа AA, но может работать и от адаптера питания на 6В (продается отдельно). Самостоятельно выполнить монтаж не составит труда.


Вставив батарейки в устройство, нужно установить сам блок на такое место, чтобы его линза была направлена на охраняемое помещение. На передней панели имеется окно инфракрасного приемника, для управления сигнализацией с пультов. Линза, которая «улавливает движение» в контролируемой области, световые индикаторы работы и сирена.

Нажимаем кнопку на пульте — загорается зеленый светодиод, значит, пошел отчет на выход (секунд 15-20), что бы успеть выйти из квартиры. Затем зеленый глазок гаснет – устройство начало работать. Теперь как только возникнет какое-либо движение в помещении – пройдет человек, пробежит собака или кошка, загорится красный светодиод и через 15-20 секунд раздастся очень громкий звук сирены. Устройство работает!

Цена устройства около 500 рублей и зависит от текущего курса доллара и места приобретения. Вы можете найти различные варианты, например, тут

Комплект на основе магнитоконтактного датчика.

Охранная сигнализация на основе датчика открытия представляет собой основной блок, в котором имеется датчик с разомкнутыми контактами и магнит для замыкания этих контактов. Нужно установить их друг против друга, чтобы между ними был прямой контакт. Если в дом проник вор, при открытии двери или окна эти элементы удаляются друг от друга и звучит тревожная сирена.Такую сигнализацию можно применять в основном для отпугивания нарушителей и основное её преимущество это низкая цена, около 100 рублей за датчик. И очень простая установка, на каждой части есть липкая лента, достаточно снять защитный слой и приклеить датчик на входную дверь или окно.

Часто такие комплекты применяют для охраны периметра дома в тот момент, когда вы находитесь внутри, например, спите ночью. Звук сирены разбудит и вас и вы сможете предпринять какие-либо действия для своей защиты.

Электрическая схема подсоединения датчиков к сигнализаторам

Детекторы бывают с двумя или тремя внешними контактами. Отличие первых — внутреннее или аккумуляторное питание, а включаются они в схему на разрыв управляющей цепи оповещения. Использование таких систем охраны подразумевает наличие внутренних преобразователей сигнала детектора в инициирующий импульс. В случае, если они отсутствуют применяется внешний контроллер.

У трех проводных — два контакта используются для питания датчика, а третий с целью подачи импульса на устройство извещения.

Выключатель на схеме предназначен для блокирования ее функциональности в периоды, когда работа системы безопасности не желательна. К примеру, во время нахождения владельцев внутри помещения. Монтаж выключателя производят в мало заметном месте.

Вместо сигнализатора, в больших охранных комплексах, используется присоединение к контрольному пульту или центральному узлу, автоматика которого уже и производит включение звукового оповещения, или применяет иные методы устранения незаконного нахождения в помещении.

С использованием двухпроводных датчиков система будет немного отличаться. Она изначально подразумевает наличие автономного питания.

В приведенной схеме используется контрольный блок ОСА-1, но можно применять любой из аналогичных. Структура конструкции от этого не изменится, бывает только иное расположение выходов.

Цены

Самые простые максимальные противопожарные тепловые приборы отечественные, их цена от 40 рублей до 150.

  • Дополнительные опции, например, память на сработавший прибор, световой и/или выносной индикатор, увеличение их количества влечет за собой удорожание вдвойне, разброс от 270 р. и до 600.
  • Максимально-дифференциальные датчики можно приобрести за цену от 500 р. до 900.
  • Одна из наиболее продаваемых моделей Аврора ТН (ИП 101-78-А1)
    , ее цена в среднем 700 р.
  • Наиболее популярная из-за своей ценовой доступности модель взрывозащищенного извещателя ИП 101-3А-А3R
    обойдется в 200 рублей в среднем, хотя в большинстве своем магазины предлагают взрывозащищенные устройства от 800 до 1 000 р.

Зарубежные адресные максимально-дифференциальные устройства

  • стоят от 1000 рублей за штуку
    и выше.
  • Среди адресно-аналоговых максимально-дифференциальных — хит продаж модель С2000 ИП-03
    , она стоит от 500 до 800 рублей
    , а вообще разбег адресных извещателей доходит до 2 000 и даже выше.
  • тепловые датчики – термокабели – в зависимости от характеристик (сопротивления кабеля, максимально допустимой длины, напряжения тока и т.д.) реализуются в среднем от 300 до 700 р.

ПОДКЛЮЧЕНИЕ ОХРАННОЙ СИГНАЛИЗАЦИИ

Рассмотрим как подключить охранную сигнализация на примере наиболее распространенных типов оборудования.

Приемно- контрольный прибор.

Это устройство в обязательном порядке имеет клеммы, обозначенные как «ШС» — шлейф сигнализации. В зависимости от его типа при подключении может учитываться полярность «+», «-«. Это нужно при использовании адресных устройств или извещателей, получающих питание по шлейфу. Для обычных датчиков это не принципиально.

Кроме того, к ПКП подключаются:

  • оповещатели,
  • системы передачи извещений (СПИ) — клеммы ПЦН.

При использовании GSM сигнализации последний пункт не актуален, поскольку передача данных осуществляется беспроводным способом встроенным в прибор модулем.

Управление системами оповещения могут производиться несколькими способами:

  1. «Сухими» контактами реле (вариант А). В этом случае необходима дополнительная подача напряжения питания.
  2. Выходами «открытый коллектор» (вар. Б). Похоже на релейный вариант, только обязательно соблюдение полярности .
  3. Специально предназначенными для этих целей клеммами (случай В). В этом случае напряжение на них подается внутри прибора на аппаратном уровне.

Описанные варианты приведены на схеме 2.

Подключение датчиков охранной сигнализации.

Большинство охранных датчиков являются энергопотребляющими устройствами. Это значит, что на их клеммной колодке имеются минимум 4 винтовых зажима. Исключение составляют адресные извещатели, они получают питание по шлейфу и подключаются по двухпроводной линии.

Обратите внимание! Соблюдение полярности в этом случае обязательно. Совмещенные извещатели имеют в своем составе два самостоятельных датчика с независимыми выходами

Их подключение может осуществляться двумя способами:

Совмещенные извещатели имеют в своем составе два самостоятельных датчика с независимыми выходами. Их подключение может осуществляться двумя способами:

  • в различные охранные шлейфы;
  • к общему шлейфу по схеме «И».

Рассмотренные варианты для систем охранной сигнализации иллюстрируются схемами подключения датчиков на рис.3. По этому принципу могут подключаться датчики движения, вибрационные и акустические извещатели, имеющие релейный выход пультовой пары.

Некоторые извещатели имеют датчик вскрытия корпуса (тампер). Он предназначен для того, чтобы в неохраняемое время нельзя было открыть корпус и внести изменения в схему подключения шлейфа. Если требуется предотвратить такую вероятность, то тампер включается в отдельный шлейф, контролируемый постоянно.

Схема подключения при этом будет аналогична совмещенному извещателю, где в роли одного из выходов ШС будут выступать контакты тамперного выключателя. В противном случае эту опцию можно не задействовать и проигнорировать соответствующие клеммы.

УСТАНОВКА ОХРАННОЙ СИГНАЛИЗАЦИИ НА ДАЧЕ

Давайте рассмотрим некоторые особенности дачного участка и, как следствие, особенности оборудования которое можно установить для охраны дачи. Для большинства дач характерны:

  • значительная удаленность от города;
  • возможность нестабильного электроснабжения;
  • относительная безлюдность дачных поселков в зимнее время года.

В связи с этим наиболее предпочтительной для дачи будет установка GSM сигнализации с хорошим источником бесперебойного питания. Если вдруг отключения электроэнергии в кооперативе носят частый и продолжительный характер, то придется остановиться на выборе автономного по питанию оборудования.

Несмотря на то, что как правильно установить на даче систему охранной сигнализации написано на этой странице, конспективно изложу основные моменты, касающиеся выбора и монтажа оборудования:

Полнота блокировки.

Как правило, для дачи, если она не охраняется через пульт централизованной охраны, установка сигнализации на все окна и двери нецелесообразна. С задачей обнаружения вполне справятся один или несколько датчиков движения, установленных помещения. Конечно, они сработают когда нарушитель будет уже внутри помещения, но несколько лишних минут при отсутствии оперативного реагирования роли не играют.

Наличие внешних световых и звуковых оповещателей.

Установка таких устройств вполне оправдана. Несмотря на то, что она большей частью является фактором психологического воздействия, но преступник, скорее всего, предпочтет не рисковать. Исключение может составить вариант, когда ему по каким либо причинам интересна именно ваша дача.

Заключение

Информация о принципах работы, особенностях конструкции, видах и типах тепловых пожарных извещателях поможет взвешенно и без лишних финансовых затрат выбрать наиболее подходящую модель. Правила и нормы установки не так уж сложны, и если отнестись к ним ответственно, то можно предупредить многие неисправности. А лучше всего монтаж проводить под чутким руководством опытных электриков.

3 Комментария

Пожарная сигнализация – незаменимая в наши дни деталь инфраструктуры, позволяющая не беспокоиться за целостность помещения даже в том случае, если за его состоянием никто в конкретно взятый момент не следит. Такая система особенно хороша в тех зданиях, где вероятность возникновения и быстрого распространения пожара существенно повышена.
Изначально установка такого оборудования имела смысл исключительно на различных складах, но сегодня удешевление подобной продукции приводит к тому, что оно понемногу переходит в разряд бытовых – ведь в отделке квартир все чаще используются легковоспламеняющиеся материалы.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
