Расчет водяного теплого пола

Проектируем водяной тёплый пол

Как было сказано выше – одним из основных показателей для проектирования греющей системы является плотность эффективного потока тепловой энергии, производимой 1 м2 ТП (g, Вт/м2) – удельная мощность теплого пола. Она должна полностью компенсировать теплопотери помещения – Q, Вт.

g=Q/F,

где F, м2 – полезная площадь пола, которая будет использована под отопление.  Она принимается, как общая площадь помещения за вычетом мест, где будет установлена мебель, а также свободной зоны 20-30 см от стен и мебели.

Величина Q учитывает множество параметров, частично приведенных в предыдущем разделе. Для её точного вычисления можно пользоваться методикой предложенной в справочном пособии Е. Г. Малявиной «Теплопотери здания», требующей углубленного подхода. Однако на практике частнику проще будет принять некие усредненные величины теплопотерь типовых зданий. Например, комната 18 м2 с одной наружной стеной и окном, а также потолками до 3 м, будет иметь примерные теплопотери 1800 Вт. Данный показатель справедлив для расчета теплого пола в помещениях многоквартирного дома, построенного в умеренной климатической зоне. А вот для частного дома его уже придется увеличить в 1,2-1,5 раза. Также увеличиваются значения теплопотерь, если установлены большие окна, комната угловая, тонкие стены и т.д.

Удельная теплоотдача теплого пола должна находиться в определенных пределах. Ведь его перегрев приводит к дискомфорту жильцов, разрушению строительно-отделочных материалов. Так, максимальная температура поверхности напольного покрытия (tf, С) рекомендуется:

  • + 29°С – для жилых помещений (спальни, гостиной, кабинета);
  • + 33°С – для помещений с повышенной влажностью (санузла, кухни);
  • + 35°С – для участков возле внешних стен.

Табличный подбор шага укладки трубопроводов

Зная плотность эффективного потока тепловой энергии (g, Вт/м2), тип используемого покрытия (его сопротивление теплопередаче – Rw, м2*ОС/ Вт или м2*К/Вт), рекомендуемую температуру поверхности пола для данного помещения (tf, С), а также градиент рабочих температур теплоносителя (tz/tp, С/С), можно по таблицам 1-3 подобрать шаг трубы (b, м).

Таблица 1.

Таблица 2.

Таблица 3.

Вычисляем количество и диаметр трубопроводов

Расчет длины трубы для теплого пола выполняем по формуле:

L=(F/M)*1,1+2*N, где

  • L – искомая длина трубопровода, м;
  • F – полезная площадь пола отапливаемого помещения, м2;
  • b – шаг (частота прокладки) витков, м;
  • N – расстояние от коллектора, расположенного на стене, до уровня пола, м;
  • 1,1 – коэффициент запаса труб на повороты.

Расход трубы также можно прикинуть, воспользовавшись таблицей 4.

Таблица 4.

Шаг, ммРасход трубы, м/м2
10010
1506,7
2005
2504
3003,4

Профессиональный расчет теплого водяного пола также включает подбор внутреннего диаметра (D, м) трубопроводов. Он должен соответствовать целому ряду параметров таким, как гидравлическое сопротивление системы, техническим возможностям циркуляционного насоса, требуемым для прокачки объемам теплоносителя и другим. Тем не менее, практически для любой небольшой индивидуальной тепловой установки обогрева полов, можно смело брать, например, металлопластиковую трубу Ø 16 мм, у которой внутренний Ø 12 мм. При этом следует учитывать, что рекомендуемая длина отопительного контура в этом случае не должна превышать 100 м (максимум 120 м).  Если же расчет трубы для теплого пола требует большего её метража, то тогда контур необходимо разбить на два и более.

Помимо металлопластика подойдут: медь, ПВХ, сшитый полиэтилен. Они обладают схожими гидравлическими параметрами, поэтому их диаметры подбираются аналогично.

Электронные помощники

Максимальная длина теплого водяного пола может быть рассчитана не только вручную. Однако электронному калькулятору потребуется целый ряд параметров:

  • Длина и ширина комнаты.
  • Требуемая температура в жилых помещениях.
  • Температура на входе в систему, которая должна быть отображена на фото с упаковки напольного покрытия.
  • Температура на выходе из системы, которая обычно на 5 градусов меньше той, что на входе.
  • Параметры укладки труб и расстояние между трубами теплого пола.
  • Вид напольного покрытия.
  • Длина участка трубы от коллектора до первого изгиба контура (иначе называется подводящей магистралью).
  • Толщина гидроизоляционного слоя.
  • Расчётная мощность квартиры. К сожалению ее нельзя определить самостоятельно, только если нет углубленных знаний в сантехнике (подробнее: “Расчет мощности теплого пола: что следует знать”).
  • Размер стартовой стяжки, хотя в большинстве случаев она не требуется, так как всегда находится под системой коммуникаций.
  • Толщина конечной стяжки или той, в которую заливается бетоном система коммуникаций.

Расчет теплого пола электрического: основные параметры

Кафель 6.0

Специализированная программа для раскладки плитки и обоев. Есть три версии: Home для домашнего пользования, Profi — для профессионалов, Profi+Render — профессиональная с расширенным функционалом. Для самостоятельного создания дизайна подходит Кафель 6.0 Home, но она не бесплатная — 1000 рублей за месяц использования. Все их можно приобрести на сайте кампании tile3D.com. Естественно, есть взломанные копии, но насколько безопасно их скачивать сказать сложно.

Программа для раскладки плитки в 3D Кафель 6,0

Программа в нынешнем варианте хороша: даже урезанная домашняя версия позволяет создавать объемные проекты (3D) и получать расчеты по необходимым материалам (кроме целой и резанной плитки считает количество клея и затирки для швов). Что еще она может:

  • Учитывать дверные и оконные проемы, колонны, арки и другие криволинейные поверхности.
  • Есть возможность вносить новые плитки в справочник, сохранять их для дальнейшего использования.
  • Плитки можно устанавливать и смещать под любым углом.
  • Можно добавить объемные изображения других объектов (ванна, душ, и т.д.), задав их координаты.
  • Программа производит расчет плитки и расходных материалов, но в «домашней» версии вывести их на печать нельзя, зато можно списать с экрана или сделать скриншот и распечатать как изображение, а не таблицу.

Кроме этого можно изменять степень освещенности, блеска и рельефности плитки. Все эти настройки можно делать для каждого отдельного объекта. Что еще хорошо — на сайте есть учебные виде по работе с программой, где по шагам описано создание проекта. Работать в программе легко, интерфейс понятен, осваивается с первого раза. Из недостатков домашней версии — нельзя получить развертку по стенам, что совсем неудобно. В общем, программа хороша, но не бесплатна.

Когда нужны «организованные трещины»?

Деформационные швы, по сути, представляют собой «организованные трещины», которые предохраняют напольное покрытие от разрушения вследствие температурных расширений при эксплуатации. Их необходимо предусматривать в местах дверных проемов, а также в следующих случаях: если площадь комнаты больше 40 м2; при длине стены свыше 8 м или при соотношении сторон больше, чем один к двум; при сильно изломанном периметре помещения (рис. 2). При этом нельзя делать шов, пересекая все трубы контура. Подробнее о том, как не навредить в процессе инсталляции можно прочитать в статье «Распространенные ошибки монтажа «теплого пола».

Рис. 2. Варианты расположения деформационных швов: а) в помещениях сложной геометрии; б) неправильное расположение; в) правильное размещение

Для «теплых полов» нужен теплоноситель с пониженной температурой, поэтому для таких систем прекрасно подходят конденсационные котлы и тепловые насосы. Подключение к ним производится посредством различных смесительных узлов. Они позволяют регулировать температуру подачи, в том числе, в зависимости от погоды.

Видео. Проектирование «теплого пола»

В целях большей экономии энергоресурсов и достижения максимального комфорта систему на основе «теплого пола» можно дооснастить покомнатным регулированием.

Резюме

На основе вышеизложенных рекомендаций можно выделить следующие ключевые моменты экспресс-проектирования «теплого пола»:

  1. Расчет теплопотерь (80 Вт/м2);
  2. Оптимальная длина контура – 80 м (максимально – до 120 м);
  3. Шаг укладки (10-20 см);
  4. Гидравлическое сопротивление системы «теплого пола» (до 3,5 м);
  5. Максимальный расход в контуре с перепадом температур на входе и выходе 8-10°С – около 2 л/мин.;
  6. Толщина утеплителя на межэтажных перекрытиях – 30 мм, на грунте – 50 мм;
  7. Деформационные швы и отстенная изоляция (обязательно);
  8. Стяжка (цемент, песок, щебень – 1:3:3).

Все остальное – на выбор и желание пользователя. Удачных вам решений и успехов в делах!

Просмотрено: 21 832

Подходящие варианты комплектов теплого пола

— Внимание!!! Представленные в расчете комплекты греющего кабеля необходимы вам в количестве 3-х штук!

Список подходящих вариантов

(PDF)

  1. 1. Основание
  2. 2. Теплоизоляция
  3. 3. Фольга
  4. 4. Базовая стяжка
  5. 5. Монтажная лента
  6. 6. Нагревательный кабел
  7. 7. Температурный датчик в гофротрубке
  8. 8. Выравнивающая стяжка
  9. 9. Гидроизоляция (при необходимости)
  10. 10. Плиточный клей
  11. 11. Звукоизоляция
  12. 12. Напольное покрытие
  13. 13. Терморегулятор

Описание установки

Укладка кабеля в выравнивающую стяжку.

  • Рекомендуется при толщине конструкции пола более 100 мм.
  • Арматурная сетка должна быть уложена в слое базовой стяжки (> 6 см).
  • Кабель монтируется на поверхности базовой стяжки после ее высыхания.
  • Для фиксации кабеля на поверхности пола используйте монтажную ленту соответствующих длин, закрепленную на стяжке. Температурный датчик устанавливается между двумя витками кабеля в гофро-трубке.
  • Толщина выравнивающей стяжки зависит от характеристик аккумуляции и материала покрытия пола.
  • Для полов с керамической плиткой толщина стяжки должна быть больше, чем для деревянных, чтобы обеспечить равномерный прогрев поверхности.
  1. 1. Старый материал пола;
  2. 2. Грунтовка;
  3. 3. Нагревательный кабель;
  4. 4. Монтажный скотч;
  5. 5. Датчик температуры пола в гофротрубке;
  6. 6. Выравнивающий раствор (плиточный клей);
  7. 7. Выравнивающий раствор (при необходимости);
  8. 8. Напольное покрытие;
  9. 9. Терморегулятор;

Описание установки

Отопление тонких полов.

  • Нагревательные кабели могут быть установлены на старом напольном покрытии.
  • На поверхности пола кабель фиксируется с помощью монтажного скотча.
  • Температурный датчик устанавливается в гофро-трубке посередине между двумя витками кабеля.
  • Кабель равномерно и полностью закрывается выравнивающим раствором или клеем, после высыхания которого может быть смонтировано напольное покрытие.
  1. 1. Выровненный черновой пол
  2. 2. Теплоизоляция (ЭППС, Изолон)
  3. 3. Нагревательная пленка
  4. 4. Заземляющий алюминиевый экран-пленка
  5. 5. Ламинат или паркетная доска
  6. 6. Датчик температуры пола
  7. 7. Термостат

Описание установки

Укладка пленки под ламинат или паркетную доску.

  • Нагревательные пленки должны располагаться так, чтобы они не перекрывались, даже частично, декоративными элементами, плинтусами и другими частями пола. Нагревательные панели, закрытые надстройками могут перегреться.
  • Нагревательные пленки следует располагать по длине помещения, в этом случае будет больше цельных полос и меньше точек подключения монтажных проводов.
  • Если в полу проходит электропроводка, она должна находиться как минимум в 50 мм от нагревательных панелей и отделяться от нее или структур пола теплоизолирующим материалом, заполняющим это пространство.
  • Между нагревательными панелями и источниками тепла должно быть выдержано расстояние не менее 200 мм. К источникам тепла можно отнести горячие трубы, камины, духовки и т.д.
  • Нагревательная пленка разрезается вдоль нагревательных полос по пунктирным линиям отреза. Запрещается разрезать пленку по иным линиям!
  • Температурный датчик устанавливается в гофро-трубке посередине между двумя пленками.
  • Нагревательная пленка крепится при помощи армированного скотча.
  1. 1. Выровненный черновой пол
  2. 2. Теплоизоляция (ЭППС, Изолон)
  3. 3. Нагревательная пленка
  4. 4. Заземляющий алюминиевый экран-пленка
  5. 5. Датчик температуры пола
  6. 6. Листы фанеры или ГВЛ
  7. 7. Ковролин
  8. 8. Линолиум

Описание установки

Укладка пленки под линолеум и ковролин.

  • Нагревательные пленки должны располагаться так, чтобы они не перекрывались, даже частично, декоративными элементами, плинтусами и другими частями пола. Нагревательные панели, закрытые надстройками могут перегреться.
  • Нагревательные пленки следует располагать по длине помещения, в этом случае будет больше цельных полос и меньше точек подключения монтажных проводов.
  • Если в полу проходит электропроводка, она должна находиться как минимум в 50 мм от нагревательных панелей и отделяться от нее или структур пола теплоизолирующим материалом, заполняющим это пространство.
  • Между нагревательными панелями и источниками тепла должно быть выдержано расстояние не менее 200 мм. К источникам тепла можно отнести горячие трубы, камины, духовки и т.д.
  • Нагревательная пленка разрезается вдоль нагревательных полос по пунктирным линиям отреза. Запрещается разрезать пленку по иным линиям!
  • Температурный датчик устанавливается в гофро-трубке посередине между двумя пленками.
  • Нагревательная пленка крепится при помощи армированного скотча.

Расчет стоимости

Ориентировочный расчет стоимости водяного теплого пола для дома с активной площадью подогрева 100 м2:

  • Упаковка экструдированного пенополистирола Пеноплэкс толщиной 5 см стоит примерно 1150 рублей. Площадь материала в ней 5,04 м2, значит нам понадобится 20 упаковок утеплителя, итого 23000 рублей.
  • Армированная сетка 15*15 см, из прутков 5 мм стоит 53 рубля за квадратный метр, значит всего на армирование у нас уйдет 5300 руб.
  • Рулон полиэтиленовой гидроизоляции 200 мкм имеет площадь 300 кв. м., и стоит 3800 рублей.
  • Цена на метр металлопластиковой трубы – 40 рублей. При укладке с шагом 15 см, расход составит 6,7 погонных метра на квадрат, итого нам потребуется 670 метров трубы стоимостью 26800р. Плюс дополнительный запас на подвод контуров к коллектору.
  • Демпферную ленту для экономии сделаем своими руками из вспененного полиэтилена, потребуется около 30 квадратных метров. Цена полиэтиленовой подложки толщиной 8 мм составляет примерно 22 рубля за квадрат, итого 660 р.
  • 2 коллектора от Valtec на 7 контуров обойдутся в 3200 р.
  • 14 фитингов для подключения труб к коллектору будут стоить 1610 р.
  • Готовый смесительный узел с насосом на 7 контуров стоит 14500 р.
  • Плюс прибавим сюда дополнительные расходы на крепеж (саморезы, нейлоновые стяжки) +1000 р.
  • Итого материалы обойдутся вам в 79870 рублей, без учета покупки котла.

Стоимостной расчет теплых водяных полов показан на фото

Стоимость стяжки для пола вместе с работой из пескобетона толщиной 6 см составляет примерно 480 рублей за метр, итого +48000 руб.

Если вы будете нанимать мастеров, дополнительно нужно учесть стоимость укладки труб, изоляции, сетки и испытания системы. Итоговая стоимость монтажа системы под ключ составит примерно 1500 рублей за квадратный метр.

Данные

Для выполнения расчета системы теплый пол необходимо располагать следующей информацией:

  • теплопотери помещения;
  • материал труб;
  • схему контура;
  • тип напольного покрытия.

Мощность теплопотерь в отапливаемом помещении

Произведем расчет мощности водяного теплого пола.

Этот параметр является ключевым, поскольку именно он определяет, какое количество тепла должна производить та или иная отопительная система.

Наиболее точный способ оценки теплопотерь в помещении – выполнение теплотехнического расчета, в котором будет учтен целый ряд факторов: термическое сопротивление ограждающих конструкций, площадь и тип остекления, инсоляция, тепло от людей и оборудования.

Методика расчета достаточно сложна и требует определенных навыков и опыта, поэтому обычно его заказывают проектной организации, в штате которой есть инженеры-теплотехники. Чтобы упростить задачу и сэкономить средства, домашние умельцы используют усредненную величину – 100 Вт/кв. м.

Если же речь идет о частном доме, то средняя мощность теплопотерь будет зависеть от его площади:

  • до 150 кв. м – 120 Вт/кв. м;
  • от 150 до 300 кв. м – 100 Вт/кв. м;
  • от 300 до 500 кв. м – 90 Вт/кв. м.

Материал труб

Трубы выбирают сообразно своим финансовым возможностям. Доступны следующие варианты:

  • Медные в чистом виде или в пластиковой оболочке: обладают наилучшими характеристиками и являются самыми долговечными, но покупка и монтаж обходятся очень дорого.
  • Сшитый полиэтилен, полибутен, армированный полипропилен — доступные по стоимости материалы, но не имеют высокой прочности и несколько сложны в монтаже (плохо держат форму).
  • Металлопластиковые: средний по стоимости вариант, при этом имеют высокую прочность и хорошо держат форму.

Сегодня теплые полы чаще всего делают именно из металлопластиковых труб.

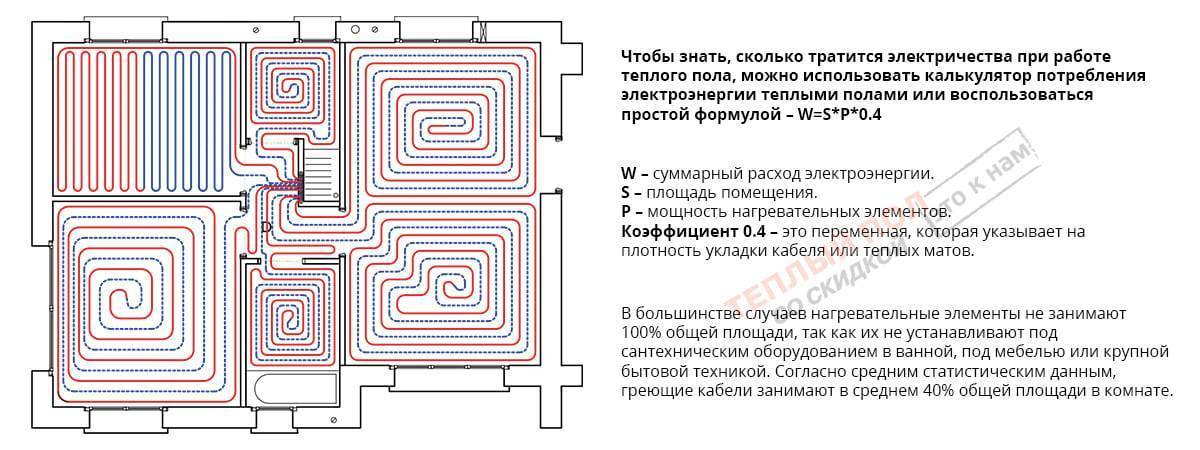

Схема контура

Разрабатывая схему контура, на плане помещения прорисовывают его очертания. При этом учитывают следующее:

  • Трубы не должны оказаться под мебелью – диваном, шкафом и пр.
  • От стен следует отступить не менее 15 см.
  • Желательно, чтобы трубы не пересекали стык между плитами (если таковой имеется, лучше уложить два отдельных контура по разные стороны от него).

Далее выбирают способ укладки труб. В общем случае применяют один из двух вариантов:

  1. Змейка (зигзаг): особенностью контура в виде змейки является неравномерное распределение тепловой мощности. К такой схеме прибегают в том случае, когда в какой-либо зоне помещения нужна усиленная подача тепла. Подобное положение дел обычно наблюдается при наличии одной наружной стены, имеющей слабое утепление или значительный по площади остекленный проем.
  2. Улитка (спираль): данную схему также называют бифилярной.

Укладка теплого водяного пола спиралью

Последняя является более удачной, чем предыдущая, поскольку обладает целым рядом достоинств:

  • Тепло распределяется более равномерно (чередуются линии подачи и обратки).
  • При каждом повороте направление трассы меняется только на 90 градусов, а не на 180, что заметно облегчает монтаж и способствует снижению гидравлического сопротивления.
  • При той же мощности теплоотдачи труб для «улитки» понадобится на 15% меньше, чем для «змейки».

Таким образом, если помещение достаточно утеплено либо имеет две наружные стены (угловая комната), целесообразней укладывать трубы внутрипольного подогрева в виде спирали.

Эксплуатация и уход

Для продления срока службы насосного оборудования в тёплом полу, при установке, эксплуатации и обслуживании, необходимо соблюдать ряда правил:

  1. Не производить тугую затяжку соединительных узлов, так как модели современного типа изготовлены из сплавов, которые не имеют большой прочности. Для герметичности системы не рекомендуется применять паклю, а лучше использовать современные ленты, которые хорошо выдерживают большое давление, при этом не требуется тугая затяжка соединительных узлов.
  2. Устанавливать прибор в доступном месте, чтобы в случаи поломки его можно было легко заменить. Так же, он нуждается в постоянном профилактическом обслуживании, которое заключается в осмотре сальника. При нахождении в воде большого количества примесей, они твердеют и приводят его к повреждению. Данные отложения необходимо удалить, а для снижения количества их образования лучше установить фильтр.
  3. Спускать воздух перед запуском системы, и профилактически 1 раз в месяц, через открытие специального крана. Воздух в магистрали осложняет движение воды, а это провоцирует образование холодных участков. При этом автоматика подаёт команду насосу, и происходит внеочередное его включение, тем самым, он запускается чаще. Это понижает его ресурс, и соответственно уменьшается срок службы.
  4. Проводить раз в год смазывание механизма, особенно приспособление «сухого» вида.

В заключении можно сказать, что водяные полы не будут эффективно функционировать без циркуляционного оборудования. Какой выбрать для тёплого пола насос — решать вам. Но если вы не уверены, что сможете самостоятельно установить оборудование, лучше пригласить профессионалов.

Учимся подбирать насос и трехходовой для теплого пола! Теплые полы от А до Я – часть 3

Watch this video on YouTube

Как рассчитать мощность

Какой котёл нужен для тёплых водяных полов — экономичный, поэтому выбираем с учётом его производительности. Чтобы подобрать подходящую модель, требуется рассчитать мощность.

Средний данный показатель агрегата для загородного строения — на 10 м2 требуется 1 кВт мощности, то есть, удельная производительность — 100 Вт на м2. Но это достаточно грубый расчёт, который подходит для здания из кирпича с минимальными теплопотерями.

При установке газового оборудования — необходимо подготовить и провести согласование проекта с госорганами, и получить разрешение от газовой инспекции. В проекте есть раздел, в котором указан расчёт мощности аппарата.

Если в планах размещение электрического или пиролизного котла, то применяется форма для подсчёта нагрузки дома. Формула подходит для регионов средней полосы, если квартира находится в северных районах, используется поправочный коэффициент 1,2 или 1,3. При плохой изоляции или обеспечения ГВС, так же применяется коэффициент 1,2.

Рассчитаем на примере производительность генератора для дома 250 м2 в северном регионе, с плохим утепление и ГВС:

Если помещение находится в центральном районе, то расчёт показатель выглядит так:

Если помещение хорошо утепленное и не требуется горячее водоснабжение, то:

Не рекомендуется делать большой запас мощности, помимо удорожания теплоэнергии, это приведёт к перегреву ТП и выходу из строя.

Особенности расчета теплого водного пола

Передвигаться босиком по теплой поверхности в собственном доме или квартире гораздо приятнее, чем по холодному покрытию, поэтому в последние годы многие владельцы недвижимости отдают предпочтение системе отопления, получившей название «теплый пол». Такая конструкция позволяет обеспечить комфортное пребывание в помещениях.

На практике чаще всего монтируют водяные или электрические полы. В первом случае нагревательным элементом конструкции обогрева является горячий теплоноситель.

Водяные системы можно назвать оптимальным выбором для частных домовладений по нескольким причинам:

  • они способны полноценно заменить отопление, предусматривающее использование радиаторов;
  • несмотря на дороговизну при монтаже в помещении большой квадратуры, конструкции окупают себя в течение 5-6 лет и они дешевле в эксплуатации, чем электрические полы.

Что касается квартир, расположенных в многоэтажных домах, то в них установка водяных теплых систем разрешается только в новостройках и то не во всех. В других жилых зданиях монтаж таких конструкций запрещен. Дело в том, что их можно подключить только путем врезки в систему централизованного отопления, что, скорее всего, приведет к падению давления и температуры в ней.

Своими силами смонтировать теплый пол практически невозможно, поскольку предстоит не только уложить трубы в бетонную стяжку, но еще и запустить в работу оборудование, например, циркуляционный насос и газовый котел. Кроме этого, перед установкой конструкции нужно выполнить точные расчеты, что сделать могут профессионалы, обладающие специальными навыками.

С целью экономии владелец недвижимости может самостоятельно выполнить некоторые работы, например, залить стяжку. Также будет не лишним предварительный расчет, чтобы хоть приблизительно знать размер денежных затрат.

Для того, чтобы определиться с финансовой стороной проведения монтажа, можно:

  1. Обратиться к мастерам, которые будут заниматься установкой системы. Им следует предоставить всю требуемую информацию и получить в итоге максимально точные сведения.
  2. Отыскать в Интернете сайт с онлайн калькулятором. Такие компьютерные программы подсчитывают будущие расходы на ремонт с разной степенью точности.
  3. Выполнить все вычисления самостоятельно. Правда, для этого необходимо узнать, как рассчитать водяной теплый пол правильно, иначе вычисления без обладания нужными навыками дадут только приблизительный результат. Правда этого будет достаточно для подсчета предстоящих затрат.

Гидравлическое выравнивание водяного теплого пола

У нас есть система водяного отопления, в которую входят водяные теплые полы, устроенные на основе насосно-смесительного узла и обычного коллектора с расходомерами или без. Это надежная, безопасная, комфортная и хорошо управляемая система теплых полов. Для того, чтобы она стала таковой на деле, а не только на рекламных проспектах, ее нужно настроить.

Для водяного пола в частном доме лучше использовать коллекторы с расходомерами, в этом случае управлять системой будет гораздо проще

Если вы читаете эту статью, но у вас подобный теплый пол в квартире или доме с центральным отоплением, то обратите внимание на максимальное рабочее давление коллектора, который вы выбрали, обычно у коллекторов с расходомерами оно 6 бар. Для центральной системы этого может оказаться недостаточно

Если у вас на коллекторе стоят сервоприводы, которые управляются автоматикой, то они и будут по необходимости регулировать расход теплоносителя. Тем не менее потребуется сделать предварительную настройку расхода в контурах. Если же у вас коллектор без приводов (в подавляющем большинстве случаев), то такая настройка является просто необходимой.

Расход теплоносителя через контур можно рассчитать по формуле:

Gуд = Q/(1,163*Δt), где

Gуд — удельный расход теплоносителя, (л/ч)/м2;

Q — удельная мощность теплого пола, Вт/м2; если не знаете, какую установить, подставляйте 50 Вт/м2

Δt — разница между температурой подачи и обратки, oC; если не знаете, какую установить, подставляйте 5oC

1,163 — поправочный коэффициент.

Далее, для того, чтобы получить необходимый расчетный расход теплоносителя через контур, необходимо удельный расход Gуд ((л/ч)/м2) умножить на площадь пола S (м2), которую обслуживает данный контур.

Итак, максимально простой способ произвести гидравлическое выравнивание теплого пола — это:

  1. рассчитать расход воды через каждый контур, умножив площадь пола, по которой этот контур проходит, на 8,6; таким образом, получим расход в л/ч;
  2. включить насос теплого пола, выставить на нем первую скорость (для среднего частного дома);
  3. выставить термоголовку или ручку смесительного клапана в положение примерно 30oC;
  4. убедиться, что вода свободно циркулирует по веткам и воздух выгнан;
  5. отрегулировать конура таким образом, чтобы на каждом расходомере добиться значений расхода, полученных в п.1;

Указанные действия обеспечат так называемую «преднастройку». Если все правильно рассчитано, то ее будет вполне достаточно. Но фактически в процессе эксплуатации внутрипольного отопления может понадобиться подрегулировать, основываясь на ощущениях комфорта. При настройке необходимо понимать, что контуры гидравлически взаимозависимы, «прикручивание» одного может повысить расход через другой. Также нужно быть готовым к тому, насос котла и насос теплого пола будут влиять друг на друга. Это не страшно, но, когда включается насос котла, производить настройку теплого пола невозможно, нужно подождать, пока он остановится.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
