Печь барбекю своими руками: делаем печь из кирпича, чертежи

Мода? Не только и не столько

Популярность барбекю объясняется не только его кулинарной гибкостью. Мангал может быть и одноразовым из фольги, а барбекю нужно строить. Вроде бы дороже и сложнее, но! Барбекю, родившийся в пещерах первобытных людей, прост по устройству и пластичен по конструкции.

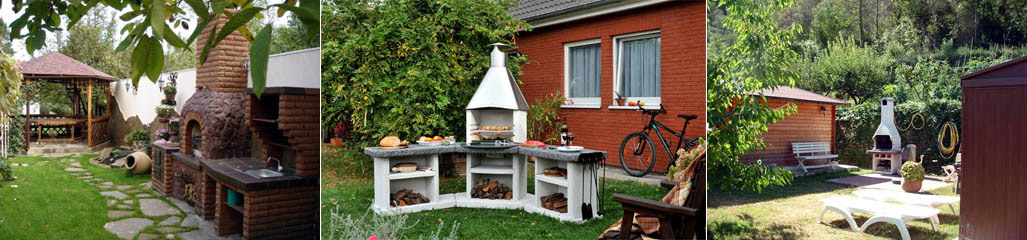

Зоны барбекю

При теперешних повышенных требованиях к качеству жизни и острой тяге к природе на перенаселенной Земле из этого совершенно естественным образом вытекает такое явление, как зона барбекю на даче, см. рис. Для нее хватит и стандартных советских 6-12 соток (слева на рис.), и вовсе крохотного закутка у загородного дома (в центре). В то же время зона барбекю натурально вписывается и в роскошную усадьбу (справа).

Почему? В зоне барбекю мы все как бы возвращаемся к нашим пращурам. «Золотой век» из древних легенд на самом деле был суровым и жестоким; в своей постели от старости тогда умирали единицы. Но и равны между собой были все, а право выделиться среди прочих нужно было заслужить своими личными достоинствами, постоянно рискуя жизнью. В зоне барбекю генофонд напоминает нам об этом, так что «варварский» в данном случае не только метафора. Получив же генетическую встряску с зарядом бодрости и энергии, но без малейшей опасности, можно, сделав всего несколько шагов, вернуться к современной комфортной, но скучноватой жизни.

Фундамент

Материалы

Основными материалами для монолитной плиты являются: бетон, арматурные сетки.

Для устройства фундамента достаточно применить бетон по прочности на сжатие В15 (М200). Приготовить его можно, соблюдая пропорцию:

Цемент М 400 — 1 часть.

Щебень или гравий, крупность которого должна быть меньше 30 мм — 4 части.

Песок — 2 части.

Примеси в песке глины, органических частиц, слюды, а также пылевидных включений должны составлять не более 10% от его объема. В крупном заполнителе (гравий, щебень) количество примесей, понижающих прочностные свойства бетона, должно составлять менее 2%.

Расход составляющих бетона по весу в расчете на 1 м3:

• цемент — 325 кг;
• песок — 1300 кг;
• щебень — 1300 кг;
• вода 205 кг.

Арматура

Для армирования фундамента берется сетка из арматуры класса АIII

Размер фундамента принимаем больше размера печи на 10 см с каждого края. Если печь имеет размер 1400х1000 мм, то фундамент будет 1600х1200 мм.

Инструменты

• щуп (для уплотнения бетона);
• трамбовка (узкая), защищенная металлом;
• трамбовка (круглая) с двумя ручками;
• трамбовка (квадратная), обитая снизу металлом;
• гладилка (для разравнивания бетона);
• скребок (для удаления цементного молока);
• полутерок;
• доска (для разглаживания бетона);
• кельма;
• лопата — прямая режущая часть;
• лопата — остроконечная нижняя часть;
• лопата для раствора.

Укладка бетонной смеси

Правильно подобранный и сделанный фундамент — гарантия прочности и долговечности всей конструкции

Здесь очень важно знать, какой грунт станет основанием для печи. Достаточно плотный грунт вполне может удержать конструкцию печи-барбекю

Но здесь есть подводные камни, о которых необходимо знать.

Существуют грунты, которые могут изменять свой объем из-за намачивания или понижения температуры. Это набухающие глинистые, просадочные лессовые и с содержанием растворимых солей, водонасыщенные (при замерзании лед увеличивает объем грунта), с частицами биологического происхождения (торф) и т. д. Эти грунты требуют специальных мероприятий по их укреплению.

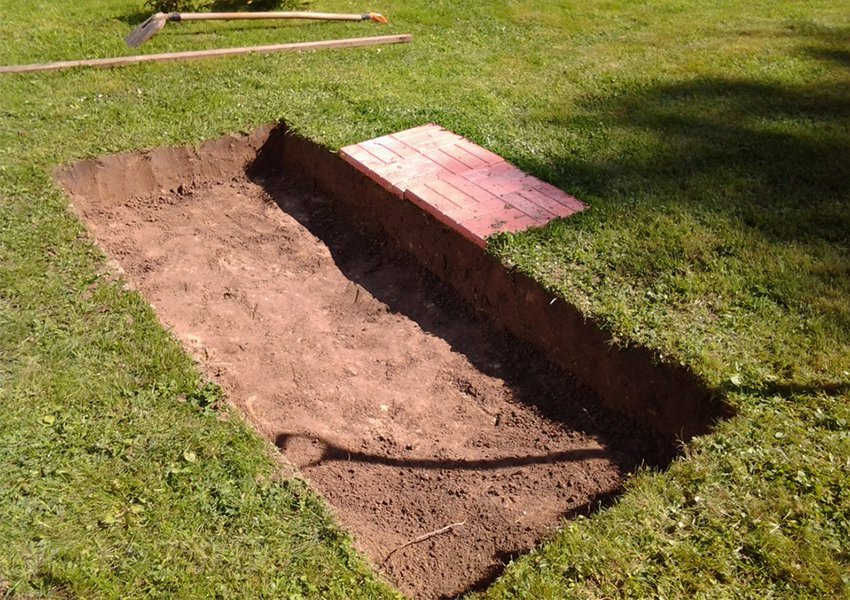

Разметку будущего фундамента можно сделать, натягивая бечевку на колышки. Размер ямы для песчаной подушки принимается по размеру фундаментной плиты (160х120 см). Так как печь-барбекю будет находиться на улице, грунт в зимний период времени будет подвергаться замораживанию и оттаиванию. В зависимости от типа почвы, глубина песчаной подушки может достигать 1000 мм.

Заполнение ямы песком необходимо проводить послойно (15 см) с трамбованием, либо с проливкой водой для уплотнения. На землю до укладки песка можно постелить геотекстиль, который пропускает воду, но препятствует размыванию песка грунтовыми водами.

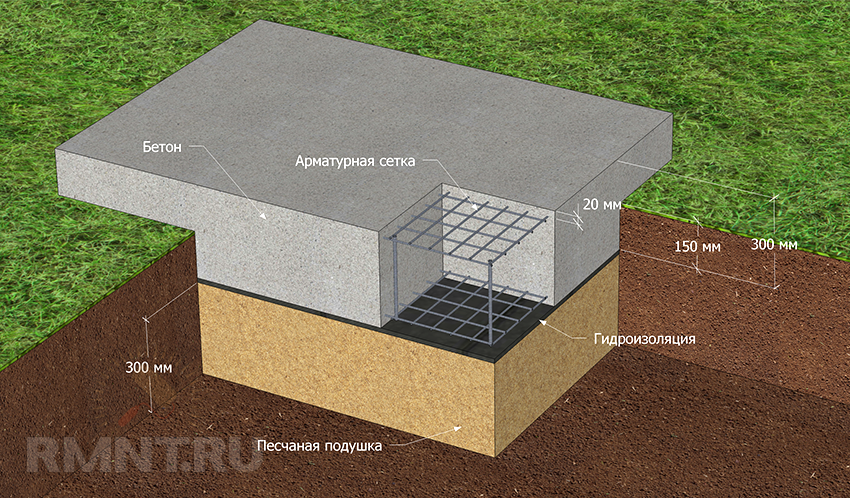

На песчаную подушку нужно уложить гидроизоляцию из 2-х слоев рубероида. Это позволит защитить бетон от воды в грунте и удержит не затвердевшую бетонную смесь от протекания в песок.

Доски для опалубки применяют хвойных и лиственных пород толщиной не менее 2 см и не шире 15 см. Стойки, к которым в дальнейшем будут крепиться доски опалубки, вбиваются в землю через 50 см, а затем укрепляют их подкосами. Прежде чем начать укладку бетонной смеси, необходимо очистить опалубку от грязи и увлажнить.

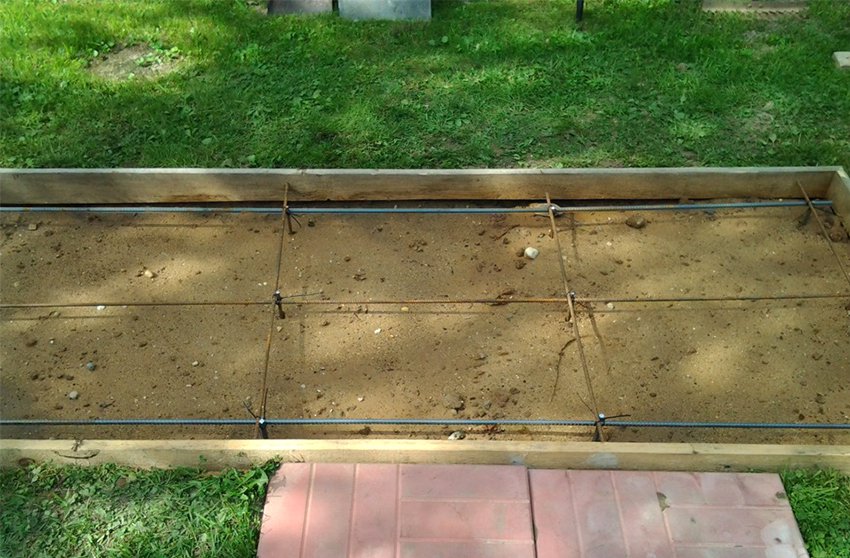

Далее производится установка арматуры в опалубку. Арматурные сетки с помощью вертикальных стержней связывают в объемный каркас, учитывая расстояние между ними и величину защитного слоя рабочей арматуры — 2 см.

Бетонирование желательно сделать за один раз. Это обеспечит одинаковые сроки твердения бетона. Также нельзя забывать о трамбовании бетонной смеси для удаления образовавшихся пузырьков воздуха и уплотнения бетона.

Чтобы поддержать влажностный режим, необходимый для нормального твердения бетона, его покрывают увлажненной мешковиной, брезентом или другим подобным материалом. Можно через 3 часа после заливки бетона на его поверхность насыпать слой влажных опилок, либо песка, которые периодически увлажняют (5 раз за день). Такой режим поддерживается 7–14 дней, пока бетон не достигнет 50–70% своей прочности.

Важно! При температуре наружного воздуха ниже +5 °С свежий бетон нужно утеплить для соблюдения равномерного режима схватывания.

Опалубку можно снимать, когда бетон наберет не менее 50% прочности. В днях это будет зависеть от температуры воздуха:

• +5 °С — 12 дней;
• +10 °С — 8 дней;
• +15 °С — 7 дней;
• +20 °С — 6 дней.

В любом случае показателем для возможности снятия опалубки будет твердость углов и поверхности конструкции. Приступать к работам по возведению печи-барбекю можно только через 2 недели, учитывая температуру воздуха.

Корпус печи-барбекю Гудкова

Материалы

Кирпич огнеупорный (шамотный) ГОСТ 390–96.

Кирпич глиняный обыкновенный ГОСТ 530–2012.

Корпус печи выкладывается из кирпича либо огнеупорного, либо керамического (обязательно полнотелого). Огнеупорный кирпич выдерживает 1300 °С и более. Обыкновенный глиняный кирпич должен быть хорошо обожжен. Недожженный, пустотный, силикатный, а также кирпич с трещинами для печной кладки не подходит.

На печь потребуется кирпича — 465 шт.

Печные приборы:

• однокомфорочная плита варочная 420х500 мм;
• решетка–мангал 420х500 мм;
• металлический лист 500х600 мм;
• прочистная дверка 140х140 мм;
• поддувальная дверка 270х140 мм;
• топочная дверка 250х270 мм;
• колосниковая решетка 300х200 мм;
• уголок стальной 32х32х4 мм длиной 500 мм — 4 штуки, 600 мм — 6 штук;
• проволока стальная 2 мм — 10 м;
• шнур асбестовый 5 мм — 10 м.

Глино-песчаный раствор

Для печных работ применяется в основном пластичная чаще всего красная глина и мелкий просеянный песок. Необходимая пропорция состава раствора берется, исходя из жирности глины. Жирность зависит от процентного состава в ней песка:

• жирная — 2–4%;
• средняя — 15%;
• тощая — 30%.

Состав раствора (глина, песок):

• жирная — 1:2,5;
• средняя — 1:1,5;
• тощая — 1:1.

Важно! Перед началом работ глину замачивают на сутки, а затем, постепенно размешивая, добавляют понемногу песок.

Можно также купить готовую растворную смесь для печных работ. Такие смеси выдерживают высокие температуры и значительно сократят время, необходимое на приготовление раствора.

Инструмент печника

Печная кладка — это та же кирпичная кладка, поэтому в основном и инструмент для нее практически такой же.

1 — кирка; 2 — кельмы; 3 — киянка; 4 — расшивка; 5 — отвес; 6 — уровень; 7 — угольник

Корпус садовой комбинированной печи

Работы по возведению корпуса печи необходимо проводить только при наличии хотя бы временного навеса над ней. Для удобства работ можно выложить корпус сначала насухо, подбирая кирпич.

Важно! Нельзя обколотой стороной кирпича выкладывать внутрь топливника или дымохода.

Перед укладкой глиняный кирпич увлажняют, на 1–2 мин. опуская в воду. Шамотный кирпич только ополаскивают, чтобы убрать пыль. Толщина шва у глиняного кирпича должна составлять менее 5 мм, а у шамотного — 3 мм.

При производстве печных работ необходимо соблюдать строгую горизонтальность поверхностей каждого ряда и вертикальность углов. Перевязка швов должна составлять 1/2 кирпича.

Все печные приборы устанавливаются одновременно с кладочными работами. Металл и кирпич имеют разную величину линейного расширения, поэтому все металлические элементы печи устанавливаются с зазором в 3–5 мм, затем этот промежуток заполняется асбестовым шнуром.

К печным дверцам крепится стальная проволока для заделки ее в кладку.

Порядовки

Можно установить чугунную варочную печь, а можно и решетку-мангал по желанию.

При устройстве свода над варочной плитой кирпич устанавливается на стальные уголки. Также на уголки укладывают решетку-мангал или чугунную плиту. Канал дымохода для садовой печи-барбекю можно делать 270х140 мм, 270х270 мм, а также 400х140 мм. Внутреннюю стенку дымохода необходимо оштукатурить, чтобы она была ровной и не давала копиться в неровностях копоти.

Для пожарной безопасности печь-барбекю устанавливается не ближе 7 м от стен дома. Отделка такой печи выбирается по вкусу хозяина. Это может быть расшивка швов, оштукатуривание или отделка изразцами.

Просушка печи проводится осторожно, не торопясь. Небольшим количеством топлива ее топят в течение 3–8 дней.. Любой праздник на свежем воздухе вряд ли обходится без вкусно приготовленной еды на огне, который насыщает ее энергией природы

А печь, сделанная своими руками, воплотит любые рецепты гостеприимного хозяина.

Любой праздник на свежем воздухе вряд ли обходится без вкусно приготовленной еды на огне, который насыщает ее энергией природы. А печь, сделанная своими руками, воплотит любые рецепты гостеприимного хозяина.

рмнт.ру

Простые конструкции

Не всегда есть возможность построить угловой барбекю из кирпича с дымоходом и рядом стоящими тумбами или столешницами. Это достаточно большие денежные вложения. Есть вариант намного проще. К примеру, на фото ниже показан кирпичный мангал, конструкция которого уж очень простая. По сути, это невысокое кирпичное сооружение, состоящее из трех стен, которые формируют место для установки металлического мангала. И хотя на фотографии показана расположенная в одном направлении конструкция, сделать точно такую же углового типа не проблема.

Простая конструкция кирпичного мангала Источник pinterest.com

К этому сооружению из кирпича можно пристроить и столешницу, и тумбы. Но даже в этом случае это будет намного дешевле и проще, чем городить сложную постройку. При этом простая модель мангала дает возможность поэкспериментировать с приготовлением продуктов, если расположить от зоны горения решетки на разной высоте.

Единственный минус простых барбекюшниц – это дым, который валит из зоны горения топлива. Но это не самый большой недостаток. Ведь жарить мясо или овощи на мангале приходится не каждый день. Так что можно и потерпеть. Но это неудобство будет зависеть от правильного размещения кирпичного строения. Поэтому перед тем как планировать, проектировать и строить кирпичный мангал, необходимо продумать его расположение относительно розы ветров. То есть он должен располагаться так, чтобы ветер все время дул в сторону задней стенки.

В видео показаны особенности кладки кирпича при строительстве углового мангала:

Строительство печи барбекю

Для создания подобной конструкции используется кирпич или камень. Некоторые мастера выбирают огнеупорный кирпич для кладки печи, а именно тех её частей, которые контактируют с огнём.

Самый простой вариант – это конструкция с мангалом в виде буквы П высотой в 1 м. Между двумя стенами закрепляется пара решёток на расстоянии в 20–30 см. Нижняя деталь должна быть более плотной, ведь здесь укладывается уголь.

Другой вариант считается довольно сложным, ведь речь идёт о стилизации под уличный камин. Такая конструкция предусматривает наличие вытяжной трубы, а также конусообразной надстройки. Естественно, для создания подобного барбекю нужны специальные навыки и знания.

Сооружение жаровни

Прежде всего, нужно определиться с габаритами печи. После выполнения расчётов устанавливается ленточный фундамент. Для его заливки потребуются шнуры, с помощью которых выполняется разметка, и доски. Когда фундамент будет готов, начинается укладка кирпича. При этом необходимо делать небольшие насечки, что обеспечит лучшую адгезию. В процессе выполнения работ необходимо использовать уровень, чтобы убедиться в том, что кладка ровная.

Всего потребуется 6 рядов кирпича. После этого обустраивается выступ для поддона и решётки. Для этой цели необходимо уложить седьмой, восьмой и девятый ряд в полкирпича. Далее, выполняется ещё 4 ряда.

Для опоры используются металлические стержни. Их выкладывают между шестым и седьмым рядом.

Сооружение рабочей поверхности

При самостоятельном создании печи барбекю стоит организовать рабочую поверхность. На ней можно подготовить мясо к обжарке и разложить приборы.

Для создания такой поверхности укладывается прочный ленточный фундамент, который заливают бетоном рядом с боковой стеной печи. Когда бетон полностью высохнет, необходимо уложить 6 рядов кирпича, а затем закрепить лист фанеры сверху. Здесь монтируются доски. Их отделывают плиткой. Также для этих целей можно использовать мраморную плиту.

Когда жаровня и рабочая поверхность будут готовы, все швы следует обработать. После этого барбекю с мангалом оставляют на несколько дней до полного затвердевания раствора.

Чтобы конструкция прослужила как можно дольше, необходимо избегать растапливания печи сразу после дождя. В противном случае на стенах появятся трещины. После окончания дачного сезона все решётки аккуратно очищаются, а затем их убирают на хранение. Саму печь накрывают плёнкой или специальным чехлом.

Простой мангал из кирпича

Любое сооружение из кирпича требует фундамента. И даже такой небольшой мангал, как представлен ниже, очень нежелательно ставить прямо на почву. Фундамент заливать придется. Сделать его можно ленточным или плитным. Плита надежнее: зимой ее не поведет и кладка не развалится.

Популярные статьи Почему не цветёт древовидный пион?

Этот простой мангал из кирпича своими руками сможет сложить даже новичок

Размеры фундамента под мангал из кирпича на 10-15 см больше его габаритов. Сначала снимается растительный слой, при необходимости котлован углубляется на 10-15 см. Дно его выравнивается и трамбуется. Насыпается слой щебня 10 см и снова трамбуется. Желательно использовать при этом виброплиту: ручной трамбовкой вы достаточно грунт не уплотните. Высота ленты — 20-30 см, толщина плитного фундамента — 10 см.

В зависимости от выбранного типа фундамента сооружается соответствующая опалубка. Для большей прочности делают армирование прутком 10-12 мм диаметра. Для ленты — по периметру укладывают две нитки, для плиты делают «клетку»: укладывают прутки вдоль и поперек с шагом 20 см. Заливается все бетоном марки не ниже М200.

Если температура во время строительства держится в районе +20°C, примерно через неделю можно продолжать работы: бетон набрал более половины прочности. На него укладывают два ряда гидроизоляции (рубероид, толь, современные рулонные гидроизоляции), промазывают битумной мастикой или другим жидким гидроизоляционным раствором. После этого можно начинать кладку.

Размеры и материалы

Это небольшой мангал из кирпича своими руками сложить можно даже не имея никакого опыта. Он представляет собой сооружение в виде буквы «П». Есть две части: собственно жаровня и рядом столик. Конструкция несложная и легко модифицируется. Можно добавить еще одну секцию рядом, сделать шире или уже, глубже или мельче. Можно сделать два выступа под решетки — это если готовиться будет большое количество шашлыков.

В базовом варианте размеры такие:

• ширина 180 см;
• глубина 90 см;
• высота мангала 100 см.

Для кладки этого садового мангала можно брать полнотелый керамический кирпич, можно использовать и шамотный ША-8. Для данной ниже порядовки использовано 202 кирпича.

Для нижней части — до 5-го ряда — раствор используют цементно-песчаный 1:3 или с добавлением к нему одной части извести. Далее, там где уже будет идти нагрев, используется глиняно-песчаный раствор. Его пропорции подбирают исходя из качеств глины (жирная, нормальная, тощая). По густоте — он не должен быть слишком жидким, но и не слишком густым. Примерно, как хорошая густая сметана.

Порядовка и порядок работ

Этот дачный мангал складывается из кирпичей, уложенных «на постель». Два выступающих ряда (кирпичи уложены поперек) служат опорой для листа жаровни и сетки мангала. Тут можно класть и на ложок (ставить на узкую часть), тогда лист поднимется чуть выше. В нижней части можно складывать дрова или использовать для других хозяйственных нужд.

Ряды кладутся в перевязку — со смещением, для этого нужны половинки кирпичей. Их можно нарезать болгаркой. Первые шесть рядов формируют жаровню и стол справа. Начиная с 7-го ряда кладка идет только в той части, где будет располагаться сам мангал.

Толщина шва 5-8 мм. Она должна быть одинаковой.

Порядовка небольшого дачного мангала из кирпича

Чтобы не нарушить геометрию при строительстве, можно натянуть шнуры и по ним ровнять все ряды. Но каждый кирпич и каждый ряд контролируете уровнем на горизонтальность. Постоянно нужно проверять вертикальность стенок и углов. Для этого используют строительный отвес (шнур с грузком на конце). Можно вертикальность проверять и уровнем, но он имеет погрешность, тем более, если это не профессиональный, а любительский инструмент. Так что при такой проверке есть солидная вероятность получить жаровню с косыми, заваленными стенками.

Порядовка этого кирпичного мангала проста, и дополнительных пояснений не требует. Могут возникнуть вопросы по поводу сушки. Если погода сухая, оставляйте мангал сушиться на три-четыре дня. Потом можно понемногу разводить огонь. Пару дней топите в щадящем режиме, используя тонкие дрова и понемногу. Потом можно зажарить первую партию шашлыков.

Один из вариантов простого мангала из кирпича. От базового вариант отличается тем, что есть два ряда выступающих кирпичей. Еще одно отличие — столик имеет меньшие размеры

Если предвидятся дожди, а над мангалом нет навеса, накройте его клеенкой. Примерно через неделю можно начинать медленную просушку: огонь разводите небольшой и ненадолго. Сушка будет идти тоже 2-3 дня. Затем мангал из кирпича, сложенный своими руками можно испытывать.

Возможно, вам будет интересно почитать «Как сделать мангал из металла своими руками»

Порядовка и схема кладки

https://youtube.com/watch?v=oylkEIHYiII

Сняв опалубку и дождавшись покуда бетон окрепнет, настает самый ответственный из этапов – кладка кирпичей. На плите наносят разметку, обозначив габариты будущей конструкции. Нужно еще раз приложить уровень и убедиться, что поверхность горизонтальная. В случае обнаружения существенных погрешностей, их устраняют.

Ряды с первого по четвертый необходимо укладывать ложковой перевязкой. Перед пятым рядом кладется уголок 40х40 мм с фронтальной стороны – он будет выполнять роль своеобразной опоры. Чтоб получились основания для поддона и полки, бока пятого ряда кладутся тычковой перевязкой.

Ложковой перевязки следует придерживаться, укладывая ряды с шестого по восьмой. Ряд под номером девять делается аналогично пятому, чтобы образовались опоры под столешницу и решетку.

На этом можно считать завершенным возведение стола. Далее печь барбекю своими руками будет строиться лишь со стороны жаровни. Снова ложковой перевязкой укладываются кирпичи с десятого по четырнадцатый ряды. Перед пятнадцатым рядом вновь кладется металлический уголок с фронтальной стороны, выполняющий роль опоры для печного свода. Кладется пятнадцатый ряд.

Затем нужно обустраивать постепенно сужающийся свод. Сделать его можно чередую тычковую и ложковую связку, постепенно смещая в центр. У шестнадцатого ряда тычковая вязка делается с фронтальной стороны, ложковая – по бокам. У семнадцатого – наоборот, в восемнадцатом ряду вновь меняем. Образовавшиеся выступы можно обустроить по своему назначению.

С девятнадцатого по двадцать первый ряд укладывают ложковой кладкой.

Двадцать вторым ядом начинается труба. В двадцать третьем ряду делается необходимое сужение и работу продолжают в той же последовательности до желаемой высоты. Чем выше – тем лучше будет тяга.

В предпоследнем ряду делаются окошки для удаления дыма. Последний ряд будет закладываться полностью.

Работу можно считать оконченной. Покуда раствор будет засыхать, остается подумать о внешней отделке и надежной защите от капризов природы.

Рекомендуем прочитать инструкцию по изготовлению фальш камина своими руками

Отделочные работы

Необходимо смонтировать полки, отделочную столешницу, сетку для жарки и поддон под угли. Последний выполняют из листа стали, у которого подогнуты края. Минимальная высота борта – около 5 см.

Решетку можно забрать из старой духовки или купить новую хромированную модель. Главное, чтоб она подходила по размерам. Столешницы и полки делаются из влагостойкого материала.

Сверху труба должна закрываться крышей из нержавеющей стали. Это защитит дымовые окошки от дождей. Монолитную плиту обкладывают плиткой или керамогранитом, чтобы не допустить проникания внутрь влаги.

Вокруг печи-барбекю можно обустроить полноценную беседку, навес которой будет накрывать конструкцию

Очень важно, чтобы легко воспламеняющие предметы и материалы располагались подальше от кирпичных стенок, которые сильно разогреваются

Сварив коптильную камеру, расширится функциональность печи.

Видео инструкция

Заключение

Построить печь барбекю своими руками не трудно, если грамотно и не спеша спланировать каждый из этапов и хорошо подготовиться к работе. Самый важный из этапов – кладка. От качества ее выполнения будет зависеть долголетие службы всей конструкции.

Дымоход

Самым сложным узлом очага с дымоходом является узел сопряжения топки с трубой по следующим причинам:

• сечение дымохода гораздо меньше размера топочной камеры, поэтому каждым рядом кирпича необходимо его уменьшать;
• форма кирпича правильная, торчащие внутри конструкции углы автоматически становятся сборниками сажи и ухудшают тягу, поэтому конструкционный материал следует подрезать угловой шлифовальной машиной;
• качественные порядовки позволяют пошагово осуществить крой кирпича и уложить его без ошибок.

На нижнем фото приведено устройство мангала с дымоходом достаточно простой конструкции и полная схема с чертежами.

Фото увеличивается при клике

Для увеличения нажмите на схему порядвки

Проще всего изготовить дымоход из того же материала, что и сам мангал, хотя не всегда это видно на первый взгляд. Может казаться, что просто установить трубу и забыть будет значительно легче, но многие неопытные строители не учитывают один момент. А именно то что данный вариант сразу обеспечивает герметичность узла сопряжения трубы с жаровней, что убирает некоторые нежелательные трудности при строительстве. Однако, если делать кирпичом, тогда наружный размер кладки будет значительно больше, чем дымохода из сэндвича или асбоцементной трубы, что влияет на размер дыры в крыше, если он нужен. Это обязательно надо учитывать при выборе.

Приведём вам один из вариантом оформления верхней части кирпичного дымохода на нижнем фото и том, что справа, а вы уже решайте, подходит вам такой вариант или нет. Здесь видно, как пошаговые этапы строительстве, так и конечный результат.

Это обеспечивает соответствие архитектурного стиля и достаточную эстетику восприятия экстерьера беседки, в которую встроен мангал.

Возводим стены барбекю

Для предохранения фундамента от сырости и для того, чтобы кирпич предохранить от грунтовой влаги, обмазываем расплавленным гудроном стенки фундамента. Сверху кладем один-два слоя рубероида. Готовим раствор для работы (приготовление смотри выше). На раствор кладем в один слой кирпичей. Если критически рассматривать выбранный нами проект барбекю, то рекомендую фундамент сделать на 10-15 см шире границ печи. Это рекомендуем делать, чтобы была возможность положить половые доски будущей беседки. Второй ряд барбекю выкладываем в столбики. На седьмом и десятом ряду устанавливаем металлическую плиту толщиной примерно 0,5- 1,0 см. Размер листа меньше печи на половину кирпича.

Внимание! Обязательно устраивайте перерывы при выполнении кладки стен барбекю. Необходимо через каждые 4-7 рядов, смотрите чертеж барбекю из кирпича, дать стенкам подсохнуть

Раствор проседает, межкирпичные швы подсыхают. Время на усадку стены примерно один-два дня, зависит от температуры воздуха. Возможность делать перерывы в работе – это большое преимущество перед наемными работниками, которые стремятся сдать объект в короткие сроки.

Болгаркой или пилой с мокрой резкой выбираем половину кирпича, чтобы в паз положить лист металла. Продолжаем возводить стены, в соответствии с рисунком. Доходим до 15 ряда кирпичей , после которого необходимо сделать свод. Предварительно делаем шаблон из дерева (рисунок 2). Выпиливаем лист фанеры. Подбираем размеры фанеры исходя из требуемой кривизны. На доске, карандашом отмечаем кривизну, выпиливаем лобзиком. Получается дуга. Также поступаем со второй доской. Прибиваем лист фанеры по кривой стороне доски. Для усиления конструкции между досками вставляем еще одну доску и скрепляем их вместе. Шаблон готов. Устанавливаем его между стенками, а сверху на раствор укладываем кирпич. Не забудьте, чтобы в центре кирпич находился посередине конструкции.

Рисунок 3. Шаблон для полукруглой арки над печным отверстием

Как выбрать место для барбекю

Барбекю является отличным дополнением к беседке, открытой террасе. Зону отдыха можно сделать красивой и функциональной. Рекомендации по выбору места расположения барбекю:

• согласно нормам пожарной безопасности, барбекю устанавливать, как минимум в 7-ми метрах от стен дома;
• над печью установить навес, выступающий по сторонам на 0,5 м. Навес убережет кирпичную кладку от разрушений;
• при установке раковины, побеспокоится о подаче воды и выводе канализации;
• сделать электрическую развязку для освещения и электроприборов;
• лицевая сторона печи должна быть повернута к зоне отдыха. Это удобно для подачи блюд, общения, а также позволит наблюдать за очагом и процессом приготовления пищи.

Общее устройство печи-барбекю с казаном и мойкой

Печь-барбекю — это капитальное строение для готовки различных блюд на жару раскалённых углей. Особенность этой установки заключается в том, что процесс приготовления пищи осуществляется на металлической решётке без открытого пламени, а жаровня не закрывается крышкой.

В терминологическом аспекте под понятием «барбекю» подразумевается способ запекания мясных или растительных продуктов над тлеющими углями при температуре в пределах 100–130°С.

Для удобства приготовления пищи такие устройства модернизируют, пристраивая к ним дополнительные отсеки и установки. Приобрела большую популярность конструкция, совмещающая в себе печь-барбекю, жаровню с возможностью установки казана, а также пристройку с мойкой. Следует отметить, что жаровню легко превратить в обычную плиту, если убрать казан, а на отверстие положить чугунные кольца разных размеров, образующих сплошную поверхность.

Капитальная печь барбекю имеет много положительных и несколько отрицательных качеств.

Таблица: достоинства и недостатки печи-барбекю

Плюсы

Минусы

надёжность и долговечность конструкции; пожаробезопасность, так как в процессе готовки не используется открытое пламя; особый вкус приготовленных блюд, причём хрустящая корочка удерживает естественную влагу в продуктах; внешняя привлекательность, благодаря чему она станет украшением любого участка; возможность построить над ней навес или беседку, из-за чего проливной дождь не станет помехой для приготовления еды и общения с друзьями; индивидуальность дизайна, проявив креативное мышление, можно возвести конструкцию по собственному проекту; возможность использовать разные техники приготовления пищи; разноплановое строение, которое зависит от собственных возможностей и размеров площади под застройку, для её возведения разработано много конструкций как малогабаритных, так и модернизированных различными установками и приспособлениями, образующие целые комплексы для приготовления разных блюд.

необходимость выделения большого участка для строительства, причём подойдёт не всякое место на территории; невозможность перемещения; необходимость установки капитального фундамента; потребность в наличии для её строительства не только навыков кирпичной кладки, но и опыта в печном деле; высокая стоимость.

Фундамент

Работа по обустройству зоны барбекю начинается с заливки фундамента независимо от размеров конструкции. От качества основания в немалой степени зависит срок службы сооружения.

Для фундамента необходимо выкопать котлован, глубина которого составляет 25 см. Размер основания отмеряют на 50 см больше, чем размер печи.

Дно утрамбовывают, засыпают щебенкой. Затем льют небольшой слой бетона, крепят арматуру для прочности.

Металлические стержни забивают вертикально и укладывают горизонтально, скрепляя в местах пересечения для придания дополнительной прочности.

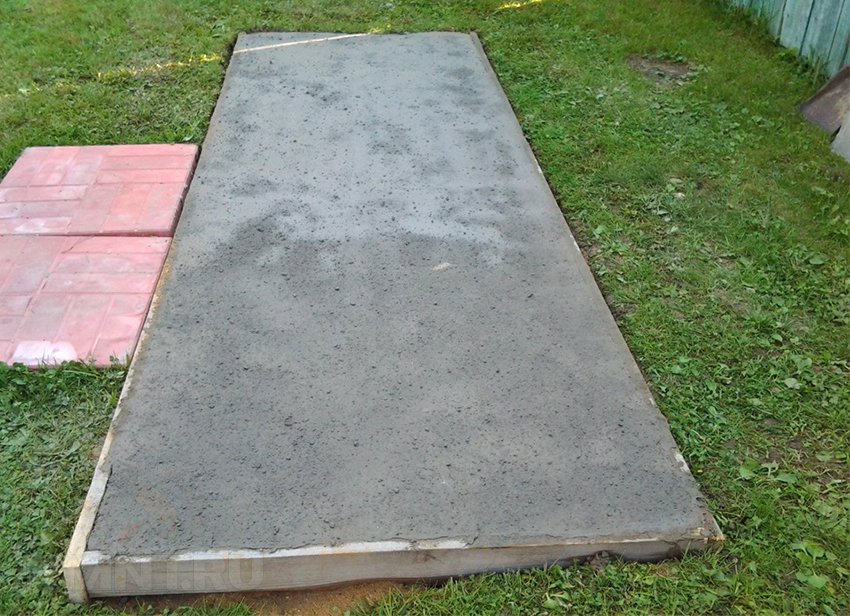

После этого котлован заполняют бетоном полностью и выдерживают в течение 3 суток, накрыв металлическим листом. Под края листа подкладывают кирпичи, чтобы поверхности не соприкасались.

Для защиты от влаги на фундамент надо уложить лист рубероида.

Как построить мангал из кирпича своими руками — пошаговая инструкция с фото

Жаровню необходимо делать, в точности выполняя следующие пункты:

На площадке, которая подходит для размещения кирпичного мангала, следует подготовить яму, которая уходит в глубину на 30 см. Выкопанный котлован должен быть хотя бы на 10 см длиннее и шире приспособления для приготовления мяса.
Вниз ямы надо насыпать слой песка толщиной более 30 см, а затем утоптать его, придав ему плотность и ровность. Сделанную «подушку» необходимо покрыть гравием, тем самым уменьшив глубину котлована ещё на 10 см. После этого дно требуется снова утрамбовать и разровнять.
Теперь в яму можно класть вспомогательную деревянную конструкцию и арматуру, то есть решетку из прочных металлических прутьев, имеющую ячейки размером 15х15 см.

Пришло время заливать опалубку жидким бетоном

Важно, чтобы смесь, которая вскоре затвердеет, распределилась равномерно по всей поверхности. После этого в работах по строительству мангала следует сделать двухнедельный перерыв, ведь именно столько времени застывает бетон

Дабы засыхающий фундамент не растрескался на солнце, его рекомендуется время от времени увлажнять, закрывая толстой полиэтиленовой плёнкой.
Спустя 2 недели можно покрывать бетон материалом, защищающим от негативного воздействия влаги, например, листом рубероида.
После сооружения фундамента следует приступать к основному этапу — строительству кирпичного мангала.

Первый ряд керамических блоков следует уложить на поверхность без допущения погрешностей, предварительно сделав разметку.

Возведя кирпичную кладку, нужно заняться сооружением столбчатого основания для опор, на которых станет держаться крыша. Главное, чтобы эти столбы располагались на расстоянии 2 м от огня. Чтобы их установить, требуется выкопать в грунте 4 ямки глубиной 0, 6 м и диаметром около 30 см. Дно каждой надо засыпать щебнем, обязательно притоптав его, чтобы получился слой в 10 см. Верх пласта из щебня следует присыпать песком и утрамбовать, дабы толщина нового слоя тоже соответствовала 10 см.
Потом необходимо свернуть в трубу рубероид и установить его в яме в качестве опалубки, возвышающейся на 30 см над уровнем грунта. Внутрь гидроизоляционного материала следует поместить металлические прутья, выполняющие роль костяка будущей опоры. Сразу после этого в опалубку надо заполнить бетонной смесью. При этом поверхность бетона должна оказаться выше уровня земли на 10 см. Когда основание застынет, на него нужно будет уложить кладку из 4 кирпичей.
Теперь можно устанавливать жаровню, используя для этого металлический поддон. Они станут основанием для зоны топки. Затем можно выкладывать на этом месте кирпичи, оставляя кое-где зазоры, не заполненные клеевой смесью. Они нужны для проникновения воздуха в камеру, который будет поддерживать горение дров.

После этого следует выполнить кладку дымохода. При этом каждый проход полагается сужать на треть, главное, делать это равномерно.
Закончив со строительством мангала, можно устанавливать опоры для навеса, защищающего приспособление от осадков. Для этого на бетонную поверхность надо уложить рубероид, а затем поставить брусья их дерева. Они крепятся к кирпичам посредством болтов и металлических пластин. Каждый брус должен иметь пропил позволяющий фиксировать верхнюю обвязку.
Между поставленными деревянными столбами следует зафиксировать укосы, задача которых — сделать приспособление для жарки шашлыков прочным.
Потом можно устанавливать верхнюю обвязку из брусьев и изготавливать стропила для крыши. Их лучше делать из брусьев, имеющих сечение 100х50 мм.

Теперь надо прикрепить изготовленные с уклоном в 30о стропила к верхней обвязке, тем самым получив конструкцию с 4 опорами и 3 V-образными деталями стропил.
Затем в перпендикулярном брусьям направлении нужно выложить деревянную обрешётку, закрепляя её саморезами. Готовое основание следует покрыть металлочерепицей, используя при этом саморезы.

Видео: строительство мангала из кирпича

https://youtube.com/watch?v=Uyw3LHjOyGo

Мангал из кирпича, сделанный своими руками, вскоре подарит немало положительных эмоций. Получив его, хозяева дачи смогут угощать гостей вкусной едой и хорошо проводить время в течение выходных. Всё-таки жаровня, созданная по самостоятельно составленному проекту, будет выглядеть так, как ранее только мечталось.

Инструменты и материалы

Перед тем, как построить кирпичный мангал на даче, нужно по готовому или составленному заранее проекту самостоятельно рассчитать требуемое количество материалов.

Расчет делается так, чтобы материал был с небольшим запасом. Из инструментов понадобятся:

• лопата;
• корыто или бетономешалка;
• ведра для раствора;
• мастерок;
• уровень, отвес;
• дисковая пила;
• шамотный (печной) кирпич, выдерживающий температурные перепады без растрескивания.

Расходные материалы:

• материал для фундамента (бутовый камень, цемент, песок, щебень, доски или гладкая фанера для опалубки);
• арматурная сетка;
• лист железа;
• металлические решетки, задвижки, уголки, дверцы.

Если мангал проектируется с нишами и рабочей областью — дополнительно понадобится столешница из камня. В качестве кладочного раствора обычно берут смесь глины с песком, по крайней мере, для топки.

Цементный раствор будет быстро разрушаться и растрескиваться при воздействии высоких температур (может достигать 1000 °С в топке) и температурных перепадов. Глину обязательно предварительно замочить на несколько дней. Глина и строительные смеси с ней предлагаются в строительных магазинах.
