Эффективность потребления топлива
Тематические отопительно-варочные агрегаты бывают трех видов:
- Камерными;
- Канальными;
- Колпаковыми.
Первый вид представлен преимущественно буржуйкой, которая в народе является наиболее распространенным автономным средством отопления. Она подходит для обустройства гаражей и мастерских.
Капельные печи работают за счет отработанных технических масел. Они довольно безопасны для окружающей среды и не требуют больших загрузок топлива, как буржуйки.
Если выбор пал на конструкции канального типа, то надо понимать их следующие особенности:
- Тематические печи потребляют любое топливо за исключением влажного;
- Загружать канальную печь топливом можно только после сгорания предыдущего объема.
Все приведенные печи изготавливаются из металла, но конструкция каждого вида отличается.
Выбор формы
Многим покажется такой параметр несущественным. На самом деле конфигурация влияет на производительность оборудования и удобство при его использовании в процессе эксплуатации. Печной агрегат бывает:
- цилиндрическим;
- горизонтальным;
- фигурным;
- прямоугольным.
Последний вид наиболее распространенный и удобный в использовании. При такой конфигурации у печи есть угловые зоны, которые подвержены минимальному накалу. Именно поэтому многие считают, что в прямоугольной конструкции наилучшим образом сохраняется каркас печи.
Форма также влияет на равномерность нагревания как самой конструкции, так и отапливаемого помещения. При максимальном нагревании одного элемента оборудования происходит уменьшение разогрева другого. Это, в свою очередь, обеспечивает равномерность обогрева помещения, постоянный баланс тепловых потоков.
Правильный нагрев конструкции влияет на ее механическую устойчивость. Круглая или цилиндрическая печь характеризуется низкой степенью, поэтому для нее делают более плотные стенки. Прямоугольная печь считается устойчивой, так как у нее имеются холодные углы.
Виды металлических дровяных печей для дачи
Существует несколько разновидностей печей, в которых роль основного строительного элемента исполняет металл. Каждая описанная схема имеет положительные и отрицательные стороны.
Обыкновенная железная
Обыкновенная металлическая печь, эксплуатационные особенности которой в полной мере определяет основной строительный материал. Железо плохо накапливает тепло и обладает высокой теплопроводностью.
Такую печь располагают на специально подготовленной площадке, чтобы исключить любые контакты с деревянными элементами.
Таким образом, предотвращают возможное возгорание, которое возникает при избыточном нагреве внешних поверхностей.
Описанная черта даёт преимущества. Появляется способ соорудить печь, обладающую высокими эксплуатационными показателями при минимальном прогреве. Это обусловлено тем, что при службе подобного изделия становится возможным использовать принципы сжигания топлива, которые не работают, если речь идёт о печи, изготовленной из кирпича. Этого добиваются, грамотно используя высокую степень связности металлических элементов конструкции.
Ширина металлической печи достигает 600 мм, длина равняется 600 мм, высота с учётом трубы дымохода достигает 1350 мм.
Печь-камин из металла
Металлическая печь-камин для дачи имеет интересные полезные особенности. Топка изготавливается в виде камеры, и располагается на специальной подставке или опоре. Благодаря этому, отпадает нужда монтировать дополнительный фундамент для подобного сооружения.
Надёжное основание необходимо из-за внушительной массы стального камина. Устройство такой печи гармонично вписывается в интерьер загородного дома или дачи. К топке подсоединяется труба, предназначенная для отвода дымных масс, способная эффективно удалить из системы продукты горения.
Для предотвращения случайного возгорания поверхность печи — камина облицовывается огнеупорными материалами.
Подобное устройство обладает высоким КПД, не требует особенного ухода за собой, неприхотливо при установке, который производится за несколько минут. Камин способен мгновенно нагреть помещение и монтируется где угодно.
В ширину достигает 1300 мм, высота доходит до 2500 мм, а длина ровняется 1200 мм.
Что представляет собой печь для дачи, её достоинства и недостатки
Печь для дачи представляет собой кирпичную или металлическую конструкцию, использующую в качестве топочного материала древесину, уголь, мазут, газ и другие горючие материалы. В отличие от обычных печей, дачные конструкции обычно изготавливают в более компактных размерах. Этот источник тепла и место приготовления пищи используется не только в помещениях дачных домов, но и для открытых участков.
Создает особую атмосферу при отдыхе на даче
Печи для дач имеют свои достоинства и недостатки:
| Достоинства | Недостатки |
|
|
Рекомендации по установке печи
Установка печи
Металлические печки устанавливаются в соответствии с положениями и правилами актуальных нормативных документов.
В случае если стены строения сделаны из древесины, расстояние между ними и печью должно составлять не менее 50-100 см. Если вы облицуете стену огнеупорным кирпичом, оштукатурите либо же обеспечите ее защиту при помощи толстого металлического листа, указанное расстояние можно будет уменьшить до 20-30 см.
Топка и дымоход печи должны находиться на минимальном расстоянии.
Установленная металлическая печь
Легкие печи можно устанавливать без фундамента, на плотный металлический лист. Сравнительно тяжелые агрегаты нуждаются в индивидуальном основании из бетона либо кирпича. Рекомендованная высота фундамента – до 200 мм.
Установка банной печи
Теперь вы владеете информацией, необходимой для самостоятельного изготовления металлической печи. Следуйте положениям представленного руководства, и готовый отопительный агрегат будет долгие годы эффективно справляться с возлагаемыми на него задачами.
Вариант установки печиЗакладка топлива
Удачной работы!
Описание печи для бани из металла и ее основные характеристики
Можно, конечно, купить металлическую печку в баню. Однако оптимальным вариантом будет изготовить ее собственными руками. Простой вариант – буржуйка, представляющая собой металлическую конструкцию, оснащенную дверцей и трубой. Невысокая теплоотдача и существенные финансовые затраты на приобретение топлива не позволяют эффективно использовать отопительную установку, поэтому ее можно увидеть в редких случаях.
Другое дело – современные печи из железа. Их привлекательность, высокоэффективность и наивысший показатель пожаробезопасности впечатляют. Производятся из листового железа, толщиной более 0,4 сантиметра. Конструктивными составляющими являются:
для засыпки и хранения камней принято использовать тепловую камеру;
присутствует резервуар, предназначенный для хранения воды объемом 30-70 литров.
Печь для бани из железа требует облицовку огнеупорным кирпичом. Это дает возможность равномерно прогревать воздух в помещении и делает конструкцию полностью безопасной для эксплуатации.
Оптимальный вариант изготовления «бочки» из дисков
Печка горизонтального типа ничем не отличается от банных каменок и буржуек, изготовленных из водопроводных труб большого диаметра или пропановых баллонов. Для изготовления самой простой печи из дисков необходимо подобрать три камазовских обода.
Два оставляют без изменений, третий подвергают дополнительной обрезке и удаляют фланцевую стенку. Проще говоря, необходимо вырезать кислородным резаком или мощной болгаркой дно диска, оставить один лишь обод. Внутри обода укладывают металлическую решетку колосников и приваривают к стенкам диска.
Торцы двух оставшихся колес заваривают толстолистовым металлом, толщиной не менее 5 мм. На один из дисков наваривают навесы и оборудуют дверцей, в нижней части оставляют отверстие для чистки зольника печки. Обычно для этих целей используют выдвижной лоток из металла или секторную задвижку. Печь для бани должна в обязательном порядке оборудоваться заслонкой для поддувала.
В третий диск врезают фланец для дымохода, после чего все три элемента укладывают стопкой на металлической подставке, выравнивают и проваривают стыки между кольцами. Наиболее ценным в данной конструкции является простота и легкость установки. Печку можно установить в бане безо всякого фундамента. Достаточно уложить на пол лист стали на теплоизоляционной подложке, и можно монтировать печь.
Такая схема идеально подойдет для установки в небольшой бане на даче. По завершению сезона конструкцию весом чуть более 100 кг можно увезти или убрать на хранение.

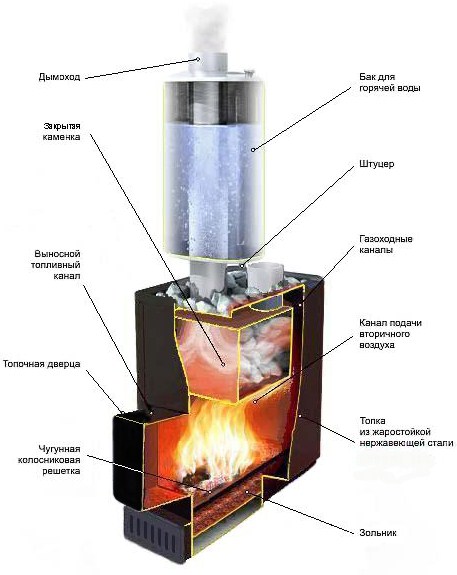

Конструктивные особенности печки для бани
Печи из железа отличаются конструкцией, тип которой определяется чертежом.
Выделяют такие разновидности:
| Устройства с закрытой конструкцией | Компактные, экономные. Чтобы повысить показатель теплоемкости, установки обкладываются огнеупорным кирпичом красного цвета как снаружи, так и изнутри. Материал фиксируется при помощи металлических скрепов. Решетка для камней располагается в средней части конструкции. |
| Устройства с открытой конструкцией | Имеют небольшой бак и открытую каменку. Устанавливаются в парном помещении, чтобы быстро и качественно прогреть его. Оцинкованная крышка, которой накрываются камни, необходима для большей эффективности конструкции. |
| Конструкции комбинированного типа | Отличительная черта – присутствие топливника, оснащенного задвижками в количестве двух штук, поддувалом, решеткой, парой патрубков различного диаметра (10см и 14см). Для подобных установок используются листы, изготовленные из высококачественной стали. Толщина железа достигает 5мм. |
Железная печь в баню может включать в себя топочный корпус, расположенный горизонтально либо вертикально по отношению к полу, две камеры с вертикальной загрузкой и каменку расположенную внутри конструкции. Печка для бани из железа может быть трехкамерной, с горизонтальной дровяной загрузкой, водным баком, каменкой.
Вертикальная топка дает возможность сэкономить больше свободного места в парилке, однако дрова горят непродолжительное время и их придется постоянно подбрасывать, дабы поддерживать необходимую температуру окружающего воздуха. Горизонтальная топка обладает значительными габаритами, занимает существенное свободное пространство, однако дрова сгорают медленнее. Устройства такого плана устанавливают за пределами парилки (в предбаннике), поэтому существует реальная возможность отапливать одновременно оба помещения.
Готовые печки из металла
Если сделать печь для отопления своего дома или дачи своими руками вам не под силу, купите готовый прибор, который будет обладать не меньшей продуктивностью и функциональностью. Самые популярные производители, которые выпускают дровяные печки для индивидуального пользования:
Traforart – камины данного производства оборудованы элементами, которые снабжают воздух извне, а также функцией вторичного дожига;
Новая продукция TraforArt
Boley – выпускает модели как в классическом исполнении и стиле хай-тек. Многие агрегаты оборудованы стеклянными дверцами. Печь Boley может быть облицована мрамором, гранитом, разнообразными металлическими сплавами;
Cheminees Philippe – европейский производитель, который выпускает камины как самые простые, так интересной формы в стиле авангард;
Fugar – изготовляет металлические печки средней ценовой категории. Самыми востребованными считаются подвесные модели или с центральным расположением;
Мета – имеют достаточно демократичную цену. Печь Мета снабжена стеклокерамической дверцей, вместительной топкой, а некоторые модели варочной панелью.
Дровяные печки из металла отличное решение для обогрева жилых помещений, даже несмотря на некоторые недостатки.
Схема и размеры простой металлической печи для бани
Самая обычная компактная печь имеет элементарную конструкцию и быстро сваривается из листовой стали. Корпус прямоугольный, размеры 55 см х 30 см, высота около метра. Внутри корпуса располагается зольник высотой 15 см, топочная камера высотой 30 см. Над топкой устанавливается открытая сетка для камней. Труба дымохода напрямую от топки поднимается к крыше, проходит сквозь каменку, отдавая ей значительную часть жара.
Справка. Чтобы изготовить еще более простую модель, понадобится старый пропановый баллон, который используется в качестве корпуса печи. В торце вырезаются отверстия для дверей топки, зольника. В боковой стенке делается круглый проем для подсоединения дымохода. Сам баллон горизонтально устанавливается на ножки.
Вертикальная железная печка
Наиболее компактный вариант представляет собой высокий вертикальный корпус, в котором все детали располагаются друг над другом.
Размеры такого устройства могут варьироваться в соответствии с площадью парной. В среднем для небольшого помещения оптимальными будут размеры 0,5 м х 0,5м х 1,3 м.
Вертикальный котел может содержать два или три отсека. Это зависит от того, будет ли установлен бак для воды. В нижней камере располагается топка и зольник (от размера топки зависит мощность печи и срок прогорания одной закладки дров).
Над топкой устанавливается внутренняя каменка, высотой около 45 см, в корпусе прорезается дверца для закладки камней.
Сразу над каменкой ставится бак с водой, размер которого зависит от нужд пользователей (соответственно выбирается высота всей печи).
Над баком устанавливается дымоход, который соединяется с отводом от топочной камеры напрямую. Между стенами корпуса и внутренними камерами оставляется воздушный зазор не менее 3—5 см для защиты внешних стен от перегрева.
Горизонтальная банная печка с выносной топкой
Такое устройство занимает больше места, но предоставляет возможность расположить основную часть печи в соседнем помещении или на улице. Этот вариант позволяет с большим удобством выполнять операции по закладке дров, чистке печи. Если печь выводится в предбанник, она обогревает также второе помещение, что является дополнительным плюсом. В самой парной находится лишь камера топки, расположенная над ней каменка.
При монтаже такого устройства особое внимание требуется уделить пожарной безопасности. Перегородку, через которую будет проходить топка, тщательно изолируют
Лучше всего обложить топку кирпичом, это исключит потерю тепла из парной. В предбаннике стены и пол в месте расположения печи закрываются огнестойким материалом.
Размеры такой печи в среднем 0,5 м в ширину,1 м в длину, высота зависит от величины каменки, располагаемой над топкой.
Разновидности сооружений
Вышеприведённая схема в различных печах может видоизменяться. Наиболее распространённые варианты — голландская, шведская, русская и колпаковая.
Голландка
Эта схема получила название канальной последовательной. Такая печь очень проста в изготовлении и её конструкцию легко можно подогнать под любое помещение, но максимальный КПД для неё составляет всего 40%.
Голландская печь
Шведский агрегат
Очень удачный вариант отопительно-варочной печи.
Шведская печь
Очень удачный вариант отопительно-варочной печи.Её схема называется камерной. Камера, стенки которой омываются раскалёнными дымовыми газами, используется в качестве духовки. Канальный конвектор расположен за печью и занимает всё пространство от пола до потолка. Эта схема имеет ряд достоинств:
- КПД на уровне 60%;
- в духовке сбоку можно установить теплообменник для нагрева воды, которая будет храниться в накопительном баке на перекрыше печи;
- в конвектор газы поступают относительно холодными (они догорают в камерной части), поэтому для его строительства можно применить строительный кирпич и обычный цементно-песчаный раствор;
- конвектор с такой формой прогревает помещение на всю высоту максимально равномерно;
- возле шведской печи можно быстро обогреться и обсушиться, если открыть дверцу духовки.
Печи такого типа сложны в изготовлении, требуют очень качественных материалов и нуждаются в фундаменте.
Колпаковая печь
Схема с саморегуляцией: дымовые газы поступают в дымоход только после полного прогорания под колпаком.
Колпаковая печь
Такой механизм обеспечивает КПД свыше 70%, но в изготовлении эта печь достаточно сложна (в конструкции имеют место высокие нагрузки). Да и использоваться она может только для отопления.
Русская печка-лежанка
Схему русской печи, как и английского камина, называют проточной. Конвектор в ней не предусмотрен.
Русская печь
Схему русской печи, как и английского камина, называют проточной. Конвектор в ней не предусмотрен.Владелец русской печи выигрывает в следующем:
- КПД достигает 80%;
- сооружение имеет интересный внешний вид;
- становятся доступными для приготовления такие блюда нашей национальной кухни, которые иначе как в русской печи не приготовишь.
Русскую печь можно сложить самостоятельно, если чётко следовать чертежам. Малейшие отклонения могут испортить конструкцию.
Правильная температура в парилке
О правилах классических оздоровительных банных процедур можно говорить много, но в данной статье подробно остановимся именно на температуре. Если говорить о наиболее подходящей для здоровья во всех отношениях температуре в парилке, то этот показатель лежит в пределах между 50 °С и 70 °С
. В классической русской бане печи всегда строили из кирпича и были они, как правило, с закрытыми каменками. Такая конструкция была просто не в состоянии нагреть парную выше 60 °С и для того, чтобы хорошенько пропотеть, потребовалось бы сидеть в ней слишком долго, но выход из положения был найден.
На нагретые до красна от прямого пламени камни выливался ковш воды, который мгновенно превращался в легкий горячий мелкодисперсионный пар, наиболее комфортный как для дыхательных путей, так и для кожи. Облако пара поднималось под потолок и человека лежащего на полоке с помощью веников этим паром постепенно обдавали небольшими порциями. При грамотной технике нагнетания пара на различные части тела процесс парения приносит не только незабываемые позитивные ощущения, но и самый сильный оздоровительный эффект.
Проектируя собственную баню важно понимать, что кроме правильной температуры для получения полного спектра положительных воздействий парения на тело, в бане также должна быть определенная влажность. Оптимальный показатель лежит в пределах 60%. Именно такое сочетание температуры и влажности обеспечивает идеальные условия для оздоровления всего организма
Именно такое сочетание температуры и влажности обеспечивает идеальные условия для оздоровления всего организма.
Достичь того, чтобы в парилке была одновременно и указанная температура и правильная влажность, можно только при условии, если печь в ней с закрытой каменкой
Очень важно для получения качественного мелкодисперсионного пара, чтобы камни в печи были нагреты не менее чем до 300 °С. А если каменка открытая, то при нагреве в ней камней до такой степени, сама печь будет настолько разогрета, что температура парилки выйдет за пределы 70 °С
Как работает муфельная печь
В продаже можно встретить различные муфельные печи для обжига, которые отличаются по конструкции, размеру и типу работы. Для термообработки металла используют промышленные модели. Их можно разогревать до 1750 градусов. Мастера металлургии не рекомендуют разогревать печи до большей температуры. В противном случае нагревательный элемент быстро выйдет из строя.
Принцип работы муфельной печи заключается в том, что заготовку помещают в муфель. Он разогревается до закалочной температуры, которая поддерживается на одном уровне определённое количество времени (в зависимости от используемого материала).
Устройство и схема
Печи для закалки металла — это простая конструкция, которая состоит из нескольких основных элементов:
- Металлический корпус. Изготавливается из жаростойкого металла. Оптимальная толщина листов — 2 мм.
- Теплоизоляция. Чтобы сделать теплоизоляционный слой, можно использовать шамотный кирпич. Если применяется другой материал, он должен выдерживать температуру не менее 1200 градусов.
- Наружная изоляция. Для этого используется слой огнеупорного кирпича, который выкладывается за металлическим корпусом.
- Нагревательный элемент. Он может работать на газу или от электричества. Для мастерской можно использовать газовую горелку. В электрических моделях используются специальные спирали, изготавливаемые из фехраля или нихрома. Нихром подходит лучше. Оптимальная толщина проволоки — 1 мм.
Чтобы управлять печью, устанавливается специальная панель, на которой расположены регуляторы температуры и термометр.
Горизонтальная печь из трубы – видео
Основным отличием горизонтальной каменки является расположение корзинки для закладки камней и бака для воды снаружи топливного отделения. Поддувала и дверцы топливника выносятся за пределы парной.
Этапы работ по изготовлению печи своими руками:
- Толстостенная труба укладывается набок и чтобы не каталась, закрепляется. В ней, согласно чертежам, нужно сделать разметки. Для этого, отступив от низа 1/3 диаметра, на внутренних стенках проводятся две горизонтальные параллельные линии.
- Из толстого стального листа вырезается основание топливника. Его ширина должна быть равна расстоянию между проведенными линиями, а длина – длине трубы.
- Если в наличии есть заводские чугунные колосники, то посередине стального листа вырезается прямоугольное окно. Если готовых колосников нет, то их можно своими руками сделать из толстых арматурных прутков, наварив их на всю длину полученного окна снизу листа из стали.
- Полученное основание топливника вдоль начерченных линий вставляется в основу конструкции и приваривается к внутренним стенкам трубы.
- Торцевые стенки выполняются из толстых металлических листов. Их ширина должна получиться на 20 мм больше диаметра трубы, а в нижней части стенок для будущей печи нужно сделать ножки. Задняя стенка оставляется прямоугольной, поскольку к ней будет крепиться бак для воды, а переднюю можно закруглить. Тогда готовая печь для бани будет выглядеть более эстетично.
- В торцевой передней стенке прорезаются два проема. Один из них (для поддувал) должен находиться на 10–15 мм ниже колосников. Проем для топки вырезается на 30–40 мм выше основания топливника.
- Вырезанные из металлического листа фрагменты будут использоваться в качестве дверок. Крепят их к приваренным заранее к передней лицевой стенке гаражным петлям. Поддувала и топки перед установкой необходимо оборудовать запорными механизмами и ручками.
- Относительно основания топки в правильном положении устанавливаются торцевые стенки и по всему периметру с помощью сварочного аппарата на стыке герметично обвариваются с основной трубой.
- Между дымоходом и выходным отверстием топки можно установить вторичную камеру. В ней раскаленные продукты сгорания и дымовые газы окружающим камням будут передавать тепло, за счет чего повысится эффективность печи для бани. Сделать ее можно из трубы длиной в 350–450 мм и диаметром в 250–350 мм. Элемент разрезается на две равные части и торцы одной половинки завариваются вырезанными в форме полумесяца заглушками из стали.
- Для дымохода в верхней части купола прорезается круглое отверстие. Оно должно быть немного смещено от центра и иметь диаметр трубы для дымохода. В полученное отверстие вваривается патрубок длиной от 100 до 120 мм.
- Рядом с задней стенкой на самом верху основной трубы с диаметром от 150 мм прорезается еще одно круглое отверстие. Готовый купол нужно установить и приварить к основной трубе так, чтобы два отверстия относительно друг друга располагались вдоль продольной оси с небольшим смещением.
- Из тонких арматурных прутков или перфорированного листового металла вокруг вторичной камеры наваривается корзина для камней.
- К задней стенке полученной печи для бани крепится металлический бак для нагрева воды.
Горизонтальная банная печь готова. Теперь можно приступать к ее огневым испытаниям на улице.
Особенности конструкции, чертежи
Существуют различные типы отопительных устройств такого вида, их объединяют общие элементы конструкции:
Корпус — изготавливается чаще всего из листовой стали, в которой удобно вырезать отверстия для дымохода и дверец топки, зольника.
Фото 1. Чертёж металлической печи для бани (вид спереди, сбоку) и изображение устройства в готовом виде.
- Топочная камера — обычно выполняется отдельный короб из стали достаточной толщины (не менее 5 мм), состоящий из самой топочной камеры и приваренной снизу конструкции выдвижного зольника. От топки он отделяется стальной решеткой с крупными ячейками. Помимо сбора сажи, зольник выполняет функцию подачи воздуха в топочную камеру, то есть создает тягу.
- Каменка — металлическая корзина для камней, чаще всего располагается прямо над топкой для лучшего прогревания. Каменка бывает двух типов: открытая, обеспечивающая удобное создание пара, или закрытая, расположенная внутри корпуса печи.
- Бак для воды — может располагаться как рядом с каменкой, так и над ней. Обычно бак с водой снабжается специальным краном, подающим воду на раскаленные камни, это обеспечивает формирование пара.
- Дымоход — отводит продукты сгорания, дым и горячий воздух на улицу, также создает тягу.
Фото 2. Чертёж банной печки из металла: проработана каждая деталь устройства, указаны размеры.
Металлические печи имеют свойство сильно нагреваться при эксплуатации, интенсивный жар может приносить дискомфорт находящимся в парилке, а раскаленная поверхность стать причиной ожогов. Поэтому такой тип устройств обычно облицовывают камнем или кирпичом — помимо защиты от жара, экран наряду с каменкой выступает как накопитель тепла. После того как печь погаснет, кирпичный экран еще долго будет обогревать воздух, просушивая парную после ее использования.
Существует еще один распространенный способ снизить чересчур сильный жар от печи: топочная камера выкладывается изнутри шамотным (огнестойким) кирпичом. Этот способ называется футеровкой и имеет свои минусы. Перегретый воздух, попадая в дымоход, может стать причиной возникновения пожара. Поэтому если выполняется футеровка топочной камеры, рекомендуется обязательно установить над ней каменку для поглощения части жара.
Разновидности печей предназначенных для отопления банных комплексов
Чаще всего для обогрева используются классические печные конструкции, изготовленные из кирпича и металла.
Кирпичные конструкции имеют существенный недостаток – они обладают значительным весом, что требует при использовании такой конструкции изготовления под нее фундаментного основания. Для постройки такого печного оборудования применяется огнеупорный и красный обожженный кирпич, а также раствор, изготовленный на основе глины и песка в качестве связующего состава. Раствор на основе цемента при создании такой конструкции не применяется, так как под действием высоких температур цементный раствор трескается, и конструкция утрачивает свою целостность. При создании кирпичной конструкции, кирпичи следует укладывать в определенном порядке.
Металлические печи изготавливаются из стали и чугуна. Эти конструкции являются более компактными по сравнению с кирпичными агрегатами. Металлические агрегаты обладают более высоким показателем теплоотдачи.
Наиболее современная модификация агрегата для обогрева бани имеет в своей конструкции две камеры сгорания. Первая камера такого устройства предназначена для сжигания твердого топлива, а вторая камера предназначена для дожигания образующегося в первой камере горючего газа. КПД такой усовершенствованной модели по сравнению с классической, повышается на 20%.
Главным недостатком таких металлических конструкций является наличие большой площади поверхности, которая нагревается до высокой температуры. Такая особенность конструкции может стать причиной получения ожогов. Установка для обогрева банного помещения имеющая две камеры сгорания, носит название газовой. Прежде чем конструировать самодельную газовую печь для бани, следует подробно изучить конструкцию этого устройства, а при необходимости и проконсультироваться со специалистом, имеющим опыт создания таких установок. Дело в том, что ошибки, допущенные в процессе создания агрегата способны спровоцировать возникновение аварийных ситуаций с непредсказуемыми последствиями.
Список источников
- stroy-banya.com
- qustu.com
- legkovmeste.ru
- trubanet.ru
- kachestvolife.club
- teplosten24.ru
Основные особенности конструкции
Стандартная металлическая печь состоит из следующих основных элементов:
- топки;
- поддувала-зольника;
- емкости для камней (если печь создается для использования в бане, при других обстоятельствах от такой емкости можно отказаться);
- резервуара для горячей воды (при необходимости);
- колосниковых решеток;
- трубы для отведения дыма;
- дверцы для топки;
- дверцы для поддувала-зольника;
- задвижки для трубы.
Два варианта создания горизонтальных устройств
Установка колосниковых решеток выполняется в топке конструкции над поддувалом. Если есть необходимость в установке емкости для горячей воды, резервуар, как правило, крепится непосредственно к печке либо же немного выше нее. При этом для нагрева воды через емкость обычно пропускается дымоотводящая труба.
Дровяная каменка
Упоминавшиеся дверцы не позволят мелким уголькам, древесине и искрам вылетать в обогреваемое помещение.

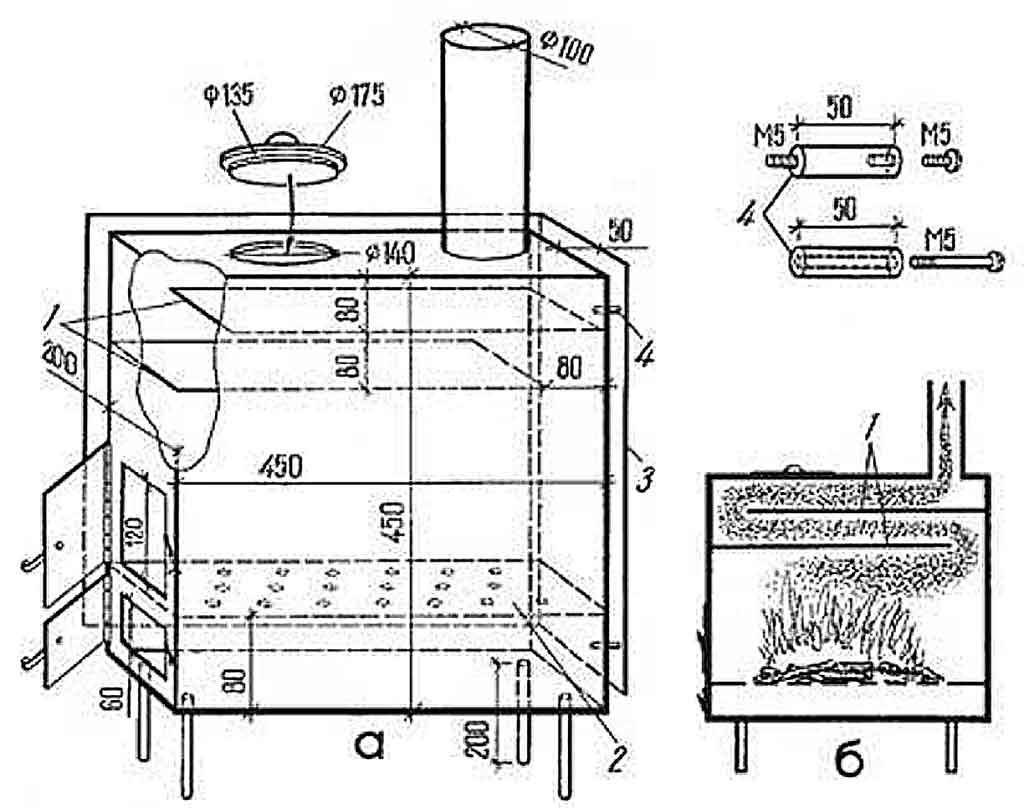

Чертеж металлической печи
Для изготовления корпуса металлической печи можно применять листовое железо, бочки, трубы диаметром от 50 см и даже большие огнетушители. Использование готовых емкостей более предпочтительно, т.к. в данном случае объем сварочных работ существенно сокращается.
Трубы дымохода
Прежде чем использовать трубу для изготовления печи, внимательно изучите ее состояние на предмет ржавчины и прочих повреждений. При обнаружении отверстий наложите на них заплаты. В участках с наиболее серьезными повреждениями можно сделать дверку для поддувала либо топки печи.
Как усовершенствовать печь
Модернизация касается удобства работы. Железная печь весит немало (150 – 160 кг), а для очистки от золы ее нужно переворачивать. Улучшение заключается в установке дверок, через которые можно выбрать остатки горения.
Модернизация печи «бубафоня»
Особенность агрегата в отсутствии зазоров и герметичности, поэтому при монтаже дверок нужно делать изоляцию. Вначале приваривают железные бортики в проеме, затем применяют жаростойкие уплотнители.
Крестообразные куски швеллера под основанием поршня меняют металлическими пластинами, чтобы улучшить воздушную подачу. Так поток не будет закручиваться, а ритмично распределится в камере топки.
Модернизация кирпичной печи
Изготавливают печь треугольной формы, чтобы установить ее в углу комнаты. На кладку уйдет меньше кирпича, что сэкономит средства владельца.
Вторым вариантом станет монтаж разделительной заслонки для переключения режима летнего и зимнего использования.
