Подключение бойлера косвенного нагрева к одноконтурному котлу — схемы, варианты, пошаговая инструкция

Правильный подбор водонагревателя с косвенным нагревом

Бойлер косвенного нагрева (БКН) высокоэффективное устройство с современными системами автоматизации тепловых процессов, служит для выпуска горячей воды Т до 65 С.

Внешне БКН похож на традиционный электрический водонагреватель, хотя его современные модификации имеют более эргономичную прямоугольную форму.

Источником тепловой энергии служит отопительный котел, работающий на любом энергоносителе от отходов до электрической энергии.

Базисный элемент — стальной или латунный теплообменный аппарат змеевикового типа, имеющей большую площадью нагрева, в сравнительно небольшом объеме накопительного бака, покрытого защитным эмалевым слоем.

Перед тем как установить БКН необходимо правильно его подобрать под реальные условия эксплуатации: источник теплоснабжения и объем водопользования по услугам ГВС.

Основные параметры выбора схемы подключения бойлер косвенного нагрева:

  1. Рабочий объем в литрах. При этом термины “общий объем ” и “рабочий объем” различны, поскольку змеевиковый теплообменник забирает определенную часть бака, поэтому нужно выбирать по рабочему показателю.
  2. Внешний источник нагрева, вид топлива и выходная температура теплоносителя.
  3. Тепловая мощность внешнего источника. Котел должен обеспечивать не только отопительную нагрузку, но ГВС. Так для нагрева объема воды в 200 л потребуется резервная мощность не менее 40 кВт.
  4. Материал рабочей емкости: с покрытием из эмали, стеклокерамики и стеклофарфора, из нержавеющего металла или термостойкого пластика.
  5. Теплоизоляция — для защиты БКН от тепловых потерь, лучше всего, если в качестве теплоизоляции будет применен полиуретан.
  6. Система защиты и регулирования.

Важные особенности

Помимо выбора геометрических и тепловых характеристик БКН необходимо учесть многие параметры, чтобы тепловая схема подключения бойлера косвенного нагрева к газовому котлу была максимально эффективной.

Для этого пользователь должен выполнить определенные условия:

  1. Выбрать оптимальное месторасположение, специалисты утверждают что расположение БКН должно быть максимально приближено к котлу.
  2. Обеспечить защиту от теплового удлинения конструкции, для этого интегрировать в схему БКН на выходе ГВС из устройства мембранный гидроаккумулятор с объемом 10 % от рабочего объема бойлера.
  3. Перед тем как подключить бойлер оснащают каждую линию подвода/отвода по греющей и нагреваемой среде шаровыми кранами.
  4. Чтобы выполнить защиту от противотока, на водопроводной воде устанавливают обратный клапан.
  5. Выполняют очистку воды с установкой фильтра перед подачей водопроводной воды в БКН.
  6. Установку настенной конструкции БКН выполняют на капитальных стенах с предварительной обработкой пожаробезопасными материалами.
  7. Установка БКН выполняется выше уровня котлоагрегата либо на одном с ним уровне.

Выбор объема бака

В торговой сети сегодня много предложений по аппаратам БКН, как отечественных, так и зарубежных производителей с емкостями круглого и прямоугольного сечения, напольного и настенного монтажа. И если для электрических нагревателей наиболее популярными являются модели объемом от 80 до 100 л.

Для БКН используются более мощные варианты, начиная от 200 до 1500 л. Это вызвано тем, что многие собственники такую конструкцию используют для создания бака-аккумумятора, с целью создания равномерной нагрузки источника теплоснабжения в ночное время суток. В такой схеме ночью вода для ГВС нагревается, а днем расходуется.

Размер рабочей емкости выбирают, учитывая необходимость обеспечения всех членов семьи горячей водой. Существует формула расчетного водопотребления.

На практике часто пользуются следующими данными:

  • 2 пользователя – 80 л;
  • 3 пользователя – 100 л;
  • 4 пользователя – 120 л;
  • 5 пользователя – 150 л.

Размеры БКН также важно учитывать при монтаже. Для настенного размещения могут применяться установки с рабочим объемом бака — до 150 л, а с большими размерами допускается устанавливать только с напольным размещением. Место установки должно иметь свободный доступ, чтобы можно было правильно выполнить обвязку и разместить вспомогательное оборудование в виде запорно-регулирующей аппаратуры, защитных клапанов, воздушников, насосов и гидроаккумулятор

Место установки должно иметь свободный доступ, чтобы можно было правильно выполнить обвязку и разместить вспомогательное оборудование в виде запорно-регулирующей аппаратуры, защитных клапанов, воздушников, насосов и гидроаккумулятор.

Дополнительные улучшения системы водоснабжения

Для создания дополнительного уровня комфорта и повышения производительности системы водоснабжения можно проводить дополнительные улучшения, такие как:

  • дополнительно позаботиться об отключении водонагревателя от системы за счет установки шаровых кранов при необходимости его техобслуживания, поломки или просто отключения для задач сокращения расходов на электроэнергию;
  • установка дополнительных полотенцесушителей, которые будут теплыми круглый год;
  • проведение дополнительной теплоизоляция труб от водонагревателя к системам водоснабжения для сокращения теплопотерь;
  • осуществление монтажа водонагревателя как можно ближе к точкам водоразбора, иначе с кранов придется производить слив холодной воды, чтобы дождаться горячей. В этом случае необходима установка рециркуляционного насоса для более эффективного и экономного использования холодной воды слитой из крана в систему горячего водоснабжения к водонагревателю – для сокращения ее потребления и экономного использования, чтобы не сливать ее в канализацию. Расчеты говорят об экономии воды за год семьей из 4-х человек на уровне 15.000 – 000 литров.

Итоги этих улучшений:

  • экономия (на воде, на газе – так как котел будет редко включаться, на электричестве);
  • всегда теплая вода на кранах;
  • увеличивается ресурс работы основного котла, так как котел будет реже включаться и реже работать, поэтому все узлы прослужат гораздо дольше.

Нюансы установки и обвязки прибора

Лучше всего выполнять обвязку водонагревателя совместно с монтажом котла и другого оборудования, чем врезать устройство в уже готовую систему. Есть два основных принципа подключения:

  • С приоритетом. Для этой схемы требуется мощный котел. Он обеспечивает быстрый нагрев содержимого бака, прокачивая весь объем через змеевик. Таким образом горячая вода попадает в радиаторы, что не позволяет температуре снизиться.
  • Без приоритета. Отличается длительным нагревом, поскольку через теплоноситель проходит не вся вода.

Правила обвязки:

  • Выбирайте место для установки бака как можно ближе к котлу. Так можно снизить теплопотери.
  • Монтаж должен проводиться на ровной и прочной поверхности.
  • Для нормального функционирования системы на выходе водонагревателя нужно установить расширительный бак. Он нейтрализует тепловое расширение.
  • Каждое отдельное устройство (контур) должно оснащаться кранами. Это позволит отключать их по отдельности, независимо от остальной системы.
  • Обязательна установка обратного клапана.
  • Чтобы снизить жесткость воды, установите очистные фильтры.
  • Не размещайте баки более 150 литров на стене, тем более если она из гипсокартона.

Схемы и правила подключения БКН

Схема подключения и особенности монтажа бойлера косвенного нагрева зависят от класса прибора и системы отопления в доме. Необходимо правильно выбрать место установки, ориентируясь на расположение котла, врезку насосов и уже имеющуюся разводку. Попробуем разобраться, что необходимо учесть при монтаже нагревательного оборудования.

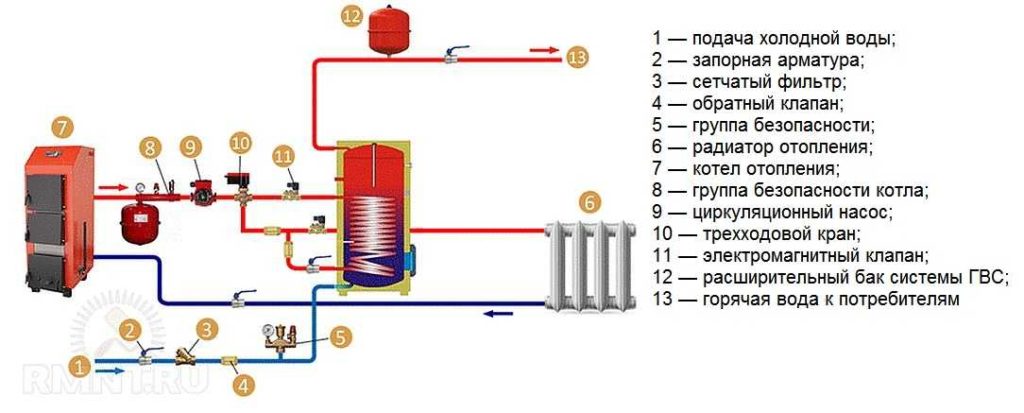

Вариант #1 – обвязка с трехходовым клапаном

Это одна из наиболее популярных схем, так как при ее применении происходит параллельное подключение отопительной системы и БКН, оснащенное запорной арматурой. Бойлер необходимо установить около котла, на подачу врезать циркуляционный насос, затем трехходовой клапан.

Данная схема успешно применяется, если используется несколько обогревательных приборов, например, два разных котла.

Трехходовой клапан – это своеобразный переключатель, который управляется термореле. При понижении температуры срабатывает автоматика, и поток теплоносителя с обогревательного контура перенаправляется в БКН

По сути, это система с приоритетом, которая обеспечивает быстрый нагрев воды в бойлере при полном отключении радиаторов на некоторое время. Как только температура повышается до заданного значения, вновь срабатывает трехходовой клапан и возвращает теплоноситель в прежнее русло – в отопительную систему. Этот способ обвязки пригодится тем, кто использует бойлер в постоянном режиме

Вариант #2 – схема с двумя циркуляционными насосами

Если бойлер применяют редко (например, сезонно или по выходным) или появилась необходимость в воде, температура которой ниже, чем в системе обогрева, применяют схему с двумя Система водяного отопления с принудительной циркуляцией: схемы, варианты реализации, технические тонкости циркуляционными насосами. Первый устанавливают на трубе подачи, непосредственно перед БКН, второй – на контуре отопления.

Циркуляционный насос запитан через термореле, поэтому начинает действовать только при снижении температуры ниже требуемой. Ускорение нагрева происходит вместе с включением принудительной циркуляции

Трехходовой клапан в данной схеме отсутствует, обвязка оборудована с применением простых соединительных тройников.

Вариант #3 – обвязка с гидравлической стрелкой

Это подключение используют для объемных бойлеров (200 л и более) и разветвленных отопительных систем с множеством дополнительных контуров. Примером может служить система отопления в двухэтажном доме, где кроме многоконтурной радиаторной сети используются теплые полы.

Гидравлический распределитель (гидрострелка) необходим, чтобы упростить схему отопительной системы и избежать монтажа рециркуляционных насосов на каждую отопительную ветку

Оборудование гидрострелки позволяет избежать теплового удара, так как давление воды в каждом контуре будет одинаковым. Самостоятельно сделать обвязку по данной схеме довольно сложно, поэтому лучше обратиться к профессиональным монтажникам.

Вариант #4 – использование рециркуляции теплоносителя

Рециркуляция полезна, когда присутствует контур, нуждающийся в постоянной подаче горячей воды – например, полотенцесушитель. Если его подключить к системе отопления, теплоноситель будет постоянно циркулировать, а сушилка функционировать и одновременно служить отопительным прибором.

Применение рециркуляции обладает одним большим преимуществом – не нужно ждать, когда вода нагреется до нужной температуры, она всегда будет горячей

Но у этой схемы есть и недостатки. Главный – это увеличение расходов на топливо, потому что требуется постоянный прогрев охлаждаемой в контуре воды. Второй минус – смешивание воды в бойлере. Обычно горячая вода находится в верхней части, и оттуда поступает к точкам водоразбора, здесь же она перемешивается с холодной, вследствие чего на выходе температура немного ниже.

Существуют модели бойлеров со встроенной рециркуляцией, то есть с готовыми патрубками для подключения полотенцесушителя. Но дешевле приобрести обычный бак, применив для подключения тройники.

Вариант #5 – система с энергонезависимым котлом

Отличительная особенность данной схемы – установка бойлера на более высоком уровне, чем котел и отопительные приборы. Предпочтение отдается настенным моделям, которые можно подвесить на высоте 1 м над полом.

Напольные модели конкретно в рамках данной схемы уступают настенным скоростью и качеством нагрева. Температура воды значительно ниже (примерно как в обратном трубопроводе), следовательно, и запас горячей воды меньше

Энергонезависимый тип отопления строится на применении законов гравитации, следовательно, теплоноситель будет циркулировать и при отключении электричества. В обычном режиме можно подключит циркуляционные насосы.

Пример подсоединения БКН к одноконтурному котлу

Шаг 1. Первым делом нужно смонтировать всю систему отопления и подключить ее к распределяющей коллекторной системе и котлу отопления.

Вначале монтируется вся система отопления

Шаг 2. Далее требуется установить и надежно закрепить на своем месте в помещении сам бойлер. Здесь используется напольный вариант, который установлен на небольшую платформу недалеко от котла отопления.

Следующий этап — установка бойлера

Шаг 3. На корпусе БКН должно быть установлено термореле, которое поможет установить нужную температуру воды.

Термореле для установки температуры

Шаг 4. Позади самого бойлера нужно подключить все коммуникации. Это трубы подачи и вывода воды. К самому верхнему выходу нужно подключить через запорный кран вывод горячей воды на потребление.

Вывод горячей воды подключен через запорный кран

Шаг 5. Забор подогретой воды в данной модели бойлера может осуществляться сверху бойлера или сзади от самого верхнего вывода. Здесь нужно в верхний вывод установить воздухосбросный кран Маевского.

Воздухосбросный кран Маевского

Шаг 6. Следующий выход – это подключение рециркуляции горячей воды

Здесь важно смонтировать обратный клапан, непосредственно сам насос для рециркуляции и шаровой кран. Таким способом оборудованная система при наличии шарового крана позволит, если вдруг потребуется, отключить поток воды и починить или заменить насос

Оборудование  выключается, когда жидкость прогрелась до нужной пользователю температуры

При остывании воды насос снова будет включаться. В целом, рециркуляция требуется для того, чтобы из бойлера всегда моментально подавалась горячая вода, без стекания небольшого количества остывшей. Также она дает возможность подключения полотенцесушителей

Оборудование  выключается, когда жидкость прогрелась до нужной пользователю температуры. При остывании воды насос снова будет включаться. В целом, рециркуляция требуется для того, чтобы из бойлера всегда моментально подавалась горячая вода, без стекания небольшого количества остывшей. Также она дает возможность подключения полотенцесушителей.

Подключение рециркуляции горячей воды

Шаг 7. Ниже оборудования для рециркуляции требуется подсоединить непосредственно подачу воды от труб отопления к контуру змеевика внутри бойлера. Также монтируется насос, обратный клапан и запорный кран.

Насос и запорный кран

Шаг 8. Внизу нужно подключить трубы обратки, которые выведут воду, поступающую от системы отопления, назад из камеры бойлера.

Подключены трубы обратки

Шаг 9. Охлажденная вода попадает в камеру бойлера через самую нижнюю трубу. Тут нужно смонтировать кран, далее – предохранительный клапан, а также специальный расширительный бак. Последний элемент нужно покупать именно тот, который подходит для водоснабжения, а не для отопления.

Как подключается нижняя трубаРасширительный бак

Шаг 10. После места подсоединения расширительного бачка требуется установить в этой части коммуникаций также обратный клапан.

Еще один обратный клапан

Шаг 11. На слив бака также следует установить запорный кран и вывести слив в канализацию.

Запорный кран на слив бака

Видео – Обвязка одноконтурного котла и бойлера

Подключить бойлер КН далеко не так просто, как кажется. Притом основная сложность заключается именно в сопряжении всех показателей приобретенного оборудования. А в остальном, куда и как подключать трубы подачи и обратки и остальные, разобраться не так уж сложно. Но при отсутствии должного опыта лучше самим не заниматься установкой бойлера, а пригласить специалистов.

Пошаговая инструкция установки

Сразу же нужно осуществить замеры, и на стене карандашом отметить места, где будут установлены крепления

Помните о том, что данный аспект имеет весьма важное значение, поэтому, нужно несколько раз все хорошо замерить и перемерить, самое главное, чтобы бак был установлен ровно;
Следует просверлить отверстия и установить крепежи. Как правило, такие крепежи идут в комплекте с баком

Если в комплекте их не было, то нужно их приобретать отдельно. При этом, сразу же укажите продавцу, зачем вам нужны крепежи, чтобы купить достаточно выносливые и прочные элементы;
После установки стальных крюков – крепежей, нужно будет проверить, чтобы они не двигались. Только после этого производится процедура навешивания бака на крюки. С задней стороны бака располагается специализированная планка для крепления. Крюки должны быть расположены таким образом, чтобы была возможность надеть планку;
У бойлера есть два выхода. Синий выход формирует указание, что туда должна быть подведена холодная вода. Красный указывает на выход уже нагретой жидкости. Следует сразу же установить два перекрывающих крана на бойлер. На вход холодной воды нужно накрутить уплотнительную ленту, после чего установить сборной клапан. Далее осуществляется подключение к системе водоснабжения;
Присоединение к системе водоснабжения осуществляется при помощи специализированных труб. При этом, специалисты рекомендуют не использовать дешевые варианты, так как они не имеют нужных параметров выносливости;
Если в вашем помещении установлены полипропиленовые трубы, то в данном случае в любом удобном месте, вы сможете осуществить врезку. По сути, вы впаиваете в нужные места специализированные тройники, и подводите к ним трубы. Никаких особых сложностей данный процесс не имеет, самое главное, правильно и грамотно осуществить впайку труб, чтобы все стыки были герметически заделаны;
Если трубы установлены в стене, то особых сложностей также не возникнет, тем не менее, придется потратить определенное количество времени на все подготовительные работы. Нужно будет вскрыть трубы и осуществить врезку стандартным образом. Осуществляется вывод патрубков, после чего, вся система (трубы) снова закрываются;
В случае, если в помещении используются металлопластиковые трубы, то вам нужно также будет осуществить стандартный процесс врезки в систему с использованием специализированных тройников;
После подключения системы, открываем холодную воду для поступления в бак, после чего, открываем горячий кран, чтобы из бака выгнать воздух и чтобы система была подготовлена к дальнейшему применению.

Выбор бойлера КН

К выбору такого агрегата как бойлер косвенного нагрева нужно подходить со всей ответственностью и, прежде всего, задать себе вопрос: «Удобно ли будет пользоваться таким устройством?». О плюсах и минусах агрегата рассказано выше. В этом разделе отметим несколько аспектов, которые нужно знать, чтобы понять, нужно ли его покупать. Также они помогут правильно выбрать наиболее подходящий вариант бойлера КН.

Насколько покупка такого оборудования будет оправдана? Дело в том, что покупать такое устройство есть смысл, если расход воды в доме или помещении достаточно велик и составляет не менее 1,5 л/мин. Для сравнения именно такой расход воды отмечается у больших семей составом 4 и более человек. У таких бойлеров есть свои плюсы и минусы

Наличие такого бойлера обязательно увеличит расходы на электроэнергию, если он будет подключен к электрокотлу.

Объем бойлера – тоже немаловажный аспект. Так, нужно посчитать и учесть нужды в горячей воде для семьи. Он должен подбираться с учетом параметром помещения, где он будет устанавливаться.

Материалы, из которых изготовлен бойлер, тоже имеют значение. Так, те, которые сделаны из нержавейки, позволят нагреть воду до 90 градусов. В эмалевых температура должна быть ниже. Но сильно нагретую воду всегда можно разбавить холодной, а значит, эффективность даже небольшого бака у сильно прогревающего воду бойлера будет выше

Также важно брать тот бойлер, который не будет ржаветь. Правильный выбор бойлера косвенного нагрева

Следует учесть и мощность самого отопительного котла

Ее должно хватать, чтобы нагреть не только агрегат, но и систему отопления.

Насос для загрузки оборудования тоже должен быть оптимальным. Выбрать, какой подойдет, поможет инструкция по эксплуатации оборудования – в ней обычно приведены все цифры, на которые нужно ориентироваться. Схема подключения накопительного бойлера косвенного нагрева

Время подогрева воды для многих будет играть решающую роль, так что этот момент тоже нужно взять на заметку. Так, в среднем, чтобы нагреть 100 л воды, требуется около 2 часов. Но некоторые модели баков нагревают воду и быстрее – например, из нержавейки бак прогреет столько же воды за минут 20-30.

Материал для теплоизоляции внутри агрегата может быть представлен как поролоном, так и минватой или пенополиуретаном. Поролон встречается в более дешевых моделях.


Организовать в частном доме постоянное бесперебойное снабжение горячей сантехнической водой можно, используя бойлер косвенного нагрева Также лучше брать бойлеры, которые имеют некоторые элементы защиты – предохранительные клапаны, термостаты и т. д. Не стоит лениться и отказываться от заполнения гарантийного талона в магазине при покупке. Бойлер стоит дорого, и будет обидно, приобретя его, убедиться в ненадлежащем качестве товара. А поменять такое оборудование без наличия гарантии сложно.

Дополнительные улучшения системы водоснабжения

Для создания дополнительного уровня комфорта и повышения производительности системы водоснабжения можно проводить дополнительные улучшения, такие как:

  • дополнительно позаботиться об отключении водонагревателя от системы за счет установки шаровых кранов при необходимости его техобслуживания, поломки или просто отключения для задач сокращения расходов на электроэнергию;
  • установка дополнительных полотенцесушителей, которые будут теплыми круглый год;
  • проведение дополнительной теплоизоляция труб от водонагревателя к системам водоснабжения для сокращения теплопотерь;
  • осуществление монтажа водонагревателя как можно ближе к точкам водоразбора, иначе с кранов придется производить слив холодной воды, чтобы дождаться горячей. В этом случае необходима установка рециркуляционного насоса для более эффективного и экономного использования холодной воды слитой из крана в систему горячего водоснабжения к водонагревателю – для сокращения ее потребления и экономного использования, чтобы не сливать ее в канализацию. Расчеты говорят об экономии воды за год семьей из 4-х человек на уровне 15.000 – 000 литров.

Итоги этих улучшений:

  • экономия (на воде, на газе – так как котел будет редко включаться, на электричестве);
  • всегда теплая вода на кранах;
  • увеличивается ресурс работы основного котла, так как котел будет реже включаться и реже работать, поэтому все узлы прослужат гораздо дольше.

Водонагреватель или двухконтурный котел?

Подогрев воды обычно выполняют двумя вариантами с использованием одкноконтурного и двухконтурного котлоагрегата. В первом варианте схема предполагает использование внешнего бойлера косвенного нагрева (БКН).

До выбора схемы автономного теплоснабжения, собственнику необходимо выбрать вариант подготовки ГВС, это очень важно поскольку влияет на выбор всего комплекса теплоэнергетического оборудования. Двухконтурный котел, работающий на газе – это самый простой и недорогой в монтаже вариант теплоснабжения дома

Он функционирует в полностью автоматизированном режиме, на 2 контура: отопление и горячее водоснабжение

Двухконтурный котел, работающий на газе – это самый простой и недорогой в монтаже вариант теплоснабжения дома. Он функционирует в полностью автоматизированном режиме, на 2 контура: отопление и горячее водоснабжение.

В торговой сети можно найти модели двухконтурных котлов с общим теплообменным аппаратом, в котором теплоноситель переключается между контурами или с раздельными поверхностями нагрева. Оба варианта работают с приоритетом по ГВС, то есть при открытии крана на смесителе, теплоноситель переключается на контур ГВС.

Нагрев водопроводной воды в двухконтурном котлоагрегате происходит по принципу газовой колонки, а тип нагрева является скоростным, то есть без накопления объема горячей воды.

Схема одноконтурного котла с бойлером, несмотря на свою высокую стоимость способна обеспечить услугами отопления большие дома с площадью более 200 м2 и количеством водопользователей более 5 человек.

Баки-аккумуляторы в конструкции косвенного нагрева могут иметь до 5000 литров. Их выбор зависит от резерва мощности газового котла.

Эта схема относится к энергоэффективной, имеет большой резерв для модификации, например, она, легко может быть оснащена ТЭНами для резервного нагрева и способна работать в ночное время по дешевому тарифу или получая энергию от бытовой солнечной электростанции.

Она особенно эффективно работает с конденсационными котлами, дополнительно получающих тепло на нагрев ГВС за счет процесса конденсации в дымовых газах, тем самым поднимая КПД практически до 100 %

Поэтому те пользователи, которым нужны большие объемы ГВС и эффективный автономный источник теплоснабжения в доме выбирают схему с бойлером БКН.

Принцип действия

Рабочий контур отопительного котла образуют следующие элементы:

  • собственный водоподогреватель (теплообменник), расположенный в топочной камере и обогреваемый горячими продуктами сгорания газа, который поступает в топку через горелку;
  • подводящий к теплообменнику котла обратный трубопровод с остывшим теплоносителем (водой) от сети отопления;
  • отводящий от теплообменника прямой трубопровод подогретой воды, направляющийся в систему отопления;
  • циркуляционный насос, приводящий в движение по кругу теплоноситель.

Вот и вся принципиальная схема рабочего цикла одноконтурного котла. Подпитка (компенсация неизбежных потерь воды) отопительной системы маленьких котельных выполняется обычно от городского водопровода, имеющего давление в своих трубопроводах выше давления в системе отопления.

Функциональная ограниченность одноконтурного котла, выражающаяся в его использовании только для отопления, является существенным недостатком по сравнению с двухконтурным «собратом».

Важные советы по установке

Сразу же нужно сказать о том, что используемые бойлеры достаточно тяжелые, именно по этой причине, нужно сразу же оценить особенности стены, чтобы в дальнейшем не возникло критических последствий. Как мы говорили ранее, устанавливать такое оборудование на тонкие межкомнатные стены нельзя. В тоже время, вам нужно очень внимательно отнестись к формированию крепления. Учитывайте, что крепление должно выдержать не только бак, но и воду, которая будет в него наполнена;
Дырки в стене лучше всего делать посредством перфоратора. Если у вас есть обычная дрель, можно воспользоваться ею. Перед началом таких работ, нужно замерить расстояние крепежного элемента на самом бойлере, после чего, правильно отмерить уровень от потолка, с учетом того, что приспособление должно навешиваться, а соответственно, в притык к потолку его устанавливать нельзя;
Предварительно лучше всего осуществить в трубах выходы для бойлера. После чего, вы можете соединить их при помощи гибких шлангов

При этом, обратите внимание на то, что вход для холодной воды обязательно помечается синим цветом. Соответственно, именно в данный вход следует присоединять холодную воду

Очень внимательно выбирайте трубы и шланги, с учетом того, что работать они будут под определенным напором;
Обязательно к системе присоединяется клапан, который позволяет осуществлять процесс сброса давления. Помните о том, что в определенных комплектах к бойлерам такие клапаны не предназначены. Значит, в данной ситуации, вам нужно будет докупить такое приспособление. Также рекомендуется монтировать тройник, и к нему уже присоединять шланг. Таким образом, вы сможете обеспечить себя перспективной возможностью спуска воды из нагревателя в моменты технического обслуживания приспособления;
Все соединения непременно должны быть качественно герметизированы. Для этого вам нужно использовать специализированную ленту, которая обеспечивает качественную защиту. Тем не менее, лентой нужно уметь правильно пользоваться. Можно просмотреть видео на данную тематику, а можно отдать предпочтение специальному герметику в виде пасты. Его использование отличается простотой. После нанесения, дайте герметику хорошо схватиться, то есть, обеспечить нужный уровень защиты, только после этого приступайте к следующим действиям по монтажу;
К специальному выходу на агрегате нужно будет прикрутить кран горячей воды. После установки данного крана нужно будет запустить систему и выпустить воздух. При этом, помните о том, что кран откручивать следует медленно, для того, чтобы не травмировать приспособление в случае, если установка была выполнена неправильно. Все соединения после включения системы нужно будет тщательно проверить. Помните о том, что при обнаружении течи в определенных местах, нужно произвести повторное присоединение и обработку герметиком. Обвязка должна быть присоединена к контуру отопления, а также к системе водоснабжения. Если вы осуществляете процесс подключения к водоносной системе, то вам нужно будет подавать воду в нижнюю часть бака, верхняя часть бака предназначается для поступления горячего теплоносителя.

Какое начальное давление создать в баке.

С завода баки приходят 2,5 бара. Кто-то ставит прямо так. У меня другой подход и объясню почему. Воздух в бак нужно накачивать исходя из давления холодной воды. Например приходит в дом 4 бара из центрального водоснабжения. Давление воздуха в баке создайте чуть больше, например 4,2 бара. Это мнение по крайней мере еще одного уважаемого автора, я с ним солидарен и объясню почему. Если давление воздуха было 2,5 бара, то после подключения бака к воде, она сожмет в нем воздух до тех же четырёх, а рабочий объем воздуха значительно сократится, почти на половину. Если же давление выставить 4,2 то объем воздуха на сжатие будет расходоваться только с началом реального расширения воды. Посмотрите:
