Монтаж полотенцесушителя от стояка отопления
Полотенцесушители, запитанные от стояка отопления, можно увидеть в старых домах сталинских времен. В таком случае после демонтажа старого устройства для сушки обязательно устанавливаются краны, и если сушилка полотенец заменяет часть стояка, то устанавливается байпас, так же, как и в случае с горячим водоснабжением.
При подключении к системе отопления проводится монтаж полотенцесушителя на «американку», а прибор всегда устанавливается параллельно системе отопления. Одна ее часть крепится на устанавливаемом изделии, а вторая к патрубкам, отходящим от отсекающих кранов. Чтобы соединение не текло в последующем, резьбу обматывают паклей и смазывают специальной пастой.
Кликните Play для просмотра
Затем устройство присоединяют к патрубкам и делают разметку под крепеж, а после все демонтируется, и устанавливаются крепления. Для этого в стене при помощи перфоратора делаются отверстия.
В просверленные отверстия вставляются пластиковые пробки, на них крепятся декоративные чашечки, после чего все накрепко фиксируется саморезами. Самое сложное — поставить полотенцесушитель на его законное место, при этом понадобятся некоторые усилия, так как соединять разъемы и надевать все на крепежные элементы нужно одновременно. После чего необходимо закрутить полотенцесушитель на «американку», без пакли или ленты, достаточно просто правильно установить резиновый уплотнитель.
Основные узлы при установке сушки для полотенец
Заканчивается самостоятельный монтаж полотенцесушителя в ванной креплением самого устройства к стене, для этого затягивается расположенный на нем шестигранный винт.
Важно! Перед тем, как открыть воду, особенно если проводилась установка полотенцесушителя на верхнем этаже, следует проверить, не протекают ли соединения. Для этого сначала открывается вентиль на обратке (снизу), а когда устройство для сушки полотенец наполнится водой, открывается вентиль подачи
Чтобы сбросить накопившийся воздух можно немного ослабить гайки верхней «американки», когда появятся первые капли воды ее нужно затянуть обратно
Для этого сначала открывается вентиль на обратке (снизу), а когда устройство для сушки полотенец наполнится водой, открывается вентиль подачи. Чтобы сбросить накопившийся воздух можно немного ослабить гайки верхней «американки», когда появятся первые капли воды ее нужно затянуть обратно.
Иногда встает вопрос, когда лучше устанавливать полотенцесушитель — до или после укладки плитки

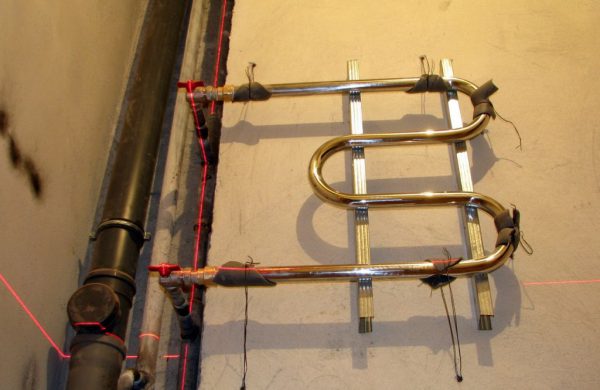

Если стена уже облицована, все работы нужно проводить очень осторожно, если полотенцесушитель установлен, то укладка плитки сильно усложняется. Как правило, проще производить монтаж устройства в ванной с особенной аккуратностью, чем потом восстанавливать плитку
Вариант подключения сушки для полотенец
Какие конструкции бывают
Полотенцесушители есть разных форм. При их выборе люди часто руководствуются исключительно эстетикой, что не совсем оправданно. Приборы эти нормально работают при хорошей циркуляции воды, но далеко не все модели такую циркуляцию обеспечивают. С некоторыми приходится долго мудрить, подыскивая правильную схему подключения, иначе они просто отказываются работать.
Итак, все полотенцесушители можно разделить на четыре группы:
- П-образные или U- образные. Самые простые модели, элементарное подключение (боковое). Идеально, если при замене старого вы найдете модель с тем же межосевым расстоянием. Тогда, если повезет, можно даже отводы не переделывать.
- Лесенка. Современные конструкции с некоторым количеством перекладин. Тоже неплохой вариант с точки зрения гидравлики. Подключение может быть нижним, боковым или диагональным. Но выбирается оно не произвольно, а по совокупности условий (откуда подача, расположение относительно стояка).
Змейка. Еще одна классическая модель с боковым подключением. Установка полотенцесушителя этого типа, как правило, никаких проблем не представляет.
Виды полотенцесушителей
- Сложная форма. Есть очень необычные полотенцесушители. Они могут быть даже украшением интерьера, но их грамотное подсоединение — проблема. Как правило, требуется консультация грамотного специалиста, сантехника, который хорошо ориентируется в гидравлике. Как понимаете, найти такого — задача непростая.
Очень часто бывает так, что после установки полотенцесушителя он просто не работает. Если ошибка серьезная, работать перестает также и стояк, к которому он подключен. Потому необходимо знать и выполнять правила подключения.
Как нельзя делать
Все представленные выше схемы работают стабильно. Как вы заметили, все отводы идут прямо, без изгибов в виде дуги или колец. Это не случайно — во всех неровностях скапливается воздух, Который мешает, а порой, и полностью перекрывает циркуляцию.
Эта схема не работает
На фото установка полотенцесушителя неправильная. Сделаны как минимум, две ошибки:
- отводы сделаны уже чем межосевое расстояние полотенцесушителя;
- сделаны они металлопластиковой трубой с петлями.
Такое подключение просто не может работать. Металлопластиковые трубы — отличный материал, но не для подключения полотенцесушителей. Их фитинги имеют очень сильное заужение просвета, что плохо сказывается на циркуляции. Плюс к этому в петлях скапливается воздух, а также поток по верхней петле, даже при подаче сверху, не пойдет — слишком большое гидравлическое сопротивление воде надо преодолеть.
Нестабильные схемы
Следующие две схемы могут работать, но далеко не всегда. В нижней части полотенцесушителя вода застаивается и, при какой-то разнице высот, не может подняться. Сказать конкретно, когда она будет работать, а когда нет, не может никто. Зависит от давления в стояке, от диаметра труб и конструкции самой сушилки.
Нестабильно работающие схемы подключения
При таком подключении даже работающее соединение может вдруг (обычно после остановки) перестать работать. Все просто: изменилось давление, засорились трубы, вода снизу не «продавливается», полотенцесушитель не греет.
Другой вариант нестабильной схемы — с петлей сверху. Опять же, при некоторых условиях работать будет. Но рано или поздно высшая точка завоздушится и перекроет циркуляцию. Беде можно помочь, если установить в самой высокой точке автоматический воздухоотводчик, но при падении давления и он не спасет.
С петлей сверху
Совсем неверно
На фото внизу примеры того, как делать не надо. Схемы без крана на байпасе неработоспособны. Чем это грозит — известно. Кроме того, после нескольких лет эксплуатации они вообще перестанут функционировать. Скорее всего это произойдет после очередного отключения — система забьется грязью. Все потому, что весь поток горячей воды пущен через полотенцесушитель. После ремонта в вода несет огромное количество грязи, которая благополучно оседает в изгибах (в самых низких участках в первую очередь). За несколько лет все забивается полностью. По хорошему, все требуется переделать и подключить правильно, ну а помочь горю может только промывка.
Очень плохая идея
Промыть надо и полотенцесушитель и подводы к нему. Для этого сушилку снимаем и моем в ванной, а отводы промываем поочередно подсоединив к освободившемся выходам шланг, второй конец которого вывести в канализацию. Манипулируя кранами пропустить поток горячей воды через один отвод, потом через другой. После промывки все устанавливается на место. Возможно, удастся после этого систему запустить.
Замена полотенцесушителя
Если устранение неисправностей не помогло, единственным выходом из ситуации является замена полотенцесушителя на более новую и современную модель. Нужно учитывать, что в некоторых случаях для этого необходимо получить письменное разрешение от управляющей компании. Это обусловлено тем, что в ходе выполнения подобных работ напор воды в доме может ослабнуть, что требует своевременного оповещения соседей и получения их согласия.
Инструменты для замены полотенцесушителя
Чтобы заменить полотенцесушитель своими руками, вам понадобятся следующие инструменты:
- Сварочный аппарат.
- Соединительные фитинги.
- Труборез или кусачки.
- Болгарка.
- Крепежные кронштейны.
- Шаровые краны.
- Полипропиленовые трубы.
Этапы работ
Замена полотенцесушителя осуществляется в несколько этапов:
Демонтаж старого прибора. Трубу удобнее всего срезать с помощью болгарки. После снятия змеевик необходимо освободить от креплений. Не забудьте предварительно перекрыть стояк и обязательно слить воду.
Нарезание резьбы. На водопроводных трубах нужно нарезать фаски соответствующего диаметра. От качества резьбового соединения непосредственно зависит надежность фиксации прибора. С целью предотвращения вероятности протекания стыки рекомендуется герметизировать при помощи льняной подмотки.
Обустройство байпаса. Его основная задача заключается в обеспечении работоспособности оборудования в случае возникновения неполадок или при возникновении аварийных ситуаций. Данный элемент системы представляет собой запасной канал, оснащенный запорной арматурой. После монтажа байпаса необходимо установить шаровые краны, с помощью которых можно будет перекрыть общедомовой стояк.
Установка нового обогревателя. Подсоедините прибор к подготовленным резьбовым соединениям
Важно учитывать, что он должен свободно держаться на кронштейнах, поэтому его нельзя приваривать к крепежным элементам. Оптимальное расстояние между змеевиком и поверхностью стены составляет 3-4 см
Проверка качества подключения
После завершения установки необходимо удостовериться в герметичности системы и проверить ее работоспособность. Дождитесь полного прогрева прибора и убедитесь в отсутствии утечек теплоносителя. На завершающем этапе осуществляется заделка дефектов стеновой поверхности, которые могут образоваться в процессе демонтажных работ.
Процесс замены полотенцесушителя на видео
Наиболее наглядно весь процесс по монтажу полотенцесушителя своими руками представлен на видео.
Почему полотенцесушитель холодный?
Рассмотрим наиболее распространенные неисправности, возникающие в процессе эксплуатации полотенцесушителей, и подробно остановимся на способах их устранения.
Воздушная пробка
Подобная проблема актуальна как для водяных, так и для электрических моделей. Данное явление обусловлено вытеснением воздуха, что препятствует нормальной циркуляции воды в трубах.
Для восстановления работы прибора необходимо вывернуть специальный вентиль. Он может быть расположен на одном из выходов или размещаться под колпачком. Дождитесь, пока воздух полностью не выйдет наружу, после чего шипение закончится и из трубы тонкой струйкой потечет вода. Завершив работу, плотно закрутите воздушный клапан, вернув его в изначальное положение.
Образование накипи
Еще одной проблемой, из-за которой часто не греет полотенцесушитель, является накипь, скапливающаяся на внутренних стенках. Ее появление обычно обусловлено плохим качеством воды. Устранить данную неисправность поможет прочистка оборудования. Следует учитывать, что если прибор подсоединен к отопительной системе, подобные работы выполняются только во время отключения тепла.
Для удаления образовавшейся накипи залейте внутрь предварительно снятого и разобранного полотенцесушителя раствор с уксусом или лимонной кислотой. Оставьте трубу на 30-40 минут, после чего тщательно прочистите ее специальным сантехническим тросом. При его отсутствии можно воспользоваться обычным ершиком.
Перегоревший ТЭН
Данная неисправность может произойти только с электрическими моделями. Для восстановления нормальной работоспособности прибора необходимо аккуратно разобрать нагревательный элемент и прозвоните мультиметром все провода. Это позволит обнаружить короткое замыкание в электросети.
Что делать, если течет полотенцесушитель?
Протечка может произойти из-за износа герметизирующих элементов, механических повреждений или коррозии. Как правило, вода начинает подтекать в местах соединений. Устранить данную проблему можно путем установки новых фиксаторов, использования специальных сантехнических прокладок или затягивания соединительных и поворотных узлов.
Неправильное подключение
Температура полотенцесушителя непосредственно зависит от места размещения. Не рекомендуется устанавливать подобное оборудование далеко от стояка, так как в этом случае до него может не доходить горячая вода. Оптимальным вариантом является монтаж трубы таким образом, чтобы подача теплоносителя осуществлялась в ее верхнюю часть, а его вывод производился через нижнюю.
Зачастую полотенцесушитель перестает нагреваться при проведении сантехнических работ в соседних квартирах. Если соседи перекроют стояк, рекомендуется вызвать профессионального сантехника. Кроме того, причиной несоответствия температуры заявленным нормам могут стать действия коммунальных служб.
По виду используемых материалов
Монтаж водопроводящих систем с помощью муфты предусматривает использование однородных элементов, прежде всего для того, чтобы избежать электролитической коррозии, поэтому фитинги производятся в различных исполнениях:
- Стальные – основным недостатком материала является его подверженность коррозии. Жизненный цикл таких деталей ограничивается также склонностью к образованию известковых отложений из воды на внутренних поверхностях.
- Медные – меньше подвергаются коррозии, применяются только на трубопроводах из такого же материала.
- Латунные – наиболее популярные в применении, устойчивы к окислению, долговечность составляет не менее 50 лет.
- Полипропиленовые – по прочностным характеристикам и удобству в применение составляют все большую конкуренцию металлическим изделиям.
- Полимерные – обладают всеми преимуществами изделий из пластика. Для полипропиленовых труб – американка является лучшим видом соединения.
- Комбинированные – применяются как переходники при состыковки труб из металла с пластиковыми при частичной замене трубопровода. Чтобы изготовить такие фитинги, резьбовая часть из металла запрессовывается в пластиковый корпус.
Водяной полотенцесушитель: боковое подключение
Но, решив выполнять монтаж полотенцесушителя подобным образом, следует помнить про важный минус такой схемы. Речь идет о сварных элементах, которые придется использовать во время установочных работ. Однако, если владельцем приобретено сантехническое оборудование от проверенного производителя, то можно быть уверенным, что после установки сантехизделие будет служить на протяжении длительного времени.
Приступая к работам по монтажу полотенцесушителя, важно принимать во внимание ряд важных характеристик:
- диаметры трубопровода должны совпадать между собой;
- межосевой интервал, под которым понимается расстояние между выходными и входными отверстиями, должен быть минимальным.
При использовании схемы подключения полотенцесушителя «лесенка» часто приходится применять водопроводные муфты. Следует иметь в виду, что во время выполнения подобных работ недопустимым является создание перехода от трубопроводов, имеющих больший диаметр, в направлении труб, обладающих меньшим сечением. В противном случае возникает вероятность увеличения давления в сантехническом изделии, из-за чего можно столкнуться с таким неприятным явлением, как протечка. В некоторых случаях это может закончиться даже разрывом сварных соединений.
Довольно распространенная схема бокового подключения может применяться в тех случаях, если у владельца возникла идея об укладке поверх водопроводных труб кафельной плитки. Помня об этом, необходимо еще во время установочных работ позаботиться о защите труб и самого сантехнического изделия от влаги. Эту задачу решают при помощи прокладок и муфт, которые необходимо очень тщательно затянуть, используя разводной ключ необходимого диаметра.
Во время выполнения монтажа полотенцесушителя с использованием схемы бокового подключения, следует иметь в виду, что теплоноситель будет циркулировать в условиях высокого давления. Таким образом, необходимо позаботиться о том, чтобы места соединения смогли справиться с резкими колебаниями давления и повышенным напором подачи воды.
Применение байпаса
В системе обогрева обводной модуль используют как:
- Элемент регулирования тепловой массы в теплообменниках.
- Элемент обеспечения функционирования системы при аварийных отключениях электроэнергии;
- Приспособление для улучшения однотрубной отопительной системы.
В первом случае функция арматуры заключается в отводе излишка тепловой среды из батарей, направляя ее в стояк. Процесс осуществляется механическим способом, путем открывания или закрывания запорно-регулирующего устройства. В данном случае байпас является альтернативой дорогим терморегулирующим приборам.
Без наличия обводного трубопровода выполнение ремонта теплообменников в процессе функционирования системы обогрева не является возможным.
Кроме того, данное устройство ускоряет процесс наполнения и опорожнения системы.
При аварийном отключении электроэнергии байпас делает возможным осуществить перекрытие крана подачи тепловой массы в циркуляционный насос, и перевести кран в открытое состояние на центральной трубе. Это обусловлено тем, что функционирование тепловой сети с насосом зависит от стабильного электроснабжения.
При аварийном отключении электричества теплоноситель прекращает движение через циркуляционный насос и не поступает в контур отопления. При этом, если приспособление оснастить клапаном, оно может функционировать в автоматическом режиме.
Усовершенствование уже устаревшей однотрубной сети обогрева посредством установки байпаса возле каждого радиатора позволяет регулировать температуру на отдельных теплообменниках. Таким образом, близ каждого обогревательного прибора появляются замыкающие участки, которые способствуют передвижению тепловой массы к другим радиаторам при перекрывании входа в батарею.
Установка байпаса имеет ряд преимуществ:
- Эффективное распределение температуры по всем теплообменникам системы. Огромное значение устройство обводного модуля имеет для системы отопления большой протяженности.
- Равномерный обогрев помещений дома.
- Позволяет решить проблемы с наклоном трубопровода и скоплением воздуха внутри отопительной сети.
- Существенное увеличение коэффициента полезного действия, что влечет снижение расхода на газ и обогрев дома.
Байпас на радиаторах отопления
Правильное подключение полотенцесушителя
Ванная — помещение, где требуется повышенная температура. Во-первых, по ощущениях так комфортнее, во-вторых, теплый воздух быстрее унесет излишнюю влажность после принятия душа или ванны. Отопление в ванной делают нечасто — не принято. Более распространенный способ — установка полотенцесушителя, о чем и поговорим дальше. Чтобы все работало без проблем, требуется правильно выбрать схему подключения, да еще ее правильно реализовать. И во всем вам придется разбираться самостоятельно. Ведь даже если вы не будете делать все своими руками, следить за сантехниками придется. Только так можно быть уверенным в том, что вам оставят нормально работающую сушилку.
Чтобы все не только выглядело хорошо, но и работало без проблем, надо правильно проложить подводку
Схема подключения полотенцесушителя
Для того чтобы выполнить подключение этого оборудования к стояку в своем доме, необходимо иметь представление о схеме его монтажа. Она несложная и освоить ее по силам каждому. Если в качестве теплоносителя, который будет циркулировать по системе, будет выступать горячая вода, то установку этого оборудования можно провести в трубе горячего водоснабжения. Или же можно осуществить монтаж системы отопления дома. В ванной комнате лучше всего подключать полотенцесушитель к системе горячего водоснабжения, что обеспечит обогрев помещения за счет теплоносителя, циркулирующего в полотенцесушителе.Работы при подключении
Схема подключения водяного полотенцесушителя предполагает выполнение работ в следующем порядке:
Первое, что делается – определяется место установки. При этом необходимо решить, какой тип подключения в вашем помещении будет самым оптимальным.
Когда вопрос с этим решен, можно переходить к подключению специальных соединительных муфт. В настоящий момент в магазинах можно приобрести муфты таких размеров:1*1/2, 1*3/4, ¾, ¾*1/2.
При их выборе исходить следует из того, какие типы выходов имеются на приобретенном вами полотенцесушителе.
Подключение водяных приборов производится по ходу теплоносителя, при уклоне величина которого может варьироваться от 5 до 10 мм по длине подводки. При длине последней до 500 мм, можно использовать горизонтальный вариант установки.
Если говорить о самом оптимальном варианте установки этого оборудования, то таковым является случай, когда сверху вниз осуществляется подача воды. Это позволяет добиться правильной циркуляции воды в оборудовании и обеспечить эффективность системы в целом.
Выполняя установку полотенцесушителя в квартире, необходимо соблюдать правильное расстояние от трубы до поверхности стены. Оно во многом зависит от диаметра подводящего трубопровода:
- если диаметр трубы варьируется в пределах от 40 до 50 м, то оптимальным будет расстояние 55 см;
- при диаметре трубы до 23 мм расстояние до стены должно составлять не менее 35 мм.
Специальные упоры — именно на них будет выполняться подвешивание водяного полотенцесушителя. Не следует приваривать оборудование к опорам. Его крепление должно быть свободным. Это исключает риск возникновения температурных деформаций. Следует знать, что они представляют серьезную опасность для горячего трубопровода.
После того как выполнено подключение оборудования в системе горячего водоснабжения, следует выполнить проверку его работоспособности. Также следует убедиться в герметичности всех узлов соединения. Протечки, водяные капли и другое не должно наблюдаться.
Как видно, схема подключения полотенцесушителя в частном доме не является такой уж сложной. Чтобы качественно выполнить монтаж этого оборудования, необходимо при ведении работ соблюдать все нормы, не забывая про рекомендации производителя. Материалы низкого качества не стоит использовать во время монтажных работ, так как это может привести к возникновению протечки при эксплуатации, что приведет к массе неприятных моментов.
Если вы сомневаетесь в том, что можете своими силами качественно выполнить установку полотенцесушителя, то в этом случае лучше не рисковать, а обратиться к профессионалу, который в короткий срок выполнит монтаж необходимого оборудования в ванной комнате.
Разновидности полотенцесушилок
По виду теплоносителя сушилки для полотенец классифицируются на:
- Водяные. Эти устройства подключаются к стояку горячей воды или отопления. Металлическая труба служит одновременно стойкой для просушиваемых вещей и проводником горячей воды. Преимуществом водяных полотенцесушителей являются минимальные затраты на обогрев, а недостатком — высокий риск затопления при неправильном подсоединении.
- Электрические. Они монтируются поблизости от розетки и подключаются к сети. Преимущество устройства заключается в том, что его можно включить в сеть без вмешательства в систему водоснабжения. Главным его недостатком является большое энергопотребление: удельная мощность электрического змеевика на 1 квадратный метр ванной составляет 150-160 Вт, что соответствует 0,6-1 кВт для среднего санузла.
- Комбинированные. Они состоят из двух рабочих рамок. Одна из поверхностей нагревается при прохождении горячей воды, а вторая — при разогреве электрического теплоэлемента (ТЭН). Многие комбинированные приборы снабжены поворотной внутренней рамкой.
В зависимости от формы полотенцесушители делятся на следующие типы:
- скоба (П-образный);
- змеевик (М-образный);
- «Лесенка»;
- «Фокстрот» (скоба с внутренним змеевиком);
- «Модерн» (лесенка со смещенными опорами и перемычками).
Размер и форма прибора подбираются в зависимости от дизайна помещения и объема нагреваемого воздуха. Нагреватели типа «Лесенка», «Фокстрот» и «Модерн» подойдут для просторного санузла, а скобы и змеевики — для ванной небольшой площади.
Сушилка для полотенец может быть изготовлена из латуни, меди, углеродистой или нержавеющей стали. Стальную поверхность защищают хромированием. Тип прибора подбирается в зависимости от дизайна ванной и материала, из которого выполнен стояк.
Установка в прямом соединении
Этот метод применяют, когда произошел сильный засор трубы полотенцесушителя и нужна замена фрагмента трубы без переноса прибора в другое место. Такая процедура не требует большого количества времени или особых профессиональных навыков.
Прежде чем начинать демонтаж старой трубы, нужно позаботиться об отключении и сливе горячей воды из системы. Иначе велика вероятность получить ожог. После ненужный кусок отрезается и на его место закрепляют новый. В зависимости от условий его или просто приваривают или фиксируют при помощи патрубков на резьбе.
Если в монтаже прибора соединение прямое, стоит учесть 2 основных момента:
- Во-первых, в местах установки патрубков диаметр не должен быть меньше, чем в стояке. Иначе циркуляция воды будет нарушена, а из-за возросшего сопротивления может возникнуть угроза быстрого износа или прорыва трубы.
Во-вторых, установка кранов в прямом соединении в целом недопустима, поскольку никто из жильцов в доме не имеет права перекрывать водоснабжение в стояке. Но если вам необходимо периодически отключать прибор, можно установить байпас для полотенцесушителя. Это небольшой отрезок трубы, который приваривается к стояку и обеспечивает циркуляцию воды в основной трубе в то время, когда доступ жидкости в прибор перекрыт. Устанавливать запорные механизмы на байпас недопустимо.
В этом случае разрешена установка кранов, которые позволят отключить прибор от сети в случае ненадобности или демонтировать его полностью. При желании в систему можно установить термостатический регулятор, который будет поддерживать определенную температуру в приборе.
Типичные ошибки подключения полотенцесушителя
Нижнее подключение (пример неправильного исполнения)
Боковое подключение (пример неправильного исполнения)
Полотенцесушитель находится ниже нижнего отвода. Подключённый с подобным нарушением прибор работает, пока не превышена определённая разница высот «нижний отвод – низ полотенцесушителя», тогда циркуляция останавливается.
Нежелательно опускать прибор ниже отводов по двум причинам:
- Охладившаяся и опустившаяся вниз вода оказывается в ловушке, образованной нижней частью прибора и трубой (застойная зона – от низа полотенцесушителя до нижнего отвода) и плохо выталкивается обратно в стояк, так как на неё давит более лёгкая горячая вода.
- В получившихся «ямах» из труб будет скапливаться грязь из стояка. В дальнейшем при низком качестве воды можно получить забитую трубу, а также подшламовую коррозию, если грязесборник придётся на участок трубы из металла или на сам прибор.
Боковое подключение (пример неправильного исполнения)
Боковое подключение (пример неправильного исполнения)
Верхняя труба образует подъём (выше пунктирной линии на иллюстрациях), в котором стоит воздух. Циркуляция в приборе останавливается. Теоретически возможна эксплуатация при наличии в самой верхней точке трубы автоматического спускного клапана для воздуха (впрочем, они регулярно протекают) или крана Маевского.
Боковое подключение со смещённым байпасом (пример неправильного исполнения)
Боковое подключение с зауженным байпасом (пример неправильного исполнения)
Работоспособность бокового подключения при смещённом или зауженном байпасе и нижней подаче зависит от скорости циркуляции в стояке.
При малой или обычной скорости циркуляции прибор не работает, так как в нижнем отводе из-за смещения/заужения байпаса давление больше, чем в верхнем. Циркуляционный насос стремится подать воду через нижний отвод, а «гравитационный насос» внутри прибора стремится опустить охлаждающуюся в полотенцесушителе воду вниз. Взаимно противоположные потоки тормозят друг друга, и циркуляция останавливается.
Если стояк ещё не изувечен соседями, а в подвале стоит мощный циркуляционный насос, то бывает, что насос побеждает, и в приборе запускается круговая циркуляция. По левому коллектору горячая вода поднимается вверх, по правому остывающая вода опускается вниз, постепенно смешиваясь с горячей в левом коллекторе через горизонтальные перемычки. Однако стоит кому-нибудь поставить, например, варварский кран на байпас или подключить к стояку запрещённый тёплый пол – скорость циркуляции может упасть настолько, что полотенцесушитель перестанет работать. Либо будет работать нестабильно – в зависимости от времени суток и водоразбора из стояка.
Диагональное подключение в данной ситуации ничем не лучше бокового.
Нижнее подключение с зауженным байпасом (пример неправильного исполнения)
Одна из распространённых ошибок – ведь так заманчиво провести трубы в стяжке пола без утомительного штробления стен…
Подключённый с подобным нарушением прибор может работать только при очень хорошей скорости циркуляции в стояке. Но, как правило, такое подключение неработоспособно, потому что циркуляционному напору сначала нужно поднять воду из ямы вверх в прибор, а потом охладившуюся и более тяжёлую воду из той же ямы поднять вверх к отводу стояка.
Также в получившихся ямах будет скапливаться грязь из стояка. В дальнейшем при низком качестве воды можно получить забитые шламом трубы.
Виды полотенцесушителей
Вначале кратко ознакомимся с тем, какими бывают полотенцесушители, также известные как «полотенчики», и из каких материалов они изготавливаются.
Таблица. Виды полотенцесушителей по принципу работы.
| Название и фото | Описание |
| Наиболее распространенный вид полотенцесушителя, «классика». Представляет собой змеевик U-образной или любой другой формы, через который пропускается горячая вода. Она нагревает трубы, а те, в свою очередь, способствуют быстрому высыханию полотенец и белья. Подключается либо к водопроводному стояку, либо к системе отопления. Последнее более распространено в частных домах и коттеджах, так как в городской квартире подключенный подобным образом полотенцесушитель большую часть времени работать не будет. | |
| Для таких полотенцесушителей подключение к горячей воде или отоплению не нужно – они нагреваются за счет электричества. Очень удобны в плане расположения – нет необходимости перемещать стояк или подводить трубы, достаточно протянуть розетку. Можно включать только на время использования, тем самым экономя электроэнергию. Многие модели подобных полотенцесушителей снабжаются возможностью регулировки. | |
| Представляют собой два предыдущих варианта, соединенных вместе. Один из змеевиков греется при помощи горячей воды или парового отопления, другой – от электричества. За увеличенную стоимость покупатель получает высокую эффективность. Некоторые модели комбинированных полотенцесушителей снабжены поворотными змеевиками, как тот, что представлен на изображении. |
Изготавливаются полотенцесушители из следующих материалов:
- сталь;
- латунь;
- медь;
- нержавеющая сталь.
Первый вариант является простым и дешевым. Обычно подобные полотенцесушители являются самыми тяжелыми и массивными. Они редко могут похвастаться красивым внешним видом, но при должной обработке являются чрезвычайно надежными и долговечными.
Изделия из латуни или цветных металлов нередко отличаются сложной формой, привлекательностью и стойкостью к воздействию коррозии. Но, в отличие от моделей из стали, менее устойчивы к резким перепадам давления в системе. Медные полотенцесушители привлекают своей эффективностью – за счет своих свойств металл очень быстро прогревается и с такой же скоростью сушит влажные полотенца. Обратная сторона этого – высокая стоимость изделия.
Оптимальной с точки зрения соотношения цены и качества являются полотенцесушители из нержавеющей стали – они красивы, надежны, долговечны, не боятся коррозии, при этом устойчивы к резким перепадам температуры и давления.
Заключение
Полотенцесушитель представляется сложным сантехническим изделием в плане его подключения к системе горячего водоснабжения. В процессе выполнения работ по его установке необходимо выполнить множество разных операций, которые могут повлиять на качество монтажа и надежность работы самого сантехнического изделия. Поэтому только квалифицированный специалист, имеющий практический опыт работы, способен наиболее качественно выполнить подключение полотенцесушителя к стояку с горячей водой. Если вы не обладаете подобными навыками, не следует понапрасну рисковать, а лучше всего поручить эту работу персоналу обслуживающей организации.
