Актуальные советы по комплектации и обслуживанию
Какую питающую установку вы бы не выбирали, помните, в первую очередь она должна быть безопасной и удобной в эксплуатации, исполненной из качественных материалов. Если система отопления небольшая, отдайте предпочтение устройству с максимально простой конструкцией. Центральный суппорт с подвижными деталями и внутренний компенсационный поршень обязательно должны быть исполнены из материалов с низким адгезионным коэффициентом: опасность образования в узле известковых образований нужно минимизировать. Не секрет, что именно они становятся главной причиной плохой работы устройства.
Обратите внимание, сменный ли у изделия картридж: это существенно облегчит и ускорит для вас процесс ревизии узла
Периодическое техническое обслуживание устройства подпитки поможет избежать сбоев в работе всей отопительной системы
Чтобы очистить или заменить весь картридж, действуйте таким образом:
- Заизолируйте установку.
- Открутите ручку управления расположенную внизу.
- Выкрутите до упора настроечный винт и снимите крышку.
- Удалите картридж плоскогубцами.
- После необходимых манипуляций соберите устройство заново.
Остается лишь вновь настроить оборудование и продолжать наслаждаться бесперебойной работой системы отопления в своем доме!
- http://teplodom1.ru/sistemotopl/2414-kak-sdelat-podpitku-otoplenija-vodoj-dolivka-sistemy.html
- https://cotlix.com/kak-sdelat-podpitku-sistemy-otopleniya
- https://oventilyacii.ru/otoplenie/podpitka-sistemy-otopleniya.html
- https://otivent.com/podpitka-sistemy-otoplenija
- https://aqua-rmnt.com/otoplenie/kotelnaya/podpitka-sistemy-otopleniya.html
Расчет подпитки
Вычисление требуемого объема добавляемой воды проводится в соответствии с СНиП 41-02-2003 «Тепловые сети».
В закрытых отопительных контурах используется коэффициент 0,075 к общему объему энергоносителя в сетях и присоединенных к ним трубопроводах.
Множитель 0,05 применяется к объему для расчета подпитки участков, которые удалены от котельной на расстояние больше 5 км, в открытых и закрытых системах.
В открытых магистралях берется коэффициент 0,12 к объему среднему расходу жидкости на горячий водопровод и прибавляется фактический объем энергоносителя в трубах с множителем 0,075.
Редукционный клапан
Это устройство является основным элементом конструкции узла автоматической подпитки системы отопления. Именно редукционный клапан отвечает за подачу в контур сети обогрева дома теплоносителя при его нехватке из водопроводной трубы. Представляет собой это приспособление довольно-таки сложное конструктивно устройство, состоящее из:
- клапана;
- регулировочного вентиля для настройки давления;
- сетчатого фильтра;
- манометра.
После врезки клапана автоматической подпитки в систему отопления, вентиль вручную, путем вкручивания, настраивается на определенное давление в контуре. Его шток с определенным усилием прижимает мембрану устройства в выходном отверстии.
Срабатывает редукционный клапан, как только давление в системе упадет ниже заданного. В этом случае мембрана будет отжата от входного отверстия из-за давления в водопроводной сети. В результате вода начнет поступать в контур системы отопления. Как только давление в магистралях сети обогрева частного дома снова достигнет необходимых значений, мембрана перекроет ее подачу из водопровода.
Автоматическая подпитка системы отопления — схема узла и клапана подпитки
Когда в отопительной системе срабатывают воздухоотводчики по причине выхода воздуха, объем теплоносителя непременно уменьшается. Также количество литров носителя тепла становится меньше по причине очистки фильтров от различных загрязнений. Помимо этого, изменения температурного режима, которые зависят от погоды за окном, завершаются увеличением или уменьшением потерь тепла здания. В итоге режим работы горелки теплоагрегата периодически меняется. Этот элемент котла то интенсивно подогревает воду, то функционирует в экономичном режиме.
С целью недопущения аварийных ситуаций в отопительной системе необходимо поддерживать постоянный объем жидкого теплоносителя и давление в соответствии с рекомендациями изготовителей котлов (согласно техпаспорту). Сделать это позволяет узел автоматической подпитки системы отопления.
Главной деталью в нем является редукционный клапан, изображенный на фото. Клапан подпитки системы отопления снабжен специальной мембраной, находящейся под давлением теплоносителя. Благодаря натяжению пружины, устанавливается требуемое давление для жидкости, при котором мембрана переходит в верхнее положение и в итоге сдавливает пружину. Применение клапана способствует тому, что подпитка закрытой системы отопления становится более быстрой, простой и безопасной. После того, как давление в отопительной системе падает (за клапаном), теплоноситель больше не воздействует на мембрану, и пружина толкает вниз шток клапана, открывая в этом элементе просвет в седле. Вода из водопроводной конструкции начинает течь через открывшееся отверстие в трубопровод системы теплоснабжения. Мембрана после достижения номинального давления выгибается вверх и закрывает седло клапана.
Чтобы не допустить попадания грязной воды в водопровод, за редукционным клапаном монтируют обратный клапан. Данный элемент либо встраивают в корпус редукционного клапана или используют как отдельную деталь.
Современные требования относительно экологии предусматривают, что перед редукционным клапаном также следует располагать прерыватель потока или обратный клапан. Такая деталь как прерыватель потока выполняет функцию обратного клапана, но является усовершенствованным изделием, состоящим из двух обратных клапанов и находящейся между ними сливной трубы. Согласно европейским нормам, прерыватель потока необходимо устанавливать в обязательном порядке. Дело в том, что горячая вода, попадающая из отопительной конструкции в водопроводную сеть, провоцирует размножение в трубах различных бактерий, оседающих на внутренних поверхностях стенок.
Иногда его заменяют обычными сетчатыми фильтрами или фильтрами-грязевиками. Сетчатые фильтры, не имеющие прозрачной колбы, можно снабжать манометрами, что позволяет отслеживать давление теплоносителя перед ними и за данными изделиями (прочитайте: «Фильтр для системы отопления — принцип работы и установка»). Согласно показателям перепада давления определяют степень загрязнения фильтра.

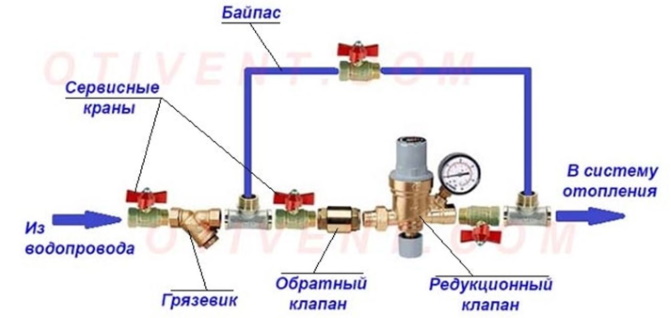

Рекомендуется узел подпитки системы отопления обходить при помощи байпаса и отсечных (шаровых) кранов. Если вдруг данный узел или один из его элементов выйдет из строя, тогда подпитку производят через байпас (подробнее: «Что такое байпас в системе отопления и для чего он нужен – виды, правила установки»). Самым удобным местом подключения такого узла является точка, где располагается расширительный бачок, выполняющий в конструкции функцию «нулевой» точки отсчета.
В результате вода из водопровода смешивается с обраткой, охлаждает жидкость и та поступает в агрегат слишком холодной, что неблагоприятно отражается на работе прибора. По этой причине, если подпитка системы отопления частного дома должна располагаться близко к теплоагрегату, узел рекомендуется устанавливать в систему горячего водоснабжения. Если в загородном доме водоснабжение нерегулярное, перед узлом подпитки ставят накопительный гидроаккумулятор, который бывает двух типов. Это либо бак подпитки системы отопления на чердаке, либо мембранный бак аналогичный расширительному бачку. Когда в водопроводе давление воды меньше, чем в системе отопления, то клапан редукционный функционировать не будет, тогда необходимо устанавливать гидроаккумулятор.
Узел подпитки отопления подключают непосредственно к аккумулятору водоснабжения домовладения.
Признаки того, что в системе отопления недостаточно воды
Оперативный персонал или собственник котлоагрегата должен безошибочно определять дефицит теплоносителя в его контуре. Прежде всего, с помощью манометра, поскольку давление среды в сети при утечке будет падать.
В современных автономных системах, оборудованных многофункциональной автоматикой, утечка воды теплосети входит в обязательный показатель по защите котла, поэтому при ее падении персонал будет предупрежден средствами сигнализации: звуковой и визуальной.
Для старых модификаций котла, падения давления теплоносителя из-за непроизводительных утечек определяют по таким признакам:
- перегрев подающего теплоносителя, притом, что радиаторы быстро остывают из-за нарушения в них циркуляции воды;
- вода в сети начинает булькать, особенно в стояках отопления;
- начинается процесс тактования котла, когда часто включается/отключается горелка газового агрегата;
- срабатывание предохранительного клапана твердотопливного котлоагрегата из-за перегрева теплоносителя.
Ситуация с утечками особенно опасна в твердотопливных котлах, поскольку из-за большой инерционности процесса горения, котел не может остановиться, пока не выгорит все заложенное топливо, а значит имеется большая возможность перегрева труб или теплообменников, расположенных в топке, с последующим их разрывом и выходом открытого источника огня в топочную.
Почему устройства подпитки так важны?
В процессе эксплуатации отопительной системы избежать уменьшения объема теплоносителя практически невозможно – даже если схема идеально спроектирована и профессионально собрана. Среди основных причин данного явления:
- Критические изменения в режиме работы оборудования, сопровождающиеся расширением жидкости и необходимостью сброса ее избытка в виде пара в атмосферу.
- Удаление воздушных пробок. При открытии кранов Маевского небольшие утечки воды неизбежны.
- Проведение экстренных ремонтных или плановых профилактических работ; очистка фильтров от загрязнений.
Также недостача теплоносителя может обнаруживаться и при отсутствии очевидного факта его потери – вследствие образования коррозии на внутренней поверхности труб. При этом трубы истончаются, внутренний объем системы увеличивается: в результате в ней постепенно понижается давление и начинают образовываться воздушные пробки.
Причин потерь теплоносителя в процессе эксплуатации отопительной системы может быть множество, но верное средство для их устранения всегда одно — монтаж узла подпитки
Никогда не стоит исключать возможность микропротечек. Выявлять подобные дефекты довольно затруднительно, но необходимо.
С установленной автоматической подпиткой системы отопления недостаток воды в трубопроводе будет всегда своевременно компенсирован, а давление не выйдет за рамки оптимальных значений – это залог стабильно высокого КПД оборудования и отсутствия аварийных ситуаций.
Схема ручной подпитки
Самым простым способом пополнить контур теплоснабжения водой — сделать подпитку в ручном режиме. С тем чтобы его исполнить, необходимо протянуть трубопровод от горводопровода и соединить его с обратной магистралью теплосети. На данном участке устанавливают отсекающий кран и фильтр очистки воды.
Схема отлично функционирует в простых системах теплоснабжения для одноэтажных домовладений малой площади. Линию присоединяют к обратке до циркуляционного электронасоса, поскольку на данном участке самое низкие показатели по давлению и температуре сетевой воды.
Для открытых сетей теплоснабжения система подпитки организует подачу воды не в обратку, а прямо в расширительную емкость. Для этого не потребуется пониматься на чердачное помещение для проверки уровня подпитки. По схеме обвязывается расширительный бак 3-мя самостоятельными выводами: подпитки, подающего и обратного трубопроводов.
Уровень в баке контролируется открытием вентиля на контрольной трубе, направленной в канализацию. Когда после открытия вентиля течет вода — это значит, что система заполнена, если нет, открывается подпиточный вентиль, который держат открытым пока из контрольной трубы не пойдет перелив.
Устройство подпитки для системы отопления
Исполнительный механизм
Если подпитка осуществляется механическим способом, то все манипуляции производятся посредством одной задвижки. В автоматических узлах применяются различные виды дистанционно управляемой арматуры. Но в большинстве случаев используется редукционный клапан автоматической подпитки системы отопления. Обычно это комбинированное устройство, которое включает в себя запорный клапан, обратный клапан и редуктор давления. Он может быть механическим, либо обладать электрическими контактами для управления насосом.
Устройство настраивается на необходимый диапазон рабочего давления. При достижении нижнего порога давления теплоносителя (допустим, на 5 или 10 процентов) мембрана высвобождает пружину, которая двигает рабочий шток с конусом, закрывающий проточное отверстие клапана. После накачки системы до необходимого уровня давления мембрана сдавливает пружину и штоком перекрывает проток.
Устройство редукционного клапана для автоматической подпитки
Регулировка давления срабатывания клапана осуществляется посредством винта, расположенного сверху устройства. После установки в нужное положение его фиксируют контргайкой. Для визуального контроля давления при настройке клапан снабжается манометром.
Обратный клапан
Горячая вода из отопительной системы ни в коем случае не должна попадать в трубы холодного водоснабжения. Во-первых, это может привести к развитию бактерий в питьевой воде. Во-вторых, отработанный теплоноситель может оказаться довольно вредным для человека, так как в нём накапливаются продукты коррозии. В-третьих, так мы теряем теплоноситель, что опять-таки негативно сказывается на работе отопительной установки. Обратное движение теплоносителя может возникать во время подпитки, если давления в подающей магистрали недостаточно (в водопроводе оно ниже, чем в отоплении), либо во время эксплуатации, если запирающий вентиль «не держит».
Обратный клапан всегда устанавливается сзади исполнительного устройства, часто он встроен в корпус редукционного клапана. В последнее время узел подпитки также снабжают обратным клапаном спереди или используют так называемый «прерыватель протока».
Насос и накопитель
Основная задача насоса – повысить давление в подающем трубопроводе, например, когда давление в трубах холодного водоснабжения бывает ниже, чем в отопительной системе. Поэтому ни в ручном режиме, ни автоматикой добавить воду в отопление не получится. А при отсутствии или неправильной работе обратного клапана произойдёт ещё и дополнительная потеря теплоносителя.
Напольный узел подпитки с вертикальным насосом
Важно! Для частных домов могут использоваться погружные подпиточные насосы для отопления вертикального исполнения, которые берут воду из колодцев. Накопительный бак, подключенный к узлу подпитки, позволяет всегда иметь запас воды, которой можно восполнить систему вне зависимости от уровня давления в питьевом трубопроводе. Для ручного пополнения теплоносителя в гравитационных схемах применяется ёмкость, расположенная выше расширительного бака, то есть где-то на чердаке
В автоматических системах подпитки часто используется гидроаккумулятор с мембраной, который всегда находится под давлением
Для ручного пополнения теплоносителя в гравитационных схемах применяется ёмкость, расположенная выше расширительного бака, то есть где-то на чердаке. В автоматических системах подпитки часто используется гидроаккумулятор с мембраной, который всегда находится под давлением
Накопительный бак, подключенный к узлу подпитки, позволяет всегда иметь запас воды, которой можно восполнить систему вне зависимости от уровня давления в питьевом трубопроводе. Для ручного пополнения теплоносителя в гравитационных схемах применяется ёмкость, расположенная выше расширительного бака, то есть где-то на чердаке. В автоматических системах подпитки часто используется гидроаккумулятор с мембраной, который всегда находится под давлением.
Фильтрующие элементы
Примеси, которые находятся в воде, могут негативно повлиять на работу отопления и даже вывести из строя отопительные приборы и устройства. Лучше всего фильтрацию и подготовку воды производить сразу на «входе». Для механической очистки теплоносителя используют сетчатые фильтры, которые монтируют до редукционного клапана. Иногда грязевики являются неотъемлемой частью исполнительного устройства. Для умягчения воды (в основном – борьбы с солями кальция) используют фильтры, которые связывают и осаживают «ненужные» вещества посредством химических реагентов.
Автоматическая подпитка расположена на байпасе
Как залить воду в закрытую систему отопления с водопроводом и без него
АркадийКак залить воду в систему отопления закрытого типа?
Ни одна система отопления не будет функционировать без теплоносителя. ведь он непосредственно обеспечивает передачу энергии радиаторам и последующий нагрев воздуха в помещении. Так что после монтажных и ремонтных работ у вас неизбежно возникнет необходимость залить новую воду в оборудование. Многим эта процедура кажется непосильной. Особенно, если нужно заполнить систему закрытого типа. Действительно, задача хлопотная, но при этом абсолютно реализуемая, если делать все по правилам – о них и пойдет речь далее.
Подготовительные операции
До того как начать заливать теплоноситель в закрытую систему отопления, подготовьте ее к работе. В частности, следует выполнить такие процедуры:
- Гидравлический тест – перед заполнением системы ее нужно опрессовать. Делается это с помощью специального прибора, который нагнетает давление и наполняет сжатым воздухом все трубы и батареи. Опрессовка выполняется под давлением на 25% больше базового давления для конкретной отопительной системы.
- Проверка неполадок – после завершения опрессовки следует проверить все стыки отопительного оборудования на предмет разгерметизации и протечек. Если имеются какие-либо неполадки, их нужно устранить.
- Перекрытие арматуры – чтобы избежать незапланированного расхода воды при заливке, перекройте запорную арматуру, которая выводит жидкость из системы.
Когда подготовительные работы завершены, можно приступать к заливке воды. Ее можно запускать из централизованного водопровода или, за неимением последнего, из другого источника воды – рассмотрим оба варианта.
Ручной насос для опрессовки системы отопления
Заливка воды из водопровода
Если ваш дом подключен к водопроводной сети, проблем с заполнением отопительной системы не возникнет. Для начала нужно определить, какая арматура находится ближе всех к нагревательному котлу – именно через нее должен осуществляться ввод теплоносителя.
Далее нагревательный котел нужно соединить с централизованным водопроводом и установить между ними специальный отсекающий вентиль. Заполнение производится именно благодаря этому вентилю: при его открытии из водопровода в котел начинает поступать вода, которая далее заливается в трубопровод.
Важно! Вода должна поступать в отопительную систему с минимальной скоростью – это позволит воздуху, который остался в трубопроводе, без последствий удалиться через специальные краны Маевского на батареях. Если в доме более одного этажа, систему можно заполнять не за раз, а по частям: начиная с нижних радиаторов и заканчивая верхними отопительными точками
Если в доме более одного этажа, систему можно заполнять не за раз, а по частям: начиная с нижних радиаторов и заканчивая верхними отопительными точками
Если в доме более одного этажа, систему можно заполнять не за раз, а по частям: начиная с нижних радиаторов и заканчивая верхними отопительными точками.
Заливка воды без водопровода
Если источником теплоносителя выступает не централизованный водопровод, а скважина, колодец или водоем, для заполнения закрытой отопительной системы потребуется вспомогательное оборудование. Это может быть мощный насос или расширительный бак.
Схема устройства системы отопления
В первом случае понадобится ручная или электрическая насосная установка. С ее помощью заливка выполняется по такой схеме:
- Присоедините насосный шланг к сливному патрубку.
- Откройте специальный вентиль на патрубке.
- Откройте краны Маевского.
- Запустите насос и начинайте запускать воду в систему.
Во втором случае используйте мембранный бак с перегородкой на две части и обычный велосипедный насос:
- Присоедините бак к трубопроводу отопительной системы и наполните его водой.
- Отверните ниппель в верхней части расширительного бака и стравите из емкости воздух.
- Подключите велосипедный насос к ниппелю и начинайте накачивать воздух в бак, создавая давление для подачи воды в систему.
Совет. Накачивайте бак до тех пор, пока давление насоса не достигнет показателя 1,5 атм.
Теперь вы знаете, что залить воду в отопительную систему закрытого типа можно как из водопровода, так и без него. Главное в обоих случаях – тщательно подготовиться к процедуре и соблюсти все технические тонкости выполнения работ. Так что, если следовать правилам, заливка системы не будет для вас неподъемной задачей.
Схема ручной подпитки
Простейший вариант наполнения системы реализован в 90% двухконтурных настенных котлов, куда априори подведена труба холодного водоснабжения. Внутри корпуса установлен ручной вентиль, соединяющий эту магистраль с обратной линией отопления. Нередко кран подпитки котла встречается на твердотопливных теплогенераторах с водяным контуром и без такового (пример — отопительные агрегаты чешского бренда Viadrus).
В настенных двухконтурных теплогенераторах подпиточный вентиль расположен снизу, где подключаются трубопроводы Для сборки классического подпиточного узла, подходящего к любому типу системы, понадобятся такие детали:
- тройник с боковым отводом Ду 15—20, соответствующий материалу трубы отопительной магистрали, — фитинг для металлопластика, полипропилена и так далее;
- тарельчатый (пружинный) обратный клапан;
- кран шаровой;
- соединительные муфты, фитинги.
Задача обратного клапана — не пускать воду из тепловой сети назад, в водопровод. Если речь идет о подкачке антифриза с помощью насоса, без клапана вовсе не обойтись. Арматура устанавливается именно в порядке перечисления:
- Тройник врезается в обратку отопления после циркуляционного насоса.
- К отводному патрубку тройника подсоединяется обратный клапан.
- Следом ставится шаровой кран.
Принцип действия узла простой: при открытии крана вода из централизованной магистрали поступает в трубопроводы отопления, поскольку ее давление выше (4—8 Бар против 0.8—2 Бар). Процесс наполнения закрытой системы отслеживается по манометру котла или группы безопасности. Если вы случайно превысили давление, воспользуйтесь краном Маевского на ближайшем радиаторе и стравите лишнюю воду.
Чтобы контролировать количество теплоносителя в расширительной емкости открытой теплосети, расположенной на чердаке дома, бак нужно оснастить 2 дополнительными трубками диаметром ½ дюйма:
- Контрольный трубопровод, заканчивающийся краном в котельной, врезается в боковую стенку примерно на половине высоты резервуара. Открыв данный вентиль, вы сможете определить наличие воды в баке, не забираясь на чердак.
В процессе подпитки воздушные пузыри выходят через крышку бачка, максимальный уровень отслеживается по истечению воды из верхнего штуцера через трубу
- Трубка перелива врезается на 10 см ниже крышки бака, конец отводится в канализацию либо просто на улицу под свесом кровли. Находясь в топочной и открывая кран подпитки, вы должны видеть этот патрубок, когда оттуда потечет вода, заполнение прекращается.
Схема с обратным клапаном и запорным краном также применима для заливки гелиосистем (солнечных коллекторов) и геотермальных контуров тепловых насосов антифризом. Как пользоваться котловым вентилем подпитки, рассказывается на видео:
Подпитка системы отопления котла из водопровода: что это?
Эксплуатация обвязки приводит к уменьшению количества теплоносителя в ней. Свободное место заполняет воздух, создавая пробки. В итоге оборудование перегревается, что вызывает появление поломок.
Вода теряется в следующих ситуациях:
- В открытом контуре жидкость испаряется в расширительном баке.
- Воздухосбрасыватель также удаляет водяной пар.
- При срабатывании механизма защиты от перегрева сбрасывается теплоноситель.
- В обвязке присутствуют незаметные трещины.
- Трубы покрываются накипью или ржавчиной.
Для избегания проблем используют подпитку отопления из водопровода. В большинстве случаев она работает автономно, измеряя текущий объём воды и восполняя недостаток. Таким образом восстанавливается стандартное давление системы. Для этого используется холодное водоснабжение или специальная жидкость, хранящаяся в накопительном баке.
Как сделать: схема подачи или обратки
Процесс выполняется одним из двух способов:
- Ручную делают в небольших системах, поскольку изменения давления в них меньше. Последние определяют манометром. Обнаружив отклонение от нормы, открывают кран подпитки и ожидают восстановления значения.
- Автоматическая установка самостоятельно обрабатывает данные и принимает меры по устранению проблем.
Фото 1. Схема автоматической установки станции подпитки системы отопления, данные обрабатываются самостоятельно.
Отличие заключается в отсутствии необходимости следить за показаниями, но, в связи с постоянной работой прибора, увеличивается расход электроэнергии.
Важно! Подпитка требуется не постоянно, но оборудованию не нужно простаивать. С помощью устройства можно заполнить пустую обвязку теплоносителем, провести опрессовку или промыть трубы. Чаще всего жилые частные дома отапливаются водяной системой отопления, в которой нагретая жидкость (может использоваться не только вода, но и специальные антифризы – незамерзающие жидкости) движется по трубам и передает тепло радиаторам отопления
Чаще всего жилые частные дома отапливаются водяной системой отопления, в которой нагретая жидкость (может использоваться не только вода, но и специальные антифризы – незамерзающие жидкости) движется по трубам и передает тепло радиаторам отопления.
Системы отопления можно разделить на два типа:
- с естественной циркуляцией жидкости по системе,
- с принудительным движением теплоносителя.
В случае с принудительной циркуляцией теплоноситель движется благодаря циркуляционному насосу.
Автоматическая подпитка
Для системы отопления с закрытым контуром наиболее целесообразно выполнить обустройство автоматического узла подпитки. Несмотря на его высокую стоимость, применение такого оборудования экономически оправдано. Твердотопливные котлы, которые используются в закрытых системах отопления, имеют высокую производительность. Снижение уровня теплоносителя может привести к критическому перегреву теплообменника, топки и самого котла. При этом интенсивное движение теплоносителя по контуру может привести к быстрому уменьшению его количества. А отсутствие устройства безопасности непосредственно на котле не даст возможность оперативно отслеживать количество воды в трубопроводах и радиаторах.
Для устройства узла автоматической подпитки используются различные виды устройств и запорной арматуры. Наиболее целесообразно приобрести специализированное устройство — редуктор подпитки. Он совмещает в одном корпусе все необходимые функциональные элементы:
- Обратный клапан;
- Фильтр;
- Манометр с задвижкой;
- Устройство контроля давления.
На крышке редуктора расположен винт, контролирующий рабочее давление устройства. Его рекомендуется установить на два бара – оптимальное давление в автономной закрытой системе отопления.
Автономная система автоматической подпитки является одной из наиболее сложных, в техническом исполнении и дорогостоящих. Ее использование экономически оправдано для обслуживания крупных систем отопления на несколько коттеджей с использованием твердотопливных котлов. Такая система, чаще всего, имеет коммерческое применение, и устанавливается на туристических объектах, лыжных курортах и базах отдыха, удалённых от централизованных инфраструктур. Она состоит из следующих элементов:
- Ёмкость для воды объёмом 50-100 л;
- Погружной насос;
- Реле давления;
- Высасывающий шланг;
- Воздушный клапан;
- Датчик уровня;
- Штуцер с фильтром грубой очистки;
- Датчик уровня жидкости.
В случае если в качестве теплоносителя используется не вода, а гликолесодержащие растворы система доукомплектовывается устройством перемешивания, чтобы предотвратить расслоение теплоносителя на различные фракции по плотности.
Принцип действия автоматической системы подпитки отопления для крупных тепловых узлов следующий:
- Теплоноситель подается в емкость через штуцер с фильтром. Это исключит возможность попадания загрязнения в трубопроводы отопления;
- Для заполнения системы отопления используется объемный насос с ограниченной производительностью. Это позволит равномерно заполнить трубопроводы и теплотехнические устройства теплоносителем при первом пуске;
- При достижении заданного давления реле отключает насос и прекращает подачу теплоносителя. При снижении рабочего давления реле осуществляет автоматическое включение насоса;
- Сигнал с датчика уровня жидкости, расположенного в ёмкости, подключается к световой сигнализации в разрыв цепи;
- Воздушный клапан устанавливается в крышку ёмкости для выравнивания давления при отборе теплоносителя;
- Все энергозависимые устройства контроля, подключается через блок бесперебойного питания, что обеспечит постоянный контроль давления теплоносителя в системе отопления.
Наиболее простая ситуация с газовыми котлами, которые используются в автономных системах отопления квартир. Практически все современные модели особенно двухконтурных газовых котлов уже имеют встроенный редуктор подпитки. Он соединяется с подающим патрубком ГВС. И при падении давления автоматически добавляет теплоноситель в трубопровод. Мастеру при установке не нужно выполнять специальных операций и дополнительных подключений. Все необходимые элементы управления и контроля уже входят в стандартную комплектацию.
