Особенности подпорной стенки из бетона и технология возведения по шагам

Особенности конструкции подпорных стен

Неровный ландшафт неудобен в эксплуатации, поэтому большинство застройщиков стремятся выровнять почву на всем участке или создать несколько зон с горизонтальными поверхностями, между которыми можно перемещаться по ступеням или лестницам.

Основной проблемой является давление грунта на вертикальные стены, приводящее к негативным последствиям:

• потеря устойчивости – опрокидывание конструкции;
• потеря прочности – разрушение отдельных элементов и осыпание склона.

Проблемы эксплуатации подпорных стен.

Существует две принципиально отличных друг от друга технологии, направленных на компенсацию этого давления:

массивные стены – имеют большой вес, боковые подвижки почвы не могут сдвинуть конструкцию с места;

Массивная стена подпорная.

тонкостенные конструкции – стена имеет элементы, вовлекающие часть грунта в создание усилий, направленных в сторону, противоположную опрокидыванию.

Варианты тонкостенных подпорных конструкций.

В первом случае повышается расход бетона и арматуры, во втором увеличивается объем земляных работ. Выбор технологии зависит от имеющегося бюджета строительства, свободного времени, назначения подпорных стен.

Например, при ограниченном бюджете целесообразнее устройство уголковых конструкций с консолью. Если подпорная стена используется для террасирования, на верхних гранях массивных монолитных многоуровневых стен можно разбить цветники, сделать грядки или использовать их в ландшафтном дизайне.

Декоративные стенки

Нюансы для низких подпорных стен (30 – 80 см):

• для низких конструкций оптимальным вариантом является массивная стена (трапеция или параллелепипед с уширенным основанием);
• они имеют значительный вес, поэтому силы пучения их сдвинуть не в состоянии;
• при высоте конструкции до 0,3 м фундамент не нужен, но плодородный слой необходимо заменить нерудным материалом на глубину 0,4 м;
• если планируемая высота террасы составляет 0,4 – 0,8 м, нижняя часть стены, являющаяся фундаментом, заглубляется на 0,15 – 0,3 м.

Низкая подпорная стена.

Технологии их изготовления рассмотрены ниже, в данном разделе приведены лишь правила проектирования. В низких ПС дренаж не обязателен на сухих почвах, при высоком УГВ с внутренней стороны укладываются перфорированные и обмотанные геотекстилем гофротрубы с уклоном в сторону подземного резервуара для сбора стоков.

Средние стены

Обычно загородные участки в коттеджных поселках имеют перепады высоты в пределах 1 м, зато для садовых участков администрация населенных пунктов часто выделяет не пригодные для с/х земли, изобилующие горами и оврагами. Поэтому используются ПС средней высоты 0,8 – 1,5 м, которые так же можно не рассчитывать на сдвиг и разрушение.

Схема выбора конструкции ПС, удовлетворяющей эксплуатационным требованиям, следующая:

• при высоте в пределах 1 м на рыхлых почвах можно применить массивные конструкции с уширением пяты;
• если перепад высот больше указанного значения, дешевле обойдется тонкостенная ПС любого типа.

Средняя стена подпорная.

Если в промышленном и с/х строительстве для этих целей чаще используются ж/б панели и плиты, то для индивидуального застройщика они обходятся излишне дорого с учетом доставки, выгрузки и установки спецтехникой. Поэтому проще залить их по месту по нижеприведенной технологии.

Дренаж для ПС средней высоты является обязательным, вместо продольных дренов обычно используются поперечные:

• полимерные трубы укладываются чуть выше подошвы фундамента, проходят насквозь оба вертикальных щита опалубки;
• шаг поперечных дренов в пределах 1 м;
• в узел примыкания ПС и нижней террасы укладываются желоба ливневки для сбора и отведения этих стоков, которые неизбежно разрушат почву и снизят качество эксплуатации участка.

Перфорация внутри дренов не нужна, можно применить канализационные (только рыжие), полиэтиленовые трубы подходящего диаметра.

Высокие стены

На сложном ландшафте могут потребоваться высокие (1,5 – 2 м) подпорные стены, для которых необходим расчет по двум предельным состояниям. Общими принципами проектирования являются:

• применение тонкостенных конструкций, так как массивные ПС здесь экономически нецелесообразны;
• элементы, вовлекающие грунт верхнего яруса для создания усилий направленных против опрокидывания (консоль, анкер или контрфорс), выбираются в зависимости от предпочтений застройщика.

Высокая стенка подпорная с контрфорсами.

Объем земляных работ примерно одинаковый, но для контрфорсов и консолей потребуется дополнительное бетонирование.

Устройство и функции подпорных стен

Подпорные стены из бетона смогут быть самых различных конструкций, определяемых функциями, делаемыми конкретной постройкой.

В самом несложном понимании существует два вида подпорных стен:

• Декоративные.
• Укрепительные.

Отличия этих двух видов заключаются в том, что для каждого из них должна быть определенная степень действия и нагрузка.

Но сама конструкция наряду с этим, неизменно складывается из таких частей:

1. Подземная часть либо фундамент, на который приходится вся нагрузка давления грунта и самой конструкции.
2. Тело либо наземная часть. Такая стена ограждает возвышение на участке и с наружной стороны возможно как ровной, так и косой.
3. Защитные коммуникации (отвод воды и дренаж). При проектировании конструкции вам направляться позаботиться о том, дабы осуществить отвод лишней воды и жидкости, неизменно скапливающейся на внутренних поверхностях таких конструкций.

Подпорные стены делают следующие функции:

Функция	Особенность
Зонирование	Неровный ухабистый участок легко зонируется при помощи подпор. Так, возможно поделить, к примеру, дом и сад, дом и беседку.
Защита и упрочнение	Данное сооружение разрешит «укрепить грунт», не допустить его осыпание, что защитит целостность построек на участке.
Декоративный элемент	Подпоры любой высоты и размера возможно облицевать декоративными материалами и организовать подле них клумбы, перевоплотив, так, усиливающий элемент в необычайное дизайнерское решение.

Что может воздействовать на устойчивость подпорных стен

Весьма серьёзными качествами подпорных стенок есть устойчивость и возможность переносить большое давление. В другом случае, сооружение будет подвержено разрушению, а грунт, соответственно, попросту сползет. На прочность таких конструкций может воздействовать множество факторов, начиная от собственного веса строения и заканчивая давлением почвы (читайте кроме этого статью “Полиуретановые эмали для бетона и иные виды материалов для окрашивания полов”).

Рассмотрим, что нужно учесть перед тем, как сделать подпорную стенку из бетона:

Уровень вибраций, к примеру, в случае если невдалеке расположены ЖД дороги.

• Сейсмические явления любого характера, характерные конкретному региону.
• Уровень подземных вод и возможность подмывания дождевыми водами.
• Набухание почвы в зимний период.

Во многом устойчивость таковой конструкции определяется толщиной стенки. Данный параметр определяется как высотой, так и типом почвы, на которой она установлена. В том случае, если подпорка есть высокой и устанавливается на мягких грунтах, то нужно расширить ширину стены.

Массивные подпорные стенки

Такие виды чаще всего применяют для укрепительных или декоративных функций. Для изготовления стенок применяются бетон или бутовый камень. Их можно изготавливать по двум технологиям: сборная и монолитная.

Конструкция должна сопротивляться двум видам воздействия:

• сдвиг;
• опрокидывание за счет горизонтального давления грунта на боковую поверхность.

Массивная стенка сопротивляется этим силам только за счет собственного веса. К недостаткам подпорных конструкций такого вида относятся:

• высокая материалоемкость;
• сложность выполнения работ;
• высокая стоимость возведения;
• необходимость в специальной технике.

Все эти недостатки сильнее всего проявляются при возведении укрепительных сооружений большой высоты. При изготовлении декоративных элементов для ландшафтного дизайна неудобства не так заметны.

Монолитная конструкция с контрфорсами.

В строительстве массивные подпорные стенки часто изготавливают из фундаментных бетонных блоков

Важно грамотно оценить высоту и длину стены. Для большей устойчивости сооружения принимают следующие меры:

• Нижнюю часть стены делают шире, чем верхнюю. Чем ниже стена заглублена в грунт, тем большее давление она испытывает. Особо нагруженный участок лучше сделать шире. В верхней части толщину стены уменьшают, поскольку давление здесь не так велико.
• Для предотвращения опрокидывания и разрушения стенок большой длины предусматривают контрфорсы. Контрфорс — это вертикальная конструкция, выступающая за стену. Чаще всего она связана с основным подпорным элементом. Но существуют варианты отдельно стоящих контрфорсов. Изготавливается из того же материала, что и стенка (монолитный бетон, бетонные блоки, бутовый камень). Контрфорсы берут на себя часть распора от горизонтального воздействия. Могут быть как прямолинейными, так и с уступами. Контрфорсы помогают усилить стену без сильного перерасхода материалов.

Выделяют несколько типов сечения подпорных стенок:

• прямоугольные, подходят только для небольших перепадов высот (в основном, декоративные);
• Т-образные с уширением снизу;
• трапециевидные, отличаются хорошей устойчивостью, имеют одну наклонную боковую поверхность, их делают шире у основания.

Сборные элементы

Их изготавливают из бутового камня или бетонных блоков шириной не менее 400 мм. Не рекомендуется для строительства выбирать пористые материалы. Изготовление стенок из кирпича запрещено, этот материал нельзя применять в качестве конструктивного для возведения подземных сооружений.

Подпорная стенка из бетонных блоков.

У сборной технологии есть несколько преимуществ:

• увеличение скорости работ, нет необходимости выжидать, пока бетон затвердеет и наберет прочность;
• невысокие затраты при использовании типовых элементов;
• простота технологии.

Чаще всего крупные строительные компании, которые не испытывают недостатка в специальной технике и трудовых ресурсах, сооружают конструкции из фундаментных блоков ФБС. В частном строительстве у таких стенок проявляются существенные минусы:

• необходимость в грузоподъемной технике для установки блоков в проектное положение;
• затраты на транспортировку изделий с завода;
• для сооружения конструкции из блоков потребуются профессиональные рабочие, способные закрепить изделия на крюк подъемного крана, грамотно установить их, а также организовать складирование и разгрузку.

Монолитные стенки

Конструкция такого типа лучше подходит для частного строительства. Здесь нет острой необходимости сокращать сроки, как это происходит в массовом возведении зданий. К преимуществам метода для постройки собственного дома или небольшого объекта можно отнести:

• нет необходимости нанимать подъемный кран;
• можно легко выполнить работу, задействовав несколько человек.

Для изготовления монолитной конструкции потребуется бетонная смесь и арматура

Важно грамотно подобрать марку бетона (или класс) и диаметр армирования

Поскольку конструкция одновременно работает на сжатие и на изгиб, рекомендуется использовать бетон не ниже класса В25 или марки М350. Нельзя использовать такой же бетон, как, например, для ленточного фундамента, который работает только на сжатие. При несоблюдении рекомендаций возможно появление трещин или разрушение подпорной стенки под давлением грунта.

Армирование подпорной стенки.

Рабочая арматура располагается в двух направлениях: вертикальном и горизонтальном. Точный диаметр зависит от нагрузки, но в качестве среднего значения можно принять 12—14 мм. Для связывания отдельных стержней в каркасы используют хомуты. Минимальный диаметр таких прутов составляет 8 мм.

Возведение стенки

Для возведения на участке надежной опорной конструкции из строительных блоков или монолитного бетона нужно правильно сделать предварительные расчеты и выполнять монтаж согласно проектным чертежам изделия. При соблюдении всех требований защитно-декоративное строение прослужит продолжительный период.

Рытье траншеи

Первый этап возведения подпорки на земельном участке — это подготовка траншеи по контуру будущего строения. Для сокращения сроков выполнения строительных работ рекомендуется арендовать экскаватор. Но выравнивание и зачистка траншеи осуществляются вручную при помощи лопат.

На дно насыпается первоначально слой щебня, поверх которого укладываются металлические прутья или специальная армирующая сетка. Это придаст фундаменту прочность. Арматурные стержни устанавливаются вертикально по всему контуру рва. Это нужно для лучшей связки цементного раствора.

Если траншея не предусмотрена, тогда необходимо тщательно подготовить под бетонную подпорку поверхность грунта — очистить ее от сорняков, снять лопатой верхний слой почвы с травой и выровнять.

Сооружение опалубки

Опалубка для заливки тяжелой бетонной конструкции должна изготавливаться из прочного массивного материала. Для этой цели можно использовать деревянные щиты толщиной 3 см и бруски для их соединения между собой сечением 5х10 см.

Монтаж опалубки начинается с установки задней стенки, вдоль которой забиваются колья, затем монтируются остальные элементы конструкции. На этом этапе строительных работ изготавливается система дренажа.

Обустройство дренажа

Правильно обустроенная система дренажа удаляет воду от задней стены опорной конструкции и предупреждает вымывание почвы.

При выполнении монтажа дренажной системы поперечного типа в подпорной стенке проделываются отверстия Ø 10 см или закладываются готовые трубки.

Чтобы водоотвод обеспечивал удаление воды за пределы подпорки, его делают под наклоном. Шаг дренажа составляет 1 м.

Можно использовать асбоцементные (пластиковые) гофрированные трубы, имеющие перфорацию. Геотекстильный материал впитывает влагу и задерживает песок, по трубам осуществляется отвод воды за пределы строения.

Расчет и замес цементного раствора

Чтобы сделать прочную декоративную бетонную подпорку и она не разрушалась в процессе эксплуатации от температурных перепадов, для изготовления смеси рекомендуется использовать качественный морозостойкий цемент.

Пропорция компонентов раствора для отливки защитного сооружения:

• 1 доля цемента;
• 3 доли песка;
• 1 доля мелкого щебня (гравия);
• 1 доля воды.

Компоненты тщательно перемешиваются в емкости вручную с помощью лопаты. Можно арендовать бетономешалку, чтобы ускорить выполнение строительных работ. Полученная однородная масса заливается в предварительно установленную опалубочную конструкцию.

Чтобы бетон не потрескался в жаркий летний период, не начал деформироваться, на этапе схватывания и высыхания его периодически смачивают водой.

Демонтаж опалубочной конструкции выполняется не раньше истечения 5-7 суток. А полностью материал высыхает на протяжении 28 суток. После этого шпателем осуществляется зачистка поверхности от образовавшихся бугорков и наплывов.

Заполнение пространства за опорной конструкцией

Первоначально укладывается дренажное полотно или засыпается дренажный грунт. Затем укладываются слои отобранного грунта по 20-40 см, каждый из которых тщательно трамбуется. Сверху кладется срезанный ранее растительный слой почвы.

Гидроизоляция поверхности

Задняя часть защитной подпорки надежно гидроизолируется. В качестве материала можно использовать рубероид или толь. Гидроизоляционный материал укладывается в 2 слоя на битумную мастику. При обустройстве бетонной конструкции на сухом грунте ее заднюю поверхность достаточно покрыть битумом в 2 слоя.

Как укрепить склон на участке

Зачем необходимо укреплять грунт на участках, расположенных на склоне? Есть несколько причин:

1. Дождевая или талая вода и ветер приводят к тому, что верхний – плодородный – слой земли разрушается (это явление получило название эрозия). Больше всего таким образом поражаются почвы, расположенные именно на склоне.
2. На участках с неровным рельефом всегда есть опасность обрушения или сползания грунта. Чтобы не допустить этого, также необходимо провести работы по усилению склона.

Существует несколько способов, которые помогут вашему склону стать прочным:

Укрепление склона растениями

Если уклон вашего участка небольшой — не превышает 8-10 градусов, — то достаточно высадить в землю растения с разветвленной корневой системой. Они скрепят грунт и защитят его от разрушения. В качестве таких защитников можно использовать как кусты, так и почвопокровные растения: ракитник, бузину, барбарис, айву, можжевельник, барвинок, плющ, солнцецвет и другие.

6 красивых растений для укрепления склонов
Выбираем правильные растения, укрепляющие склон.

Укрепление склона подпорными стенками

Защитить грунт от осыпания поможет и строительство подпорной стенки. Соорудить ее можно из дерева, бетона, искусственных и натуральных камней (с применением раствора и без него), кирпича.

7 идей, как сделать подпорную стенку на участке с уклоном
Рассказываем, для чего нужны подпорные стенки и как их установить на вашем загородном участке.

Интересным и достаточно новым средством, которое также применяется для этой цели, является габион.

Габион (фр. “большая клетка”) — это сделанный из металлической проволоки каркас. Он выполнен в виде геометрических фигур, которые заполняются камнем, щебнем или галькой. Изначально габионы применялись в строительстве и военном деле, но в последнее время все чаще используются в ландшафтном дизайне.

Укрепление склона геосеткой или георешеткой

На крутых склонах — более 70 градусов — одними растениями не обойтись. Здесь специалисты рекомендуют наиболее надежные способы укрепления — геосетку и георешетку. В общем виде работа с ними сводится к следующему:

• на склон укладывается слой геотекстиля — нетканого материала, изготовленного из полиэфирных и пропиленовых волокон
• поверх него закрепляется геосетка или георешетка — материалы, которые делают склон прочнее
• ячейки материала заполняются щебнем, камнем либо бетоном; сверху насыпается слой почвы
• последний этап — этот “слоеный пирог” тщательно уплотняется и, при необходимости, засевается.

Список источников

• zamesbetona.ru
• lanshaft.com
• www.stoydiz.ru
• www.ogorod.ru
• nashgazon.com
• vusadebke.com
• ru.blabto.com
• GidFundament.ru

Использование дренажа, водоотвода и гидроизоляции для постройки подпорных стен

Для оборудования опоры нужно не просто заложить качественный фундамент и возвести на нём опорную стенку. Конструкция нуждается в защите с другой стороны от влаги, которая негативно на неё влияет.

Организация водоотвода, дренажа и, если надо, гидроизоляции внутренней стороны стенки – всё это необходимые меры независимо от того, какой материал используется, и какие размеры и форму имеет подпорная стена. Самое основное, что это предотвращает скапливание влаги и воды, которые по понятным причинам действуют на конструкцию разрушительно.

Организация водоотвода

Водоотвод подпорных стен бывает поперечным, продольным, а также комбинированным.

При поперечной организации водоотвода в каждых вторых либо третьих рядах кладки устанавливаются специальные отверстия (их диаметр не должен превышать 10 см) или трубки под наклоном. Тогда вода будет сразу же уходить за территорию участка, чего мы и добивались.

Для продольного (подземного) водоотвода вдоль подпорных стен (под землёй на уровне фундамента) кладут гофрированные, керамические либо асбоцементные трубы (их диаметр составляет около 10-15 см), окутанные геотекстильными материалами, впитывающими воду, поскольку та попадает через маленькие отверстия в трубу и отводится за территорию площадки.

Также делаются специальные козырьки либо карнизные блоки с уклоном, чтобы атмосферная вода не попадала в кладку, потому что при низких температурах это повлечёт за собой разрушение подпорных стенок. А этого допустить никак нельзя.

Дренирующие слои между стеной и землёй

Когда стена собрана и простояла уже пару дней, пространство между ней и склоном нужно обязательно заполнить. Для данной задачи подойдёт крупнообломочный грунт (например, с гравием, крупным песком и галькой). Придётся запастись небольшими кусками кирпича и остальным отходным материалом. Без учёта того, что гравий давит на опору, это – дополнительный дренажный слой.

Каждый слой дренирующих смесей и грунта засыпается отдельно для того, чтобы эти слои трамбовать. Здесь предпочтительно иметь дело с крупнообломочным грунтом и песками супеси.

Использование растительного грунта нужно для верхнего шара укладочных материалов. Когда с утрамбовкой последнего слоя подпорной стенки будет покончено, стена оставляется в этом состоянии на пару недель без дополнительной нагрузки. Такая мера приведёт к тому, что укрепляющие материалы обретут все необходимые свойства. Нужно также заранее снять слой грунта с достаточным количеством гумуса и положить его сверху. Проделав все эти манипуляции, можно со спокойной душой переходить к оборудованию площадки.

Использование гидроизоляции

Чтобы увеличить срок эксплуатации подпорной кирпичной, деревянной, металлической или бетонной стенки, необходимо провести её гидроизоляцию со стороны земли

Для данного важного мероприятия пользуются рубероидом или кровельным толем, нанесённым в два слоя. Если грунт сухой, можно использовать битум или мастику для нанесения на внутреннюю поверхность

Для чего нужны подпорные стенки?

Идеально ровные участки – большая редкость. Плоские, не требующие никаких глобальных усилий, выделенные специально под сады, где большую площадь должен занять огород, стандартные дачные участки из абсолютной нормы превратились в далеко не самый модный и перспективный вариант. И ситуаций, когда для достижения этого навязанного стереотипами прошлого идеала специально разравнивают всю площадь сада, становится все меньше. А вот таких проектов, в которых ровный или почти ровный рельеф дополнительно меняют, создавая перепады и уровни, наоборот, становится больше.

То, что раньше считали вызовом и задачей лишь для профессионалов, сегодня все чаще называют благословением. Ведь изначально интересный рельеф—это шанс не просто создать неповторимый, не похожий ни на один другой сад, но и отличный способ «профилактики» от скуки, монотонности и дисгармонии в его оформлении. Сложности или перепады рельефа участка превращают простой пейзаж в интересный, создавая разнообразие и с точки зрения озеленения, и будущей атмосферы сада.

Работать с участками сложного рельефа и рельефом в целом позволяют средства создания и укрепления перепадов высот. И главными из них являются подпорные стенки. С мелкими перепадами рельефа, пологими склонами или откосами с плотной, устойчивой почвой работают при помощи укрепляющего озеленения, специальных почвопокровников и кустарников. Но с крутыми склонами, обрывами, легким грунтом, большими уступами и перепадами высот больше 50 см можно работать только при помощи подпорных стен. Они просто не имеют альтернатив там, где растения не могут сдержать осыпание почвы или справиться с ее массой.

Подпорные стенки — единственный инструмент создания постоянных объектов, расположенных ниже или выше «центрального» уровня сада — горизонта. Это конструкции или сооружения, которые противодействуют боковому давлению почвы и удерживают грунт от сползания и укрепляют склоны, откосы, впадины и выпуклости.

С точки зрения функциональности к подпорным стенкам можно отнести абсолютно любую конструкцию, главной задачей которой является укрепление склона, создание террас или препятствование осыпанию и разрушению почвы.

Все подпорные стенки – объекты одновременно функциональные и декоративные. С точки зрения ландшафтного дизайна и эстетики они принадлежат к числу вертикальных объектов и структурирующих элементов. Они разделяют участки на зоны, маскируют то, что хочется скрыть, создают фон, привносят порядок и гармонию.

В последние годы декоративная роль подпорных стенок стала доминирующей и их все чаще стали использовать только для эстетической цели без видимой практической роли. Но и своего статуса единственного инструмента для работы с оврагами, откосами, склонами и прочими перепадами высот они не теряют.

В последние годы декоративная роль подпорных стенок стала доминирующей и их все чаще стали использовать без видимой практической роли. rosehillgardens

Возможные сложности и ошибки

Ошибки и сложности могут возникнуть как у неопытной бригады, так у человека, который решил сделать стенку самостоятельно. Многие неправильно обустраивают дренаж сооружения, из-за чего стенка со временем начинает разрушаться. При использовании древесины в качестве основного материала, ее забывают обрабатывать антисептиками.

Нередко используют слишком тонкие прутья арматуры для укрепления, а другие считают, что такой этап вообще можно исключить из пошаговых действий. Не стоит пренебрегать правильной технологии, ведь в последствии придется делать дорогостоящий ремонт.

Самодельная подпорная бетонная стенка

Если уклон поверхности вашего участка не слишком большой, то изготовить своими руками подпорную стенку из бетона будет не сложно. Для примера: вам необходимо построить подпорную стену высотой 1,2 м (над уровнем почвы). В целях экономии строительного материала (арматурного прутка и бетонного раствора) рекомендуем выбрать тонкостенную уголковую подпорную стену с Т-образным основанием. Как сделать подпорную стенку из бетона (три основных этапа):

Подготовительный этап

Сначала готовим эскиз, чертеж и схему армирования.

Затем приступаем к земельным работам. Производим разметку с помощью колышков и строительного шнура. Выкапываем траншею необходимой ширины (немного больше ширины опоры с учетом опалубки) и глубины (с учетом толщины опоры и подушки из песка и щебня). Землю из траншеи складируем на свободном участке (впоследствии она понадобится для засыпки с обеих сторон стены). Засыпаем на дно траншеи песок (толщина слоя около 0,2 м) и трамбуем его (периодически смачивая водой). Затем засыпаем такой же слой щебня и также его утрамбовываем (виброплитой или ручной трамбовкой). Поверх обустроенной подушки укладываем геоткань.

Опалубка и заливка раствора

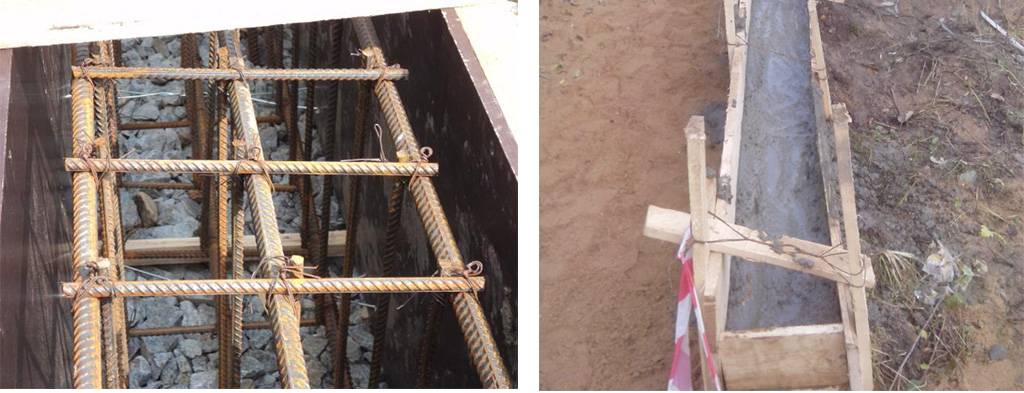

Теперь приступаем к созданию армирующего каркаса. Арматурные прутья «подошвы» и «тела» стены должны быть связаны между собой.

Строим опалубку. Сначала делаем ее только для фундамента стенки. После этого заливаем бетонный раствор по всей длине фундамента, уплотняем его с помощью вибратора. После схватывания раствора, приступаем к монтажу опалубки самой опорной стены. Технология изготовления опалубки и материалы, применяемые для ее изготовления аналогичны обустройству ленточного фундамента.

Важно! В процессе обустройства опалубки в нее необходимо заложить поперечные пластиковые или асбестоцементные трубы для отвода грунтовых вод и осадков, проникающих в почву (нижний край труб должен находиться немного выше уровня грунта с внешней стороны опорной стены). Это значительно снизит нагрузки на внутреннюю сторону вертикальной плиты. Расстояние между поперечными дренажными трубами – 1,0÷1,5 м

Расстояние между поперечными дренажными трубами – 1,0÷1,5 м.

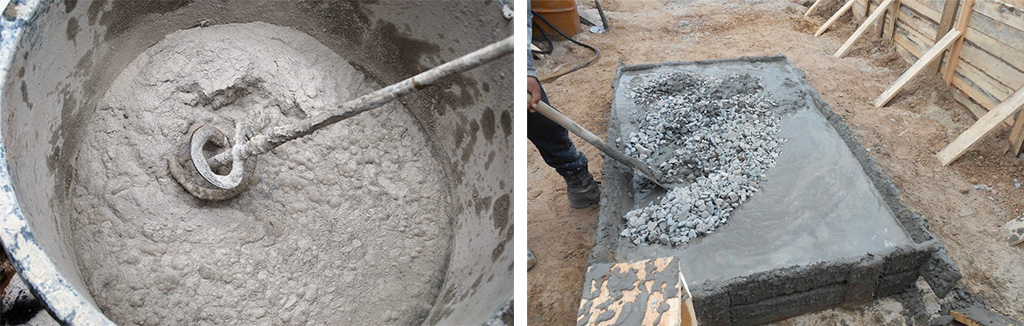

Затем приступаем к заливке бетонной подпорной стенки.

Внимание! Чтобы опалубка не разрушилась или деформировалась во время заливки, этот процесс лучше производить поэтапно. Сначала заливаем раствор на ⅓ высоты по всей длине стенки. Затем производим виброуплотнение залитого раствора

Далее заполняем опалубку раствором еще на треть и так далее

Затем производим виброуплотнение залитого раствора. Далее заполняем опалубку раствором еще на треть и так далее.

Для обеспечения наибольшей прочности и однородности всю конструкцию желательно залить за один день. После того, как раствор залит до верхней кромки стенки и полностью утрамбован, поверхность выравниваем и накрываем полиэтиленовой пленкой и оставляем на окончательную сушку. Для предотвращения быстрого испарения воды из раствора (что может негативно отразиться на прочности) в жаркую погоду поверхность раствора периодически смачиваем.

Гидроизоляция и обустройство дренажной системы

По истечении 7÷9 дней приступаем к демонтажу опалубки. Для обеспечения долговечности бетонные поверхности стенки покрываем гидроизолирующим материалом (например, специальным составом на основе жидкой резины).

Далее приступаем к обустройству дренажной системы для подпорной стены из бетона по следующей технологии:

• По всей длине стенки с внутренней стороны (то есть со стороны склона) укладываем перфорированную трубу (обязательно обернутую водопроницаемой геотканью).
• Затем засыпаем эту трубу щебнем.
• Поверх щебня укладываем геотекстиль (чтобы сохранить свободное пространство, не заполненное грунтом, между отдельными частицами щебенки).
• Свободный конец трубы (с одной или обеих сторон стенки) выводим в дренажную канаву (или колодец) или ближайший водосборник.

На окончательном этапе засыпаем грунтом свободное пространство вокруг стенки.

Важно! К засыпке грунта приступаем только после того, как подпорная стена из бетона наберет окончательную прочность и сможет выдерживать значительные нагрузки со стороны склона, то есть не ранее чем через месяц. Далее приступаем к декорированию видимой части построенной подпорной стенки. Для этих целей обычно применяют облицовочную плитку, натуральный или искусственный камень

Для этих целей обычно применяют облицовочную плитку, натуральный или искусственный камень

Далее приступаем к декорированию видимой части построенной подпорной стенки. Для этих целей обычно применяют облицовочную плитку, натуральный или искусственный камень.

Что может повлиять на устойчивость

Устойчивость стены зависит от качества используемых материалов, правильности возведения и окружающих условий. Также среди факторов, которые влияют на устойчивость подпорной конструкции из бетона во время эксплуатации, выделяют:

• вибрацию от транспортной или железнодорожной системы;
• активность подземных вод и наличие паводков;
• степень изменения свойств грунта под воздействием отрицательных температур.

Если подпорный забор будет возведен вблизи с ЖД путями или автострадой, то при расчете требуется задавать дополнительный запас прочности, увеличивая толщину основания стенки. Также корректировку в план нужно вносить при строительстве на мягком грунте.

В области с повышенным количеством выпадения осадков обязательно потребуется создавать дренажную систему. Это позволит отводить излишнее количество воды, защищая стенку от разрушения.

Тело подпорной стенки

Тело подпорной стенки – это надземная часть несущей конструкции, которая также выполняет и декоративные функции. Тело гравитационных подпорных стенок для обеспечения их устойчивости должно обладать достаточной массой.

Примечание: Гравитационные подпорные стенки обеспечивают устойчивость за счет своей массы и массы грунта, находящегося над подошвой конструкции стенки, а также силы трения, возникающей в плоскости подошвы стенки.

Стенка может быть как жестко закрепленной в грунте, так и упругой конструкцией.

Стенки с жестко закрепленной конструкцией – это монолитные стенки из бетона, кладки из камня, кирпича или бетонных блоков, связанных цементным раствором.

К упругим конструкциям относятся подпорные стенки, которые выдерживают небольшие деформации без растрескивания. К этой группе относятся стенки сухой каменной кладки, ряжевые, габионные стенки. Ширина верхней части таких стенок не должна быть меньше 45 см, обычно она составляет 45-60 см.

В зависимости от конструкции и высоты подпорной стенки определяют необходимость наклона ее передней и задней граней. Для гравитационных подпорных стенок жестко закрепленной конструкции, высота которых вместе с фундаментом не превышает 1,5 м, наклон передней грани не требуется. При увеличении высоты, небольшой наклон (10 -15 град. от вертикали в сторону склона) передней грани стенки позволяет создавать оптическую иллюзию вертикальности, что улучшает ее визуальное восприятие и позволяет скрыть недостатки в отделке фасада (незначительные неровности при наклоне становятся менее заметными). Помимо этого, наклон может повысить устойчивость стенки к опрокидыванию. Как уже отмечалось выше – наклон задней грани стенки в сторону засыпки снижает давление грунта на нее. Величина наклона зависит от грунта и технологических возможностей при строительстве и определяется расчетом.

Система дренажа

Создание дренирующей системы потребует особенного отношения. Ведь она помогает собирать и уводить воду, которая может появляться под землей, а также в результате таяния снега и выпадения дождей. Это позволит влаге не разрушать фундамент, продлевая срок его эксплуатации. Дренаж может быть продольным, поперечным или комбинированным.

При поперечном дренировании необходимо проделать отверстия сечением 100 мм на каждый из метров стены. Продольный же вариант предусматривает укладку трубы на фундаменте, на протяжении всей длины стены. Для этого используются гофрированные трубы, которые из-за гибкости могут монтироваться при сложных условиях рельефа. На ровных участках применяются трубы, сделанные из керамики и асбоцемента, у которых есть отверстия в верхней части.

Подпорные стены очень важны для сохранности дома и его территории, и мы рассмотрели два самых популярных и простых для самостоятельной реализации варианта. Если же вы хотите выбрать вариант сложнее, то следует пригласить для работ специалистов, или по меньшей мере получить у них консультацию по этому поводу. Ведь даже маленькая ошибка при расчете стены и нарушение ее строительной технологии может иметь неприятные последствия для придомовой территории и самого дома.

Строительство зданий внутри больших городов, когда строения располагаются на небольших расстояниях друг от друга, всегда проблематично. Есть большая вероятность при рытье котлована под фундамент, что фундаментные конструкции соседних зданий, оставшись без опоры со стороны грунта, начнут разъезжаться. Выход из такого положения – буронабивная подпорная стена. По сути, это буронабивные сваи, которые сооружаются в ряд по границе котлована нового дома.

Специалисты предлагают монтаж подпорной стены из буронабивных свай в Москве, Подмосковье и в других регионах РФ.

Учитывая, что данная разновидность столбчатых фундаментов может заливаться на глубину 50 м, то появляется возможность сооружать подпорные стены для глубоких котлованов, в которых впоследствии будут организовываться, к примеру, разноуровневые автомобильные стоянки. По эксплуатационным характеристикам сваи являются мощными конструкциями, которые могут заменить толстый слой грунта. Но при выборе размеров необходимо учитывать несколько показателей, а именно:

• тип грунта на строительной площадке;
• уровень грунтовых вод;
• значение активного давления грунта;
• его сцепление:
• и прочее.

Подпорная стена из буронабивных свай – это один или несколько рядов свайных фундаментов, которые заливаются в землю на определенном расстоянии, как в ряду, так и между рядами. Располагаться фундаменты могут порядно или в шахматном порядке. В подпорной стене все сваи должны иметь одинаковую глубину заложения и диаметр.

Для определения значения расстояния между опорами, которое носит название просвет, надо провести некоторые расчеты.
